Привет друзья!
Сегодня мы соберем и расмотрим работу контроллера для точечной сварки, без микросхем
Начнём!
ДЕТАЛИ
Для начала разберём детали которые понадобятся для сборки этого контроллера
Вот они:
| МОСФЕТ (МОСФЕТЫ) | БИПОЛЯРНЫЙ ТРАНЗИСТОР (NPN) |
| КОНДЕНСАТОР (10-500uF) | КНОПКА (SPDT) |
| РЕЗИСТОР (22kOm) | РЕЗИСТОР (8,2kOm) |
| РЕЗИСТОР (620 Om) | РЕЗИСТОР (30 Ohm) |
МОСФЕТ Транзистор я взял IRFZ44N, на нём стоит стабилитрон на всякий случай, но он не обязателен
Этот МОСФЕТ транзистор был взят для эксперимента, у него ток всего лишь 49 Ампер, что для нас очень мало, я советую соединить много транзисторов по типу IRF3205, а лучше заказать мощные транзисторы на 300 Ампер IPLU300N04S4-R8 или просто 4N04R8
Биполярный транзистор я использовал 2N3904, возможно его нужно будет поменять на более мощный, но с высоким коэффициентом усиления (hFe)
Конденсатор я взял первый попавшийся, на 100 uF, при такой Ёмкости время импульса составляет ровно 1 секунду, вы можете взять любой другой
О резисторов сказать нечего, все на 0,25 W, два из них(R1,R2) ,даже можно убрать, они для надёжности, но работать будет.
Кнопка нужна с тремя контактами, чтоб один контакт был изначально замкнут а другой разомкнут, или взять две простые кнопки с двумя контактами
Я взял супер-мощную советскую кнопку, которая и сама может управлять большими токами и которая занимает 75% всего места, взял я её потому что небыло под рукой маленькой, не хотел идти на склад
Микросхем я в ней не прятал)
СБОРКА

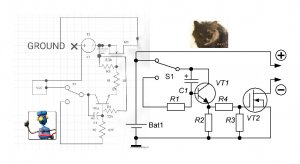

Вот схема для сборки этого контроллера, она очень проста, и по сути является таймером отключения

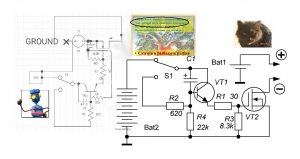

Данный вариант нужен если у вас будет только один 12 вольтовый источник питания (Например: Аккумулятор), Если у вас будут два источника питания, один низковольтный с большой токо- отдачей, а другой на 12 вольт с низким током, то нужно убрать перемычку между Плюсом V1 и Входом управления VCC, и подать 12 вольт на VCC
РАБОТА
Тестировать я буду с помощью двух источников питания, лабораторный источник питания для управления и литий-ионный аккумулятор из трёх банок, нагрузкой будет галогенная лампа на 65 ватт, у таких ламп пусковой ток в 15-20 раз больше номинального, это нам и нужно
Конечно, это не выглядит так эффектно, но это всего лишь тесты
Вот видео с работой:
[media=https://youtube.com/shorts/Jm3zNgrPBUU?feature=share]
ПРИНЦИП ДЕЙСТВИЯ
Сейчас мы разберём как работает данная схема
Когда на управляющую часть подаётся питание из-за свойства конденсатора через него идёт ток
Этот ток идёт через базу и биполярный транзистор открывается и пропускает больший ток, вследствие чего МОСФЕТ открывается до конца
Если два электрода замкнуты то через МОСФЕТ потечёт огромный ток
Когда конденсатор зарядится до конца, он уже не будет пропускать ток, но транзистор будет пропускать ток, а у МОСФЕТА затвор будет заряжен, для этого и нужны два резистора R3 и R4, они закроют биполярный транзистор и разрядят затвор
Контроллер завершил работу, для следующей сварки нужно нажать кнопку
Конденсатор разряжается и всё повторяется
ДОПОЛНИТЕЛЬНО
Схему можно дополнить
Добавить подстроечный или переменный резистор последовательно C1, получиться RC цепь и мы сможем регулировать время заряда конденсатора вследствие чего и время сварки
Ещё нужно добавить последовательно побольше транзисторов для коммутации огромных токов сварки
На этом у нас всё, если вам понравилась статья то оцените, если нет то тоже оцените и напишите что вам не понравилось, а я с вами прощаюсь
