    В гостях у Самоделкина! » Форум » Идеи самоделок » Курилка-кофейня. Общая ветка для общения

    Курилка-кофейня. Общая ветка для общения

    Dmitrij

    Ветка для обсуждения самоделок, общения, размышлений и прочего. Курить я не курю, но кофе пью, поэтому буду сюда заглядывать yahoo ok
    Здесь можно болтать о разном, что не противоречит правилам сайта, а также задавать вопросы по работе с сайтом и не только.
    1 276 ответов

    Добавить комментарий

    sergeyp
    sergeyp,
    Смысл в том , чтобы нагреть именно то место, над которым находится чип (точка), и пока это место не прогреется примерно до 220-260 град, чип нельзя трогать и тем более, прилагать усилия!!!
    sergeyp
    Цитата: Феодор

    Феном с паяльной станции. Подогревал всю плату снизу, где не было светодиодов. Пробовал отодвинуть диод, но в результате корпус превращался в осколки и снизу обнажались металлические части с сорванным кристаллом (одна проволочка подключения была оборвана).


    Так, давайте по порядку: берём плату в зажим (плоскогубцы) горизонтально, светодиодами вверх, алюминием вниз. Зажигаем свечу (если нет других нагревателей) выдерживаем расстояние максимального нагрева, сверху наблюдаем и иглой или др. тонким инструментом слегка касаемся чипа- как только он =поплыл= сдвигаем его на маску, убираем с нагрева- чип снят. Не знаю, как ещё подробнеее- ну не умею я описывать....
    Феодор
    Цитата: sergeyp
    Вы не сказали, каким феном (для сушки волос?), был ли нижний нагрев.
    Феном с паяльной станции. Подогревал всю плату снизу, где не было светодиодов. Пробовал отодвинуть диод, но в результате корпус превращался в осколки и снизу обнажались металлические части с сорванным кристаллом (одна проволочка подключения была оборвана).

    Цитата: sergeyp
    Успехов Вам!
    Спасибо конечно.
    sergeyp
    Цитата: Феодор

    А если взять и снимать их вместе с площадками, а потом площадки припаивать? Так получится?

    Вы не сказали, каким феном (для сушки волос?), был ли нижний нагрев. Я Вам дал технологию, по ней можно что угодно отпаять и отклеить. Дорожки в любом случае на лаке, который при сильном нагреве разрушается, поднимете чип- будет ясен способ монтажа. Королёв написал Вам- пробуйте, мы уже прошли это и для нас это не представляет сложности. Успехов Вам!

    sergeyp
    Korolev,
    200 на фене может быть и трупом, смотря какую феню применять... smiles
    Феодор
    Цитата: R555

    Кстати, давай уже начинай публиковаться.....
    Уже.  boss
    Korolev
    Феодор,
    А если взять и снимать их вместе с площадками, а потом площадки припаивать? Так получится?
    Ну так и флаг тебе в руки! Нельзя приготовить яичницу, не разбив яйца! Пробуй, дерзай, теория без практики мертва! Не забудь потом поделиться наработанным опытом!  yes
    Феодор
    Цитата: sergeyp
    Или они у Вас приварены....
    Скорее всего. А если взять и снимать их вместе с площадками, а потом площадки припаивать? Так получится?

    Korolev
    sergeyp,
    200 на фене
    Не уверен, но мне кажется правильнее: по фене boss
    sergeyp
    Цитата: Феодор


    Что-то ни так и ни эдак не получилось. Диоды просто разламывались при попытке снятия. При нагреве в 200 градусов с паяльного фена.
    200 на фене? Маловато, не меньше 250. Или они у Вас приварены.... А ломать их не надо- только лёгкое давление, отпаянный он может и улететь куда- либо. scratch
    Феодор
    Цитата: sergeyp
    Отклеить также, как и отпаять.
    Цитата: sergeyp
    Н Самый простой способ демонтажа- монтажа таких плат (без паяльника) - нижний нагрев. Осторожно нагреваете плату со стороны алюминиевой подложки (можно с помощью обычной свечи) до плавления припоя и сдвигаете компонент на маску.

    Что-то ни так и ни эдак не получилось. Диоды просто разламывались при попытке снятия. При нагреве в 200 градусов с паяльного фена.
    Феодор
    Сама плёнка не серебристая случайно?
    ino53
    Феодор,
    Как то возникал вопрос о  конденсаторах с фторопластовой изоляцией. Попался под руки, вот он, ФТ-2, 0,047мкФ, 600 В.

    Иван_Похмельев
    Цитата: Иван_Похмельев
    КПД светодиода примерно 0,5,

    Про 0,5 я подзагнул немного, это только для самых современных 0,5...0,6. Для массовых холодного света лучше принять 0,4, для тёплого света - 0,25...0,3.
    Но суть от этого не меняется: в виде тепла выделяется далеко не вся мощность.

    Иван_Похмельев
    Цитата: Феодор
    В общем лампочка была на 18 ватт. Всего в ней 35 диодов. Значит каждый диод примерно по полватта. Следовательно для источника света, содержащего 8 таких диодов необходимо 80 см кв.

    Если один светодиод потребляет полватта, то это не значит, что ему надо радиатор 10...15 кв. см. КПД светодиода примерно 0,5, значит тепла на нём выделится около четверти ватта. Запас, конечно, не помешает, если есть возможность без ущерба сделать радиатор побольше, то не стоит этим пренебрегать.
    sergeyp
    ino53,
    Да это шутка, Система Водяного Охлаждения как ответ на =проблем с охлаждением снятых с платы чипов не будет=. dontknow
    ino53
    Цитата: sergeyp
    У Вас будет СВО?

    Что это? Всегда был слаб с аббревиатурами smile dontknow
    sergeyp
    Цитата: Dmitrij
    R555,
    Объявляю благодарность, мышка работает
    Молодец! Приручил- таки грызуна!
    sergeyp
    Цитата: Феодор

    не согласен. Ведь чаще всего в лампах диоды используются на полную мощность, температура у них почти на пределе, а я, как уже написал, поставлю резистор для ограничения тока, который подберу таким, чтобы светодиоды грелись не критично или вообще не выделяли ощутимого тепла.
    Уменьшение тока в два раза конечно, уменьшит нагрев, но при этом отдача упадёт раза в три...
    sergeyp
    Цитата: Феодор

    С охлаждением проблем не должно возникнуть
    А с клеем что делать?
    У Вас будет СВО?  У вас есть токопроводящий клей или как отклеить, вопрос не понятен. Отклеить также, как и отпаять.
    Феодор
    Цитата: Korolev
    Резистор уменьшит ток, я значит и светоотдачу:
    Чтож, придётся пожертвовать яркостью ради надёжности.
    Цитата: Korolev
    На один Вт диода необходимо порядка 20 кв.см площади радиатора.yes
    В общем лампочка была на 18 ватт. Всего в ней 35 диодов. Значит каждый диод примерно по полватта. Следовательно для источника света, содержащего 8 таких диодов необходимо 80 см кв. В небольшой корпус теплоотвод не поместится, значит буду использовать корпус как радиатор.
    Korolev
    Korolev,

    Korolev
    Феодор,
    поставлю резистор для ограничения тока, который подберу таким, чтобы светодиоды грелись не критично или вообще не выделяли ощутимого тепла
    Резистор уменьшит ток, я значит и светоотдачу:
    И по теплу:
    На один Вт диода необходимо порядка 20 кв.см площади радиатора.
    yes
    Феодор
    Цитата: Korolev
    Что-то мне подсказывает (видимо опыт), что светики в светильниках (лампах) чаще всего умирают именно от перегрева!
    Полностью с вами согласен! Но одновременно и не согласен. Ведь чаще всего в лампах диоды используются на полную мощность, температура у них почти на пределе, а я, как уже написал, поставлю резистор для ограничения тока, который подберу таким, чтобы светодиоды грелись не критично или вообще не выделяли ощутимого тепла.
    Korolev
    Феодор,
    С охлаждением проблем не должно возникнуть
    Что-то мне подсказывает (видимо опыт), что светики в светильниках (лампах) чаще всего умирают именно от перегрева!   yes
    Феодор
    Цитата: sergeyp
    А Вы уверены, что сможете обеспечить для них условия по охлаждению? Они ведь неспроста установлены на алюминиевой плате: при работе они нагреваются, а плата является для них радиатором. Они не любят нагрев (резко сокращает срок службы). И да, есть уже матрицы, в которых монтаж выполнен с помощью токопроводящего клея...
    С охлаждением проблем не должно возникнуть, всё таки всего штук 7-10 в параллельном соединении поставлю на питание от аккума на 3.7 вольт, да и резистор поставлю, чтобы не на всю светили.
    А с клеем что делать?
    Dmitrij Автор
    R555,
    Объявляю благодарность, мышка работает без нареканий вторые сутки! Обмотал фишку тонким листовым алюминием и "заземлил" на внешнюю часть разъема USB .  ok yes good goodgood

    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    Феодор,
    А поломка лампы просто смешная, один светодиод сгорел, но возится с ним не стал, просто выковырял и каплю олова посадил
    Было время, пытался на работе ремонтировать светодиодные светильники, благо на заводе много однотипных. Назначал самый дохлый донором светиков, в остальных перепаивал. Ремонтировал и драйверы. Суета всё это, через короткое время они всё равно помирали. забросил это бессмысленное занятие ...  yes

    Феодор,
    Только как их извлечь без повреждений?
    Греть над лампой накаливания, снимать пинцетом, стараться не перегревать, их пластиковые корпуса быстро плавятся, но каждый второй-третий удаётся снять без повреждений.  yes
    Korolev
    sergeyp,
    Позвольте с Вами не согласиться: как правило, в светодиодных лампах (светильниках) используются источники стабильного тока (драйверы)
    Давайте не будем забывать, что "драйверы" кЕтайские, причём из самых дешёвых, посему алгоритм их работы непредсказуем!  smile
    sergeyp
    Цитата: Феодор

    Я и не собирался ремонтировать. Мне сами диоды нужны.
    Для фонарика.
    А Вы уверены, что сможете обеспечить для них условия по охлаждению? Они ведь неспроста установлены на алюминиевой плате: при работе они нагреваются, а плата является для них радиатором. Они не любят нагрев (резко сокращает срок службы). И да, есть уже матрицы, в которых монтаж выполнен с помощью токопроводящего клея...
    sergeyp
    Цитата: Феодор
    Цитата: Феодор
     Мне сами диоды нужны.
    Только как их извлечь без повреждений? По внешнему виду взята полоска металла, в ней сделаны разрывы и в них вделаны диоды. Когда неисправный "демонтировал", то никаких следов пайки не обнаружил.
    Но Вы же писали: посадил каплю. Матрицы обычно монтируются на алюминиевой плате, защищенной высокотемпературным лаком на проводники из медной фольги, защищённой в свою очередь, маской (краской). Самый простой способ демонтажа- монтажа таких плат (без паяльника) - нижний нагрев. Осторожно нагреваете плату со стороны алюминиевой подложки (можно с помощью обычной свечи) до плавления припоя и сдвигаете компонент на маску. Так же можно и установить новый на его место, лишь обработать это место флюсом. Всё...
    sergeyp
    Цитата: ino53
     -Вы, говорю, счас с меня слупили, на два новых  светильника хватит, да и не мальчик, под потолком лазить.  nea
    В этом и смысл: ремонтировать их стоит только полной заменой матриц на новые + работа... Дешевле новые обойдутся...
    ino53
    Цитата: Валерий
    Их кто-то ремонтирует?))
    Частный магазин, из небогатых. Смешнее, когда богатые жмутся, магазин-салон "Аякс-оптик", лет 40 очки у них заказываю: - Не посмотрите, почему у нас светильник мигает?  -Вы, говорю, счас с меня слупили, на два новых  светильника хватит, да и не мальчик, под потолком лазить.  nea


    Цитата: Феодор
    А поломка лампы просто смешная, один светодиод сгорел,

    Бывает такое, один диод уходит в обрыв, но чуть-чуть пропускает, вот остальные тоже чуть-чуть светятся. Но не на одном-же проводе! И сгорел он не от хорошей жизни, правильно -
    Цитата: R555
    учти, что закоротив один светодиодик, очень быстро убъёшь все остальные,
    R555
    sergeyp,
     при уменьшении количества светодиодов ток ч-з них не увеличивается (увеличивается лишь падение напряжения на драйвере), что может
    привести к его тепловому повреждению
    Вот именно, после чего выгорает сам драйвер и остатки светодиодов, начинается пожар. вспомнилась песня в исполнении Бутусова "Гибралтар-Лабрадор".
    Кто не ошибается, тот не делает ничего.
    sergeyp
    Цитата: R555
     Но учти, что закоротив один светодиодик, очень быстро убъёшь все остальные, почти также, как закорачивать маленькие лампочки накаливания в новогодей гирлянде.
    Позвольте с Вами не согласиться: как правило, в светодиодных лампах (светильниках) используются источники стабильного тока (драйверы) и поэтому при уменьшении количества светодиодов ток ч-з них не увеличивается (увеличивается лишь падение напряжения на драйвере), что может привести к его тепловому повреждению. В гирлянде нет, как правило никаких ограничителей тока... здесь всё верно.
    Феодор
    Цитата: Феодор
     Мне сами диоды нужны.
    Только как их извлечь без повреждений? По внешнему виду взята полоска металла, в ней сделаны разрывы и в них вделаны диоды. Когда неисправный "демонтировал", то никаких следов пайки не обнаружил.
    R555
    Феодор,
    Проверял тип соединения подключением каждого диода отдельно. Светилось только по одному. А поломка лампы просто смешная, один светодиод сгорел, но возится с ним не стал, просто выковырял и каплю олова
    посадил.
    Я тоже так делал в экстренных случаях. Но учти, что закоротив один светодиодик, очень быстро убъёшь все остальные, почти также, как закорачивать маленькие лампочки накаливания в новогодней гирлянде.
    Кто не ошибается, тот не делает ничего.
    Феодор
    Цитата: sergeyp
    Эта поломка говорит о том, что матрица выработала свой ресурс и после такого ремонта прослужит совсем недолго... А вот остальные компоненты могут служить ещё долгие годы (в умелых руках). Проверено.
    Я и не собирался ремонтировать. Мне сами диоды нужны.
    Для фонарика.
    sergeyp
    Цитата: Феодор

    А поломка лампы просто смешная, один светодиод сгорел,
    Эта поломка говорит о том, что матрица выработала свой ресурс и после такого ремонта прослужит совсем недолго... А вот остальные компоненты могут служить ещё долгие годы (в умелых руках). Проверено.
    sergeyp
    Цитата: ino53
     Через две недели сдохли все (!) светильники, причем сгорели нетронутые диоды dontknow

    Им видимо, всем досталось, обычно, если летит матрица, ремонт бессмысл-н, они работают на пределе: выработать 100 500 часов от силы. Пока новые, можно уменьшить ток, прослужат намного больше (с потерей отдачи).
    Феодор
    Цитата: Korolev
    Не факт, встречал цепочки последовательно включённых групп, по 4 параллельно включённых светика в группе, а на плате все светики выстроены в одну линеечку, визуально как бы все последовательно. При прозвонке одного светика мультиком, светится вся группа из 4 шт.
    Проверял тип соединения подключением каждого диода отдельно. Светилось только по одному. А поломка лампы просто смешная, один светодиод сгорел, но возится с ним не стал, просто выковырял и каплю олова посадил.
    Dmitrij Автор
    Валерий,
    Краска должна была быть темно-красной, такой и была в банке. Но когда размещал с отвердителем, стала яркой  smiles
    «Марти! Думать нужно в четырех измерениях...»
    Валерий
    Цитата: Dmitrij
    Собирали урожай...

    Бляха!!! Он и помидоры той-же краской залил, что и шиповник, и Жигуль...))))) У него всё одинакового цвета! ok

    Цитата: pogranec
    Dmitrij,
    Кстати, кто слышал, как орут (гавкают) лисы?)) От где сатана настоящая))
    это ты не слышал шакала

    А меня в плане голосов очень удивляют два зверя - лев и осёл!)))) Вот осёл... Вроде-бы стоит такое грустное маленькое недоразумение... Ждёшь от него какого-то блеянья, как от козы, или барана... А тут он вдохнёт со свистом воздух и как заррё-ё-ёт!! Офигеть! ))))
    А лев??? Слышали вживую?... Ну вот, где в нём такой сабвуфер спрятать?!!! Оно ж как раскат грома! Аж уши закладывает и вибрациякак от реального сабвуфера ватт так на триста! (советских)))) Я когда-то первый раз увидел лбва (в зоопарке), задумался, почему его царём зверей считают? В соседнем вольере тигры были, так лев как щенок по сравнению с ними...
    И только я отошёл, он рыкнул!!!... Блин!! Я не понял, что это! Думал, истребитель на бреющем проходит! ))))))
    Ну да!! Теперь уже тигры котятами кажутся, с таким звуком.))))

    Цитата: ino53

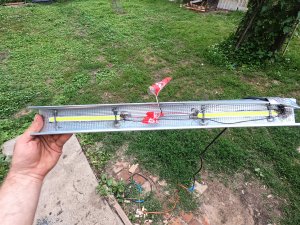

    Это я про те лампы, что лдс-40 и -18 заменили. Принесли в ремонт больше 20 шт., дали им по башке 0,4 кВ.

    Их кто-то ремонтирует?)))  На той неделе выкинул штук пятьдесят на производстве.. Скопились у электрика в каморке. Я наехал, типа, нафига хлам собирать? В мусор, нафиг!!!
    Але нови ностра алис!
    Dmitrij Автор
    Собирали урожай... пол участка собрали... тех что поспели... там еще даже маленькие растут  smiles







    «Марти! Думать нужно в четырех измерениях...»
    ino53
    Цитата: ino53
    Если присмотреться, под краской дорожки видны...

    Это я про те лампы, что лдс-40 и -18 заменили. Принесли в ремонт больше 20 шт., дали им по башке 0,4 кВ. Из доноров повырезал группы , на жестких проводках запаял вместо выгоревших. Через две недели сдохли все (!) светильники, причем сгорели нетронутые диоды dontknow
    sergeyp
    Цитата: ino53

    Ну и плохо, такая концентрация выделяемого тепла... dontknow
    Тут видимо, эконом- фактор: проще развести и установить, а скоко проработает, у них ведь только заявленные параметры- а реальность...
    sergeyp
    Цитата: ino53
    Если присмотреться, под краской дорожки видны...

    Разбирал на днях COB для ДХО, принес хозяин (просверлил отверстия для крепления...) Белая маска, них. не видно, толстый слой. Там ещё сверху на всё это типа гель наложен (жёлтого цвета) протыкал иглой, 4 последовательных группы по 10 паралельно, резюков не обнаружил... 12В 0,8А - как оно работает...
    ino53
    Цитата: Korolev
    Да я тоже, пока прозванивать не начал, думал - последовательно!
    Если присмотреться, под краской дорожки видны...  А терминология для того, что бы давать точное описание, в частности, нашего бренного мира not_i  "Вроде последовательно" - совсем другой смысл smile



    Цитата: sergeyp
    Зато их там десяток... Открыл одну: 8 чипов всего,

    Ну и плохо, такая концентрация выделяемого тепла... dontknow
    sergeyp
    Цитата: ino53

    Лежит полудохлая с 18-вольтовыми чипами...
    Зато их там десяток... Открыл одну: 8 чипов всего, а напряжение 120 В- горит... Катайци...
    pogranec
    Dmitrij,
    Кстати, кто слышал, как орут (гавкают) лисы?)) От где сатана настоящая))
    это ты не слышал шакала
