Насадка на Dremel для пиления металла из испорченного отрезного диска болгарки







Приобрел на AliExpres электро Dremel. А также и насадки к нему.

Ссылка на электрический Dremel

Насадки для машинки

Но дисковые пилочки отказываются пилить даже тонкую жесть. Все остальное ( как пластик и дерево) пилят без проблем.



И я решил использовать зажимную цангу (так как она уже приобретена) и сделать самому небольшой отрезной диск.
У меня валялся на работе отколотый диск от болгарки. Работать таким страшновато, выбрасывать жалко.Вот и пригодился.



Подобрал по диаметру пластиковую крышку, по окружности обвел маркером.




Обрезал ножницами. Сразу не пытайтесь обрезать ровно по линии, ножницы будет подклинивать. Оставьте несколько миллиметров, потом аккуратно уже доведите.





Теперь нужно определить центр диска, я использовал штангенцыркуль.



Старайтесь вымерять центр как можно точнее.
Замерев диаметр затягивающего винта, сверлим по центру отверстие.И собираем.


При первой пробе запуска диска, уменьшаем обороты на Dremel, это для безопасности. На маленьких оборотах начинаем потихоньку подпиливать. Когда диск подровняется можно добавить обороты.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0 из 10 (голосов: 0)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
8 комментариев
  1. Иван_Похмельев
    Подобрал по диаметру пластиковую крышку, по окружности обвел маркером.

    Теперь нужно определить центр диска, я использовал штангенцыркуль.
    Если сразу начертить окружность циркулем, то не понадобятся извращения с "штангенцыркулем".
    1. arbuzny Автор
      Согласен, просто не додумался.
  2. Новий Стандарт
    просто эту маленькую дисковую пилочку приложить и отчертить вместе с отверстием как по трафарету ... там при оборотах возможна вибрация ... и сильная хрупкость диска ... можно пробовать эпоксидкой скрепить ...
    Понял квантовую механику - гений
    1. Валерий
      .
      .. и сильная хрупкость диска ... можно пробовать эпоксидкой скрепить .


      Не надо там ничего клеить!!! Отрезной круг армирован! И рассчитан на нагрузки "на разрыв" на порядок выше. (Учитывая его изначальный диаметр и массу. А именно эти показатели влияют на центробежную силу, которая и рвёт круг при превышении оборотов! Максимальная угловая скорость, указанная на круге рассчитана на новый круг с его изначальным диаметром и массой! Если радиус уменьшить, то обороты можно повышать!!! Он не разлетится!)..
      Але нови ностра алис!
  3. Иван_Похмельев
    Цитата: Новий Стандарт
    отчертить вместе с отверстием как по трафарету

    А центр отверстия как определять будете?
  4. Валерий
    Приобрел на AliExpres электро Dremel

    Ссылка на электрический Dremel


    Надо было газовый брать... Или паровой... smiles

    Но дисковые пилочки отказываются пилить даже тонкую жесть.

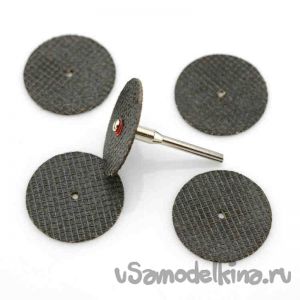

    Ну естесственно!!! Они пилят только то, для чего предназначены!!! Дерево и пластик!!! А для металла есть вот такие:

    Они, кстати и дешевле Ваших зубчатых.

    И не надо самому придумывать....
    Але нови ностра алис!
  5. Новий Стандарт
    Цитата: Иван_Похмельев
    Цитата: Новий Стандарт
    отчертить вместе с отверстием как по трафарету

    А центр отверстия как определять будете?


    центральное отверстие тоже перенести маркером с маленького (проекция маленького диска) ... ну если надо большую точность то да, надо циркуль .... с тонкой иголочкой и заточеным карандашом ...но тут не факт что точность выполнения будет не хуже...
    Понял квантовую механику - гений
  6. Новий Стандарт
    Цитата: Валерий
    .
    .. и сильная хрупкость диска ... можно пробовать эпоксидкой скрепить .


    Не надо там ничего клеить!!! Отрезной круг армирован! И рассчитан на нагрузки "на разрыв" на порядок выше. (Учитывая его изначальный диаметр и массу. А именно эти показатели влияют на центробежную силу, которая и рвёт круг при превышении оборотов! Максимальная угловая скорость, указанная на круге рассчитана на новый круг с его изначальным диаметром и массой! Если радиус уменьшить, то обороты можно повышать!!! Он не разлетится!)..


    на счет прочности - да ... но в процессе резки ножницами большого диска он крошится ...нарушая идеальность формы, также он сравнительно толстый, гровер может "замучится" и перегреться без толку ...скорость резки там тоже малая так как малый диаметр (чем больше диаметр диска і чем он тоньше, тем больше скорость резки материала)... самый тонкий отрезной диск на диаметр 115 мм - я видел швейцарский 0,6 мм ...а так они от 1 мм... Для маломощных гроверов как правило каменные диски имеют толщину 0,5 мм и меньше ... это связано со скоростью обработки .... тонким диском быстрее и легче обрезать чем толстым ...
    Понял квантовую механику - гений
