Подсветка для видео из светодиодной ленты



Снимая видео - нужно хорошее освещение. Наводя порядок в мастерской, я угробил свою старую подсветку. Придумывая чем подсвечивать рабочее место, придумал один вариант. Вариант включал себя части светодиодных ламп, корпуса которых рассыпались. Так как лампы питаются опасным сетевым напряжением, вариант сразу отпал. В наличии было пять метров светодиодной ленты. Лента состояла из светодиодов размера 5050. Питается светодиодная лента от 12 вольт, отличный вариант.

Для самоделки нам понадобится:
- светодиодная лента;
- две пластины 150*150мм;
- две полосы пластика;
- доска или брусок;
- небольшие уголки;
- блок питания ПК;
- инструменты.

О компонентах.

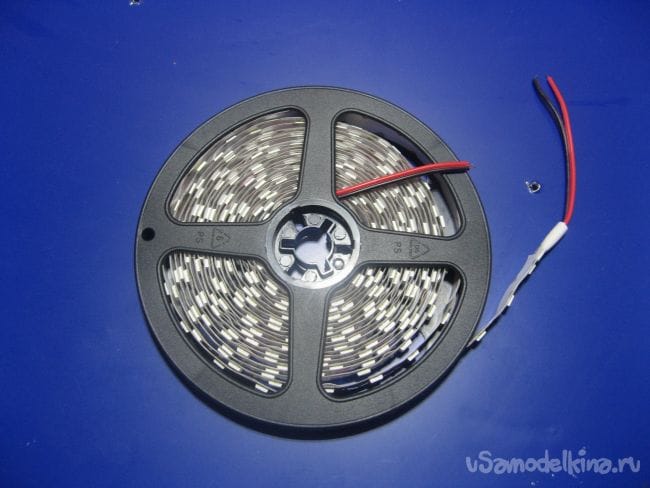

Светодиодная лента из Китая. Пять метров, на светодиодах SMD5050.



Пластины применю из композитного пластика. Цвет не важен. Можно взять и алюминиевые пластины. Размер 150*150 мм выбрал не случайно, но об этом далее.

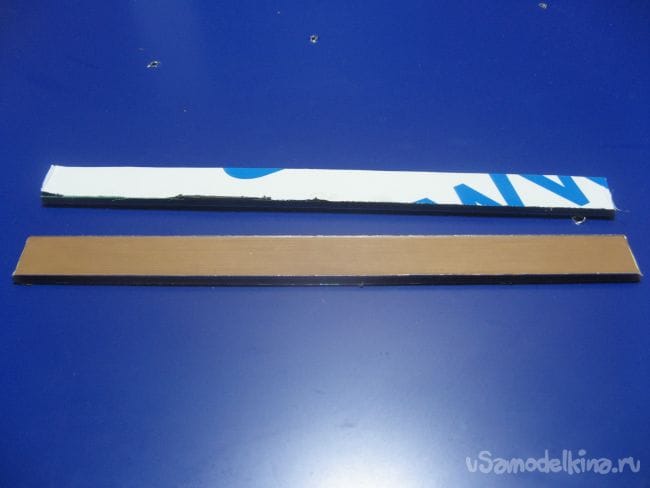

Стойки будут тоже из композитного пластика, так же как и отражатели можно сделать из алюминия.

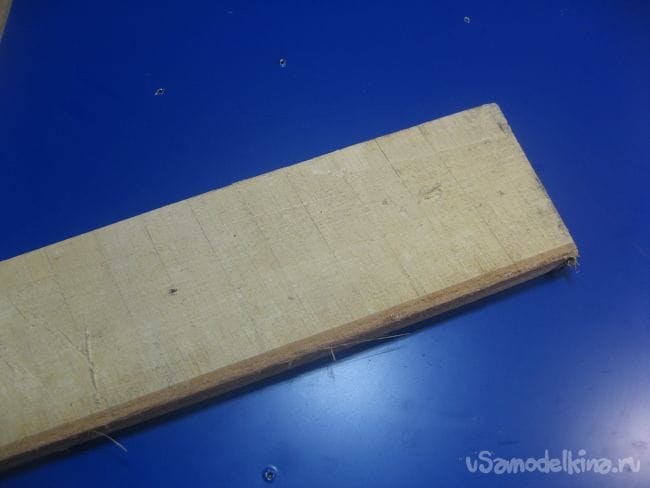

Нужна шлифованная доска, я применю доску от поддона.

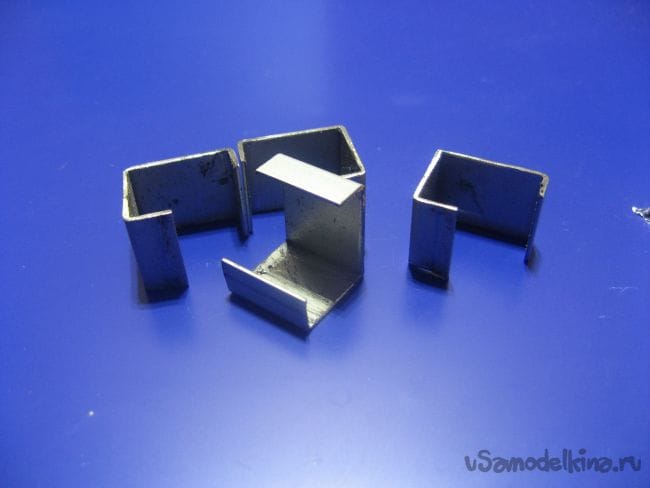

Уголки хотел взять готовые, но нужного количества не оказалось. Пришлось выкручиваться, сделал уголки из длинного уголка от старого принтера.

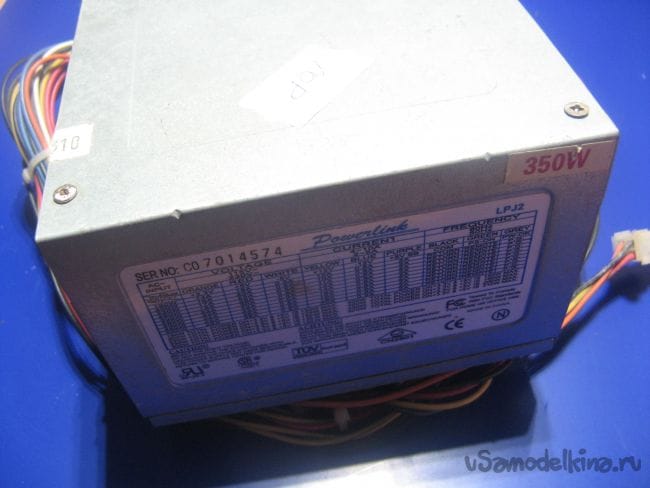

Питать буду от компьютерного блока питания. Позже, может, сделаю отдельный источник питания на 12 вольт.



Сборка.

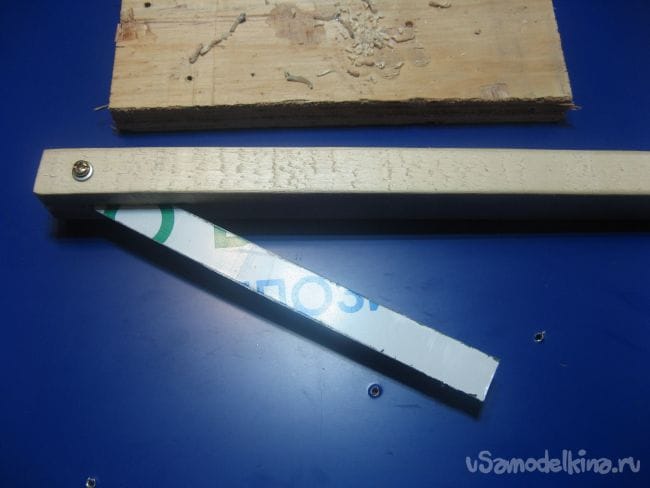

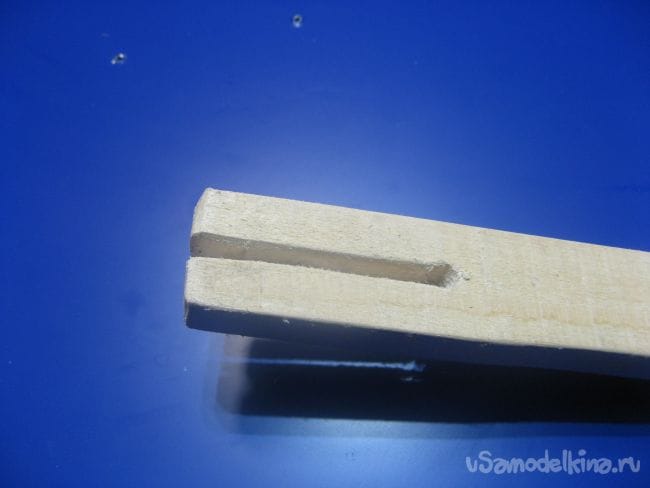

Из доски от поддона нужно вырезать рейку. К рейке будут крепиться отражатели со светодиодными лентами. В рейке нужно сделать пропил. В конце пропила сверлю отверстие, получилось что-то типа цанги.

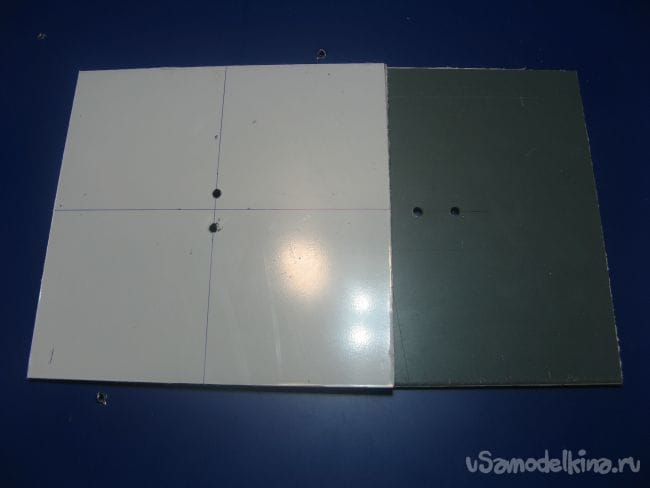

На пластине произвожу разметку и сверю отверстия.

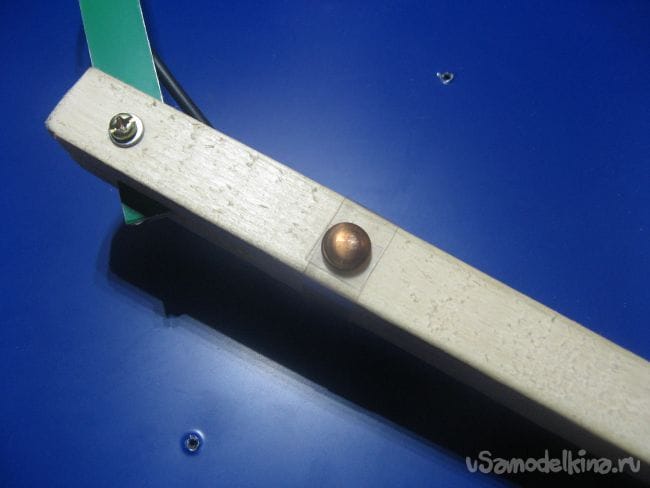

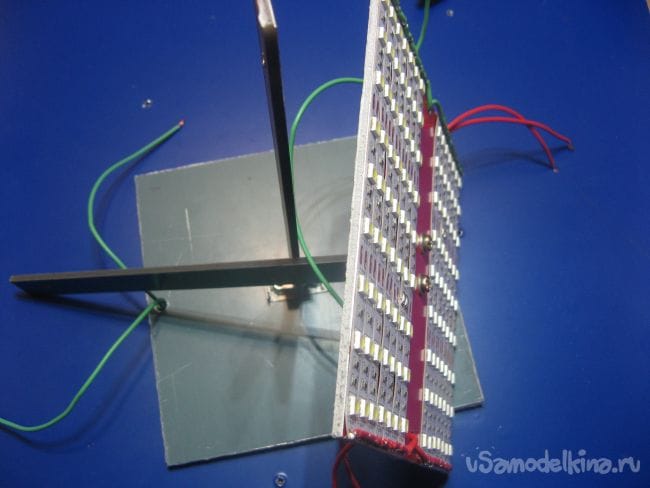

Стоики крепятся к рейке. Нужно разметить. Продеваем в прорез и сверлим сквозное отверстие под винт М4. Угол на который складывается стойка порядка 45 градусов. Достаточно чтоб компактно складывать отражатели со светодиодными лентами.

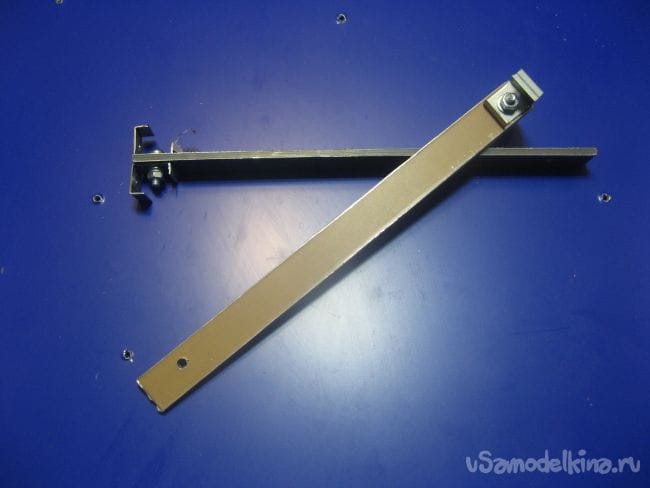

Уголки нужно тоже разметить и просверлить в них отверстия. Прикручиваем уголки к стойкам.

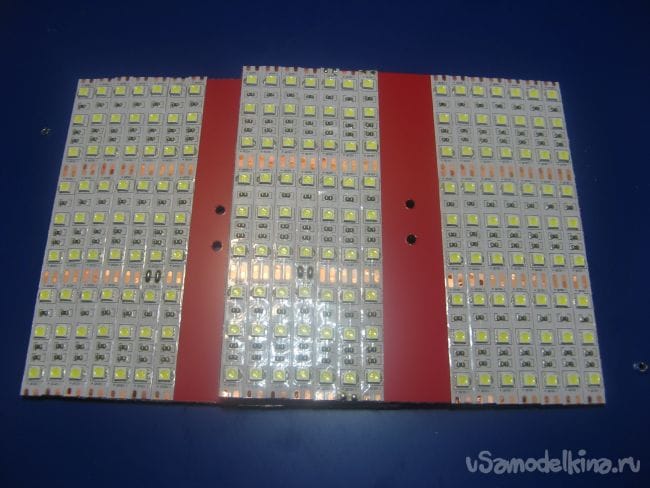

На пластины отражателя, нужно наклеить отрезки светодиодной ленты. Отрезки длиной по 150 мм каждый. На отрезке получается по 9 светодиодов.



Отрезки светодиодных нужно соединить параллельно. Запаиваю минусы с одной стороны, зеленый провод. Плюсы с другой стороны, красный провод.



Скручиваю все вместе. Гайку затягиваю не сильно, стойки держатся и так отлично, даже под тяжестью отражателей.

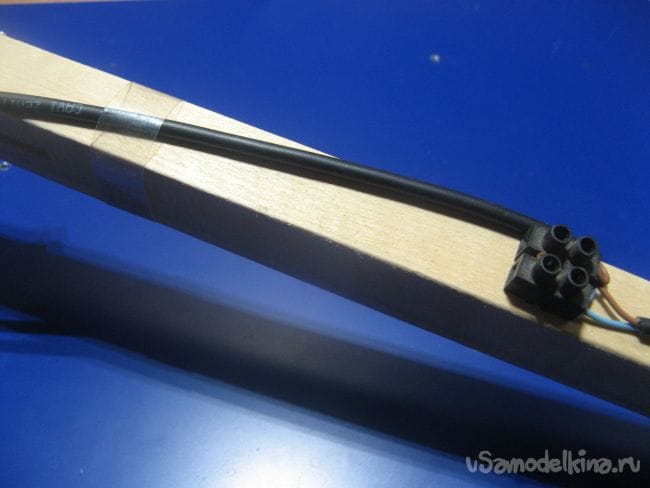

Провода удлиняю и соединяю оба отражателя параллельно. Получается, все отрезки светодиодной ленты соединены параллельно. Устанавливаю колодку, нужна для подключения провода идущего на блок питания.

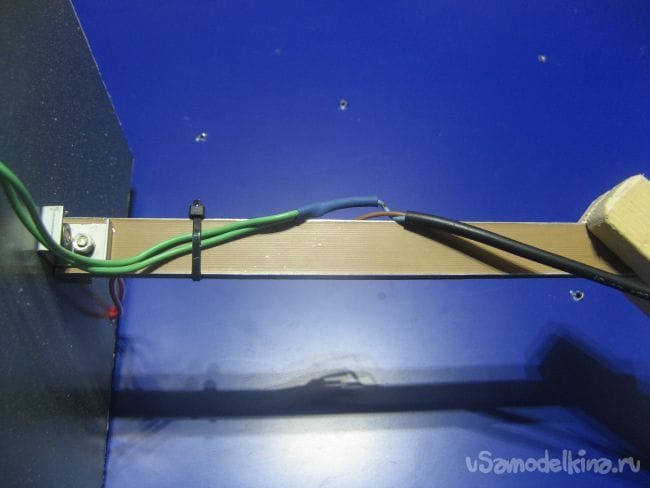

Запаянные соединения изолирую термоусадкой. Провод креплю хомутиком.



Провод на рейке закрепил, с помощью отрезка пластиковой бутылки и гвоздика с большой шляпкой.

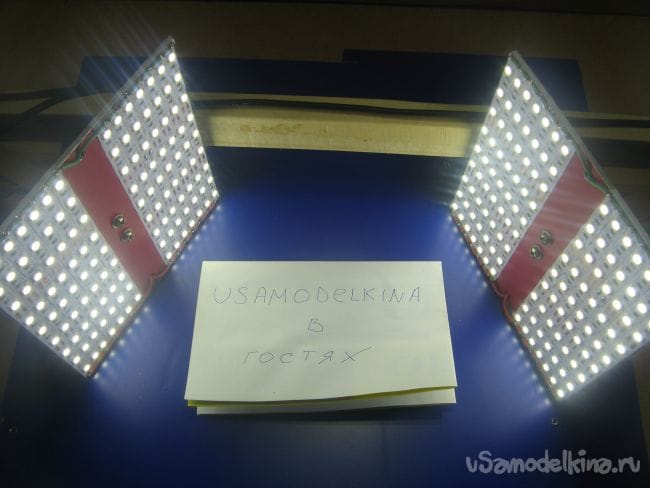

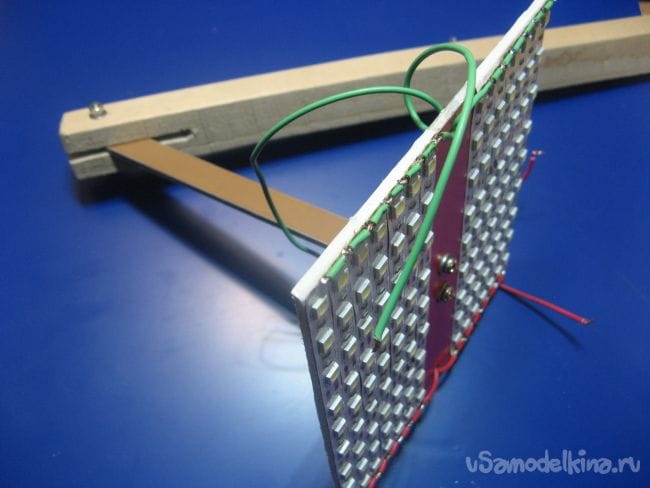

Такая вот регулируемая подсветка получилась. Света достаточно для моих нужд. Крепить ее буду скорей всего на стену или на стойку.



Видео по сборке прилагается:
