Самоделка, дублирующая работу поворотников автомобиля

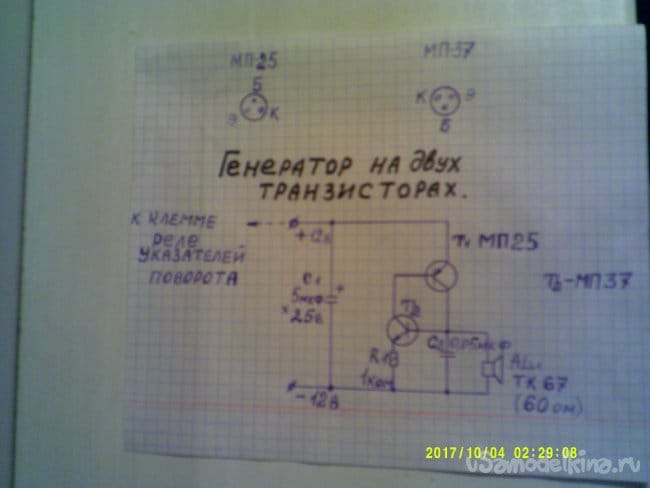

Многие водители забывают выключить указатель поворота после проезда перекрестка, вводя в заблуждение других водителей. Чтобы этого не случалось, я собрал самоделку , дублирующую работу указателей поворота звуковым сигналом. Вот схема самоделки

Схема очень простая, представляющая собой звуковой генератор из двух транзисторов, двух конденсаторов, одного резистора и телефонного капсюля ТК-67, или ТА-56м на 50ом. Для этого нам потребуются следующие материалы и инструменты:

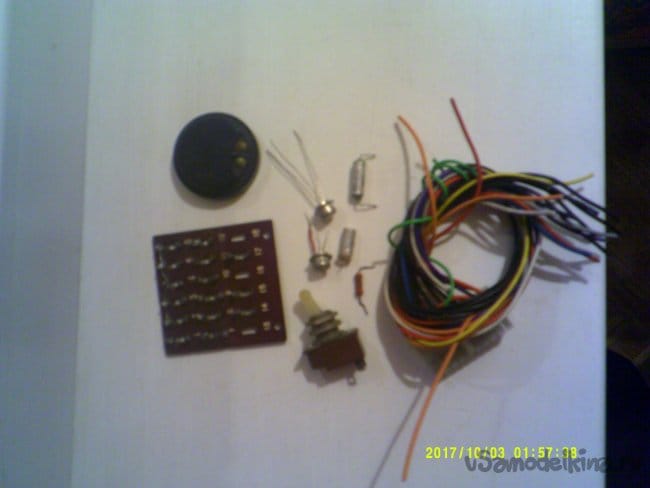

1-Транзисторы МП-25, МП-37, резистор МЛТ- 0,25вт сопротивлением 1 ком , элекролитический конденсатор емкостью 5мкф 25в, конденсатор МБМ емкостью 0,05мкф, телефонный капсюль ТА-56м 50ом , выключатель . 2-паяльник, припой, канифоль, пинцет, кусачки, монтажная плата с лепестками от любого старого телевизора, монтажные провода.

Собираем следующим образом:

Шаг 1- Проверяем радиодетали мультиметром

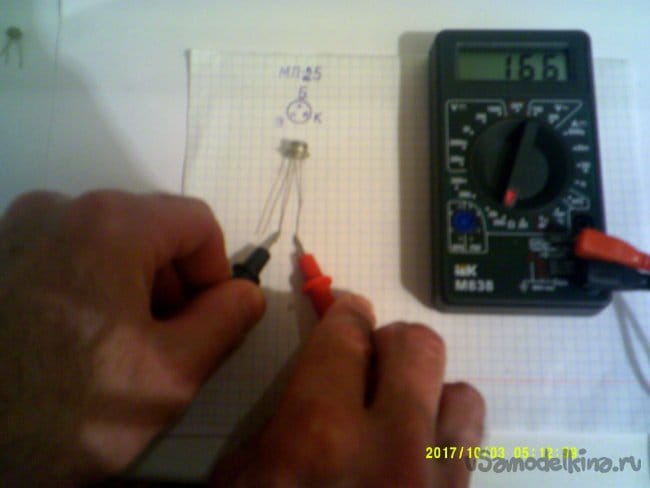

Для этого ставим прибор на измерение сопротивлений 2000ом, подключаем черный щуп прибора к базе транзистора МП-25, а красный – к коллектору, на приборе должно быть сопротивление около 170ом.

Далее подключаем черный щуп к базе , а красный –к эмиттеру, на приборе тоже – 170ом.

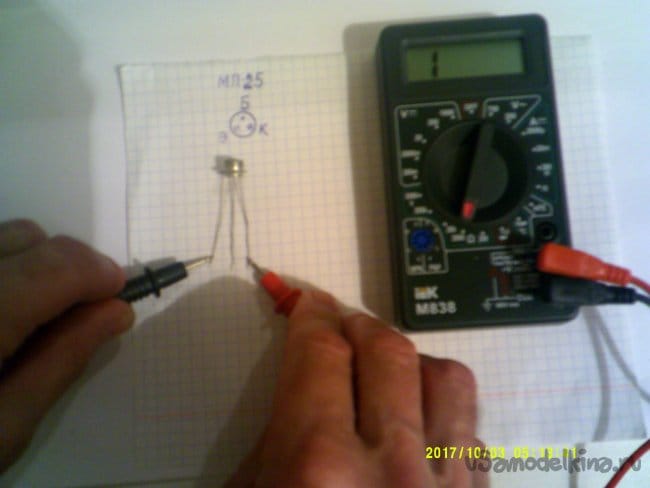

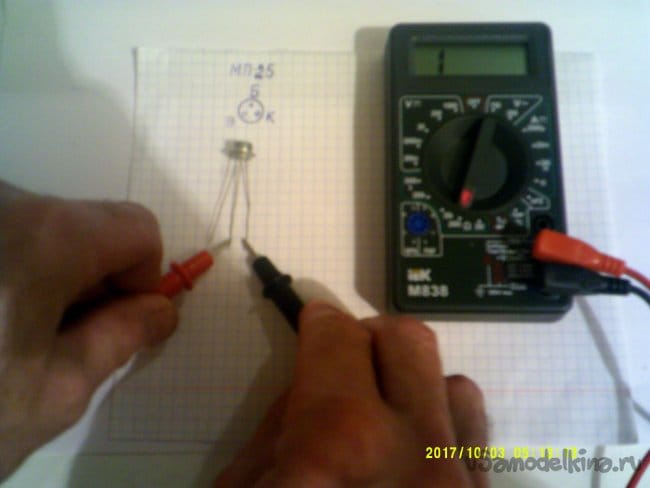

Теперь меняем местами щупы , на приборе должна быть – 1.

Измеряем сопротивление между эмиттером и коллектором – на приборе -1.

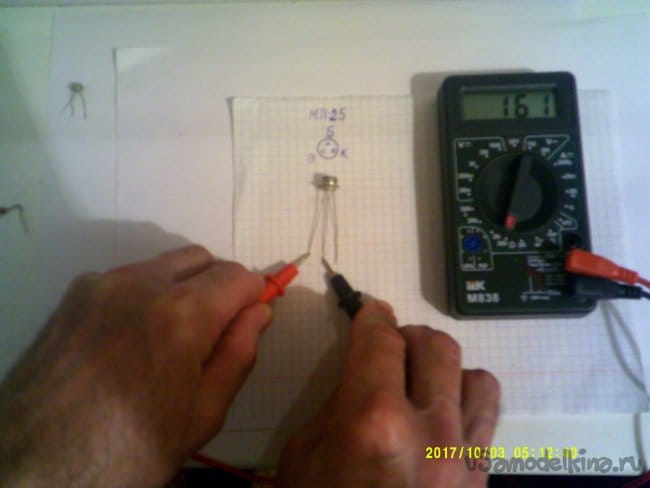

Точно также проверяем и транзистор МП-37 , в этом случае красный щуп – на базу, черный – на коллектор, а затем – на эмиттер , на приборе должно быть около 170ом. Меняем местами щупы – показывает -1. Сопротивление К-Э – 1.

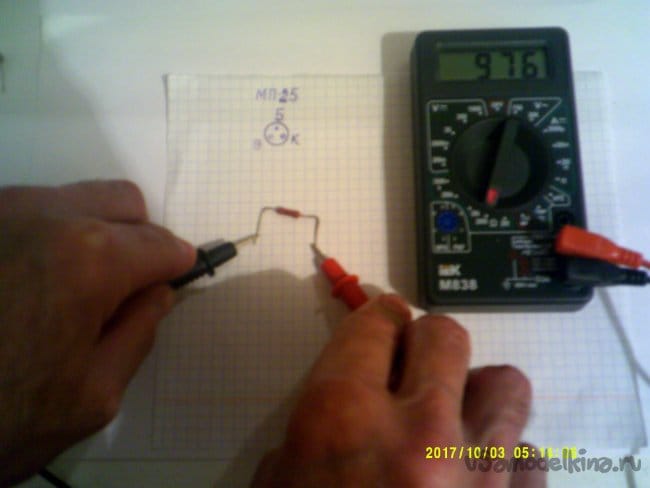

Проверяем сопротивление резистора, как показано на фото.

Так же проверяем конденсаторы и телефонный капсюль.

Шаг 2 - паяем детали на монтажную плату, вначале паяем перемычки между лепестками из проводов. Затем паяем конденсаторы и резистор, а после этого припаиваем транзисторы и после - выключатель и капсюль.

Шаг 3

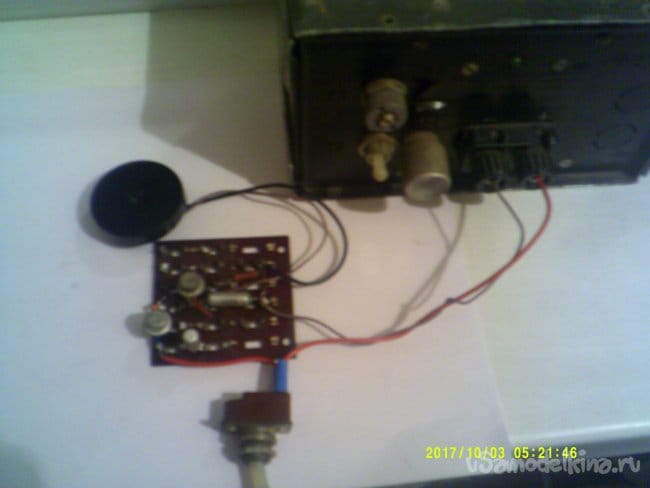

Проверяем работоспособность самоделки, подключив на нее питание + 12в от блока питания или автоаккумулятора. В телефонном капсюле должен быть слышен генерируемый сигнал.

Шаг 4- помещаем самоделку в любой подходящий для этого корпус , на ваше усмотрение. На фото это не показано. Далее устанавливаем самоделку в машину. При минимуме деталей –большая польза для водителя.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Реле для поворотников своими руками

Звуковой сигнализатор предельных режимов автомобиля

2.8
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
3.5
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
2.3
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 2.83 из 10 (голосов: 4 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
5 комментариев
  1. Nruter
    Количество деталей можно сократить еще больше, если использовать однопереходный транзистор КТ117. Именно его аналог собран на двух транзисторах.
    Целесообразность установки такой пищалки очень сомнительна. Сначала нравится, через некоторое время начинает раздражать. Потом начинает мешать, особенно если в незнакомом городе и едешь по навигатору или в машине уснул ребенок.
    Ни в одном автомобиле не видел штатного звукового дублирования поворотников. А ведь ради прибыли производители суют кучу всякого (ненужного, как потом выясняется) электронного оборудования.
    1. Viktor960 Автор
      Если пищалка раздражает,то ее можно отключить.Для этого я поставил выключатель В1.На ИЖ-2126-020 ОДА установлен заводской генератор, дублирующий поворотники. И все таки при интенсивном движении пищалка очень помогает.
      1. tormozedison
        Раньше в маршрутках реле поворотников специально ставили так, чтобы слышно было, как щёлкают.
  2. Half
    А бывают автомобили, в которых поворотники не продублированы индикаторами на приборной панели и (пусть негромким, но все же) звуком? Плюс к этому, поворотники, как правило, выключаются после выполнения поворота.
    Нет предела совершенству: можно выдавать в динамики звук, громкость которого пропорциональна величине оборотов двигателя, и, соответственно, скорости аппарата.
    В плане оттачивания навыков и достижения Дзен предложенное устройство имеет право быть. С точки зрения практической пользы - ценность сомнительна.
  3. Tom
    В ситроене свежем видел штатную пищалку. Даже звуки можно было выбирать, щелкала как реле, колокольчик звонил и еще какие то, не запоминал. Удобно в большинстве случаев. Планирую вот себе собрать что-то, а то релюшка тихая, не слышно практически, бывает забываешь отключить и автовыключатель не срабатывает.
