Как сделать поезд с моторчиком и пульт из картона и крышек?


Видео с процессом изготовления и теста бумажного поезда.


В этой статье, мы покажем как сделать железную дорогу из картона и крышечек, а также пульт с помощью которого мы будем управлять поездом.

Нам понадобится:
- гофрированный Картон
- моторчик с редуктором, купленный на AliExpress.com
- старый провод USB с гнездом
- кусок упругой жести
- крышечки от пластиковых бутылок
- кусок пластика (можно взять старый СD-диск)
- Паяльник, кусачки и другие инструменты.

Изготовление железной дороги:

1: Делаем поезд.

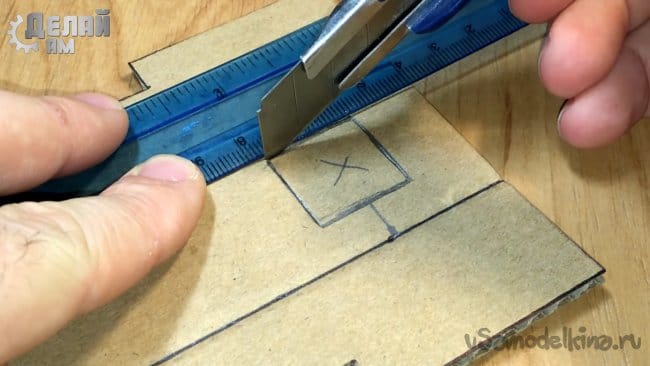

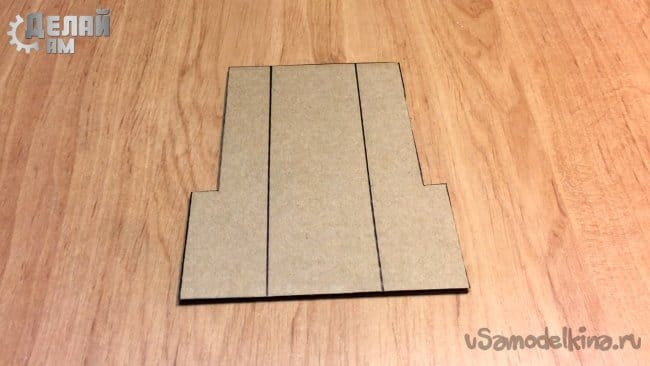

Первым делом вырезаем основание поезда как на картинке.

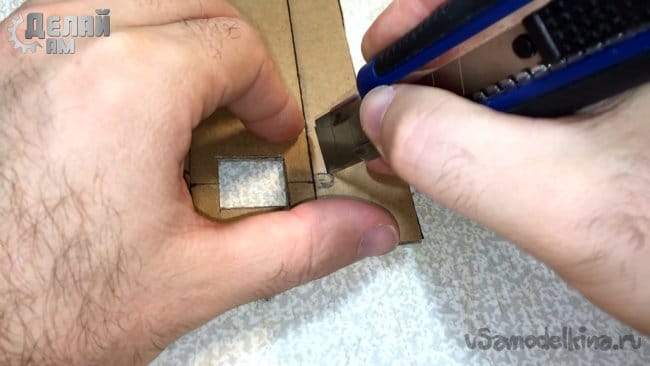

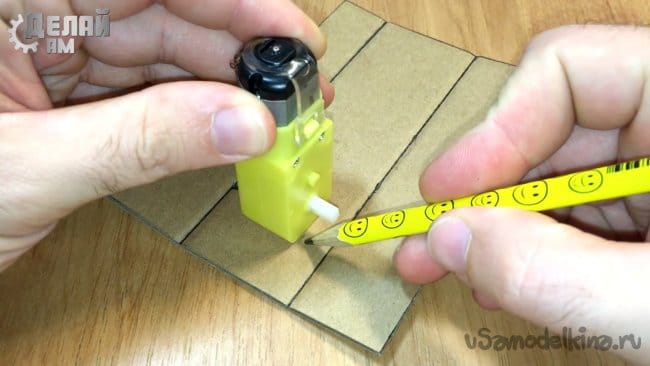

Дальше отмечаем место для двигателя и делаем посадочное место для него.


Также делаем отверстия для оси редуктора куда устанавливаем колеса.

Подготавливаем крышечки, отрезаем лишнюю часть и сглаживаем край, маленькие крышки делаем одним размером с большими.

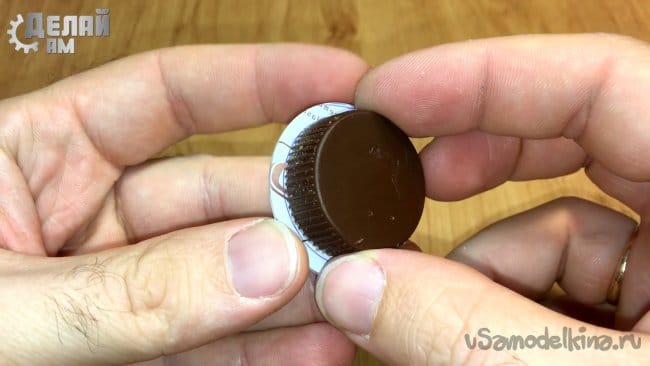

Вырезаем с CD-диска или подобного пластика круг на несколько миллиметров больше заготовленных крышечек.

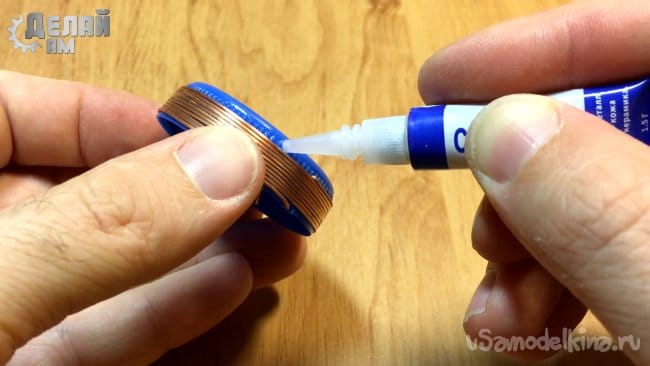

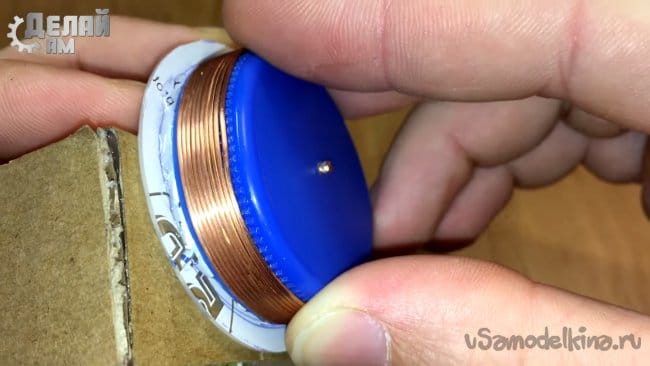

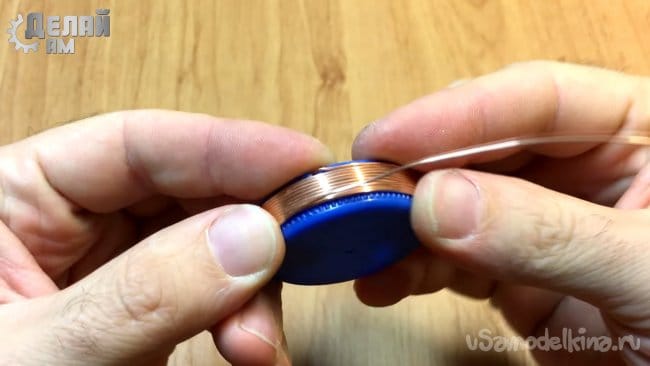

На большие колеса наматываем медную проволоку, предварительно зашкурив ее от лака, эти колеса будут электропроводящими.

Фиксируем провод супер-клеем на крышечке.

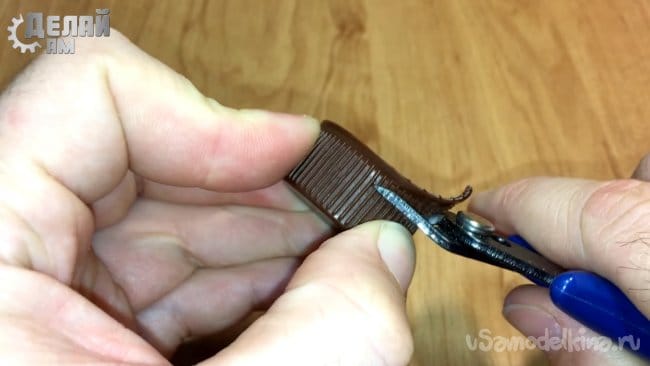

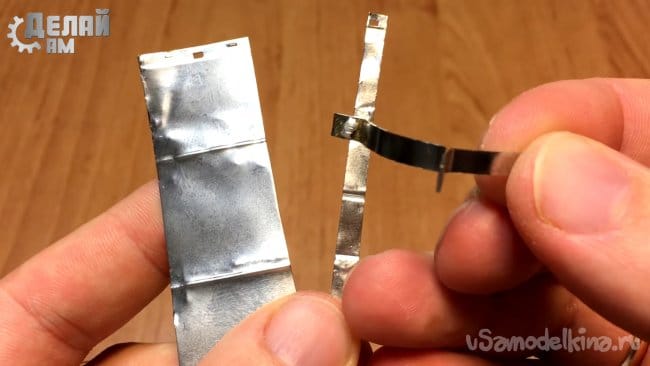

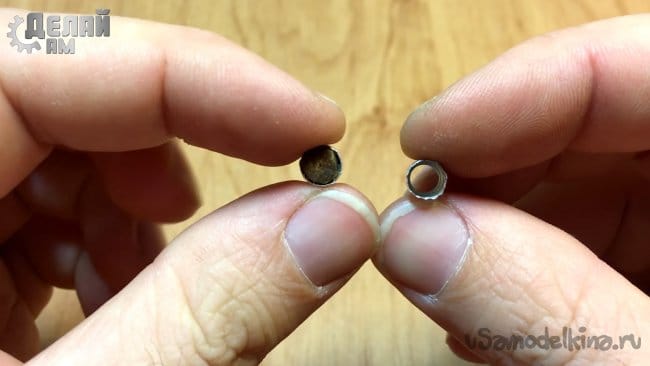

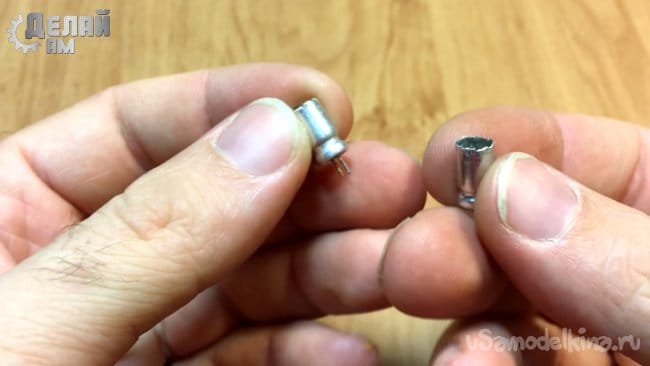

Подбираем пару конденсаторов примерно такого диаметра как ось вала редуктора и разбираем их. Нам нужна только внешняя алюминиевая часть конденсаторов.

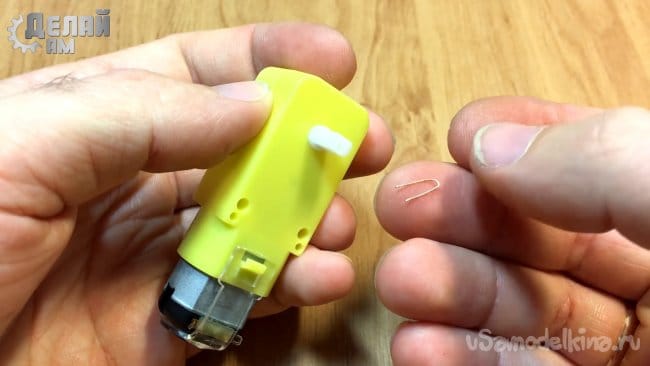

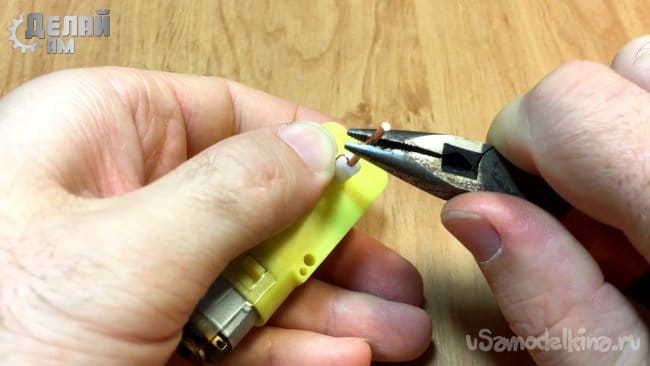

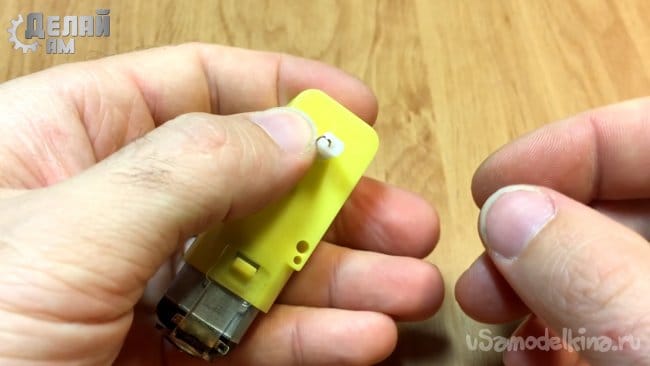

Ставим "П" образную проволоку на ось редуктора и закрепляем ее, установив 3-х см провод.

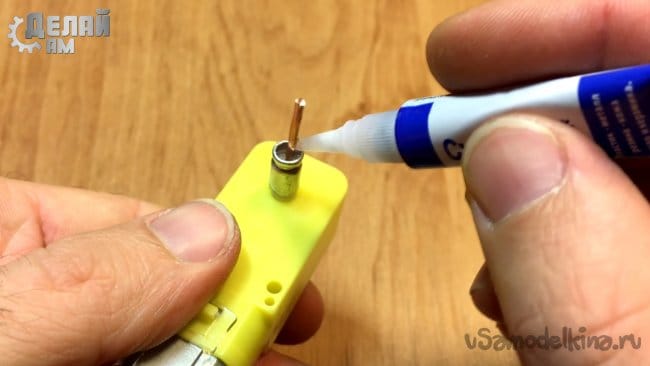

Одеваем гильзу с конденсатора на ось и заливаем супер клеем, чтобы наша конструкция хорошо держалась.

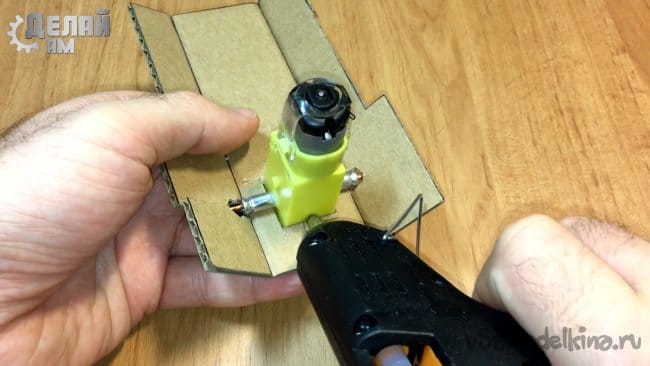

Устанавливаем подготовленный редуктор на раму поезда и приклеиваем термо-клеем.

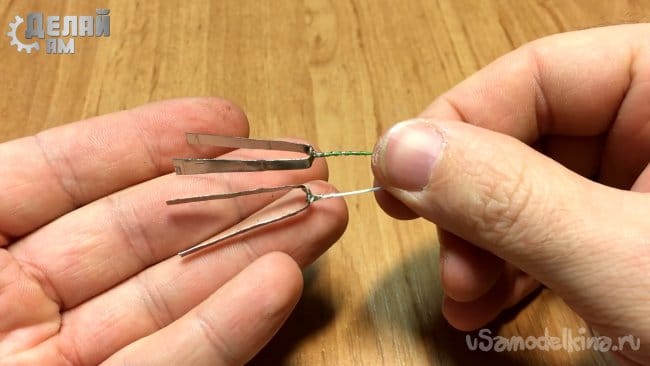

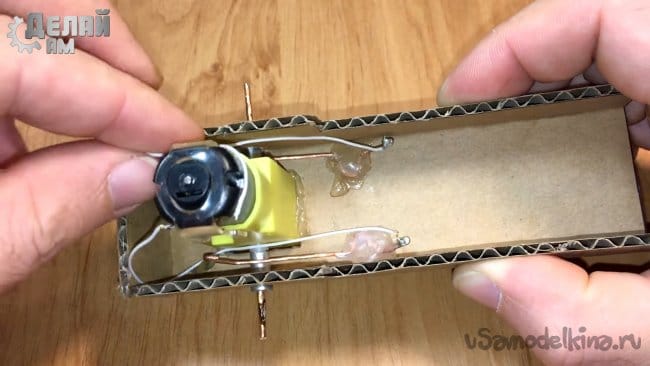

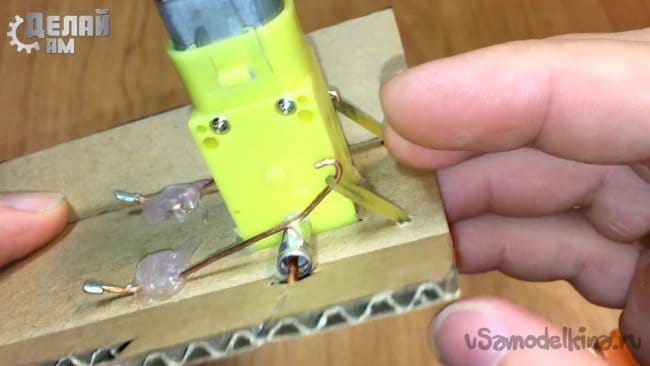

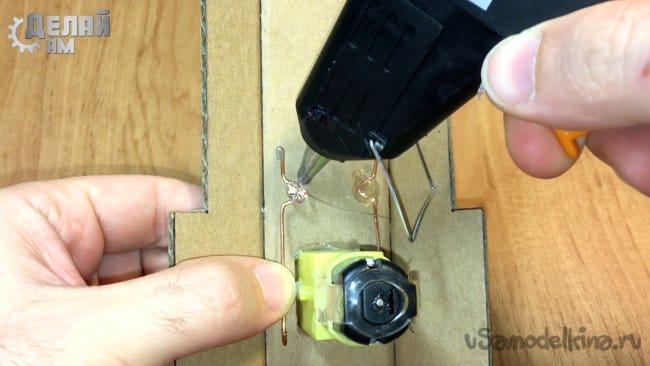

Делаем из проволоки два скользящих контакта, которые будут скользить по алюминиевым гильзам на оси редуктора.

На концах проволоки делаем крючки и цепляем резинку, чтобы был хороший контакт.

К другому концу припаиваем провода и подключаем к мотору.

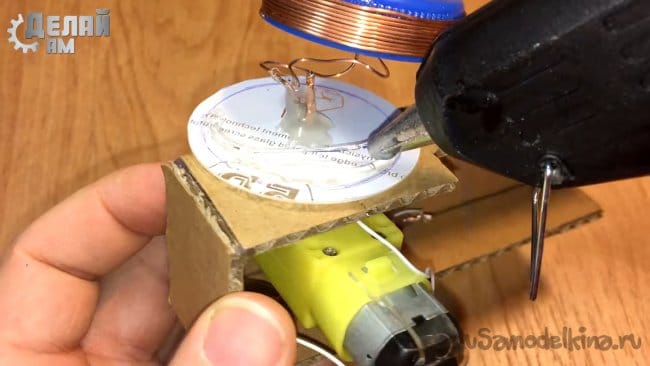

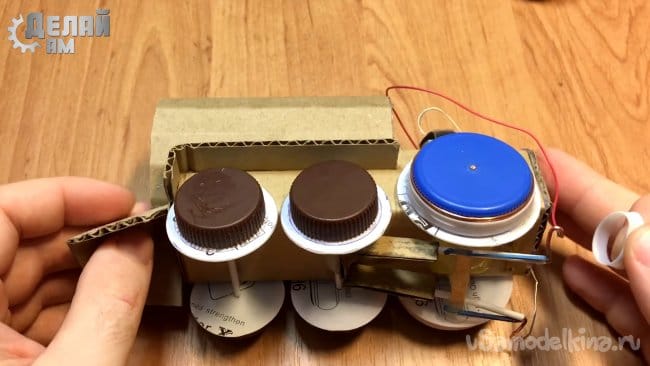

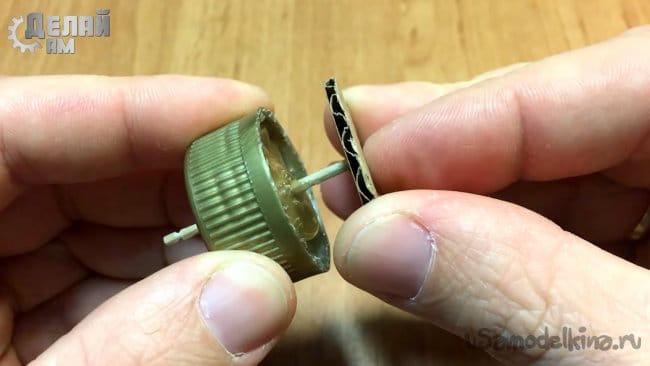

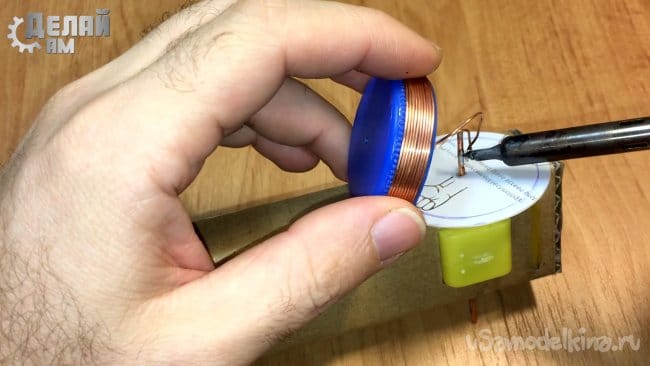

Припаиваем провода от электро колес на ось, пластиковый круг клеем также на ось, а крышку на него, остальные колеса делаем похожим образом только без электро-контактов.

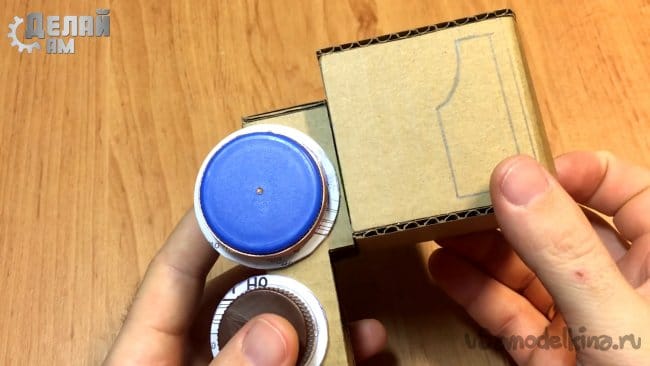

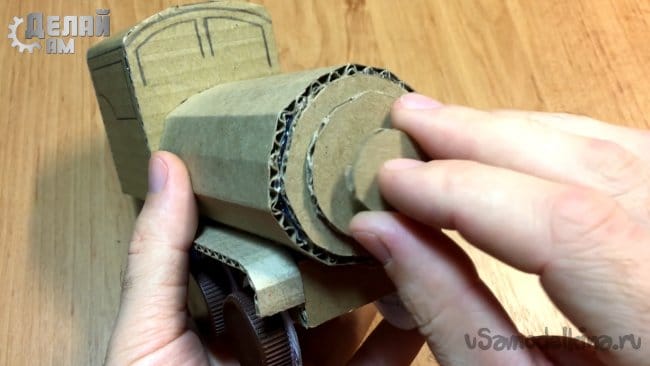

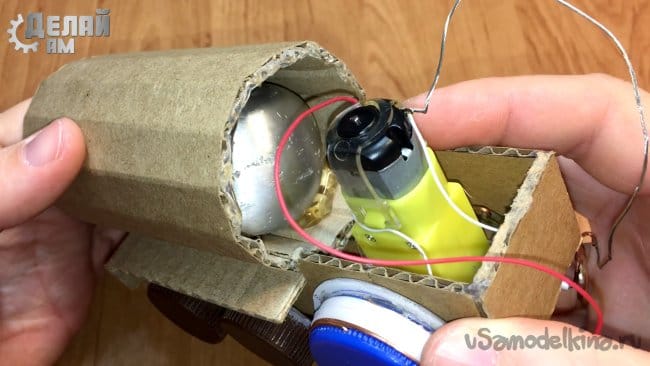

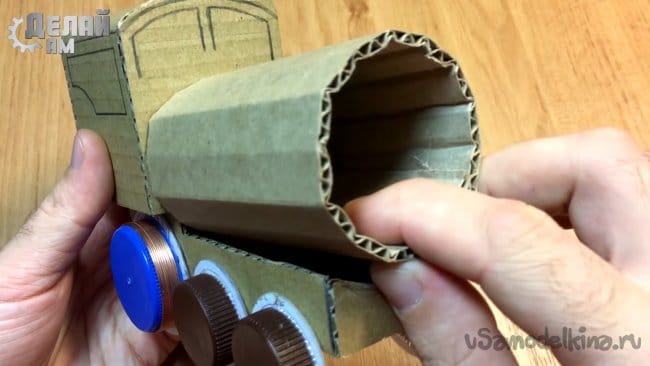

Собираем кабинку и остальную часть поезда.

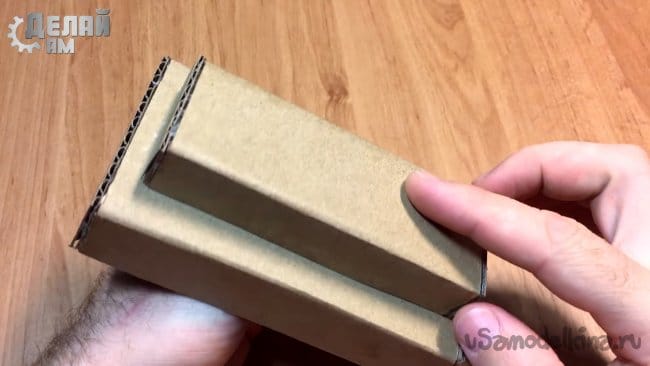

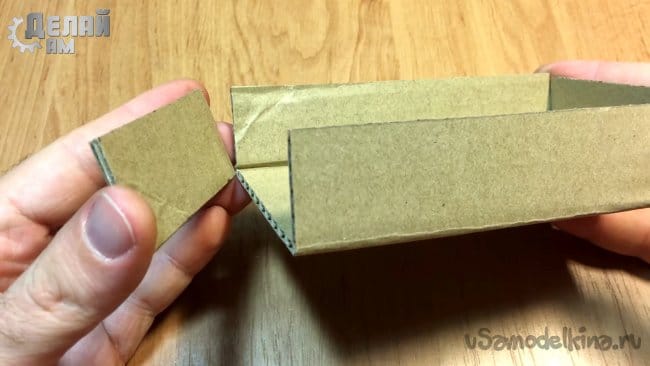

Склеиваем две прямоугольных коробки, после чего склеиваем их между собой, это будет вагон.

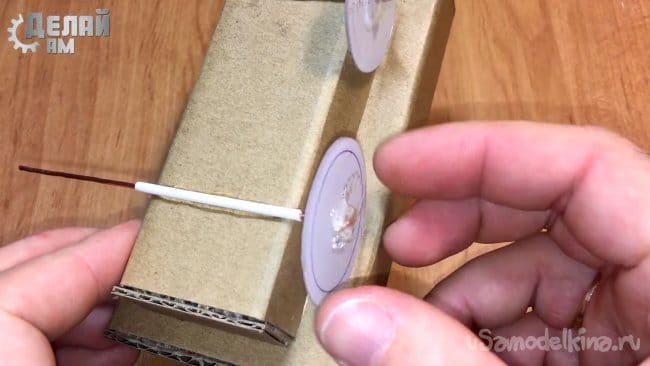

Приклеиваем к меньшей коробке две обрезанные ватных палочки, в которые устанавливаем осевую проволоку с колесами.



2: Изготовление железной дороги.

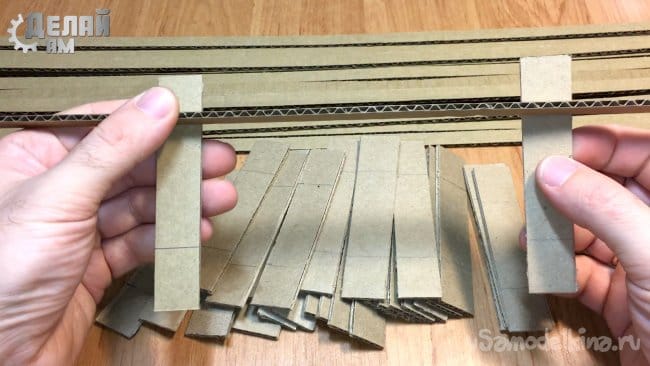

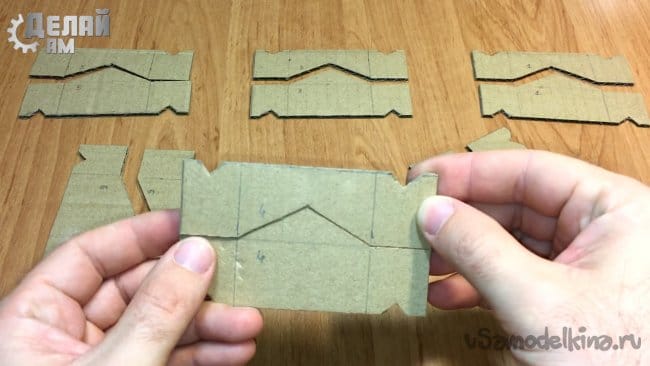

Нарезаем картон длинными полосками, это будут рельсы и короткие для шпал. Также вырезаем соединительные места как на картинке.

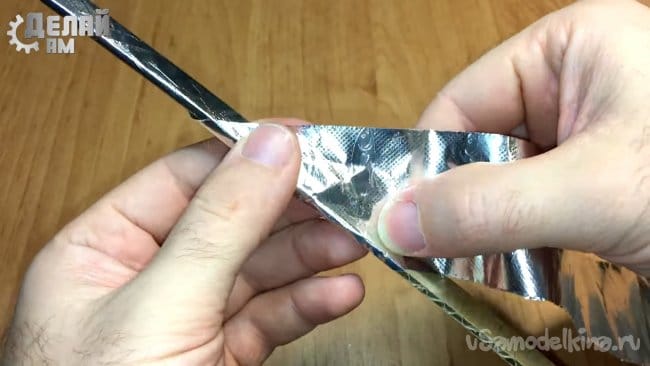

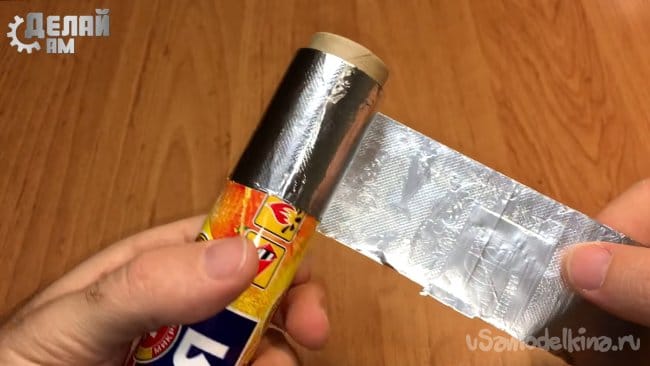

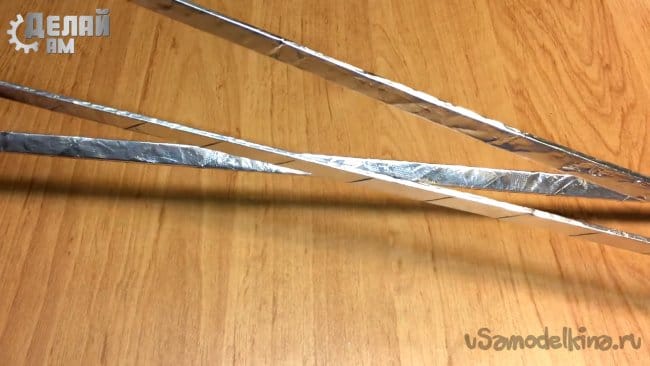

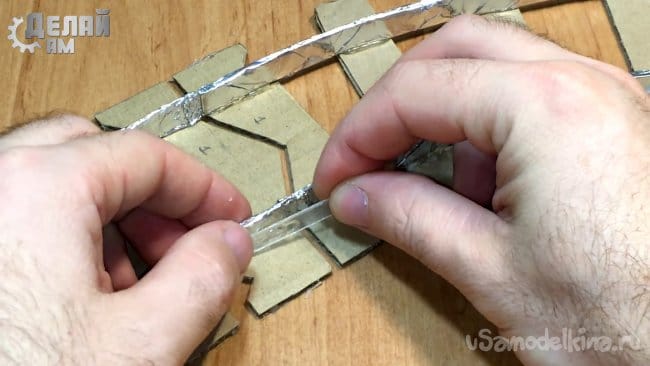

Отрываем полоску обычной кухонной фольги и обматываем ею рельсы.

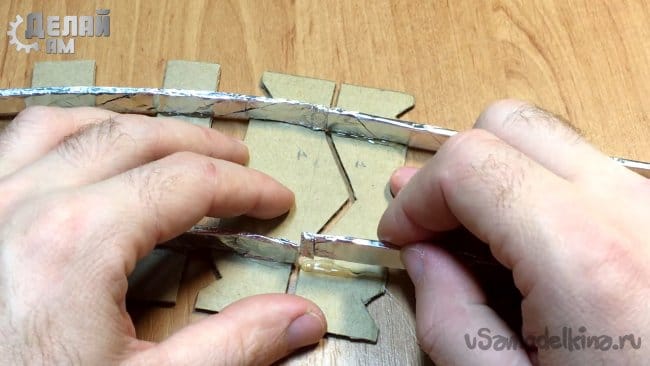

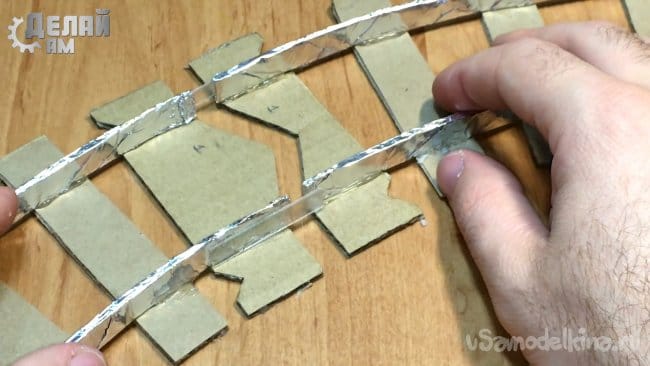

Приклеиваем рельсы обмотанные фольгой к шпалам и соединяем. При приклейке в соединениях делаем зазор где-то 3 мм, чтобы при сборе дороги был лучший контакт.

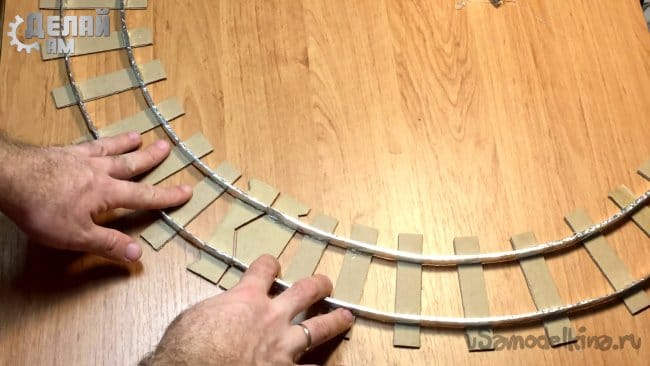

Должно получиться примерно как на фото. Стараемся делать дорогу с большим диаметром, так поезд лучше держится на путях.

Клеем вспомогательные сегменты по сторонам на соединительных участках, чтобы рельсы в этих местах не сходили вправо и влево.

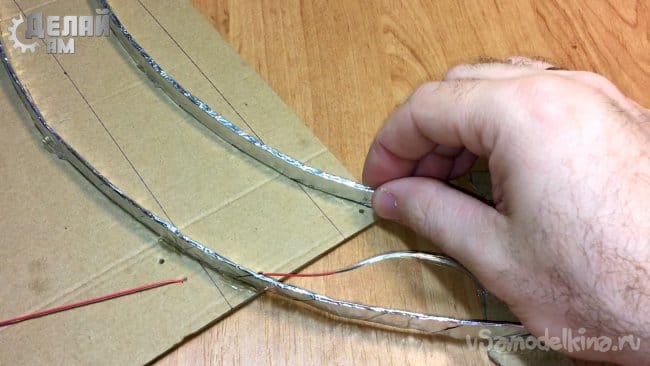

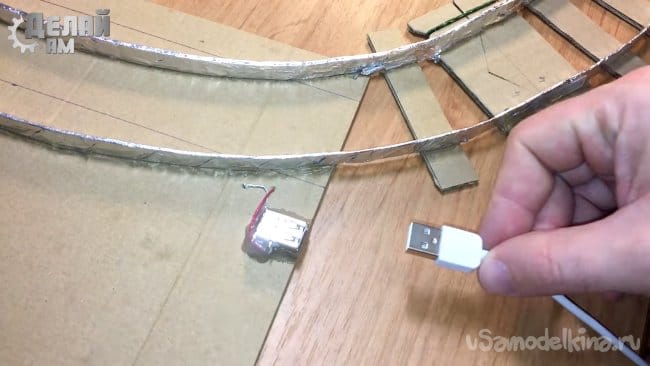

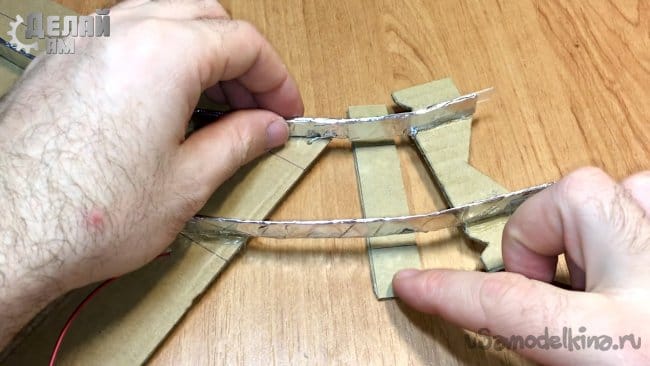

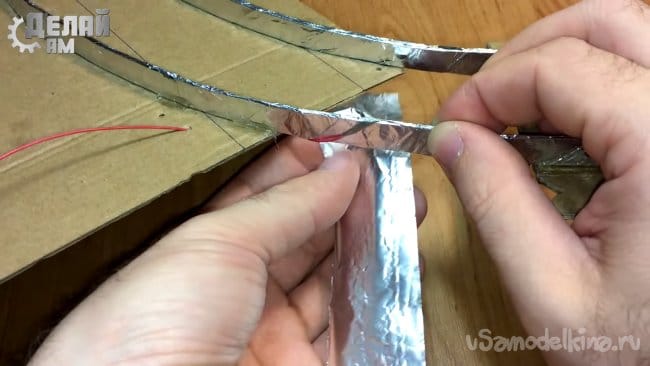

Одну секцию приклеиваем к сплошному картону, тут будет станция. В углу станции возле рельс проводим два провода и прикручиваем их к рельсам, сверху обматываем фольгой для скрытия проводов и лучшего контакта.




3: Делаем пульт.

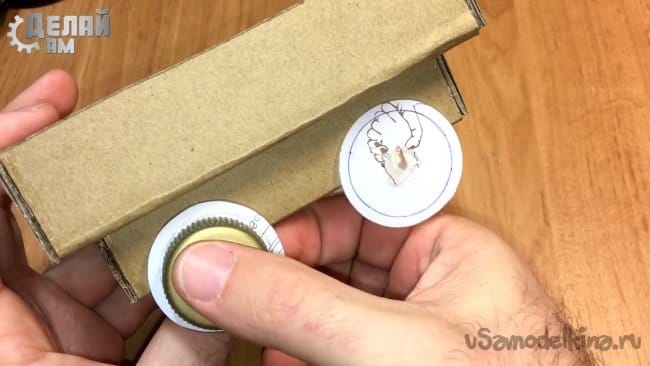

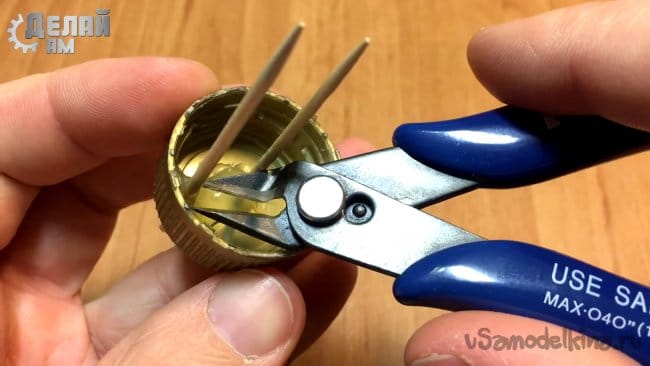

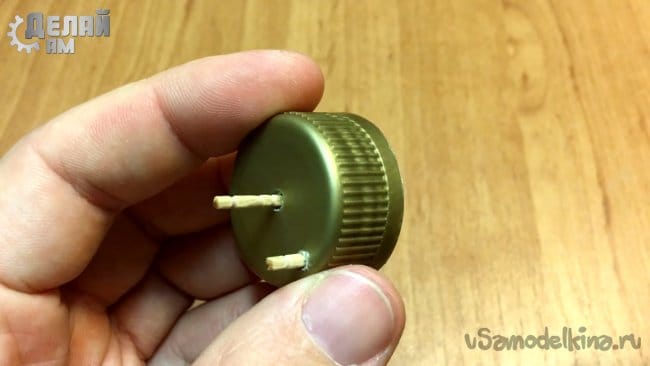

В крышке делаем два отверстия для зубочисток. Одну зубочистку ставим в центре, а вторую с краю на крышке. Боковую зубочистку устанавливаем, чтобы немного высовывалась на 5 мм, а остальную часть откусываем.

С внутренней стороны крышки приклеиваем бумажные заглушки и оставляем высунутой зубочистку с двух сторон.

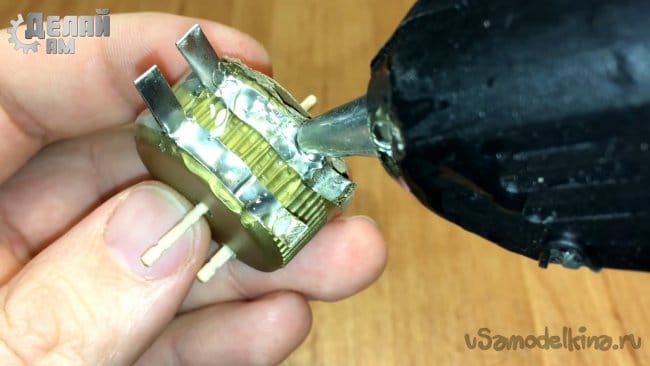

Делаем скругленные контакты с металлическим контактным выступом. И приклеиваем горячим клеем к крышке.


Также делаем «П» - образный контакт и прикручиваем провод посередине.

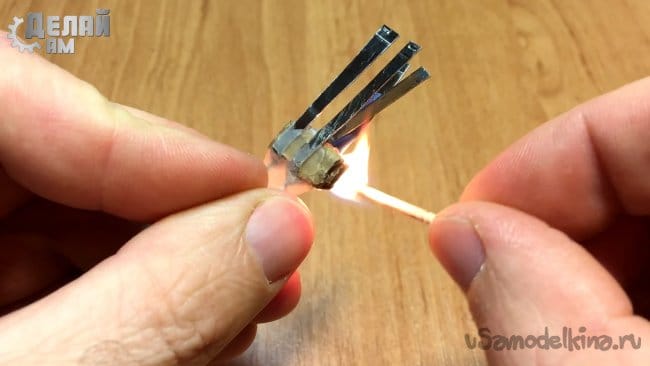

Собираем их вместе так чтобы одна сторона была параллельна, а вторая была накрест. Перекрещивающийся контакт изолируем термоусадкой.

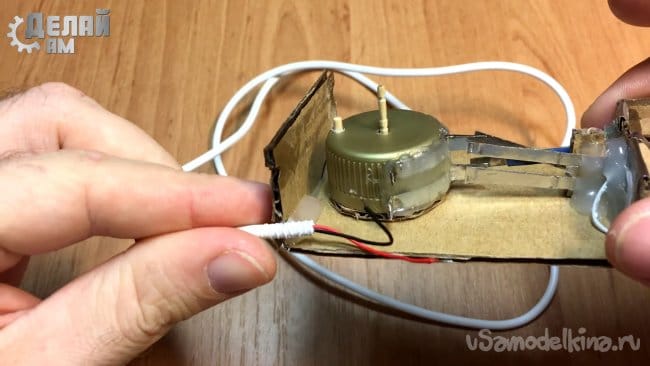

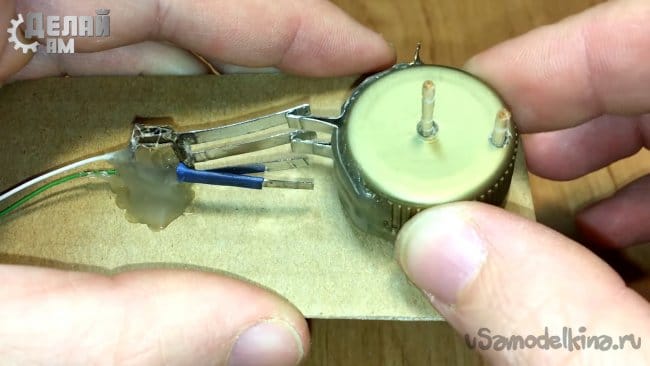

Приклеиваем контакты и крышку к основанию пульта так, чтобы вращающиеся контакты крышки были внутри неподвижных.

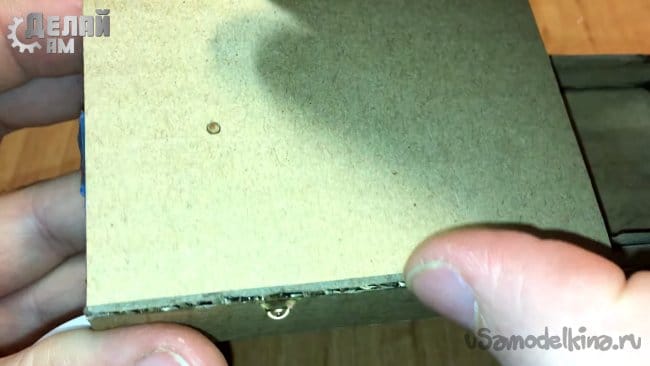

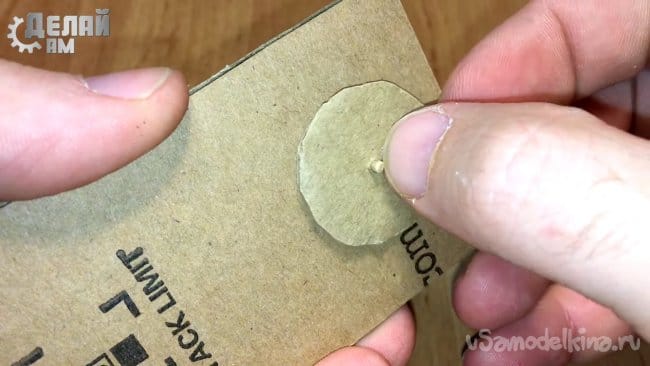

Закрепляем поворотную крышку с помощью картонной шайбы.

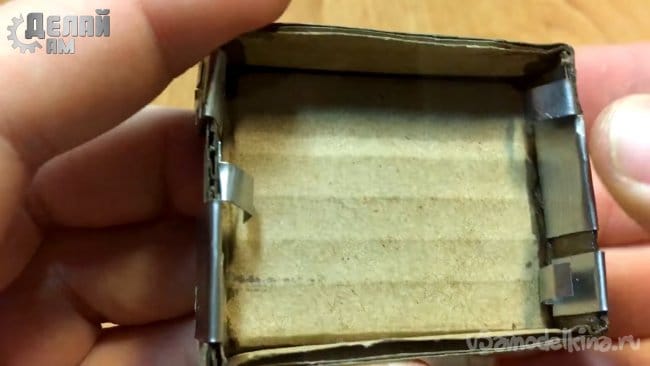

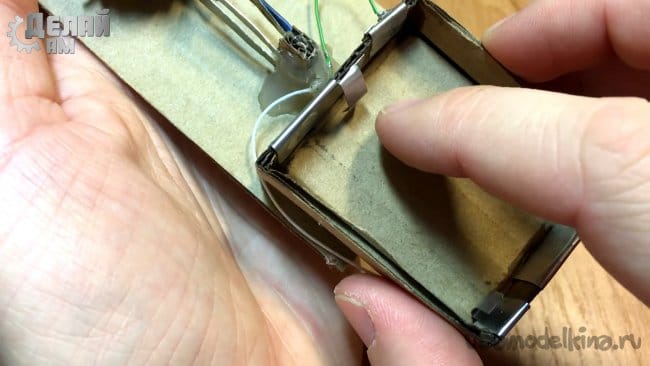

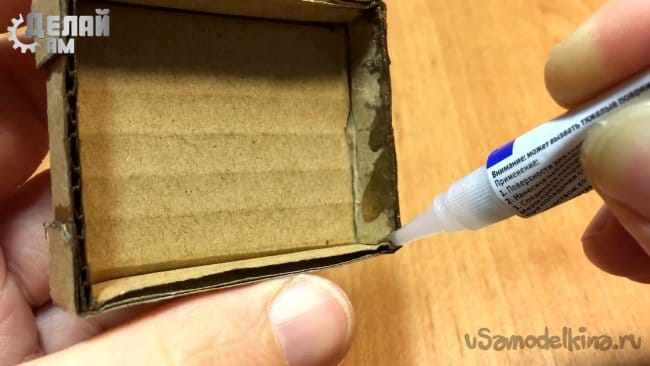

Вырезаем и склеиваем отсек для трех батареек типа АА

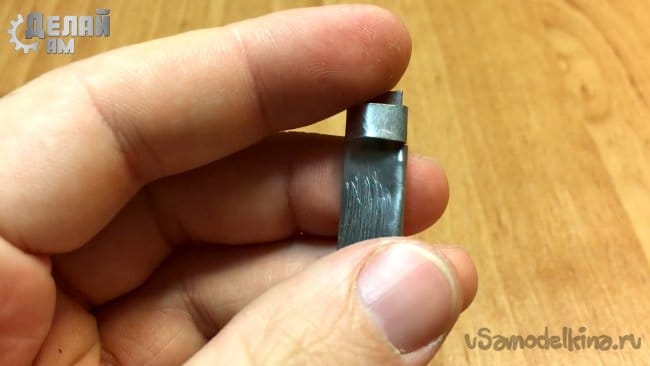

Также из упругой жести вырезаем контакты для батареек, и устанавливаем на своем место.

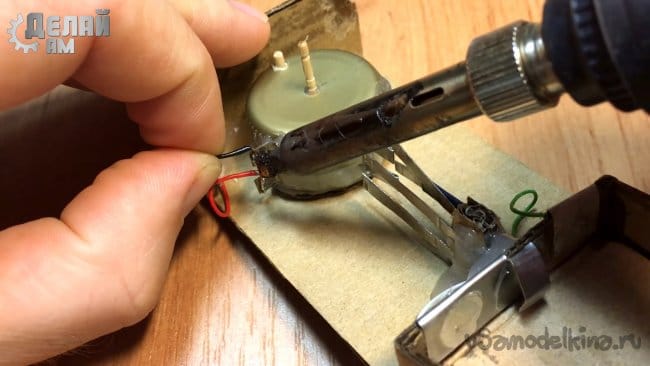

Паяем провода к отсеку с батарейками и приклеиваем на свое место в пульт.

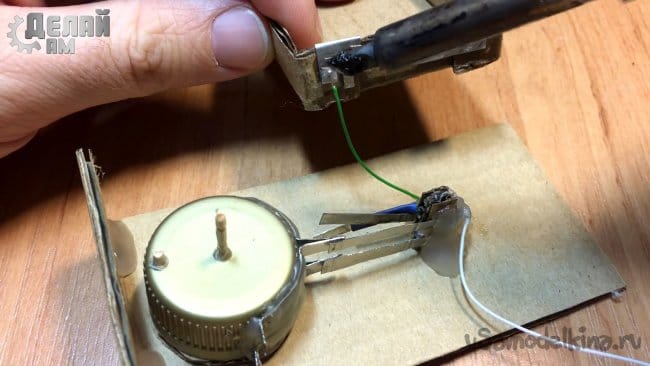

Фиксируем провод на пульте и припаиваем к крышке с контактами.

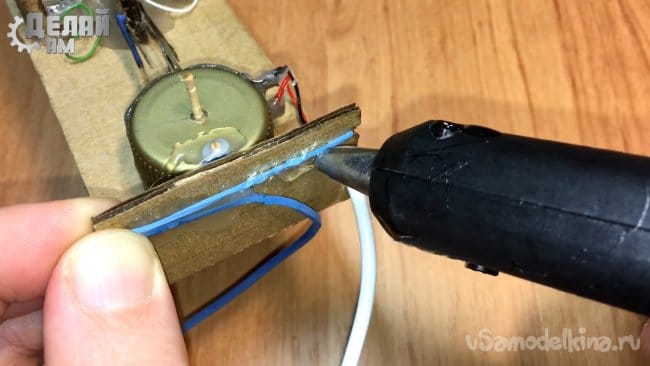

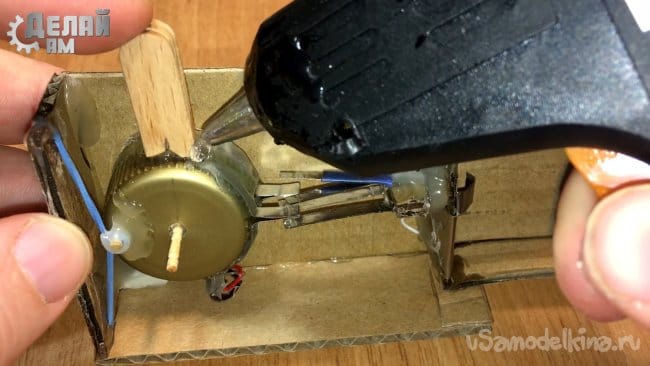

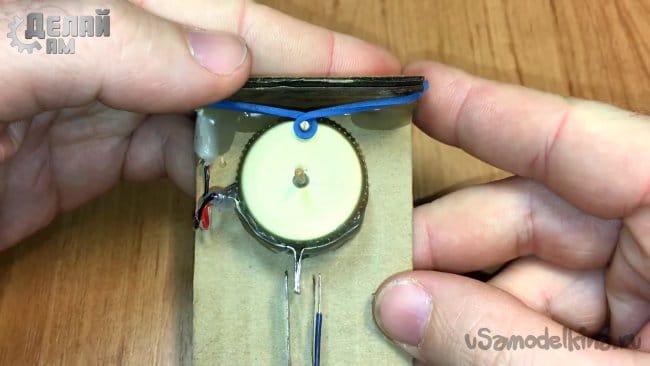

С резинки для денег делаем петлю и приклеиваем ее на боковом выступе крышки, а два других конца фиксируем термо-клеем на корпусе пульта. Это нужно для того чтобы при отпускании газа, поезд автоматически останавливался.

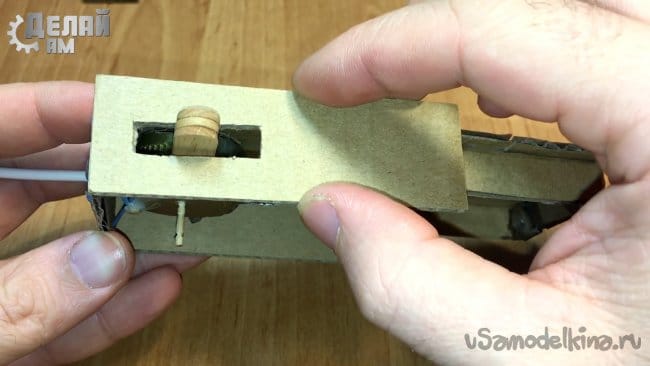

Из палочек для мороженого делаем рычаг движения вперед и назад и собираем оставшиеся части корпуса от пульта.

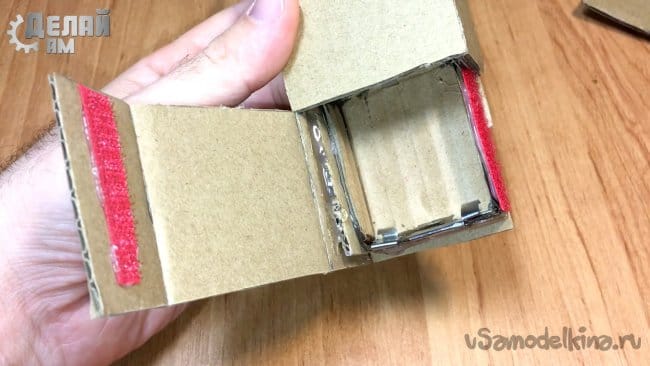

Крышку для батареек с одной стороны приклеиваем к корпусу, а с другой крепим липучку.

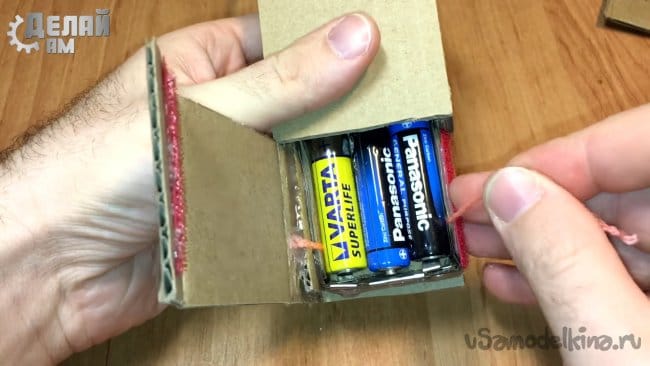

Для удобства крепим нитку в отсек батареек, чтобы потянув за неё можно было легко достать батарейки.



4: Улучшение контакта поезда и тест.

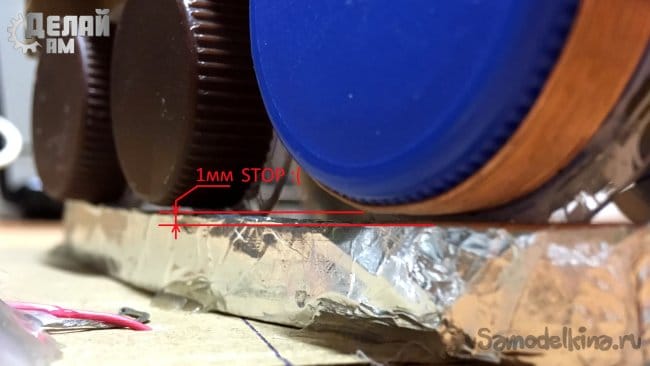

При эксплуатации поезда может возникнуть потеря контакта между колесами, и рельсами и игрушка остановится.

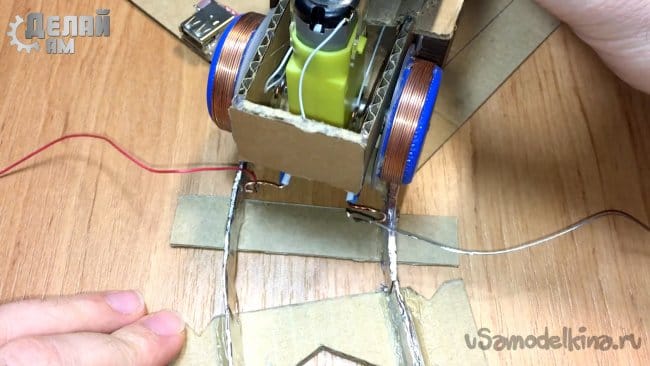

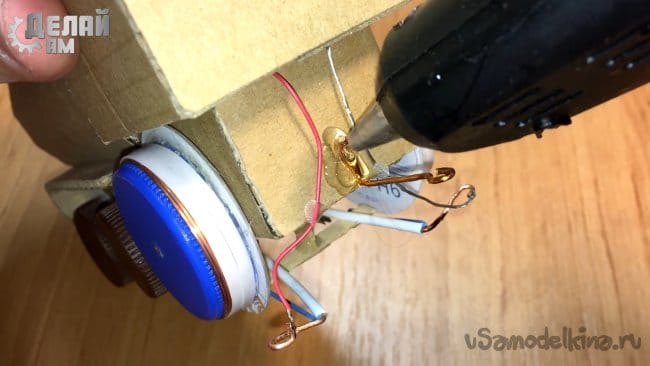

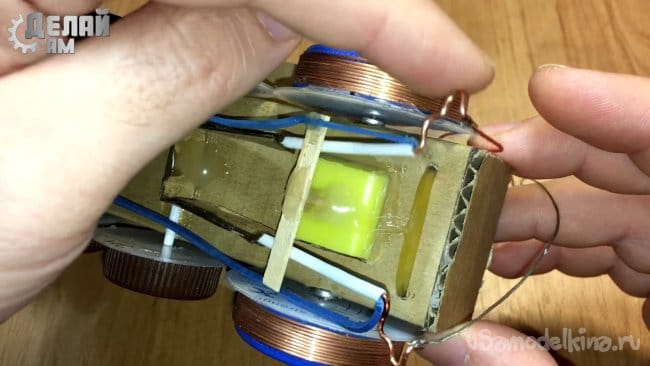

Чтоб контакт был надежный под поездом необходимо сделать два контакта, которые будут снимать электричество с рельс.


Также чтобы поезд не проскальзывал по рельсам необходимо надеть на колеса резинки, а в сам поезд прикрепить какой-то груз.

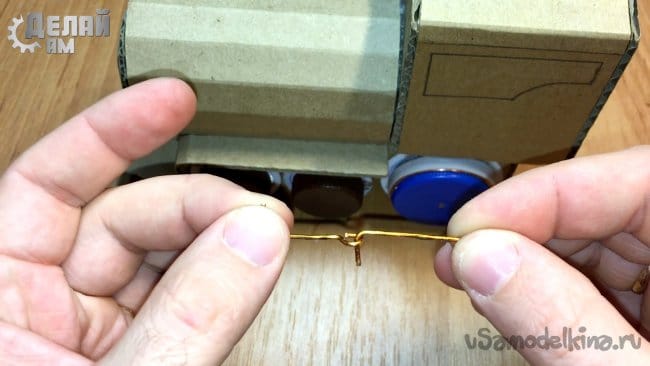

С проволоки делаем зацепы между вагонами и приклеиваем их на свои места.

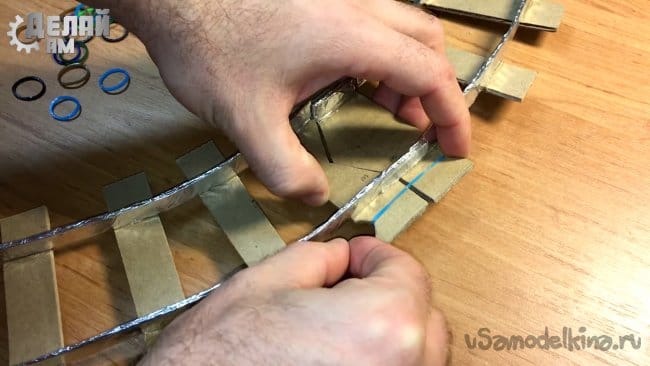

Собираем железную дорогу, в местах соединения стыкуем и надеваем резинки.

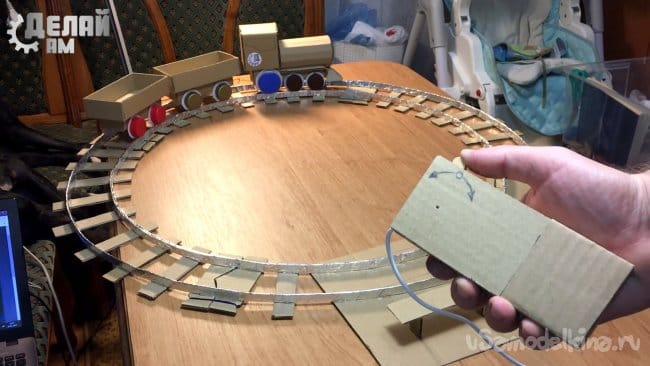

Подключаем пульт к дороге, все готово.

Жмем на газ и паровоз начинает движение по рельсам.


Заключение:
У вас получится забавная бумажная железная дорога своими руками. Все детки будут рады поделке своими руками. Процесс изготовления требует много усидчивости и развивает мелкую моторику. И поделкой играть нужно аккуратно все-таки она бумажная и хрупкая. Спасибо за внимание.
