Подсветка приборной панели Ford Focus 1 светодиодами

Летом совсем не было времени заниматься авто, а дел очень много… Вот наступила осень, темнеть стало рано, а у меня не светится половина приборки…


Пришлось делать…

Как снимать приборку писать подробно не буду, там все максимально просто и понятно: 3 винта для рамки и 4-5 винтов держат саму приборку. Отсоединяем колодку с проводами и вынимаем приборку.

Важно: приборку нельзя переворачивать "лицом" вниз


На приборке три лампочки основной подсветки и куча лампочек подсветки индикаторов датчиков.
Основные лампочки: 12v3w цоколем T7

Решил сразу заменить лампы на светодиоды, ибо лампы накаливания меня не устраивают в принципе.
Покупать готовые мне не хотелось по определенным причинам (не финансовые) ).

На приборке такие своеобразные патроны с лапками, в которые вставляются лампочки. Лапки контактируют с пятаками на плате. Не хотел сильно менять инженерию платы, поэтому решил изготовить переходники.

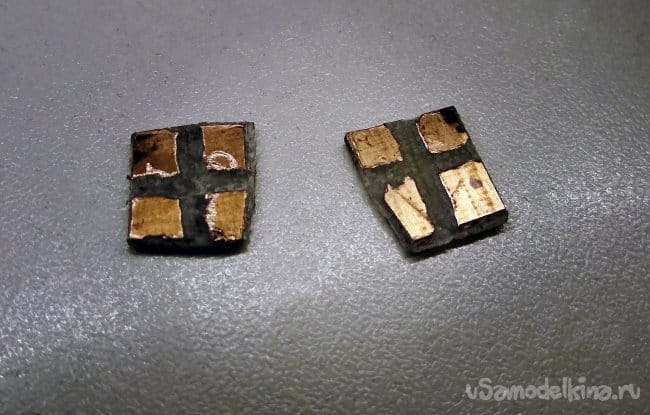

Взял небольшие кусочки фольгированного стеклотекстолита и сделал "дорожки" как на фото ↓

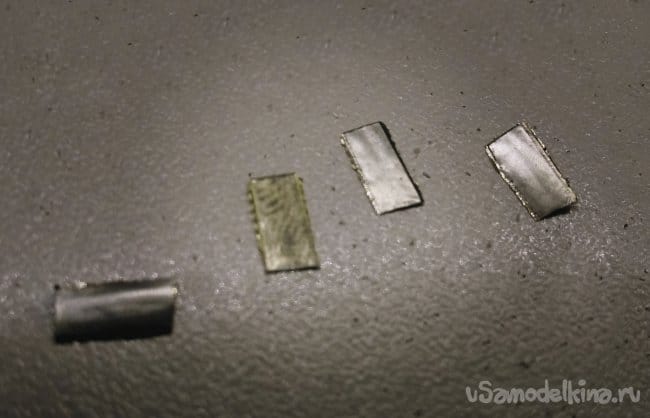

На торец вывел контакты для светодиода с помощью пластинок ↓

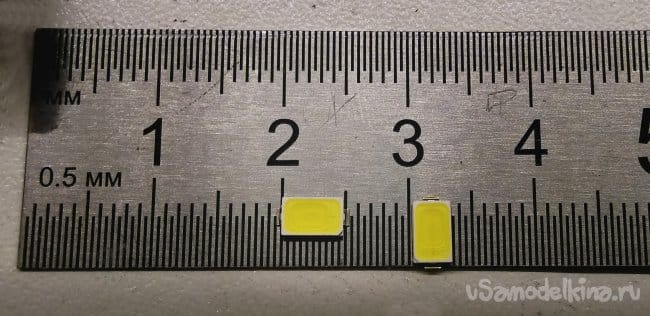

Светодиоды использовал 5040

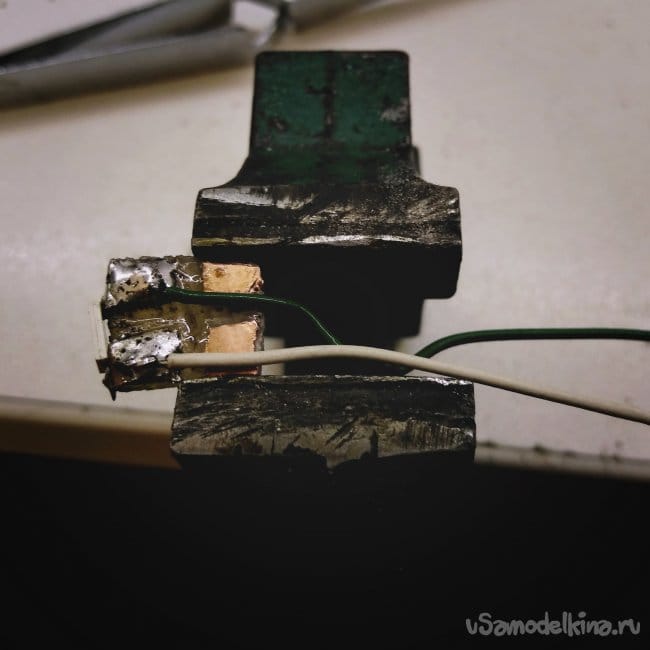

На верхние пятки припаиваем по два контакта для питания светодиодов.


Далее вставляем новые лампы в патроны штатные, выведя провода через штатное отверстия внизу патрона.


Т.к. в авто напряжение сильно скачет, а светодиоды очень этого не любят, надо использовать понижающий преобразователь. Я взял на микрухе LM 2596.

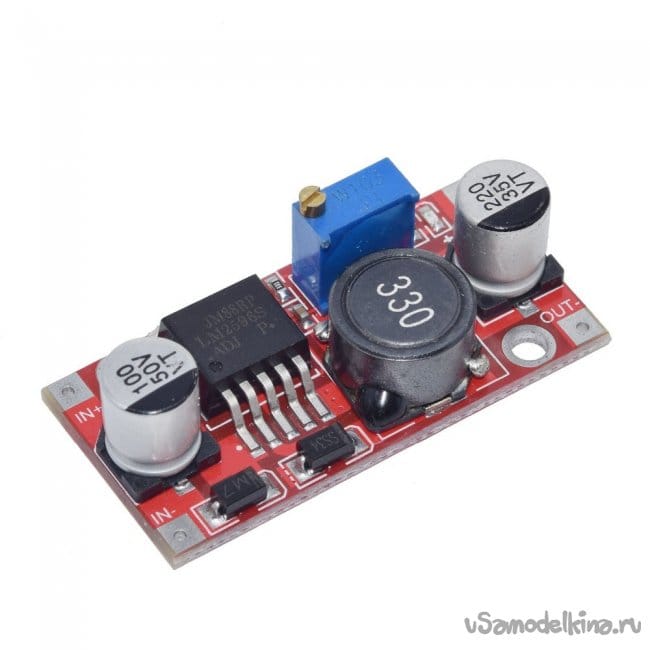

[Преобразователь (модуль) LM2596S является понижающим регулятором напряжения, который имеет широкий диапазон входного напряжений от 3.3В до 35В и выходном напряжении от 1.25В и 37В. Данный преобразователь напряжения может выдавать ток до 3А, работает на частоте 150 кГц и имеет высокую эффективность- 90%. ]

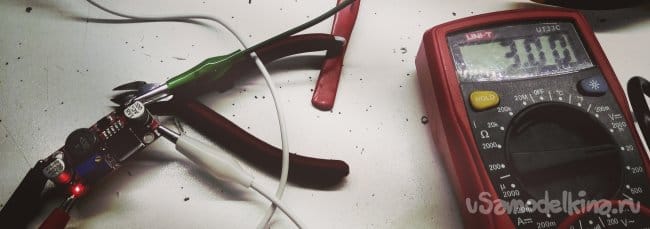

Эти светодиоды нормально работают от 3в, потребляя около 0,25А все вместе, поэтому на dc-dc выставляем напряжение в 3в, крутя винтик потенциометра и используя мультиметр.



Я не стал искать, откуда приходит напряжение на подсветку, поэтому просто припаялся к контактам центральной лампочки. Наверное, было бы правильнее припаяться к трем контактам всех трем ламп для распределения нагрузки, но нагрузка там столь невелика, что оставил так.
Я не знаю, везде ли одинаково, у меня лично плюсовой контакт был нижний, в минус — верхний. Но если кто решится проделывать нечто похожее — обязательно проверьте мультом.




Этот DC-шник очень четко встает в штатную пластиковую заднюю панель.

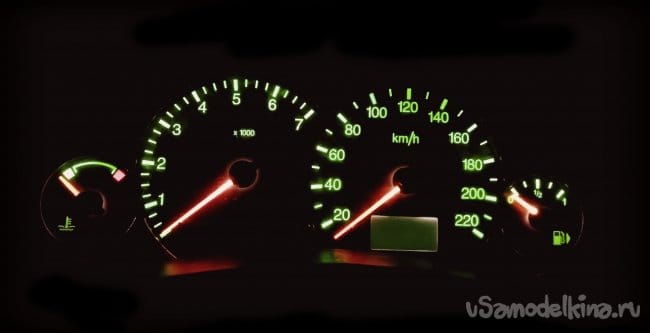

Все собираем, ставим на место, включаем и…

Как сделать дешевые ледоступы

Автоматический сбрасыватель ламп Икеа Тродфри на заводские настройки

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
36 комментариев
  1. Korolev
    Одна из моих первых рацух на заводе в далёком 1980г.! Надо было заменять сгоравшие индикаторные лампочки на панели импортного оборудования, не изменяя конструктива. В цоколь сгоревшей лампочки впаивал светодиод с резистором! Заплатили 40 руб. (целый аванс, межу прочим!) при цене бутылки водки 3 руб. 62 коп.! good
    1. Хатуль Мадан
      ...в далёком 1980г...при цене бутылки водки 3 руб. 62 коп.!
      Не было уже водки по такой цене. Запомнил по тому, что брата в армию провожал и друг женился. "По просьбам трудящихся" цены были 4.12 и 4.62, а в 81-м по тем же просьбам цены подняли до 5.30 и 6.20.
      Я учёный, а на шарлатан! Земля у них круглая, человек от обезьяны произошел, начитаются желтой прессы, понимаешь, а потом им ракеты многоступенчатые подавай...
      1. R555
        Хатуль Мадан , я в душе не.. понимаю откуда люди эти цены на бутылку водки берут, с Википедии что-ли?

        А может они дома эту пустую бутылку хранят? xaxa xaxa xaxa
        Кто не ошибается, тот не делает ничего.
        1. Иван_Похмельев
          откуда люди эти цены на бутылку водки берут
          А это, батенька, "генетическая память" народа.
          drinks
          xaxa
          dance2
          shok
      2. Иван_Похмельев
        3-62 совсем исчезла в 1981 году, в 1980-м по случаю ОИ с ценами не слишком баловались, поэтому "коленвал" ещё можно было найти, хотя более распространены были 4-12, 4-42, 4-62. Начиная с 1981-го пошла 5-30, а в 1983-1984 - "Вот он добрый какой, Андропов" за 4-70. ;)
        1. Korolev
          Иван_Похмельев
          "Вот он добрый какой, Андропов" за 4-70. ;)
          Служил за границей, Интернета ещё не было, в официальных СМИ информация цензурированная, едем со своей в отпуск, зашли в Московский ГУМ - народу никого (тогда, как оказалось, следили в рабочее время), увидел водку и на весь зал: "Глянь! Андроповка!!!", моя: "Валим отсюда! Бегом!" Обошлось! xaxa
        2. Валерий
          "Вот он добрый какой, Андропов" за 4-70.

          Ага. А потом пришёл "Граждане, Отменим Реформы Брежнева, Андропова, Черненко, Если Выдержу". )))))))
          Але нови ностра алис!
  2. R555
    Афтар-нормальный мужик, особо не разжёвывает, видно, что с электроникой дружен (сленг микруха). Показал нам как исправить подсветку. А кто не понял, тот... ботаник.
    Кто не ошибается, тот не делает ничего.
  3. brnjh1
    Цитата: Korolev
    3 руб. 62 коп.!

    Такая цена в начале 70-х была, в конце 70-х мы уже брали от 4-12 и выше, но больше винишком баловались, бедные студенты - агдам, 72, 777, вермут(как вспомню,аж передергивает) и так далее...
    https://spec-24.ru
    1. Валерий
      777
      "три топора".)))))
      А Агдам был классный!!!!
      Да и вермут тоже не плохой...

      Стою на полустаночке, сосу чернила с баночки
      А мимо "Белый Вермут" повезли
      А сердце так колотится, и похмелиться хочется
      Ах, гдеж мои вчерашние рубли?!!!

      (с) фольклор 80-х годов по мотивам творчества Толкуновой.
      Але нови ностра алис!
    2. Иван_Похмельев
      Ещё "Белое крепкое".
      1. R555
        Иван_Похмельев , да Вы же трезвенник, я уверен в этом.

        Учтите все. Вчера был сильный скандал на сайте. И Николай (Админ) нас предупредил, что срач подчистил, но в следующий раз не простит.

        А вы оскорБлять друг друга перестали, так теперь флудом начали заниматься. ireful
        Кто не ошибается, тот не делает ничего.
        1. pogranec
          Вчера был сильный скандал на сайте
          . -Я что то пропустил? Кто с кем скандалил?
          И Николай (Админ) нас предупредил
          -Николай очень лоялен к здешней публике. Я бы сам себя уже раз 5 заблокировал -)))))))
        2. Korolev
          pogranec
          -Я что то пропустил? Кто с кем скандалил?
          Да вот имне не удалось поучаствовать в сваре, даже не знаю, о чём речь, а жаль ... scratch
        3. R555
          Вот и Валерий почти так же спросил.
          Говорю вам, Админ стёр нафиг базар между 6 лицами.
          Кто начал этот неприятный диалог не скажу.
          Скажу лишь одно. Когда ситуация достигла критической массы, я и ещё один известный на сайте человек попытались остановить...
          А тут уже и Админ...
          Лоялен он, конечно, ко всем, только не к Авторам и Журналистам.
          С нас спрос особый.
          Кто не ошибается, тот не делает ничего.
    3. Korolev
      brnjh1
      Такая цена в начале 70-х была, в конце 70-х мы уже брали от 4-12 и выше
      Вы конечно, могли брать и по 4-12, но официальная переоценка водки произошла в августе 1980г., но ещё некоторое время дораспродавалась и по 3,62! drinks
  4. brnjh1
    Цитата: Хатуль Мадан
    по тем же просьбам

    Может ошибаюсь, андроповка самая дешевая была 4-70 это 83-84 год.
    https://spec-24.ru
  5. brnjh1
    Цитата: Валерий
    Да и вермут тоже не плохой

    Лекарством отдавал, бывало из горлышка пьешь, а он обратно просится
    https://spec-24.ru
    1. Валерий
      Как и нынешние "Мартини". Любой вермут содержит полынь! Тем он и вермут.
      Але нови ностра алис!
  6. ino53
    ... "генетическая память" народа....
    "Белое крепкое" 1р 27коп 19 градусов 7 % сахара, "Биле мицне" Украина, 1.22, 19 на 3, "плодово-ягодное"(рабочий коньяк) -92 коп(!), "Сонцедар", которым "крыши можно красить... Студент конца 70-х.
  7. brnjh1
    Цитата: Korolev
    Вы конечно, могли брать и по 4-12

    Да, скорее так, была и по 3-62, но ее почти не было в продаже, а стояла по 4-12. По этой причине и врезалось в память.
    Вы, ребята, хоть через строчку пишите о транзисторах и теристорах, для поисковой оптимизации статьи. В этом основное назначение комментариев... :-)))
    https://spec-24.ru
    1. Валерий
      А мне мейчас более поздняя вспомнилась... "Пшеничная". С винтом!!! Дорогуща-а-а!!!
      П.С. Резисторы и транзисторы! ))))
      Але нови ностра алис!
  8. 2Dem
    Как вы уже могли понять я заглянул сюда слегка обгадить конструкцию и я это сделаю;) DC-DC выбран не правильно. Для светодиодов не важно напряжение, у них есть только напряжение падения, но оно роли по сути не играет. Важен светодиодам ток, а вот его то ограничивать данный модуль и не может. Поэтому умрут они сравнительно быстро.
  9. ino53
    Цитата: 2Dem
    ...DC-DC выбран не правильно....

    То, что дальше написано, понятно, а здесь вопросы:
    1.Что неправильно?
    2.Как правильно?
    3.Предложения по исправлению.
    1. 2Dem
      Изначальный выбор преобразователя неправилен. Автор выбрал его для регулировки напряжения. Это в корне не верно. Работа (яркость) светодиодов регулируется исключительно током, а такого параметра, как напряжение, для светодиодов отчасти не существует. У светодиода есть напряжение падения, оно равно минимальному необходимому, а вот максимального напряжения попросту нет. Существуют DC-DC преобразователи с двумя или тремя подстроечными резисторами, вот они способны регулировать не только напряжение, но и выходной ток. А в данном случае ток ограничен лишь диодом SS34 (он вероятнее всего быстрее всех выгорит при кз), но это слишком большой ток для светодиодов, так что выход их из строя гарантирован.
      1. ino53
        ...Изначальный выбор преобразователя неправилен. Автор выбрал его для регулировки напряжения... А дальше - слова из букваря.
        Правильно, автор выбрал генератор стабильного напряжения, ответ на 1-й вопрос. А нужен генератор стабильного тока, 2-й. Реализация - двухтранзисторный генератор стабильного тока(как пример), желательно на каждый светодиод свой. Лично я поставил бы прямо в цоколе по резистору (что уже приходилось делать), выполняющему функцию генератора не очень стабильного тока.
        1. 2Dem
          Цитата: ino53
          Правильно, автор выбрал генератор стабильного напряжения, ответ на 1-й вопрос. А нужен генератор стабильного тока

          Ну если стоит цель использовать устаревшие речевые обороты, особо это касается "генератора стабильного тока", то да, правильно. Однако даже научная литература использует "генератор стабильного тока" лишь для описания модели (вот где букварь на самом деле), тут же уточняя, что подобная модель на практике недостижима и далее использует термин стабилизатор тока. Так что я лишь использовал более доступные и современные слова.
          Цитата: ino53
          Реализация - двухтранзисторный генератор стабильного тока(как пример), желательно на каждый светодиод свой.

          Не соглашусь с генератором стабильного тока, так как так называемые современные драйверы светодиодов не являются этими самыми генераторами, так как не всегда поддерживают именно стабильный ток через светодиоды. Однако соглашусь с тем, что драйвер нужен на каждый светодиод, что опять возвращает к моему предложению.
          Цитата: ino53
          Лично я поставил бы прямо в цоколе по резистору (что уже приходилось делать), выполняющему функцию генератора не очень стабильного тока.

          Но здесь мы получаем либо потерю яркости, либо мигание через какое-то время. Хотя в данном случае яркостью, думаю, можно пренебречь.
        2. ino53
          ...стабилизатор тока... конечно согласен.
          ...Но здесь мы получаем либо потерю яркости, либо мигание через какое-то время. Хотя в данном случае яркостью, думаю, можно пренебреч...
          Не понял, поясните.
          А, врубился ok Я имел ввиду подключение св. диода с резистором непосредственно к бортовой сети, без драйвера.
          Кстати, про резистор, посчитаем. Примем ток (условно) 20 мА, падение напряжения на диоде примерно 3В, тогда при ограничительном резисторе к51 при заглушенном двигателе, 12,6 В. (12,6 В-3 В)/0,51 к =около 18 мА. При работающем двигателе (14,2 В-3 В)/0,51 к= лень считать. Т.е. в допустимых пределах.
        3. 2Dem
          510 мало, он при 14,2В уже почти 22мА. 560 дает ровно 20мА. В принципе, если по уму, то "правильного" резистора хватит. Однако большинство будет считать как китайцы, от 12, а потом наблюдать моргание. Поэтому, к сожалению, резистор удел тех немногих, кто понимает.
        4. ino53
          ...510 мало, он при 14,2В уже почти 22мА. 560 дает ровно 20мА...
          ОК! И про мощность - 20 мА * 11 В = сущая ерунда, для авто не мощность.
        5. R555
          Я недавно помог в ремонте авто.
          Заодно поставли светоддитики и огрангичительные резисторы. drinks
          Кто не ошибается, тот не делает ничего.
        6. R555
          При этом надо барышне говорить, что традром Нужна Любовь.
          Кто не ошибается, тот не делает ничего.
      2. 2Dem
        Однако, если быть совсем честным, вообще подход автора с использованием DC-DC преобразователя (даже с регулировкой тока) был неверен и опять же вызван недостаточностью знаний. Отсутствие знаний - это не оскорбление и это не позорно. Это я говорю на всякий случай, чтобы не было очередного срача, будто бы я кого-то оскорбил, за современными технологиями крайне сложно успевать и не надо воспринимать критику в штыки. Так вот, современная промышленность выпускает такие классные вещи, как драйвера светодиодов типа NSI45 и NSI50. Конкретно указанные - это устройства в корпусе SOD123, грубо размеры 4*2*2 миллиметра, даже меньше ранее упомянутого мной SS34, способные ограничивать различные токи. Например NSI45020 рассчитан на 20мА, а NSI50350 соответственно на 350мА. Номенклатура у них большая, а возможность работы в параллели делает ее практически бесконечной. Так сделал бы я.
        1. ino53
          ...драйвера светодиодов типа NSI45 и NSI50. ..

          Цена вопроса, наличие в продаже?
          Стоимость и наличие ОМЛТ известны.
        2. 2Dem
          Естественно подороже резисторов будут. Рублей пять штучка. Доступность такая же, как и у dc-dc преобразователей.
        3. mosalev Автор
          Спасибо, на будущее буду знать и применять)
