    Бесплатное освещение в подсобное помещение и немного альтернативной энергетики.


    Недавно попросили меня высказать свое мнение по поводу ролика «Бесплатное освещение в подсобное помещение»

    Ожидаемой резкой критики ролика ребята не получили, а получили рассказ о том, как что-то похожее делалось нами примерно лет 30 назад. Сам этот ролик трехлетней давности. Сначала пересказ ролика и его анализ, потом рассказ. Автор ролика, в дальнейшем Авт (парень, судя по всему, рукастый, но излишней аккуратностью не страдает), рассказывает об использовании им разницы потенциалов между заземлением и нулевым проводом бытовой сети для освещения помещения. Насколько мне известно, запрета на такие подключения со стороны Энергосбыта и т.п. организаций нет. Итак, Авт рассказывает, как он вначале для изготовления контура заземления готовит четыре штыря из уголка, на внешний вид примерно 32*32*4.

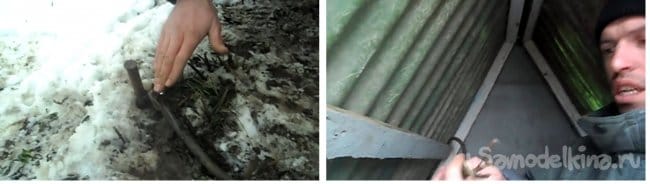

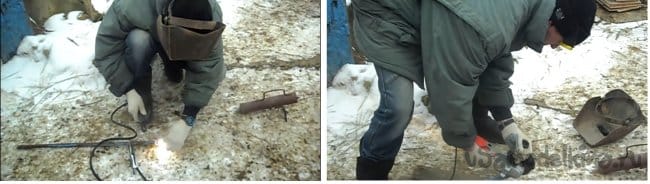

    Авт приварил болты для подключения выводного провода, заострил штыри путем обрезки их болгаркой под углом.

    Зачем болты приварены к двум штырям – непонятно, выход ведь один.

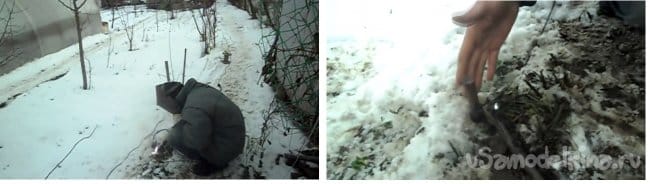

    Забивать штыри зимой в мерзлую почву – не сахар, но летом и так дел хватает.

    Соединяет штыри между собой. Авт подробно не рассказывает, но должно быть так: копается канавка, штырь забивается ниже уровня земли, укладывается стальная проволока диаметром не менее 6 мм, соединение со штырями сварное, после чего все это закапывается.

    Так и оставил штырь торчать? Когда-нибудь споткнется… На ближайшем к объекту штыре болтом подключается медный кабель, видно, что солидного сечения, который протягивается в помещение.

    Непонятно, почему в темноте, Авт определяет нулевой и фазный провода. И вот ключевой момент – измеряет, есть ли напряжение между землей и нулем.

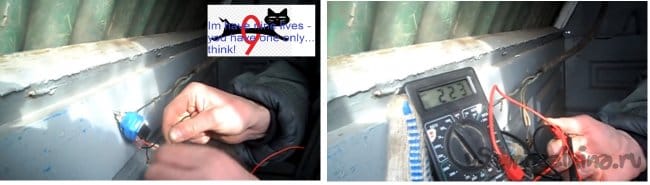

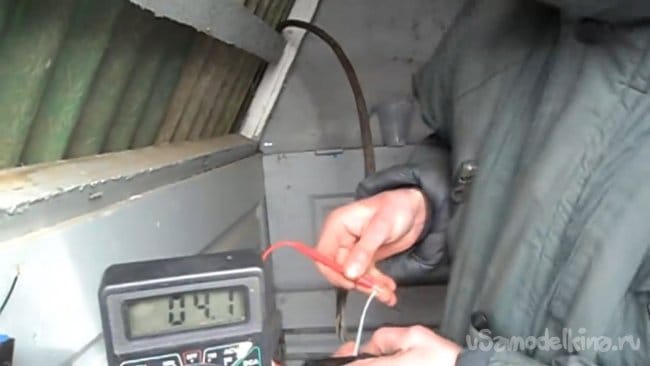

    Напряжение есть, пляшет в районе 4 В. Неплохо, я измерил у себя, всего 1,3…1,5 В. А вот дальше начинается такое, за что проф. электриков отправляют на переаттестацию.

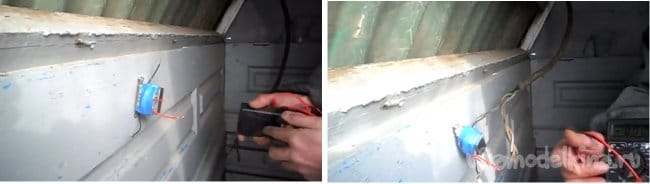

    Для повышения напряжения Авт использует трансформатор, по его утверждению, 220 В/3 В. Может быть, очень он напоминает изделия от «дядюшки Ляо», хорошо хоть изолента наша, синяя. Авт подключает низковольтную обмотку к нулю и земле, измеряет, что на ВВ обмотке.

    И вот тут его щипануло первый раз. Внимание! Данный материал приведен как информационный, повторение его лицами, не имеющими третьей и выше группы допуска по эл.безопасности категорически не рекомендуется!

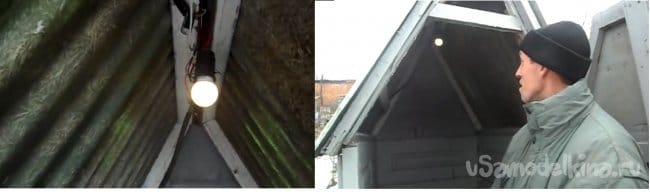

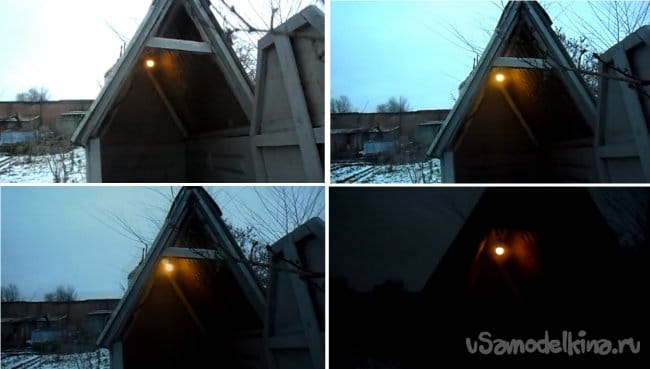

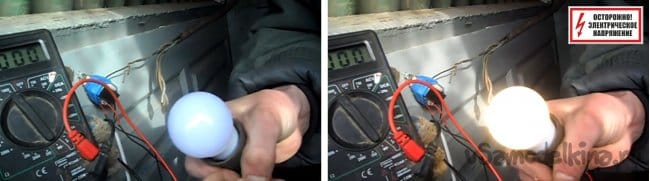

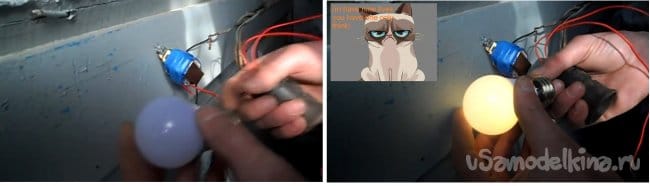

    Для проверки нагрузочной способности Авт подключает светодиодную лампочку 220 V, 3 W, делает это с риском для жизни, но лампочка загорается. Ура! Но яркости маловато.

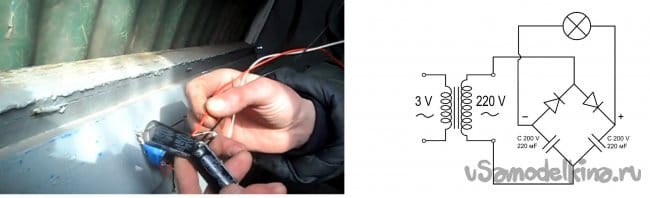

    Проблему Авт решил так – установил выпрямитель-удвоитель напряжения, схема автора. По-моему, логично, проще, чем возиться с перемоткой трансформатора.

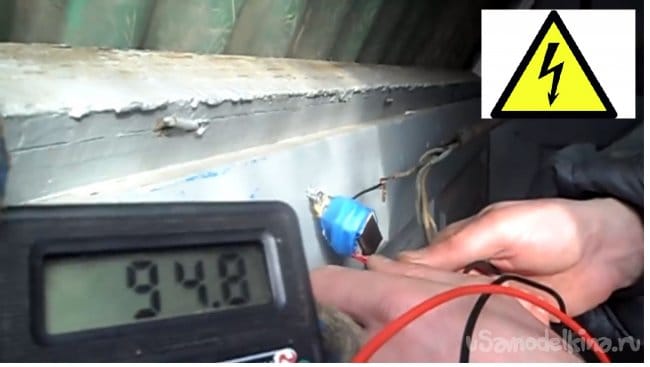

    Подключает, измеряет. Даже на шкале мультиметра светит «HV» - high voltage, высокое напряжение, шутки кончились.

    А ведь работает! И нормально светит… Дальше я молчу – за такой монтаж руки ему надо поотрывать (шутка).

    Автор явно доволен и демонстрирует работу своей системы. Ссылка на его канал под названием «Своими руками» https://www.youtube.com/channel/UCIfvBNNyI8iw5ESNre8Pj2w

    Теперь отвлечемся от него и вернемся лет на 30…35 назад, когда бензин стал таки дороже минералки, стала дорожать и электроэнергия. А ведь всем хочется дешевого, а лучше халявного электричества. Для его получения можно попробовать нарушать законы природы - использовать вечные двигатели, бестопливные генераторы (например), но не у всех получается. Можно попробовать нарушать законы государства – нет, страшновато. Можно попробовать АЛЬТЕРНАТИВНЫЕ ИСТОЧНИКИ ЭНЕРГИИ - крохи, но все же. Аналогичную показанной в ролике (по принципу работы) конструкцию мы с моим другом Генкой тогда собрали у него в частном доме. Контур заземления делать не пришлось, забитые штыри и закопанные ведра (лучший вариант, больше площадь контакта с землей) остались со времен его увлечения радиосвязью. Цель была не зажигать лампочки, а подзаряжать АКБ, составленную из щелочных серебряно-цинковых элементов (самолетных), на которых была построена (и сейчас работает, в 2020г.) вспомогательная 12 В система энергоснабжения дома – частично освещение, через инверторы – холодильники-телевизоры, даже 800-ваттную болгарку через самодельный инвертор тянет. Для зарядки АКБ напряжения много не надо, 15…18 В.
    Бесплатное освещение в подсобное помещение и немного альтернативной энергетики.

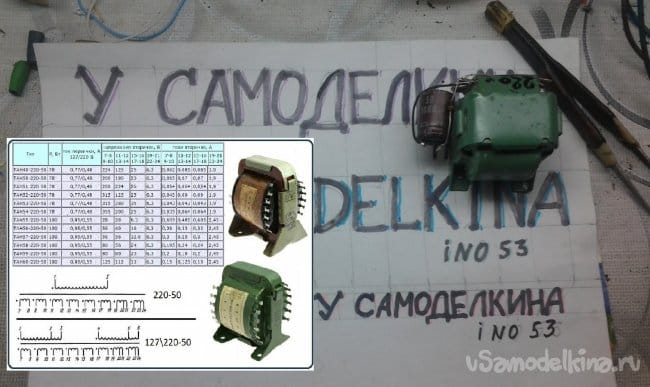

    Трансформатор поставили, в отличии от предыдущей конструкции, солидный, зеленый, ТАН-41 общевойскового применения.

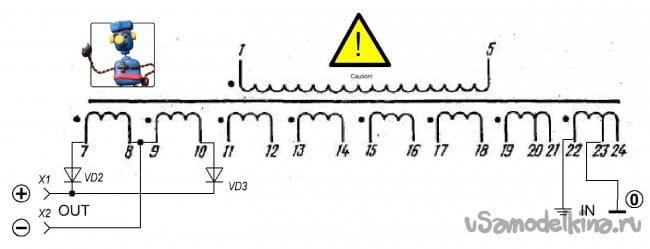

    Трансформатор на фото явно защищен от внешних воздействий получше, чем трансформатор в ролике. Т.к. обмоток у ТАН-41 побольше, схема выглядит так.

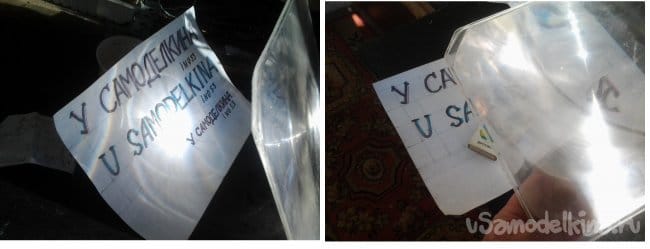

    Диоды для уменьшения потерь германиевые, Д305. Много лет эта схема пусть понемногу, но подпитывает АКБ. И это, конечно, не единственный источник зарядки АКБ. О том, что еще использовалось. Сетевое ЗУ-полный автомат подключалось по мере необходимости во время, когда тариф на электроэнергию низкий, ночью. Хорошо работали ветряки, хотя в городской тесноте ветра маловато. Пропеллерный ветряк, изготовленный из водостойкой бакелитовой фанеры, из корпуса байдарки, расклеился за пару-тройку лет, но показал себя неплохо. Роторный из 3-х (или 4-х?) половинок от разрезанных вдоль бочек слегка поржавел, приобрел какой-то милитаристский вид и стал сильно вибрировать, пришлось повалить. Солидных больших солнечных батарей (СБ) тогда не было, а появившиеся позднее калькуляторные были просто малы по размеру. Что бы собирать солнечную энергию с большой площади на небольшую СБ, мы пробовали использовать линзы Френеля (ЛФ), применявшиеся в оверхед-проекторах (кодоскопах). Дешевая пластмассовая штамповка, но результат таков: ЛФ размером 270*270 мм собирает падающий на нее солнечный свет в пятно примерно 50*50 мм. Эффективность СБ резко возрастает, но есть возможность в солнечный день перегреть СБ.

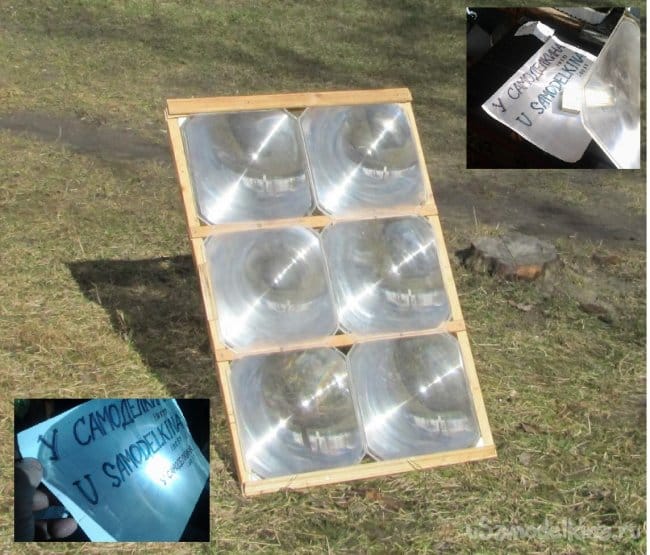

    А вот на фото вариант конструкции с шестью ЛФ, но слишком уж громоздко получилось.

    Пробовали греть ими воду в бачке, только летом горячая вода не слишком нужна, а зимой солнце слабовато светит.

    Схема теплового коллектора. Труба-змеевик в фокусе ЛФ.

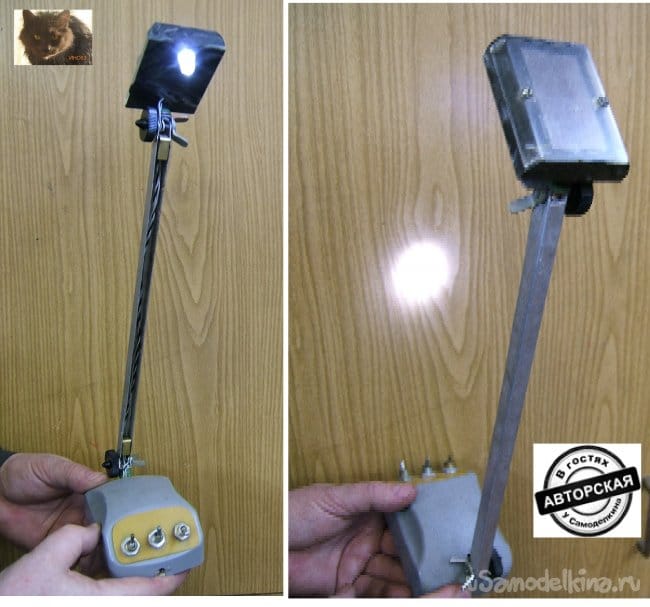

    И еще удачная конструкция тех времен – светильник типа настольной лампы, СБ калькуляторная, аккумуляторы-таблетки, два светодиода. Сколько ему лет – много, можно судить по корпусу основания.

    Были и еще пробы в области альтернативной энергетики, но безуспешные. Все, комментируйте.
