Сменные панели для Бизидомика растущего.

В этой статье я опишу сборку простых (без электрики) панелей для Бизидомика растущего.
Подробное описание сборки и файлы для изготовления каркаса здесь. Бизидомик растущий заготовка

Хорошего качества, и точности исполнения проще всего добиться если резка фанеры будет выполняться лазером, на специальном оборудовании. Сейчас найти контору которая занимается лазерной резкой не составит труда. Это и крупные организации и небольшие фирмы и частные лица. Однако найти специалиста который сделает небольшой заказ недорого и качественно - задача нелегкая.

После резки на деталях остается нагар, интенсивность нагара сильно зависит от качества фанеры и мощности лазера. Как правило, конторы, которые выполняют резку могут произвести шлифовку заготовки после резки.

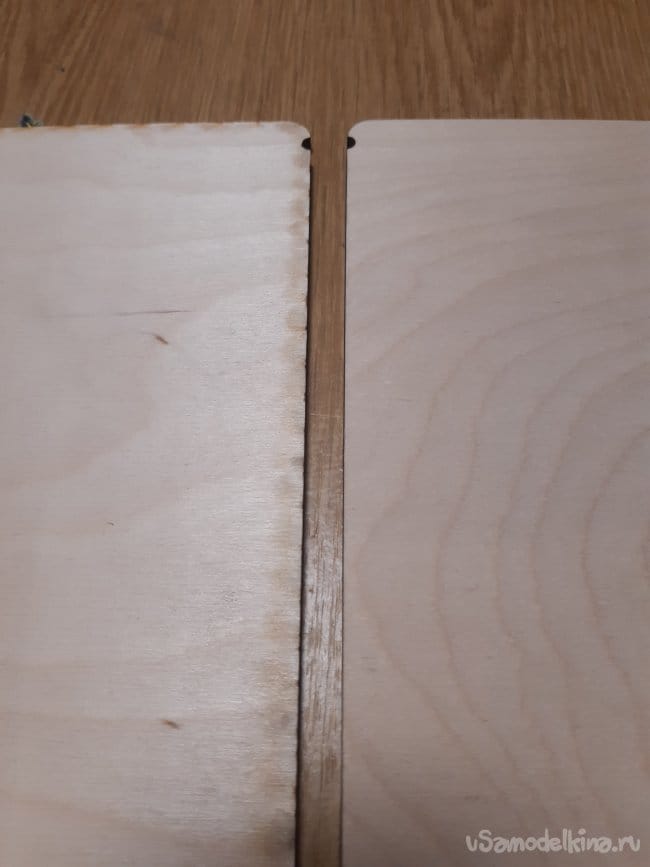

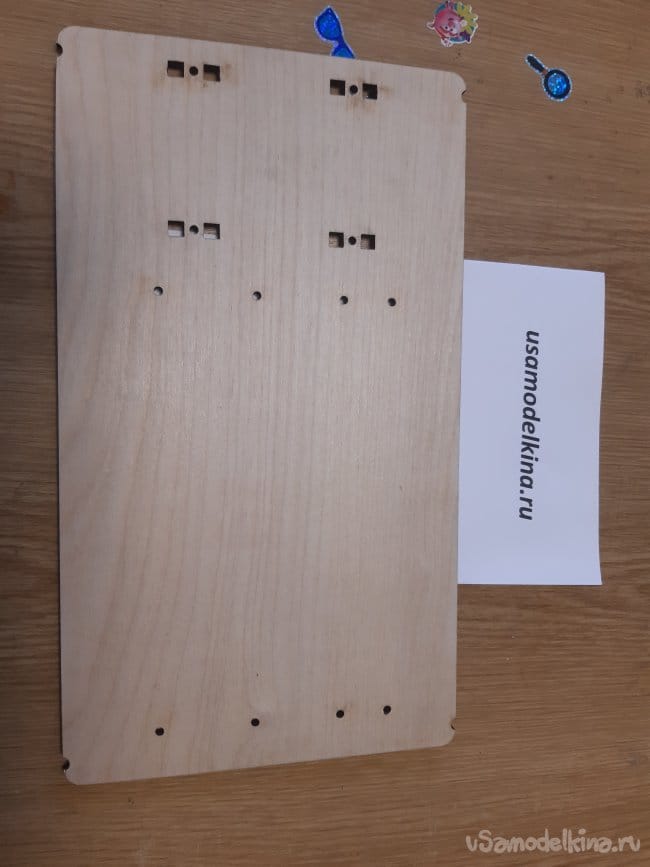

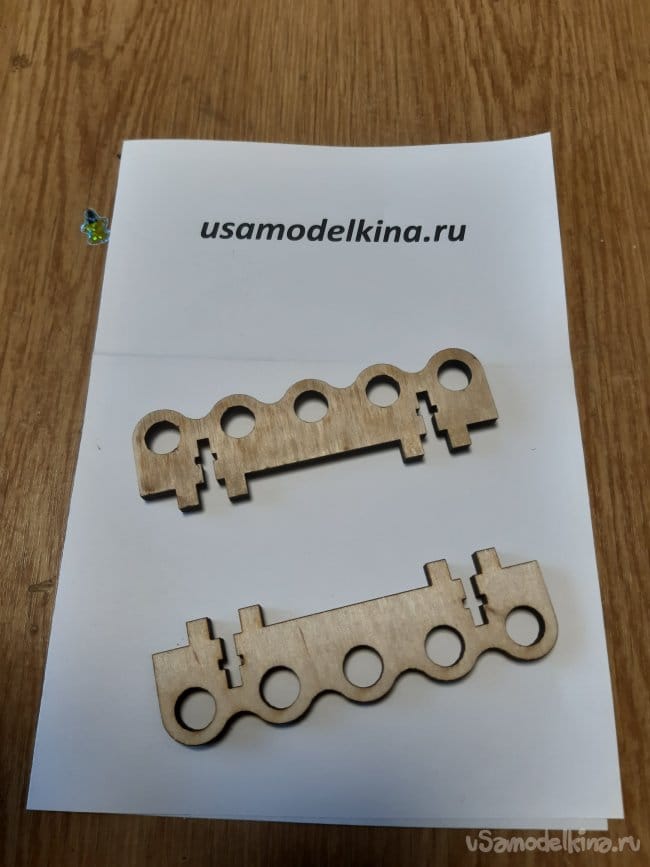

На фото слева заготовка после резки без шлифовки, справа -после шлифовки. Я заказываю резку сразу со шлифовкой, не хочется пылить в квартире…

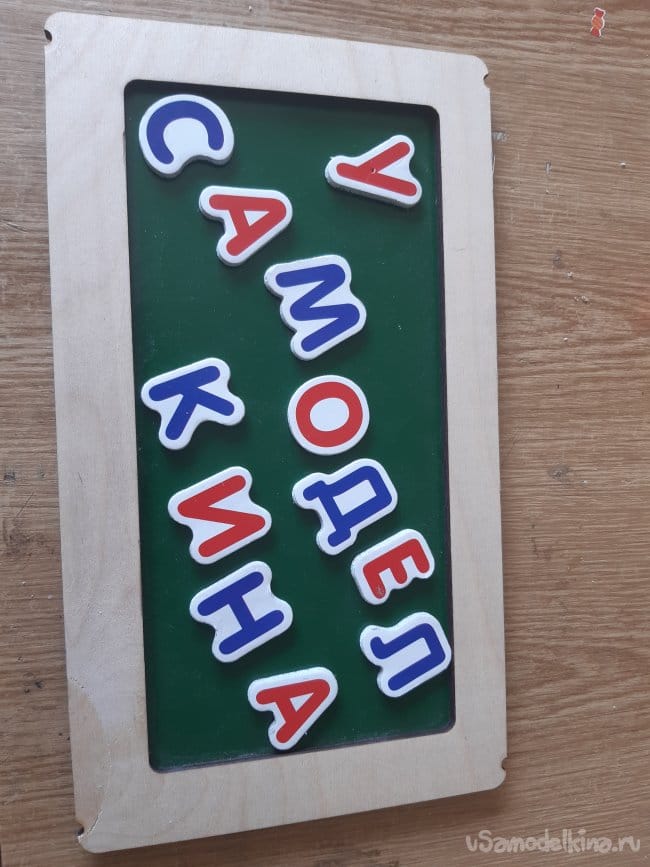

Магнитная доска.


Файлы для лазерной резки.

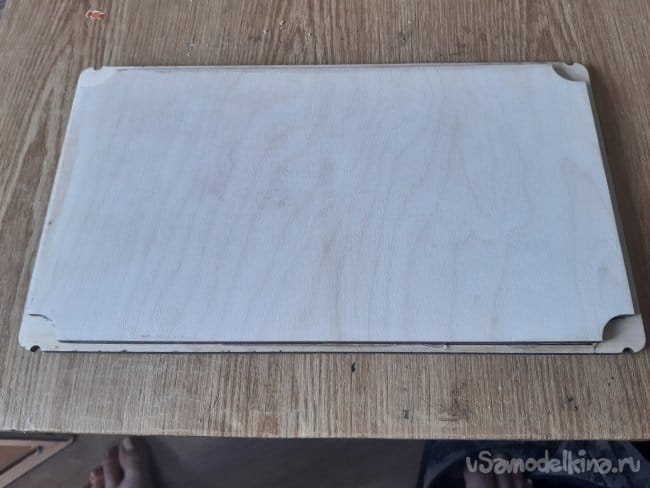

Панель вырезается из фанеры 6 мм. Подложку можно вырезать из фанеры толщиной 3-4 мм., можно использовать и 6 мм. фанеру, но это будет явным перебором.

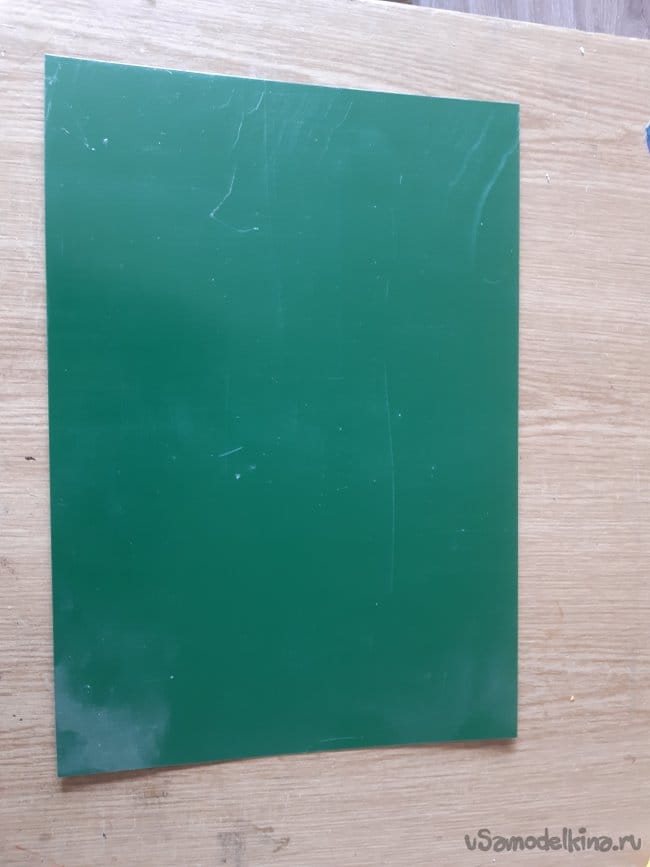

Для изготовления данной панели понадобится непосредственно панель с окошком, подложка кусочек листового кровельного железа, размером 124х254мм, желательно использовать с полимерным покрытием. Вырезать его лучше всего на гильотине, болгаркой или дремелем. Применение ножниц крайне нежелательно. Лист мнется в месте реза, и это значительно затруднит приклеивание.

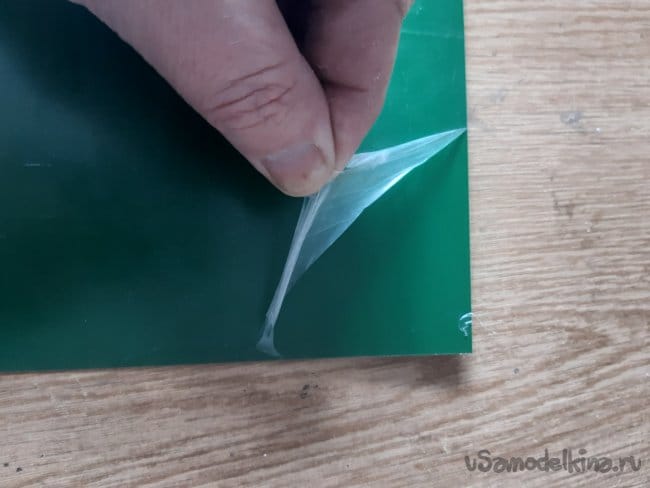

Перед сборкой снимаем защитную пленку.

Собираем бутерброд: подложка -лист железа - панель, предварительно нанеся слой клея (я использовал жидкие гвозди). Клей нужно наносить только на подложку, в противном случае возможно выдавливание клея на лицевую часть панели. Помещаем наш бутерброд под пресс.

И ждем указанное в инструкции время. Я ждал сутки.
*В дальнейшем планирую для изготовления таких панелей попробовать самоклеящуюся магнитную пленку.

Панель счеты

Файлы для лазерной резки
Файлы для 3Д печати
Панель и вспомогательные элементы вырезаются из фанеры 6 мм.
Для сборки данной панели нам понадобятся:
1. Счеты детские 1 шт.
2. Палочка деревянная, диаметром 5 мм. 8шт.
3. Бусины цветные (примерно 10 шт.)
4. Втулка пластиковая 7х3х6мм 2 шт.
5. Набор гаек и болтов пластмассовых.
6. Винт М3х16 = 10шт.
7. Винт М3х20 = 20 шт.
8. Гайка М3 квадратная = 6 шт.
9. Гайка М3 с капроновой вставкой 2 шт.
10. Гайка М3 шестигранная 2 шт.

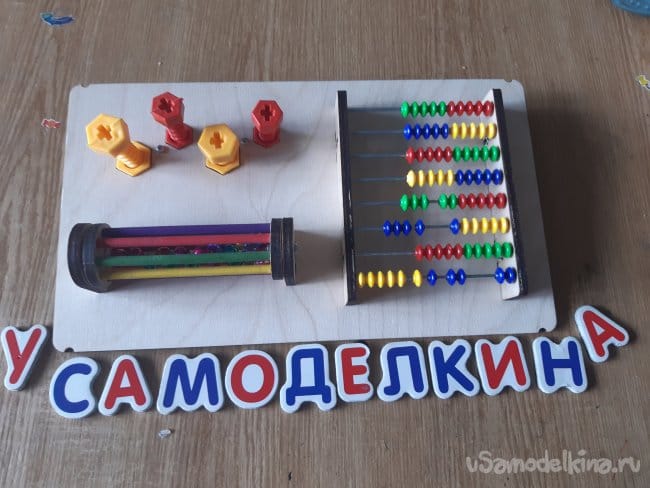

Сборка данной панели не должна вызвать затруднений. Сначала собираем барабан.
Вырезаем 8 палочек длинной 100 мм. Окрашиваем их в разные цвета.

Вставляем вырезанные палочки боковину барабана. Предварительно намазав их концы клеем.

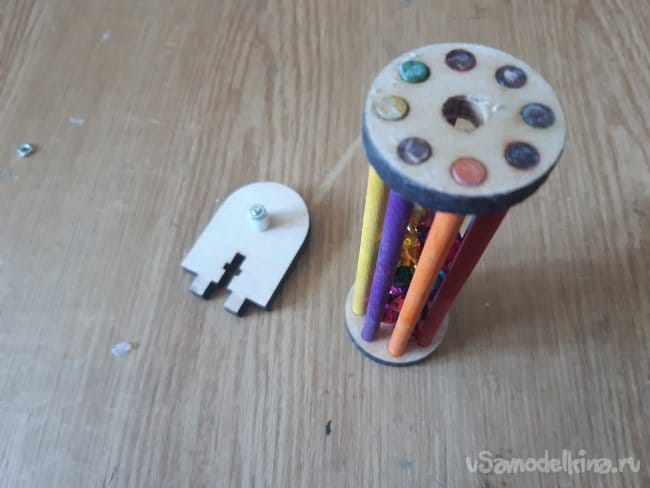

Засыпаем необходимое количество бусин.
Наносим клей на свободные концы палочек. И надеваем вторую боковину.
Проверяем параллельность боковин, при необходимости поправляем.

Оставляем сохнуть.

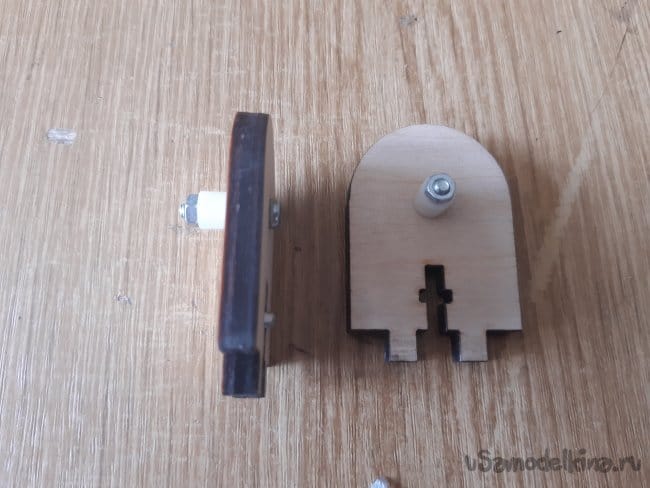

Собираем держатели барабана.

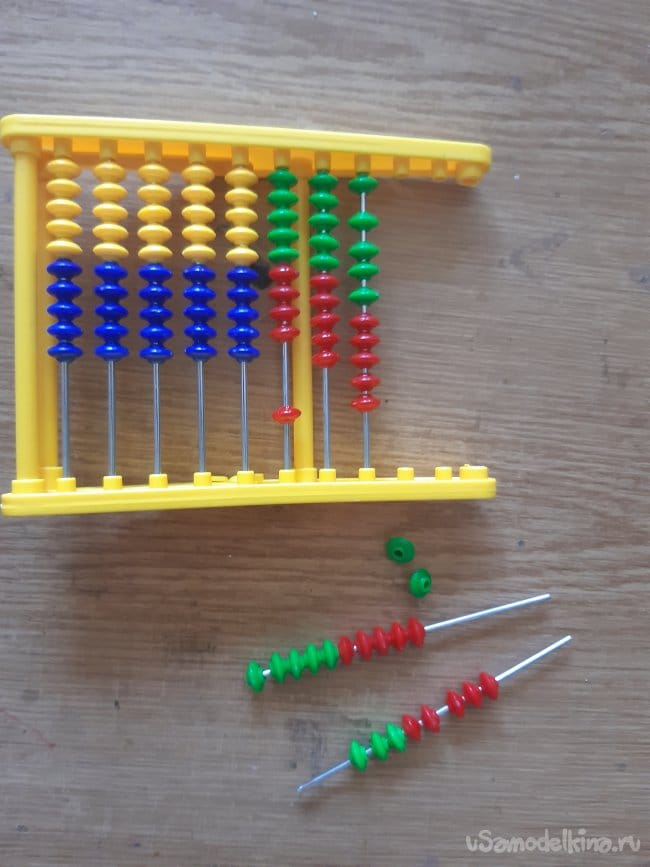

Разбираем счеты.

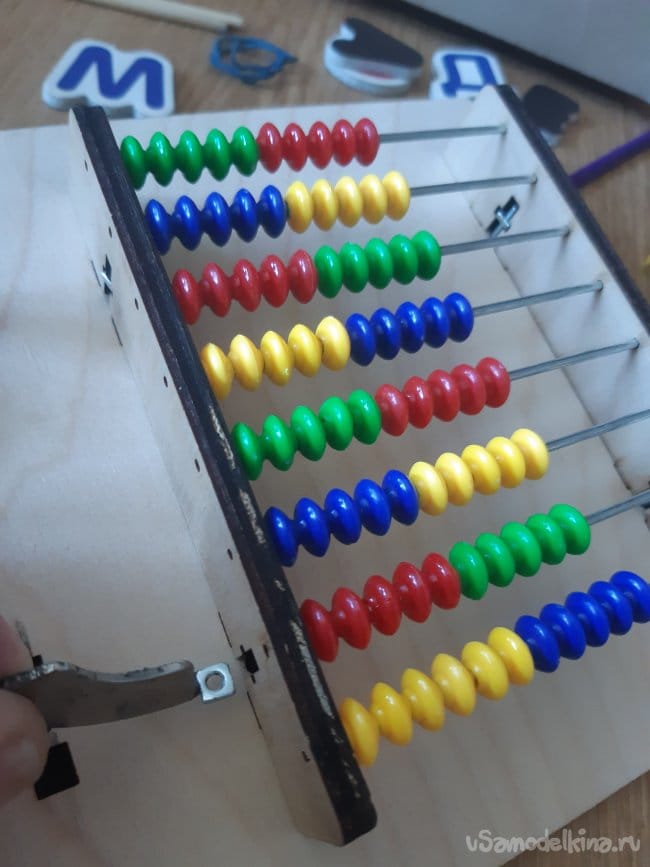

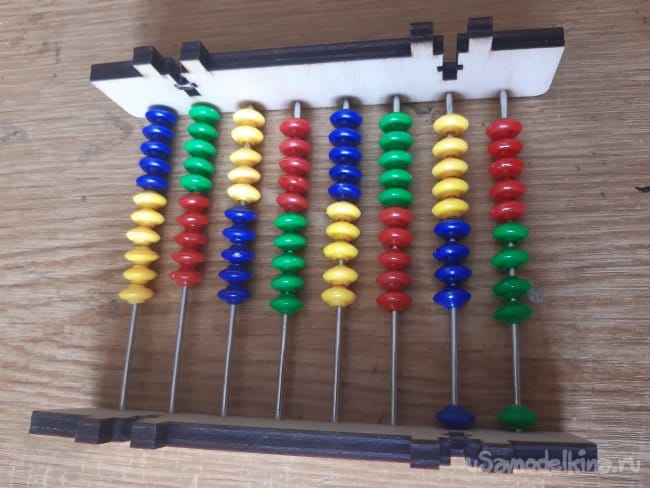

Впрессовываем нитки счет вместе с костяшками в новые боковины.

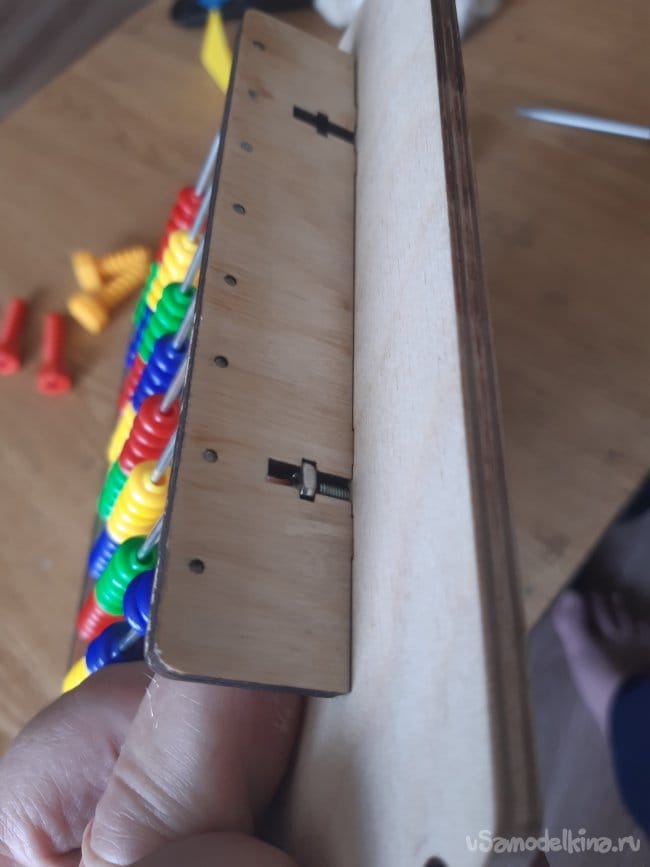

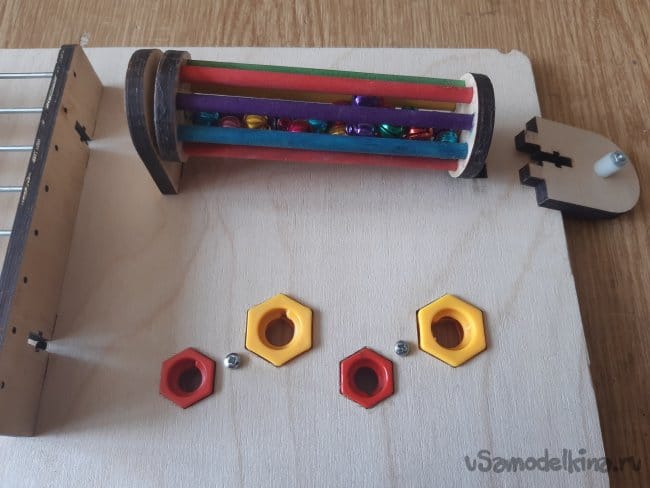

Можно устанавливать счеты и барабан на панель. Крепим данные элементы к панели с помощью винтов М3х16 и квадратных гаек.

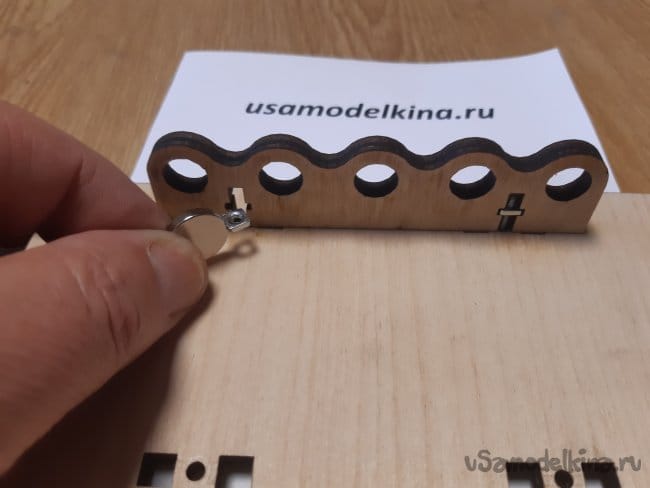

Обычный магнит поможет вам значительно облегчить процесс установки гаек боковин.

При монтаже барабана сначала устанавливаем один держатель, далее вставляем барабан

и крепим второй держатель.

Устанавливаем гайки в вырезы и фиксируем их распечатанным держателем гаек.


Панель Шнуровка.

Файлы для резки.
Файлы 3Д печати., еще
Список необходимых комплектующих.
Винт М3х16 = 4 шт.
Винт М3х12 = 8 шт.
Гайка М3 квадратная = 4 шт.
Майка М3 шестигранная = 8 шт.
Шнурок длинной 100-110 см. = 1 шт.
Застежка молния 19 см. = 1 шт.
Застежка типа Фастекс 25мм. = 1 компл.
Стропа шириной 25 мм. = 0,3м.
Застежка типа Липучка = 0.3м.

Заготовка и дополнительные элементы вырезаны из фанеры 6 мм.

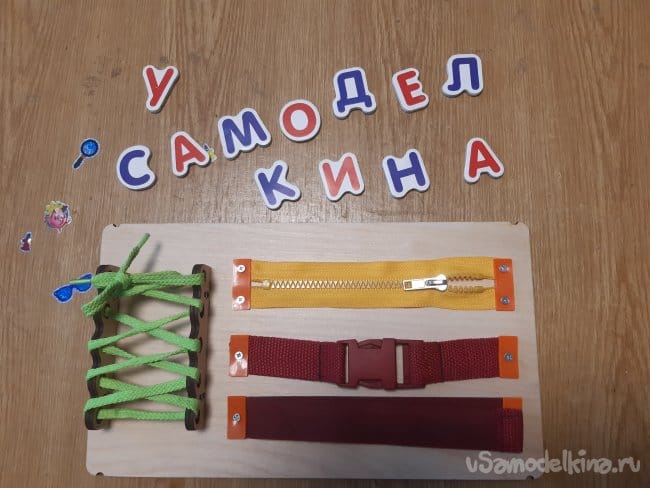

Сборка этой панели очень проста. Используя квадратные гайки М3 (din 562) и винты М3 (например, din 87) длинной 16мм. крепим планки для шнуровки к самой панели.

Значительно облегчить процесс установки гаек в паз планки поможет обыкновенный магнит.

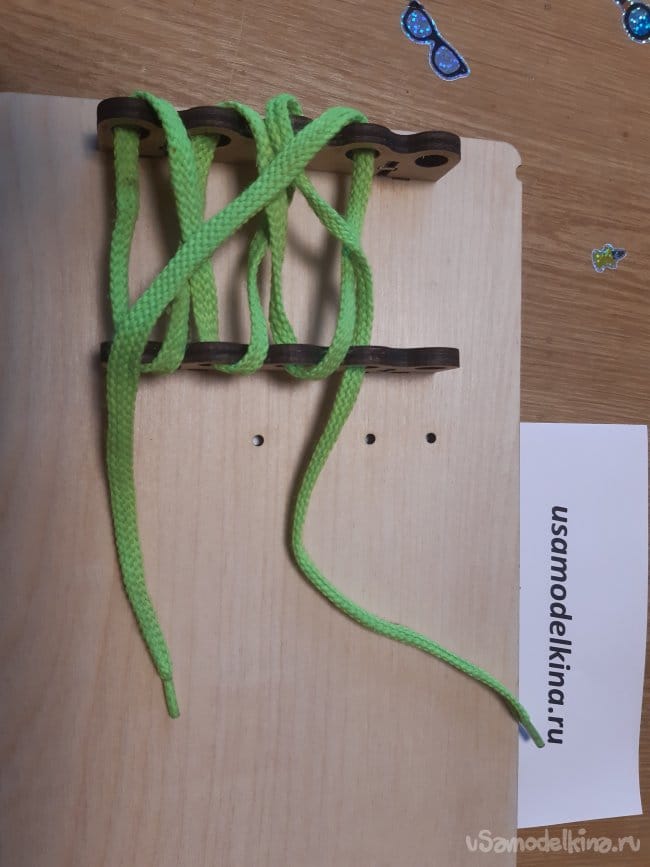

Затягиваем винты и вдеваем шнурок. Я использовал шнурок длинною 100 см. Когда шнуровка выполнена туго, этой длинны достаточно, но лучше, если его длинна будет 110 см.

Подготавливаем застежку молния,

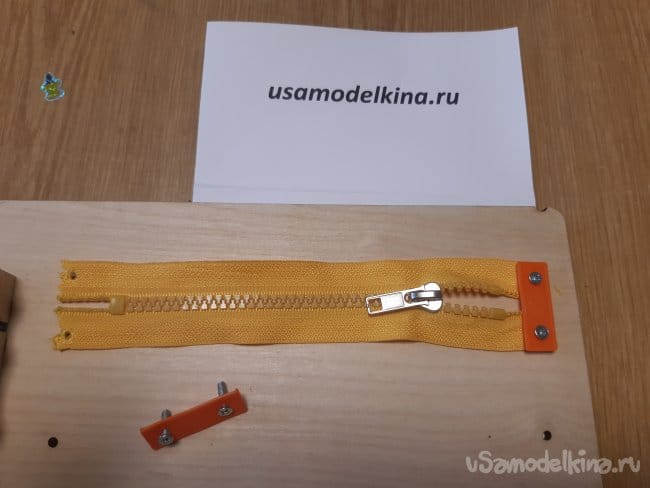

застежку фастекс и липучку.

Их длинна должна быть 19 см. (можно 20).

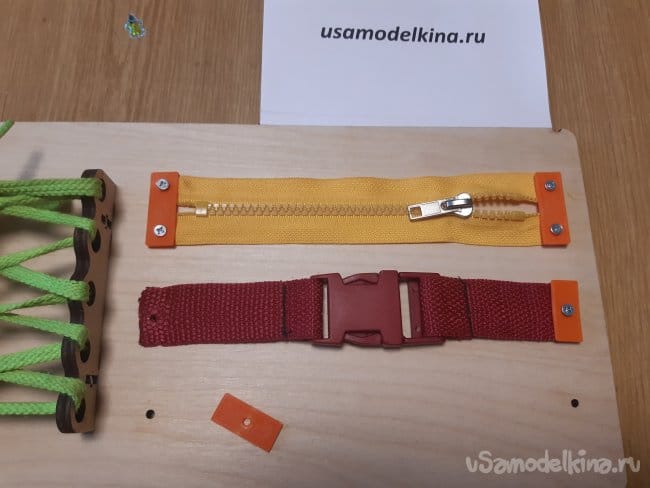

Для оформления краев я применил декоративные шайбы напечатанные на 3д принтере.

Но можно использовать просто винты МЗ с увеличенной шляпкой. Например din 967.

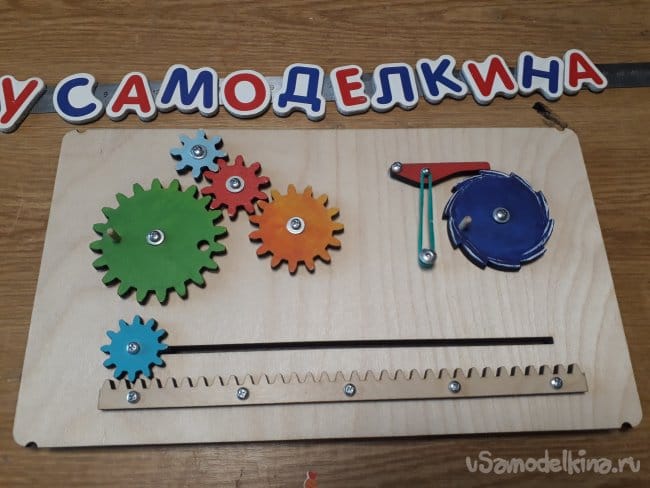

Панель шестеренки

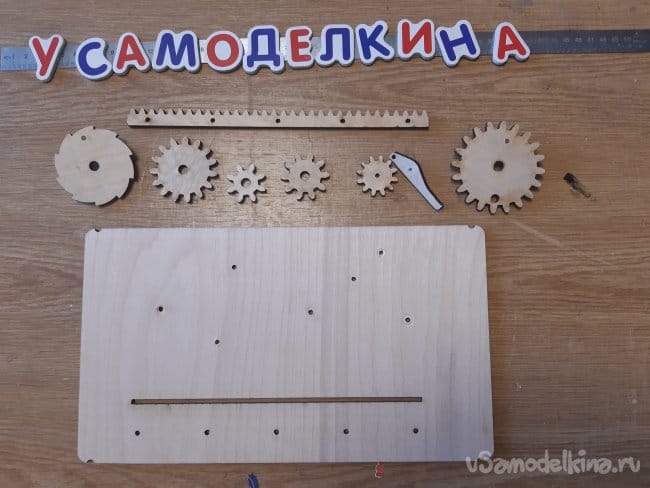

Заготовка самой панели и шестеренок вырезаны из 6 мм фанеры, с последующей шлифовкой.
Файлы для резки.

Кроме этого, для сборки потребуются следующие материалы:

• Винт М3х16 - 13 шт.
• Гайка М3 10 шт.
• Гайка М3 с нейлоновой вставкой DIN 985 - 2 шт.
• Шайба М3 12шт.
• Втулка пластиковая 4х7х6
• Заклепка вытяжная 4.8х10 – 1 шт.
• Палочка диаметром 4 мм. – 1 шт.
• Резинка
• Грунтовка и краска по вашему выбору

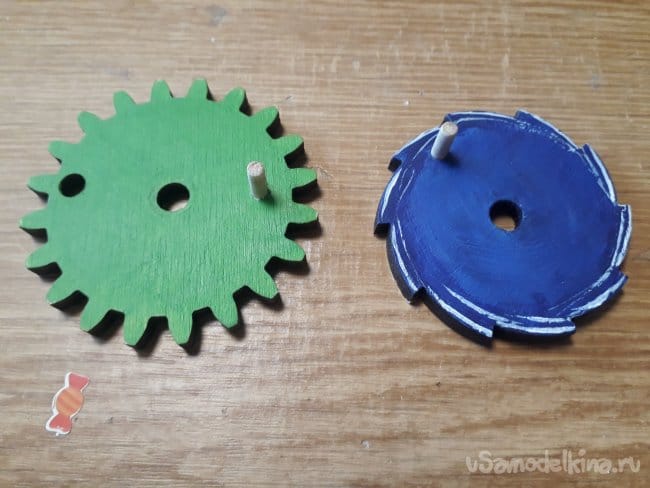

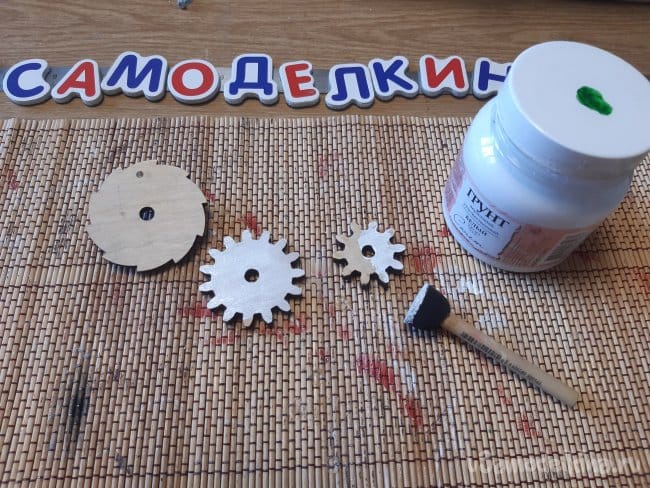

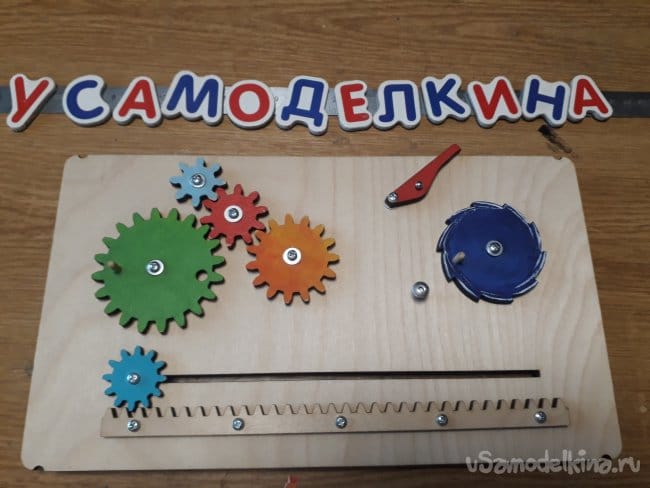

Шестеренки можно оставить естественного цвета, но все таки лучше окрасить акриловыми красками ярких цветов. Это привлекает внимание ребенка, к тому же во время игры можно изучать цвета. Попросить ребенка показать красную шестеренку, или спросить какая шестеренка больше синяя или зеленая? Для получения хорошего результата шестеренки нужно сначала про грунтовать на 2 раза. Я использовал акриловую грунтовку.

После высыхания грунтовки, покрыть краской желаемого цвета. Лучше, это тоже сделать в два слоя.

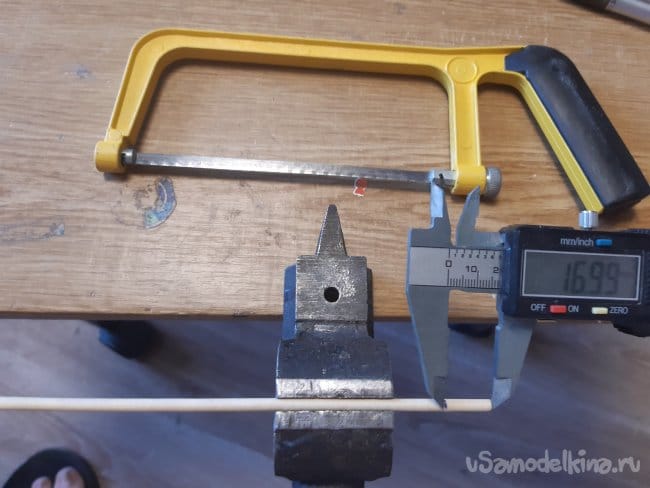

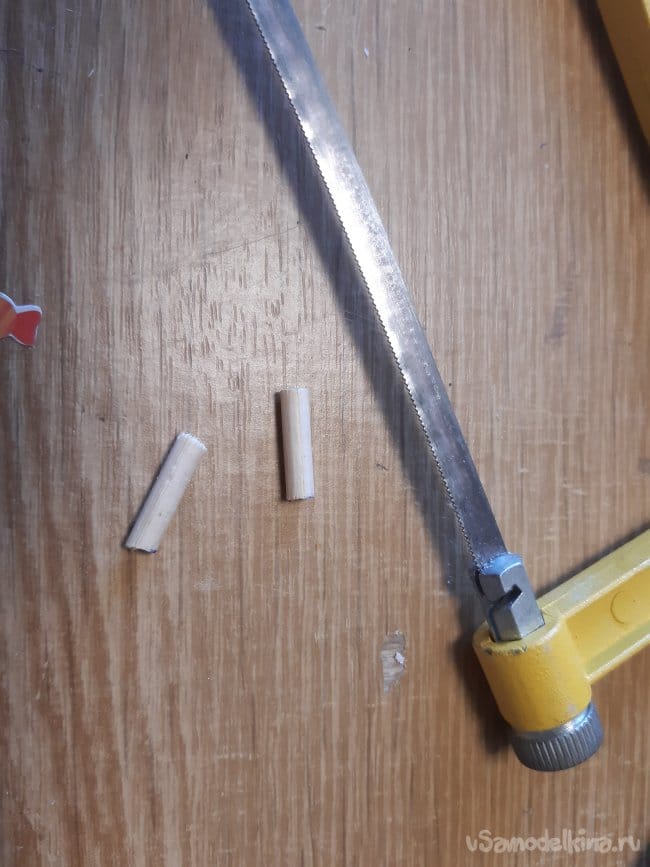

Готовим ручки для шестерёнок. Отрезаем от палочки две заготовки длинною 16-18 мм.

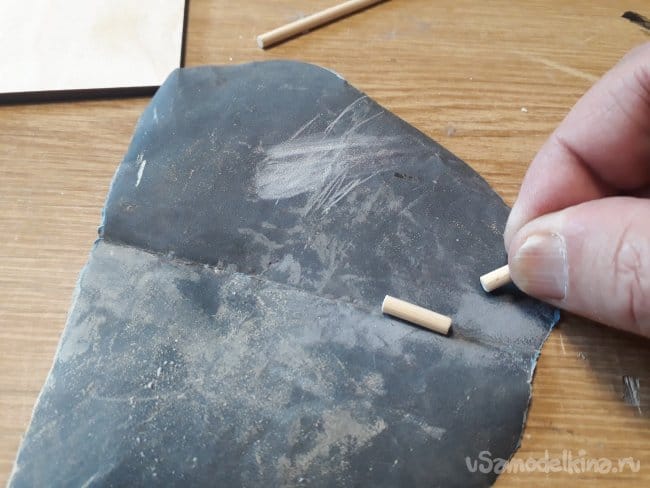

Края слегка обрабатываем наждачной бумагой. Если считаете необходимым, то можно немного обработать наждачной бумагой всю заготовку.

Но не переусердствуйте, они должны плотно входить в посадочные отверстия.

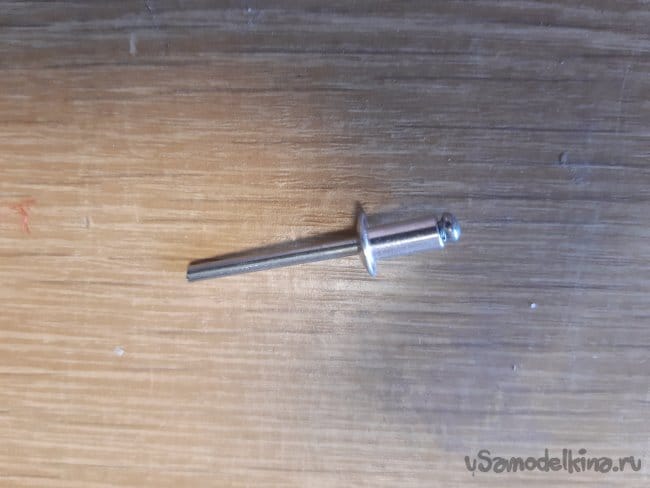

Далее готовим фиксатор храповика. Берем вытяжную заклепку 4,8 х 10.

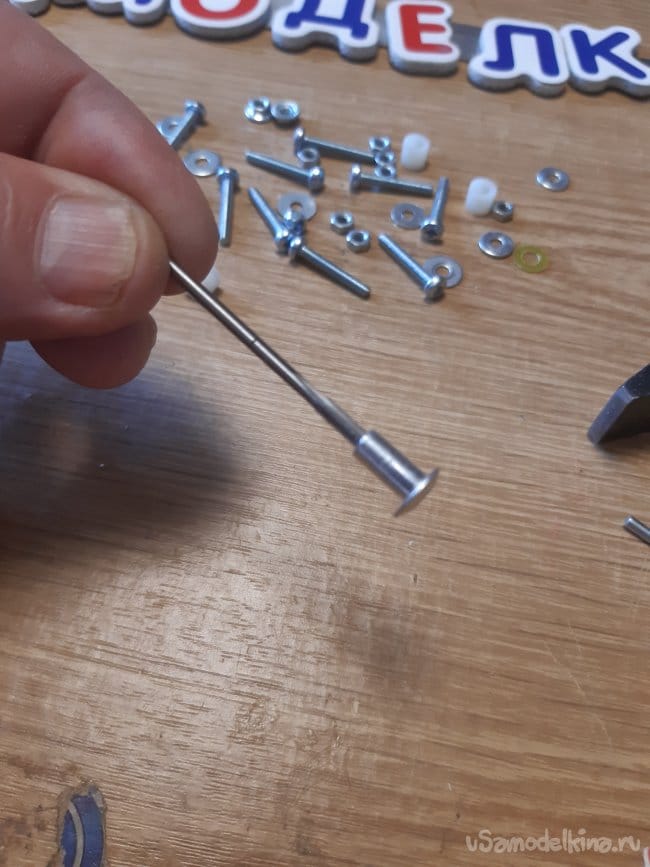

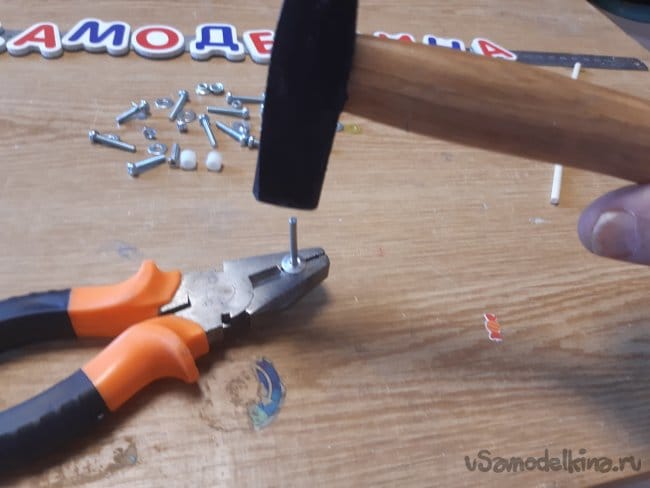

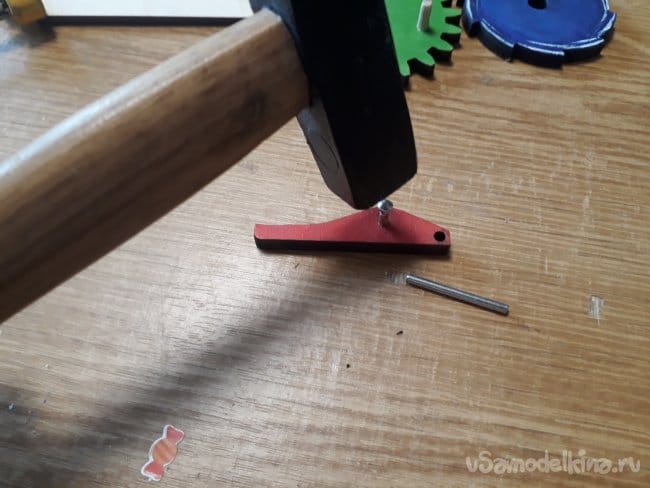

Легким ударом молотка выбиваем из нее сердечник.

Внутри заклепки, метчиком М3 нарезаем резьбу.

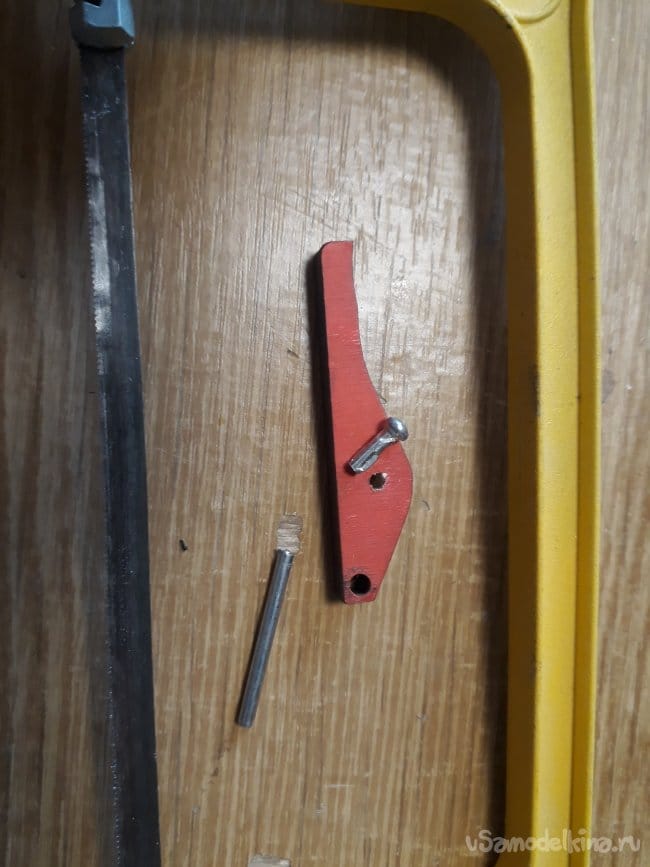

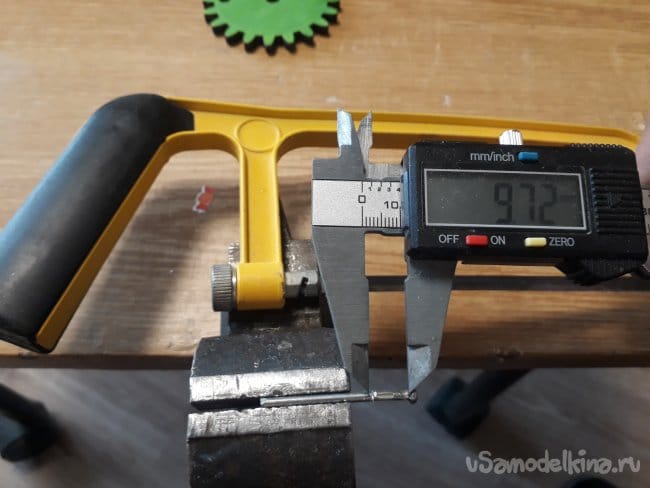

Вытяжную часть заклепки тоже пустим в дело. Отрезаем кусочек, длинною 10-12 мм. (Считая от шарика)

И запрессовываем его в фиксатор храповика.

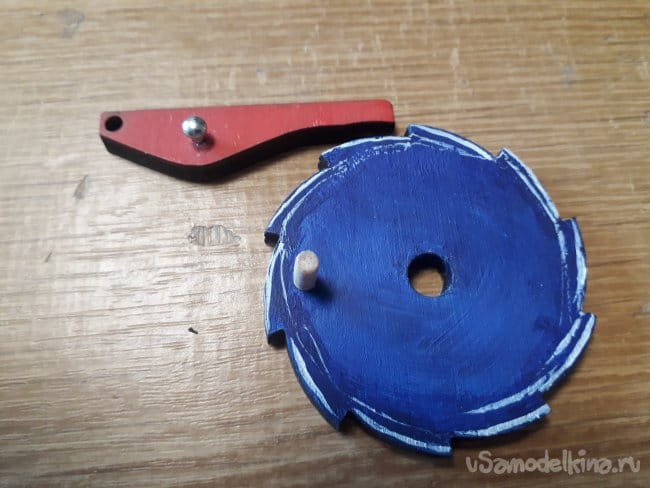

Должно получиться как на фотографии.

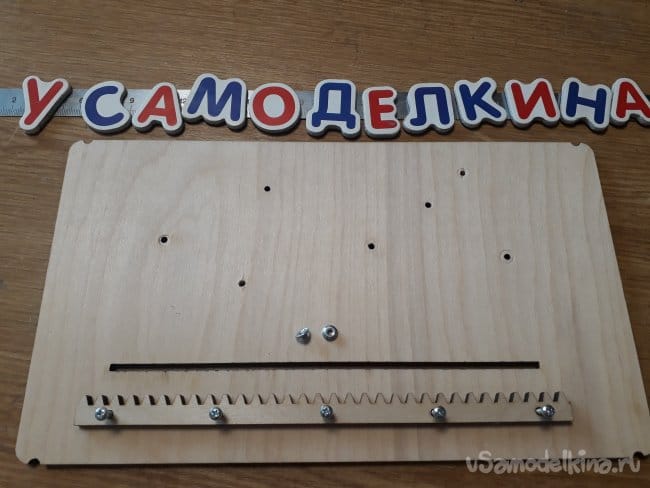

Настало время собирать панель. Устанавливаем на своё место зубчатую рейку, для ее фиксации я использовал винты М3 х 16 и гайки с пресшайбой, но можно использовать любые.

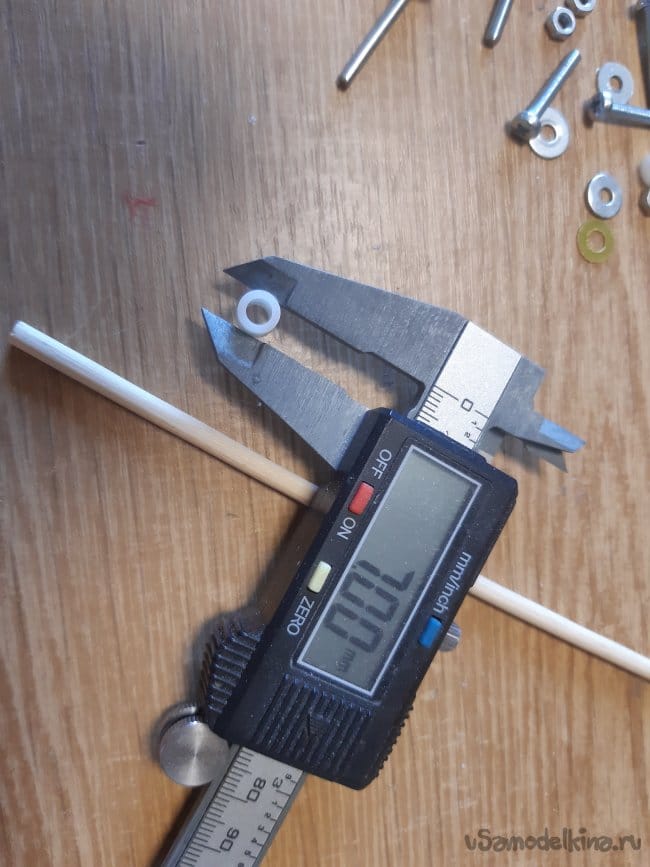

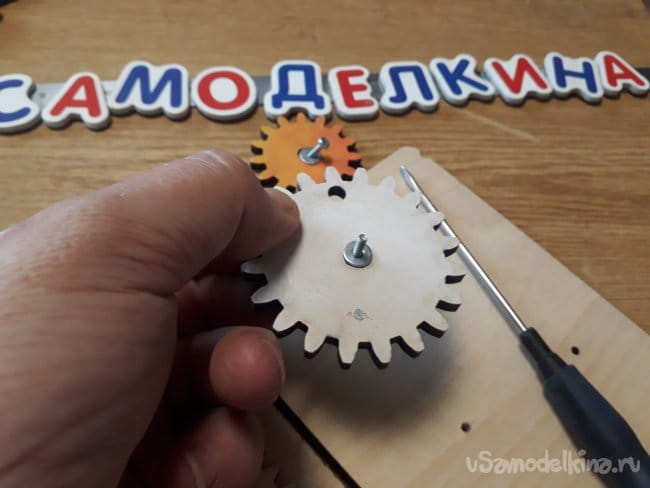

Далее устанавливаем шестеренки. Для обеспечения легкого вращения я использовал капроновые втулки с наружным диаметром 7 мм, внутренним диаметром - 4 мм. и высотой 6 мм.

Дополнительно необходимо проложить шайбы между панелью и шестеренкой и под шляпку винта

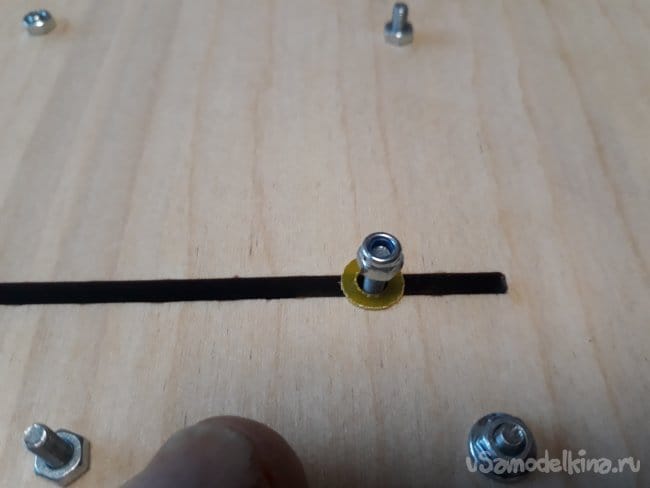

Стопор храповика и шестеренка на рейке крепятся с помощью самоконтрящихся гаек с нейлоновой вставкой. С обоих сторон панели нужно проложить по шайбе. Я использовал пластиковые. Такая конструкция не позволит раскручиваться гайкам, и можно отрегулировать величину зазора для легкого скольжения шестеренки.

С помощью винта М3 х 16 крепим половинку заклепки.

И одеваем резинку.


Панель Лабиринты

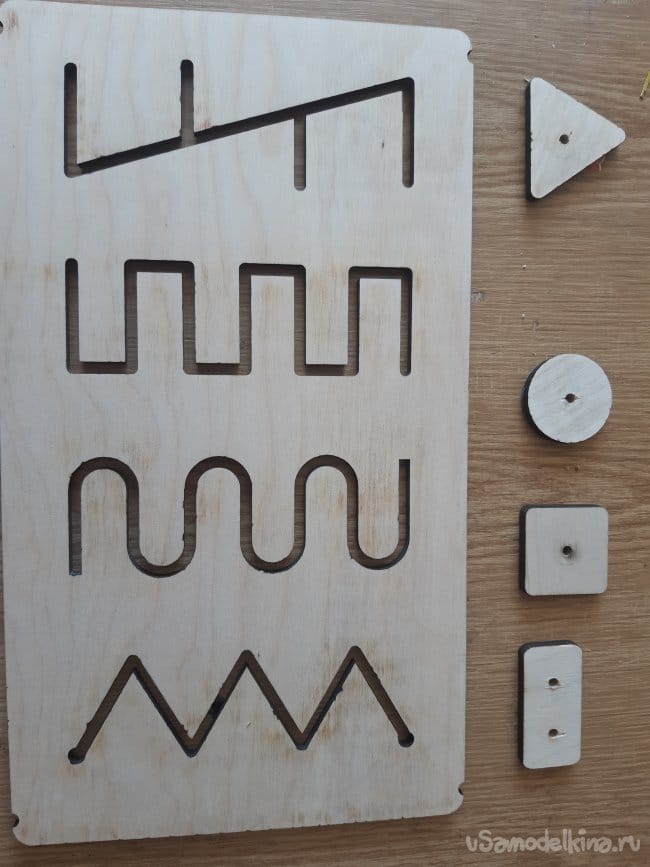

Заготовка самой панели и фишки вырезаны из 6 мм фанеры, с последующей шлифовкой.

Файлы для резки.
Кроме этого, для сборки потребуются:

• Винт М4х16 - 10 шт.
• Гайка М4 с нейлоновой вставкой - 10 шт.
• Шайба М4 увеличенная 12шт. (лучше использовать пластиковые)

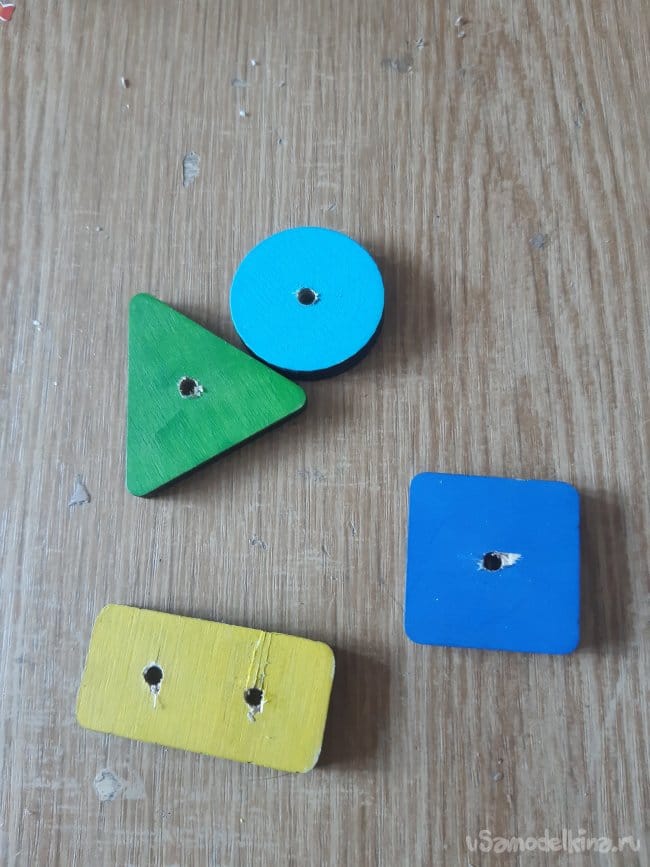

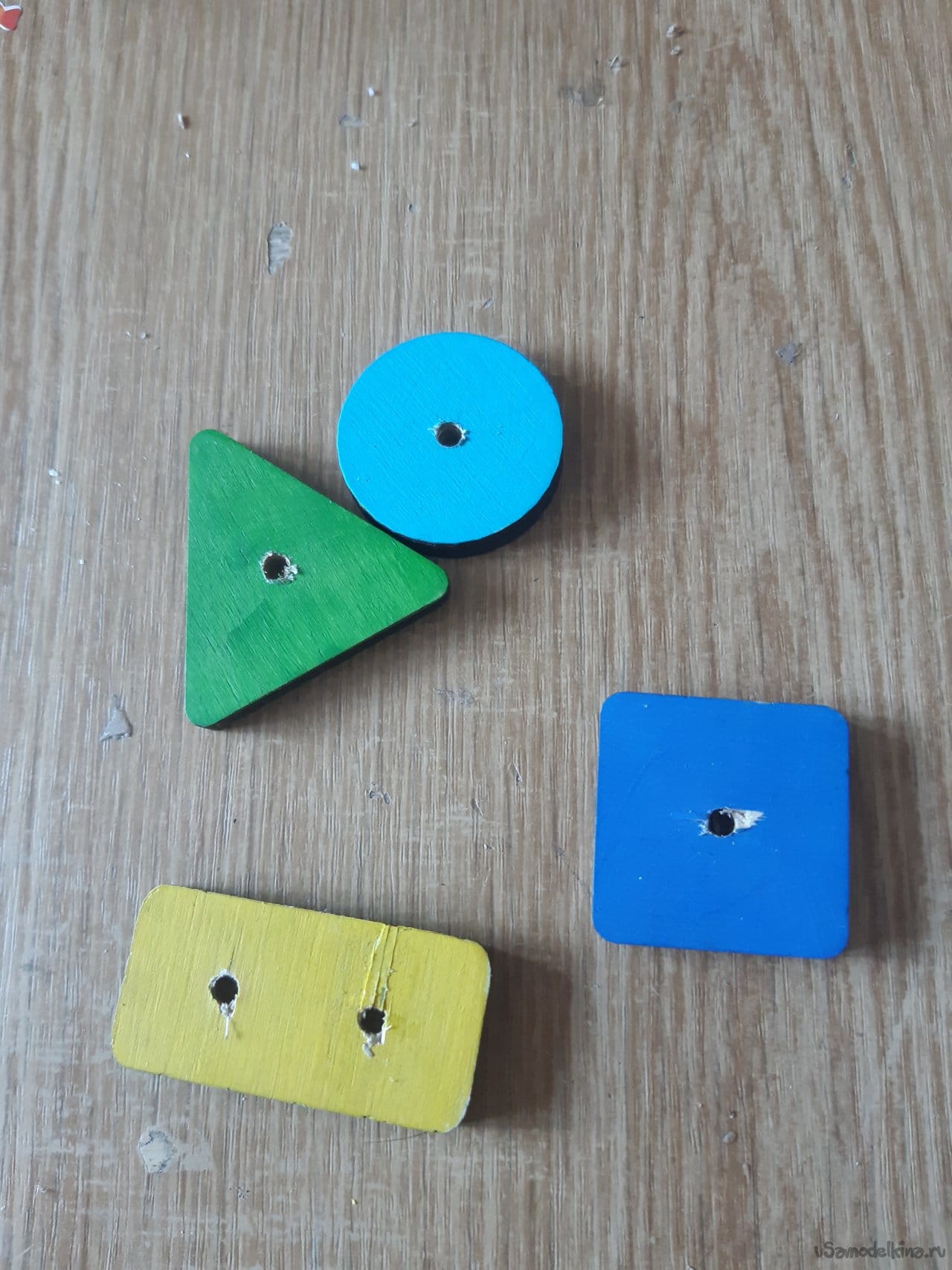

Перед сборкой нужно окрасить фишки в разные цвета. Желательно предварительно загрунтовав.

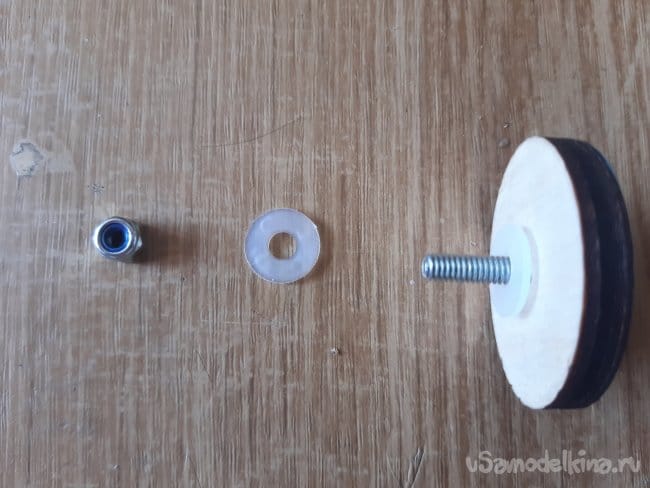

Для улучшения скольжения, между фишкой и панелью прокладываем шайбу. (Желательно использовать пластиковые шайбы.)

Фиксируем фишки на панели с помощью гаек. При сборке надо закрутить винты до упора, а затем ослабить примерно на 3/4 оборота. При использование гаек с капроновыми вставками, вам будет легко отрегулировать необходимый зазор.


Естественно, что совсем не обязательно полностью следовать шагам описанным в данной статье. Вы можете добавлять, заменять или совсем исключить некоторые элементы. Варианты игровых элементов, которые вы хотите разместить на бизидомике ограничены только вашей фантазией, возрастом и интересами вашего ребенка, ну и конечно финансами...
