    Светодиодный настольный фонарь для садовой беседки


    Привет всем. На днях знакомые принесли чайник, который отказался работать. После проверки выяснилось, что тэн приказал долго жить - чайнику прямая дорога на свалку, ибо отремонтировать его выйдет дороже, нежели купить новый. В интернете видел ролик, где один кулибин вмонтировал в такой чайник патрон с лампой накаливания и получилась этакая оригинальная настольная лампа. Вещь простая и на создание такой лампы времени понадобится максимум час-полтора, захотелось и мне сделать что-то подобное, дабы спасти этот уже бесполезный прибор от тлена и забвения, а природу от загрязнения пластиком и стеклом, заодно добавить в садовую беседку освещения в виде такого эксклюзивного фонаря.

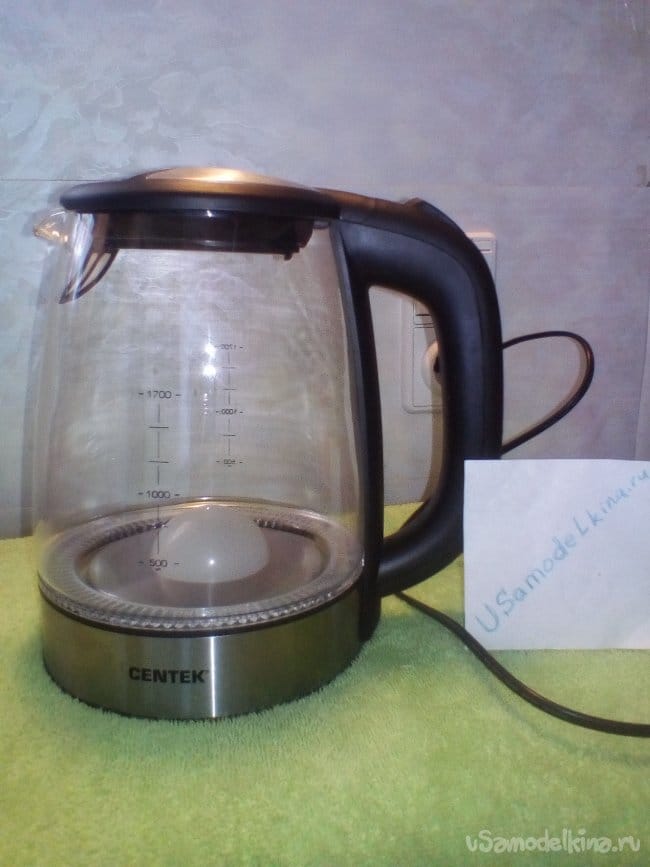

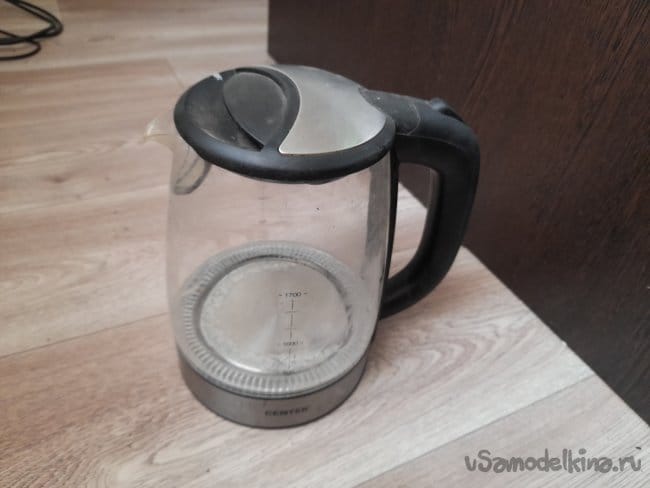

    Собственно, сам виновник торжества:

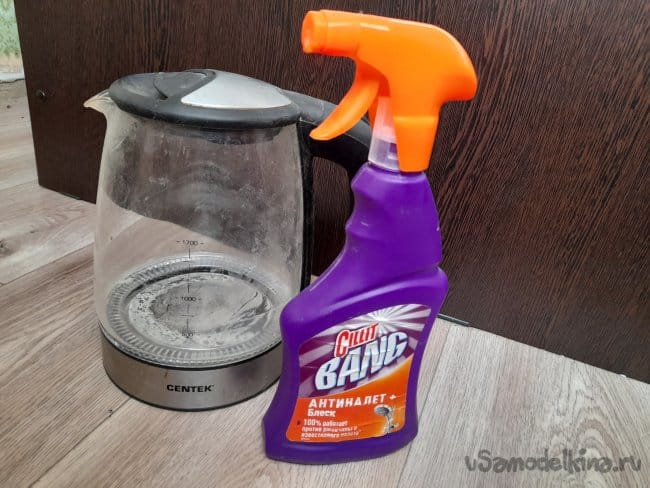

    Сначала пришлось чайник отмыть от накипи, для чего воспользовался средством Cillit Bang, (жаль, что нельзя таким способом отмыть почки после такой воды, за которую мы платим 82 руб. 62 коп за метр кубический).

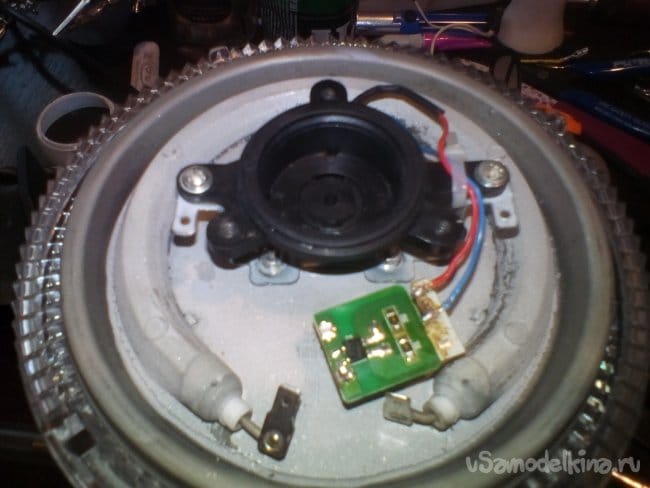

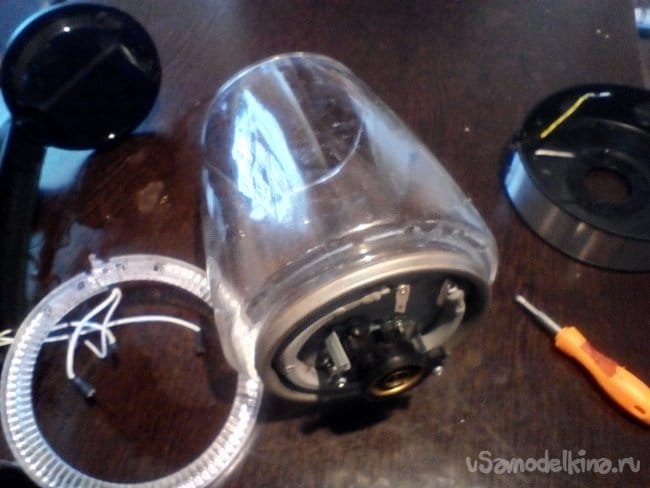

    Разобрал, удалил ненужные детали типа контактных колец, термопредохранителя, проводов и подсветки.

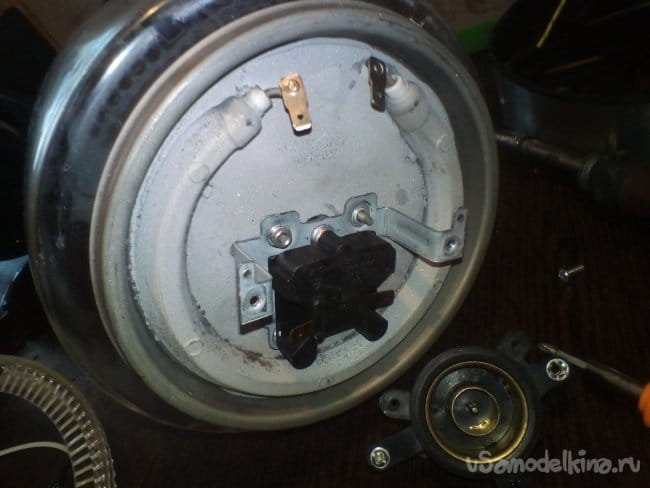

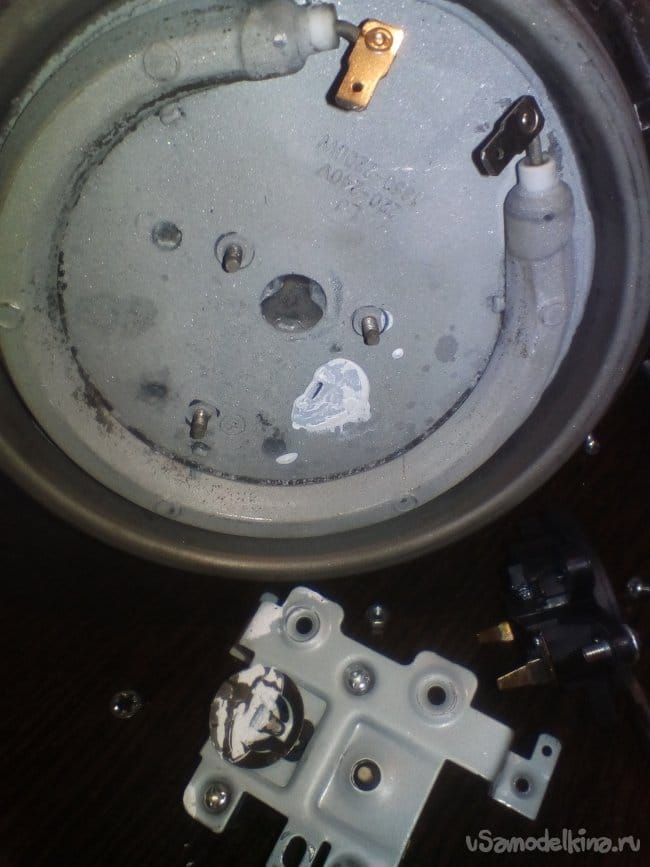

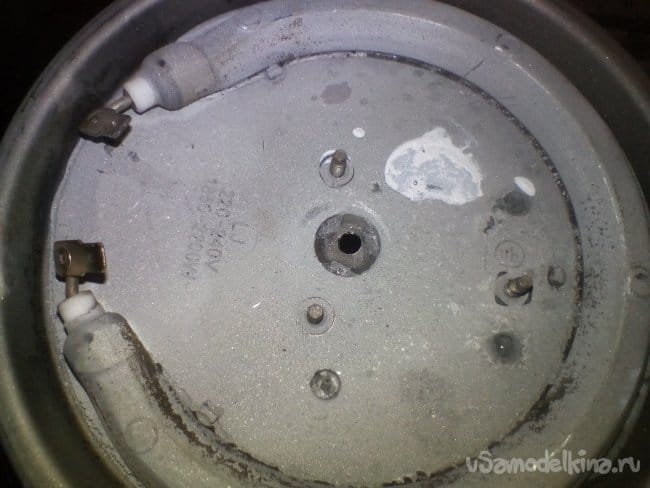

    Открутил три гайки, крепящие кронштейн и снял с него биметаллический толкатель термопредохранителя.

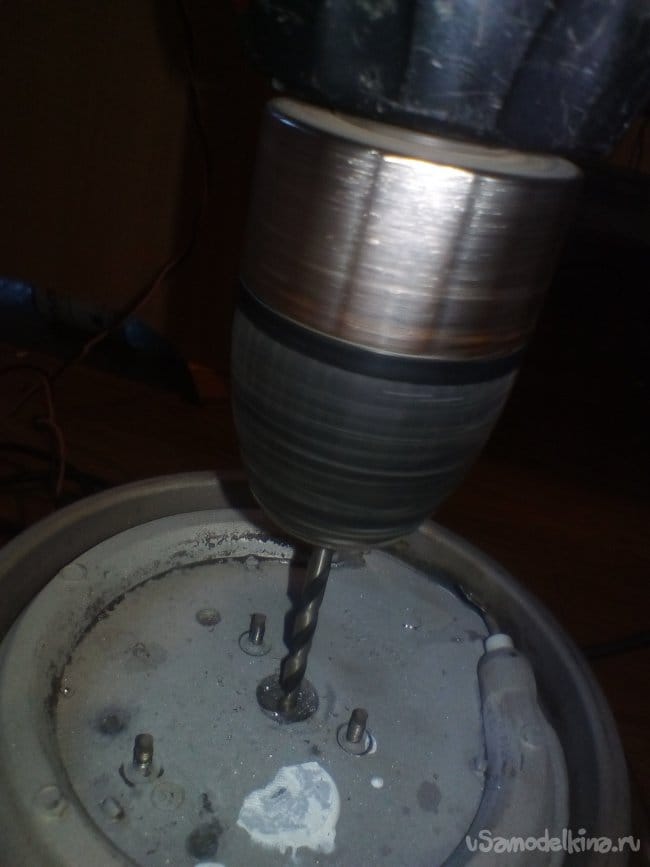

    Сверлом 4 мм просверлил в донышке емкости отверстие для проводов (теперь точно назад дороги нет, чайник с дыркой - либо доделывать до логического конца, либо в мусорное ведро без сожаления).

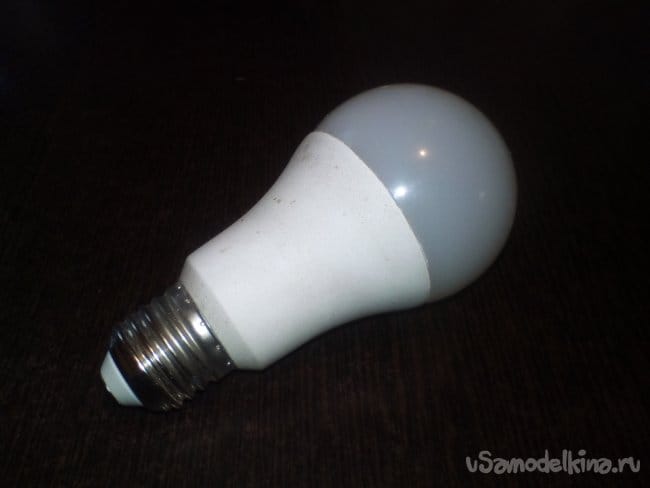

    Ставить патрон мне показалось слишком примитивным, да и лампа накаливания не лучший вариант, поэтому решил использовать светодиоды - меньше потребление электроэнергии и нагрев. Оказалось, что светодиоды у меня остались только для поверхностного монтажа, лишней светодиодной лампы нет и ехать в магазин желания тоже нет. Раз уж делать что-то из хлама, то делать из хлама до конца. В коробке валялась старая негодная светодиодная лампа.

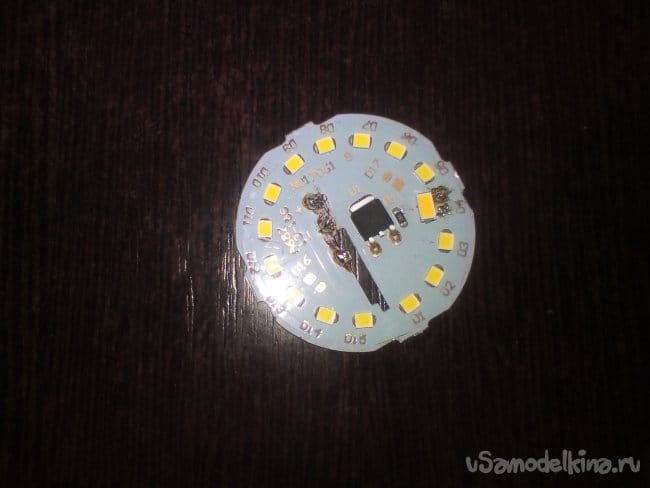

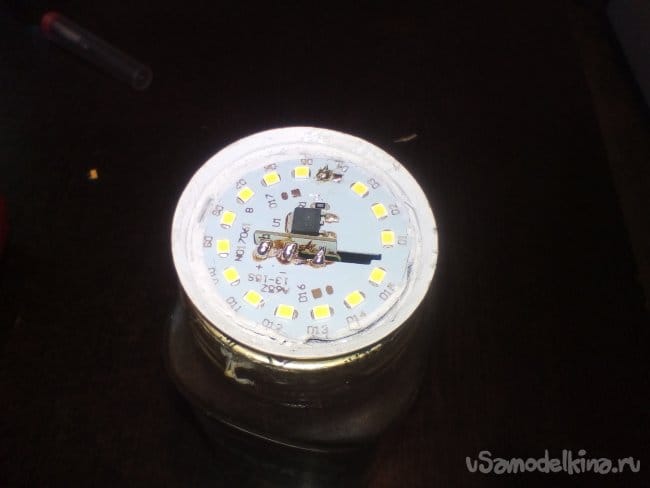

    Вскрыл ее, обнаружил убитый светодиод.

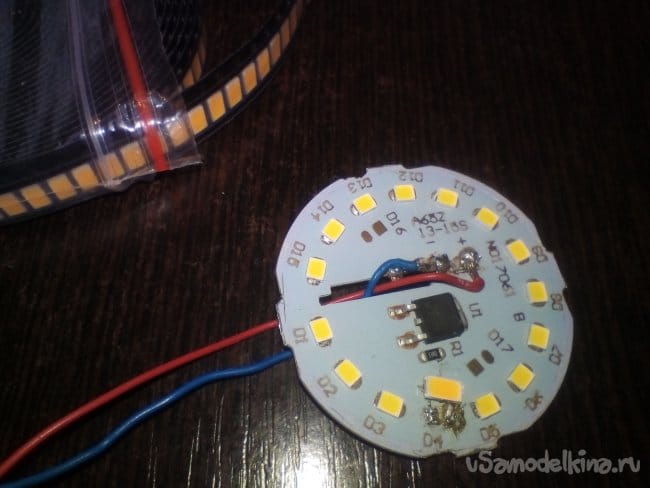

    Выпаял его и на его место впаял другой. Чтобы не заморачиваться при пайке светодиода, просто припаял к нему выводы, отрезанные от радиодеталей и в таком виде припаял его на место сгоревшего (соблюдая полярность, разумеется).

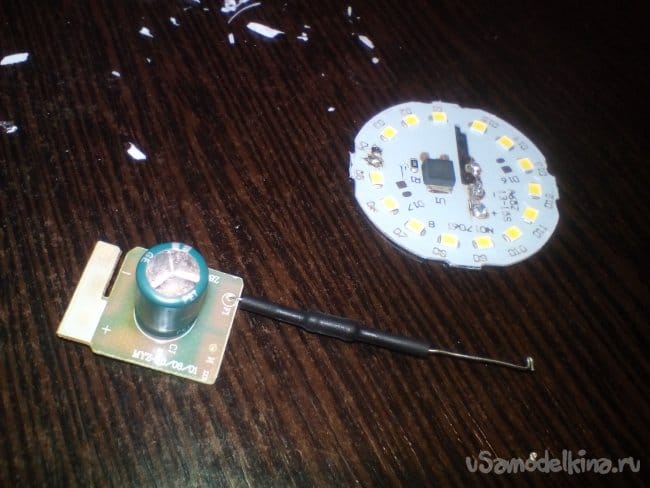

    Извлек из лампы и выпрямитель с предохранителем.

    К контактам светодиодной панельки подпаял провода.

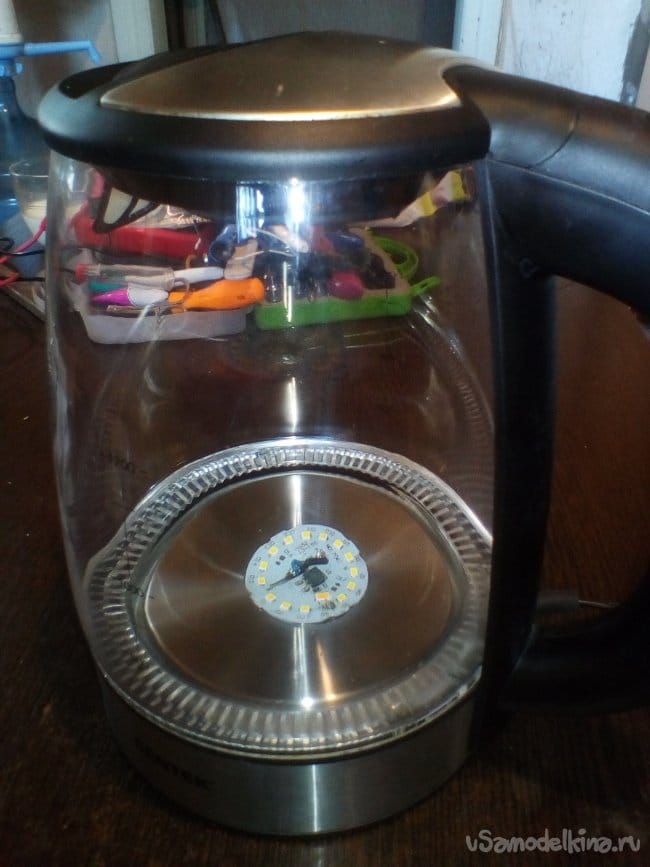

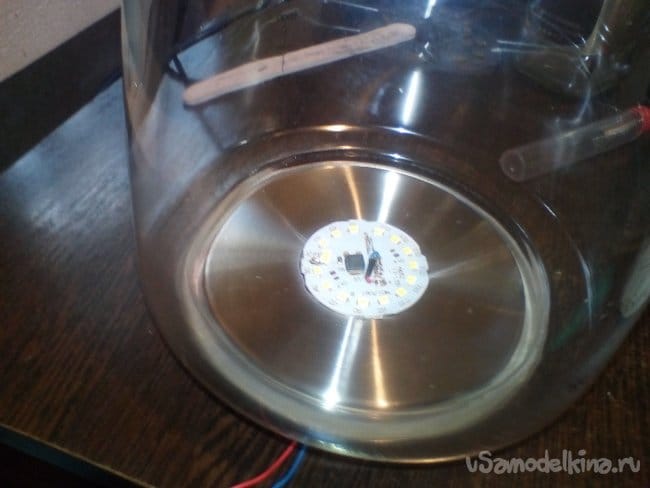

    Панельку приклеил на дно внутри емкости, предварительно изолировав провода термоусадкой и пропустил их в отверстие.

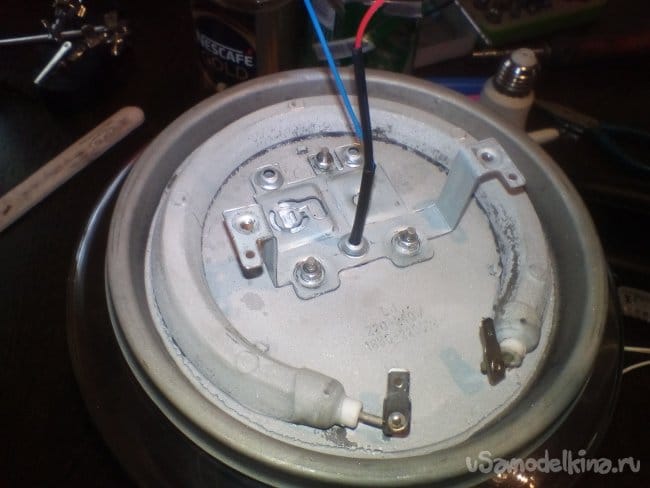

    Клеил на супер клей, радиатор панели хорошо прилег к металлическому дну емкости чайника, который будет дополнительным радиатором охлаждения светодиодов. Я думаю можно приклеить и на двухсторонний скотч, оставив щель между панелью и дном чайника, ничего страшного не произойдет, в лампе у светодиодов режим работы более жесткий... С обратной стороны провода пропустил в отверстие кронштейна и прикрутил кронштейн к корпусу.

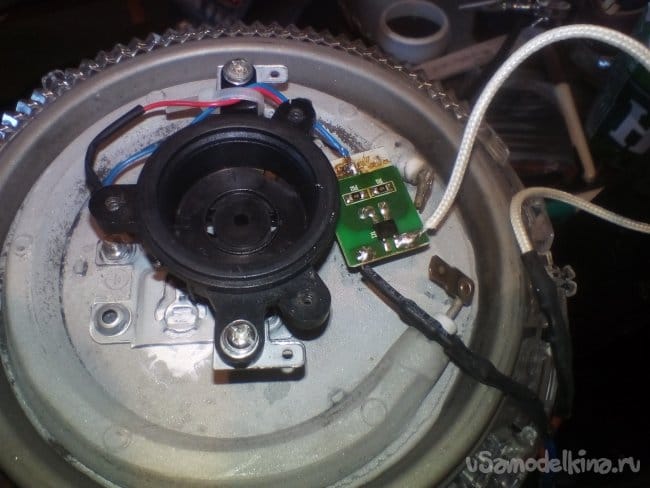

    Провода светодиодной панели припаял к выпрямителю к соответствующим выводам.

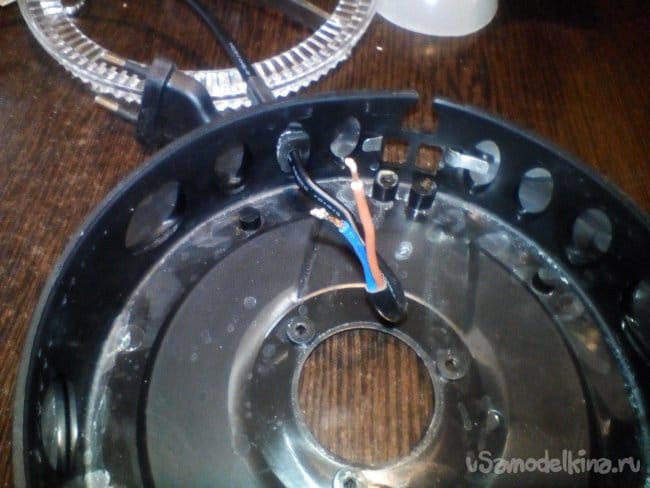

    Сбоку в пластиковом корпусе просверлил отверстие для сетевого провода.

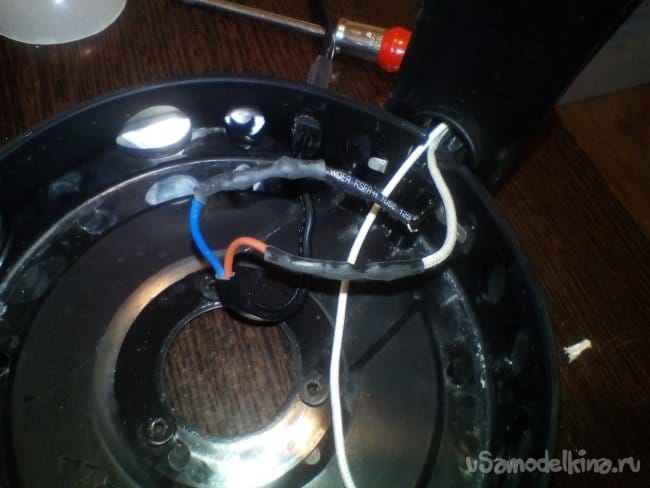

    Одну жилу сетевого провода соединил с проводом, идущим к кнопке включения, заизолировал соединение термоусадкой.

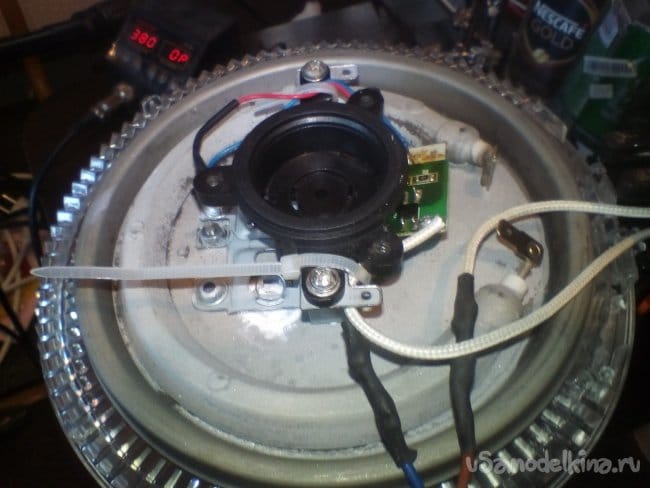

    Второй провод от кнопки и вторую жилу сетевого провода припаял к входным контактам выпрямителя. Выпрямитель зафиксировал пластиковыми стяжками к пластмассовому корпусу бывшей контактной площадки, исключив касание токонесущих частей схемы к металлическим частям корпуса чайника.


    Собрал в кучу этот шедевр человеческой мысли.

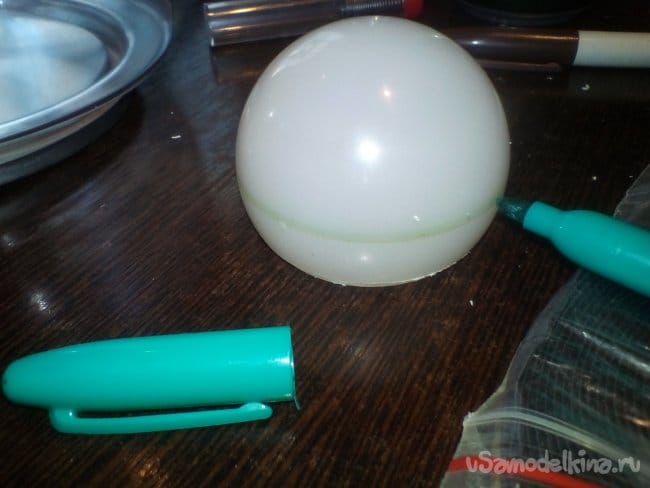

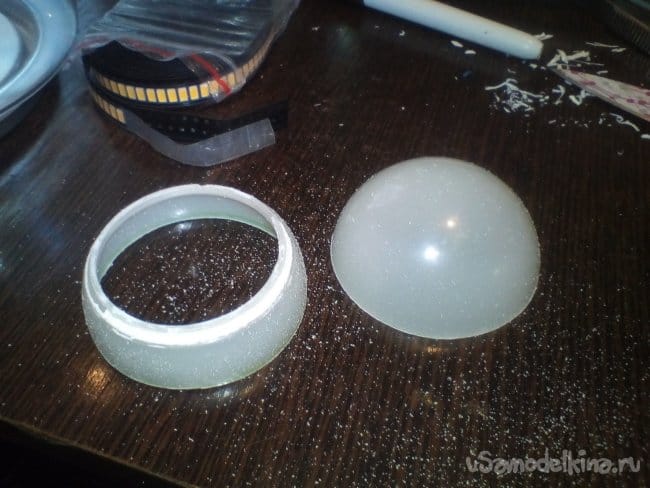

    Теперь нужно сделать рассеиватель для светодиодной панели. Её можно закрыть любой подходящей по размеру полупрозрачной крышкой любого цвета, какой понравится и есть в наличие. Я разметил и обрезал наполовину матовую рассеивающую колбу светодиодной лампы, использованной в светильнике, так сказать - отходы в доходы.

    Пилил колбу старым добрым советско-пионерским лобзиком, потом пришлифовал торец на плоской наждачной плите.

    После трепанации колбу приклеил суперклеем ко дну емкости, закрыв светодиодную панель,



    (как вариант, вместо суперклея можно использовать силиконовый герметик, но тогда время изготовления светильника увеличится на время полимеризации герметика). Хотя можно рассеиватель и не ставить, если светодиоды заменять аккуратно или взять работоспособную лампу и провода припаять чтобы они были незаметны, тогда вид светодиодной панельки будет намного эстетичнее. Блестящее дно емкости чайника хорошо работает в качестве отражателя.

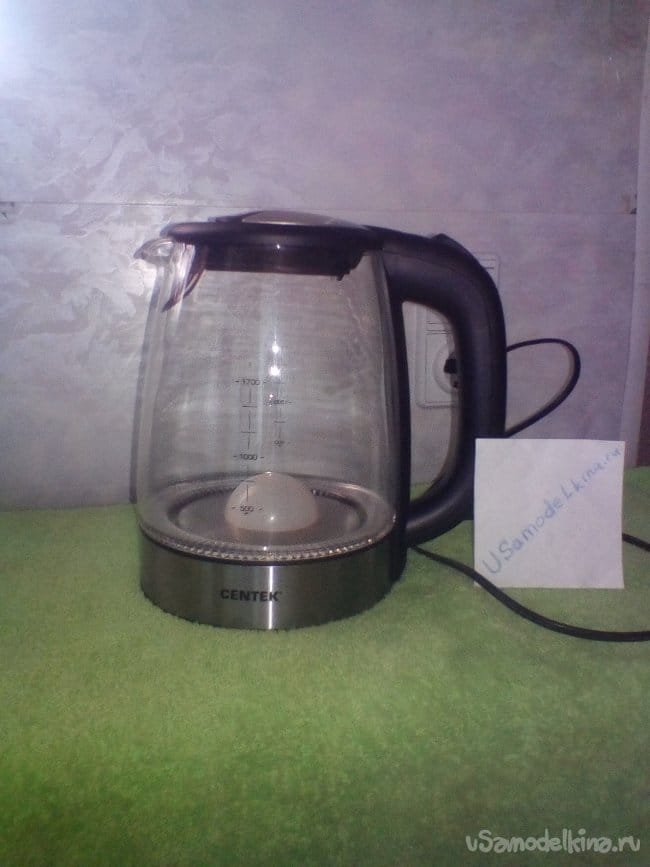

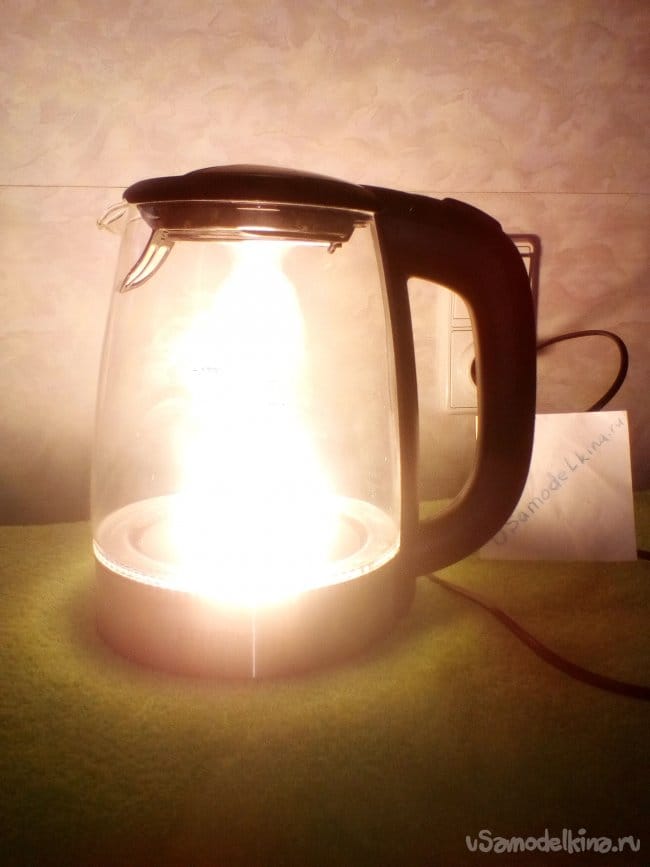

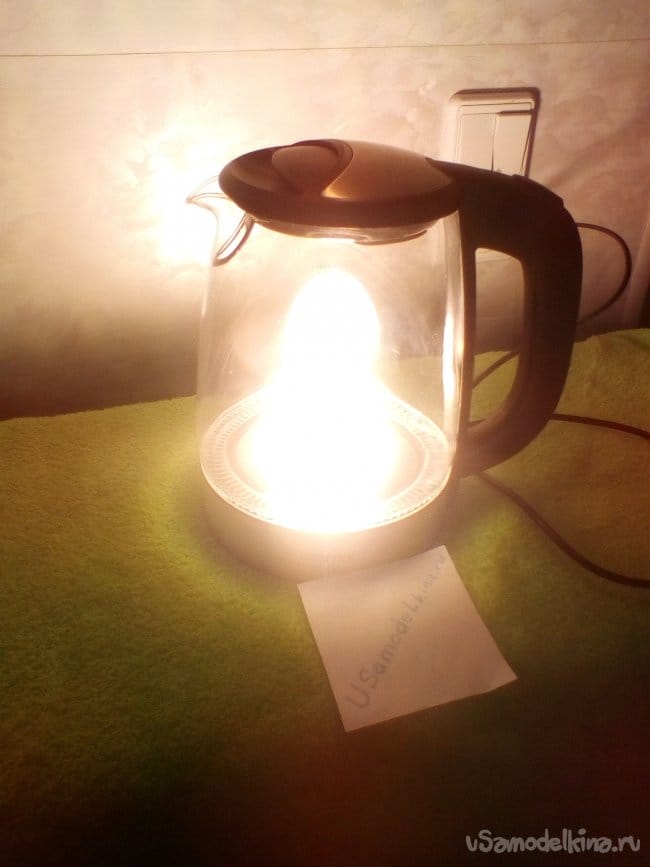

    Получилось очень даже неплохо и довольно ярко... Главное теперь не налить в него воды.


    Владелец чайника не привез для него подставку, пообещал подвезти, но видимо благополучно об этом забыл. У меня есть рабочий чайник с такой же контактной площадкой, но тоже без подставки, ожидалось что подставку привезут и она одна будет и для чайника и для фонаря, всё это будет в садовой беседке и стационарно, но увы, пришлось сделать каждый прибор автономным...

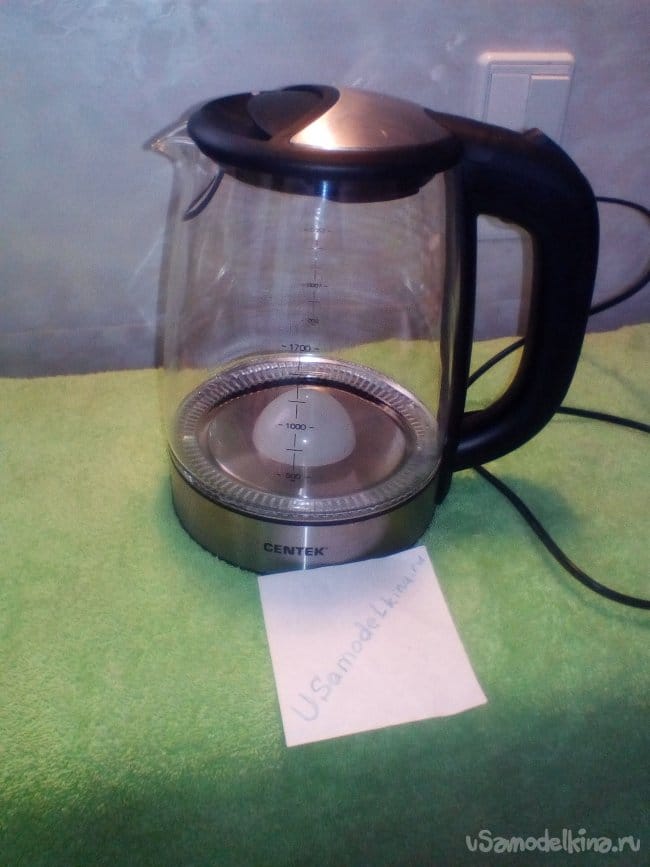

    Ну вот в принципе и вся самоделка, ничего сложного, ничего выдающегося, но зато теперь вы можете загадать своим друзьям, знакомым или родным загадку: "Светит, но не греет?" Пусть ломают головы, погружаются в пучины квантовой физики и взлетают к вершинам философии и религии, но ответ будет простым: "Это чайник". Если вам не поверят и скажут, что такого не может быть, то просто покажите им это фото:
