    УФ лампа c регулировкой яркости на одной кнопки


    Всем привет! Сегодня мы будем делать УФ лампу для засвета фоторезиста на ATtiny13.

    Характеристика:
    Ток потребления общий при 100% яркости: 1.8А
    Ток потребления при выключенном состоянии: 2.1мА
    Напряжения питания: 5В
    Мощность: 9Вт
    Количество режимов: 5

    Материалы:
    -УФ светодиоды 3ватт: 3шт
    -Транзистор AON7520: 1шт
    -Резистор 220Ом: 1шт
    -Резистор 10кОм: 3шт
    -Панелька DIP8: 1шт
    -ATtiny13: 1шт
    -Текстолит
    -Конденсатор 2200мкФ: 1шт
    -Конденсатор 100нФ: 1шт
    -Кнопка тактовая: 1шт

    Схема устройства
    ВАЖНО!!! ЕСЛИ КНОПКА ПЛОХО СРАБАТЫВАЕТ, ТОГДА ЭТО ПРОБЛЕМА В ПИТАНИИ!!! ДОБАВЬТЕ ЕЩЁ ЕМКОСТИ ИЛИ ИЗМЕНИТЕ ИСТОЧНИК ПИТАНИЯ!

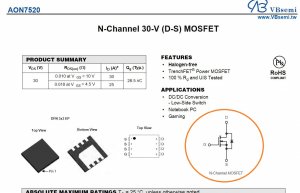

    По поводу транзистора, я выбрал AON7520 из-за чего он при 5В полностью открыт и его легко достать с нерабочего вейпа.
    УФ лампа c регулировкой яркости на одной кнопки

    Схема для прошивки

    Для прошивки контакты ATtiny13 подключаем так:
    1-GNG
    4-D10
    5-D11
    6-D12
    7-D13
    8-VCC
    Дальше прошиваем Ардуино кодом Arduino ISP в IDE, дальше открываем нашу прошивку и выбираем программатор Arduino as ISP.И осталось нажать прошить через программатор или можно нажать shift и на стрелочку загрузки скетча!
    Осталось только собрать только устройство!

    Скетч:
    Версия 1.2Скачать (Регулятор яркости на одной кнопке)
    Версия 1.3Скачать (Регулятор яркости на одной кнопке с EEPROM)
    Пример роботы кода:

    Мое почтение!
    Подборки: attiny13 Arduino УФ-лампа

    Как проецировать изображение от проектора, установив его рядом с экраном

    Резак для навески рулевых поверхностей на модель из потолочной плитки

    Добавить комментарий

    7 комментариев
    ino53
    Цитата: Rad TV
    ino53,Я захотел так
    Да на здоровье, хотя проще было бы включать 1 или 2, или 3 светодиода, тут, КМК, ксперимент нужон... pardon
    Цитата: Rad TV
    ino53, А за идею спасибо, будет и она !Шаг какой?

    Идея - это про время экспозиции? Про шаг - без понятия... dontknow

    И пара придирок - схемку правильнее было бы сделать так и УГО полевика. pardon

    Rad TV Автор
    ino53,


    А за идею спасибо, будет и она !Шаг какой?

    Rad TV Автор
    ino53,Я захотел так


    Rad TV Автор
    Korolev,


    Мне захотелось на одной кнопке

    Korolev
    ino53,
    А зачем вообще яркость регулировать? Достаточно, КМК, менять время экспозиции, хотя, м.б., есть какие-нибудь тонкости...

    Да хрен его знает, может эти параметры взаимосвязаны, ну как выдержка/диафрагма в фотографии? Хотя, насколько мне известно, время экспозиции фоторезиста весьма значительно. Возможно ещё и от типа фоторезиста зависит. dontknow

    что-то наш Бидон пропал...

    Ага, помяни нечистого к ночи, он и появится! xaxa

    ino53

    А зачем вообще яркость регулировать? Достаточно, КМК, менять время экспозиции, хотя, м.б., есть какие-нибудь тонкости... pardon

     RAD TV, не порти общее впечатление, схемку можно было бы и аккуратнее нарисовать, а то лишние точки, надписи вверх ногами... smile

    Korolev, что-то наш Бидон пропал... Наверное, работа президентом все время отнимает. xaxa



    Korolev

    Количество режимов: 5

    Светиков всего 3 шт., в параллель, напряжение небольшое, диапазон его изменения тоже невелик. Простейший регулятор с плавной регулировкой был бы и проще, и диапазон регулировки плавнее.
