Здравствуйте, сегодня я хочу рассказать как сделать радиоуправляемую яхту Falcon (сокол), эту яхту я разрабатывал для популяризации класса F5-mono (micro magic) в России. Она полностью соответствует правилам класса F5-mono (micro magic), для постройки этой модели не нужен опыт работы с композитными материалами , ее сможет повторить даже школьник у себя дома или в СЮТе.
Для этого ему понадобится:
1 ПВХ пластик листовой размером 1000-600мм толщенной 2-3мм
2 клей на циакриновой основе (Cosmofen CA 500.200)
3 монтажный нож
4 Линейка металлическая
5 Сода пищевая
6 цветочная пленка
7 Брусок деревянный с наждачной бумагой
8 грунт по пластику
9 Краска акриловая
10 трубка алюминиевая 6-1000мм или рейки деревянные
11 чертеж скачать бесплатно здесь

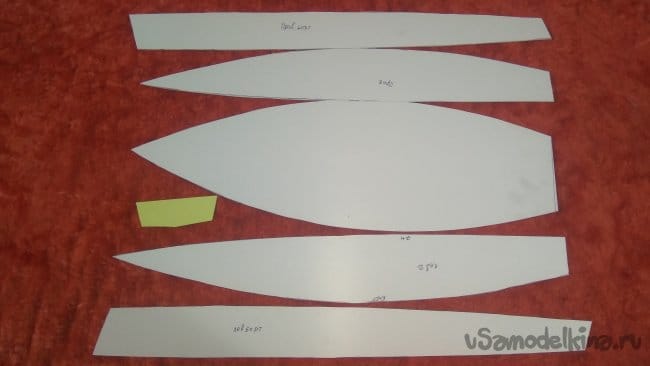

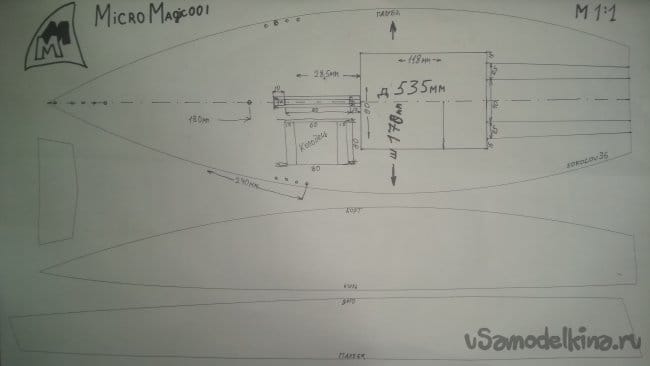

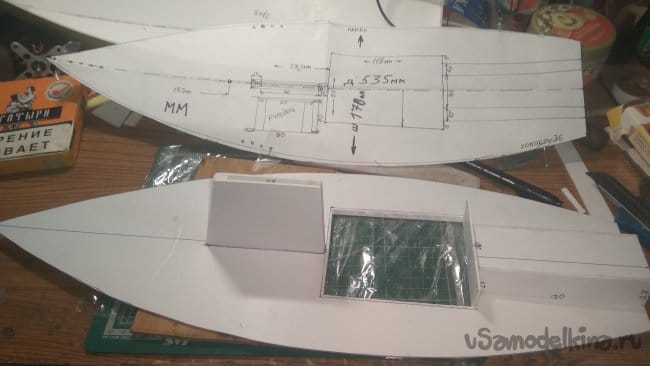

Чертежи распечатать в 100 процентном масштабе . дальше берем ножницы и вырезаем шаблоны бортов, днища палубы и транца. Все шаблоны обрисовываем на листовом ПВХ пластика, размер пластика 1000 – 500- 2 мм (примерно), потом монтажным ножом вырезаем заготовки деталей.

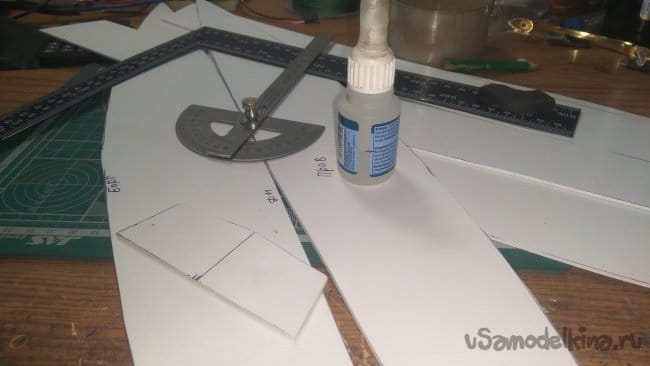

После вырезанные детали, выравниваем наждачной бумагой на брусочке, чтобы грани деталей имели плавные линии краев и заваливаем края под углом. После обработки деталей начнем процесс склеивания корпуса, для этого нам понадобится клей на циакриновой основе (космофен) и пищевая сода.

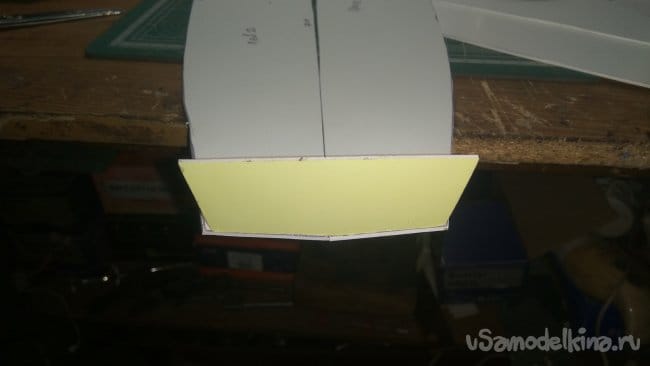

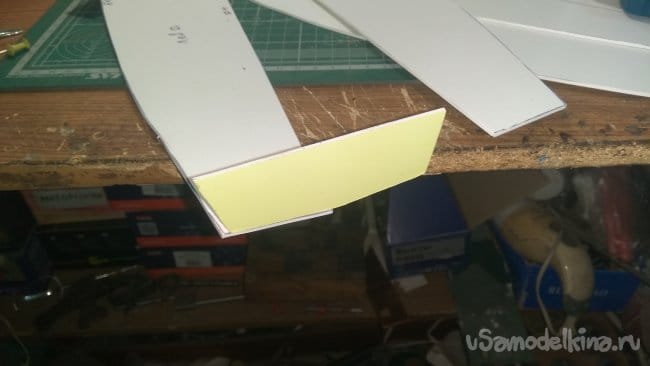

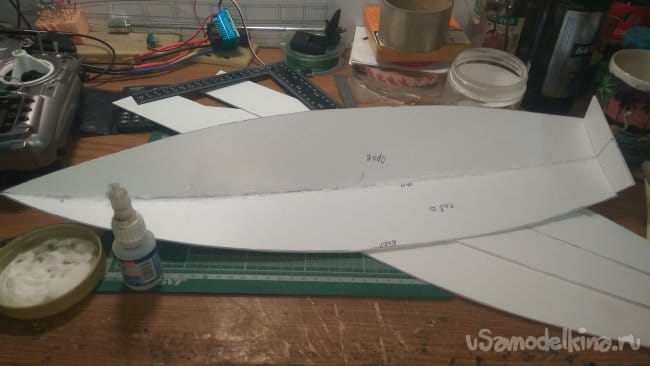

Начинаем с транца, мы имеем две детали дна, сначала приклеиваем левую деталь днища, затем приклеиваем правую деталь днища к транцу и проклеиваем само днище.

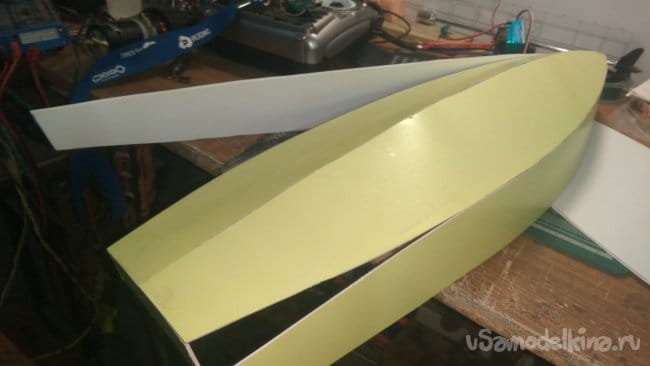

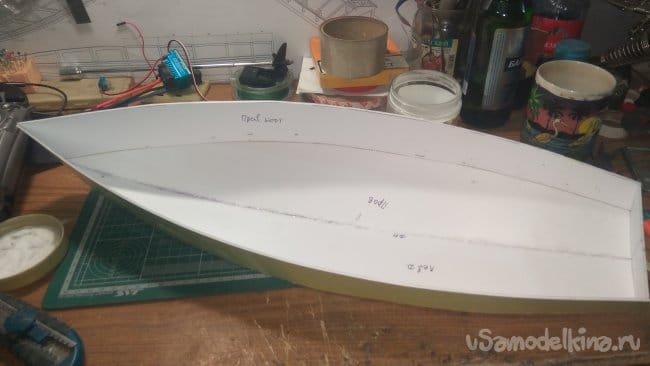

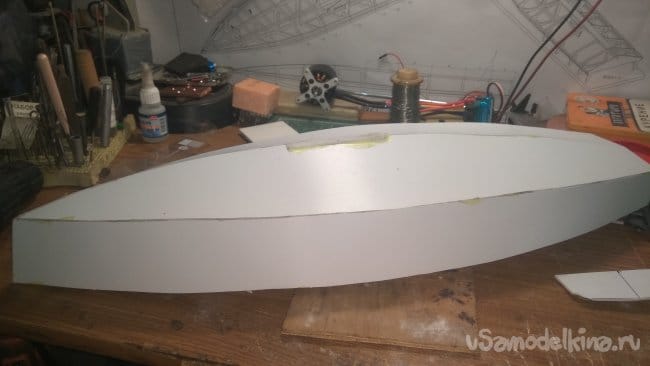

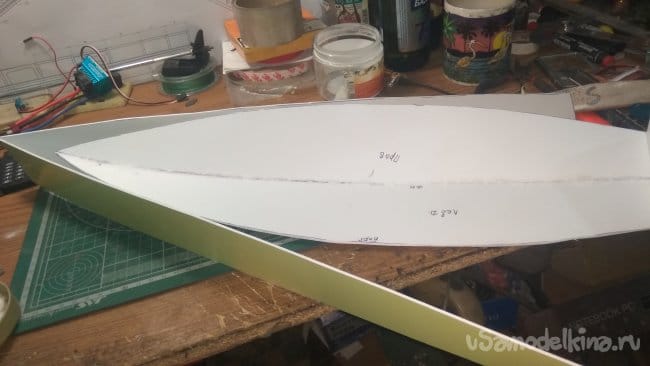

Берем две детали бортов и склеиваем их в носовой части, далее приклеиваем борта к днищу от носовой части к транцу. Транец к бортам не приклеиваем, почему узнаете позже.

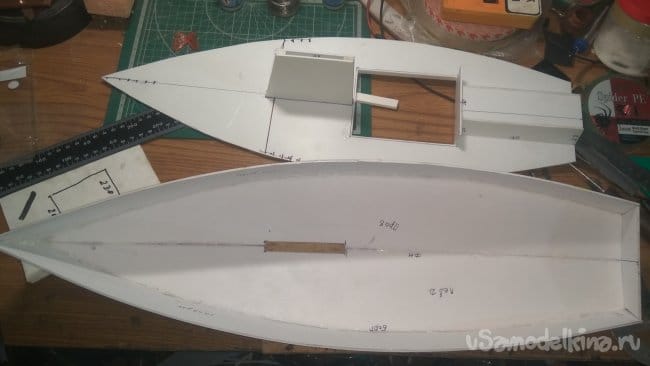

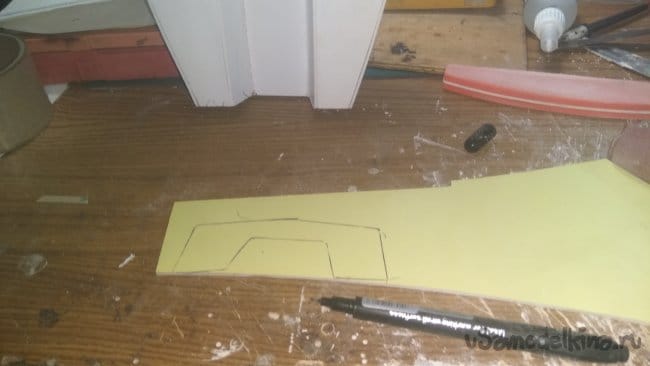

Заполняем швы космофеном с содой, откладываем корпус в сторону и переходим к палубе. Вырезаем в палубе рубку и рундуки.

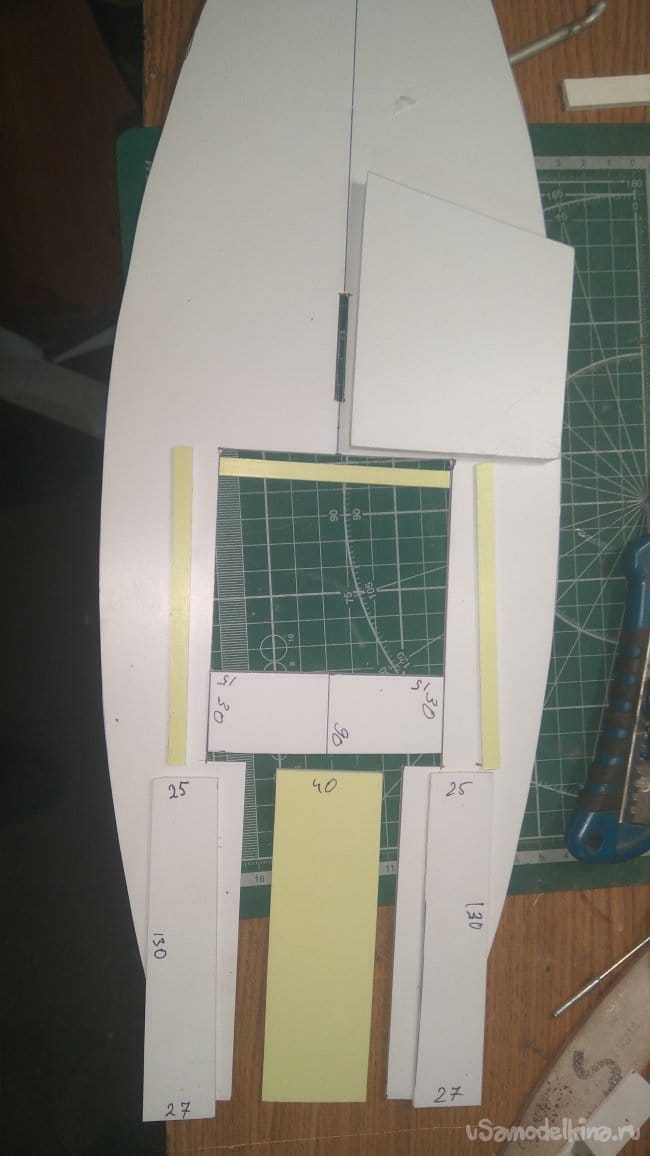

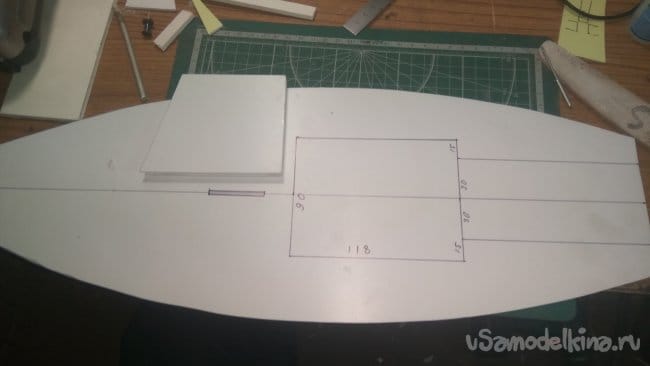

Вырезаем из остатка палубы прямоугольк 40 мм и на длину рундука. Так же нам надо вырезать две детали: с одной стороны 25мм, с другой 27мм на длину рундука. Из обрезка рубки нарезаем полоски 7мм на 118мм- 3шт, еще из остатка вырежем деталь 86мм на 28мм, это будет задней стенкой рубки.

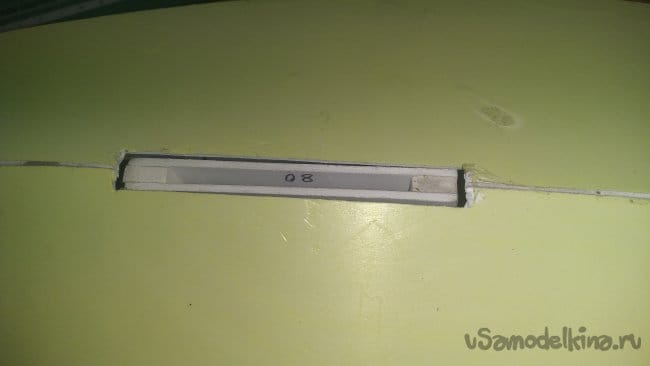

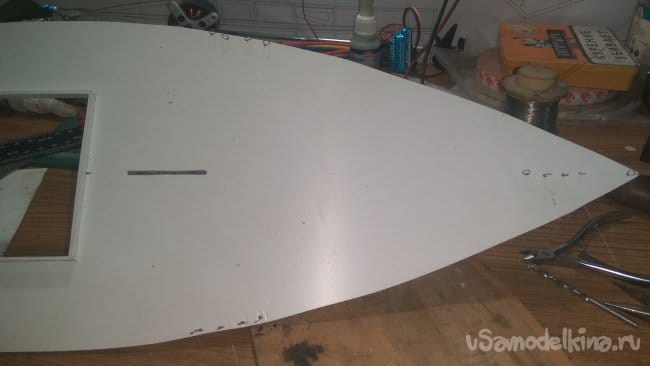

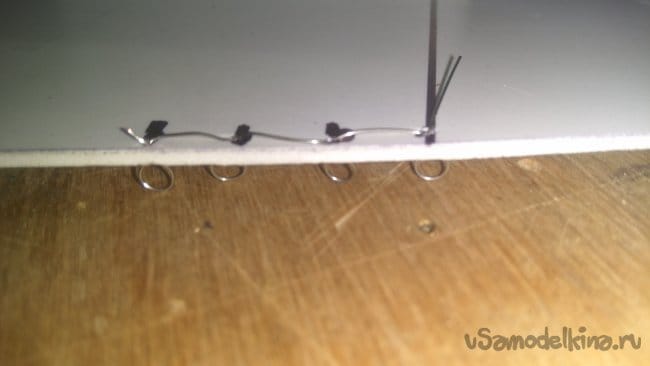

Берем заготовку палубы, размечаем отверстия под крепления стакселя и вант мачты. Надо просверлить по 4 дырки с каждой стороны, через каждые 10мм. Потом прорезаем полоску для крепления и регулировки киля. Колечки для крепления вант делаем из проволоки 0.4- 0.6мм. Откусываем кусок проволоки в 10см, продеваем в отверстие 0.8 мм ,делаем петлю с наружной стороны палубы и возвращаем обратно в это же отверстие. Берем сверло 3мм вставляем в петлю и делаем 1.5-2 оборота в проволоке. Длинный конец снова продеваем в следующее отверстие и обратно и повторяем 4 раза, после проволоку проливаем клеем и просыпаем содой с внутренней стороны.

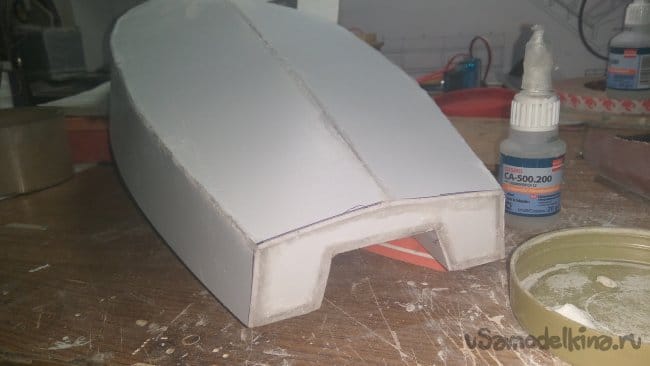

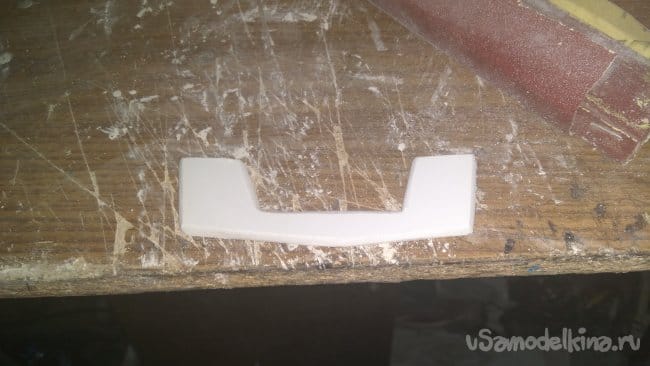

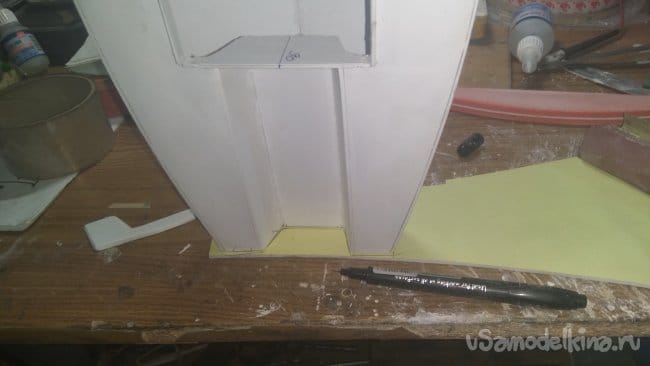

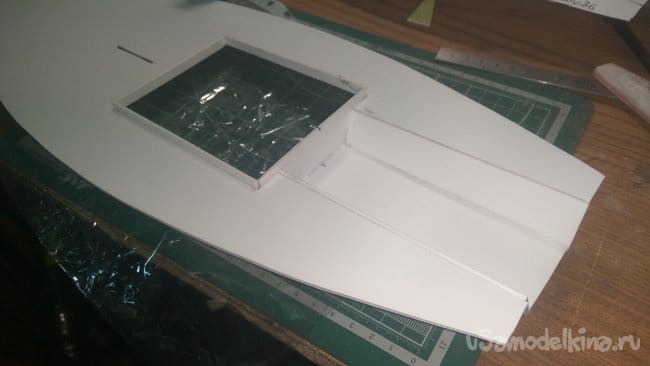

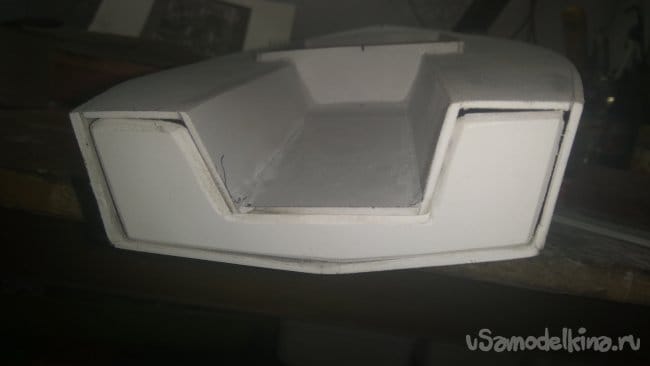

Берем полоски по 7 мм и приклеиваем их для отбортовки рубки. После приклеиваем заднюю стенку рубки, так чтобы отбортовки совпадали по высоте. Далее берем деталь рундука со сторонами 25мм на 28мм. Приклеиваем стороной 25мм к задней стенке рубки и верхней частью к палубе. После приклеиваем деталь ширенной 40мм к стенкам рундука.

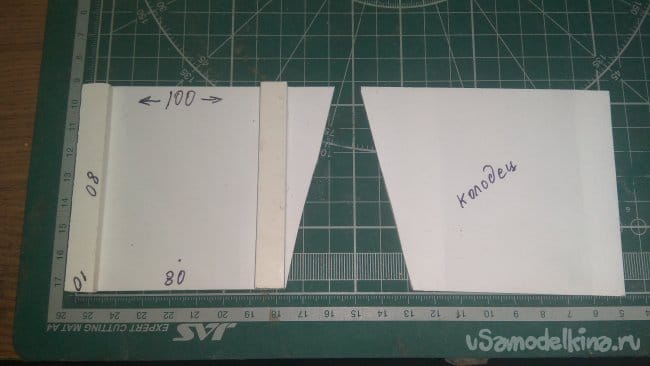

Теперь нужно сделать швертовый колодец для киля. Нам понадобятся заготовки трапеции из 2 мм пластика с размерами 80* 60* 80мм и прямоугольные брусочки из 4мм пластика, размерами 10*80мм. Склеиваем колодец, выравниваем самую длинную сторону в 80мм и приклеиваем его к внутренней стороне палубы.

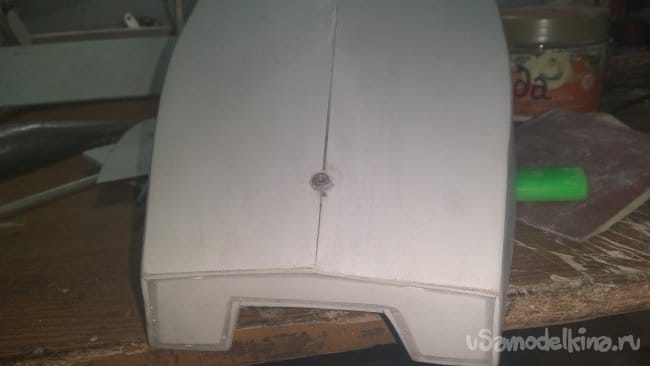

Еще нужно посверлить отверстие 3мм в палубе от швертового колодца отступив 10мм к носу и вклеить заклепку без штырька с внутренней стороны, через нее будет продевается шкот стакселя.

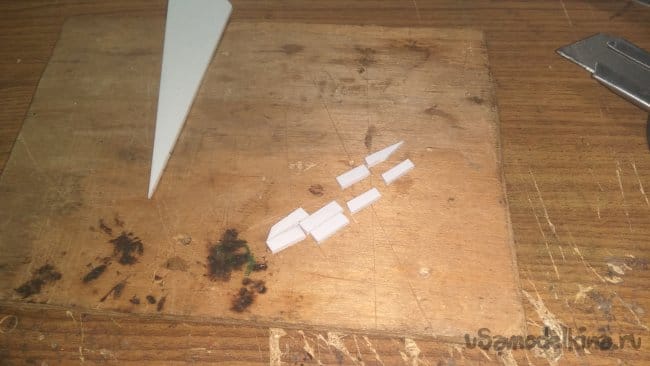

Теперь подготовим корпус яхты, транец что мы приклеили в самом начале, мы его отрываем. Возьмем тонкую полоску 2мм пвх нарежем ее по 10мм 6-8 шт. и приклеим их к бортам, так чтобы палуба не провалилась при монтаже. Клеить их надо в 2мм от краев бортов. Вот теперь мы вкладываем палубу в корпус и проклеиваем шов клеем с содой.

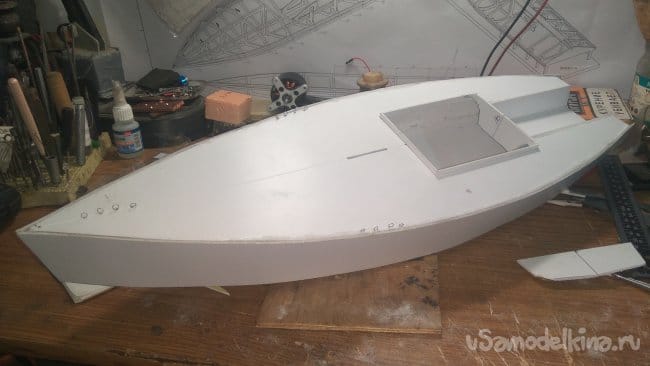

Корпус получается немного длинней, чем нужно, мы его немного укоротим в носовой части до края палубы на мм 5. После отмеряем 535мм от носа до кормы и обрезаем борта, днище и палубу в размер. Выравниваем все детали, после берем кусок пластика ПВХ, ставим корпус транцем на этот кусок, обводим маркером и вырезаем новый транец. Подгоняем деталь так чтобы она зашла во внутрь корпуса и заваливаем края транца под углом в 45 градусов. Аккуратно вклеиваем транец в корпус.
После того как корпус готов обрабатываем все швы брусочком с наждаком.

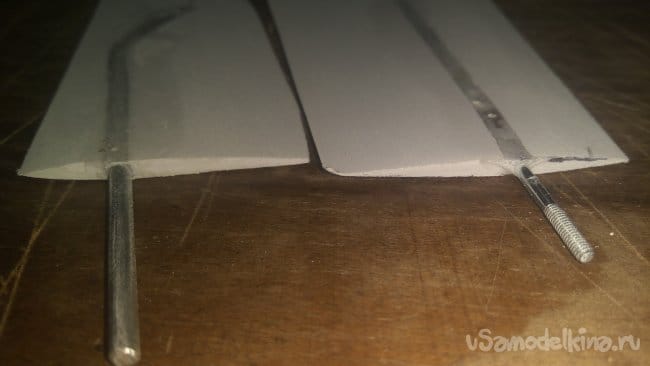

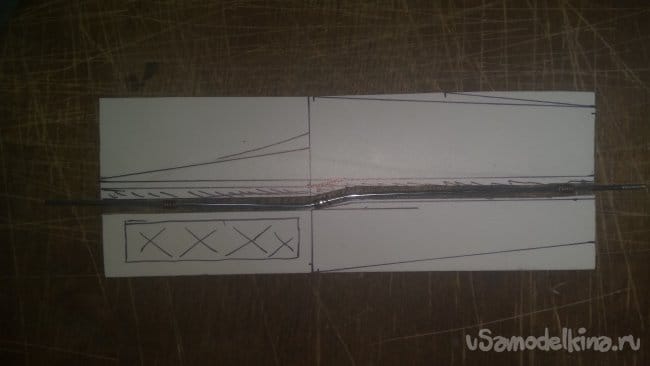

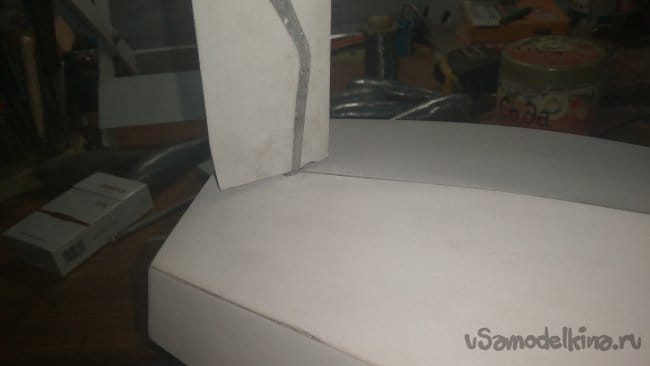

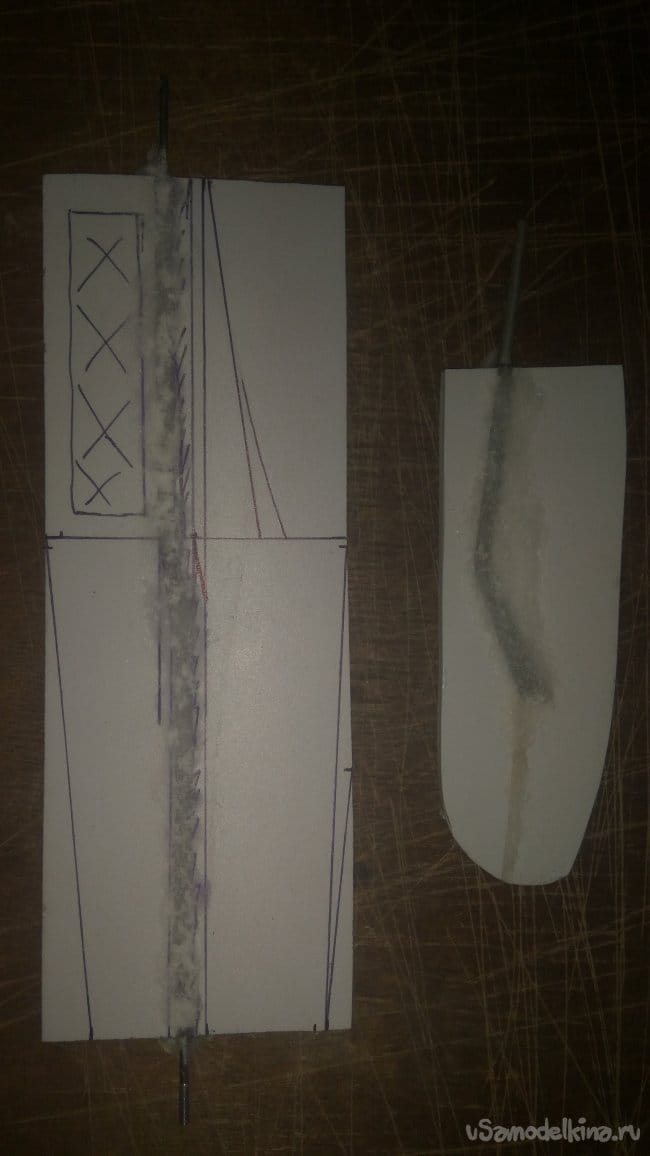

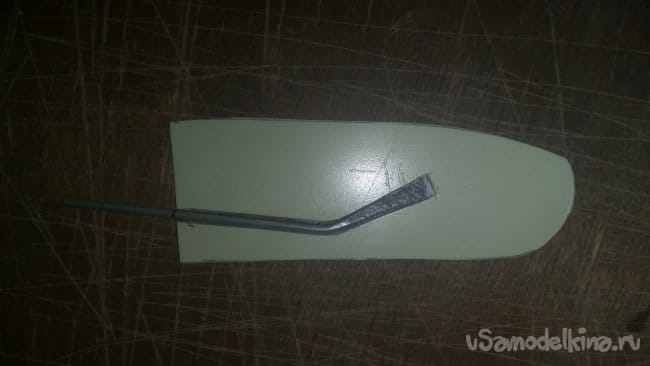

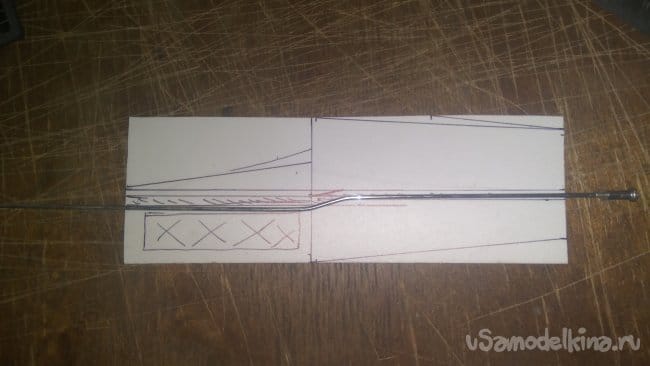

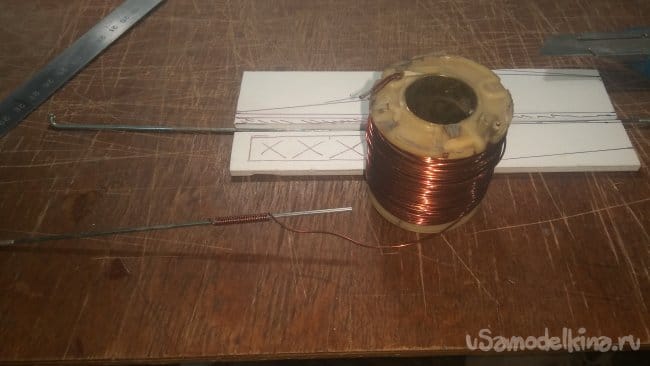

Теперь мы займемся изготовлением киля и руля .Для этого мы возьмем заготовку 180*62*4мм и спицу от велосипеда, разметим заготовку, согнем спицу таким же изгибом как прорезь. Так как спица 2мм нам понадобиться медная проволока 0.5мм, наматываем на спицу медную проволоку пружинкой длиной 20мм и разрезаем на 4 маленьких пружинки. Надеваем эти пружинки на спицу на равных расстояниях, друг от друга. Возьмем кусок полиэтилена и постелем его на стол, чтобы не приклеить заготовку к столу, сверху кладем заготовки, выставляем по размерам и начинаем их склеивать клеем с содой, в несколько слоев пока не заполним все с горкой. После шлифуем брусочком с наждаком, придаем килю обтекаемую форму. Тоже самое проделываем и с рулевым пером только используем проволоку в 3мм.

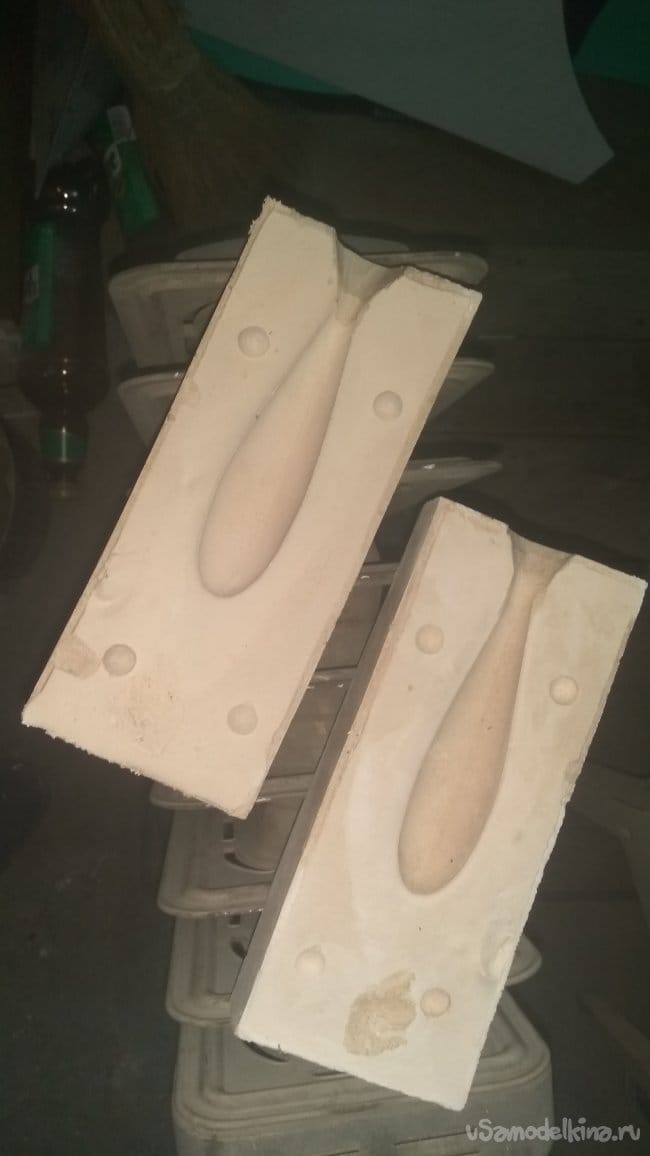

Как сделать бульбу, нам понадобится пластилин весом в 51гм, лепим из него бульбу длинной 109мм и диаметром 27-30мм. Форму для гипса можно сделать из картона обклеенного скотчем из нутрии. Заливаем гипсом половину формы, заготовку бульбы смазываем фери и укладываем чтобы она была погружена на половину. После как гипс застынет сверлом 10-12мм просверливаем конусы- несколько штук, это будут направляющие. Удаляем все крошки от сверла, смазываем фери все поверхности в форме и заливаем гипсом. Как гипс высохнет, можно раз делить гипс, вынуть пластилин и сделать литники для заливки свинца. Готовую форму надо просушить на батарее пару дней, чтобы испарилась вся влага, иначе будет выплевываться раскаленный свинец из формы. Будьте очень осторожны. После обработать напильником бульбу в размер, готовый киль прикладываем к бульбе размечаем где будет отверстие под спицу, передний конец бульбы должен выпирать на 15-25мм от передней кромки киля.
Киль в сборе с бульбой должен быть весом в 380-420гр.

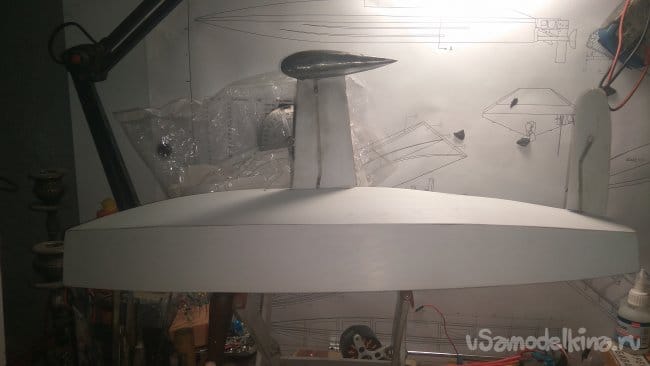

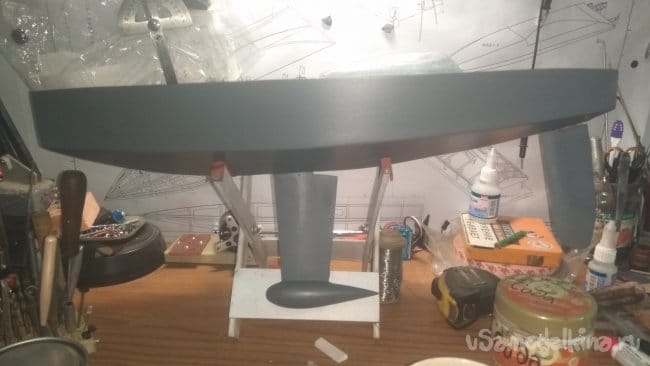

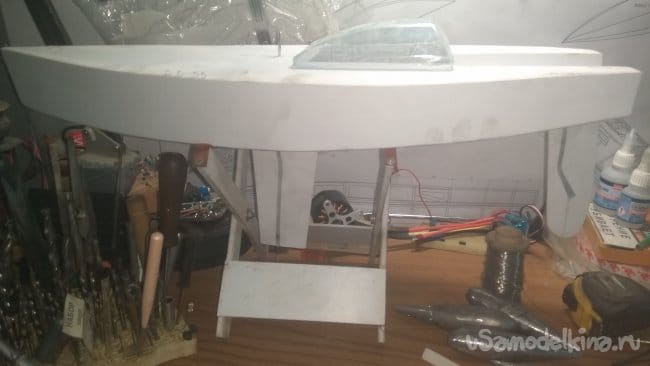

Теперь когда корпус ,киль и руль хорошо вышкурены, нужно сделать проявочный слой грунта по пластику.
После в неровных местах подшпаклевываем, вышкуриваем и еще раз грунтуем. После грунта нужно заматовать поверхность 400 шкуркой. И красим в цвет какой вам нравиться.

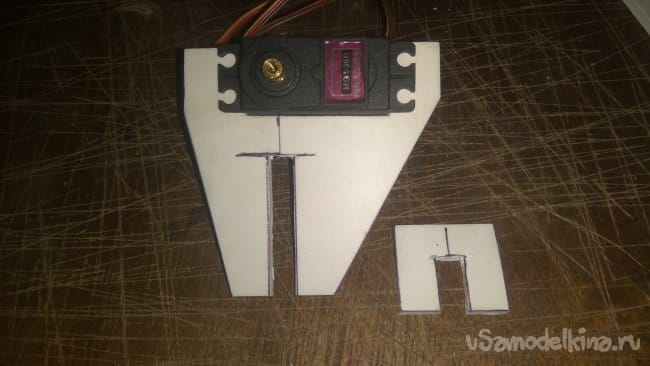

Делаем вот такие детали для сервомашинок из ПВХ пластика 4мм. и вклеиваем их на свои места.

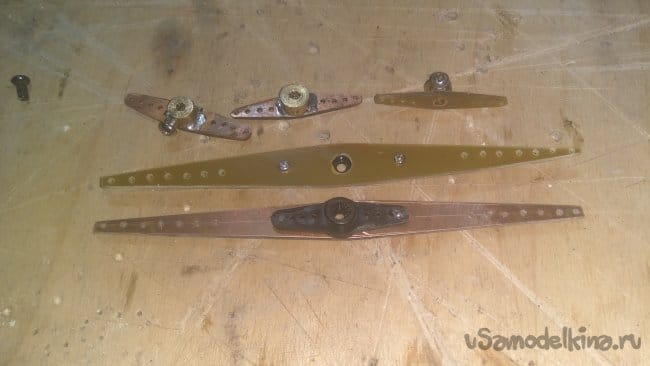

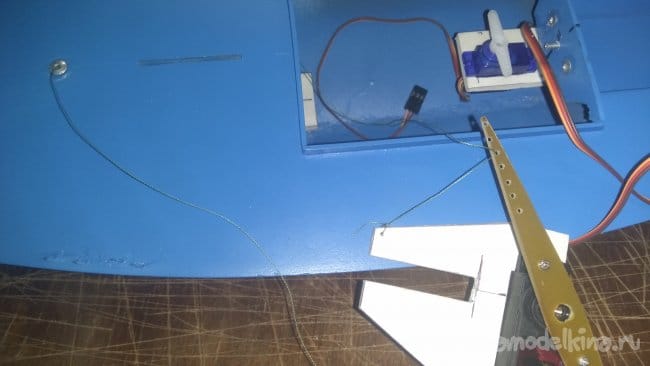

Устанавливаем сервомашинки. Для парусной сервы нужно будет сделать вот такую качалку, я ее делал из фольгированного текстолита.
Вот и пришло время заняться мачтой. Мачту и гики можно сделать из деревянных реек или алюминиевых трубок. Мачта не должна превышать 6,5мм диаметра и в высоту 780мм от палубы. Гики стакселя и грота можно делать как из алюминиевых трубок, так и из деревянных реек это дело вкуса.
Паруса можно сделать из любого материала, который можно свернуть в трубку диаметром в 50мм. Я буду делать паруса из цветочной пленки по размерам как на фото.
Для начала нам потребуется шаблон из бумаги. на бумаге расчерчиваем по размерам шаблоны 1к 1 после их вырезаем. Далее переносим по шаблонам на цветочную пленку, вырезаем заготовки. Надо усилить уголки парусов для этого можно использовать самоклеющуюся пленку, нарезав ее треугольниками 30-10мм и наклеив их по три шт. на уголок, также усилим передние шкаторины стакселя и грота прямоугольниками 5-10мм.

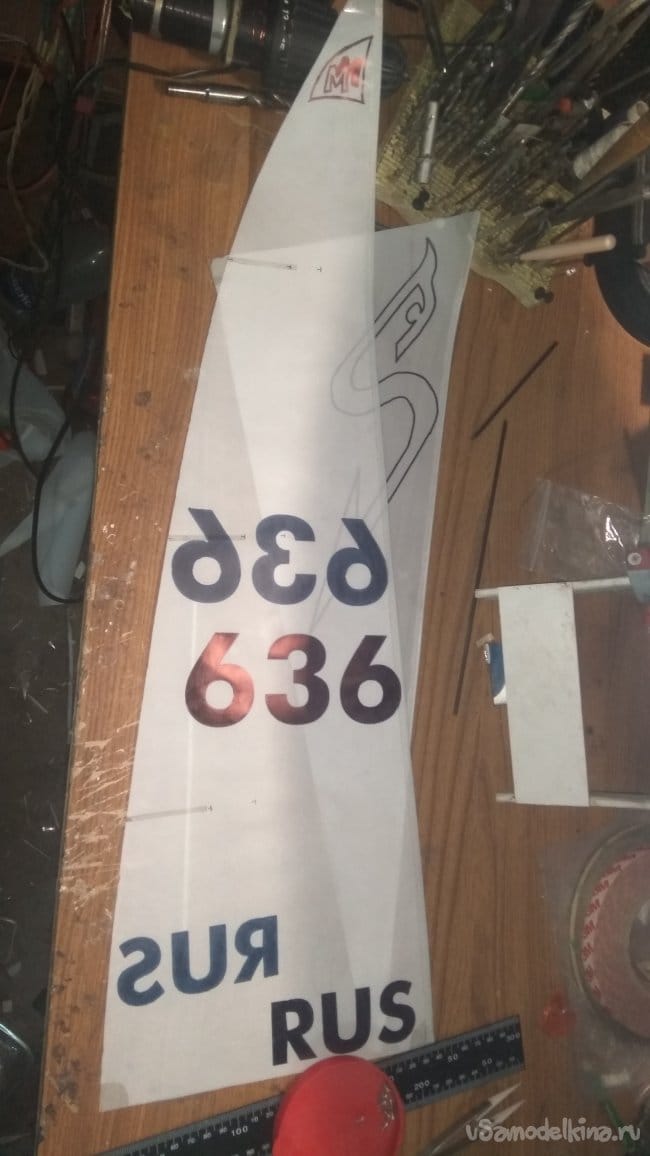

После можно на паруса нанести маркировку:
1. Для демонстрации принадлежности к классу MicroMagic, наносится эмблема класса в верхней трети грота.
2. На паруса наносится маркировка: марка класса, гоночный номер и принадлежность к государству. Маркировка выполняется контрастной к материалу паруса. Размер логотипа 30 ÷ 40 мм. Высота шрифта номера – не менее 60 мм. Высота шрифта кода страны – не менее 40 мм. Толщина линий цифр/букв не менее 6 мм
3. Код страны не обязателен.
Я маркировку наношу перманентным маркером через трафарет

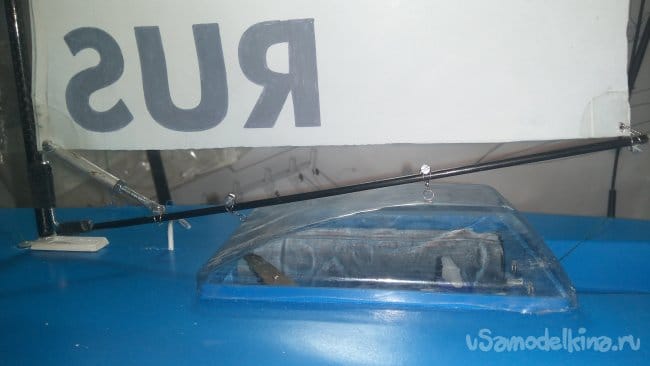

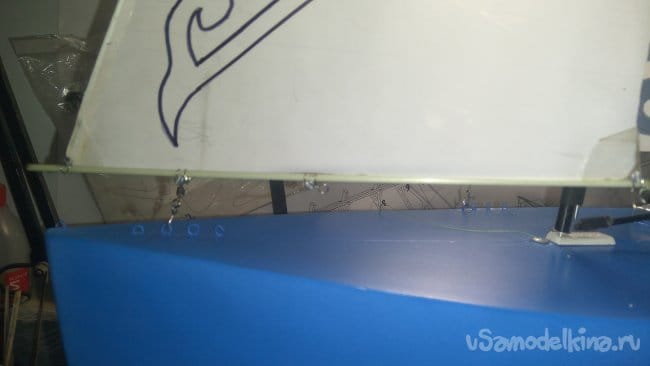

После всего выше изложенного собираем такелаж по этой схеме,
настраиваем радиоуправление и идем на водоем, получать массу приятных впечатлений .
