    Простая самодельная тушечница



    Тушечница – близкая родственница чернильницы, можно сказать, сестра - небольшой рабочий сосудик для туши или красок. Необходимый настольный прибор при работе с графикой, каллиграфией и прочим подобным. Конечно может служить просто баночкой для мелочей.

    Жидкая тушь во многих случаях предлагается в более-менее изящных баночках уже напоминающих чернильницу или тушечницу. Зачем же нам еще одна ёмкость? хоть и маленькая, но требующая места на рабочем столе и внимания хозяина – заправки, мытья и прочее. Внимательное изучение того и другого даст ответ – как ни крути, а штатная баночка для туши, суть – одноразовая тара, едва ли может быть рабочим прибором – её конструировали для удобного транспортирования и хранения. Относительно узкое горлышко баночки не позволяет видеть уровень туши и часто марает ручку и пальцы. Кроме того, тушь вредно держать долго открытой, отливая из штатной баночки понемногу мы минимизируем и пыль с мусором попадающую в тушь. Держа уровень туши в широкогорлой и неглубокой емкости небольшим, макать перо или кисть можно почти не глядя. Словом, удобно и весьма. Да – недорогая тушь, тем не менее вполне пригодная для, по крайней мере, начальных экзерсисов, обычно продается в легких пластиковых баночках, опрокидывающихся охотнее тяжелых и низких тушечниц. А ведь есть ещё и вовсе сухая китайская тушь-палочки требующая приготовления-растирания в воде. Её где прикажете держать?

    Еще раз спою дифирамбы современной фабричной стеклотаре – это копеечный, бросовый до невозможности ресурс, источник сырья, заметим – в наше время - весьма разнообразной формы. Свою тушечницу сделал на основе части небольшой стеклянной бутылочки из под специй (Фото 2) и металлического хлама.


    Фото 2. Приправка «4 перца» марки KOTANYI, в бутылке с регулируемой пластиковой мельницей в крышке. Пожалуй, самая вкусная из всего их репертуара.



    Что понадобилось для работы

    Самодельное приспособление для резки банок и бутылок, набор некрупного слесарного инструмента, наждачная бумага, металлический хлам, горелка с принадлежностями для огневой пайки, попутные мелочи.


    К делу.

    Перво-наперво сделал нижнюю часть тушечницы, собственно, сам сосуд – отрезал часть подобранной стеклянной бутылки. Операция эта не всегда заканчивается удачно – резка стекла стеклорезом предполагает стекло-заготовку ровную и без заметных дефектов – включений, свилей, утолщений. Таково листовое стекло приличного качества – оконное или витражное. Сосуды штампуемые или выдуваемые автоматами такие дефекты, а обычно это стенки разной толщины, наплывы, имеют часто. Их не видно снаружи но при резке бутылок становятся хорошо заметны. Станок для резки бутылок жестко позиционирует её и позволяет сделать стеклорезом снаружи хорошую непрерывную царапину, трещина же в стекле от последующих действий - термоудара, может «споткнуться» о дефект и уйти в сторону. Тут уж какая у этого сосуда и мастера карма.

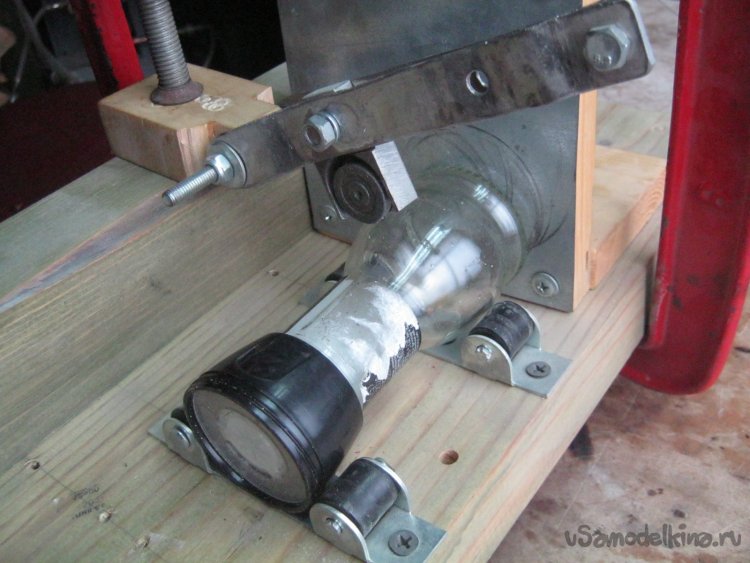

    Фото 3. Резка бутылочки в станке.



    Фото 4. Вращая бутылочку над строительным феном включенным на второй передаче, прогреваем кольцо стекла около царапины и погружаем в холодную воду до стеклорезной отметки. Обычно операцию требуется проделать 2-3 раза. Термоудар раскалывает заготовку по царапине стеклореза.



    Фото 5. Треснуло, хрустнуло и в руках несколько отдельных стекляшек. Нижняя, нужная для работы часть цела, повезло.


    Итак, ёмкость (для туши) отрезалась удачно. Края стаканчика после стеклореза не слишком ровные и красивые, часто острые. Притупить их можно на шлифовальной машине с алмазным инструментом, но выровнять для более-менее плотного прилегания крышечки трудно. Для этого рез шлифуется на куске влагостойкой наждачной бумаги со средним зерном. Наждачку следует положить на ровную поверхность, а лучше, на кусок плотного войлока – слегка вминаясь, абразивная поверхность равномерно закруглит и притупит края. Работа небыстрая и требующая значительных усилий, приятнее распределить её на несколько сеансов. Стеклянный стаканчик и саму наждачку полезно периодически промывать чистой водой от стеклянного шлама. Работу можно считать законченной когда торец бутылочного стаканчика станет равномерно матовым.

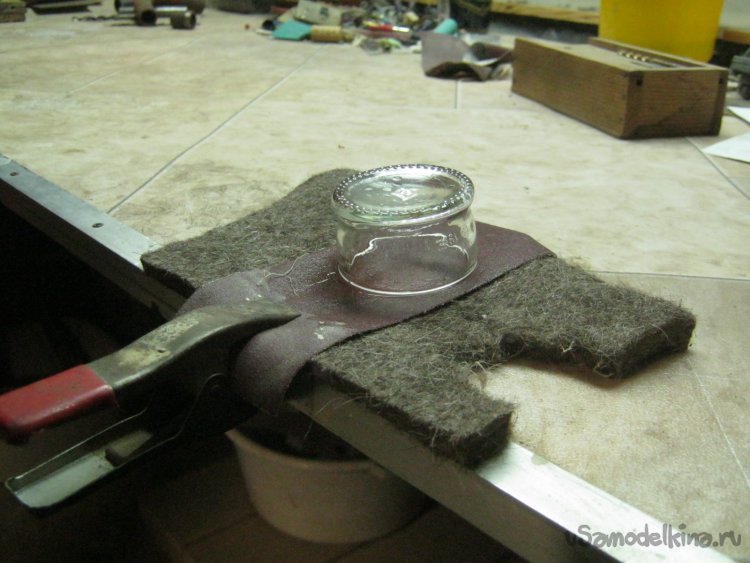

    Фото 6. Шлифовка торца реза. Войлок под наждачкой закругляет края, о них после такой обработки невозможно порезаться.



    Фото 7. Готовый сосудик для туши.



    Всё можно починить если вертеть в руках достаточно долго.

    Второй закон Вышковского. (Законы Мэрфи - Прикладная Мэрфология)



    Стеклянная часть нашей тушечницы готова, пора подобрать её крышечку. Порывшись в ящике с водопроводным хламом отыскал несколько подходящих железок – декоративных накладок на душевой смеситель, маскирующих место подключения (Фото 8). Из имеющихся тонкостенных нержавеющих колпачков подобрал хорошо садящийся на стеклянный стаканчик-тушечницу.

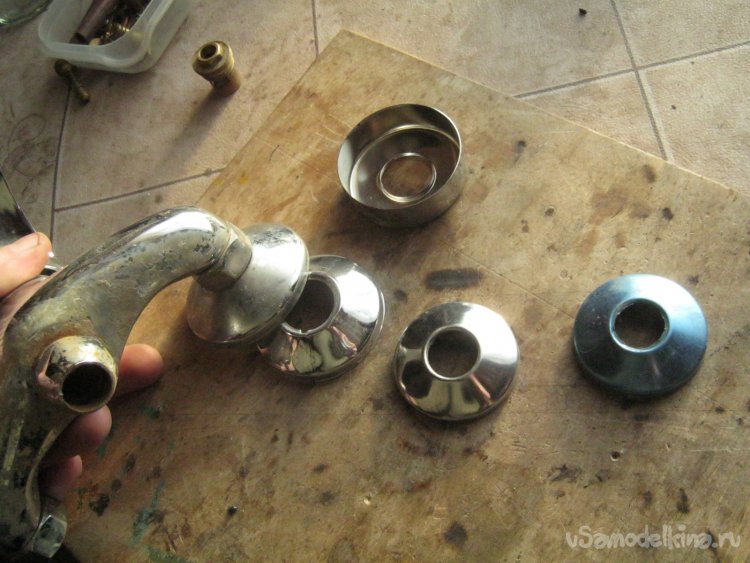

    Фото 8. Декоративные колпачки закрывающие место подключения смесителя.


    Повертев железки из хлама так и этак, подобрал круглую заготовку из электросамоварной никелированной латуни - запаять отверстие на крышке и латунный же шток от крана-запора огнетушителя, в нем увиделась ручечка (Фото 9).


    Фото 9. Дополнительные железки из хлама.


    Круглая «монетка»-заплатка некогда была выкроена для другого, из какой то части электросамовара – отожжена, отрихтована, размечена и выпилена ювелирным лобзиком, но так и не пригодилась. Кругляш разметил по диаметру дырки – приложил линейку-шаблон с набором отверстий и подобрал чуть большее нужного, перенес окружность на железку тонким спиртовым фломастером (Фото 10).

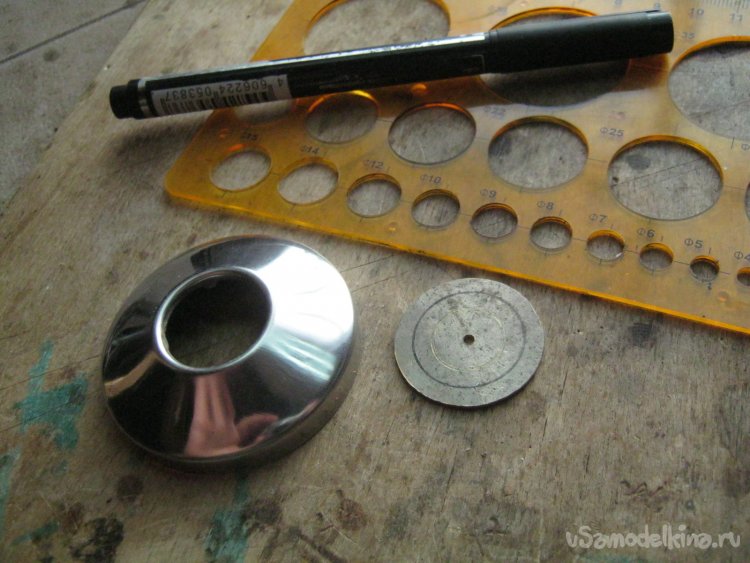

    Фото 10. Разметка заплатки.


    Нетолстую хоть и хромированную латунь с удовольствием выпилил своим любимым инструментом – ювелирным лобзиком. Пилочка №0, без смазки (Фото 11).


    Фото 11. Выпиленная заплатка для крышечки.


    Подогнал новый кругляш к отверстию (Фото 12) подтачивая его некрупной наждачной бумагой. Для плотной посадки торец железки постарался сделать конусным как у пробки.


    Фото 12. Подогнанная заплатка.


    Ручку крышечки сделал из части латунного штока клапана огнетушителя, не зря он мне сразу понравился. При ближайшем изучении железка оказалась разборной (Фото 13). Повертев ее в руках и отвергнув решения слишком вычурные составил из частей свою ручечку. Небольшую и изящную.

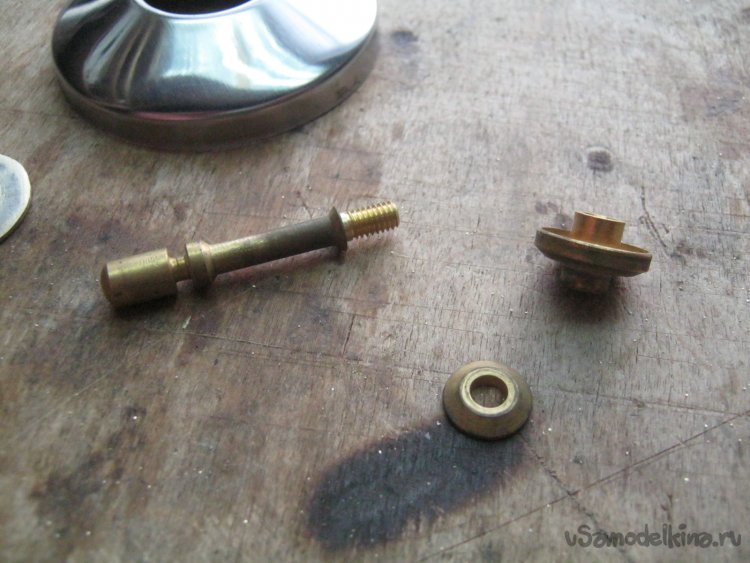

    Фото 13. Детали штока – крана-запора огнетушителя.



    Фото 14. Длинную тягу пришлось укоротить – снова в деле мой любимый инструмент – моя-моя прелесть, моя любовь. Нужную часть железки пришлось зажимать в тисках - чтобы не помять латунный хвостик обернул его кусочком истертой мелкой наждачки.

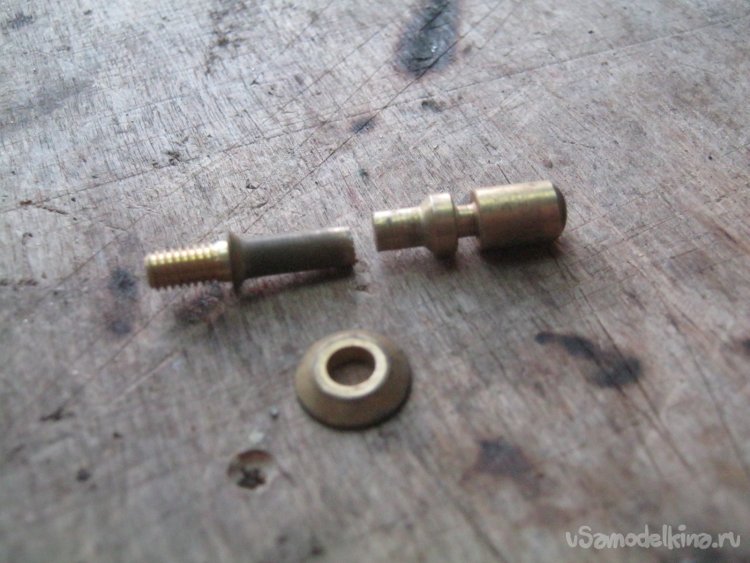

    Фото 15. Доработанные детали крана – части будущей ручки.

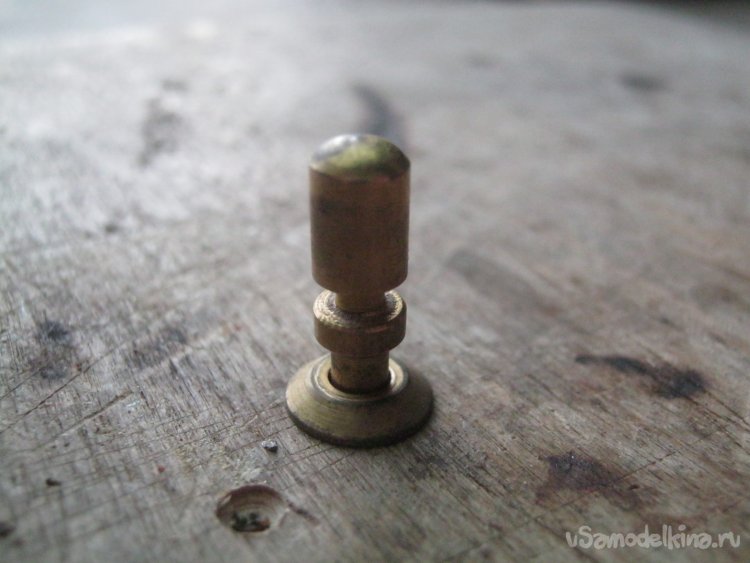

    Фото 16. Ручка в сборе.


    Трофейное отверстие в латунной заплатке на крышечке рассверлил и собрал ручку на штатном месте. Все детали зачистил и нанес пастообразный флюс для огневой пайки. Прогрел крышечку пламенем небольшой газовой горелки, спаял железки безсвинцовым – олово-медь, припоем (Фото 17).

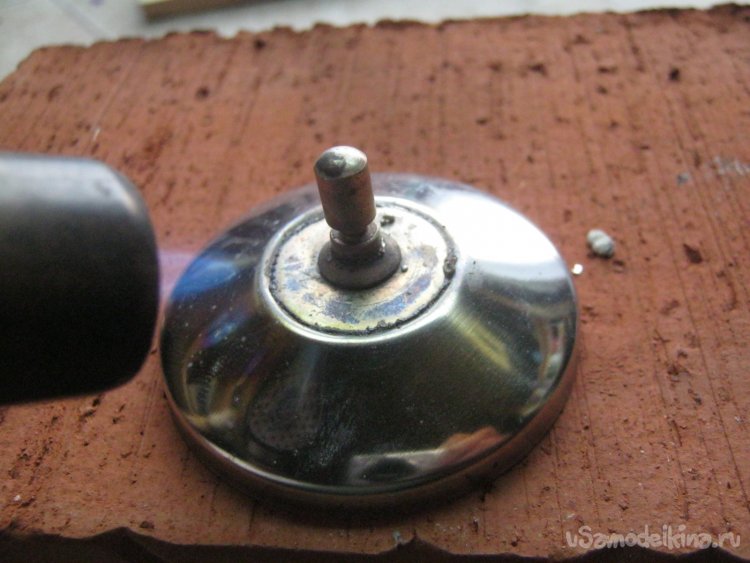

    Фото 17. Огневая пайка деталей крышечки. Флюс-паста для монтажа медного трубопровода, припой без свинца.


    После остывании железки немедленно отмыл остатки кислотного флюса в теплой воде с применением старой зубной щетки (Фото 18).

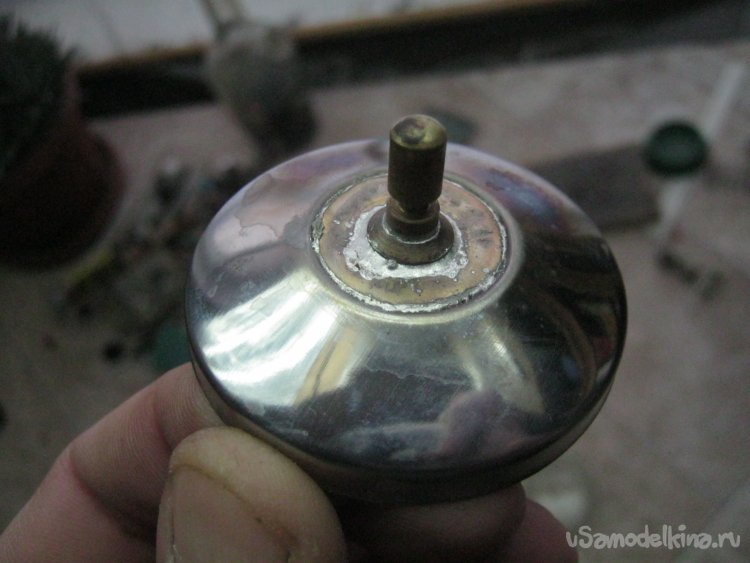

    Фото 18. Место пайки отмытое от остатков кислотного флюса.


    Наплывы припоя зачистил плоским надфилем и некрупной наждачной бумагой. Окончательную доводку железки – тонкую шлифовку поручил токарному станку по дереву – на миниатюрной планшайбе закрепил термоклеем кусочек сухой березы (Фото 19).

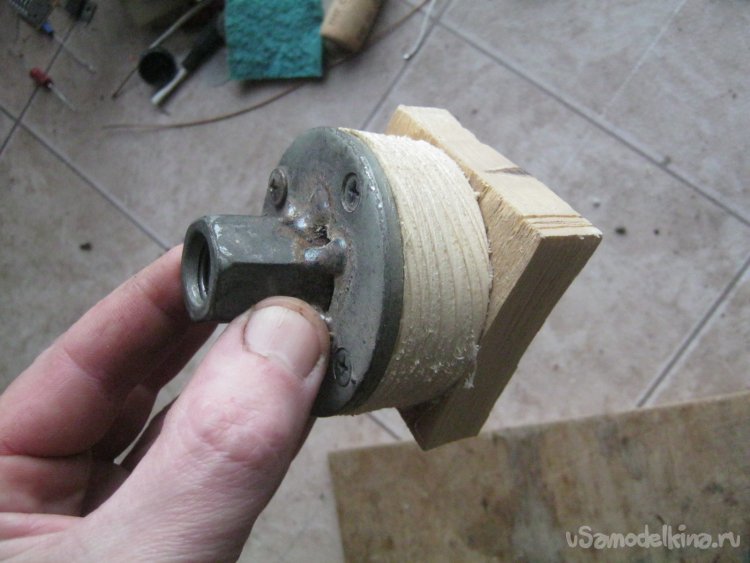

    Фото 19. Заготовка оснастки для шлифовки крышечки тушечницы. Планшайба – металлическая часть с постоянной (круглой) деревяшкой. К ней приклеивается нужное. При необходимости оно легко срезается на станке или отклеивается с нагревом.


    У приклеенной доски-квадратика отпилил углы и установил на вал станка. Мощным резцом для торцевого, поперек волокон, точения, оболванил оснастку и подогнал к диаметру крышки (Фото 20). Плотно насадил железку и вдумчиво, со сменой направления вращения, некрупной наждачкой, а после и вовсе «нулевкой» довел поверхность до приличного вида.

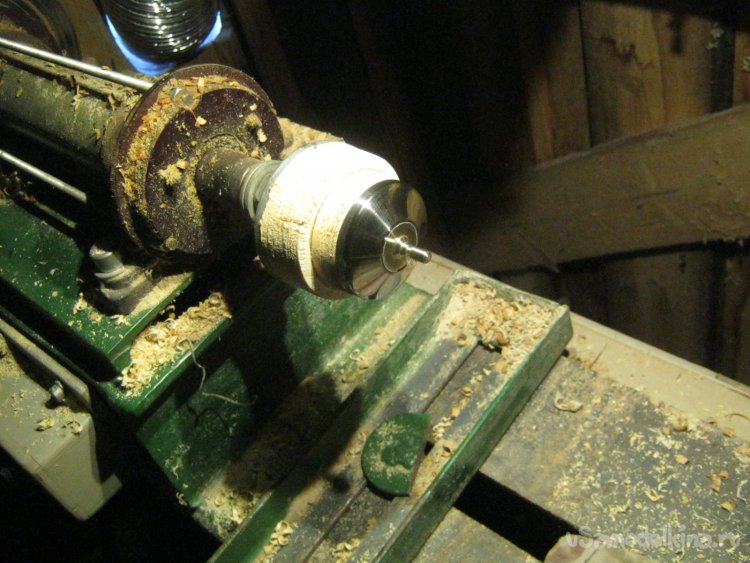

    Фото 20. Применение токарного станка для шлифовки.

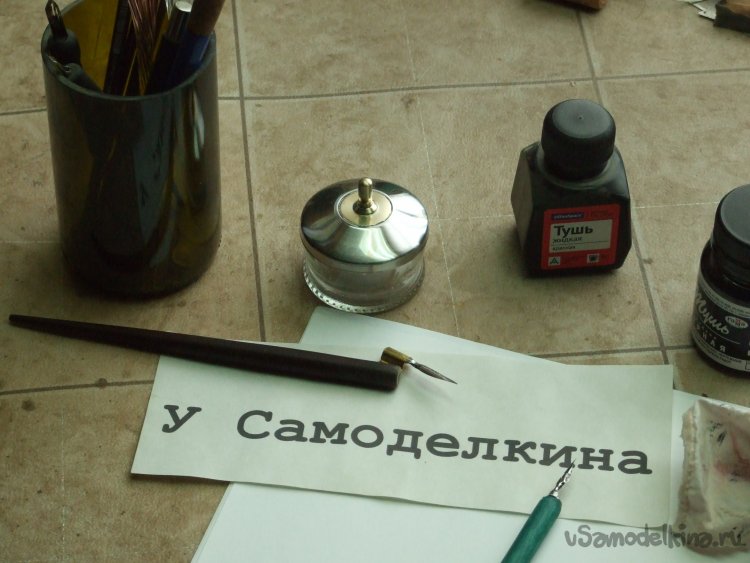

    Фото 21. Готовая тушечница в рабочей обстановке.



    Babay Mazay, январь, 2022 г.
