    Реанимация квадратных батарей 3R12



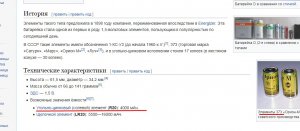

    Наряду с другими техническими областями бытия, портативное электропитание сильно эволюционировало за последние годы – в широком обращении появились невиданные прежде источники питания. Тем не менее, в отдельных случаях еще можно встретить и старорежимные гальванические элементы и батареи. Речь пойдет о «квадратных», 4.5 В батареях. Ныне, они распространены мало, а вот заставшим хотя бы 80-е годы СССР, знаменитые «3336» и «Планеты» должны быть хорошо знакомы.

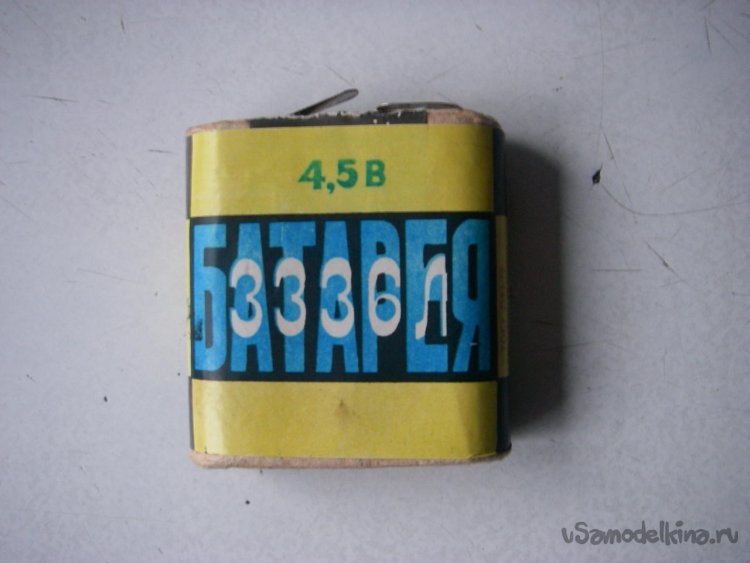

    Фото 2. Батарея 3336Л, образца 1980 г. СССР. Чужое фото из интернета.

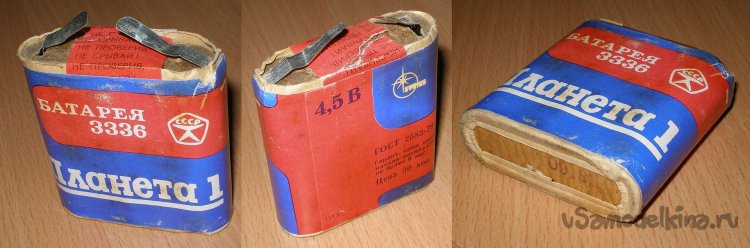

    Фото 3. Батарея 3336 Планета 1, образца 1981 г. СССР. Чужое фото из интернета.


    «Плоские» «квадратные» батареи изобрели в Германии, аж в 1901 г. Предназначались они преимущественно для карманных фонарей. Заставшим советскую эпоху они тоже должны быть хорошо знакомы. Фонарики с миниатюрными лампами накаливания, а какими иначе?, как и батарея - относительно плоской формы. Светили плоской стороной вперед, надо полагать, удобно помещались в карманах «широких штанин» и имели проволочное ушко-крепление на гвоздике или пуговице или специальный кожаный хлястик. Существовали и особые «сигнальные» варианты с оперативно сменяемыми цветными светофильтрами и дополнительной кнопкой включения (вроде телеграфного ключа).

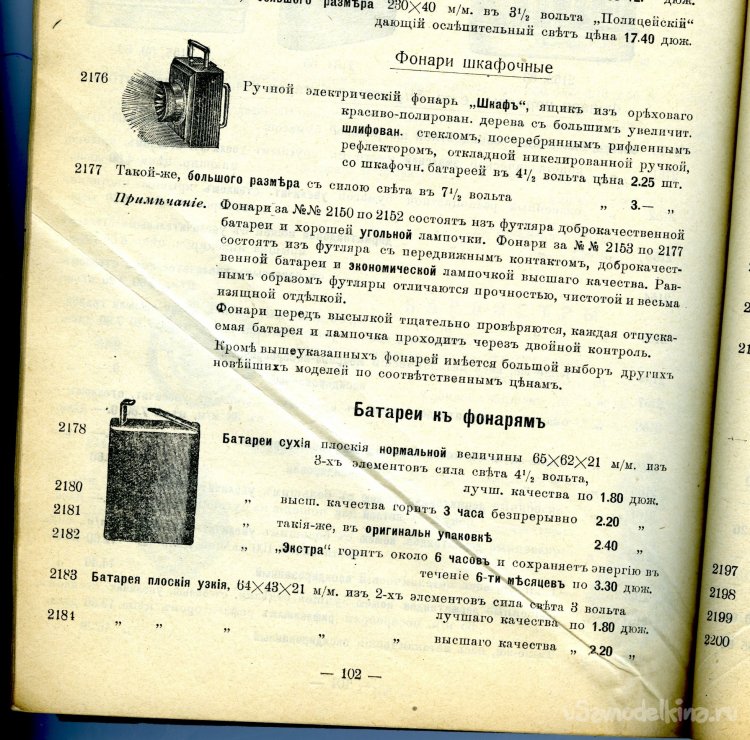

    Фото 4. Российский каталог 1900-х годов. Картинка из Википедии.



    Фото 5. Советский сигнальный фонарик с открытой крышкой. Два светофильтра управляемые снаружи ручками крутилками частично видны на откинутой передней стенке-крышке. Кроме рычажка включения (сверху) есть еще и кнопка. Внутри, возле рефлектора крепление для запасной лампочки. Батареи на фото нет. Фото чужое.



    Фото 6. Сигнальный фонарь вид снаружи. Около стекла ручки для смены светофильтров. Фото тоже не моё.

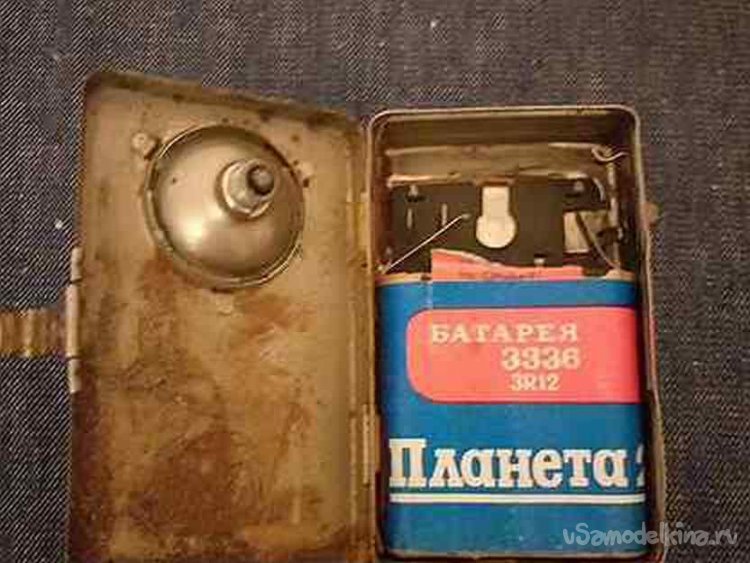

    Фото 7. Вот так уютненько размещалась батарея. Фото чужое.



    Фото 8. Открытый «гражданско-осветительный» карманный фонарик для плоской батареи, поздней советской эпохи. Корпус пластиковый, конструкция и вид довольно необычные. Лампочка светила наоборот – уткнувшись носом в рефлектор на специальном держателе. Фонарик даже по моим тогдашним, юным и легкомысленным, оценкам сильно проигрывал старым железным. Технологичная в изготовлении конструкция оказалась катастрофически капризной в эксплуатации – батарея бултыхалась в корпусе, контакты, даже свежие, контачили не вполне уверенно. Вид – какой то лупоглазый и легкомысленный. Кроме того, фонарь был крупнее ранних железных собратьев. Чужое фото из интернета.


    Плоские батареи, кроме карманного освещения, применялись и в некоторых промышленных радиоприемниках, часто – в электромеханических игрушках и авометрах. Со своей квадратной батареей сталкиваюсь нечасто но периодически – в моем хозяйстве прижилось переговорное устройство на основе старой детской, времен СССР, одноименной игрушкой. Досталась жене в нежном школьном возрасте и чудом сохранилась у родственников (Фото 9).

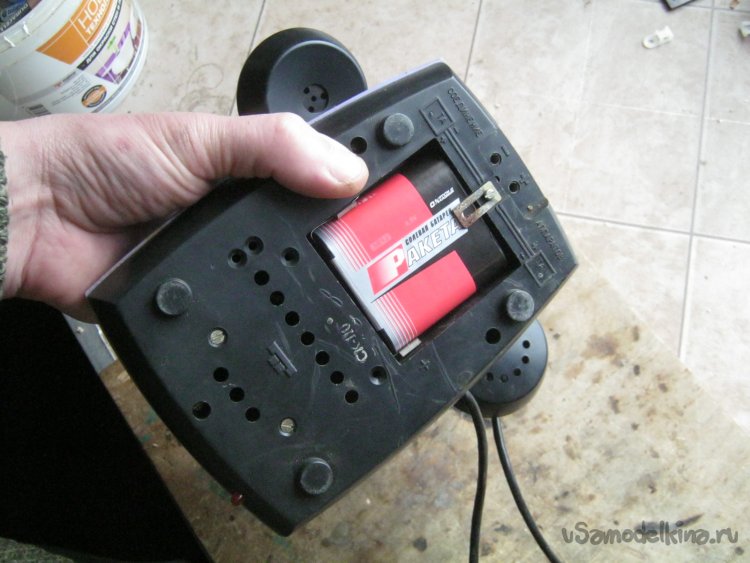

    Фото 9. Один из аппаратов телефонного переговорного устройства.


    Переговорное устройство представляет собой два аппарата обычного настольно-телефонного вида с имитацией кнопочного номеронабирателя. Питаются каждый от своей квадратной батареи, соединены двухпроводной линией. В настоящее время обеспечивают полноценную дуплексную телефонную связь между домом и мастерской в нескольких десятках метров. Зимой и в плохую погоду очень удобно, да и в теплую солнечную, бегать по всяким пустякам приходится меньше. Тонкая и ломкая табельная линия заменена на приличный прочный кабель, внутри помещений провода закреплены жестяными хомутиками на деревянных стенах, словом – все культурно. Сами аппараты остались практически без изменений. Вызов абонента – при снятой трубке следует нажать любую из кнопок «номеронабирателя» - на втором аппарате включается звонок и при снятой с него трубке можно разговаривать. Батарей хватает почти на год.

    «Планеты» старого образца (Фото 2,3) представляли собой три соединенных пайкой элемента в общем картонном стаканчике. Вся сборка заливалась битумом. Не сразу, не сразу, рассмотрел варианты современные – они оказались разборными и весьма. В угоду технологичности, собираются из элементов в пластиковой коробочке-корпусе. Контакт – между элементами – жестяными полосками, простым прижимом. Всё это добро демонтируется до атомов одним канцелярским ножом. Надежность батареи очень невысока – рекомендовать её в качестве походного питания, скажем, в экспедицию на Северный Полюс, не стал бы и врагу, зато позволяет легко заменять изношенные элементы и тем существенно продлить работу аппаратуры. Грубо говоря – из двух изношенных батарей, скорее всего, удастся сделать одну вполне рабочую, хотя и с меньшим, чем новая, ресурсом.

    Что понадобилось для работы.

    Набор инструмента для электромонтажа.


    К делу.

    Прежде всего – разборка батареи. Пусть это будет прибор с заглавного фото. Этикетка не приклеена и легко и нетравматично снимается. Обнаруживаем пластиковый корпус с крышкой (Фото 10). Жестяные полоски-выводы отогнуть вверх, крышка на немудрёных защелках – только подковырнуть лезвием ножа (Фото 11).

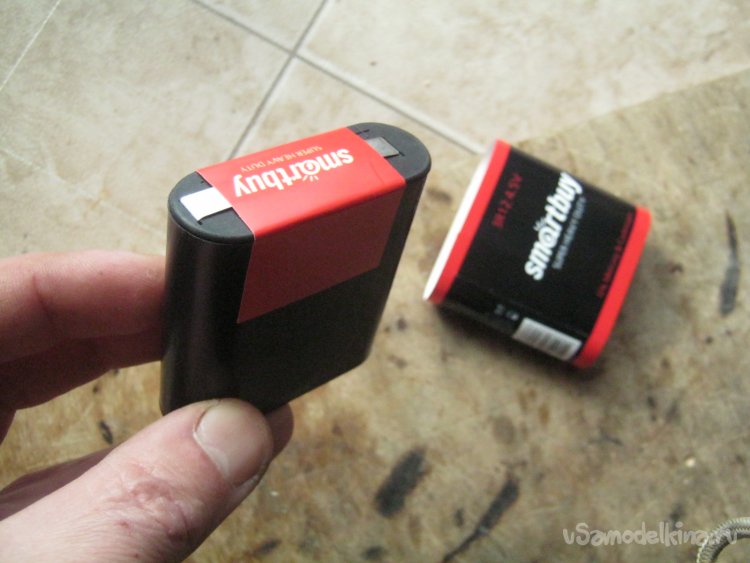

    Фото 10. Глянцевая этикетка элементарно стягивается с гладкого корпуса. На красной полосе прикрывающей контакты нет сакрального «не проверив не срывай!». Безобразие.

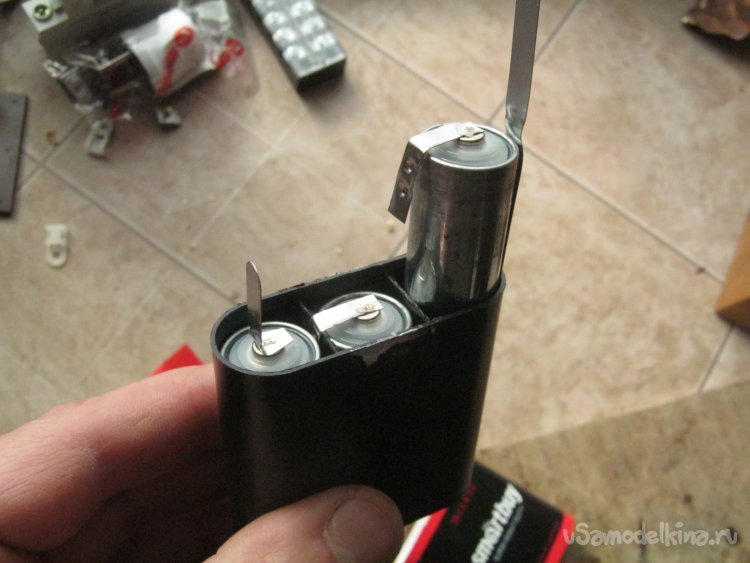

    Фото 11. Под крышечкой в индивидуальных отсеках – элементы. Соединения – э-э-э, да просто прижимом, без затей. Полоски жести точечной сваркой приварены только к верхним выводам элементов. Длинный крайний вывод «-» тоже всего лишь прижат к стаканчику крайнего. Справедливости ради, надо сказать – иногда попадаются экземпляры и с пайкой.

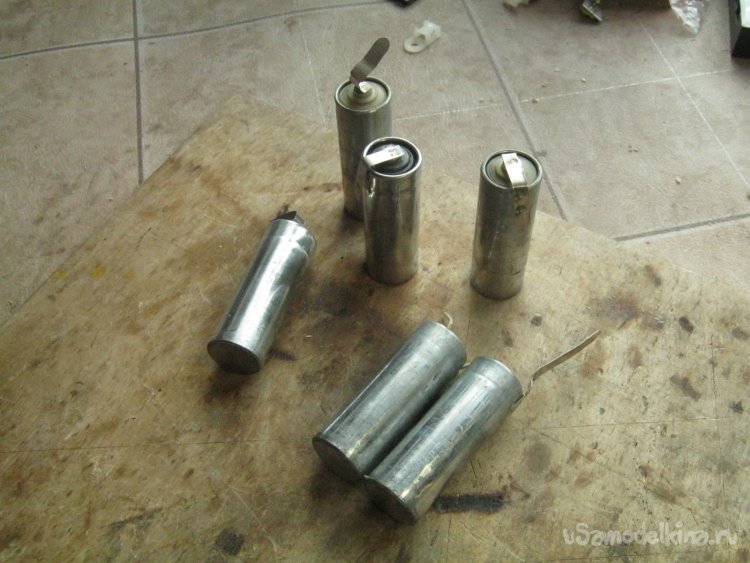

    Фото 12. Элементы от нескольких разобранных вышедших из строя плоских батарей. Два из них, лежащие внизу, соединены как раз пайкой.


    Итак – батарею можно «перепаковать» - собрать из, пусть старых, но все еще годных элементов и тем самым продлить ей жизнь. В слаботочных устройствах подобных моему (Фото 9) – изрядно. Распотрошив батарею не следует удалять и соединения, они пригодятся.

    Элементы, конечно, лучше всего отобрать – измерить под нагрузкой их напряжение и выбраковать негодные. Измерять напряжение просто присоединив щупы мультиметра-вольтметра, неправильно – напряжение будет завышено потому как нагрузка для источника легкая – высокоомная, тем более в современных цифровых приборах.

    Часто, плоская изработавшаяся батарея имеет всего один негодный элемент – «слабое звено». Его легко отличить по окислившемуся корпусу - цинковому стаканчику (Фото 13).

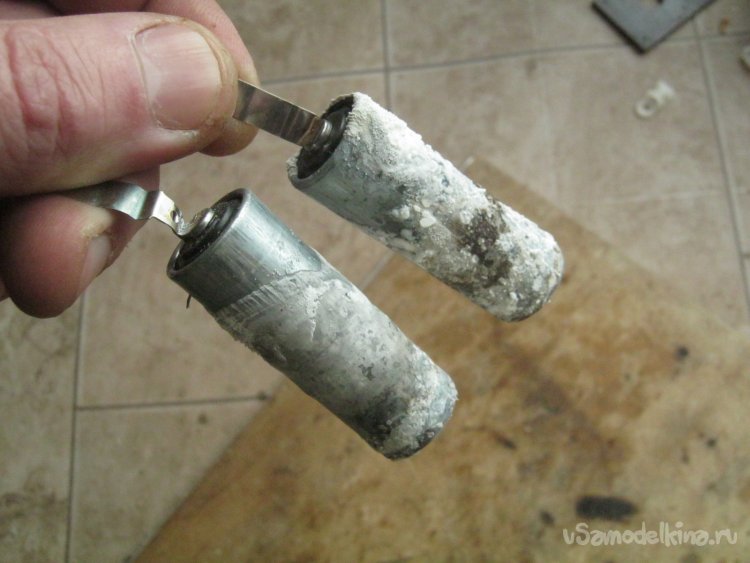

    Фото 13. Выбывшие из строя элементы двух батарей.


    Подобрав и соединив прилично выглядящие элементы, получим новую исправную батарею без всяких изменений, а часто и без пайки (Фото 14).

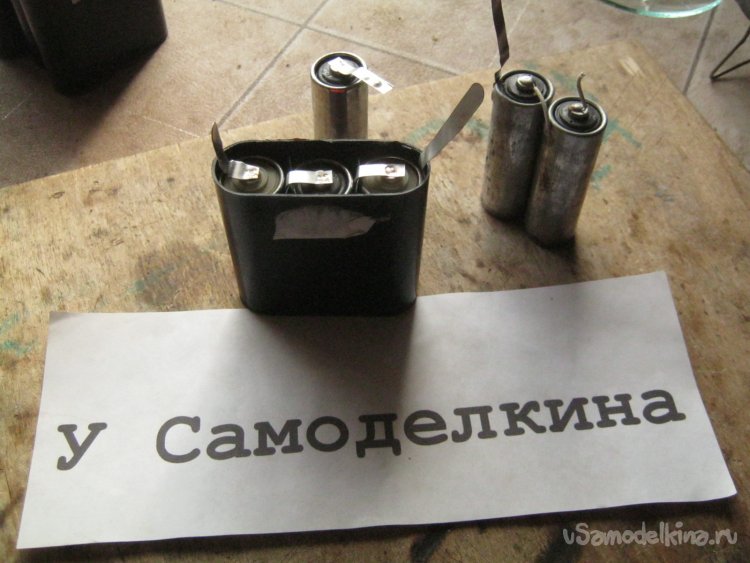

    Фото 14. Новая батарейка из старых элементов. Без крышки. Еще поработает.


    Еще пара слов о плоских батареях.

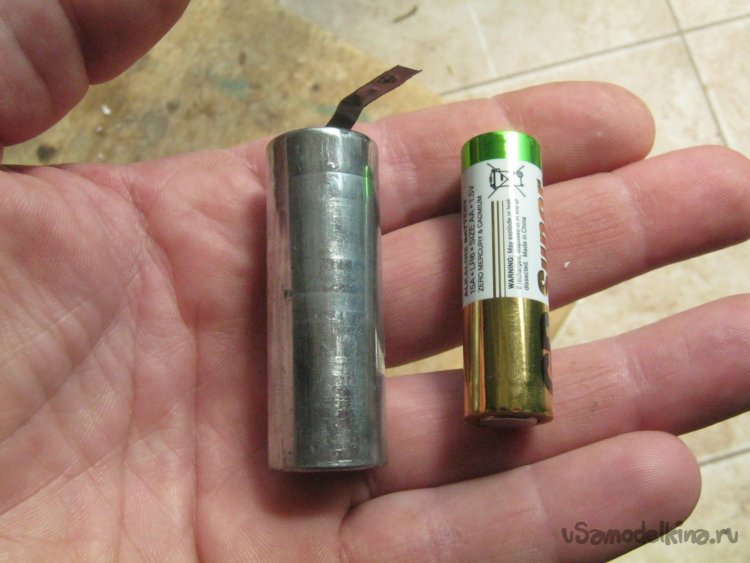

    Фото 15. Элементы из квадратной «Планеты» несколько крупнее стандартных ходовых «АА» – старый корпус с ячейками, при острой необходимости, можно нафаршировать ими. К слову, существовали и фабричные такие «переходники».

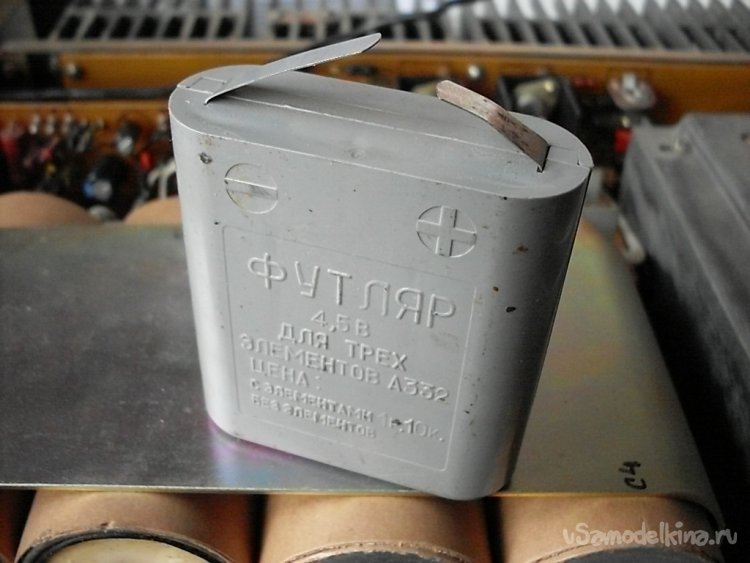

    Фото 16. Старорежимный магазинный корпус для «пальчиковых» АА – элементов.



    На сладкое.

    Один из отечественных любителей ретро техники не поленился аккуратнейшим образом отсканировать этикетку старинной плоской батареи (Фото 17, 18). Распечатав ее и оклеив современную китайскую, можно всласть понастальгировать (Фото 19).


    Фото 17. Этикетка от старинной плоской батареи. Указанное напряжение – 3.7 В – под стандартной для тех времен нагрузкой – миниатюрной лампочкой накаливания 3.6 В.


    Реанимация квадратных батарей 3R12

    Фото 18. Сакральное. Почти как «Не влезай убьет!». Тоже часть этикетки – распечатать и приклеить поперек сложенных лапок-контактов.

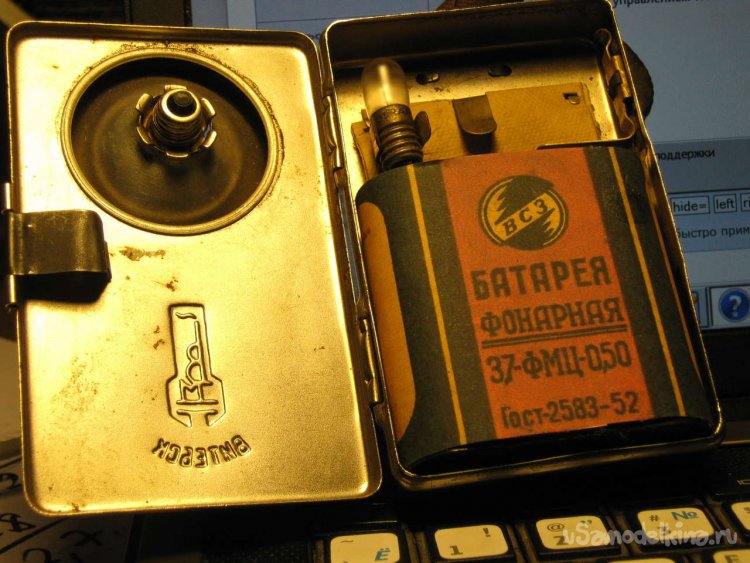

    Фото 19. Как то вот так. Аутентичненько. И окружающих удивить и самому приятно.



    Babay Mazay, апрель, 2022 г.
    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Красивый походный топор из самого простого топора

    Переделка видеорегистратора Sameuo U600

    Добавить комментарий

    72 комментария
    Бабай_Мазай Автор
    ino53,


    Да-да, а метлу то как профессионально держит - двумя пальчиками, как опытный офицер полевой бинокль, форма правда подкачала - не слишком пылезащитная...

    ino53
    Цитата: Korolev
    Глядя на тех клининг - менеджериц, я задавался вопросом: на каких конкурсах/кастингах отбирали этих див?



    Валерий
    Цитата: Бабай_Мазай
    как в у негра в жо... эм-м...  в погребе!)


    Ну зачем так усложнять?!!! Как у негров в Африке ночью!))))

    И, кстати, на вопрос "Где у женщин самые тёмные и курчавые волосы?" надо не смущаться, а тоже отвечать: "В Африке! В Зимбабве, например!")))

    Але нови ностра алис!
    Бабай_Мазай Автор

    В общем, условно подводя промежуточный итог прений, как герцогиня из "Алисы в стране чудес", выведу мораль - нынешнее портативное освещение, без преувеличений, хорошо и любое нытье по поводу "фонари вдоль дороги не поставили, а дитЯм в школу ходить" (это у нас тут целая история была - темно безлунными ночами, как в у негра в жо... эм-м...  в погребе!) расценивать как таковое (нытье) и пресекать нещадно. Человек - это звучит гордо! А человек в темноте с фонариком - и вовсе титан. Любое неустройство нынешнего общественного освещения элементарно компенсируется простейшим фонариком за пару сотен рублей и привычкой поддерживать аккумуляторы в работоспособном состоянии, не говоря уже обо всякой непременно носимой на себе отроками машинерии, умеющей светить как дуговая лампа на вышке. Долой нытье, да здравствует технический прогресс и всем мое почтение!

    Валерий
    Цитата: ino53
    Ну, хвастун... И через столько лет еще нос задирает...


    Так и есть из за чего!!! Ты ж вспомни, как тогда (правильно) было. Человека ценили только за то, кто он ЕСТЬ, а не "КЕМ ВЫГЛЯДИТ". Т.е., что ты сам реально можешь! А сейчас? Приедет сопляк на купленной папой машине, и он уже крутой! Хоть и все знают, что машину заработал не он, а папа. А тогда скорее было бы: "Кто твой папа - я знаю. А вот, КТО ТЫ САМ?!")))

    А в деревне это вообще ярко проявлялось. Все толковые мужики, у которых и хозяйство справно, и тракторок самопальный и сварка, и поремонтировать всё могут, в глазах других имели всегда уважение! И называли их по отчеству! А остальные - "Митька", "Грышка" и т.д... Хоть и под 80 уже тому Митьке.

    А уж малой и вообще имени не имел. Он - "чей-то". А тут на тебе! Владимирович (с ударением на вторую "и", почему-то), подойды, глянь! Свет прупав (попЭд ны заводытся, ровер ны йидэ бо цэп злитае ,, чы такий мотор на цыркулярку пудыйдэ, и як подключить (нужное подчеркнуть))))) Прям как к тому Георгиечу, или к Моисеичу (мой дед). Разве что, те ещё и по части кабанчика зарезать, пристройку построить, столярку сделать, стекло вставить)))А стартануло то "признание" именно, благодаря "снежинке".

    Интересно, что в таких случаях, мужика, которого пригласили, и который помог, всегда принято было усадить за стол! И не зависело от того, советом он помог, или работал целый день. (Во втором случае просто доплачивали деньгами))). Так вот, меня тоже сажали ... Но я ж - пацанёнок! Мне не красиво наливать!!! (Хотя, для приличия, предлагали) Так что, давали бутылку водки "с собой".))))Типа, в дом отнеси.)))

    Но это всё не долго продолжалось... Порушилась у меня жизнь через год-другой сильно, и уехал я оттуда...


    Але нови ностра алис!
    ino53
    Цитата: Валерий
    меня вааще зауважали. Стали звать помочь

    Ну, хвастун... И через столько лет еще нос задирает... smile

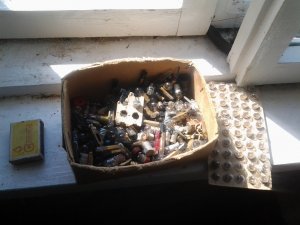

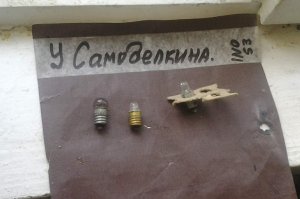

    В таком форм-факторе были на 2,5  3,5  6,3  13,2 Вольта.

    Еще на 26 В 0.12 А, в колбе видно, что спираль длинная, на 2-х промежуточных опорах. И довольно редкие 1,5 В (или 1,2?), именно для фонариков с одним пальчиком. Так в этих колба интересная, вроде как линза отлита в торце.


    Валерий
    Цитата: Бабай_Мазай
    О минилампочках, батарейках и фонариках - были еще и на 6.3 В.


    В таком форм-факторе были на 2,5  3,5  6,3  13,2 Вольта.

    13,2, к примеру, были в эпических ёлочных гирляндах "Снежинка". Как правило, судьба этой гирлянды следующая: сперва горит...Потом тухнет... Методом подбора мужик находит сгоревшую и меняет... Только вот, меняет он, не загоняясь напряжением на 3,5... Со временем гирлянда начинает вырубаться раз за разом... Мужику надоедает каждый раз, матюкаясь, лазить по ёлке, и он решает проблему глобально - покупает 20 новых лампочек и меняет сразу все!!! (Опять-же, на два, или на три с половиной)))). Включает   Вспышка! Яркая!

    Всё! Гирлянда больше не используется - она испортилась! покупается новая!

    П.С. Когда у нас дома накопилось три таких гирлянды, я уже из курса физики знал, что такое закон Ома для участка цепи))))). И соединил их последовательно...

    Запомнилось это потому, что подняло мой авторитет в деревне сильно. Тётка, или бабушка об этом вскользь рассказали в магазине, покупая по моей просьбе ещё одну гирлянду и 60 лампочек, когда мой дядька попросил переделать ему так-же (у него было две). (Кто не знает, магазин - это "сельский клуб". Там и женщины и мужики зависали часами, делясь новостями, болтая (мужики под пивко))

    И вот к нам пришёл один из очень-очень уважаемых в деревне мужиков (Знаете, было такое, что есть мужик в деревне, у которого всё налажено, есть самодельный трактор, теплицы , заборы из высечки , скамейки и дорожка цементированная во дворе.))) И вообще он многое может в этой жизни)))))) Таких уважают и называют по отчеству!))

    Помню, он зашёл... Бабушка ему говорит "Здравствуй, Георгиевич. Мишки нема дома!" (Это мой дед. Тоже такой-же уважаемый)))). На что он говорит "А я не к нему.", и, повернувшись ко мне-пацану : "Владимирович, говорили люди, шо ты как-то умеешь гирлянды соединять, чтобы они на обычных лампочках из магазина горели. Научишь?"

    Немая сцена!! ВЛАДИМИРОВИЧ!!!!   Он поставил меня на одну ступеньку с собой!!! Пацана 12-летнего на каникулах!!!

    Что интересно, бабушка после этого стала заметно терпимее относиться к моим "дурным начинаниям". И, даже, разрешила мне электричество в отдельно стоящий погреб провести. (До этого я хотел, но она была убеждена, что я хату спалю! А сделать это может тольео Миронович!!! (Такой же знающий мужик, который ещё и "по электрике"))))

    И про это похвасталась потом в магазине, что, мол "Мулудый, а рузумный - як старЫй!". (Это на местном наречии)))). И меня вааще зауважали. Стали звать помочь, если что-то со светом, а Мироновича нету сейчас...)))

    Але нови ностра алис!
    Бабай_Мазай Автор

    О минилампочках, батарейках и фонариках - были еще и на 6.3 В. Например, такая стояла в "жучке" - карманном фонарике с ручным генератором. Надо полагать, чтобы даже самый сильный и легкомысленный пользователь, при всем своем неуёмном энтузиазме не сумел ее сжечь. В нормальных же обстоятельствах, фонарик светил тускло. Проблему решил заменив лампочку табельную на аналогичную но 2.5 В. Света стало много, качать рычаг приходилось куда как менее быстро и часто. В походы брал с собой пару запасных лампочек завернутых в бумажку, а в повседневности - для ходьбы в темных подворотнях и подъездах, просто старался не переусердствовать.

    Бабай_Мазай Автор

    Всяко лучше, чем если бы прибираться приходила традиционная старая карга, беспрерывно брюзжа - понатоптали тут... А тут и полезная уборка и на процесс посмотреть приятно.

    ino53
    Цитата: Korolev
    Глядя на тех клининг - менеджериц, я задавался вопросом: на каких конкурсах/кастингах отбирали этих див?

    про седину в бороду, не? smile

    Korolev
    Валерий,
    Клининг - менеджер.

    Глядя на тех клининг - менеджериц, я задавался вопросом: на каких конкурсах/кастингах отбирали этих див? Да ещё и спецформа у них была, типа школьной для девочек, только светло-голубого цвета, с кружевными передничками. Как-то и живот сам собой втягивался, и плечи распрямлялись ...   smile

    Валерий
    Цитата: Vasilisk -66
    Korolev, а уборщица тогда как? оператор устройства для уборки помещений?




    Клининг - менеджер.

    Але нови ностра алис!
    Vasilisk -66
    Korolev, а уборщица тогда как? оператор устройства для уборки помещений?



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Vasilisk -66
    Валерий, прокалывали смолу с бумагой и шприцем воду или солевой (чаще) впрыскивали.



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Korolev
    ino53,

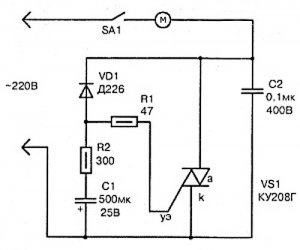

     тот же ТС-106 при отрицательном напряжении на УЭ работает в двух квадрантах...

    Так в ручном-то инструменте "прецизионность" и не нужна, главное, чтобы при пуске инструмент из рук не выпрыгивал.  smile

    ino53
    Цитата: Korolev
    Там дело не только в названии, но ещё и в оплате!

    Ну а как же... smile

    Как вариант:

    Да, есть такое дело, тот же ТС-106 при отрицательном напряжении на УЭ работает в двух квадрантах...



    Korolev
     ino53,
    пачканье маркером и дизайнерское оформление в принципе одно и то же, зато как звучит!

    Там дело не только в названии, но ещё и в оплате!  xaxa

    Интересно, что там за начинка. Была бы трехпроводная схема - понятно, при появлении напряжения плавно открывается мощный силовой элемент, а тут...

    Как вариант:   scratch

    ino53
    Цитата: Korolev
    На предыдущей работе завхоз назывался "Директор департамента по административно-хозяйственной части"!

    Да, если помнишь, мы как то пришли к выводу, что пачканье маркером и дизайнерское оформление в принципе одно и то же, зато как звучит! pardon

    2,5 вольт 0,068 ампер,

    Этот тусклый "козий глаз" применялся в подсветке шкалы Рижских приемников (Рига, ВЭФ), мне больше нигде не попадался.


    pitiunt
    Korolev,


    Я уже заметил ошибку, отписался ))

    pitiunt
    Цитата: ino53

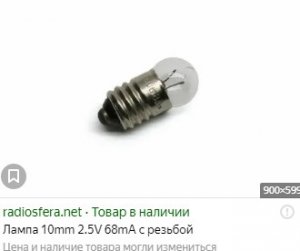

    Стандартная лампочка в фонарик  2.5V 68mA , это ровно один ватт.
