    Детская карусель из автомобильной ступицы, профильной трубы и ОСБ (ОСП, OSB)

    Всем привет, друзья! Идея подобной самоделки у меня возникла с приходом опыта в сварке. Точнее, даже не столько опыта, сколько именно фантазия начала работать лучше, начала понимать, какую железку и куда можно приспособить с помощью сварки! Но это все лирическое отступление.




    После зимы, ранней весной меня на повороте занесло и я ударился правым колесом о бордюр. Прямо очень сильно ударился, скажу я вам. Загудела ступица, руль покривило и чуть погнуло стойку. Но ездить можно было. Ступица была заказана и заменена. А вот на старую ступицу как раз сразу и возникли планы сделать карусель!

    Видео


    Итак, по доброй традиции, кто не хочет читать, смотрим видео. А кто не хочет смотреть, читаем ниже.


    Приобрел необходимые материалы:


    • Профильная труба 40х40 с толщиной стенки 1,5мм – 6м
    • Профильная труба 40х20 с толщиной стенки 1,2мм – 1м
    • Профильная труба 20х20 с толщиной стенки 1,2мм – 3м
    • Профильная труба 15х15 с толщиной стенки 1,2мм – 1м
    • Лист ОСБ (ОСП, OSB) 9мм – 1 шт (но лучше 2 листа иметь)


    Для изготовления понадобится:


    • Ступица от автомобиля
    • Сварочный аппарат (лучше полуавтомат)
    • Болгарка с отрезным и зачистными кругами
    • Циркулярная пила, лобзик или распиловочный стол
    • Рулетка, карандаш и пр.


    Крестовина для ножек

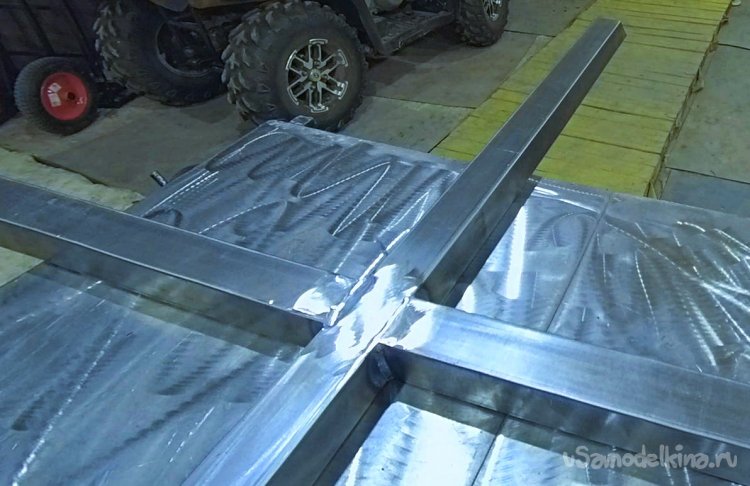

    Крестовину для ножек я сделал размерами 120х120. Как раз у меня был кусок профтрубы 40х40 «начатый» и я его сразу пилил именно под углом 45 градусов на пополам сначала, а затем еще оставшуюся часть располовинил.
    Таким образом получается 2 ножки и целикового отрезка, а две половинки привариваем под углом 90 градусов. Затем глушим углы. Или можно просто вставить заглушки. Кому как удобнее.

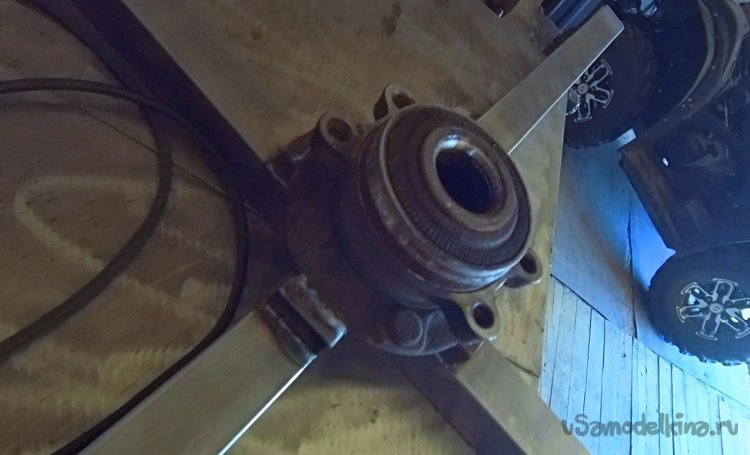

    После этого я отрезал у ступицы болты, т.к. у Nissan их 5 штук и на крестовину из-за этого она плотно лечь не может.

    Детская карусель из автомобильной ступицы, профильной трубы и ОСБ (ОСП, OSB)

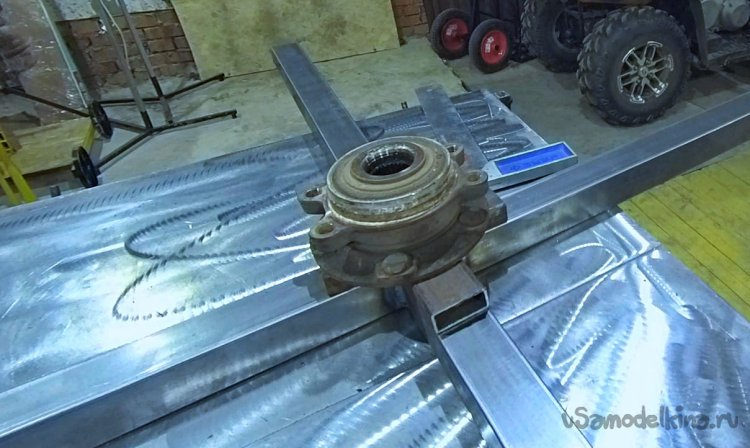

    Затем подставил кусочки профильной трубы 20х40 под ступицу и все хорошенько обварил.




    Крестовина для октагона


    Сама крестовина по такому же принципу делается, что и для ножек. Но тут я просто вставил заглушки в торцы трубы.

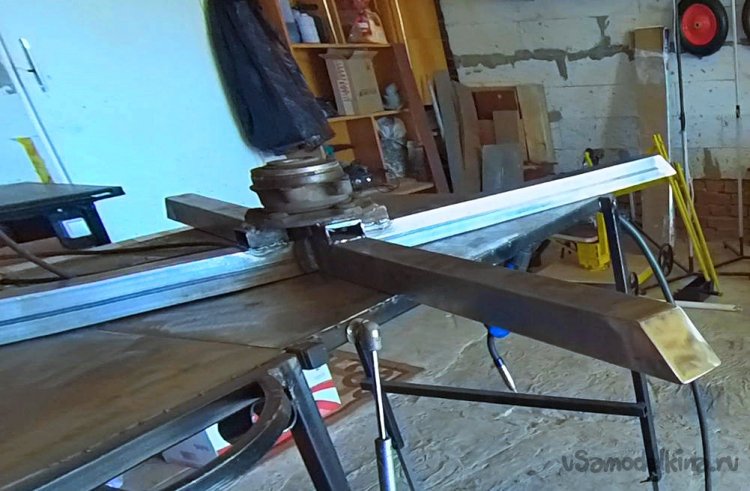

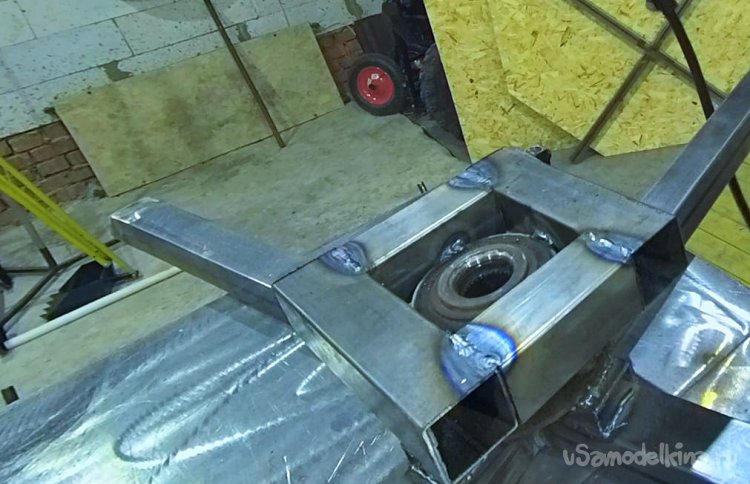

    А вот на ступицу сначала приварил квадрат из профиля 40х40 размером 13х13см. А уже крестовину варил на этот квадрат. Это нужно, чтобы увеличить площадь прилегания к ступице, как снизу, так и сверху. Повторю – хорошо так обвариваем! Т.к. нагрузка в крайней точке октагона будет довольно ощутимая. Не для ступицы, а именно для сварочных швов.



    Платформа-октагон

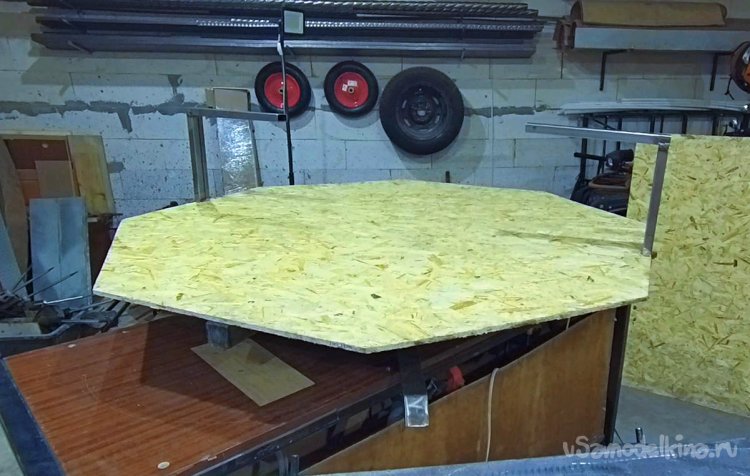

    Раскроил я следующим образом. Исходил из размеров самого листа ОСБ 125х250см. Разделил пополам и сделал из первой половины октагон. Т.е. у квадрата отпилил углы, получив восьмиугольник.

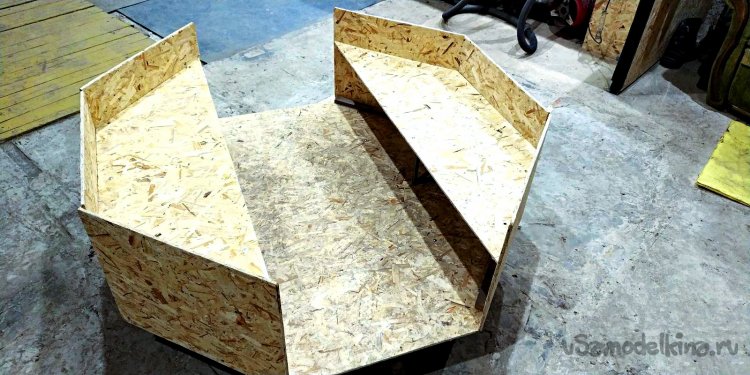

    Затем я сделал 3 стенки размером 42х52см. Почему такие размеры? 52см – это сторона октагона. Чтобы без остатка разрезать лист, я сначала вырезал сидения 36х125см и осталась полоса как раз 52см, которая делится на 3 части примерно по 41,5-42,0см.

    И вот тут вам пригодится дополнительный лист еще на 3 спинки 52х42см. Отрезаем на распиловочном столе.

    Монтаж-сборка

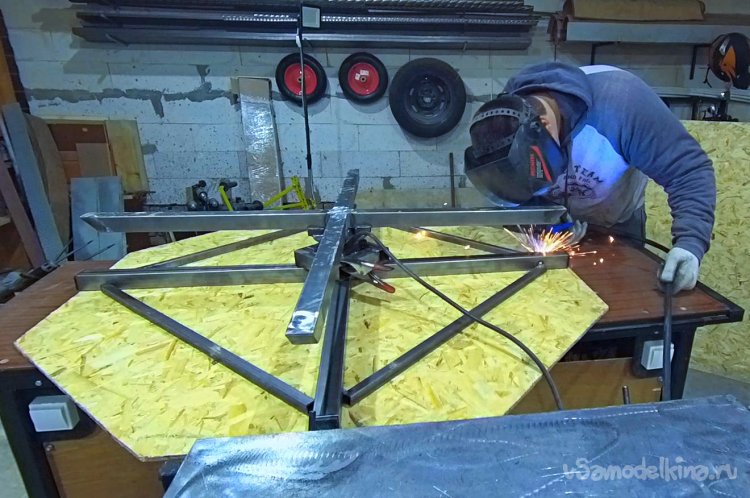

    Чтобы закрепить октагон, сидения и стенки, я приварил две вертикальные направляющие на концы крестовины размером 28 см. Т.е. чтобы в чистоте получить высоту сидения 30см.



    Почему именно такая высота? Я поставил ребенка, померил длину от пятки до коленки и взял чуть поменьше число. И скажу вам – 30см и для меня и супруги удобно вышло.

    Как раз, чтобы мне с моими габаритами было удобно сидеть, я сделал центральную подпорку из профтрубы 15х15мм. Т.е. получился такой квадратик по середине. Для сидения я приварил трубу 20х40 длиной 100см. Это чтобы сидение не повело от дождей.

    Следующим шагом монтируем на основание-октагон рейки по двум боковым сторонам, где будет спинка. Точно также привинчиваем рейки сверху под сидением. И монтируем вертикальные спинки.

    Вот и все.

    Я не стал делать дуги для усиления по середине, т.к. конструкция меня спокойно выдерживает. Тестировали всей семьей)) Раскручивались до первой космической буквально!

    Покраска и дизайн

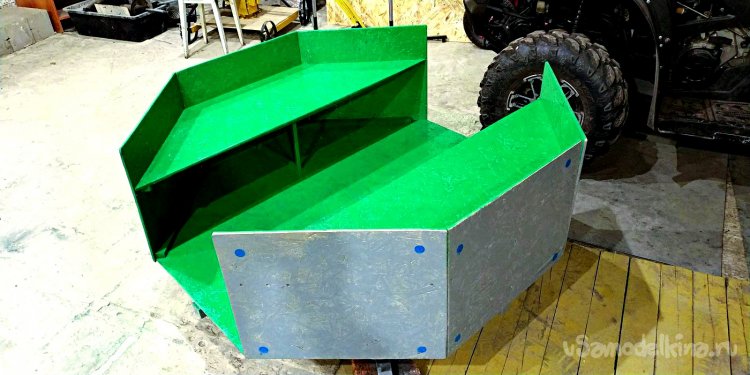

    Тут я исходил из наличия краски. Серая грунтовка – ею с помощью пульвелизатора задул основание и боковинки. Зеленой залил внутри.

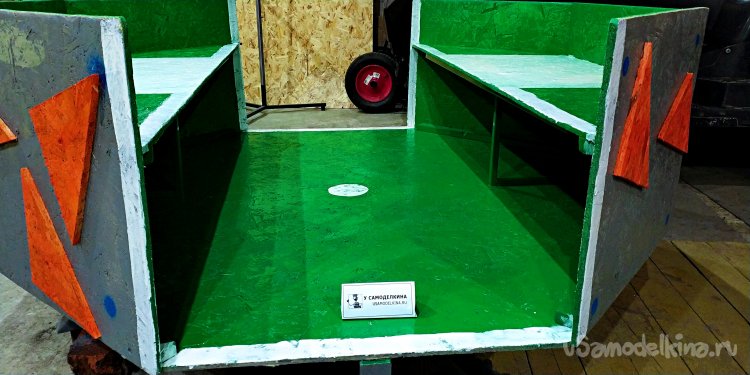

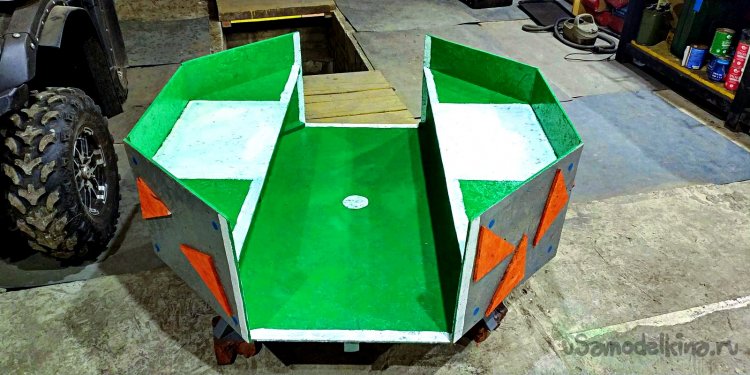

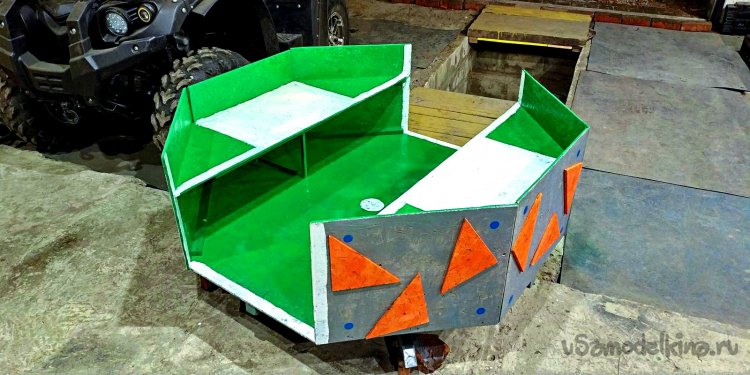

    Затем подумал и добавил белый кантик. Ну и потом взгляд зацепился за остатки от октагона и я сделал хаотичные треугольники. Крепил их на 1 саморезе по центру.



    Дети и супруга потом разрисуют, как им нравится, во время покраски детского домика после зимы))
