Список сокращений в статье СЗИ2
ИМС – интегральная микросхема.
ПП – печатная плата.
СЗИ - светозвуковой информатор.
СОИ - сигнализатор обновления информации.
ФКИ - формирователь коротких импульсов.
Зачастую в поликлинике подойдя к кабинету врача, пациент останавливается в нерешительности: «Свободен или занят врач?». Других пациентов, ожидающих приёма врача, сидящих около кабинета нет, поэтому спросить не у кого. А природная деликатность пришедшего пациента мешает ему (даже предварительно постучавшись) приоткрыть дверь и заглянуть в кабинет. Ведь в кабинете, кроме врача, может находиться и неодетый пациент. Однако пришедшему пациенту, имеющему ослабленный слух, открывать дверь всё же приходится, так как на вопрос, заданный в приоткрытую дверь «Можно ли войти?», он внятного ответа не получает, так как не может разобрать, что ему ответили. Если врач приглашает войти, а пациент продолжает выдерживать паузу или закрывает дверь, то это вольно или невольно вызывает взаимное раздражение и врача, и пациента.

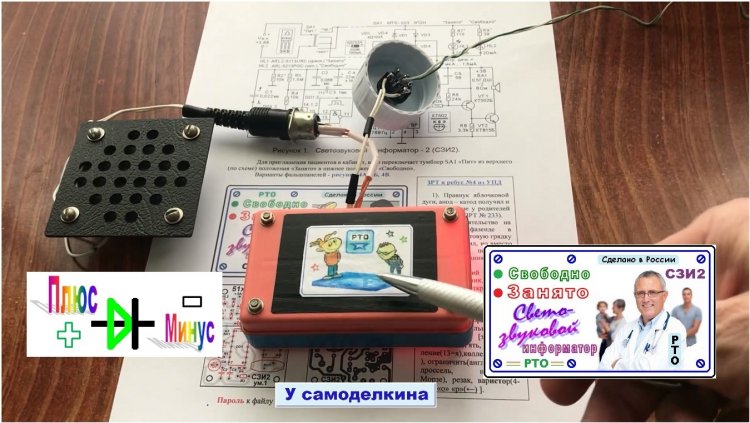

Снять описанную проблему поможет светозвуковой информатор (далее просто СЗИ2).

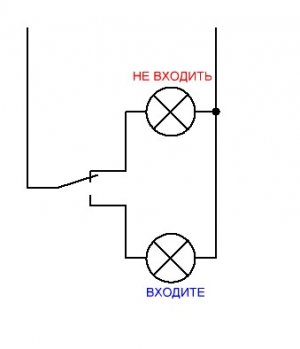

За основу схемы СЗИ2 взята публикация [1] под названием «Два цвета по двум проводам». СЗИ2 в отличие от прототипа имеет (вместо двух) всего один орган управления - сдвоенный тумблер на три положения. Кроме того, лампы накаливания заменены суперъяркими светодиодами, что позволило исключить 2 диода.
Главная отличительная особенность СЗИ2 от прототипа - в наличии СОИ (сигнализатора обновления информации). СОИ сразу после включения питания тумблером «Пит», а также в моменты включения и переключения светодиодов табло начинает исполнять мелодию. Это помогает привлечь внимание пациентов, являясь, по сути, руководством к действию: ожидать вызова или пройти в кабинет врача.
Вторая отличительная особенность СЗИ2 в том, что табло и СОИ соединяются с тумблером и блоком питания по двухпроводной (всего по двухпроводной!!) линии связи (на рисунке 1 она обозначена пунктирной линией).
Третья отличительная особенность СЗИ2 в том, что сигнализатор СОИ удалось выполнить всего на одной недорогой и широко распространённой микросхеме музыкального синтезатора УМС8-08 (+3В, 32768Гц) [2].
Основной недостаток СЗИ2 – отсутствие резервного (аккумуляторного) питания.
Второй недостаток – невозможность «тихой» индикации «Свободно / занято» при первом включении питания СЗИ2.
В простейшем случае табло СЗИ2 является обычной коробочкой - табличкой с двумя надписями: красной «Занято» и зелёной «Свободно». Слева от надписей, установлены светодиоды соответствующих им цветов.
Открыв кабинет, врач включает СЗИ2 перемещением тумблера «Пит.» из среднего («нейтрального») положения в верхнее (по схеме) положение. При этом снаружи над входной дверью загорается красный светодиод «Занято». С началом приёма пациентов врач переключает тумблер «Пит» из верхнего положения (через «нейтральное») в нижнее положение. При этом красный светодиод «Занято» гаснет и загорается зелёный светодиод «Свободно», приглашающий пациента войти в кабинет. Все переключения тумблера могут (подробнее – см. текст под рисунком 24) автоматически сопровождаться звучанием СОИ.
Составные части СЗИ2
СЗИ2 (см. рисунок 1) состоит из:
- внешнего адаптера (блока питания ~ 230 В), имеющего выходное напряжение питания +3,6 … +3,8 Вольта и выходной ток 70 мА и более;
- тумблера SA1 «Пит.» MTS-203 3П2Н, выполняющего одновременно 2 функции: включения / выключения питания и выбора включаемого светодиода;
- диодного моста, составленного из дискретных элементов VD1 … VD4 и обеспечивающего питание СОИ в правильной полярности, независимо от положения (верхнее / нижнее) тумблера SA1;
- двухпроводной линии связи (обозначенной на рисунке 1 пунктирными линиями);
- красного светодиода HL1 «Занято» с токоограничительным резистором R7*;
- зелёного светодиода HL2 «Свободно» с токоограничительным резистором R9*.
СОИ (см. рисунок 1) состоит из:
- ФКИ (формирователя коротких импульсов) - дифференцирующей цепи C1-R1, вырабатывающего короткий импульс положительной полярности при включении питания (по положительному перепаду на его входе);
- резистора R2, моментально разряжающего конденсаторы СОИ при выключении питания и подготавливающего схему СЗИ2 к запуску ФКИ при последующем (практически моментальном) включении питания;
- инвертора DD1.2, выполненного из логического элемента «2И-НЕ» объединением входов;
- одновибратора с времязадающей цепью R3-C3, собранного на элементах R3-R4-C3-DD1.3-DD1.4 и запускаемого коротким импульсом отрицательной полярности;
- музыкального синтезатора DA1 типа УМС8-08 (+3В, 32768Гц) с элементами «обвязки» BQ1-C5;
- усилительного каскада, выполненного на биполярном транзисторе VT1 структуры p-n-p и резисторах R5-R6-R8;
- оконечного усилительного каскада, выполненного на биполярном транзисторе VT2 структуры n-p-n;
- низкоомной головки динамической ВА1 с импедансом 8 Ом;
- керамического конденсатора С2 – подавителя ВЧ - помех;
- оксидного конденсатора С4 фильтра постоянного тока.
Порядок работы с СЗИ2
Войдя в кабинет, врач (или медсестра) включает СЗИ2, переключив тумблер SA1 «Пит.» из среднего (по схеме) положения в верхнее положение. При этом в прямом включении оказывается красный светодиод HL1 «Занято». Ток протекает по цепи «+»Uи.п.-SA1-R7-HL1-SA1-«минус»Uи.п. HL1 ярко светится, подсвечивая надпись «Занято», размещённую на табло. Кроме того, потенциал «+»Uи.п. через диод VD3 поступает на шину «+» питания СОИ (на обкладку «+» конденсатора С4). А потенциал «минус» Uи.п. - через диод VD2 поступает на шину «-» питания СОИ (на обкладку «-» конденсатора С4).
Для приглашения пациентов в кабинет, врач переключает тумблер SA1 «Пит» из верхнего (по схеме) положения в нижнее. При этом в прямом включении оказывается зелёный светодиод HL2 «Свободно». Ток протекает по цепи «+»Uи.п.-SA1-HL2-R9-SA1-«минус»Uи.п. HL2 ярко светится, подсвечивая надпись «Свободно», расположенную на табло СЗИ2. Кроме того потенциал «+» Uи.п. через диод VD4 поступает на шину «+» питания СОИ (на обкладку «+» С4). А потенциал «минус» Uи.п. через диод VD1 поступает на шину «-» питания СОИ (на обкладку «-» С4). При этом цепь R7-HL1 оказывается смещённой в обратном направлении и красный светодиод HL1 «Занято» гаснет.
Таким образом, после включения питания тумблером SA1, напряжение питания +3,8 Вольта через диодный мост VD1 … VD4 поступает и на СОИ. Измеренное падение напряжения на кремниевом диодном мосте авторского экземпляра СЗИ2 составляет 0,8 Вольта и на шину «+» питания СОИ поступает напряжение +3 Вольта.
С шины «+» питания бросок напряжения поступает на вход (верхнюю обкладку конденсатора С1) ФКИ С1-R1. ФКИ представляет собой дифференцирующую цепь (фильтр верхних частот). При включении питания каждый бросок напряжения на входе ФКИ, формирует на его выходе (нижней обкладке С1) короткий импульс положительной полярности. Этот импульс, пройдя через инвертор DD1.2, запускает ОВ, собранный на элементах R3-R4-C3-DD1.3-DD1.4 по входу (выводу 9) DD1.3. Резистор R4 облегчает режим перезаряда конденсатора С3 для входа (вывода 8) элемента DD1.3.
На выходе одновибратора (на выводе 10 DD1.3) формируется импульс положительной полярности, который в течение 2 секунд поступает на входы «S» (вывод 13) и «ВМ» (вывод 6) музыкального синтезатора DA1 типа УМС8-08. Синтезатор DA1 включается и воспроизводит фрагмент мелодии. Сигнал ЗЧ с выхода (с вывода 14) DA1 через базовый резистор R5 поступает на усилительный каскад, выполненный на биполярном транзисторе VT1 структуры p-n-p и резисторах R6, R8. С коллектора VT1 усиленный сигнал поступает на базу оконечного усилительного каскада, выполненного на биполярном транзисторе VT2 структуры n-p-n. В коллекторную цепь VT2 включена нагрузка - низкоомная динамическая головка ВА1, которая и воспроизводит мелодию, сопровождающую смену информации на табло СЗИ2.
Оксидный конденсатор С4 является фильтром постоянного тока и поддерживает работу СОИ в стабильном состоянии.
Подстройка СЗИ2
Собранный без ошибок и из исправных компонентов СЗИ2 работоспособен при первом включении, однако может потребоваться подстройка СОИ, которая заключается в следующем:
1). Включив адаптер в сеть ~ 230 Вольт, умеренно быстро переключают SA1 из верхнего положения в нижнее, а начав слушать музыкальный фрагмент «Внимание», вновь быстро переключают SA1 в обратном направлении (из нижнего положения в верхнее). Если в первом, втором или обоих случаях музыкальный фрагмент не включается, то уменьшают время разряда С4 после выключения питания. Для этого подбирают сопротивление резистора R2. Контролировать время полного разряда конденсатора C4 можно, подключив параллельно его обкладкам вольтметр постоянного тока.
2). Если музыкальный синтезатор вообще не включается, проверяют на выходе (выводе 10 DD1.3) одновибратора наличие формируемого импульса. (одновибратор запускается в моменты включения питания тумблером SA1). Длительность выходного импульса одновибратора не критична для запуска музыкального синтезатора DA1 и может быть от 0,3 до 3 секунд. Если нужно уменьшить длительность выходного импульса, то сопротивление резистора R3 уменьшают (проверено до 56 кОм).
3). Уточнение максимального рабочего тока светодиодов (например, при использовании других типов светодиодов с другими прямыми падениями напряжения) рассмотрим на примере HL1.
В разрыв цепи R7-HL1 с соблюдением полярности («минус» миллиамперметра - к аноду HL1) включают миллиамперметр постоянного тока. Резистор R7 временно заменяют «лабораторной парой» - двумя, соединёнными последовательно (постоянным 43 … 82 Ом и подстроечным 0,33 … 3,3 кОм). Включают питание СЗИ2 (SA1 - в верхнее положение) и, вращая шлиц подстроечного резистора отвёрткой, устанавливают номинальный ток HL1 равный 20 мА. Далее, не изменяя положения шлица подстроечного резистора, выключают питание (SA1 устанавливают в нейтральное положение), выпаивают «лабораторную пару» и тестером измеряют её суммарное сопротивление. Выбирают резистор с ближайшим (к измеренному) номиналом из имеющихся, и впаивают его вместо резистора R7. Максимальный рабочий ток светодиода HL1, указанного в схеме (рис. 1) может составлять 25 мА.
Аналогично делают уточнение (резистором R9) допустимого рабочего тока HL2, устанавливая тумблер SA1 в нижнее положение.
4). Громкость звука музыкального синтезатора можно уточнить подбором сопротивления резистора R5 [3].
Детали СЗИ2
В СЗИ2 применены постоянные резисторы МЛТ, С2-23, С2-33. Конденсатор С4 оксидный типа К50-35 или зарубежного производства. Конденсатор C3 в схеме СЗИ2 применён керамический, но в принципе может быть заменён оксидным. При этом С3 должен иметь малый ток утечки. Такому требованию отвечают, например, конденсаторы серии CFM фирмы «Maron» (корпус красного цвета с указанием максимальной рабочей температуры 105 градусов С) или серии ТК фирмы "Jamicon". Остальные конденсаторы керамические типа КМ, К10-17. Диоды VD1 … VD4 КД102А можно заменить любыми из серии 1N4004 … 1N4007, КД102Б, КД522 с любой буквой. ИМС DD1 К561ЛА7 (CD4011A) можно заменить К561ТЛ1 (CD4093A) и даже К561ЛА9 (CD4023A), но с изменением рисунка печатной платы. Транзистор VT1 КТ502Б можно заменить КТ502 с любым буквенным индексом. Транзистор VT2 КТ815Б можно заменить, например, КТ817, КТ961А или КТ961Б. Светодиоды HL1 и HL2 - с повышенной светоотдачей. Красный светодиод HL1 ARL2-5113URC можно заменить красным FYL-5013URC или жёлтым ARL-5013UYC. Зелёный светодиод HL2 ARL-5213PGC можно заменить, например, зелёным OSBG5111A–VW (18 cd, 20 мА). Тумблер SA1 - MTS203, SMTS203 или аналогичный на 3 положения. Музыкальный синтезатор DA1 УМС8-08 можно заменить любым из серии УМС8, имеющим меньшее количество мелодий.
Потребляемый ток «световой» части табло СЗИ2 не превышает 20 мА (R7* или R9*). Потребляемый ток СОИ в дежурном режиме в основном определяется сопротивлением разрядного резистора R2. Звучащий музыкальный синтезатор потребляет средний ток не более 50 мА.
Информация любителям улучшать схемы
1). Если в распоряжении радиолюбителя имеется достаточное количество германиевых «точечных» диодов типа Д2, Д9, то минимальный порог работоспособности СОИ можно повысить (улучшить) на 1 Вольт. Для этого следует выбрать 4 диода с минимальным обратным током и заменить кремниевые диоды VD1 … VD4 германиевыми. Подойдут диоды Д9 (Д9Б, Г, Д, И, К, М) с прямым током не менее 70 мА. Диоды можно подобрать, например, при помощи тестера Ф434 в режиме «Rx.» в диапазоне «х100» в обратном включении. То есть гнёздный выход «+» тестера подключают к катоду (минусу) подбираемого диода, а вывод «х100» тестера подключают к аноду (плюсу) диода. Лучшими (наиболее пригодными для СЗИ2) экземплярами считаются те, которые в обратном включении показывают наибольшее сопротивление.
2). В схеме СЗИ2 применены суперъяркие светодиоды. Их свечение хорошо заметно при комнатном освещении даже при рабочем токе в 20 раз меньшем, чем номинальный. Поэтому в случае батарейного питания для экономии ёмкости батареи, сопротивления токоограничительных резисторов R7 и R9 можно увеличить в 10 ... 20 раз. Так, например, при рабочем токе HL1 равном 1 мА, расчетное сопротивление R7 составляет 2,2 кОм, а при рабочем токе HL1 равном 0,1 мА, расчетное сопротивление R7 составляет 22 кОм.
3). Если красный светодиод HL1 (имеющий прямое падение напряжения 1,6 Вольта) заменить синим (имеющим прямое падение напряжения 3 Вольта - такое же, как и у зелёного HL2), то вместо индивидуальных токоограничительных резисторов R7 и R9 можно применить один общий для двух светодиодов.
4). Вместо адаптера (блока питания) можно установить 3 аккумулятора типоразмера AA-size «с номинальным напряжением 1,2 Вольта и ёмкостью от 1000 мА/час и более.
5). При сетевом (от сети ~230 В) питании через адаптер (блок питания) можно установить максимальную яркость свечения светодиодов. Кроме того, (для увеличения яркости табло) параллельно индикаторам HL1-R7 и HL2-R9 можно установить несколько аналогичных, подключённых параллельно. Это позволит получить подсвечиваемое табло с надписями: «Занято» (красного цвета) и «Свободно» (зелёного цвета). Светодиоды в этом случае располагаются в табло за матовым стеклом - рассеивателем.
6). Лучшим вариантом СЗИ2 будет питание от сети ~230 Вольт, но с дублированием от аккумуляторов. Такое резервирование особенно полезно, если СЗИ2 будет эксплуатироваться в местности, где часто встречаются перебои в энергоснабжении.
Большинство радиоэлектронных компонентов СЗИ2 (кроме адаптера и SA1) расположено на печатной плате, которая устанавливается в корпус табло. Пайку ИМС DD1 (полевой структуры) следует вести заземлённым жалом низковольтного паяльника. Обойтись без заземления можно, если для установки на плату ИМС DD1 (и DA1) применить специальные розетки (сокеты). Полевую ИМС на плату устанавливают после окончания пайки остальных деталей. Перед установкой деталей, в плате следует сделать все необходимые отверстия и впаять 1 проволочную перемычку в термостойкой изоляции.
Печатная плата СЗИ2 выполнена из односторонне фольгированного стеклотекстолита размерами 51 х 38 х 2 мм (см. рисунки 2 и 3). Диаметр отверстий на печатной плате под микросхемы 0,7 … 0,8 мм, под остальные радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники - 1…1,2 мм, под крепёжные отверстия – 3,2 мм.

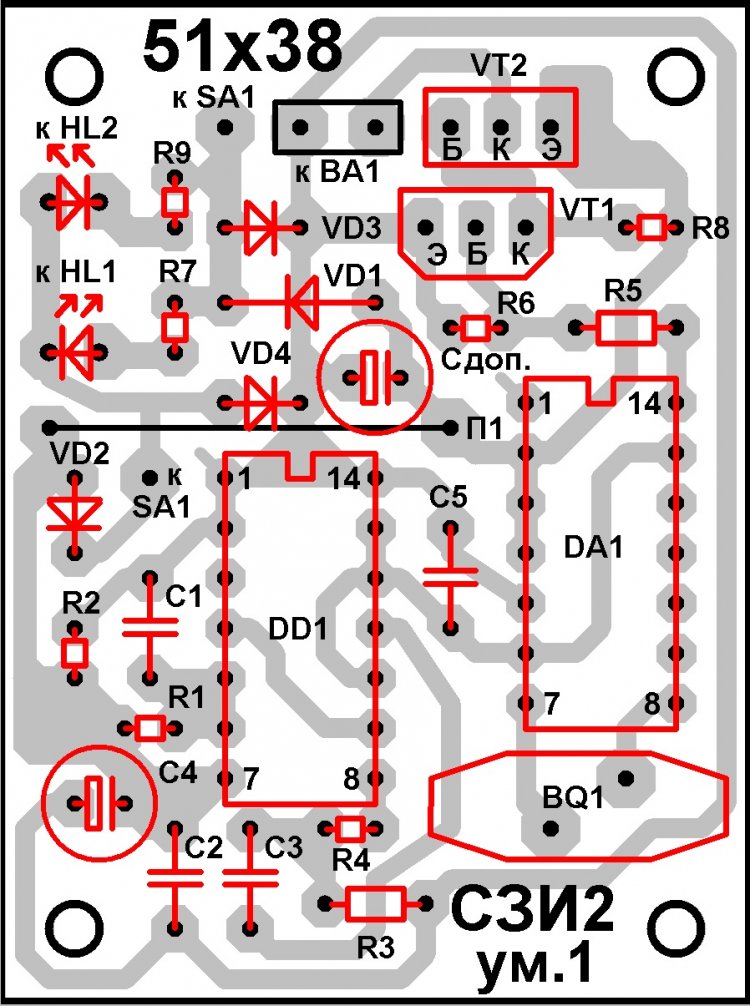

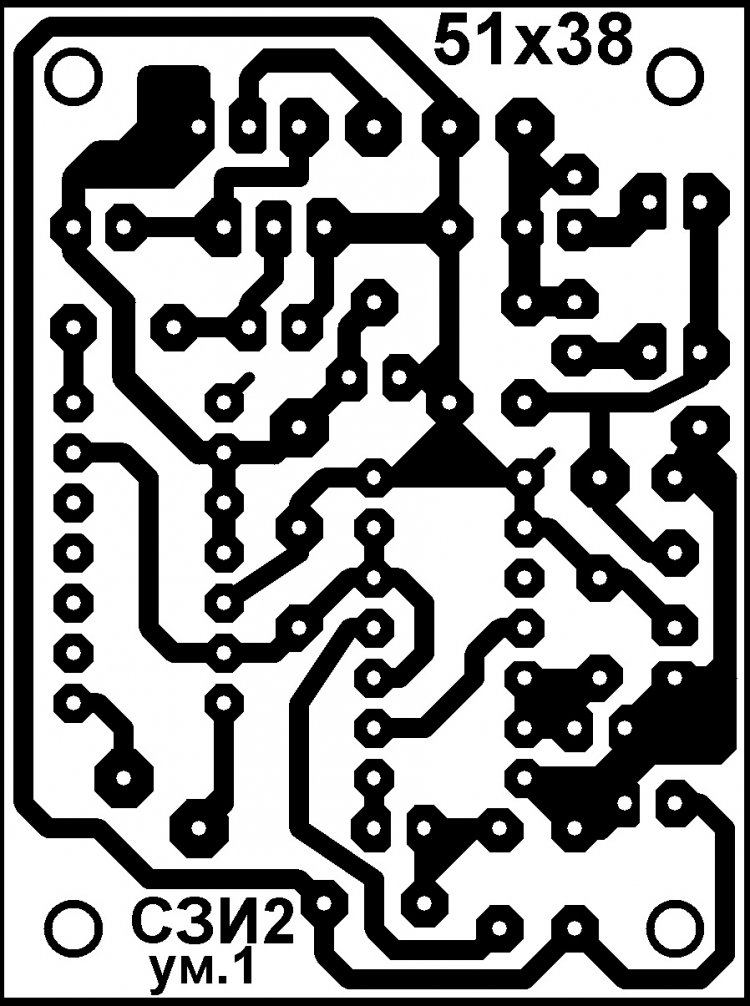

Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП (печатной платы) подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке:
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:
Готовую плату СЗИ2 с распаянными на ней деталями желательно покрыть из пульверизатора несколькими слоями влагозащитного лака. Плата СЗИ2 устанавливается в пластмассовом корпусе – мыльнице прямоугольной формы размерами 100х60х25 мм.

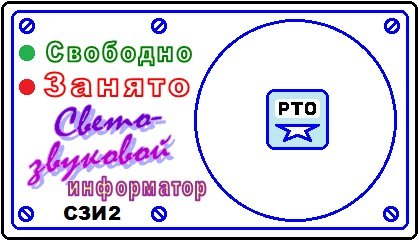

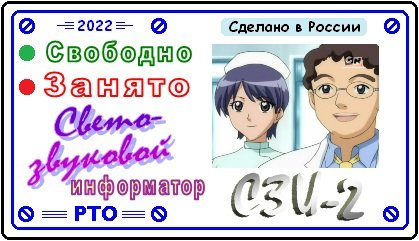

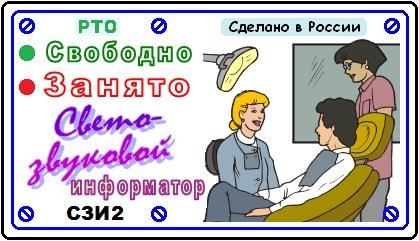

Варианты фальшпанелей смотрите на рисунках 4А … 4Ж.
Распечатанную фальшпанель СЗИ2 вырезают по внешней стороне синей линии. (Чёрная рамка показывает габаритные размеры верхней крышки мыльницы размером 100 х 60 мм.). Вырезанный (1 из 6) рисунок фальшпанели приклеивается клеем ПВА к зачищенной мелкой шкуркой передней стенке корпуса (к крышке мыльницы).
После сушки под прессом (с прокладкой из впитывающей влагу бумаги) в течение 24 часов, рисунок защищается от воздействия влаги широкой полоской прозрачного скотча.
Из корпуса табло к тумблеру SA1 выводится двухпроводная (всего двухпроводная!!) линия, выполненная многожильным монтажным проводом. Длина линии связи может достигать нескольких десятков метров и более.
Если головка ВА1 имеет малые габариты, то её размещают (например, приклеивают) в том же корпусе, что и печатная плата.
Если головка ВА1 не вмещается в корпус СЗИ2, то её размещают в дополнительном корпусе.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье СЗИ2. Первая часть гуманитарного блока – три загадки радиотехнической тематики.
Загадка №1.
Правнук яблочковой дуги, анод – катод получил
и новое название у родителей выпросил.
Может быть, вам в большей степени понравится другая загадка. Попробуйте прочитать подсказку:
Загадка №2.
Его сиятельство на гаджетовой фазенде
в стеклотекстолитовую грядку два корня пустил,
но вместо минеральной подкормки
полярного питания требует.
И, наконец, последняя - третья загадка – короткая, но уже встречавшаяся в статье ЭЦУ3 (Экономичное цветоритмическое устройство - 3).
Загадка №3.
Маленький гномик - светящийся домик.
Ключом обладает, что открыть с ним - не знает.
Вторая часть гуманитарного блока – ребус СЗИ2 №1. Предлагаем Вам получить дополнительную информацию к статье СЗИ2. Если вы желаете знать, что можно сделать для повышения яркости свечения светодиодов, разгадайте ребус (см. рисунок 5). Это интересная для начинающих Самоделкиных информация, но ответ к ребусу СЗИ2 №1 паролем для открытия файла «SZI2_4work» не является.
Рисунок 5.
Полный ответ к ребусу СЗИ2 №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Большое пожелание - не заглядывать сразу в ответ, а попытаться разгадать ребус.
Ответ к ребусу СЗИ2 №1:
Разгадав загадки, следует ввести ответ к загадкам в строку «Пароль» файла «SZI2_4work». Тогда вы сможете, получить комплект КД для изготовления СЗИ2, и в качестве бонуса готовый к термопереносу (в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Также, Вы сможете в открытом виде прочитать ответ к ребусу №1. Архив файла «SZI2_4work» можно скачать здесь:
ВИДЕО
Если у Вас есть желание посмотреть на поделку при демонстрации её работы и внешнего вида, то откройте видео «SZI2» (84,1 МБ), пройдя по ссылке:
Чтобы посмотреть этот же файл на мобильном устройстве, вы можете воспользоваться QR - кодом:
«Рецензия» на СЗИ2 от бота Алисы
Текст рецензии по рекомендации Алисы читает актриса Татьяна Шитова.
Начну, пожалуй, с критических замечаний.
1). Светозвуковой информатор – вещь интересная, но предпочтительно звук включать перед сменой информацией на светодиодном табло, а не одновременно.
2). В поделке нет регулятора громкости, а сделать его не трудно. Ещё проще - заклеить излучатель мини динамика изолентой.
3). На рисунке фальшпанели информатора мало симметрии. Утончённому взгляду это хорошо заметно. Рисунок фальшпанели информатора легко улучшить.
4). Тембр звука оставляет желать лучшего. Пусть уж лучше монотонный зуммер поёт, чем звучит эта электронная музыка.
5). Двухпроводная линия связи – это, конечно, круто, но пульт дистанционного управления был бы лучше.
Ой, я, похоже, камня на камне от поделки не оставила! А ведь устройство-то нужное!
Теперь – о достоинствах поделки.
1). Устройство может работать на нагрузку с импедансом от 8 до 50 Ом.
2). Следует отметить новый, более аккуратный способ «ламинирования» рисунка фальшпанели скотчем.
3). В корпусе осталось много свободного места, а это резерв для любителей различных модернизаций и дополнений.
4). Хороша яркость свечения светодиодов. При аккумуляторном питании это неплохое аварийное освещение в коридоре.
И в заключение, советы изготовителям поделки.
1). Информатор можно дополнить ушками или магнитным креплением.
2). Рекомендую использовать винты не с потайными, а с полукруглыми головками.
3). Тонкие оранжевые трубки – стойки я бы усилила ПХВ трубками такой же длины.
4). Для заметного упрощения конструкции информатора, я бы нашла малогабаритный излучатель и вклеила его внутрь корпуса. Тогда дополнительный корпус для громоздкого динамика не понадобится.
На этом дозволенные речи прекращаю. Улетаю на Деймос – спутник планеты Марс, на рынок радиодеталей, чтобы купить для изготовителя светозвукового информатора малогабаритный динамик.
Пожелайте мне удачи! И не сердитесь на меня за то, что я изменила свой голос.
Некоторые особенности изготовления СЗИ2

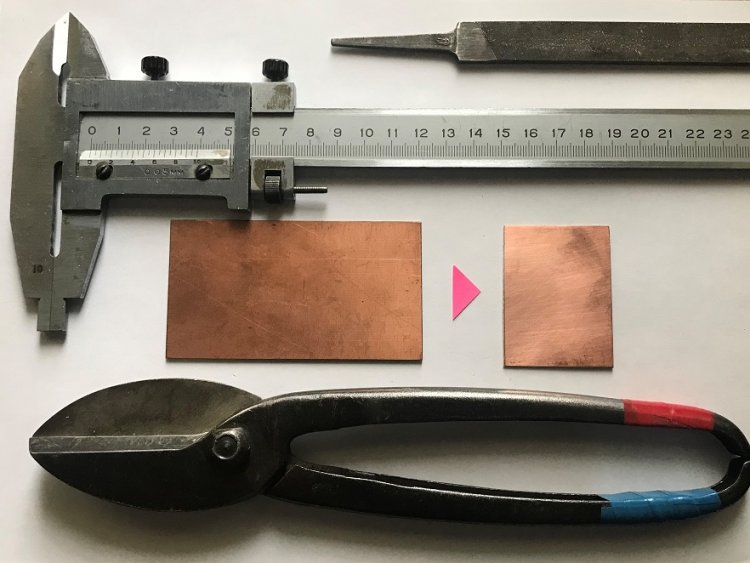

Рисунок 06. Разметка и вырезание ПП.

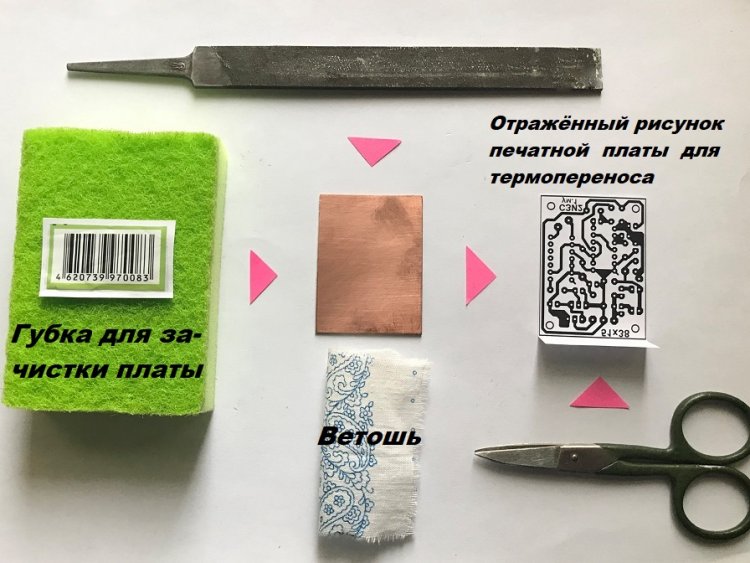

Рисунок 07.
Зачистить фольгированную сторону ПП можно ластиком, шкуркой, но можно и новой (не жирной) губкой для мытья посуды.

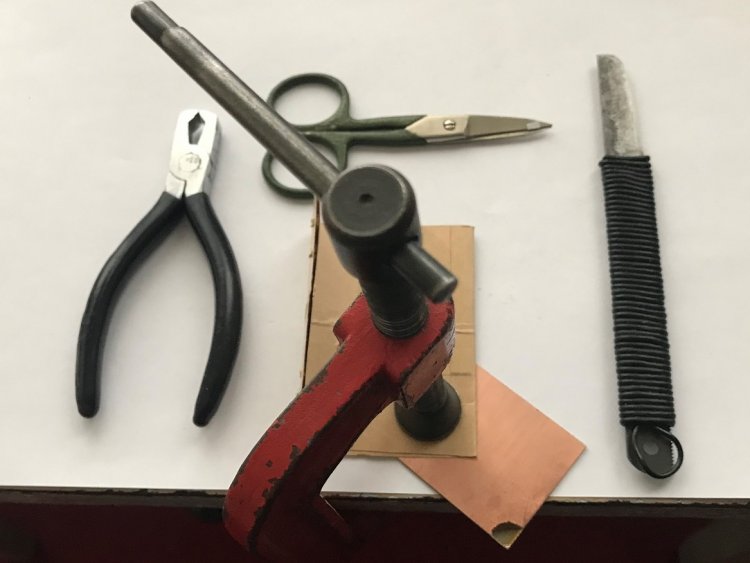

Рисунок 08.
Если использован стеклотекстолит, фольгированный с двух сторон, то с одной стороны фольга удаляется с помощью острого лезвия и торцевых кусачек. Под струбцину подкладывается кусочек электрокартона, чтобы не поцарапать фольгу при закручивании и откручивании струбцины.

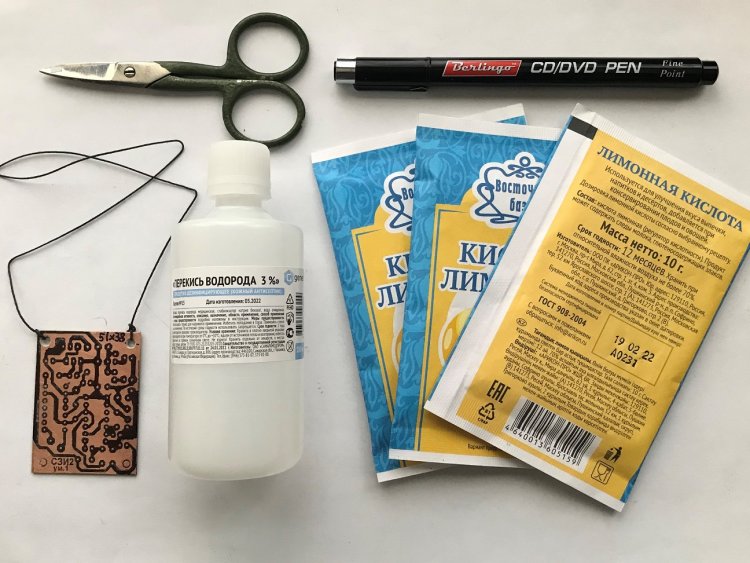

Рисунок 09. Химические компоненты для травления ПП (+ 3 ложки NaCl).

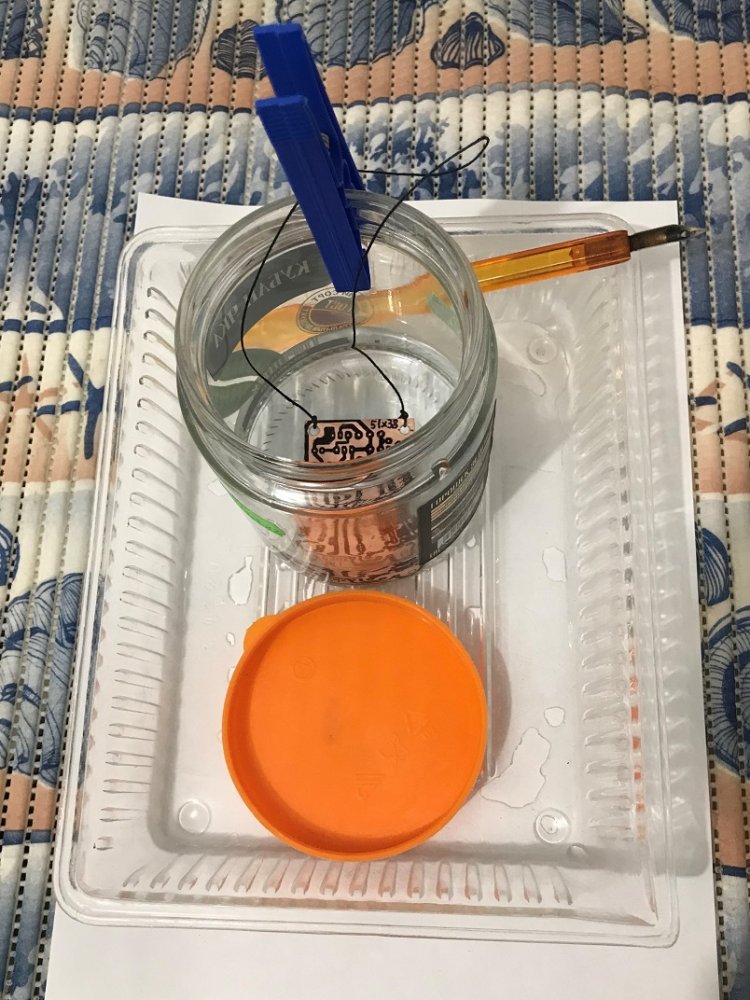

Рисунок 10.
ПП, погружённую в травящий раствор, удобно опускать, переворачивать и поднимать с помощью петли из суровой нити. Нить от падения в банку с раствором удерживает бельевая прищепка.

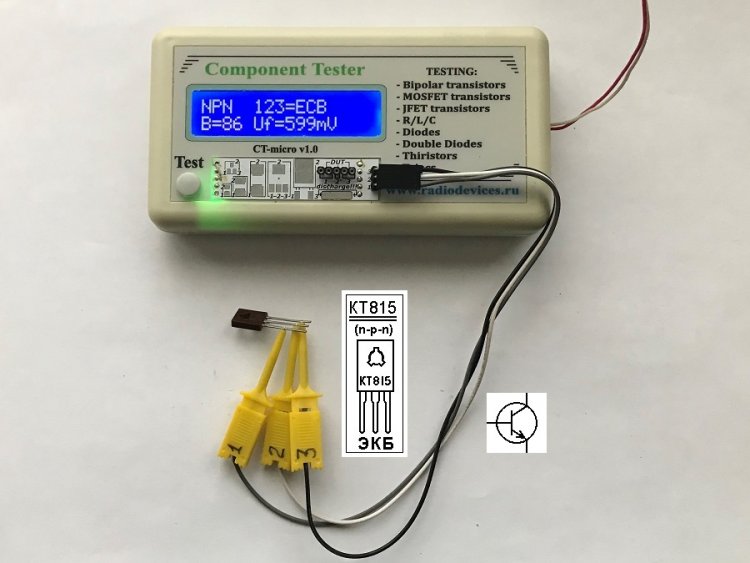

Рисунок 11. Параметры транзистора, установленного в СЗИ2 в позиции VT2

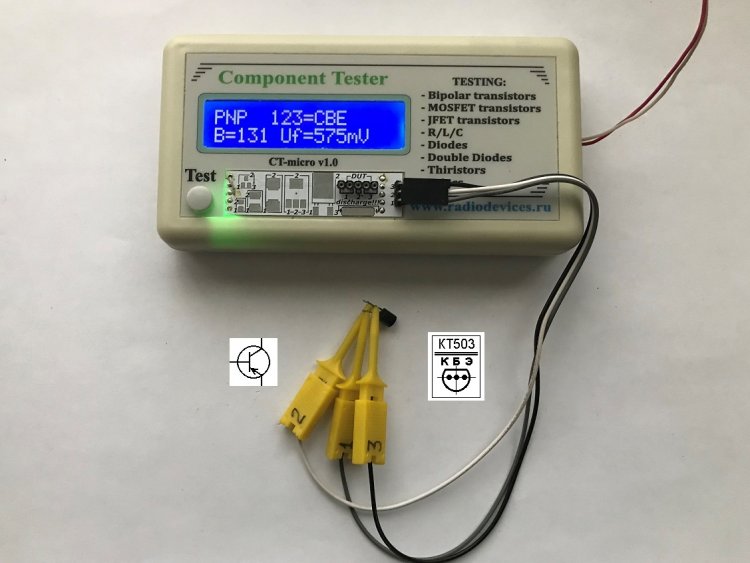

Рисунок 12. Параметры транзистора, установленного в СЗИ2 в позиции VT1.

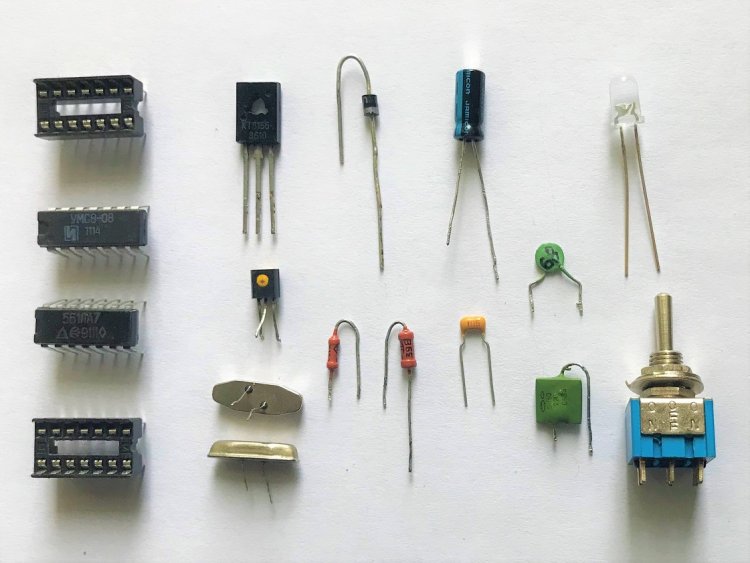

Рисунок 13.
Детали для СЗИ2. Однотипные детали (резисторы, диоды, конденсаторы) представлены в одном экземпляре. Кварцевый резонатор BQ1 показан снизу и сбоку (для СЗИ2 нужен только 1 экземпляр).

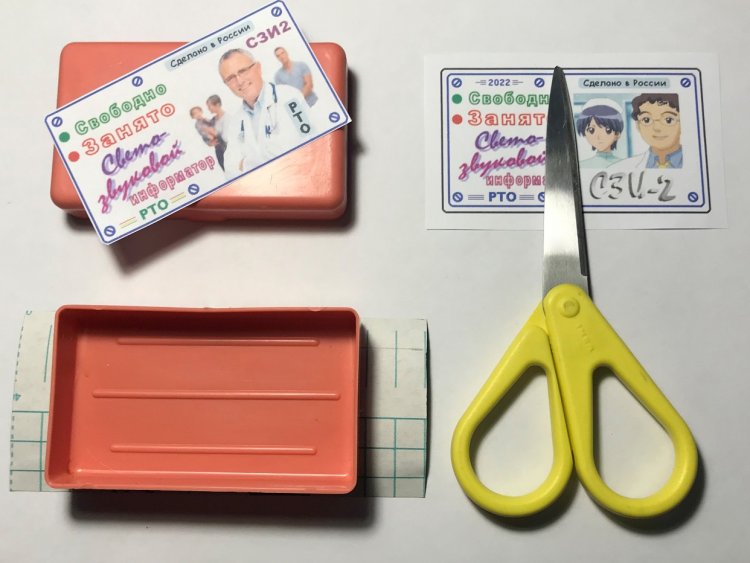

Рисунок 14.
Корпус СЗИ2 – мыльница размерами 100х60х30 мм. Фальшпанели распечатываются на цветном струйном или лазерном принтере.

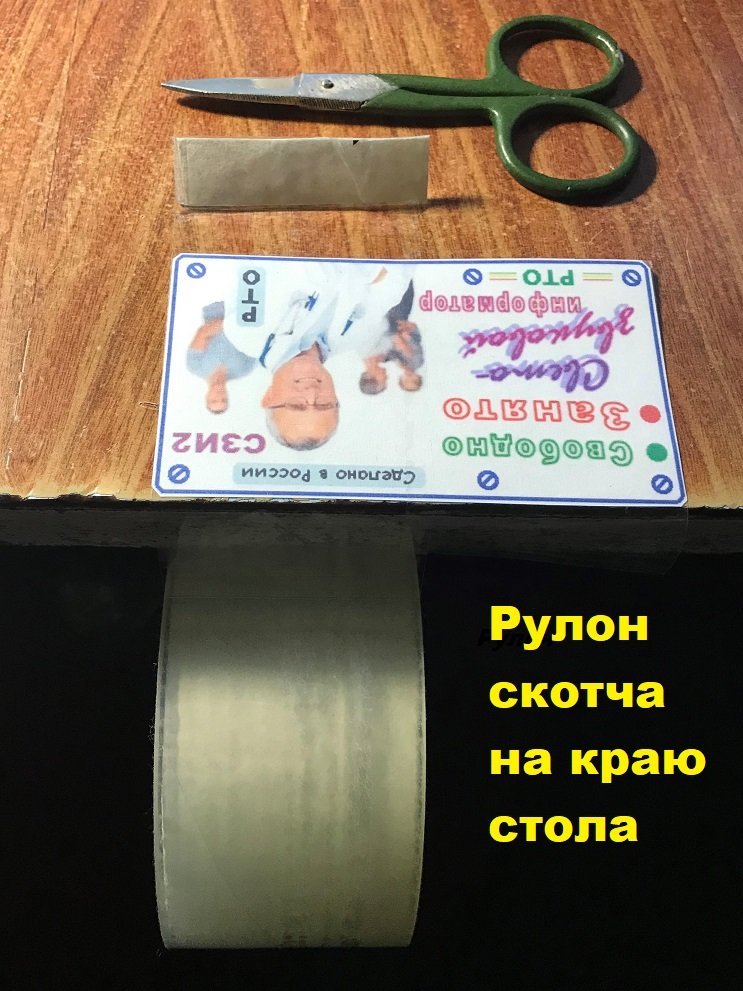

Рисунок 15.
Фальшпанель «ламинируется» (защищается от влаги) двумя полосками прозрачного скотча шириной 50 мм.

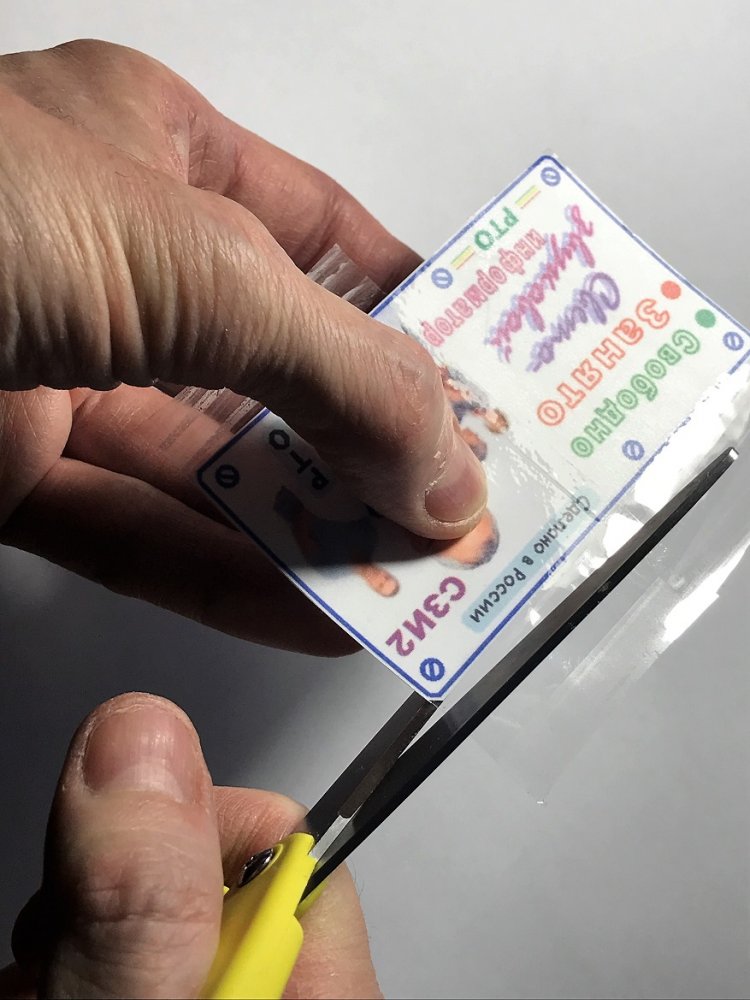

Рисунок 16.
Излишки скотча обрезаются обычными ножницами без оставления припусков. Рисунок фальшпанели на крышке корпуса будет держаться не на липком скотче, а на 2-3 слоях клея, нанесённого клей-карандашом.

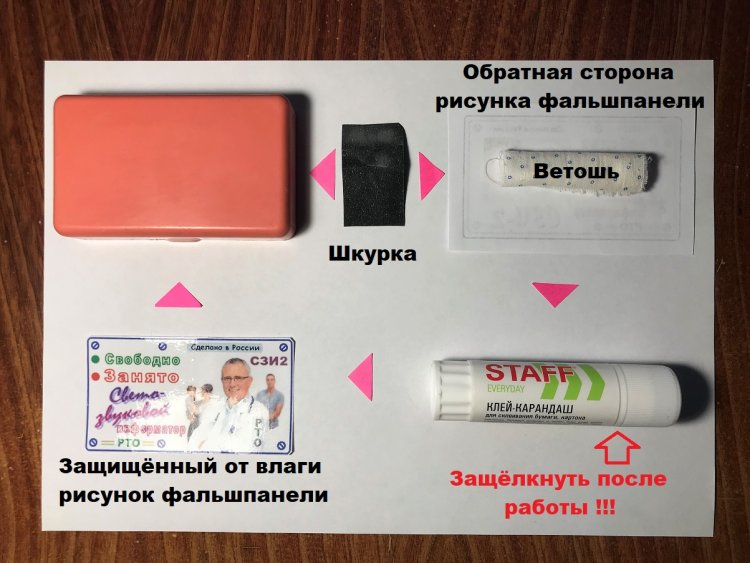

Рисунок 17.
Перед приклеиванием фальшпанели к крышке корпуса, обе склеиваемые поверхности слегка зашкуриваются.

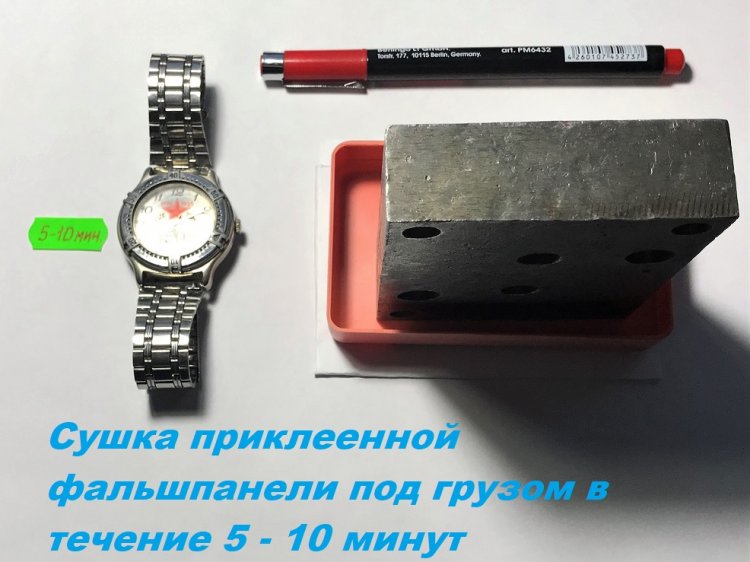

Рисунок 18.
Чем больше время сушки, тем аккуратнее получатся высверленные края на бумажной фальшпанели.
Рисунок 19.

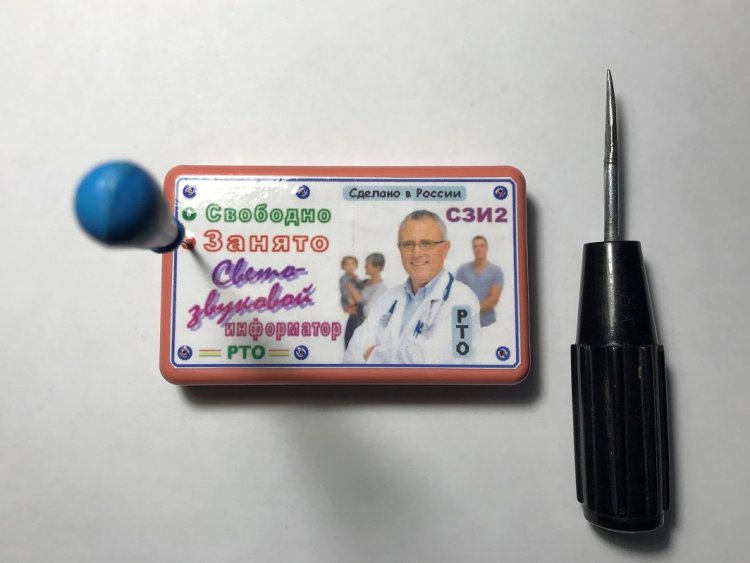

Сначала, шилом намечаются центры отверстий на НАРУЖНОЙ стороне крышки.

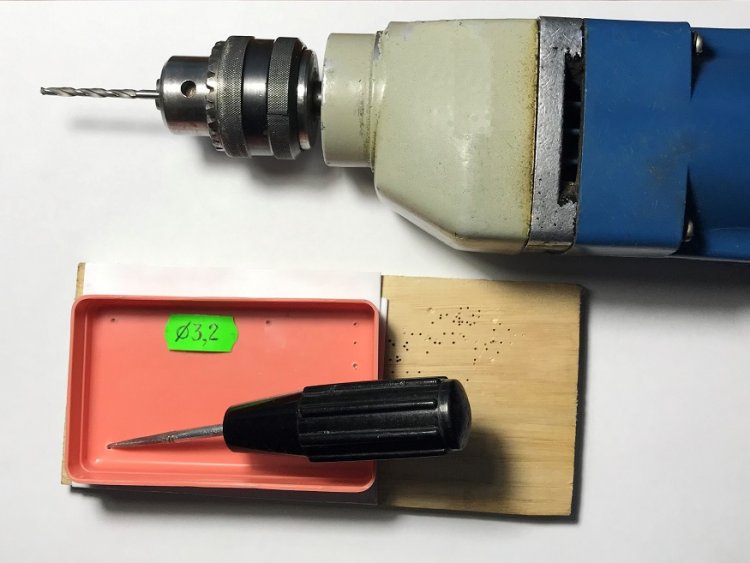

Рисунок 20.
Затем, шилом намечаются центры отверстий на ВНУТРЕННЕЙ стороне крышки. Сверление отверстий корпуса выполняется на РОВНОЙ деревянной поверхности. Крышку корпуса (рукой, но лучше струбциной) плотно прижимают к этой деревянной поверхности. Тогда края высверленных окружностей на бумажной фальшпанели будут аккуратными. Это особенно важно для отверстий под светодиоды HL1 и HL2.

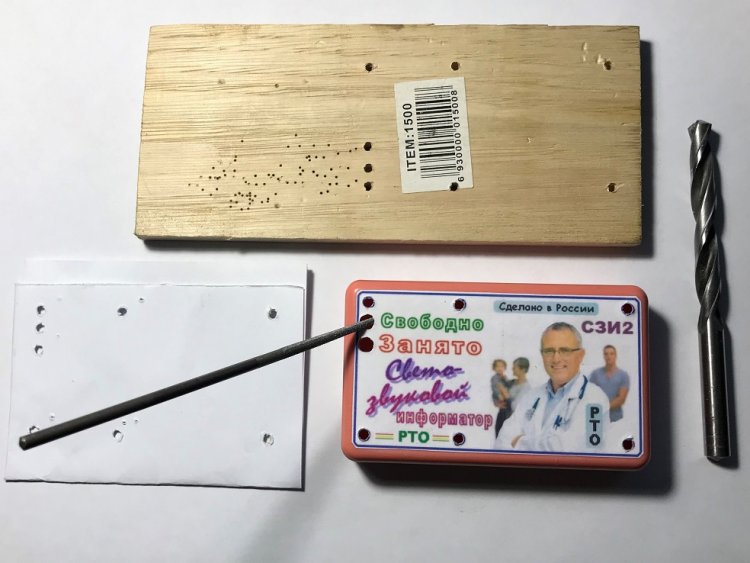

Рисунок 21.
Зенковка отверстий (с внутренней стороны корпуса) выполняется сверлом диаметром от 6 до 10 мм. В двух отверстиях под светодиоды HL1 и HL2 надфилем работаем однонаправленно (сверху вниз). В противном случае бумага разворсится.

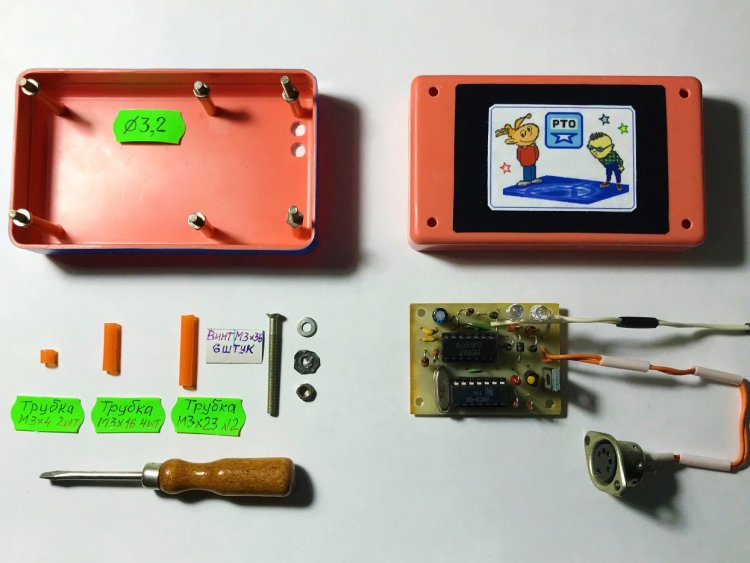

Рисунок 22.
Плата в сборе и задняя крышка СЗИ2 скрепляются при помощи 6 винтов М3х36, желательно с полукруглыми головками. Два средних винта, не задействованных в креплении задней стенки корпуса, обрезаются до длины 28 мм. Под одно из отверстий в ПП требуется проложить изолирующую шайбу М3 (пластмассовую, паронитовую или картонную), которая исключит КЗ между двумя печатными дорожками. Оранжевые полые цилиндры под винты М3 нарезаются из коктейльной трубки (см. на рисунке 23 справа) диаметром 3,2 … 4,2 мм, прикрепляемой к картонной упаковке от соков для детского питания.

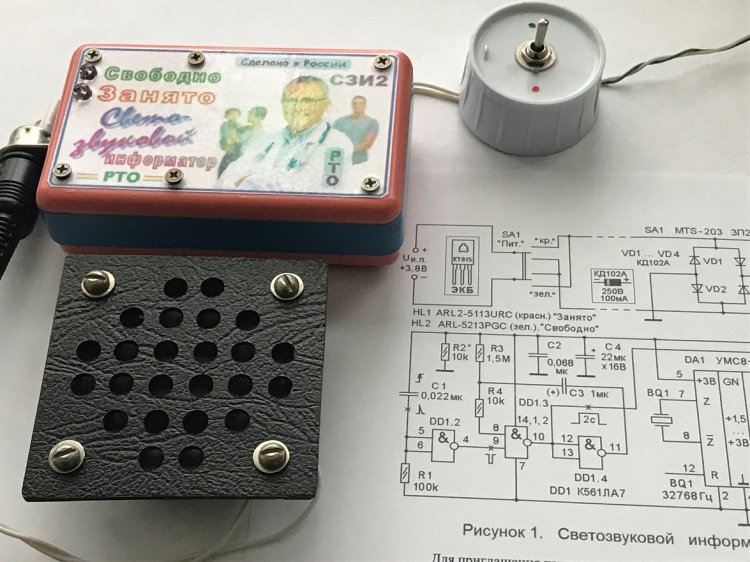

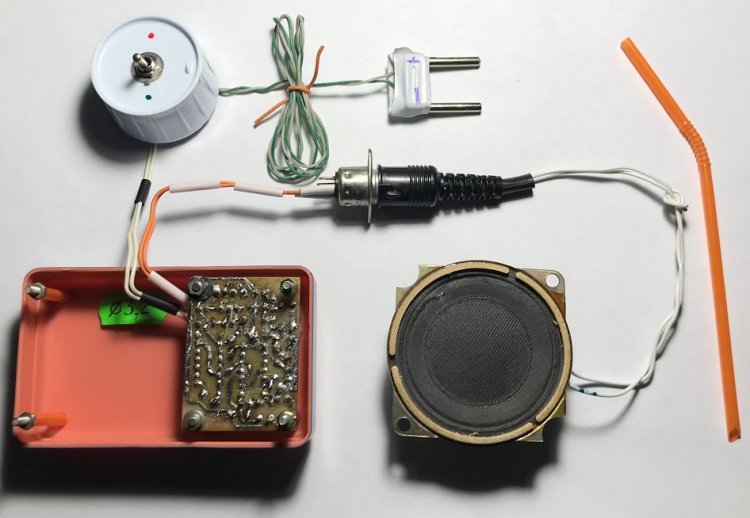

Рисунок 23. СЗИ2 в сборе.
Рисунок 24.
Управление режимами работы СЗИ2 слегка напоминает джойстиковое. Единственным органом управления СЗИ2 является тумблер SA1, имеющий три положения (среднее положение –нейтральное). При моментальном (как на видео) переключении SA1 (из одного КРАЙНЕГО в другое КРАЙНЕЕ положение) звуковое сопровождение не включается. Для привлечения внимания к смене информации на светодиодном табло, можно включать звуковые фрагменты. Это будет происходить автоматически, если переключать SA1 чуть-чуть медленнее (R2* = 3 … 10 кОм).

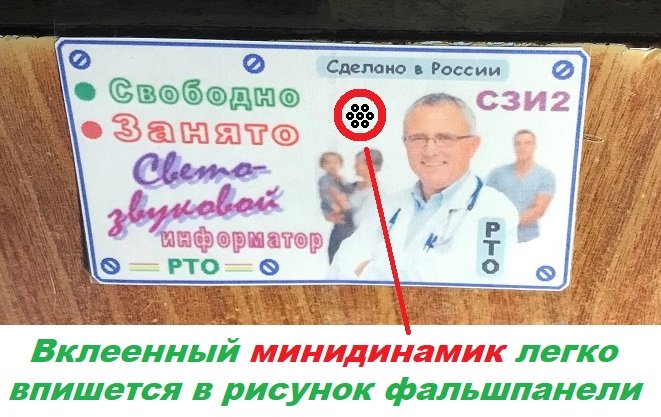

Рисунок 25.
При наличии малогабаритного излучателя (мини динамика) с импедансом от 8 до 16 Ом, большой внешний динамик исключают, а в крышке корпуса СЗИ2 сверлят несколько дополнительных отверстий для прохождения звука.
Светодиодное табло (весь корпус СЗИ2 с динамиком) устанавливается в коридоре над входной дверью в кабинет врача. «Пульт управления» - тумблер SA1 «Пит» закрепляется на рабочем месте врача.
Желающие ознакомиться с современными Системами вызова пациента «МедОриентир», могут посмотреть видео длительностью 05 минут 20 секунд.
Эти системы делают комфортной не только работу медицинского персонала, но и пребывание пациентов в медицинском учреждении ожидая своей очереди, особенно если они имеют ограничения в восприятии информации. В этих системах используется ВИТ (визуально-информационное табло) 4 разных сложностей: Light, Standart, Medium, Optima. Наиболее распространённые сообщения: «Пациент, на приём / Не входить!», «Идёт приём (уборка, кварцевание, ...)».
Более краткое видео (длительностью 02.37) рассказывает о Системе вызова пациента «МедОриентир-Стандарт».
Видео длительностью 03.58 АСЗС - «Адаптивная система (световое табло очереди) «Занято-свободно» для санитарно-гигиенических комнат» расположено на сайте «Тифлоцентр Вертикаль».
Желающие купить готовое изделие АСЗС, рекомендуется зайти на сайт. Цены составляют от 9520 рублей до 13380 рублей, но предлагаются скидки и персональные предложения.
Литература:
- «Радиомир» 2001, № 8, с.35. Два цвета по двум проводам.
- «Радио» 2004, №12, с. 52. Музыкальные синтезаторы.
- «Радио» 2005, №3, с.61. М. Капуркин. Квартирный звонок на УМС.
Примечание.
В статье СЗИ2 использованы ребус СЗИ2 №1, загадки ЗРТ № 233, ЗРТ2 №122, ЗРТ2 № 010.
