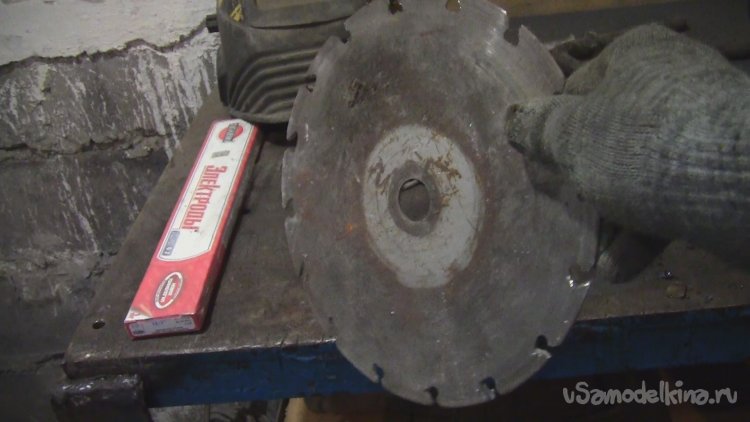

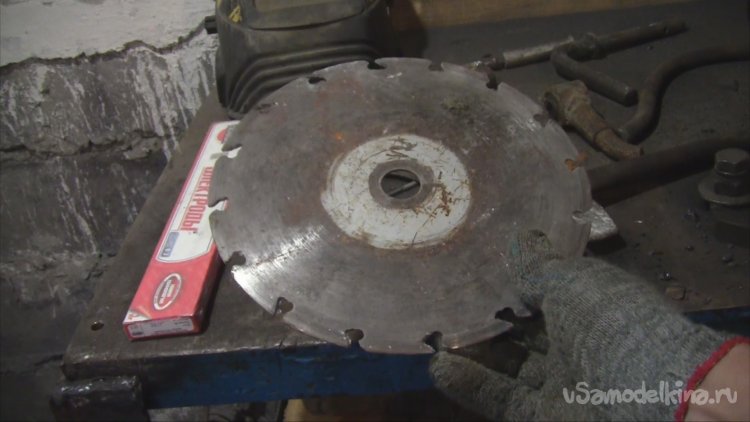

Доброго времени суток, дорогие друзья самодельщики! У меня в гараже завалялся старый изношенный диск по бетону для болгарки на 230 мм. Пользоваться по назначению им уже не возможно, а выкинуть жалко, т.к. он сделан из качественной стали и можно из него сделать отличное приспособление для гаража. Делать сегодня буду станочные ножницы по металлу для мастерской. Надеюсь, будет интересно, приступаем к изготовлению!
Понадобится:
старый диск по бетону либо по дереву;
отрезок 35-го уголка 10 см;
отрезок полдюймовой водопроводной трубы 30 см;
болгарка;
дрель;

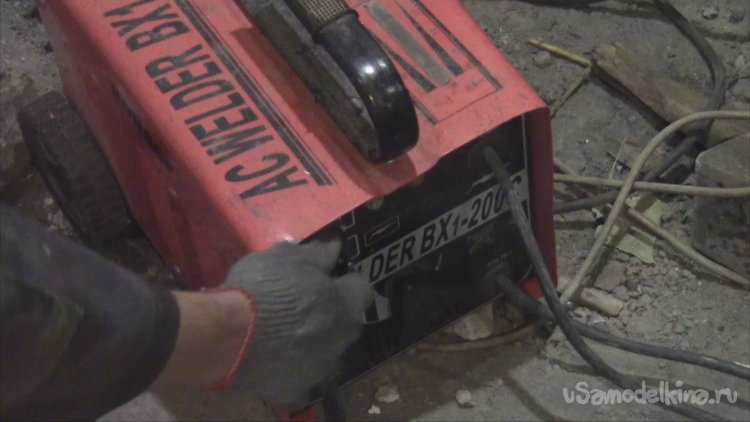

сварочный аппарат;
ну и соответственно умение пользоваться инструментом.

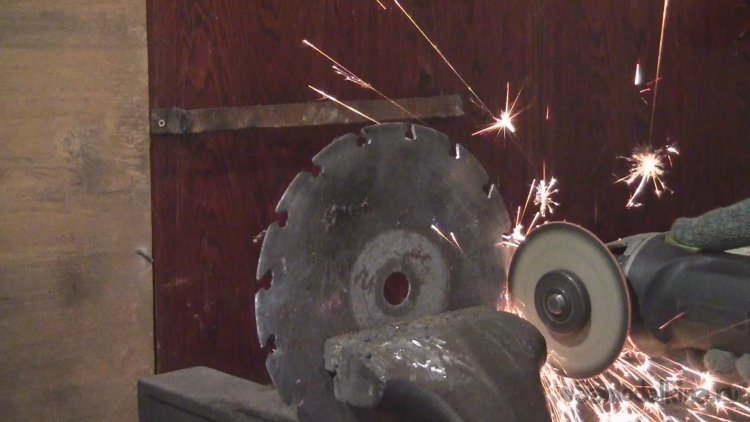

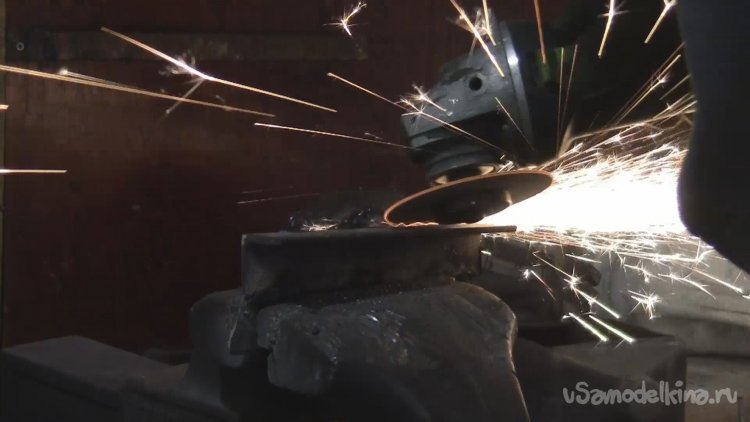

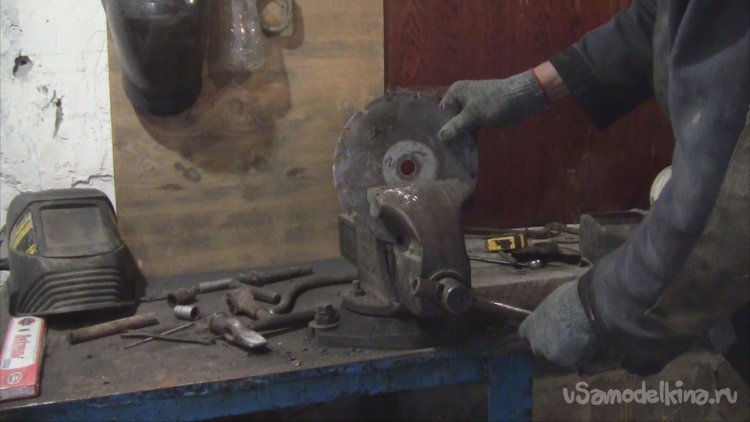

Шаг 1. Для начала я решил срезать старые зубья с диска, чтобы он был круглой формы. Зажимаю диск в тиски для удобства и срезаю при помощи болгарки.

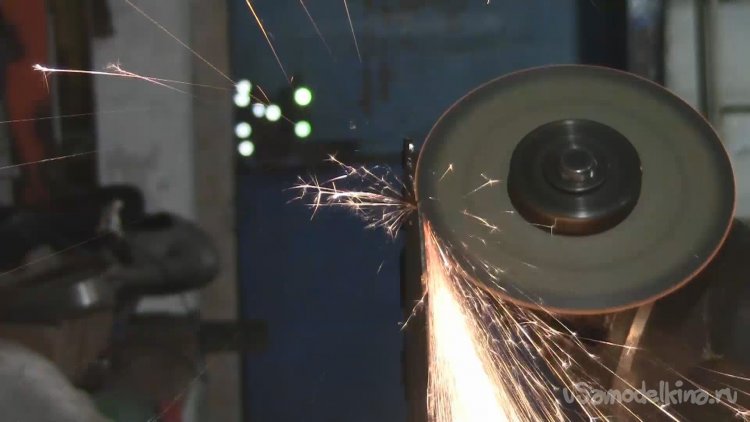

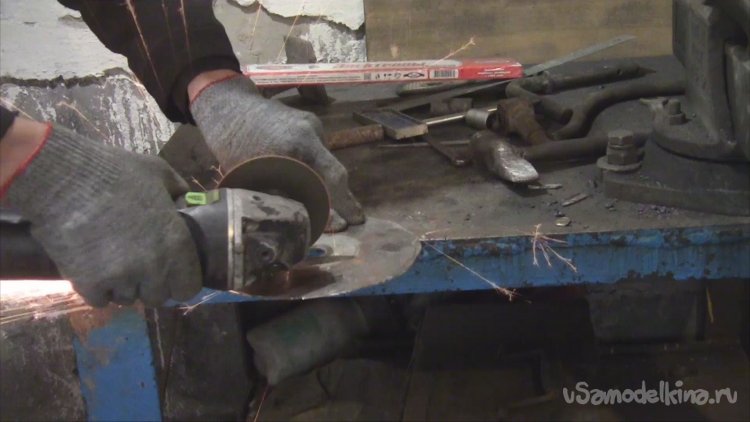

Шаг 2. При помощи заточного круга 6 мм и болгарки шлифую заготовку и убираю заусенцы.

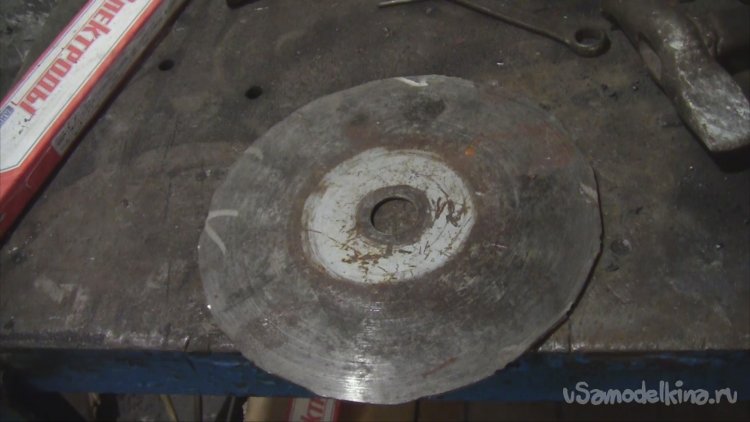

Вот так выглядит диск после обработки болгаркой.

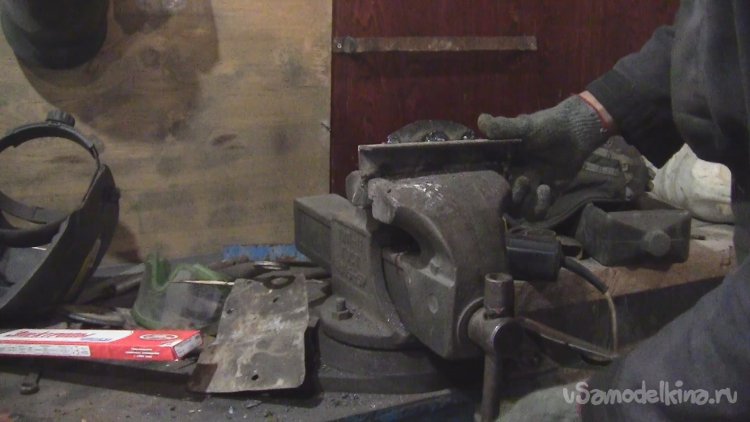

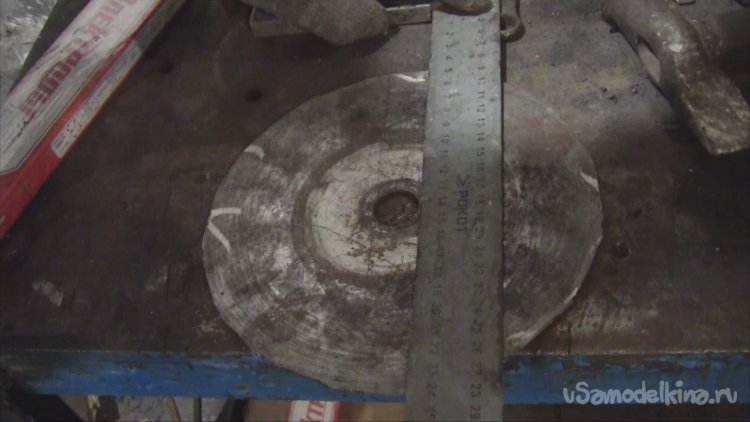

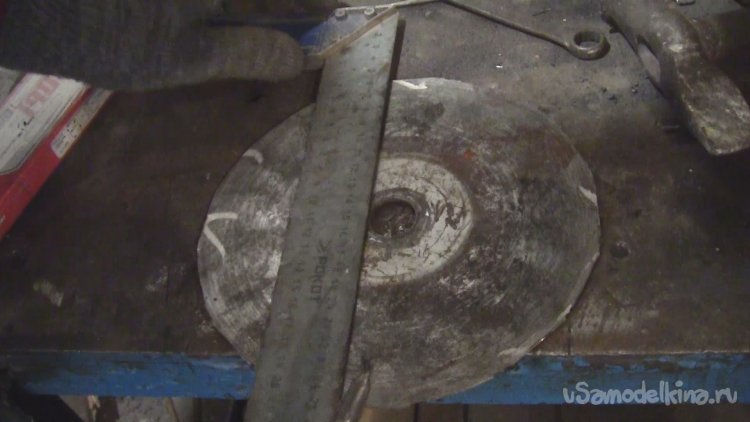

Шаг 3. При помощи угольника делаю разметку, нужно разрезать диск на три части, одна из них будет лишняя.

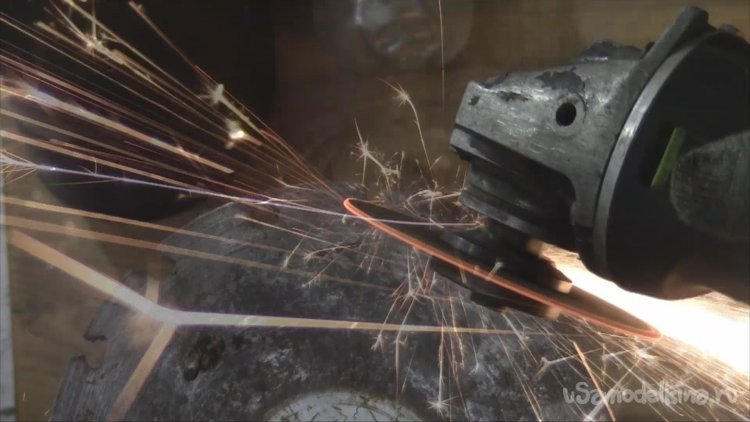

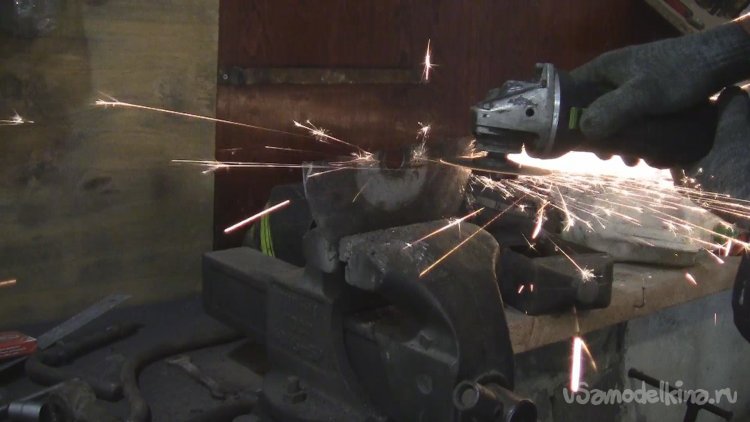

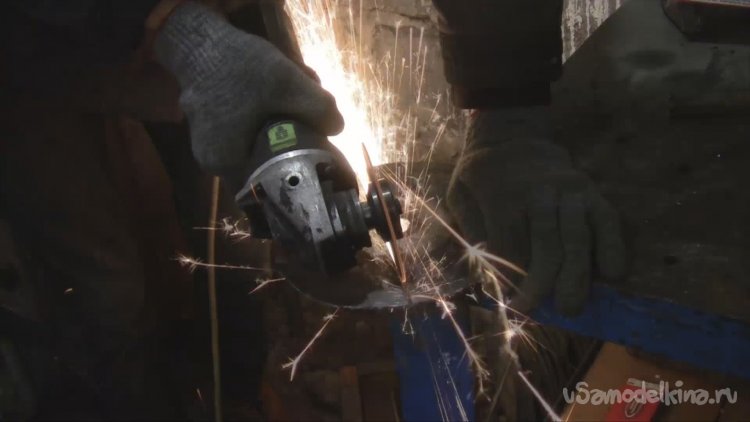

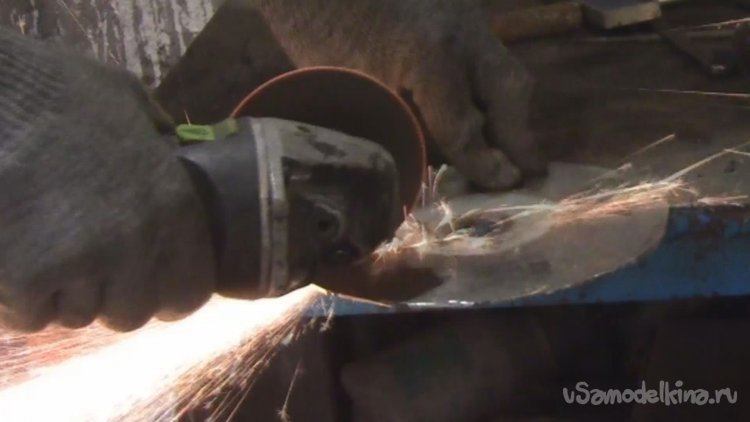

Также болгаркой распиливаю диск.

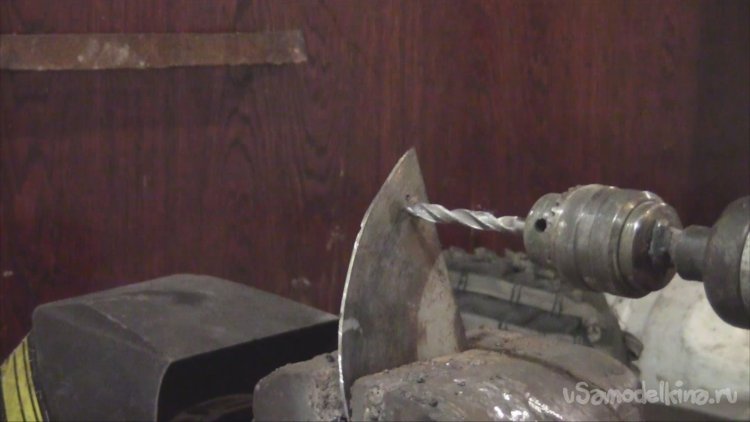

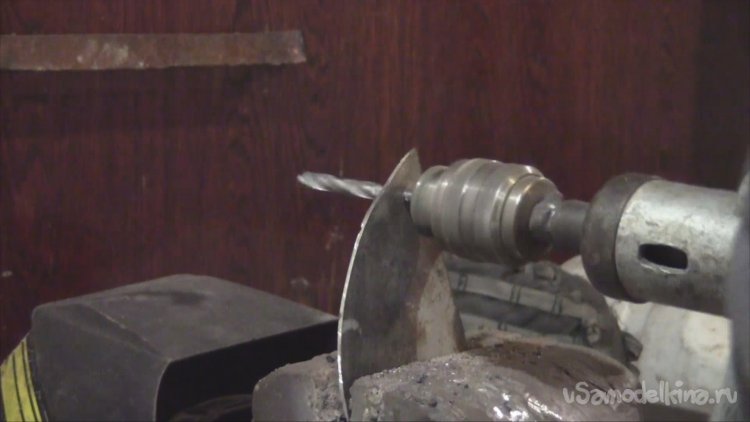

Шаг 4. В двух заготовках нужно просверлить отверстие сверлом 8 мм, как на фото.

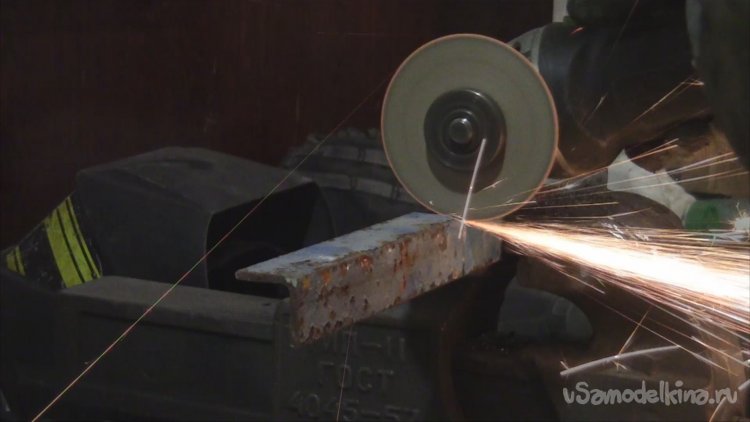

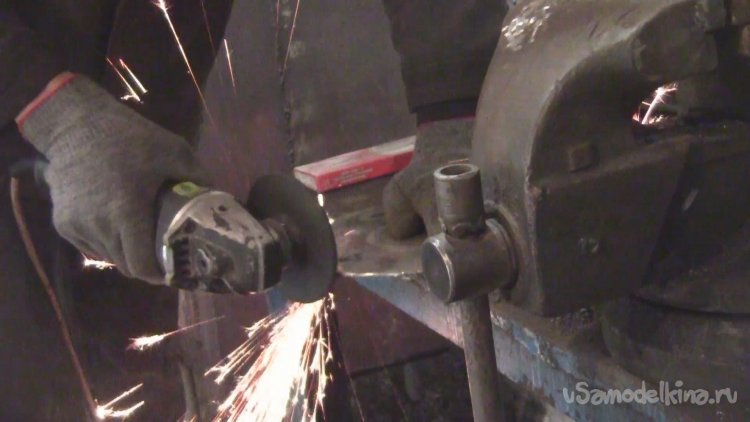

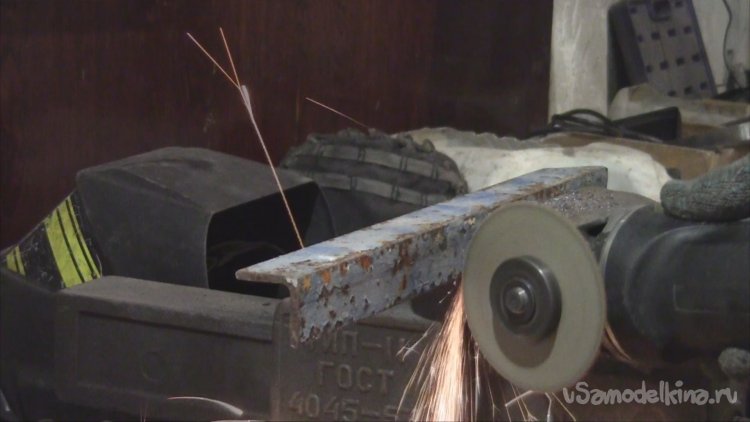

Шаг 5. Далее зажимаю в тиски 35-й уголок и отрезаю 10 см.

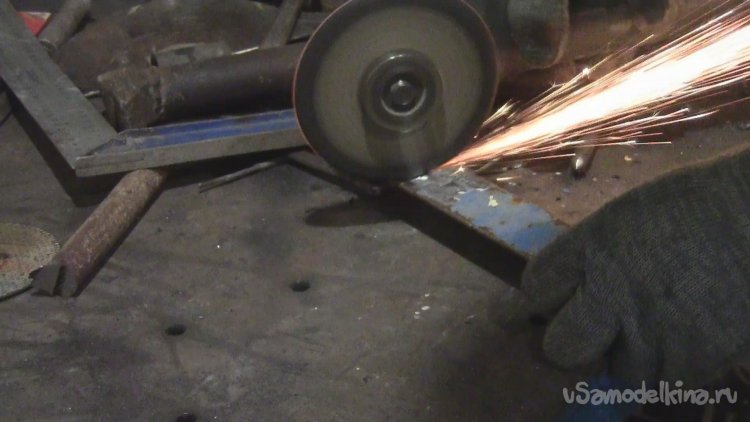

Зачищаю болгаркой от старой краски перед сварочными работами.

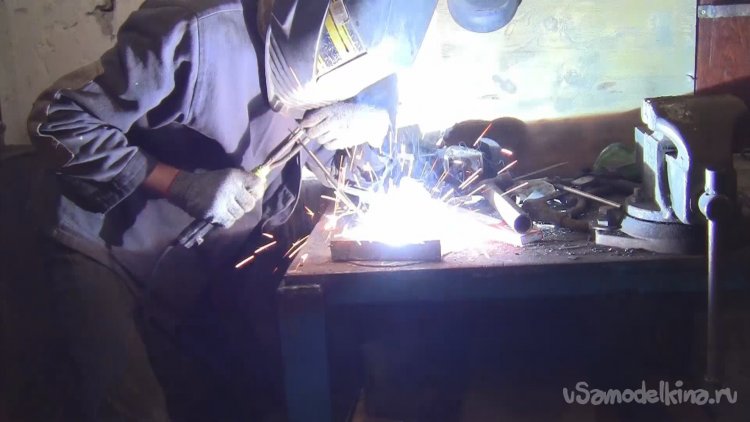

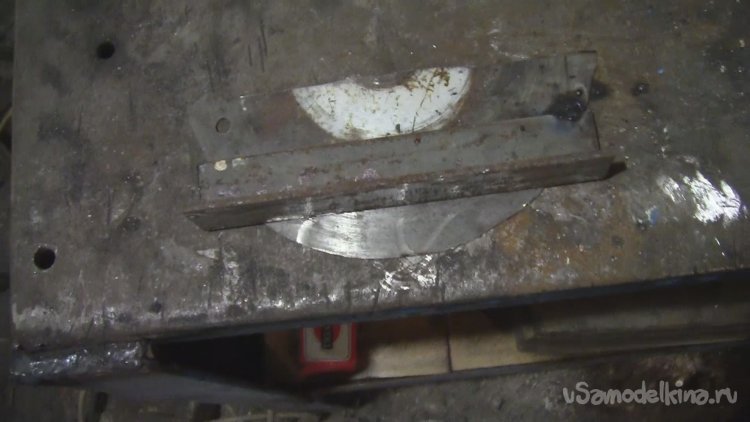

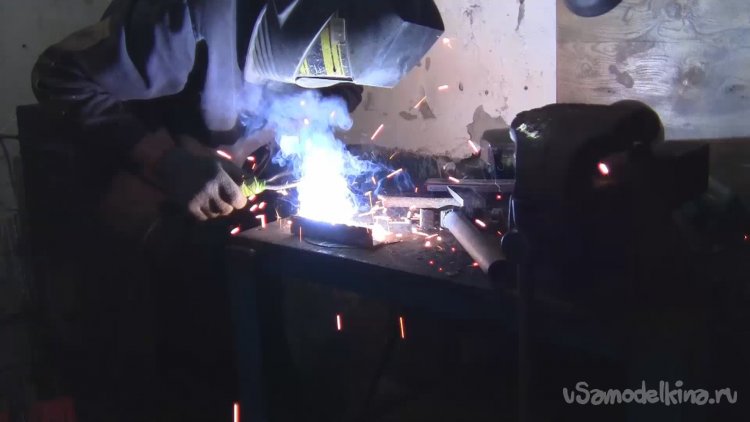

Шаг 6. Свариваю детали таким образом, как на фото.

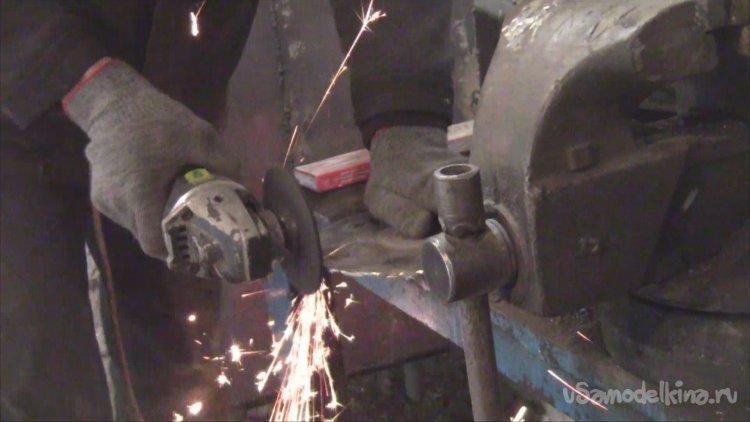

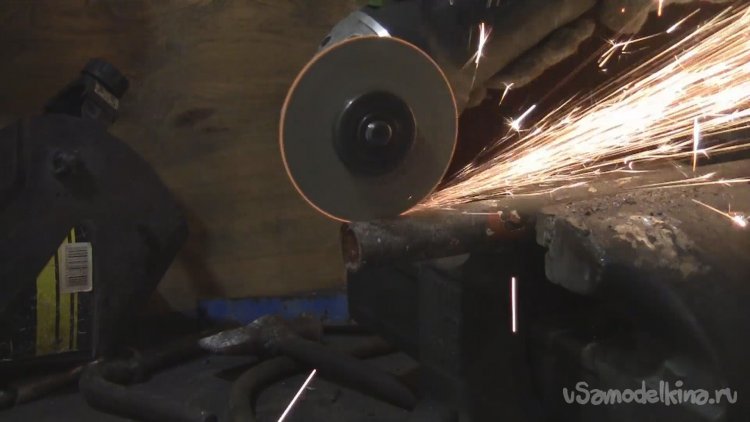

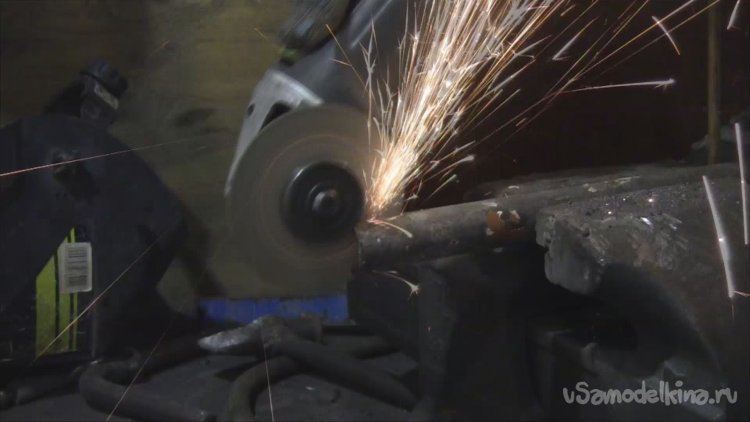

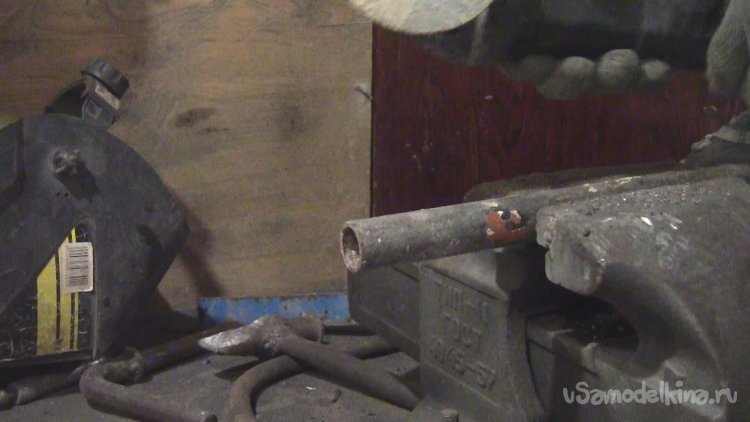

Шаг 7. В качестве рукояти я решил использовать отрезок полдюймовой трубы 30 см. Для того, чтобы ее надежно приварить, сначала делаю пропилы болгаркой вдоль.

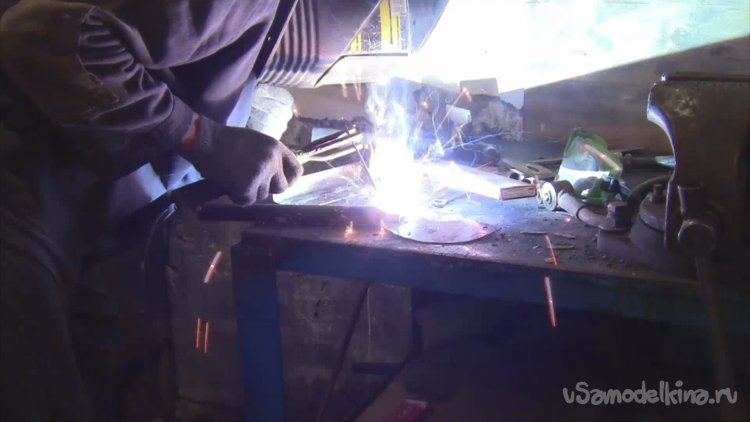

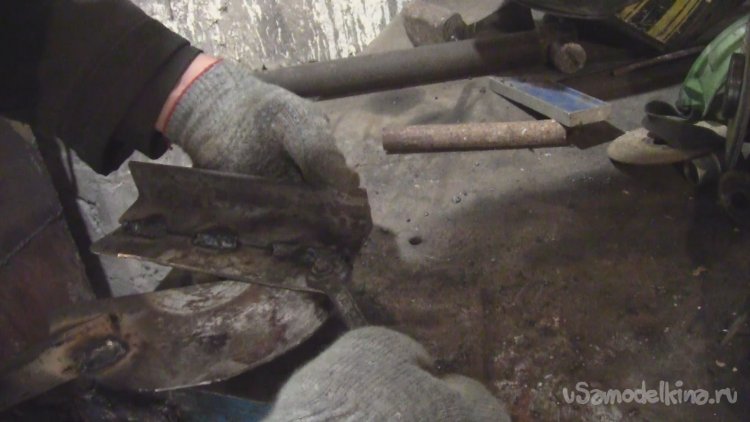

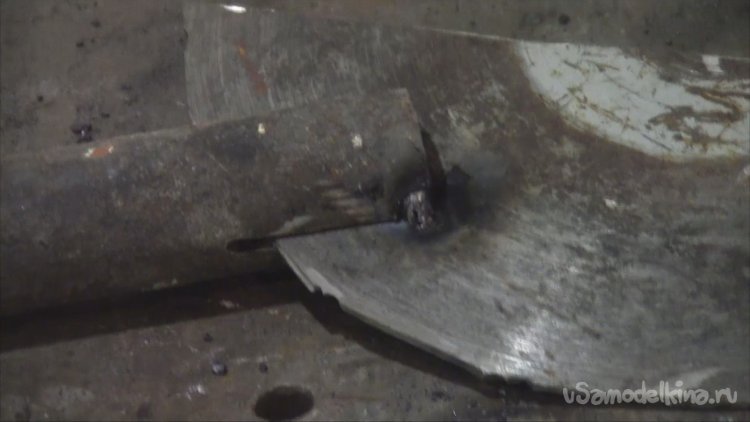

Шаг 8. Привариваю таким образом, на фото.
Шаг 9. Болгаркой срезаю лишнюю часть диска.
Шаг 10. При помощи болта и гайки М8 собираю конструкцию и станок уже готов к работе.

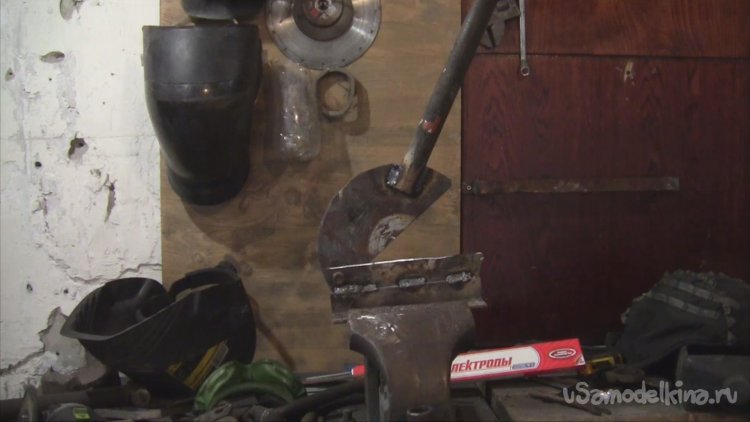

Получился вот такой отличный станок для мастерской, на его изготовление я потратил меньше часа времени. Заточил ножницы при помощи болгарки и шлифовального круга. Инструмент справляется со своей задачей на отлично!
Видео с моего YouTube-канала:
Друзья, надеюсь что статья была вам полезна, всем спасибо за внимание, хорошего вам настроения и до следующих интересных самоделок!
