Продолжаю оборудоваться и оснащаться на пути к простейшей самодельной радиолампе. Стеклодувное дело – специфическая забава, кроме прочего, требующая как-то удерживать и манипулировать раскаленными стеклянными заготовками. Причем о средствах грубых, вроде кузнечных щипцов или сварочных кожаных краг речь не идет. Нужна подвижность и чувствительность пальцев. Выручает целая армия, разного рода, специальных хваталок, державок, пробочек с ручками, нарочито припаянных к заготовке технологических стеклянных «усов» и прочего подобного. От сложных раскладных универсальных захватов, до простейших специальных, для одной операции, приспособлений из гнутой стальной или алюминиевой проволоки.
Рис. 2. Зимин В. С. «Стеклодувное дело и стеклянная аппаратура для физико-химического эксперимента». Изд. «Химия». 1974 г.
Здесь, несложный захват-державка сделан для операции запаивания проволочных выводов электровакуумного прибора (ЭВП) в стеклянную ножку гребешкового типа, хотя будет полезен и при ряде других операций. Конструкция захвата родилась при взгляде на аналогичную китайскую хваталку для выпаивания радиодеталей.

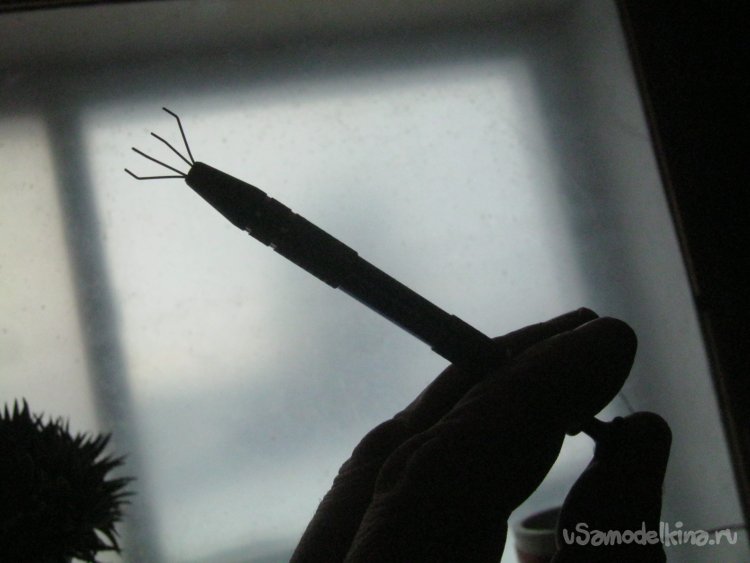

Фото 3. Некрупный цанговый захват с Али Экспресс для выпаивания микросхем.

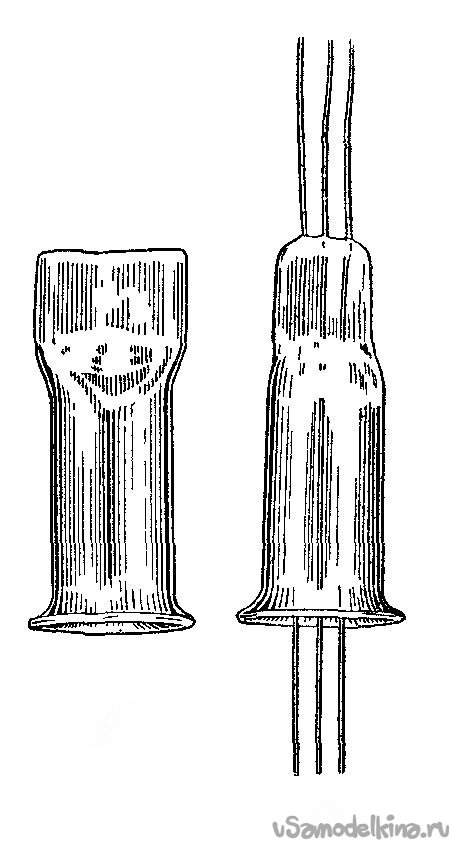

Рис. 4. Гребешковая ножка ЭВП. Веселовский С. Ф. «Стеклодувное дело». Москва, 1952 г. Стеклянная деталь и готовая ножка с впаянными выводами. Применяется как в радиолампах с октальным цоколем, так и в осветительных лампах накаливания, трубчатых люминесцентных и др.
Что понадобилось для изготовления.
Набор некрупного слесарного инструмента, мощный паяльник с принадлежностями, мелочи, расходные материалы.
К делу.
С конструкцией захвата было более-менее понятно – аналогично электромонтажной (Фото 3) но погрубее и в пригодном для нашей цели масштабе. Стеклянная деталь ножки довольно короткая и по крайней мере кончики захвата будут изрядно разогреваться, что в очередной раз заставляет задуматься о материалах.
Для прочных длинных и нетолстых спиц применил нержавеющую сталь. Материал этот не слишком распространен в стеклянном приборостроении, зато часто используется в декоративном стеклоделии – пинцеты, щупы, иглы, крючки, ножницы. В основном, инструмент медицинский и для короткого контакта с размягченным стеклом – горячая нержавейка таки к нему липнет. Мединструмент как правило немассивный, техника работы им такова – рядом с горелкой стоит и стаканчик с водой. Как только пинцет или крючок начинает липнуть, или просто через некоторые промежутки времени, его ненадолго макают в воду и продолжают работать.
Эту переменную прилипаемость можно применить с пользой, например - к разогретой нержавеющей технологической спице-державке можно прилепить некрупный кусочек стекла и обрабатывать его в пламени не относя далеко от факела. Вынесем его из пламени и через полминутки спица отколется при охлаждении. Такой нержавеющий прутик можно с успехом применять вместо стеклянной палочки обычно используемой для мелких промежуточных операций во многих работах. Как и стекло, нержавеющая сталь неважно проводит тепло.
Подходящей нержавеющей проволоки не нашлось, пришлось пожертвовать четырьмя нетолстыми, Ø2 мм, электродами ЦЛ-11 (?). Оббил с них обмазку молотком на наковальне, зачистил от остатков несколькими номерами наждачки.

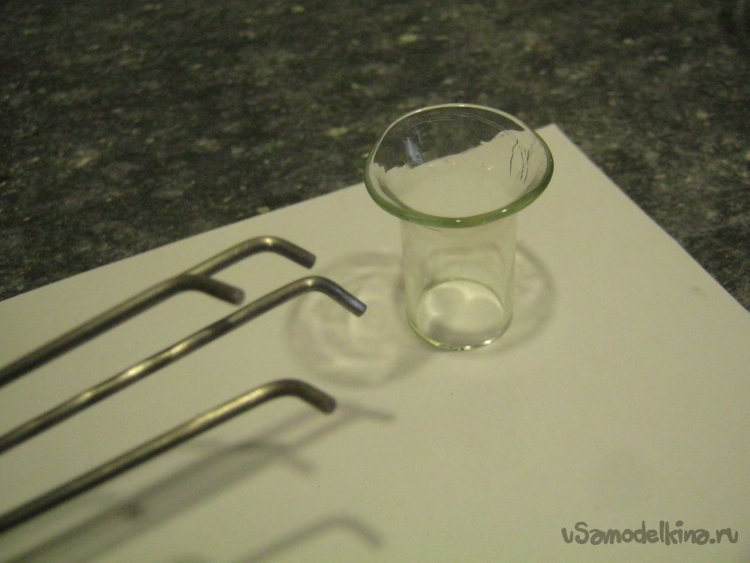

Фото 5. В качестве объекта для хватания сделал модель – отрезал кусок стеклянной трубки Ø18 мм, длиной около 200 мм. Постепенно разогрел в пламени стеклодувной горелки её конец до размягчения стекла и в два приема сформовал небольшой конус медной разверткой смазанной расплавленным воском. Укрыл деталь базальтовым одеялом для плавного остывания – условный отжиг, аналог классического прогрева «в светящемся коптящем пламени». Минут через 20 остывшую трубку можно доставать. Отрезал развернутый конец – чиркнул поперек трубки ребром треугольного алмазного надфиля короткую риску и приложил ее к накаленной нихромовой проволоке электрорезалки. Дождавшись негромкого «хруп!», повернул трубку. Проведя таким образом в три приема кольцевую трещину легко отломил деталь - заготовку гребешковой ножки лампы (на фото). На концах нержавеющих спиц плоскогубцами отогнул сообразные крючки-захваты.
Попытался и бросил, схватить свою стеклянную воронку четырьмя независимыми крючками – вертятся как намыленные, соскальзывают. Следует скрепить их в однозначном положении. Пайкой. Применил пайку мягким безсвинцовым (таки ручной инструмент) – сплав олово-медь-чуток-серебра, припоем. С подбором флюса провозился неожиданно долго – проверенные варианты вроде ортофосфорной кислоты не сработали и даже специальный «для коррозионно-стойких, понимаешь, сталей» виновато развел руками, подлец. Почти отчаялся, но выручил флюс для алюминия.

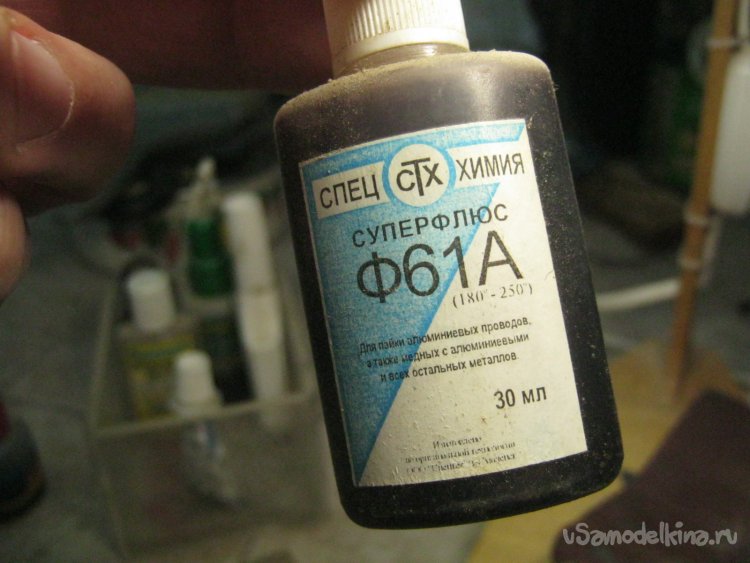

Фото 6. Супер-пупер флюс. Как оказалось, работает и с безсвинцовым припоем на нержавеющей стали.

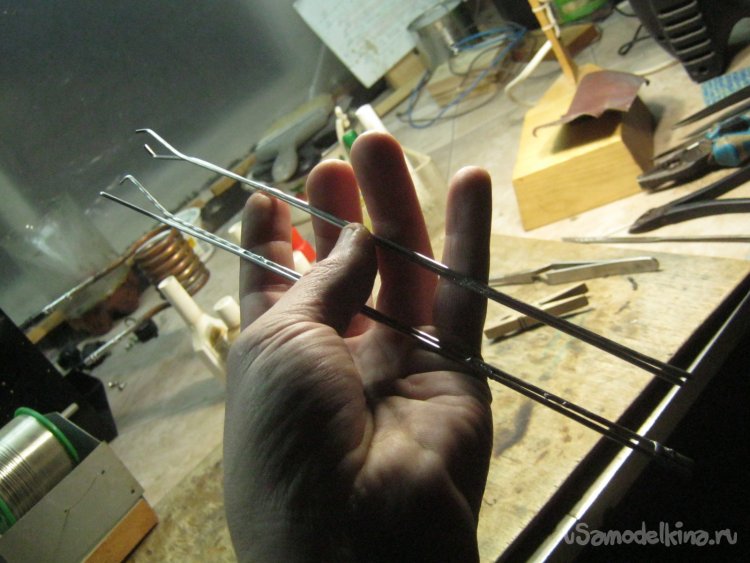

Фото 7. Паяльные эксперименты. С подбором флюса спаял крючки попарно, предварительно сложив их и сжав деревянными прищепками. Пайка в одном месте, около самых концов спиц. Промыв пайки от остатков кислотного флюса и просушив, надфилем удалил выступающие наплывы припоя.

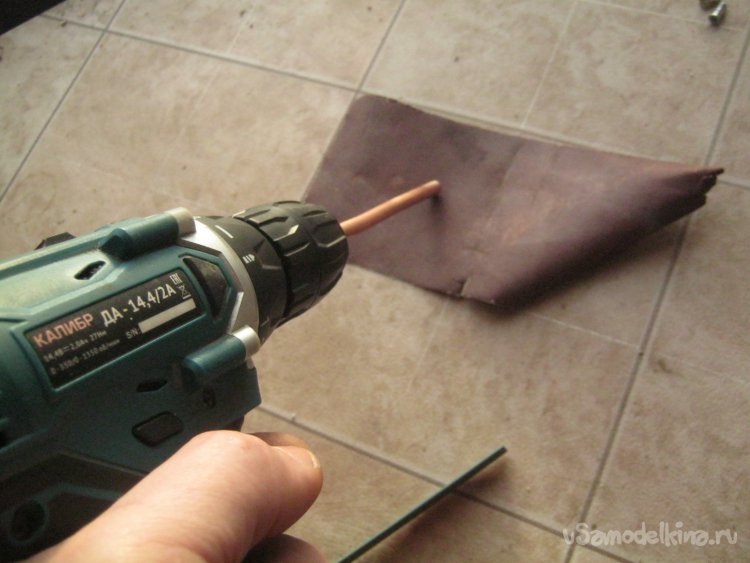

Фото 8. В качестве ручки-цанги зажима подобрал медную трубочку Ø6 мм. Старый вариант автомобильного (?) толка несколько более толстостенен. Современные кондиционерные трубочки облегченные, экономные, просвет имеют крупнее, четыре электродных проволочины Ø2 мм в нее аккуратнейшим образом помещаются с небольшим трением. Роликовым резаком отрезал недлинный, так чтобы удобно помещался в руке, но не более, кусочек. Круглым надфилем удалил внутренние сужения - следы резака, зажал в патроне шуруповерта, зачистил и отшлифовал ручку несколькими номерами наждачки.

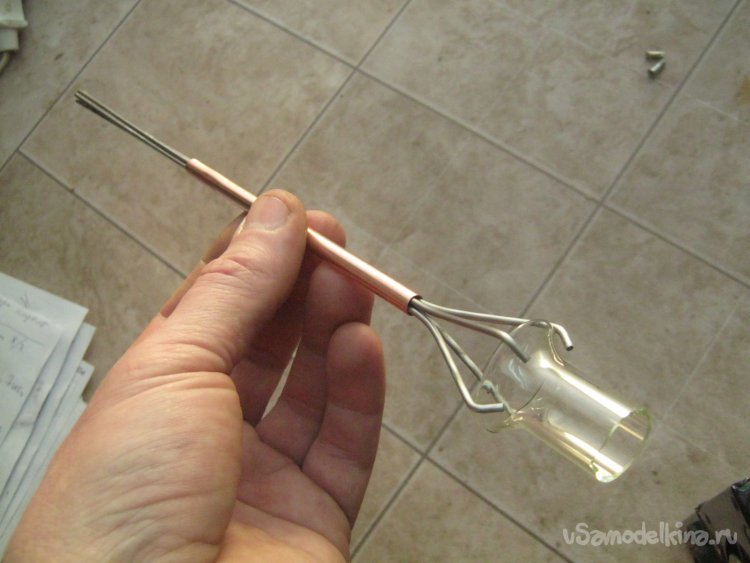

Фото 9. Сложил две спаянные пары крючков и вставил в трубку-ручку. Попробовал схватить стекляшку за воронку – ба! Работает и неплохо! Держит вполне уверенно, ослабляется цанга с конца – можно вытряхнуть горячее стекло, охладить водой железку и работать дальше.
Такую стеклянную деталь при обработке в пламени придется непрерывно вращать и чем тоньше ручка зажима тем легче это делать. Деревянная ручка отпадает - слишком толсто. Однако, не будет ли металлический зажим жечь пальцы? – вопрос на который можно ответить только практически. В крайнем случае на медную трубку можно усадить несколько слоев термотрубки или надеть кусок силиконового шланга.

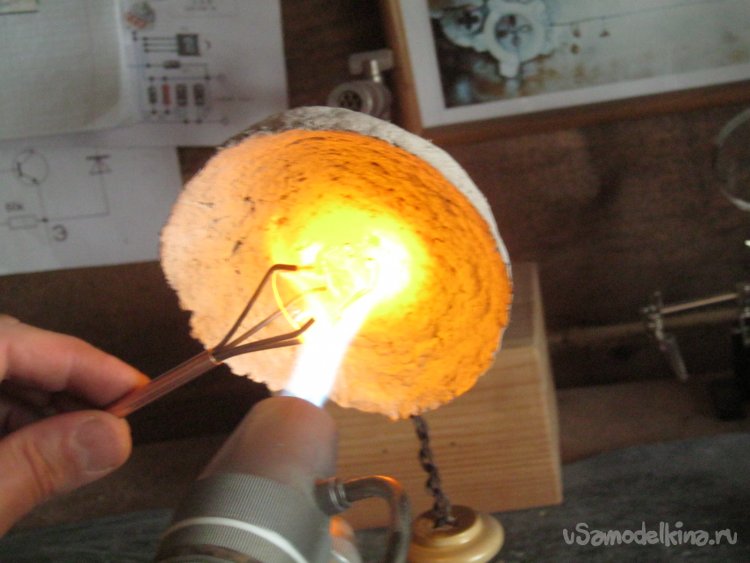

Фото 10. Разжег большую настольную «пушку», постепенно разогрел короткую стекляшку с юбочкой в зажиме и внес в самую горячую часть факела. Деталь некрупная и можно придвинуть отражатель поближе к горелке. Для тренировки попробовал сделать «пробирочное дно» на ровном конце трубки – долгий равномерный нагрев с вращением и силами поверхностного натяжения края стягиваются. Заготовка однако, оказалась слишком короткой – юбочка тоже перегрелась, размягчилась и смялась крючками. Цель эксперимента, тем не менее, достигнута – сильный разогрев крючков. Ручка осталась теплой но не горячей, даже термотрубка не понадобилась.

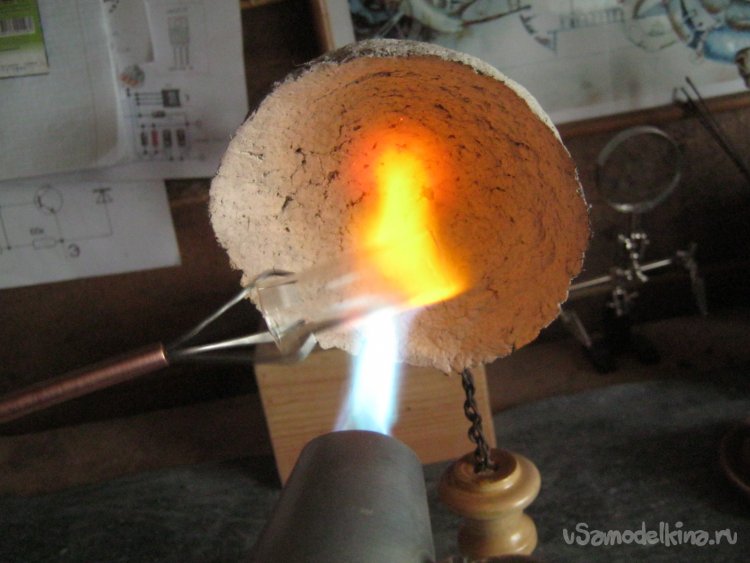

Фото 11. Тест на удерживание. Зажал цангой отрезок трубки подлиннее с едва намеченной юбочкой «под пробку». Попробуем развернуть конец в воронку, а это значительное боковое усилие.

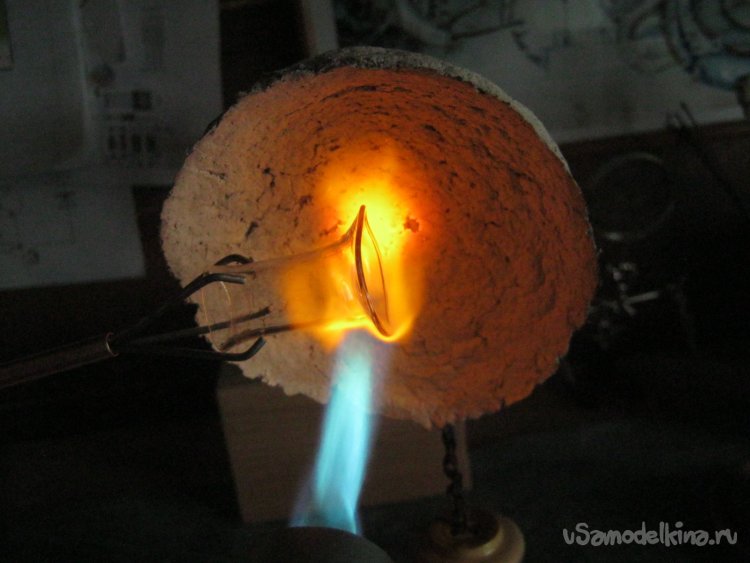

Фото 12. Равномерно разогрев край заготовки, гладким и смазанным воском, ребром медной развертки, вращая заготовку, расширяем горловину трубки. Вынув из пламени. Стекло быстро остывает, операцию приходится делать за два-три подхода. Трубка в зажиме чуть скользит, из-за чего новая воронка выходит слегка кособокой.

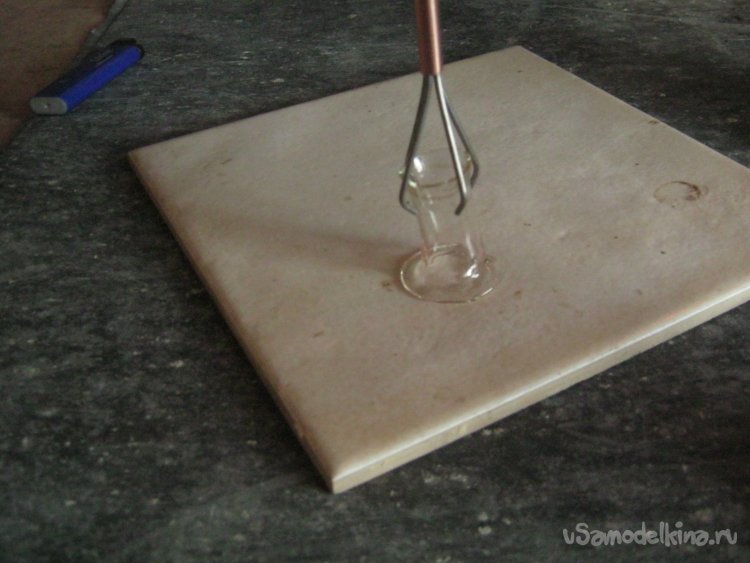

Фото 13. Неровный волнистый край воронки разогрев, прикладываем к «мраморному бруску».

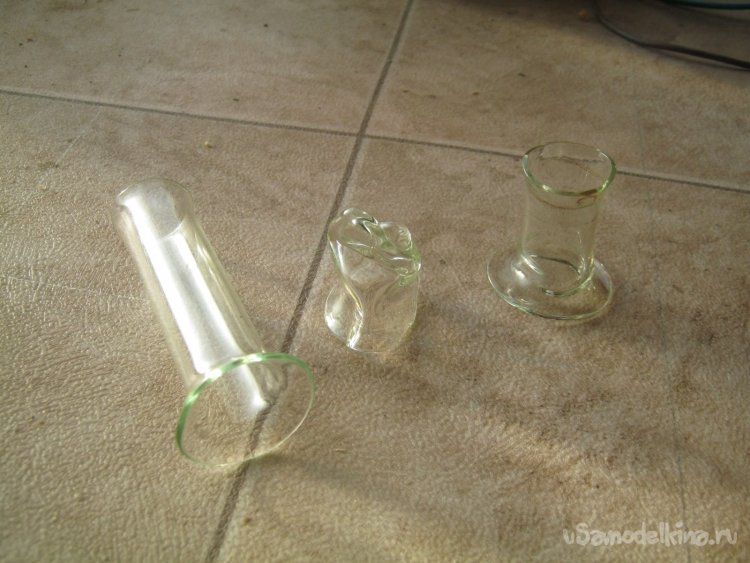

Фото 14. Учебно-тренировочные работы с применением цангового зажима. Возился изрядно и не охлаждая водой между деталями. Ручка нагревается не слишком сильно, крючки к стеклу не липнут.

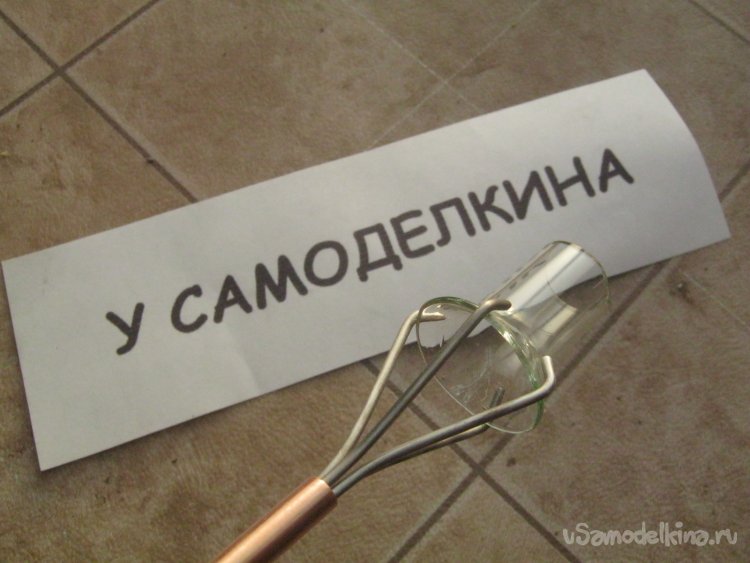

Фото 15.
Babay Mazay, январь, 2023 г.
