Всем привет, решил поковырять светодиодные лампы, в моем случае они неисправные, а причина неисправности – сгоревшие светодиоды, это важно, поскольку нам нужны исправные драйвера. Лампочки у меня самые дешевые, которые обычно продаются в продуктовых супермаркетах. В процессе изучения я пришел к выводу, что драйвера в них просто «балалайки», то есть микроконтроллеры генерируют импульсы для светиков… ну и все. В некоторых даже не было никакой защиты от кз, то есть при замыкании драйвера, в нем попросту «стрелял» чип. Так или иначе, мне было интересно, и я получил ценный опыт.
Материалы и инструменты:
Материалы:
- старые светодиодные лампы (с неисправной матрицей, светиками);
- провода;
- источник питания 4-12В;
- нагрузка для тестов (фонарик).
Инструменты:
- паяльник;
- мультиметр;
- отвертка.
Процесс изготовления:
Шаг первый. Разборка и пайка

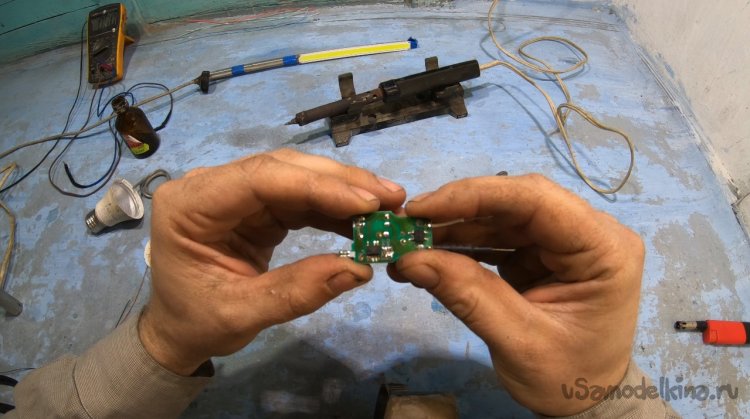

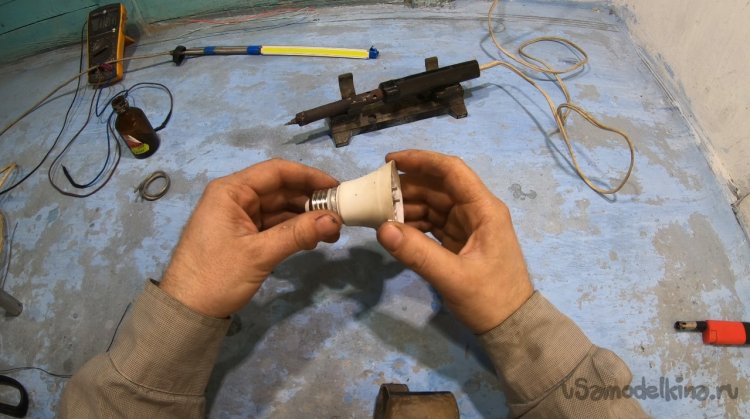

Срываем плафон и поддеваем матрицу. В моих лампах драйвер выполнен отдельно, он также может быть «размазан» по самой светодиодной матрице.
Дальше припаиваем два провода после диодного моста, там есть плюс и минус, можно ориентироваться по конденсатору.
Остальные два провода припаиваем на выходе.
Шаг второй. Первый опыт

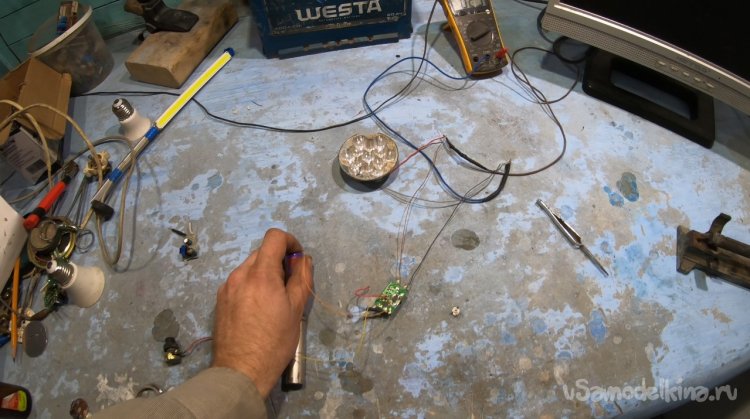

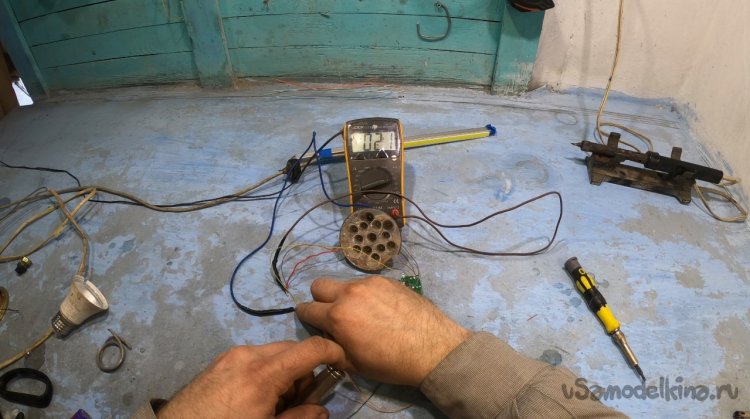

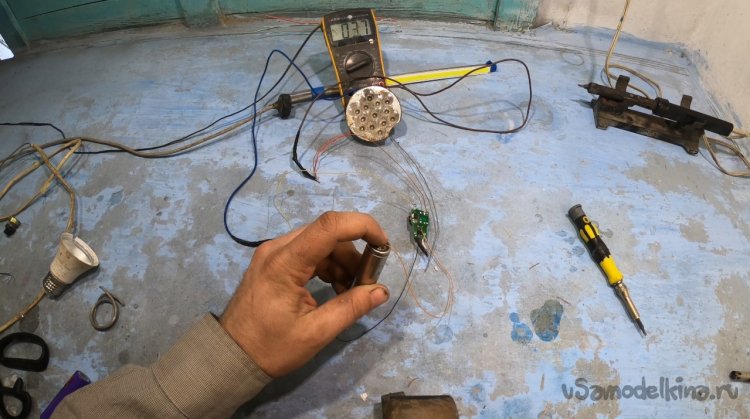

В первой лампочке я попал на чип sr9951dd, что оно такое, хрен знает, даташит не нашел. Подаем напряжение 3.7В, на выходе такое же на холостых. Включаем фонарик, напряжение уже 2.2В, фонарику не хватает.

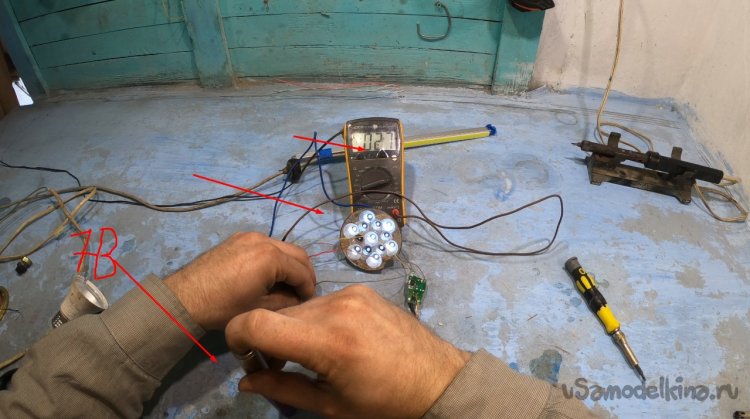

А вот если подать 7В, то фонарик светится, хоть ему все равно не хватает 0.2В.

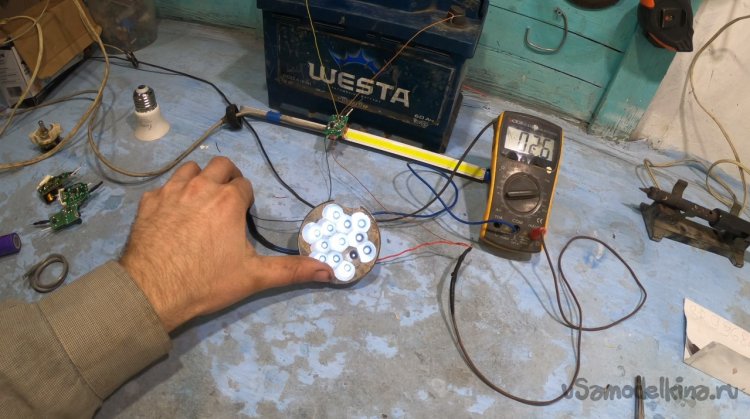

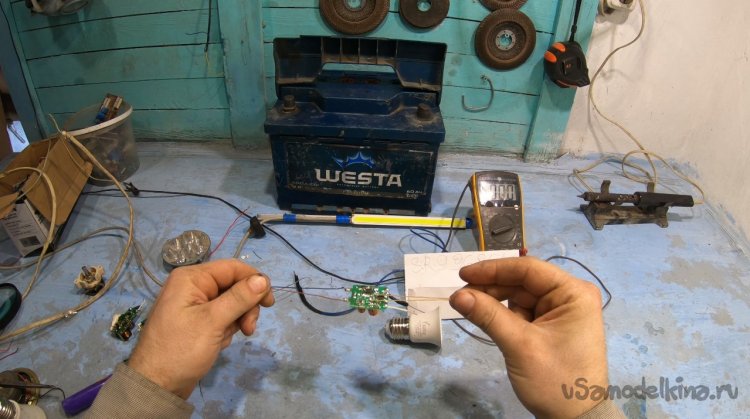

Далее был подключен автомобильный АКБ и все тот же фонарик, при таком питании фонарик ярко светится с напряжением 2.7В.
К сожалению или счастью, эту плату я спалил, когда замерял ток. Он был 0.4А, а потом стрельнул чип, пощупал, он был горячий.
Шаг третий. Второй опыт

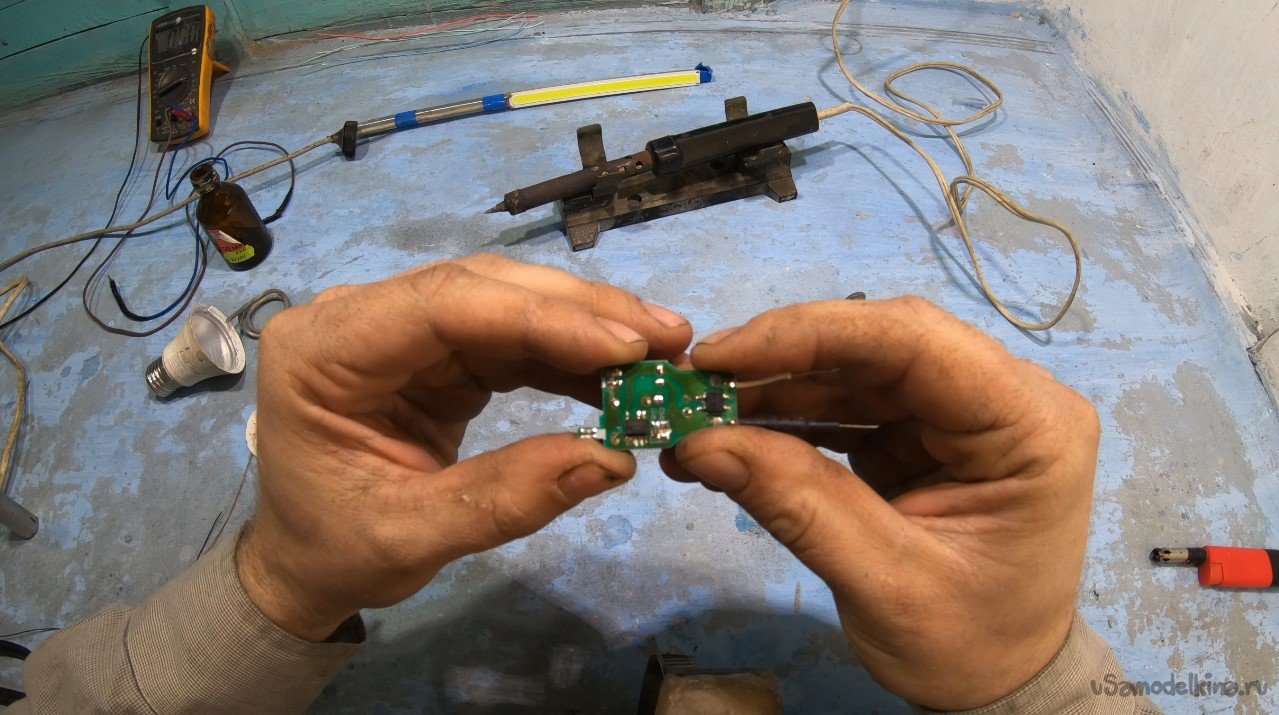

Следующий мой подопытный это SR9968EN, этот драйвер мне понравился тем, что имеет защиту. При КЗ он сбрасывает ток и ничего страшного не происходит.
От такого драйвера аналогично работает фонарик. А вот светодиодная лента на 12В не светится, напряжение проседает до 5В.

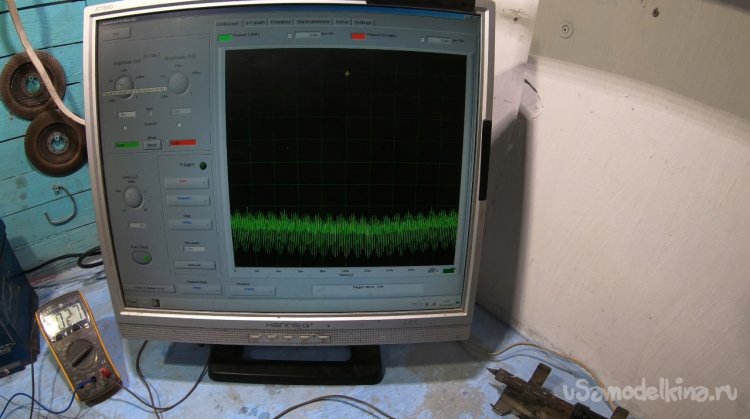

При работе этого драйвера слышен писк генерации напряжения. Я не удержался и сделал замеры, поскольку писк очень похож на работу моего металлоискателя. В итоге частота оказалась почти аналогичная, это 12.7 кГц. Так что как минимум я нашел отличный генератор высокой частоты для своих опытов.

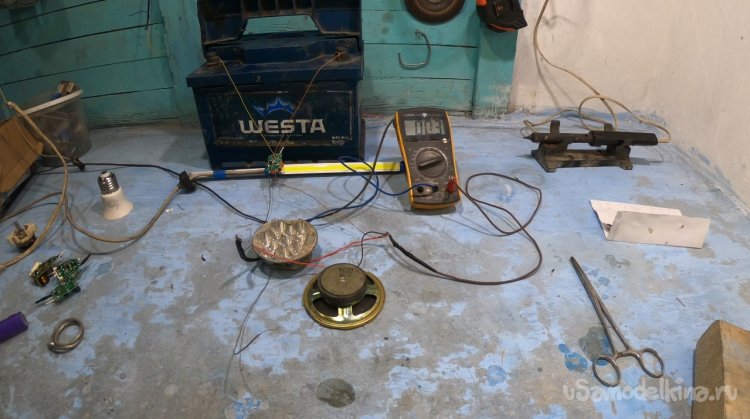

Кстати если подключить к драйверу динамик, получается отличная пищалка.
Теперь возникла мысль сделать на этом генераторе какой-то металлоискатель, а получится ли, узнаем.
На этом мои эксперименты пока закончены. Никаких функций управления этими драйверами я не нашел. А вот бывают драйвера, которыми можно задавать ток и напряжение!
