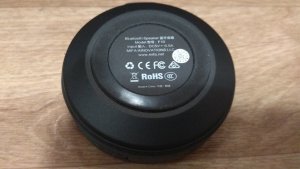

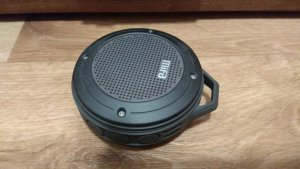

Продолжаем конструирование небольшой деревянной колонки. На этот раз займёмся электронной начинкой. Вообще, самостоятельное изготовление малогабаритных колонок занятие неблагодарное, любая относительно нормальная китайская пластмассовая колонка звучит намного лучше, чем простая самодельная колонка. Инженерный подход и расчеты это не изготовление на глаз на коленке. Но попробовать ведь никто не мешает)).
Итак, было принято решение сделать колонку автономной. Для этого понадобятся:
- аккумулятор (вполне подойдет тот, который был на эксперименте, всё равно он практически нигде не используется);
- выключатель питания;
- индикация включения (можно взять индикатор работы из аккумулятора);
- индикатор оставшегося заряда аккумулятора.

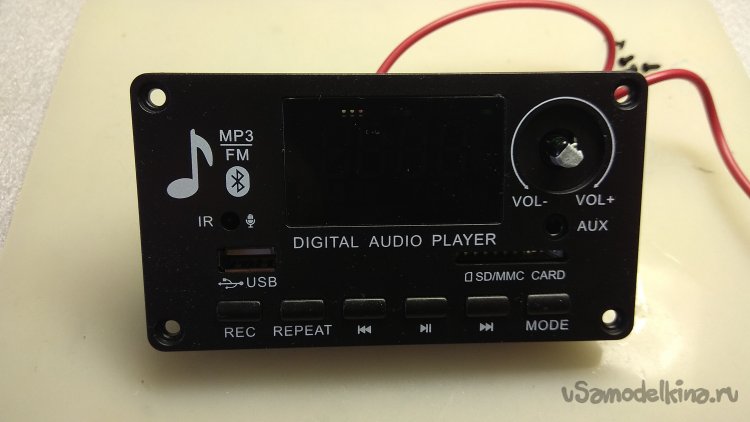

Чтобы не делать в корпусе дополнительные отверстия, решено выключатель и индикацию включения постараться встроить в сам декодер. Самое подходящее место слева вверху.

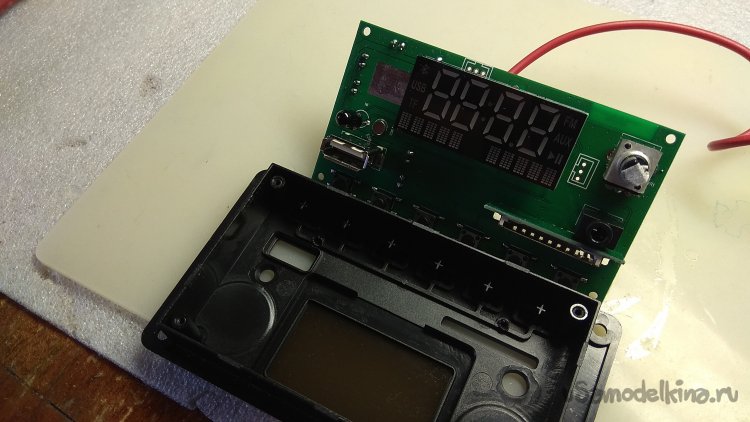

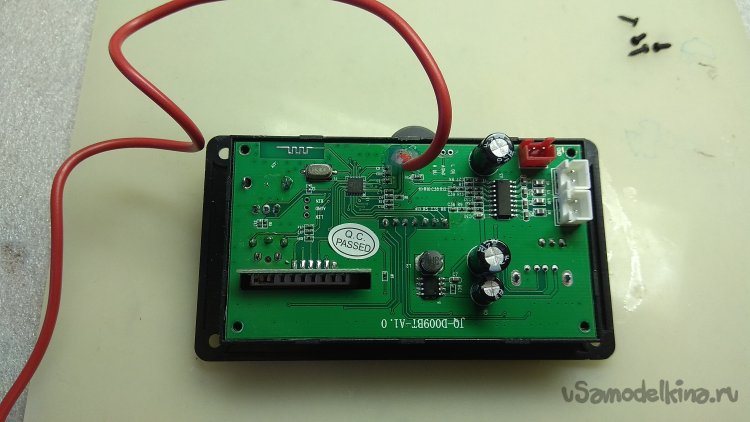

Осталось посмотреть, есть ли место в самом декодере Разбираю.
Да действительно, есть место под маленький выключатель.

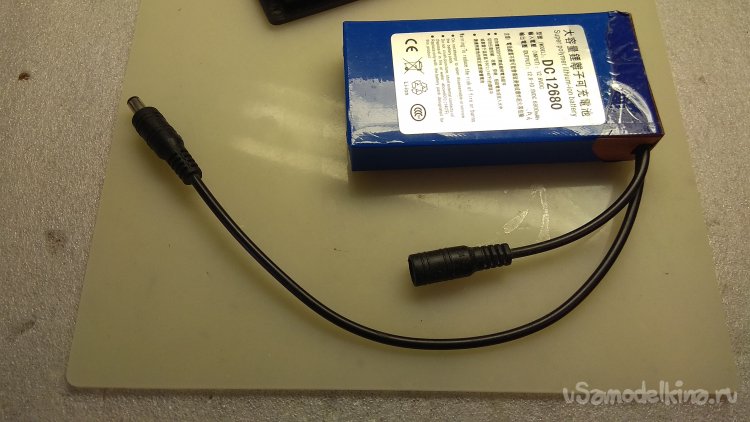

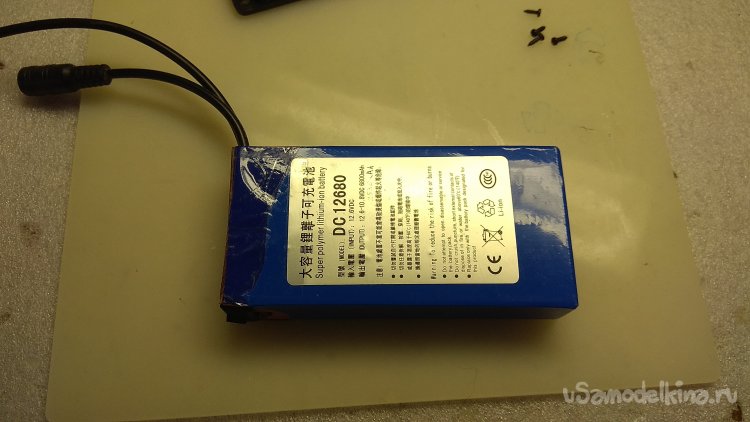

Аккумулятор такой.
Немного рассказывал про него в первой части. Ёмкость у него в принципе достаточная для нескольких часов работы при средней громкости. Снимаю часть корпуса со стороны проводов.

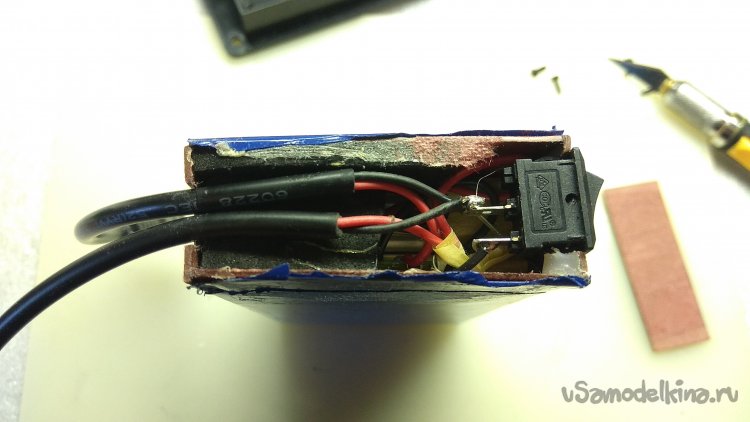

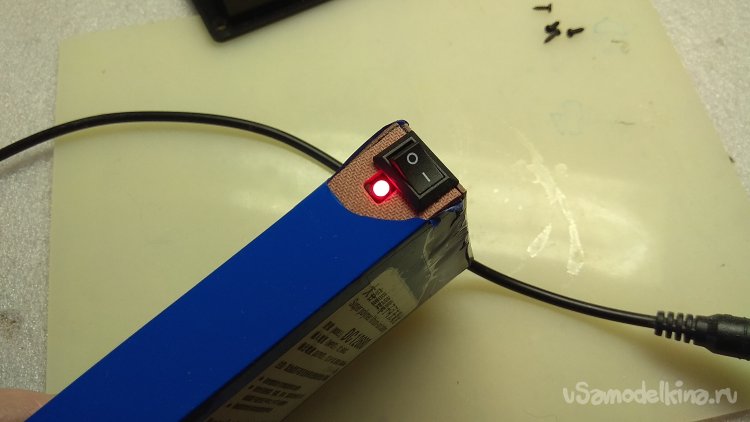

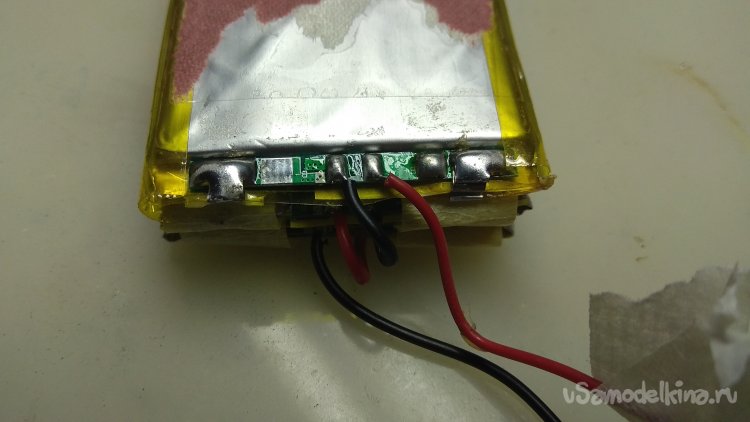

Снимаю выключатель и светодиод индикации включенного состояния.
Заклеил малярным скотчем место вживления. Так размечать намного удобнее.
Размечаю место установки.
Сверлить буду самодельной ручной сверлилкой. Двигатель у сверлилки на 27 вольт, но постоянно эксплуатирую его при 50 вольтах, чтобы поднять обороты до комфортных. Удивительно, но двигатель функционирует уже больше 25 лет. В последнее время эксплуатируется редко, но всё же.
Отверстие под выключатель небольшое, решил просто насверлить отверстий. Между отверстий сверло на больших оборотах легко проплавляет пластик.

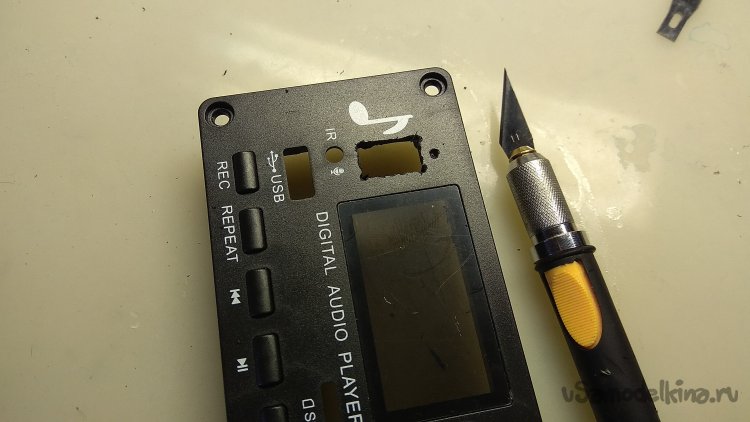

Теперь надо подровнять края резаком.
Выключатель проще всего поставить в разрыв плюсового вывода.
Для разрезания дорожки воспользовался резаком из ножовочного полотна.
Светодиод с родным ограничивающим резистором 1,5 кОм светит очень ярко, будет слепить.

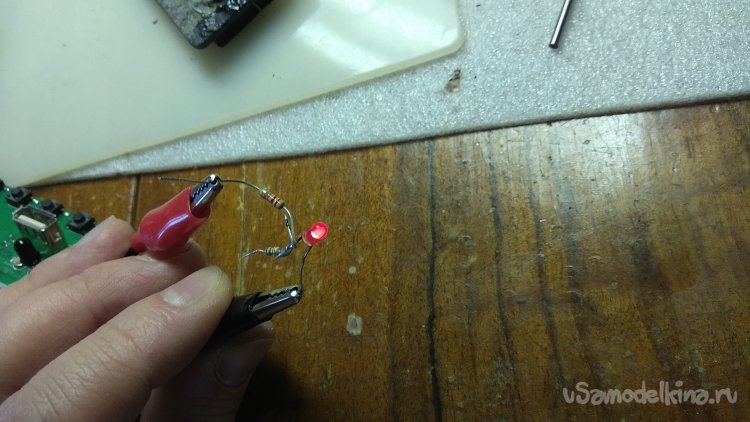

Подобрал по свечению другой резистор. При сопротивлении 22 кОм светит вполне приемлемо.
Припаял новый резистор, изолировал контакты термоусадкой.
Термоусадку много лет усаживаю газовой зажигалкой. Спустя несколько лет сломалась кнопка. Клеил её много раз разным клеем и просто сплавлял, утолщал узкие места. Но всё равно ломается. В конце концов сломалась полностью, достал кнопку, стал нажимать через дырку (отверстие). Несколько дней назад купил новую. Практически один в один, только на металле сэкономили.
Выключатель установлен, вклеиваю индикаторный светодиод. Кстати, выключатель прекрасно перекрыл надписи и значок блютуза, ничего не пришлось подтирать, смывать.
Подключаем выключатель к плате. Для зачистки проводов почти всегда пользуюсь обыкновенными кусачками, но есть более удобный инструмент, стриппер, особенно когда не получается руками удержать зачищаемый провод. Паяльником тоже много лет зачищал провода, но результат выглядит не очень красиво и жало пачкается.
Припаиваю провод, дополнительно фиксирую и изолирую место пайки термоклеем.

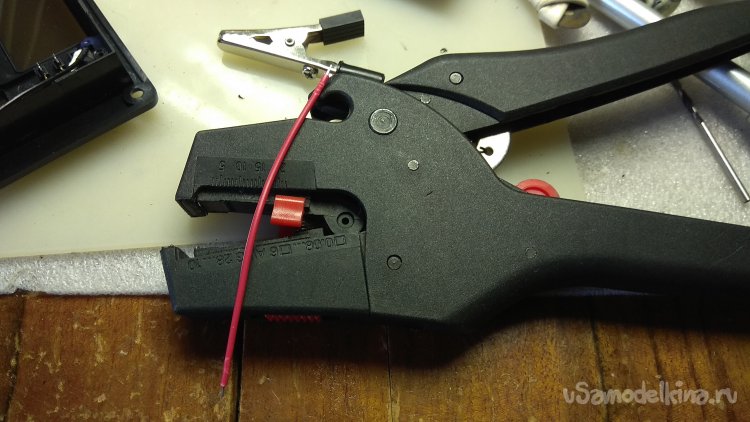

Вот, как раз пример, когда кусачками зачищать не так удобно, как специальным инструментом.

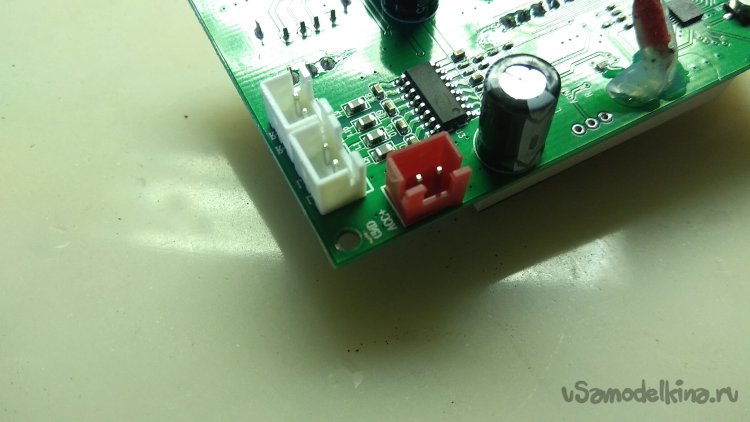

Один провод выключателя припаиваю к плюсовому выводу разъема.

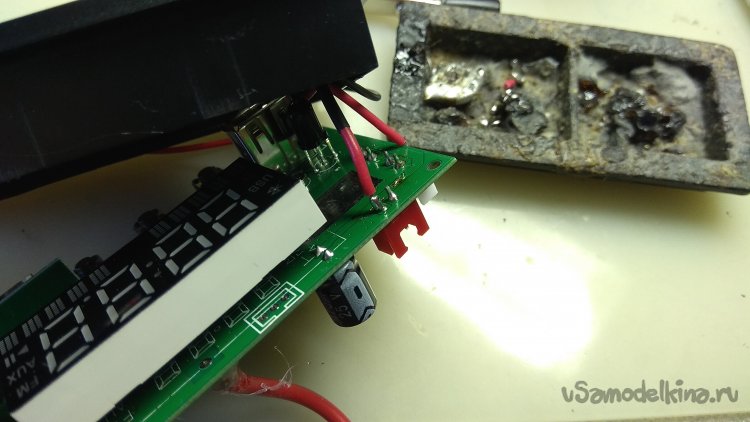

Второй провод припаиваю на зачищенную и залуженную дорожку. Фиксирую и изолирую место пайки всё тем же термоклеем.

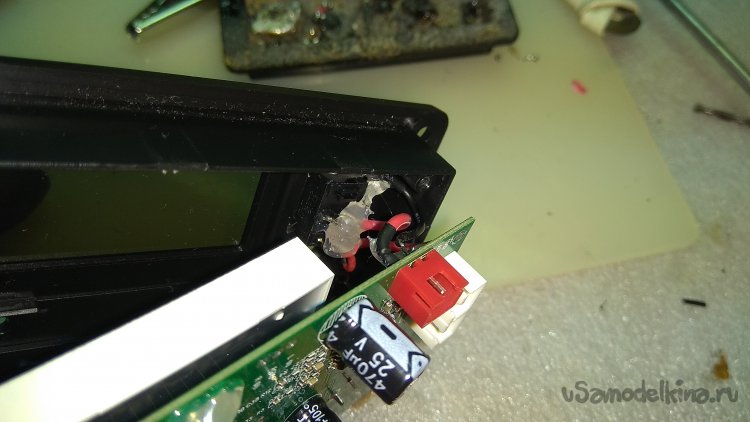

Припаиваю плюсовой вывод индикаторного светодиода к выключателю, так ближе. Пришлось, правда, снимать термоклей с контакта выключателя, что оказалось не таким простым делом.
Минусовой провод паяю на минусовую клемму разъема.

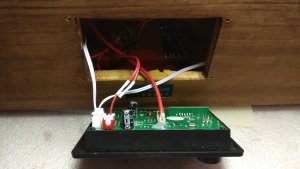

Пробуем собирать, главное, чтобы клей и провода ни мешали сборке. Всё собралось. Прикручиваю саморезами плату на место, проверяю работу. Получилось, работает.

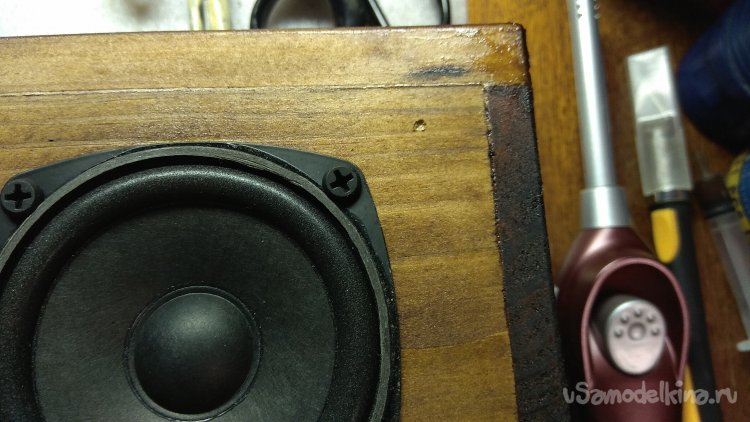

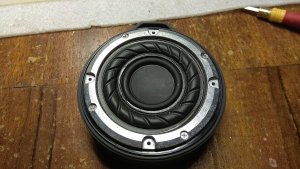

Можно начинать сборку колонки. Прикрутил саморезами динамики. Здесь видно, как сорвался в корпус шуруповерт. Вроде саморез практически не болтался на бите, но всё равно сорвался. Хорошо, что колонка чисто для себя, а не из редкой древесины для клиента. Остальные саморезы закручивал отверткой, на ней саморезы держались отлично.
Займёмся индикатором оставшегося заряда.
По-хорошему, его хотелось бы тоже встроить в декодер, но для него нет места, а более маленькой версии на 12 вольт у меня нет в наличии.

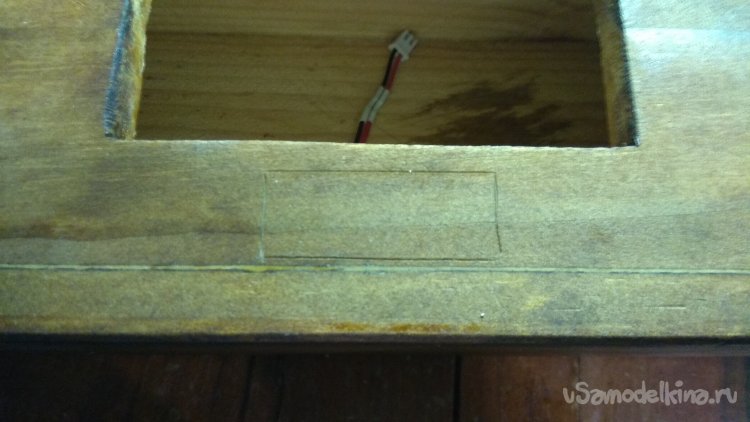

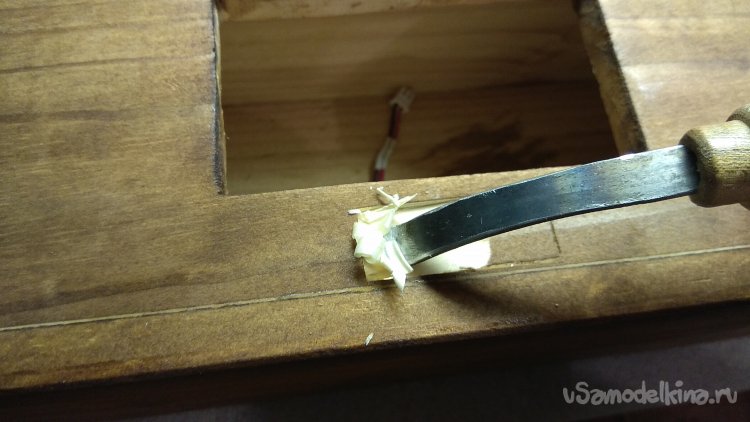

Есть вариант поставить индикатор сзади, возле разъема зарядки, но им будет немного неудобно пользоваться, придется постоянно брать колонку в руки, переворачивать. Решил поставить индикатор снизу, под декодером. Просто приклеить на корпус не наш вариант, торец индикатора, склеенный из двух частей и плёнки, выглядит так себе. Индикатор можно утопить заподлицо. Размечаю резаком место установки.
Инструмент для работы.

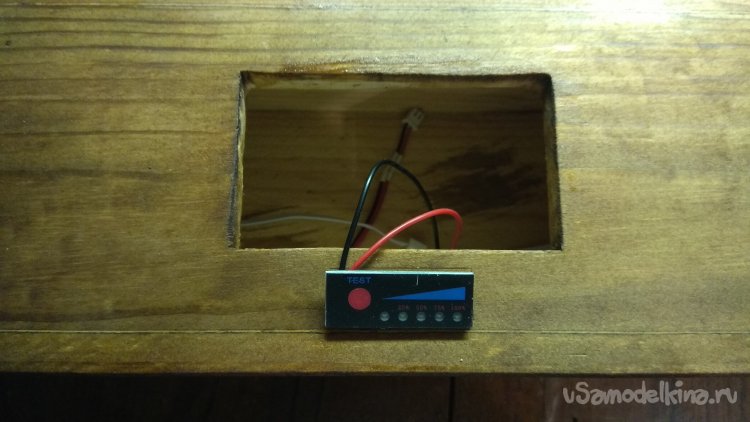

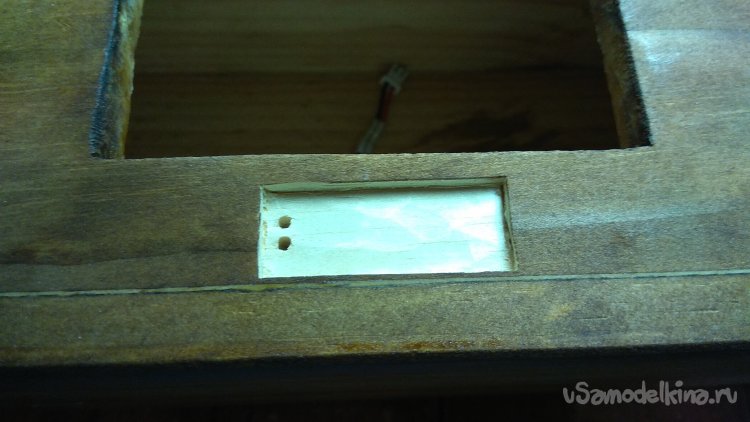

Посадочное место готово.

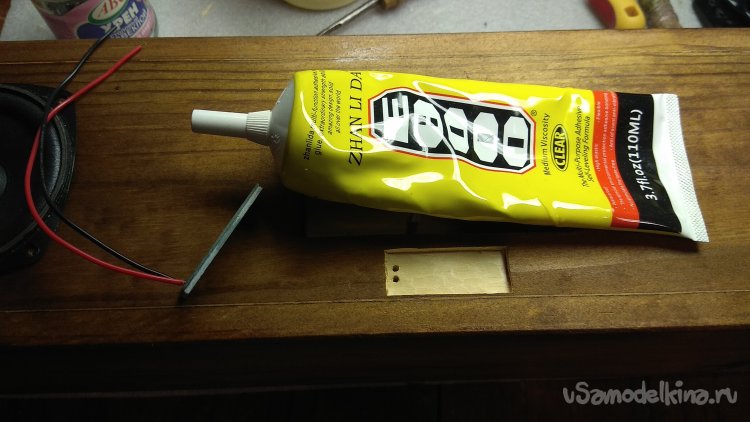

Приклеиваю на клей Е8000. В отличие от В7000 он в тюбике не густеет, пользуюсь им несколько лет.

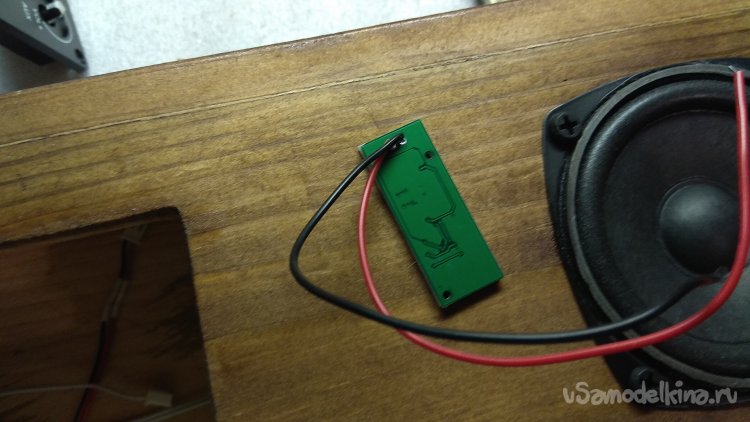

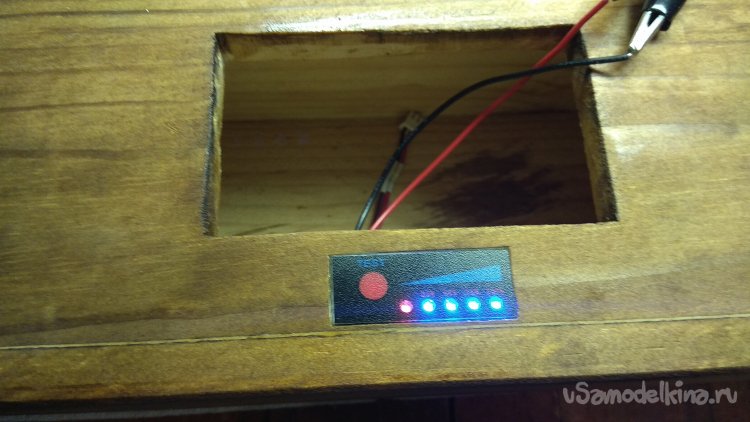

Вклеил индикатор, проверка работоспособности. Все прекрасно работает.
Безопасность наше всё! Решил поставить последовательно с аккумулятором предохранитель. На всякий случай. Вот только какой номинал, чтобы работал как предохранитель и, в то же время, не сгорал от номинальной нагрузки? Попробовал пережечь аккумулятором предохранитель 4 ампера: не сгорает, BMS аккумуляторов уходит в защиту. Поставлю 2 ампера, сгорит, поменяю.

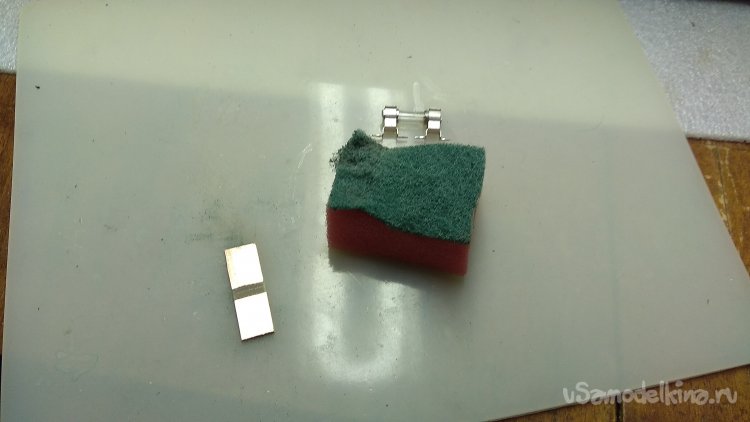

Делаю держатель из пары контактов и кусочка фольгированного текстолита. Недавно смотрел ролик на YouTube, там советовали при отсутствии наждачки, зачистить окислы меди губкой для мытья посуды. Попробовал: классно, работает!

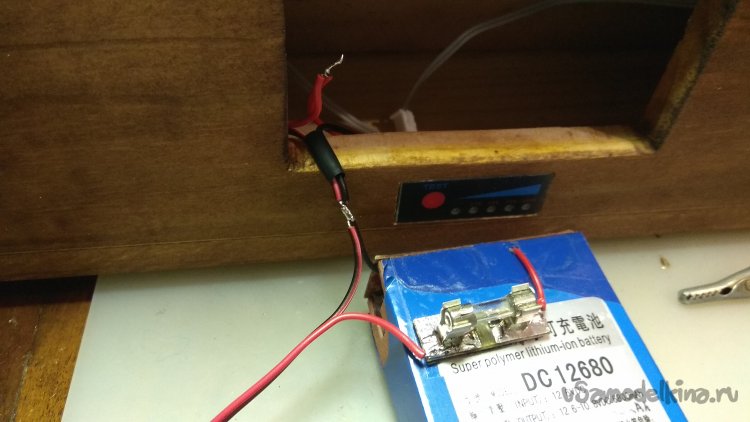

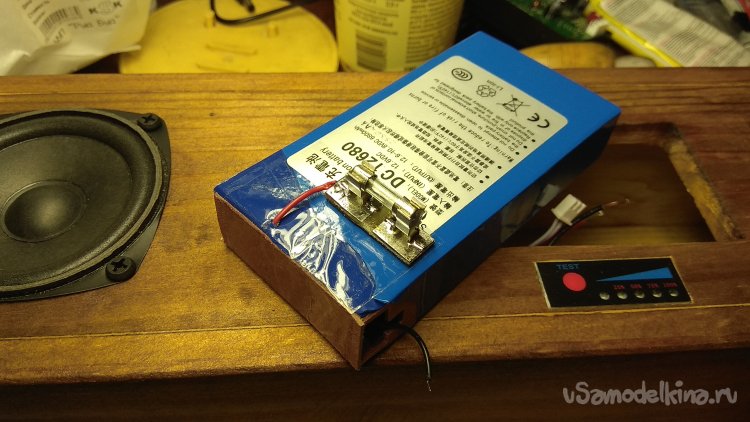

Устанавливаю предохранитель так, чтобы его можно было удобно при надобности поменять.
Антенна.

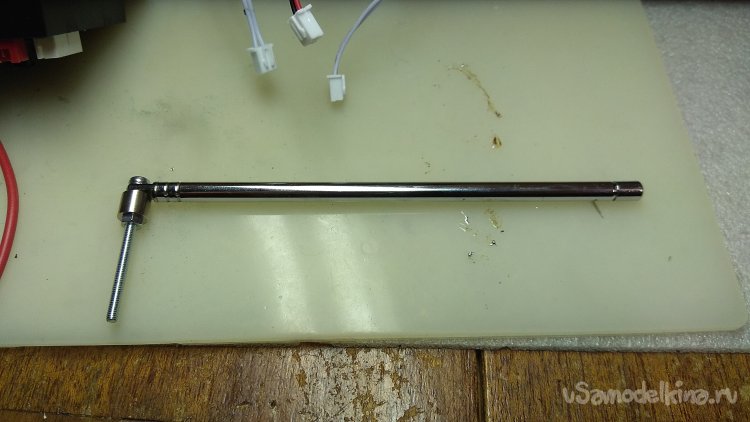

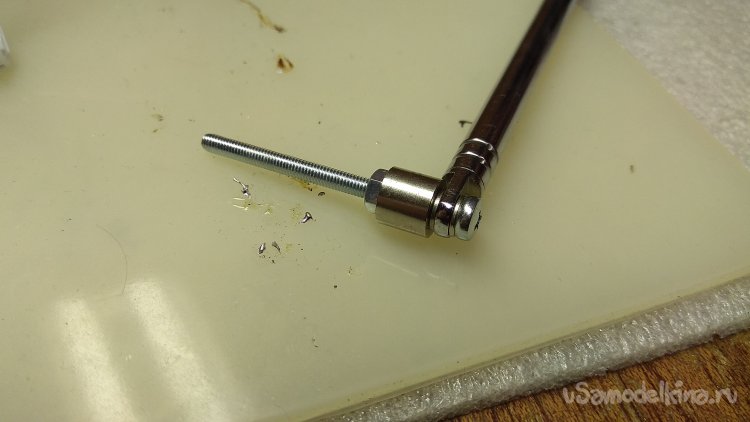

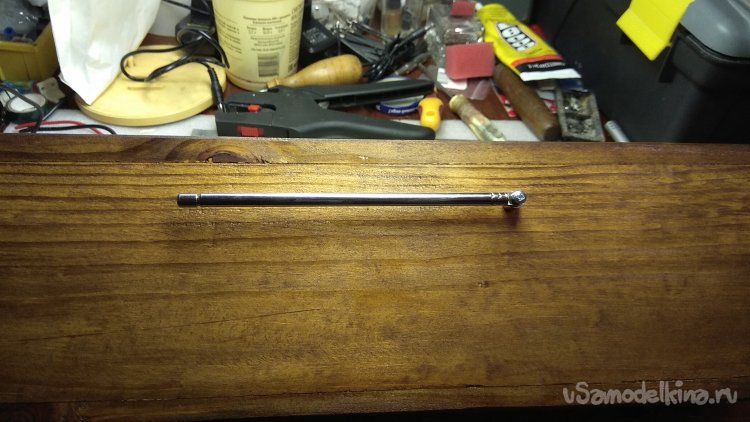

В предыдущей части я ограничился просто куском провода. Работало это не очень. Встроенную антенну не покрутишь, только с колонкой. Нашел в закромах небольшую телескопическую антенну. Прикинул, как её установить. Среди всех вариантов понравилась установка на стойку, вот в таком виде. По бокам антенны установлены разрезные шайбы гроверы.

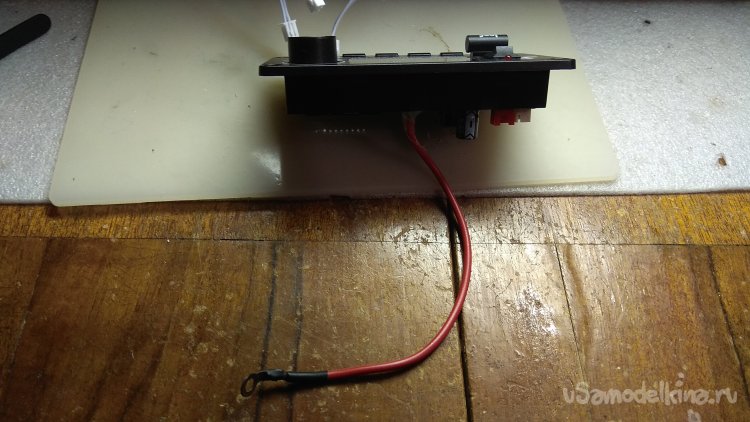

На провод установил клемму.

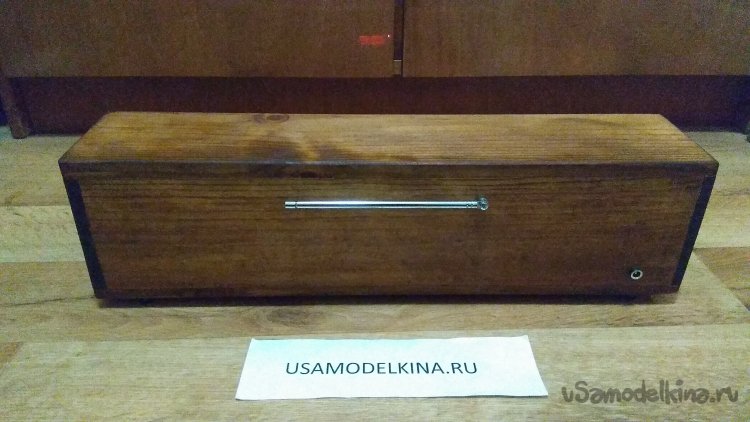

Выбрал место для установки сзади. Контакт прикрутил через гровер, дополнительно капнул на резьбу суперклей.

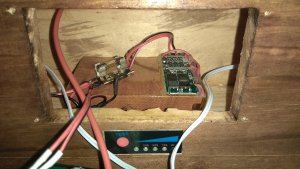

Аккумулятор приклеил в корпусе прямо за декодером на термоклей. С одной стороны прекрасная идея, дерево и пластик термоклеем прекрасно склеиваются. С другой стороны, когда потребовалось достать аккумулятор, а это впоследствии пришлось сделать (расскажу ниже), достать его было очень проблематично…

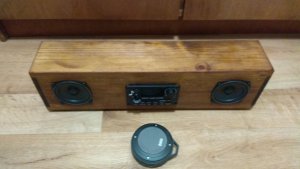

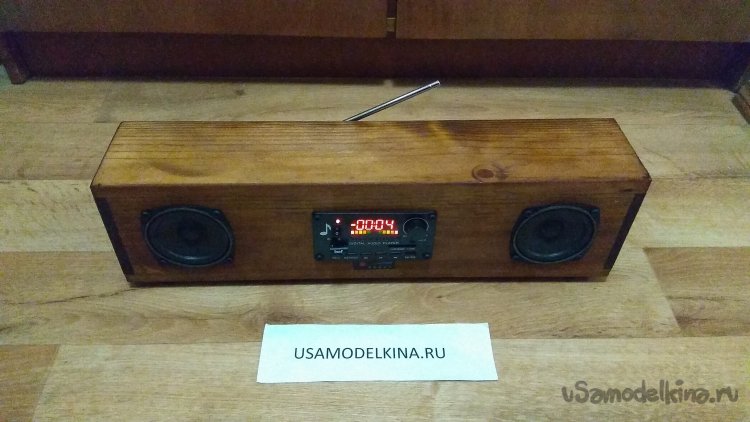

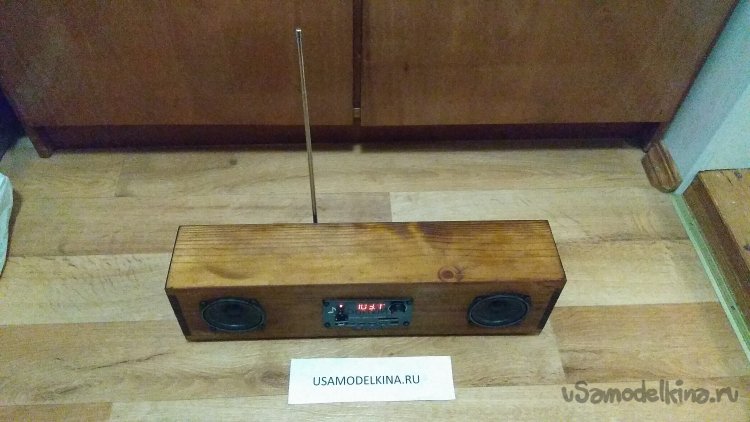

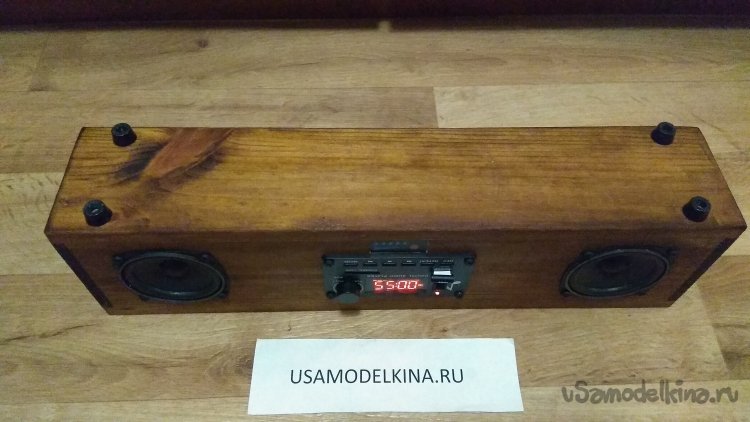

Вот такая получилась колонка.
P.S. Почему пришлось достать аккумулятор. После зарядки включаю колонку - не работает. Первая мысль: напряжение полностью заряженного аккумулятора стало выше, внутреннее сопротивление ниже, наверно предохранитель на 2 ампера сгорел.
Предохранитель оказался целый, а вот аккумулятор ушел в защиту. Пришлось доставать, полностью разбирать аккумулятор. После разборки аккумулятор сам заработал. Вроде все норм. Собрал. Включаю, при включении опять ушел в защиту. Похоже, когда я пытался пережечь предохранитель, повредил BMS аккумулятора. Они на каждую банку стоят отдельно, две из трех уходят в защиту. Похоже, придется заказать новую BMS. Буду брать трехканальную с балансировкой. Надо дополнительно проверить каждый аккумулятор на работу и ёмкость. Возможно аккумулятор придется полностью заменить.

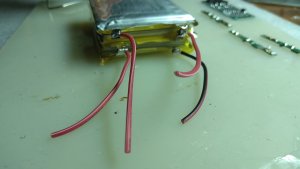

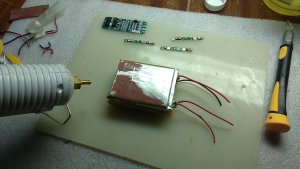

А вот фото разобранного аккумулятора.
Чёрная вспенка заполняет пустое пространство. На самом деле аккумуляторы на треть короче, чем можно было поставить в корпус. Везде обман.
