Теперь о теме моего рассказа.
С началом Нового года почему – то хочется вспомнить уже построенные авиамодели, как говорит народная мудрость :- «Повторение – мать учения».
На сегодняшний день, мне захотелось вспомнить мою модель «Мини» СВ – 204.
Модель «Ультра» СВ – 240 создаётся по чертежам авиамодели изящная «Дельта» конструкторского бюро «Горыныч»
Я не буду показывать все чертежи этой авиамодели. Вот её общие очертания.
Новую модель буду создавать по новой технологии, без применения , привычного клея.
Вместо него, для соединения отдельных деталей конструкции модели, буду применять клеевой термопистолет.
В качестве основного материала , для создания модели я взял простую, листовую подложку под ламинат, голубого цвета.
Планирую использовать вот такую электронику.
Мотор – 2212 4500 kV.
Винт = 6 х 4 Е .
Сервомашинки – MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .
Микшер - V - TAIL MIXER.
Регулятор – 80А,
Аккумулятор – 1500 mAh.
В некоторых случаях, могу использовать листовой утеплитель серого цвета, толщиной 20 мм.
А так же гладкую, белую, моющуюся, экструдированную потолочную плитку.

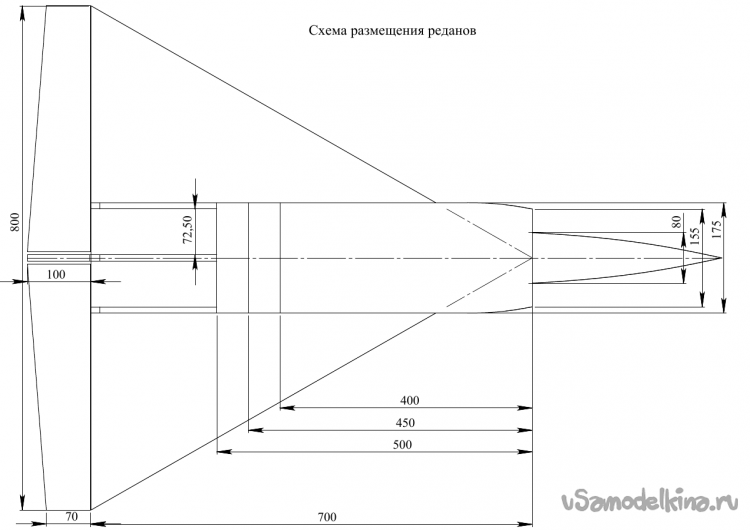

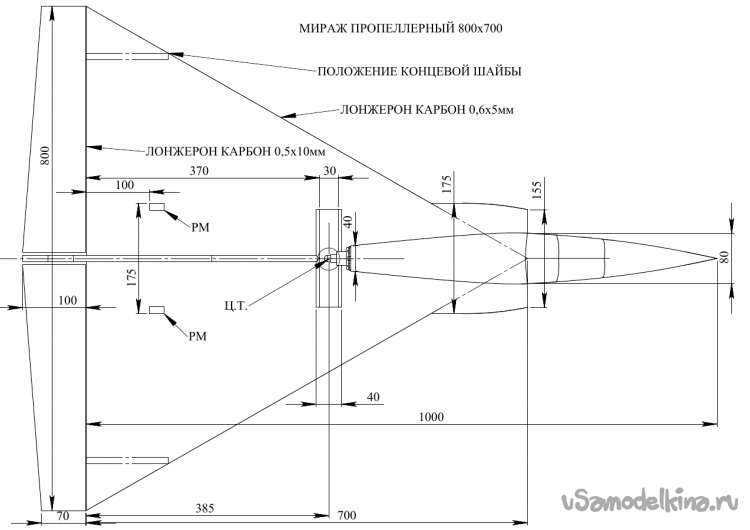

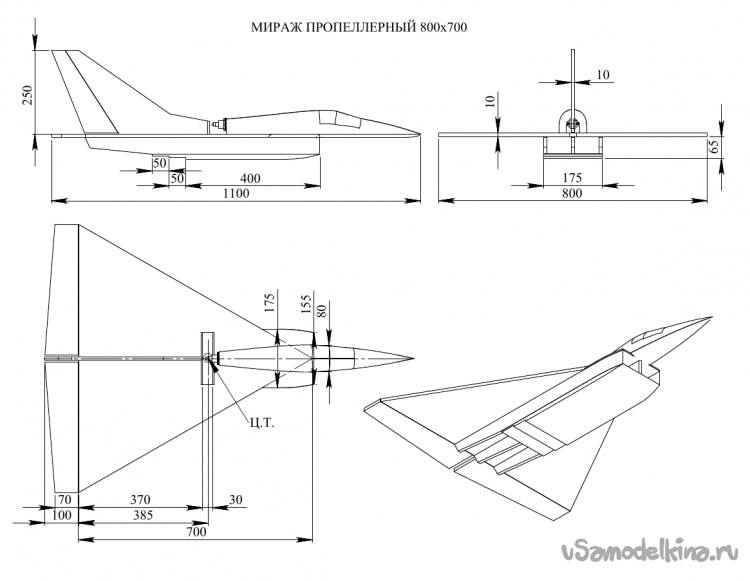

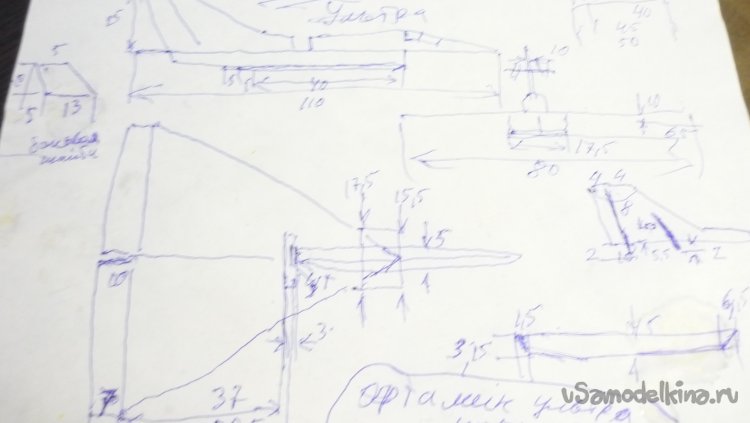

Проставил на рисунке нужные мне размеры.
Общие габариты модели .
Длина – 1100 мм.
Размах – 800 мм.
Полётный вес около - 600 г.

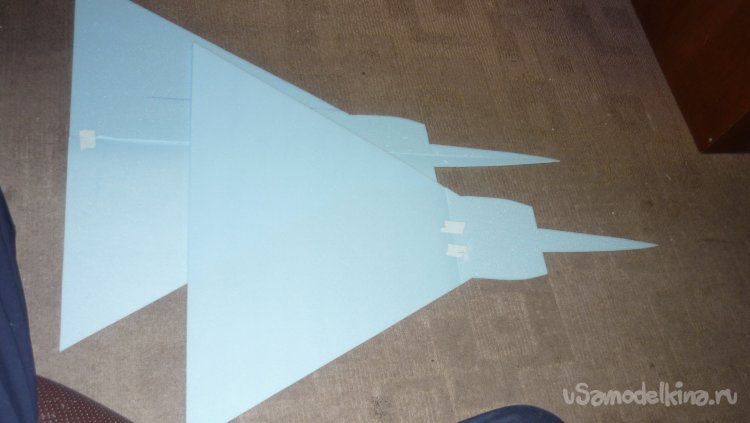

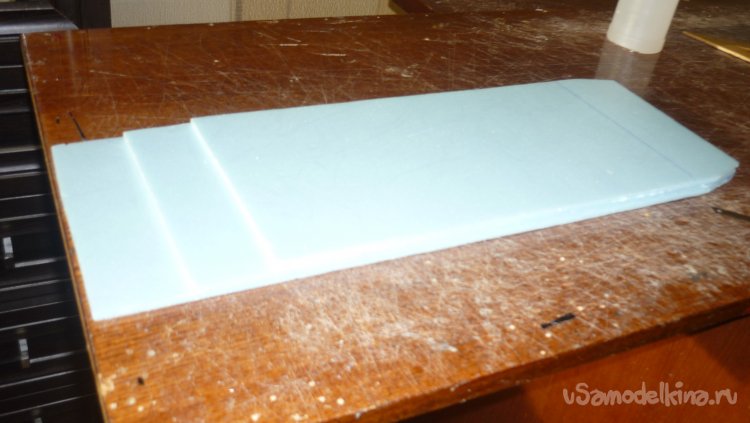

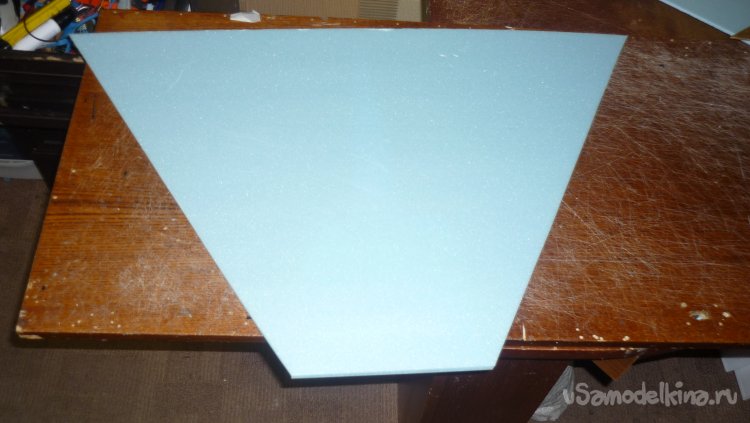

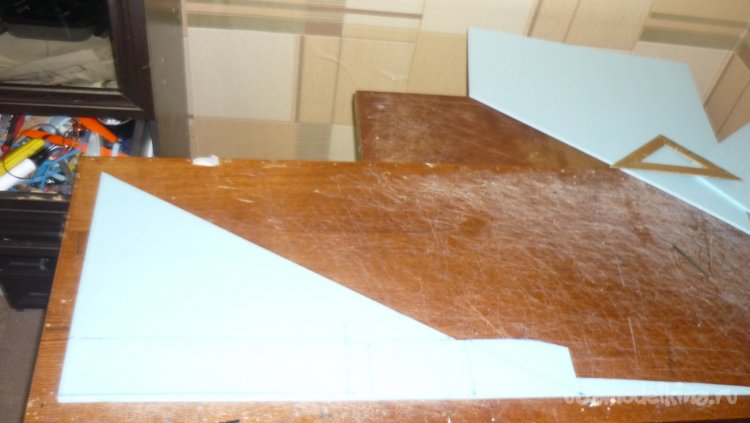

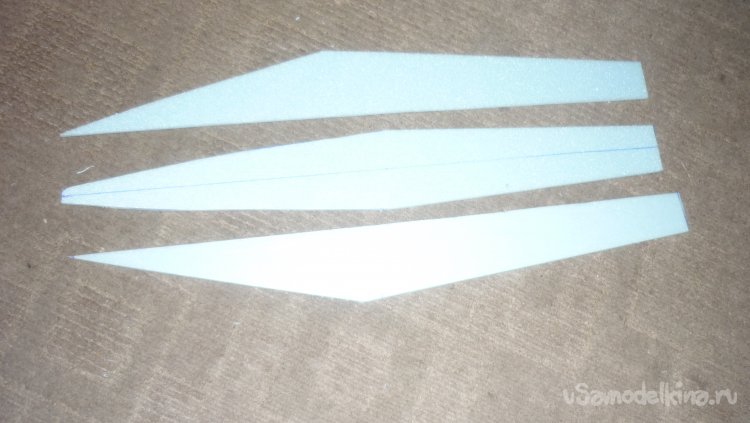

Начал выкраивать заготовки. Вырезал две заготовки для верхнего слоя модели.

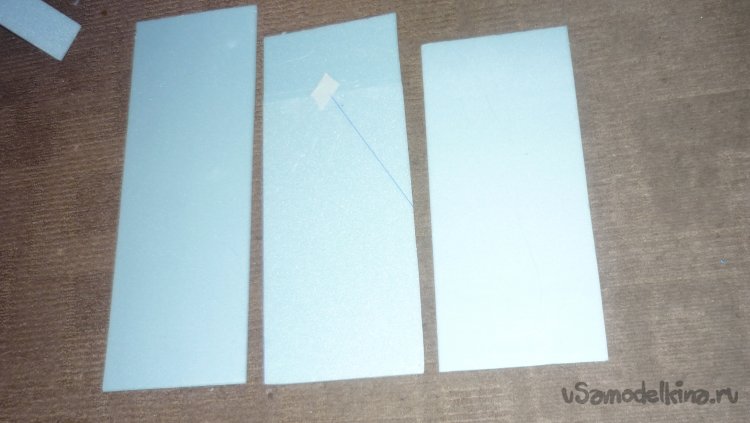

Заготовки для нижнего слоя модели вырезаются из двух кусков подложки поперечного расположения волокон.

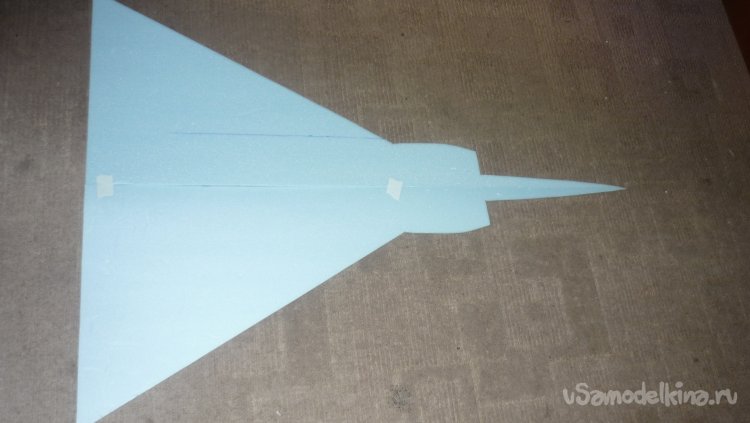

В собранном виде два слоя выглядят так.
В процессе работы , решил отказаться от клевого пистолета. Мне показались склеенные швы очень ненадёжными.
Использую универсальный, влагостойкий, полимерный клей «РУССКИЙ ТИТАН».

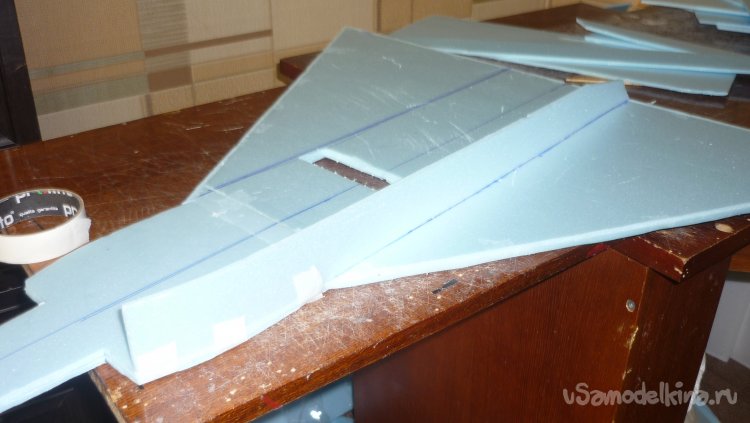

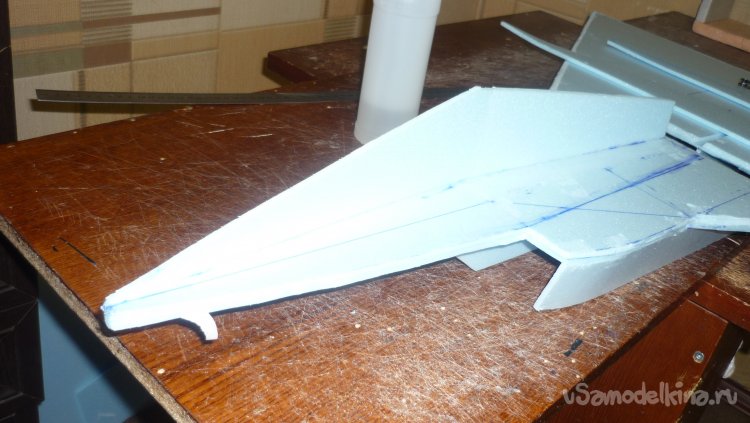

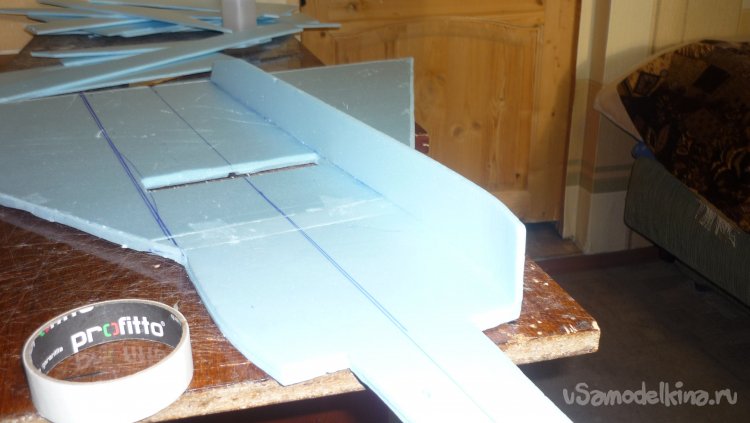

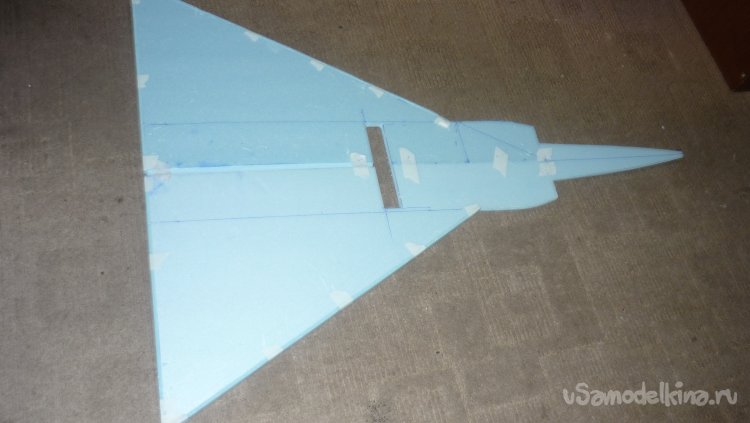

Склеил две заготовки верхнего и нижнего слоя несущей поверхности модели, вырезал отверстие для винта и укрепил кромки крыла полосками подложки.

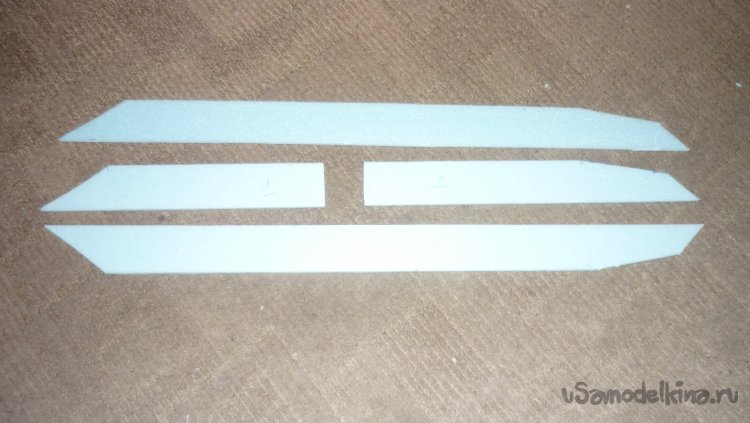

Вырезал заготовки для вертикальных стенок воздуховодов.
Вырезал заготовки для нижней стенки воздуховодов, которые выполняют функцию поплавка.

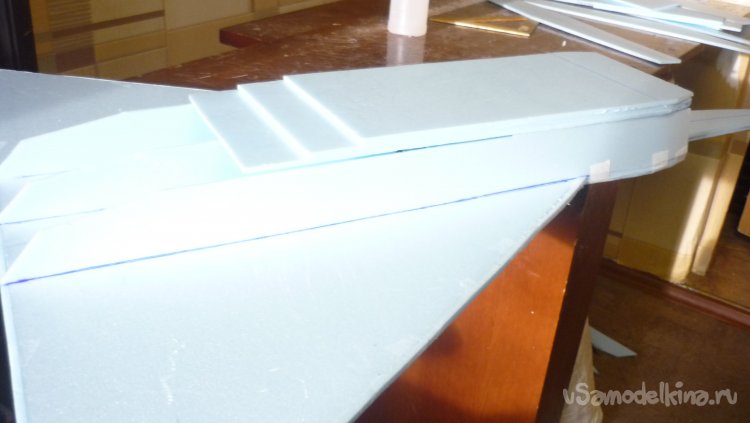

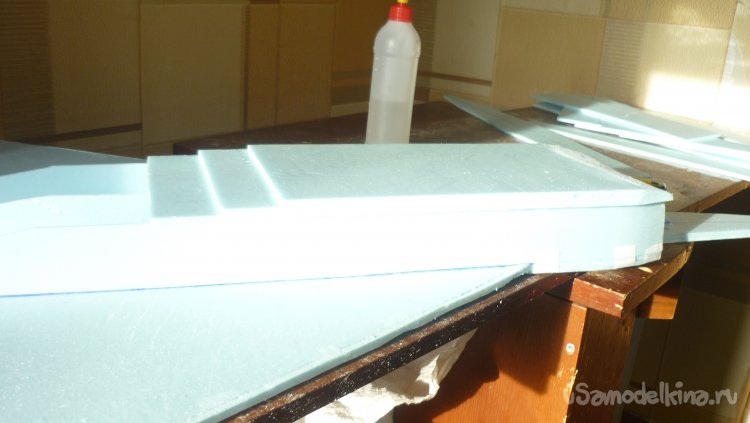

Склеивается в три слоя.

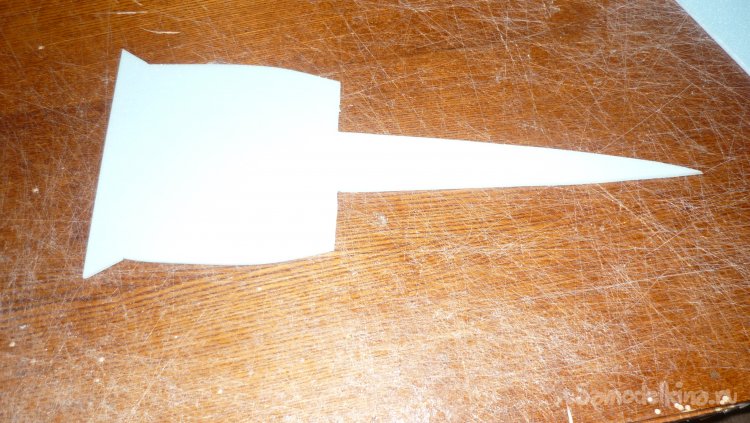

Вырезал заготовки боковых стенок и внешней обшивки фюзеляжа носовой части.

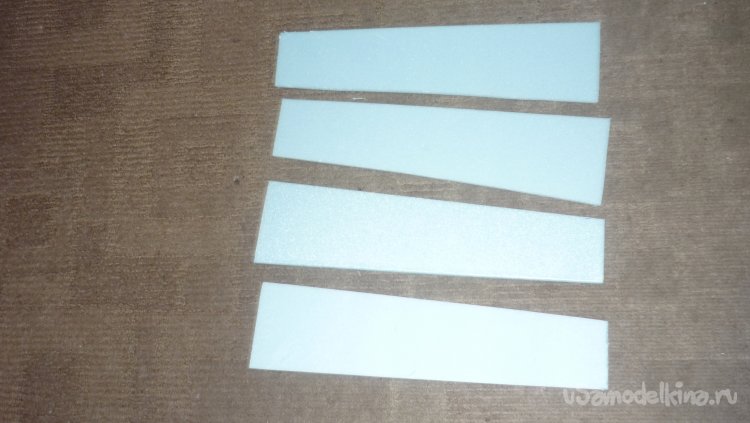

Вырезал 4 заготовки для элевонов. Они склеиваются в два слоя.

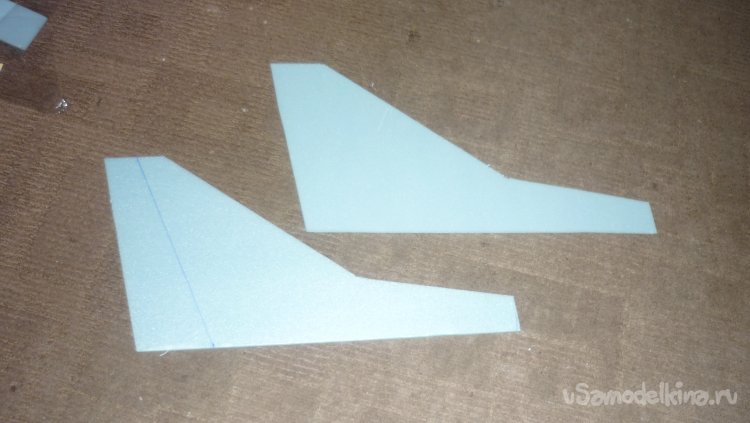

Выкроил и вырезал заготовки для киля с рулём направления.
Начинаю монтировать боковые стенки воздуховода. По ним в дальнейшем, будут монтироваться провода от сервомашинок управления элевонами и руля направления.
Вклеил левую стенку.

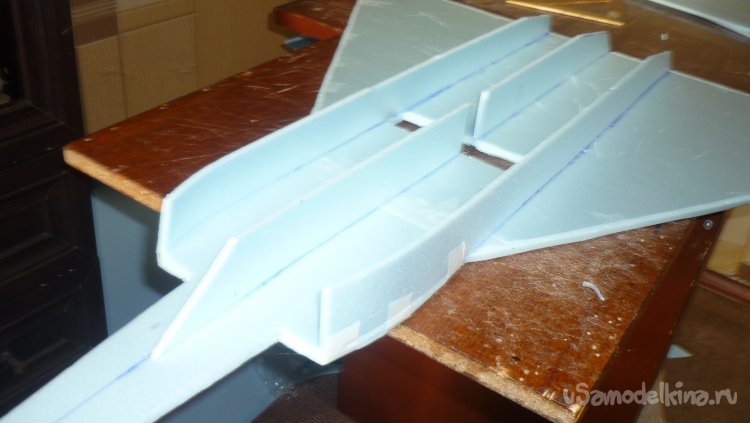

Вклеиваю правую стенку воздуховода.

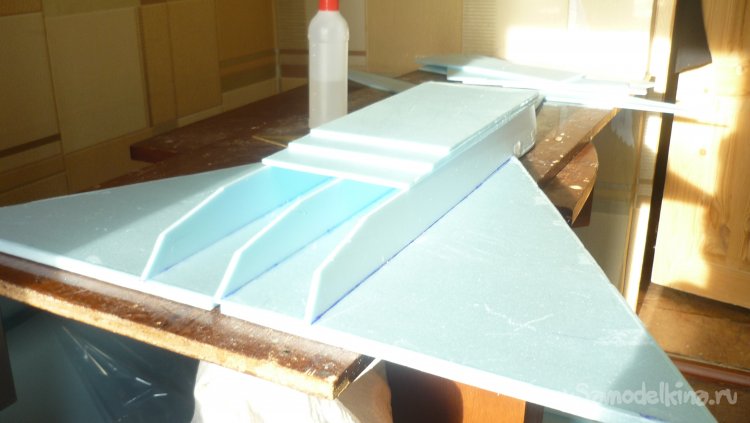

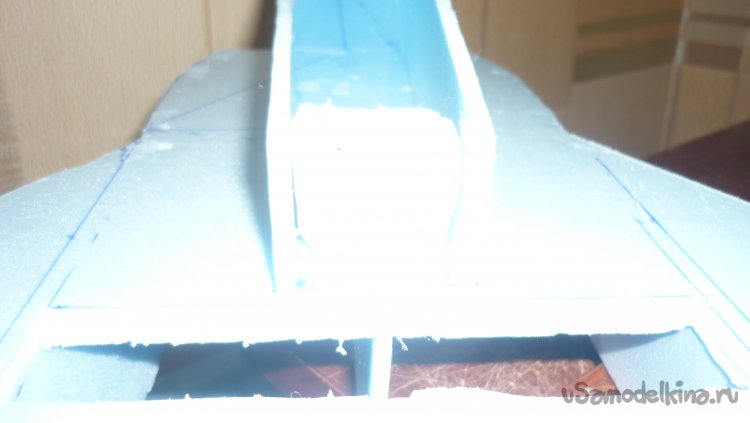

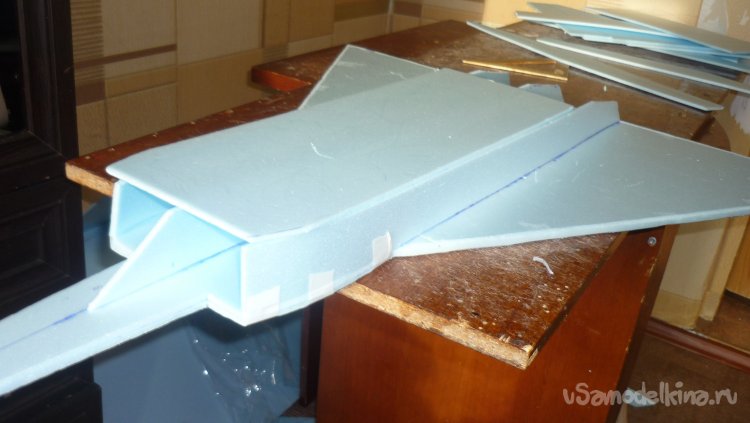

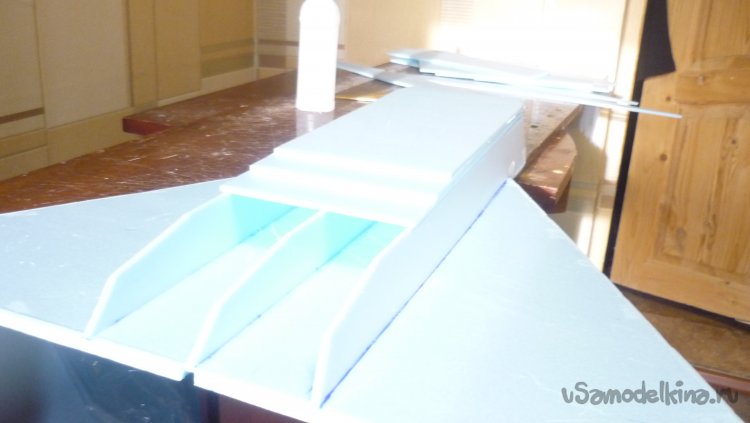

Вклеиваю осевую стенку воздуховода.
Примеряю заготовки попдавка.

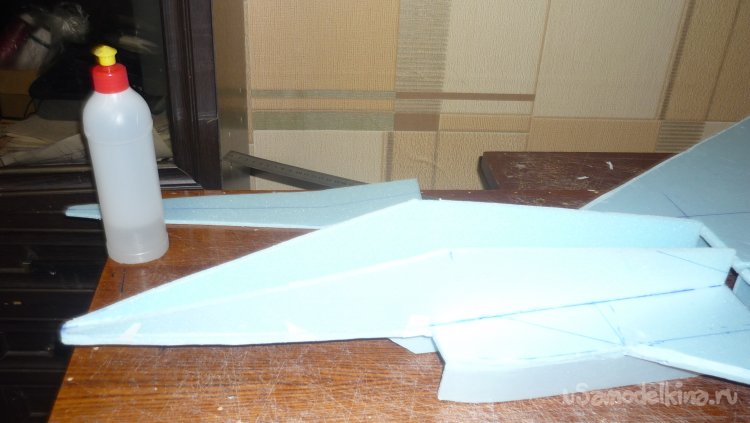

Склеиваю нижнюю стенку воздуховода – поплавок.

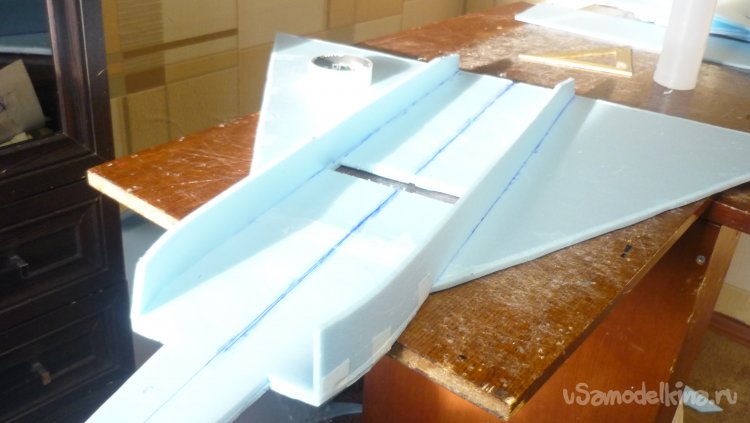

Примеряю поплавок на воздуховод.

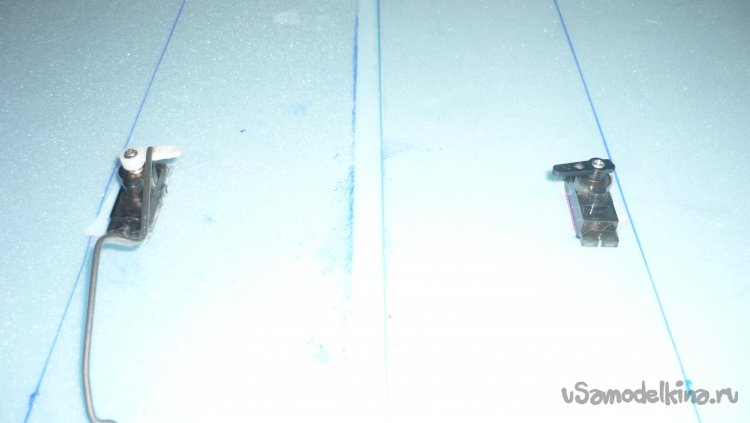

Размечаю и монтирую сервомашинки управления элевонами.

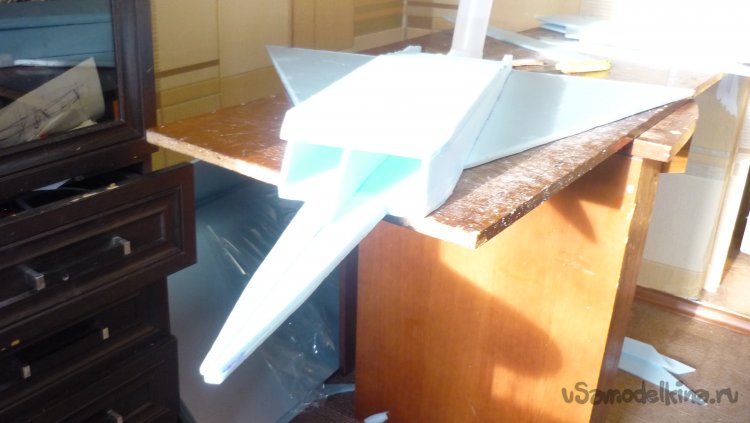

Перехожу на внешнюю сторону модели. Монтирую правую стенку фюзеляжа.

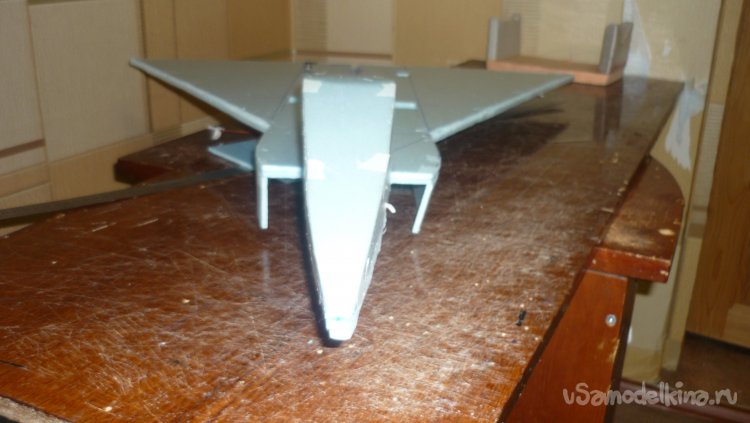

Вклеиваю левую стенку фюзеляжа.

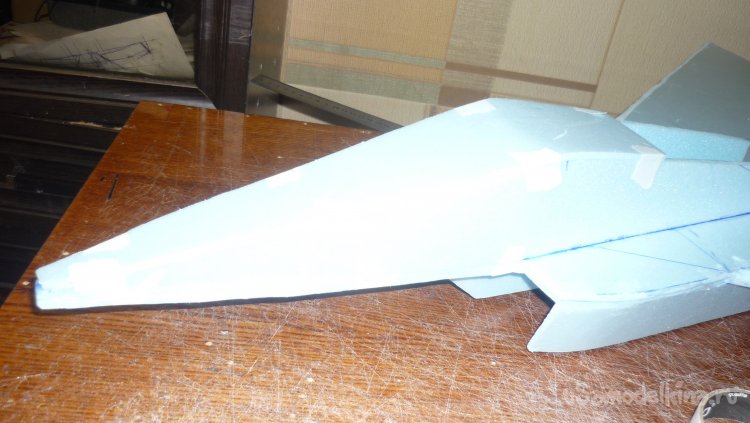

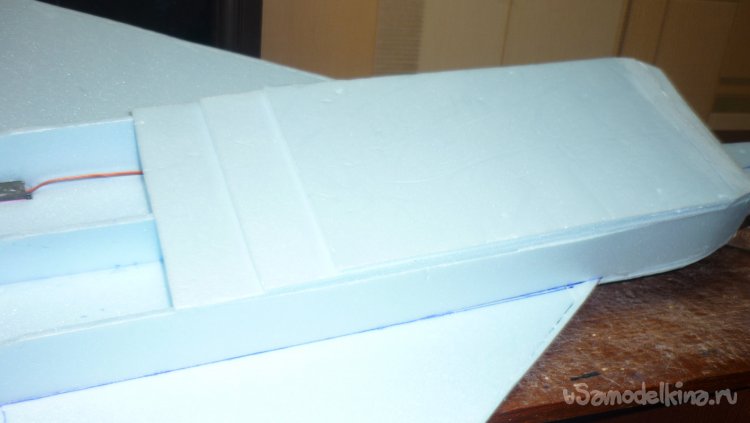

Монтирую верхнюю стенку фюзеляжа в носовой части модели.

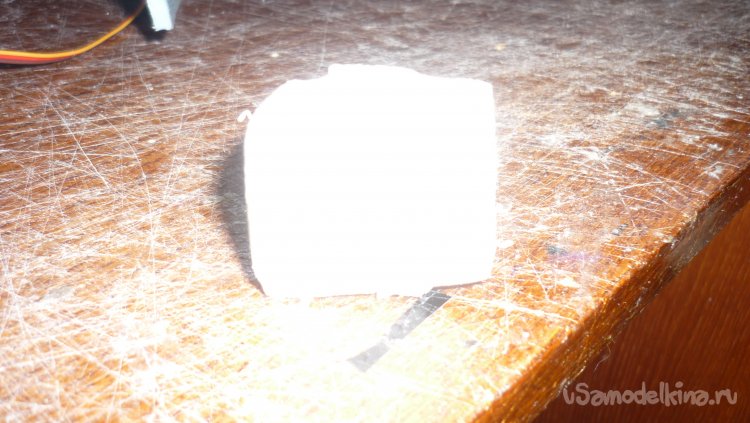

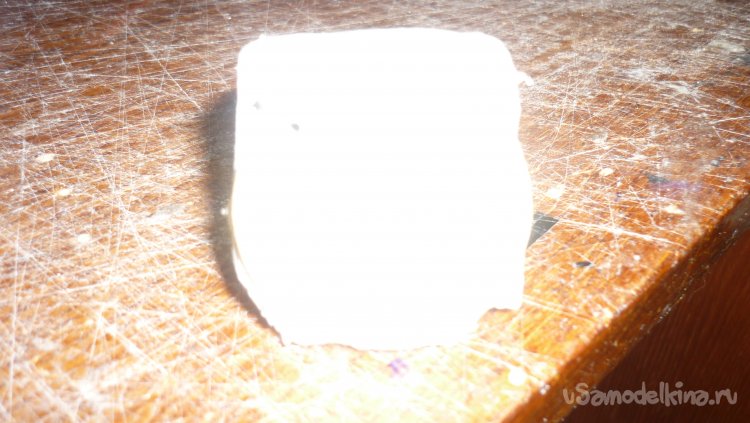

Вырезаю кусочек утеплителя.
На него приклеиваю вырезанный из 3 мм. фанеры кружочек. На него будет крепиться мотор.
Вклеиваю готовую мотораму на место установки мотора.

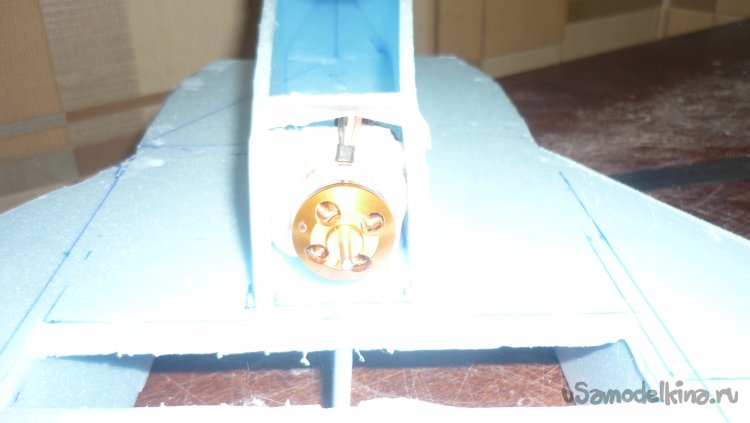

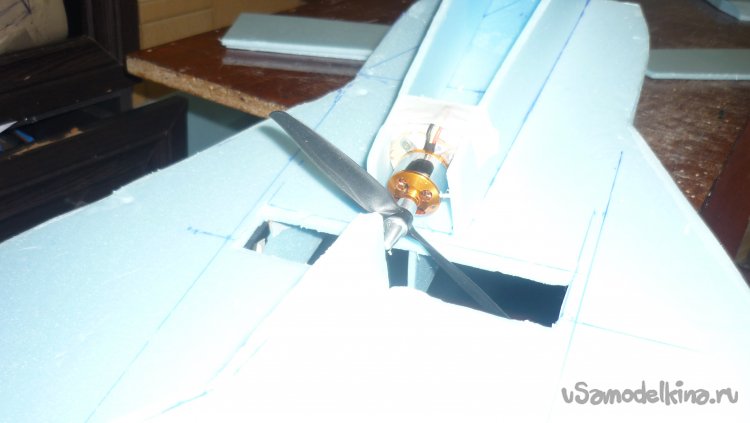

Устанавливаю мотор.

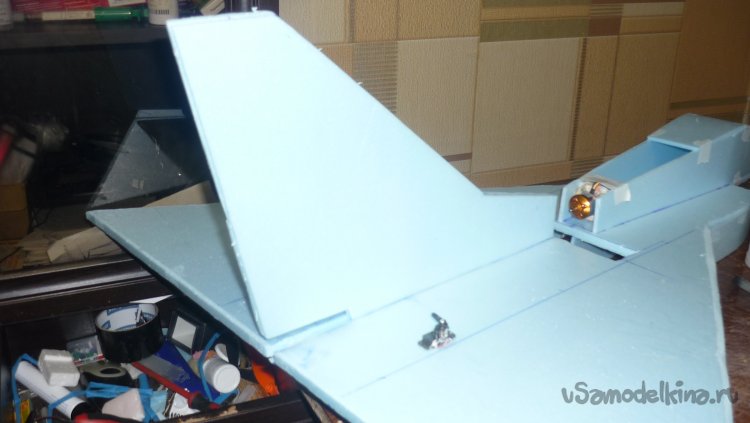

Монтирую киль. По всей длине киля в месте соединения с моделью , для прочности, проклеил клеем с помощью термопистолета.

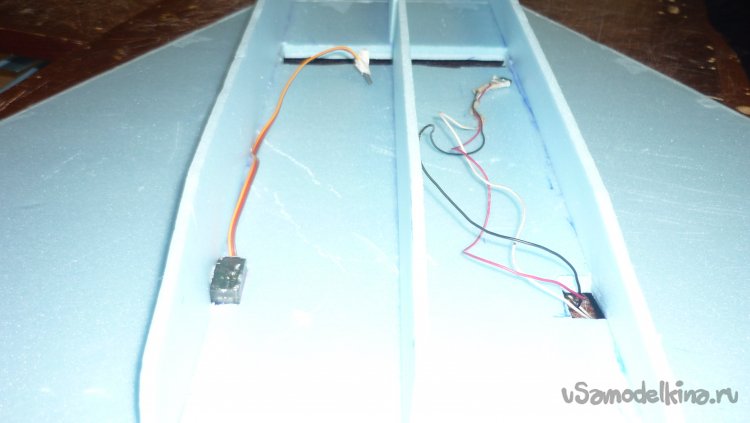

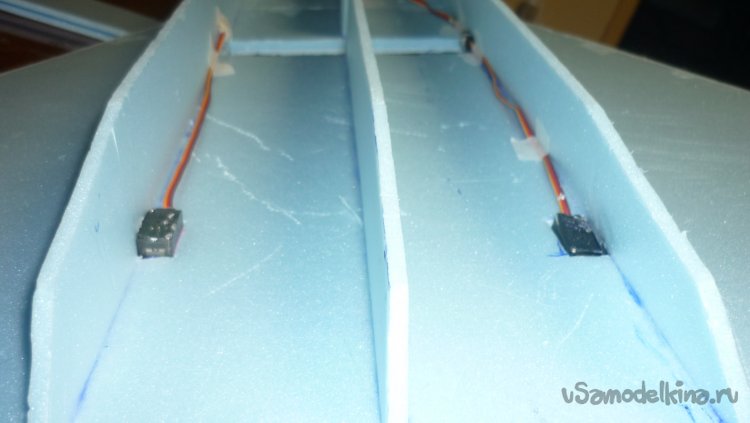

Закрепляю провода от сервомашинок управления элевонами, на внутренней стороне воздуховода.
Установил винт

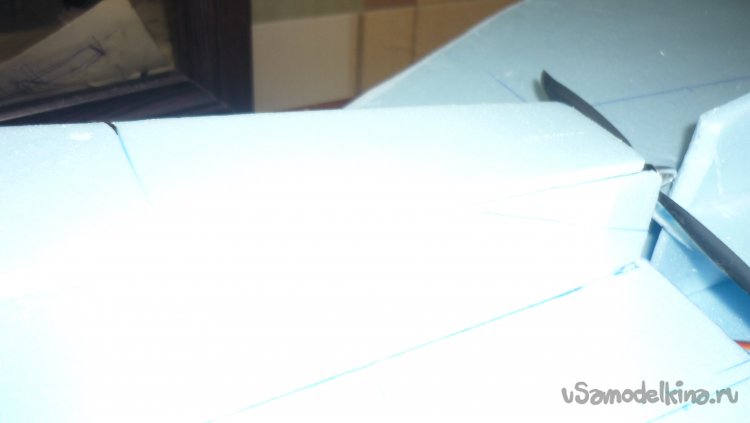

Склеиваю два слоя элевонов и навешиваю их на малярный, бумажный скотч.

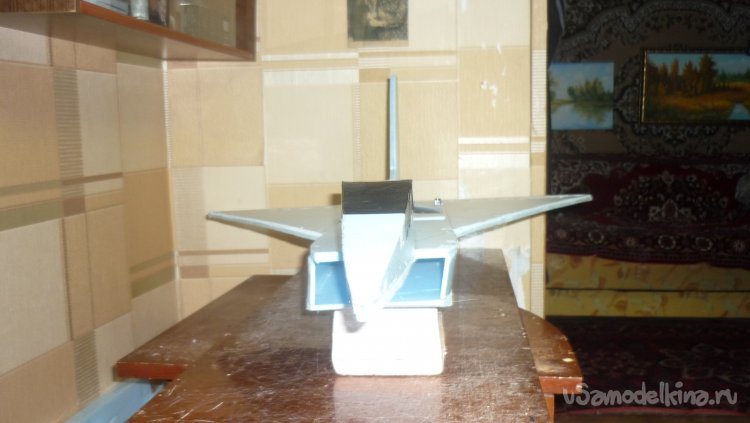

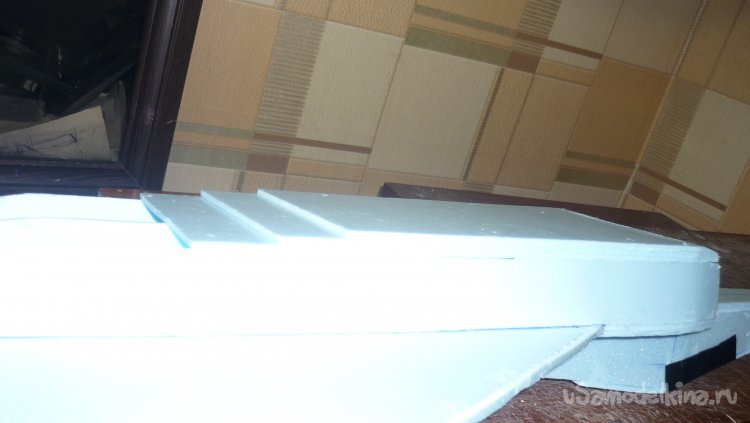

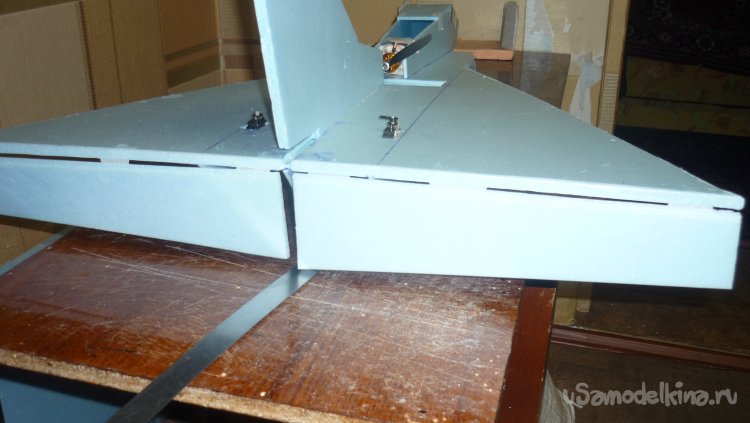

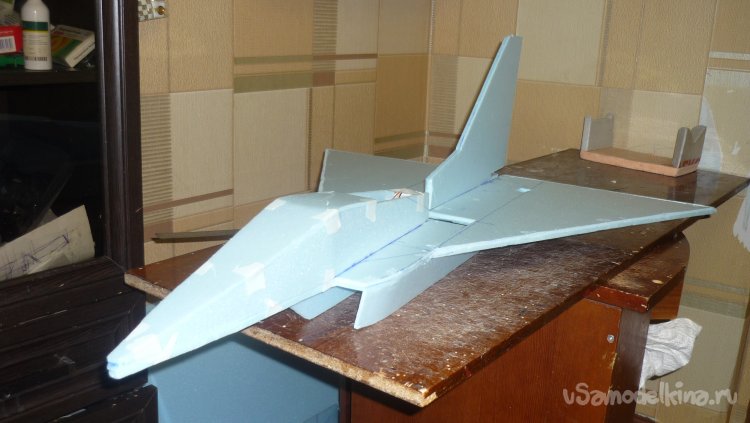

Монтирую поплавок

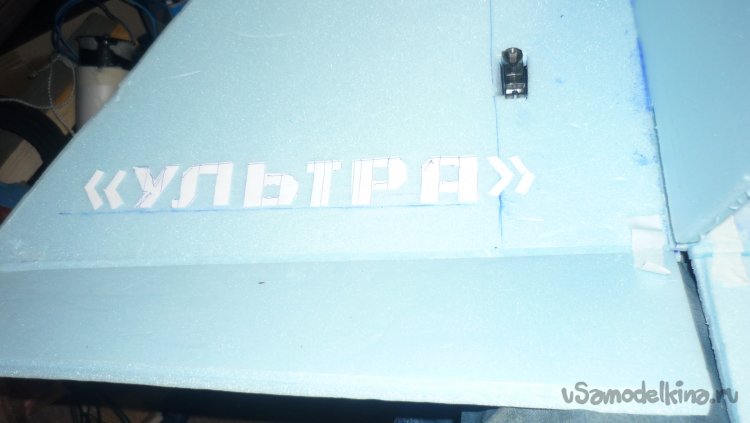

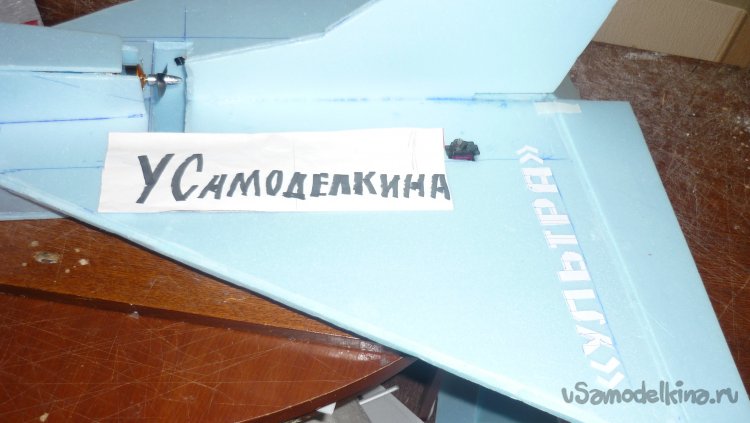

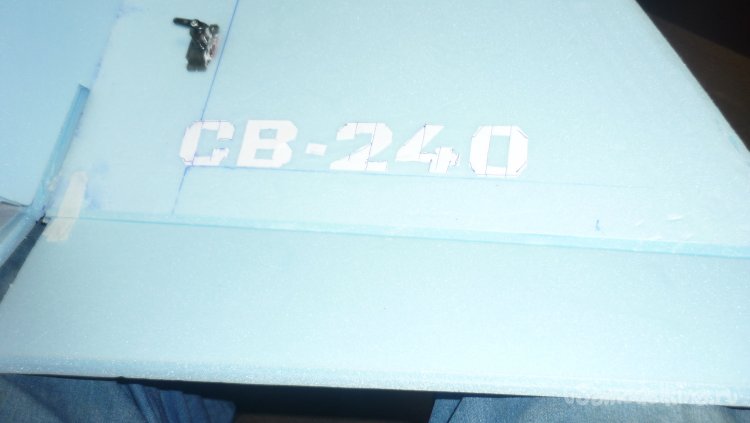

Вырезаю буквы и цифры, монтирую надписи.
Фотографии для сайта «У самоделкина».
Всем привет от генерального директора.

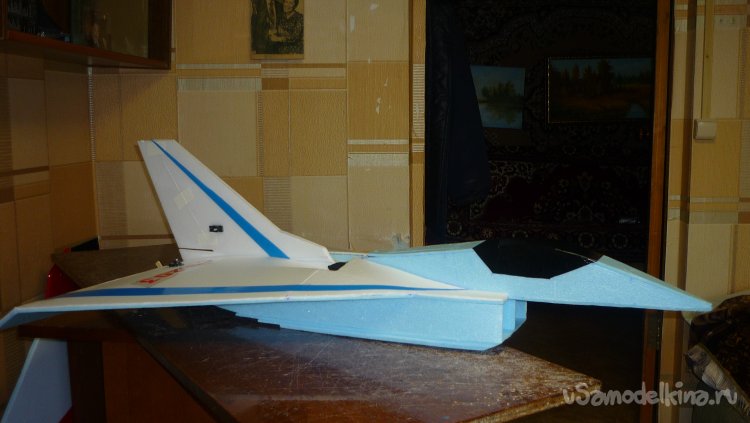

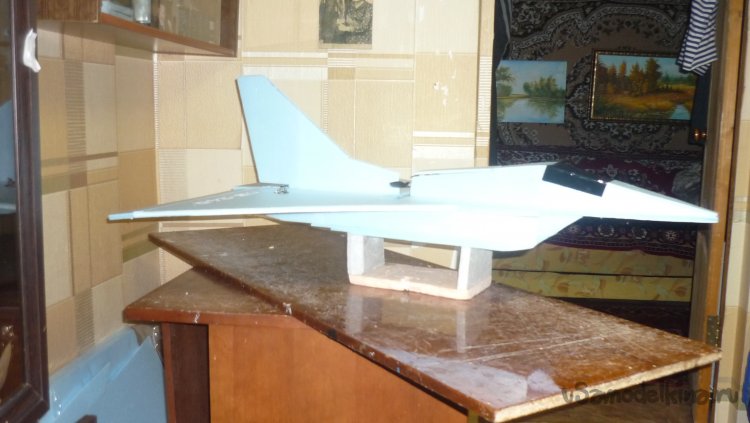

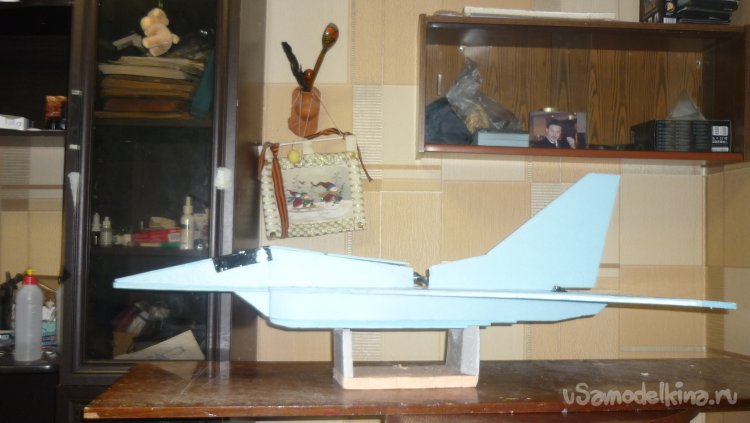

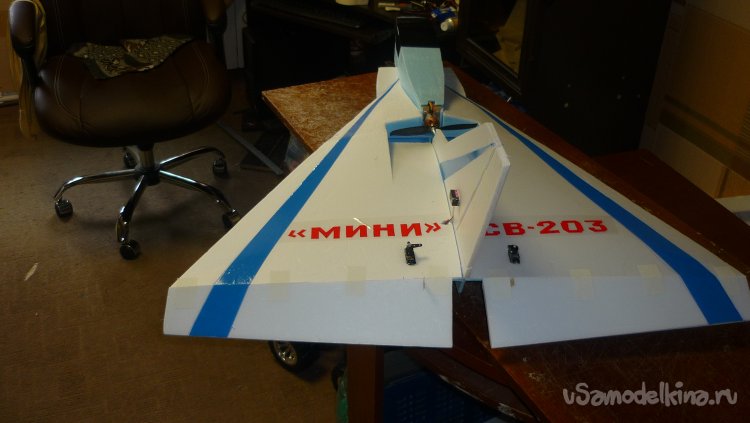

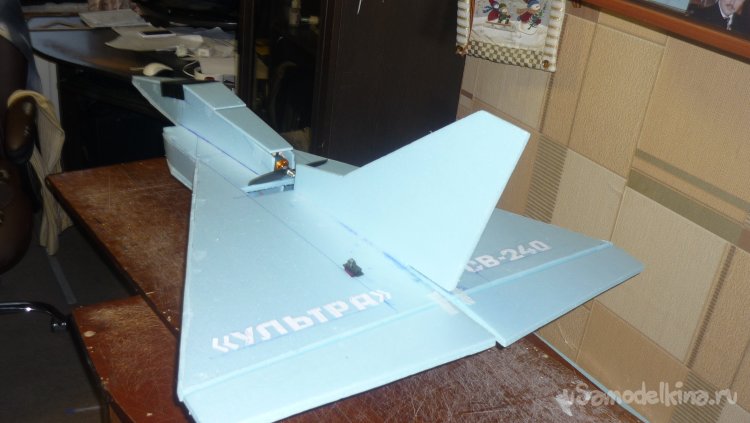

Готовая модель.
