Здравствуйте, уважаемые авиамоделисты.
Просматривая интернет, попалось мне на глаза вот такое видео и некоторые данные .
[media=https://youtu.be/kPMsbiuMnZA]
«MiG-000 "Sneaky" - "Подлый"
В 1970-х годах Советский Союз начал разработку нового и секретного истребителя, который получил название МиГ-000. Этот самолет был создан для выполнения различных задач, включая защиту воздушного пространства СССР и участие в боевых действиях. МиГ-000 был одним из самых секретных проектов СССР, и его существование было долгое время неизвестно за пределами страны.
МиГ-000, в отчетности НАТО получивший название "Sneaky", реактивный самолет с низкой радиолокационной заметностью, работающий на экспериментальном ядерном топливе в рамках поздней программы SPIRAL в 1970-х годах. Советский ответ SR-71 "Blackbird" и полет на большой высоте со сверхзвуком.»
Как гласит народная мудрость ;- «Сказка ложь, да в ней намёк – добрым молодцам – урок.»
Лично мне понравилась эта идея, и я решил создать похожую авиамодель.

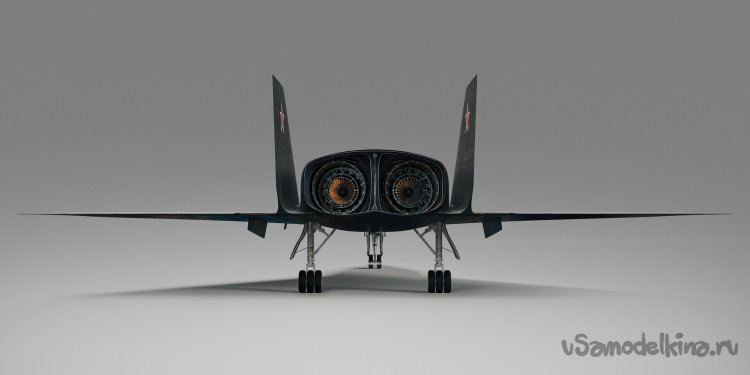

Чертежей никаких я не обнаружил и воспользовался вот этими фотографиями.

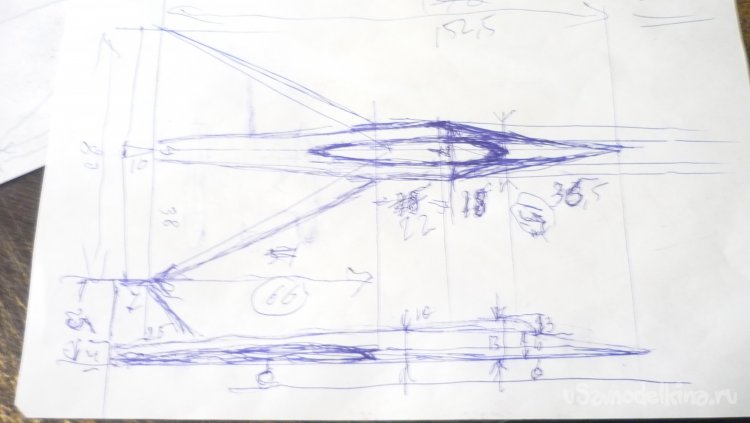

Сделал себе набросок модели и проставил нужные размеры. Модель в моём исполнении будет иметь один импеллер.
Модель делаю из простой, листовой подложки под ламинат голубого цвета, размерами 1000 х 500 х 5 мм.

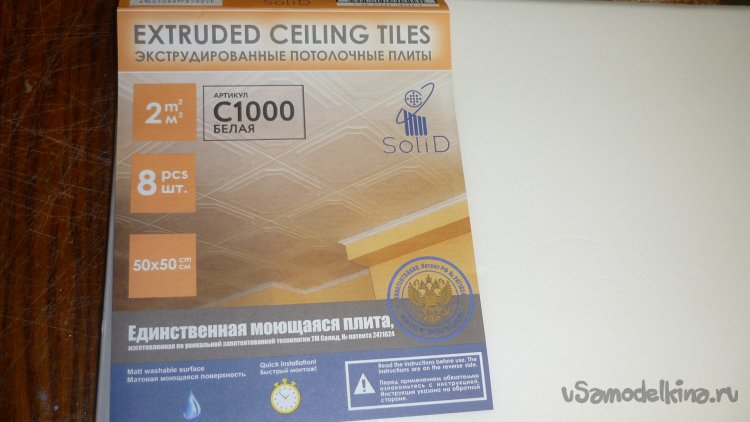

Буду применять экструдированную, моющуюся, гладкую, белую потолочную плитку.

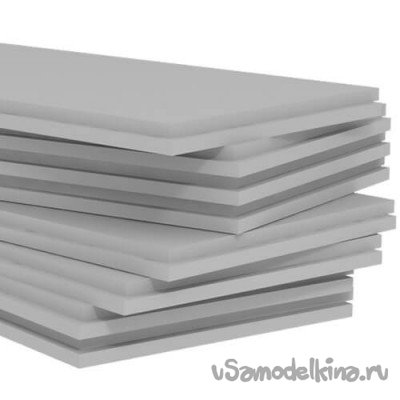

Для некоторых деталей буду использовать простой, листовой утеплитель, серого цвета, толщиной 20 мм.
Клеить детали буду универсальным, влагостойким, полимерным клеем «РУССКИЙ ТИТАН».

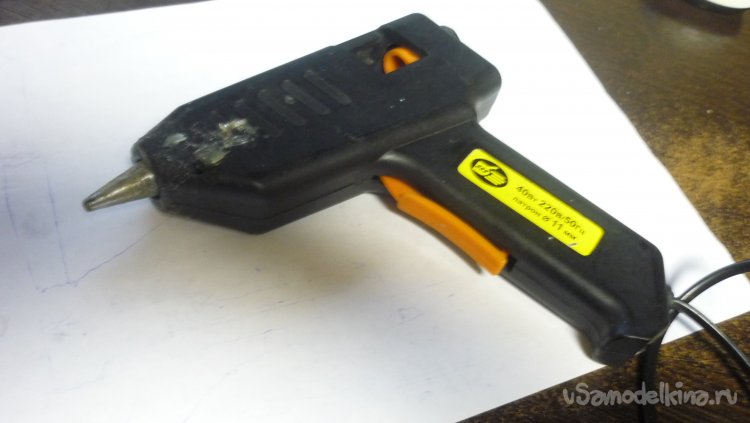

В некоторых случаях буду использовать клеевой пистолет.
На модель планирую поставить вот такую электронику.

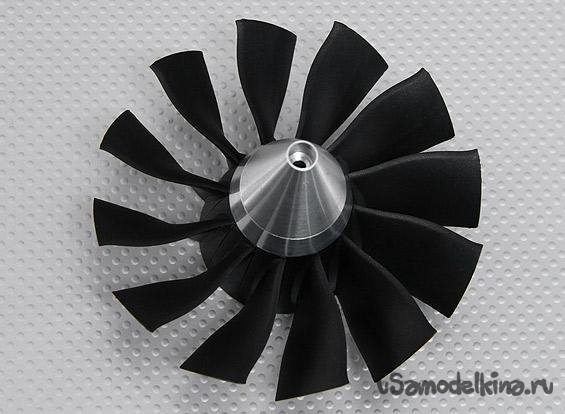

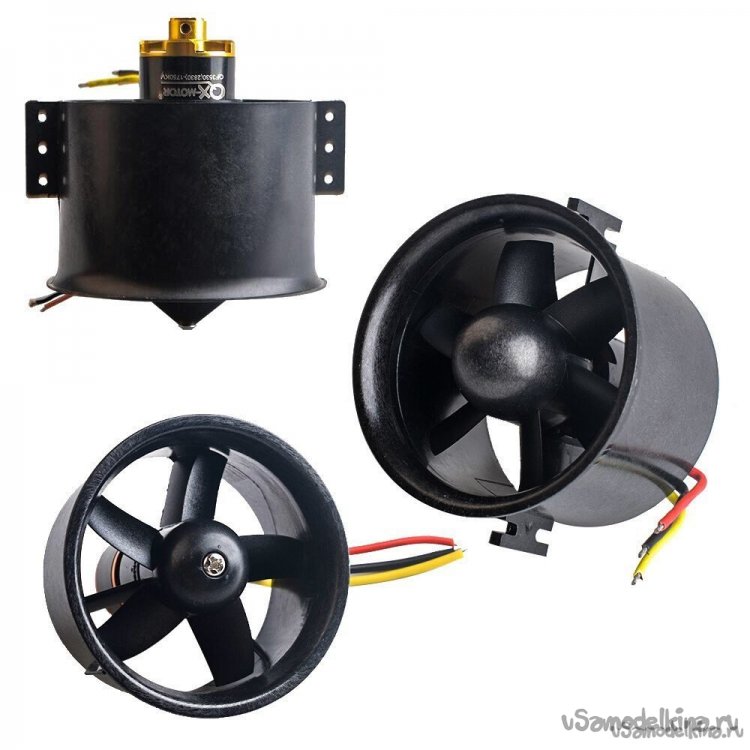

Импеллер = 70 ммю. Только на этой модели я решил заменить крыльчатку с 5 лопастной на 12 лопастную.
70 мм круглый канальный вентилятор 3000 kV.
Вес: 44 г (70 мм вентилятор воздуховода)/98 г (мотор)
Статическая тяга: 1500 г (53а)!
Надеюсь с заменой крыльчатки увеличится тяга.

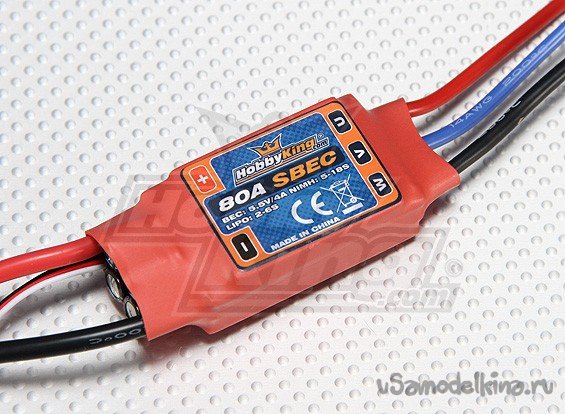

Регулятор = 80 А.
Сервомашинки - MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .
Аккумулятор – 1500 mAh.

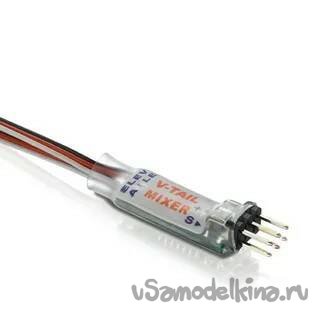

Микшер-V-TAIL MIXER.

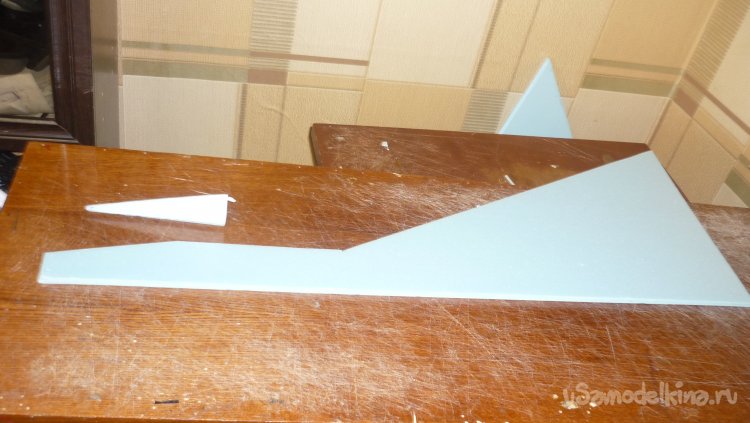

Вырезаю из подложки заготовки для нижней, несущей плоскости модели.

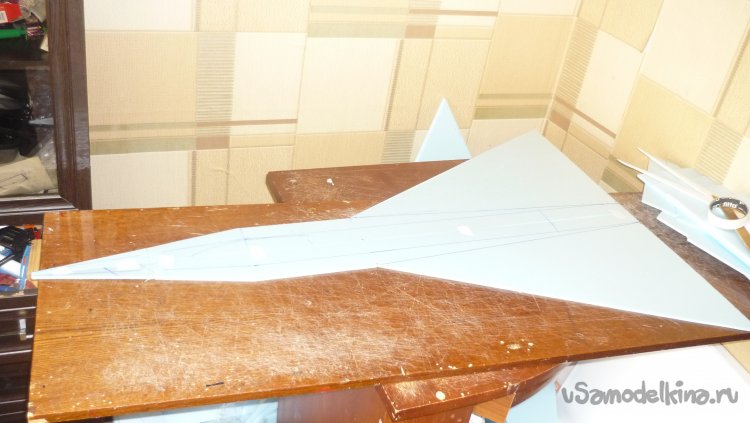

Склеиваю все детали в единое целое.

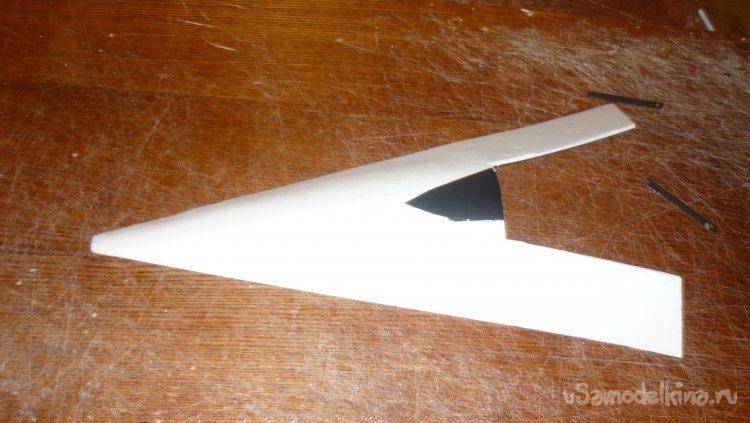

Из потолочки выкраиваю Внешнюю обшивку носовой части фюзеляжа.

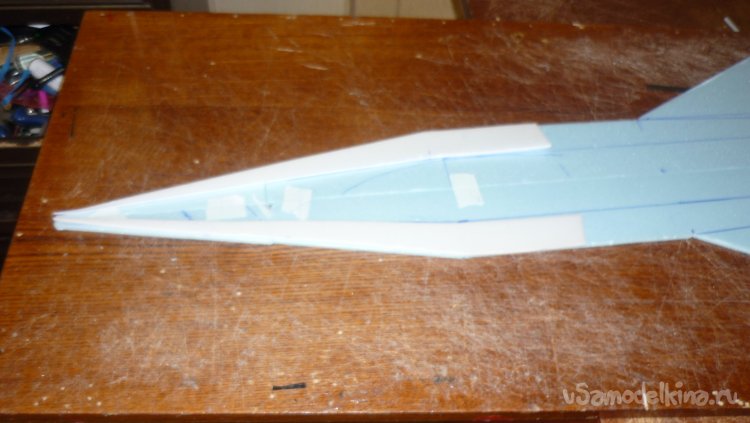

Вклеил кусочки потолочки верхнего слоя модели в носовой части фюзеляжа.

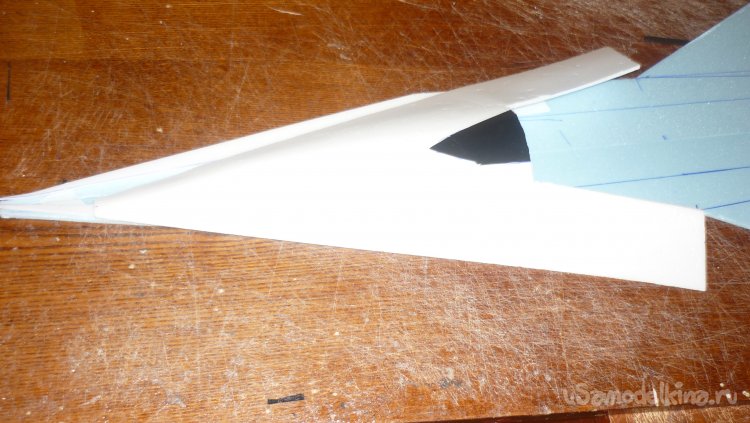

Примеряю внешнюю обшивку носовой части фюзеляжа.

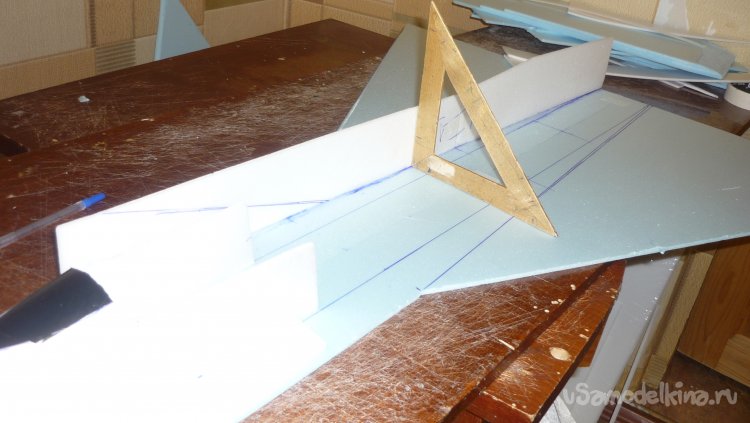

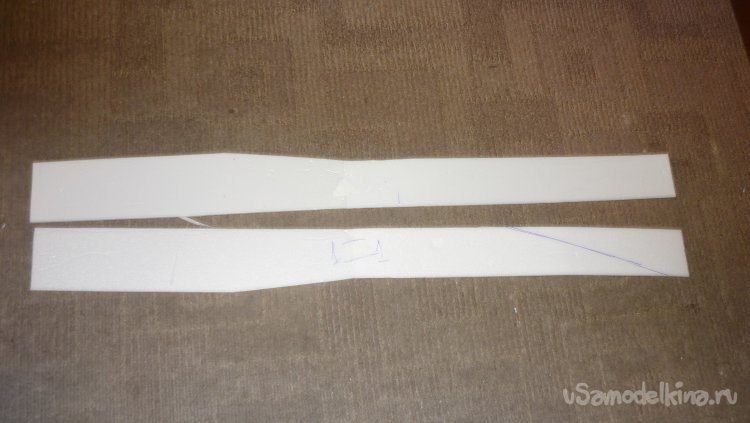

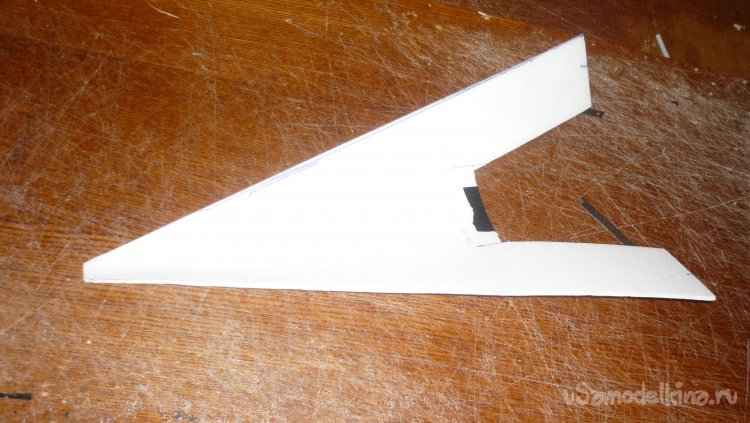

Вырезал боковые стенки воздуховодов.

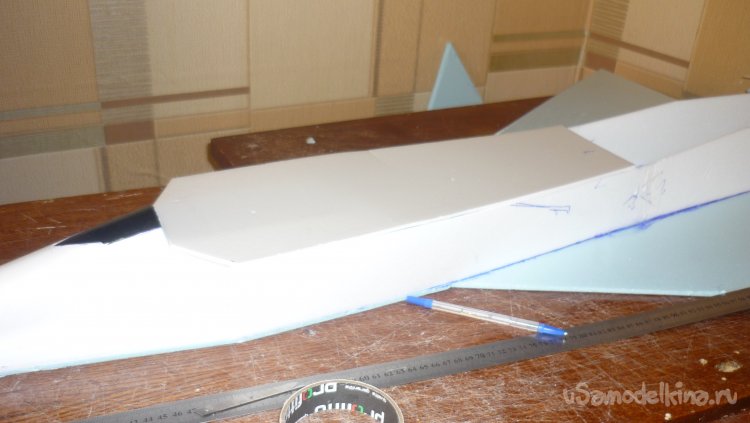

Вклеиваю внешнюю обшивку носовой части фюзеляжа.

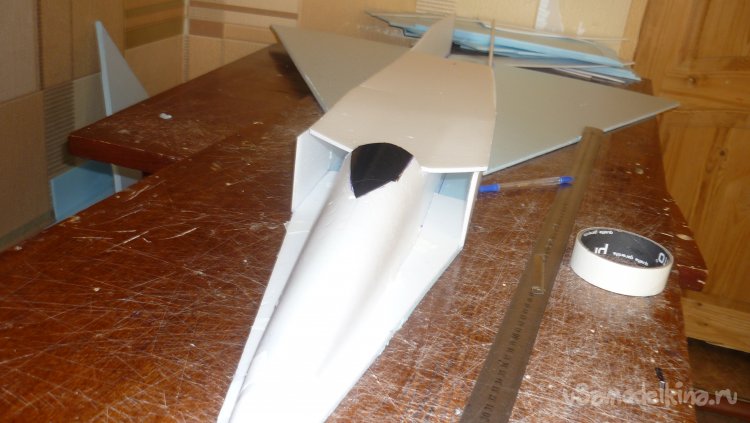

Вырезал и смонтировал внешнюю стенку воздуховода.

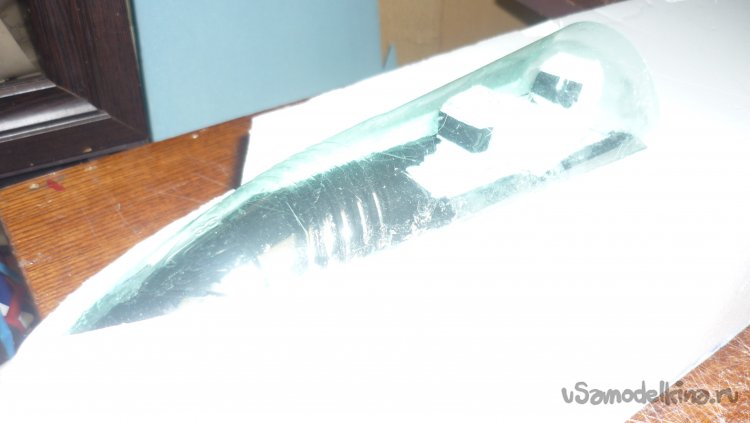

Вырезал из пластиковой бутылки остекление кабины. Примерил.

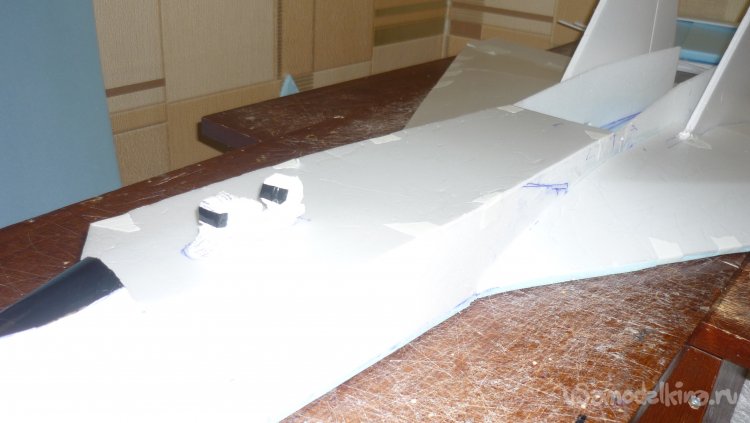

Вклеил фигурки пилотов.

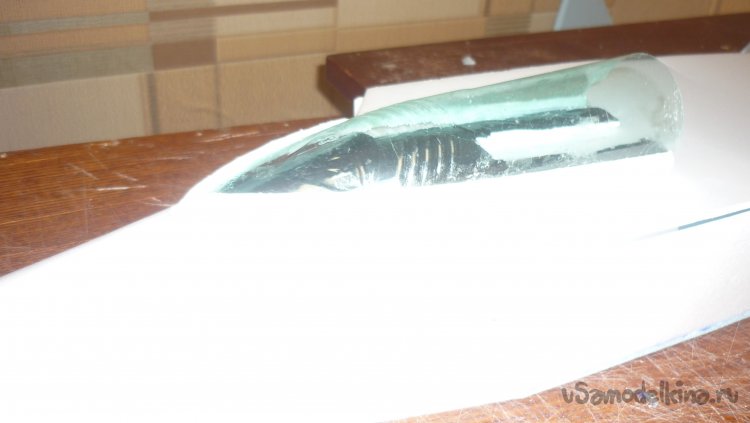

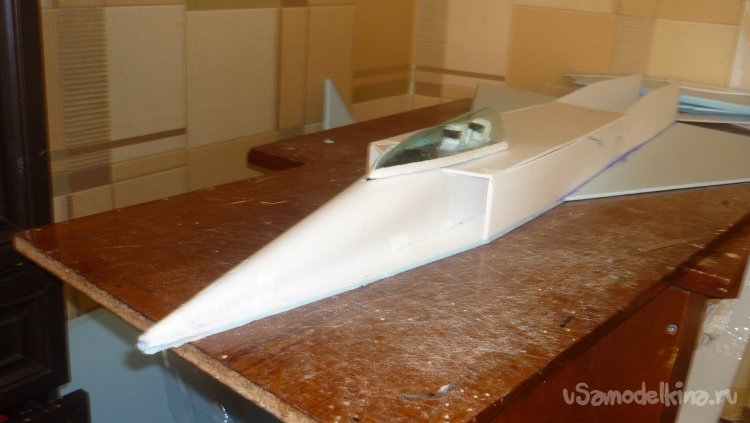

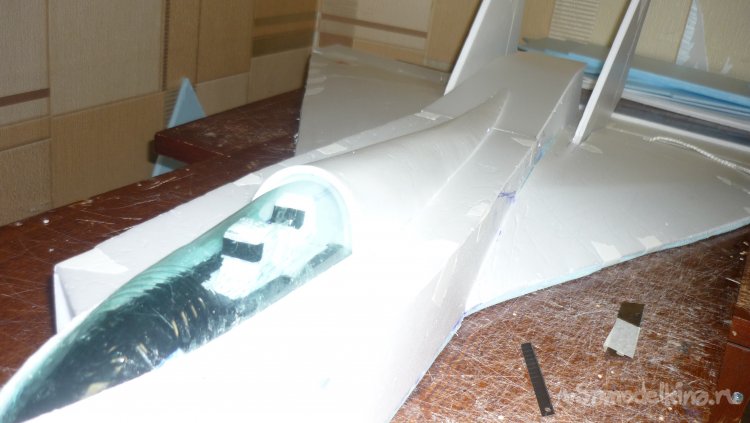

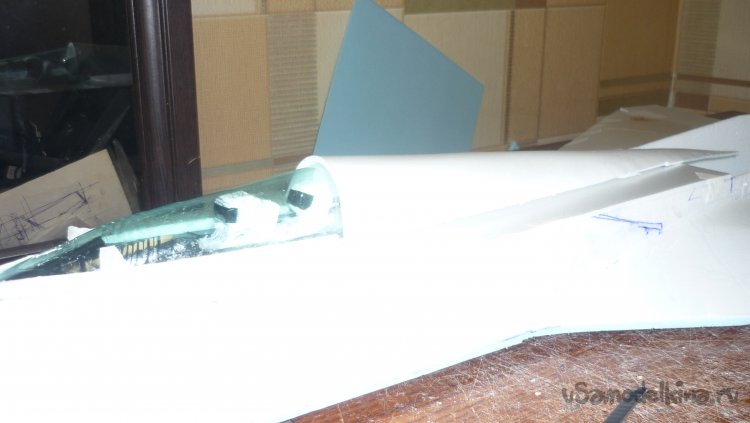

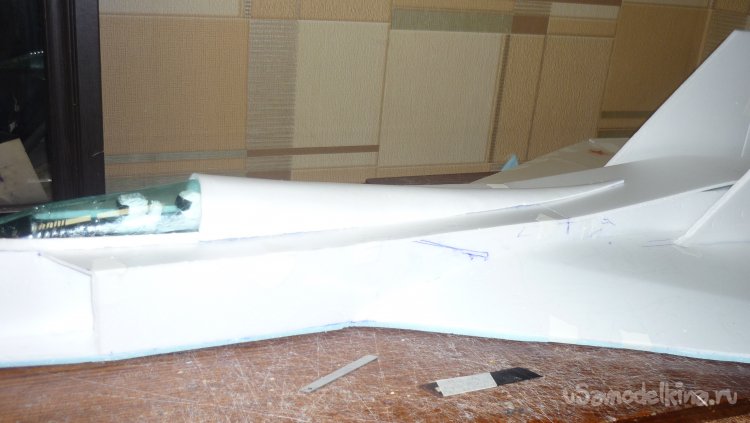

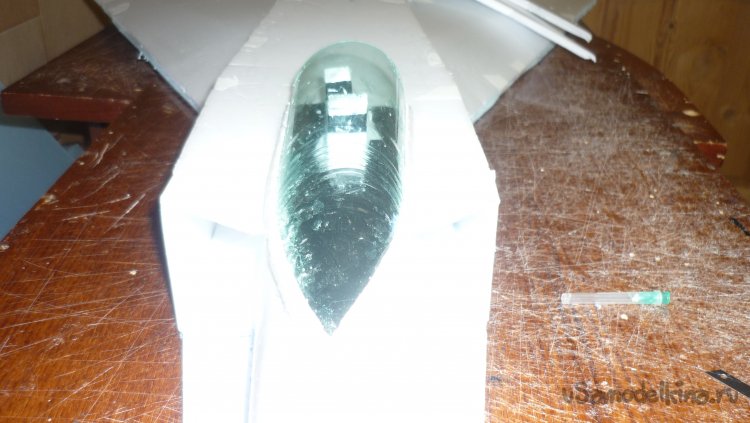

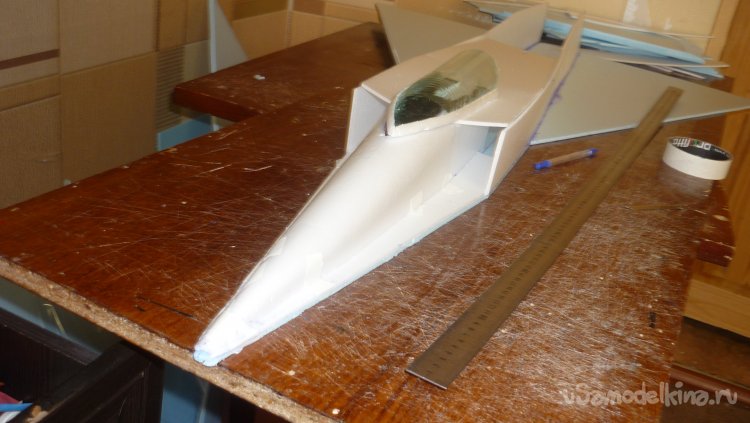

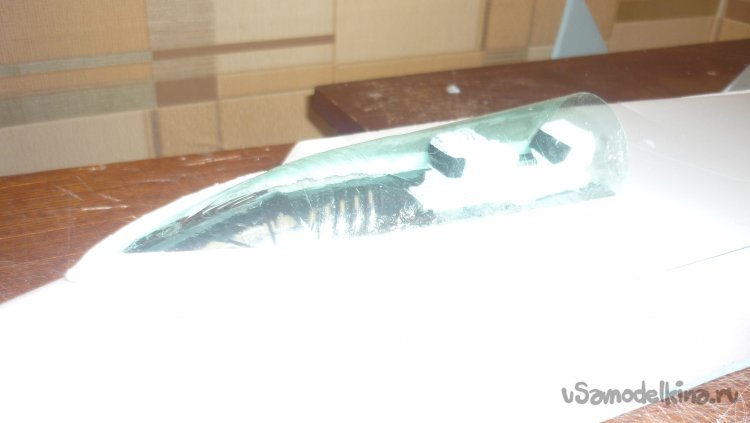

Смонтировал остекление кабины.

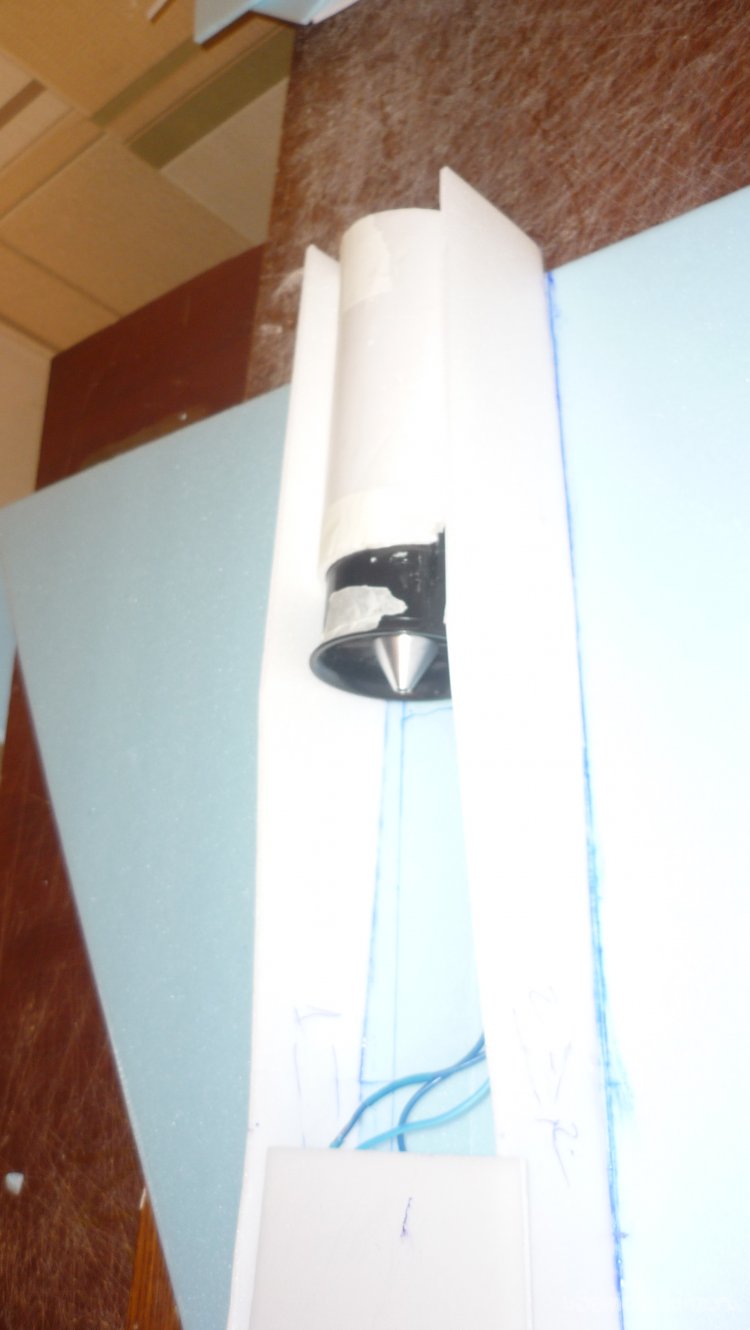

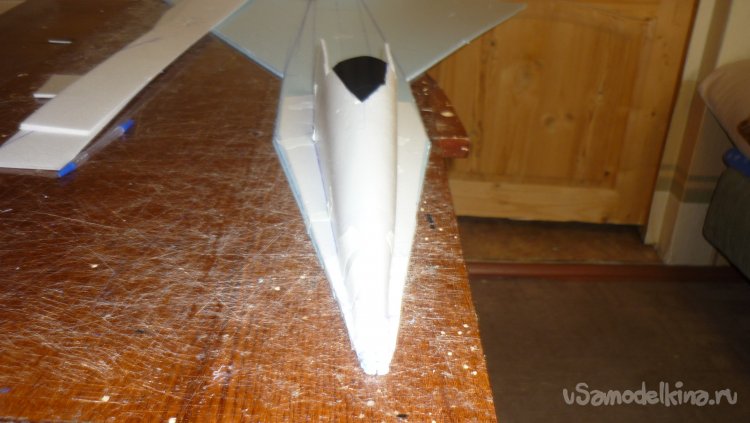

Примерил импеллер.

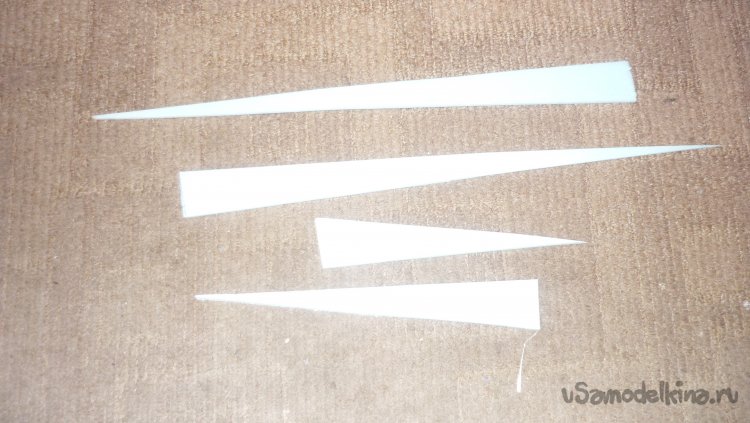

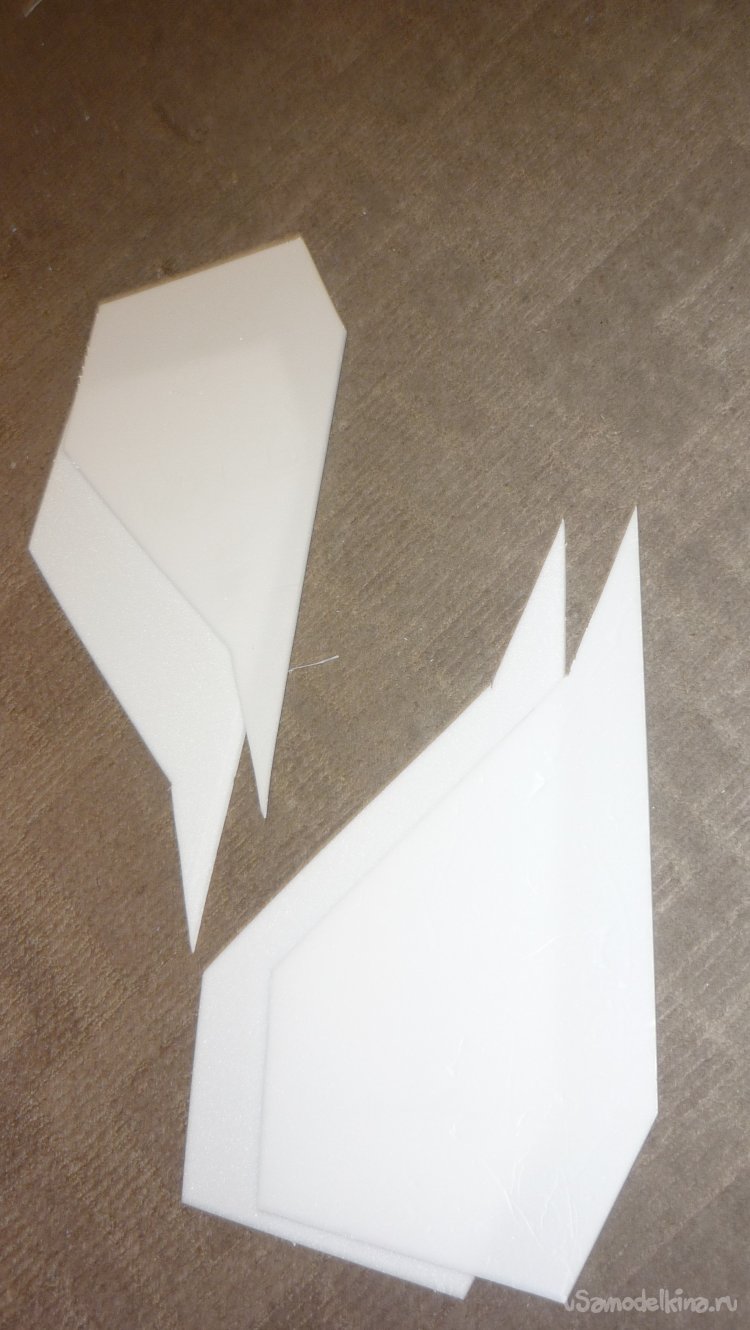

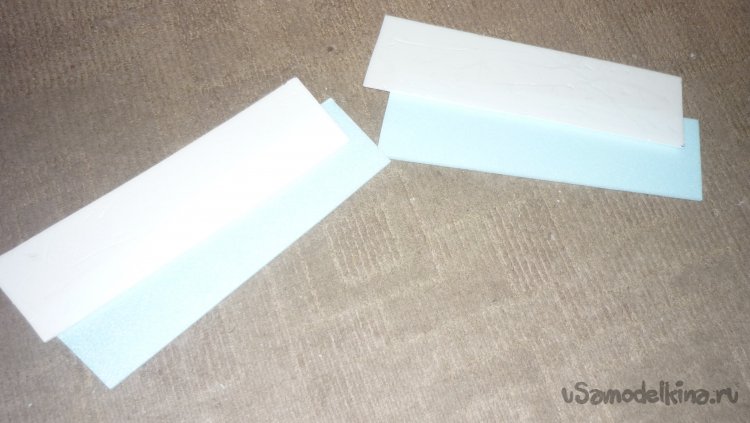

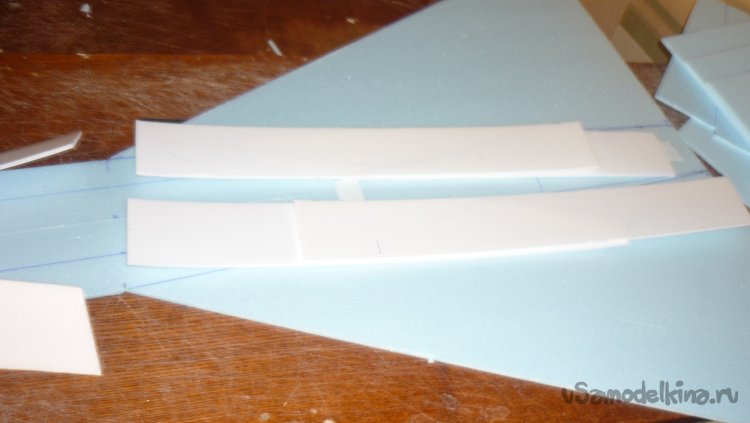

Вырезаю Корневые нервюры, лонжероны и заготовки для килей.

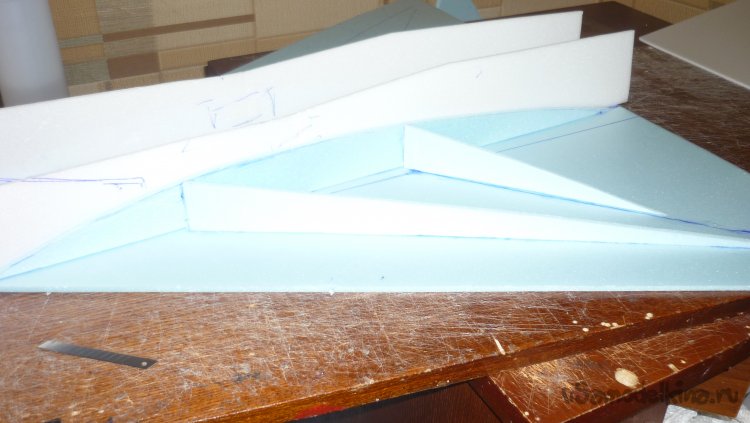

Вклеиваю коревые нервюры.

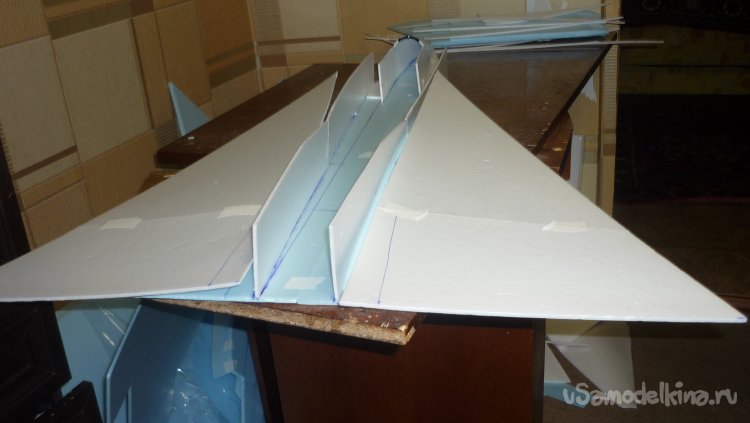

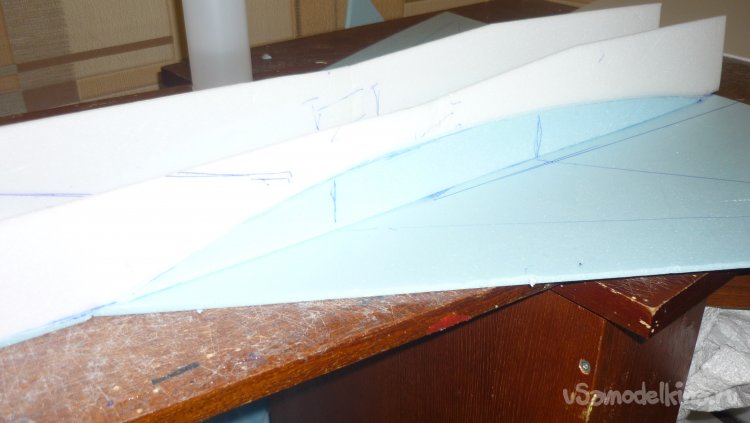

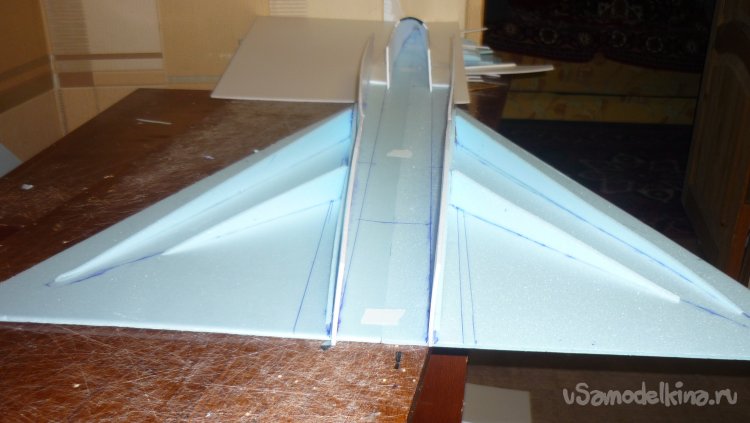

Вклеил лонжероны, выкраиваю заготовки для внешней обшивки крыла, примеряю.

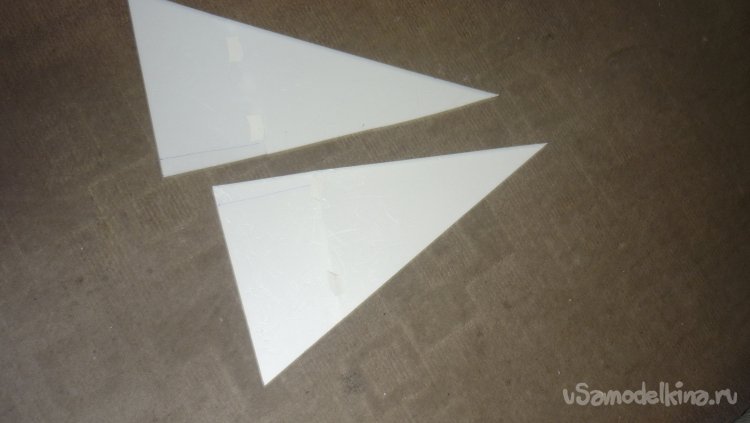

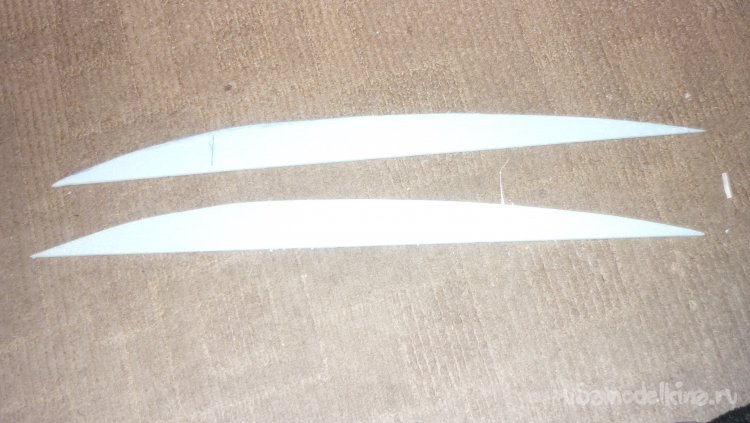

Вырезал заготовки для элевонов.
Подогнал по месту заготовки внешней обшивки крыла.

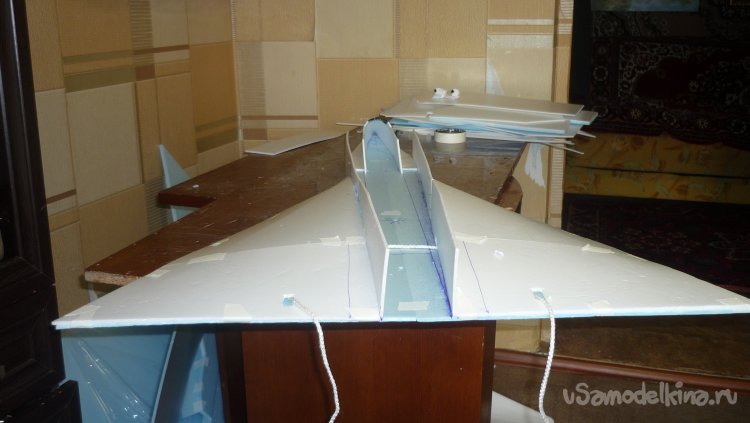

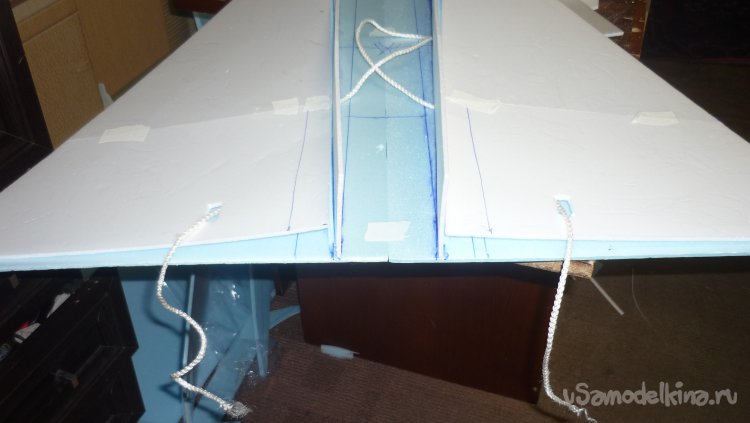

Разметил места установки сервомашинок управления элевонами, прорезал отверстия для них и подготовил шнур , для протаскивания проводов от сервомашинок.

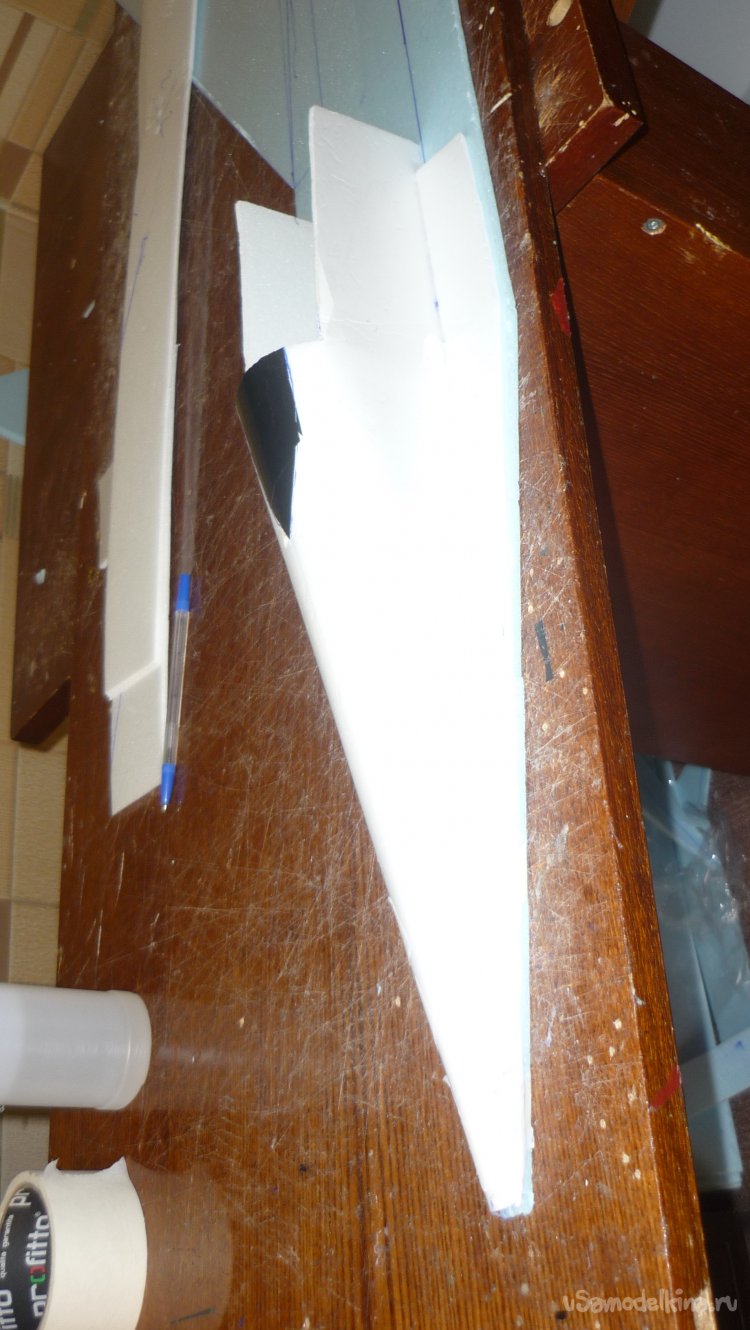

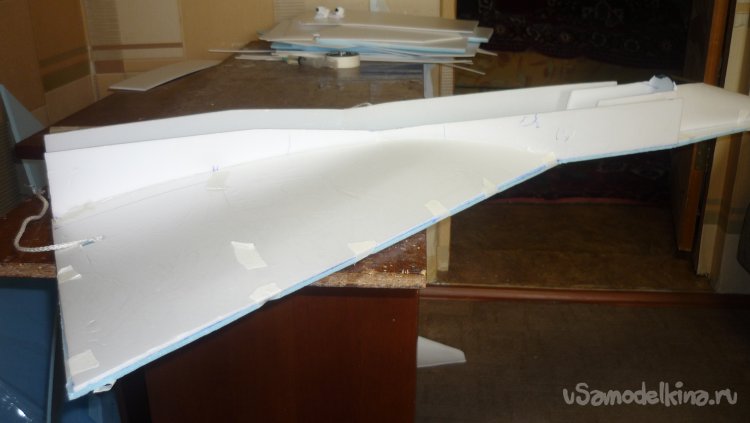

Смонтировал внешнюю обшивку крыла.

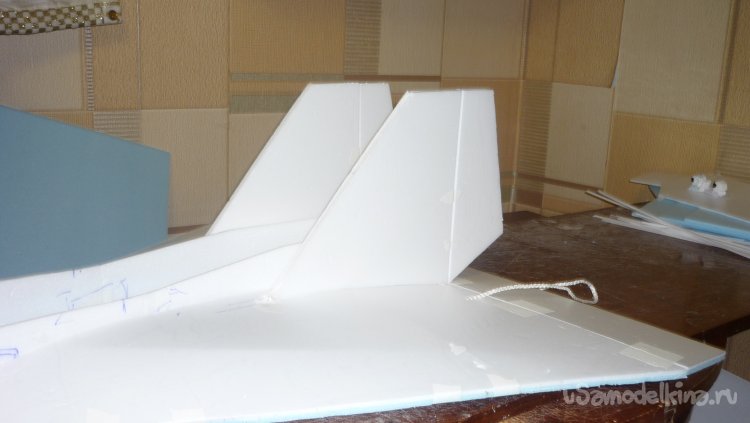

В обшивке сделал прорези и примери кили.

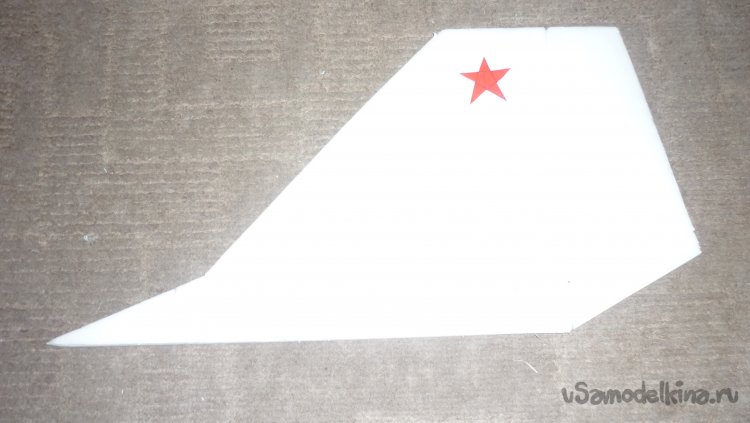

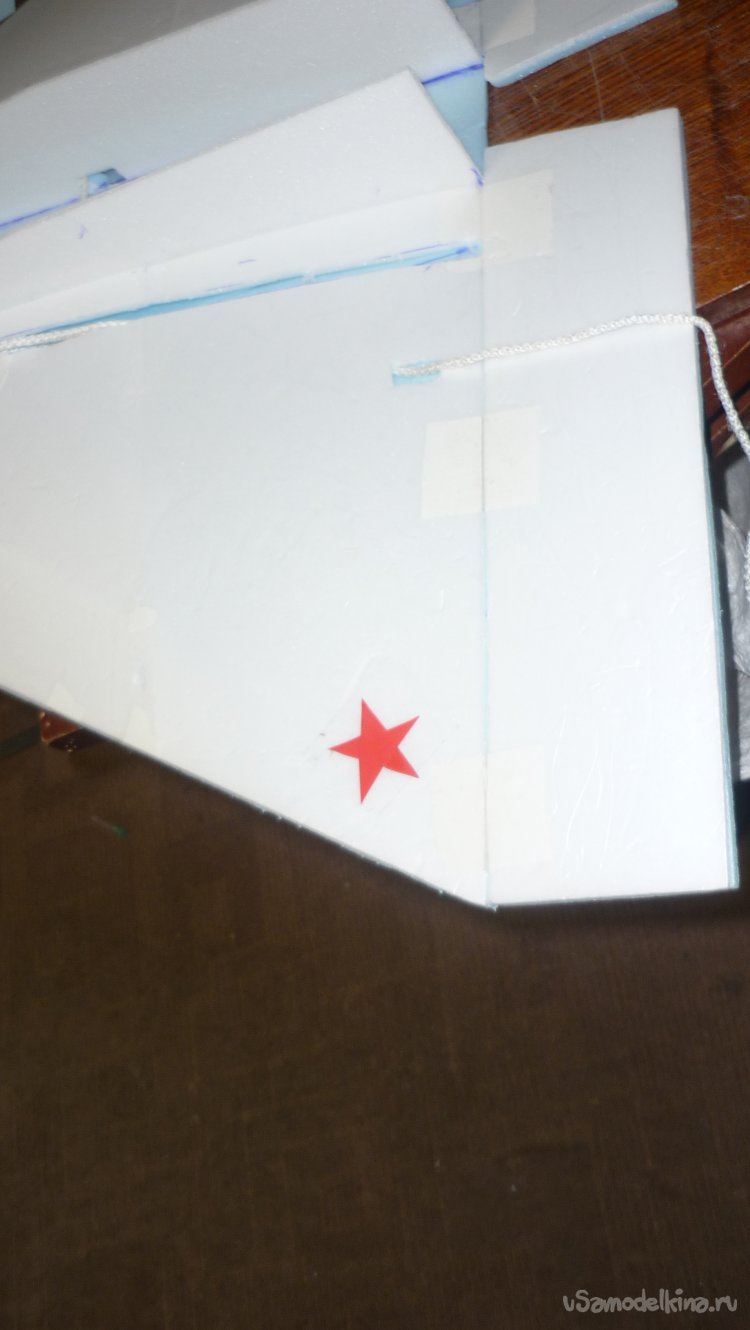

Из красного скотча вырезал звёзды и смонтировал их на кили и на концы крыл
На бумажный, малярный скотч навесил элевоны.

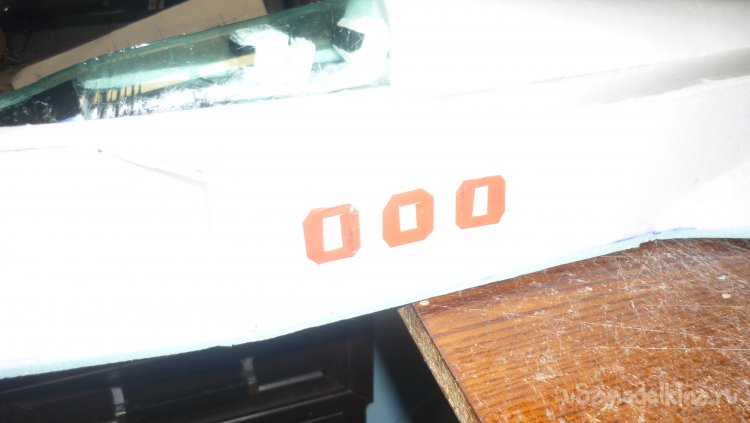

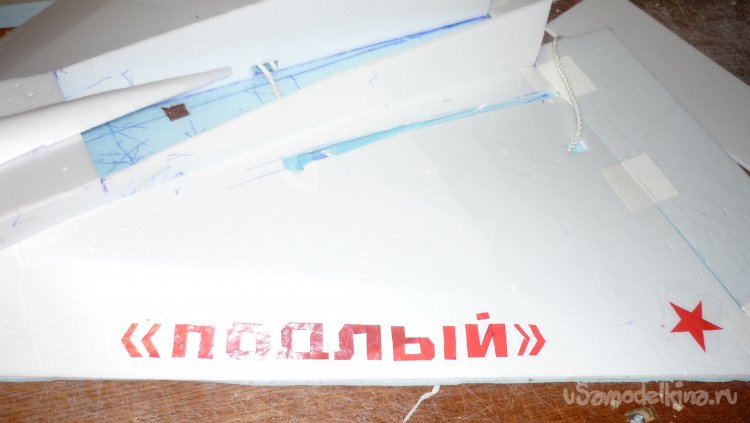

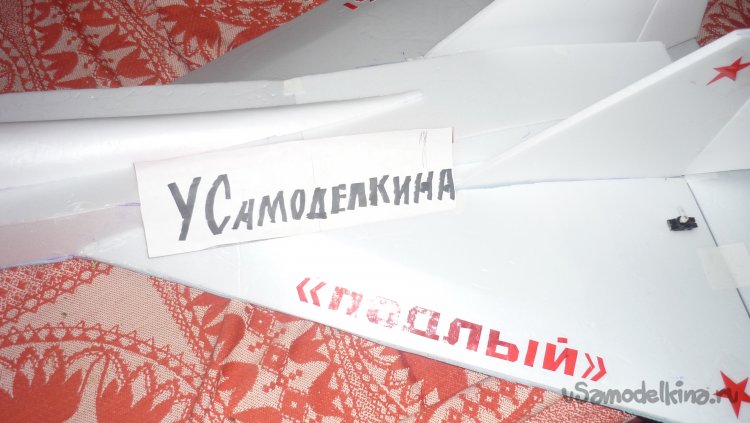

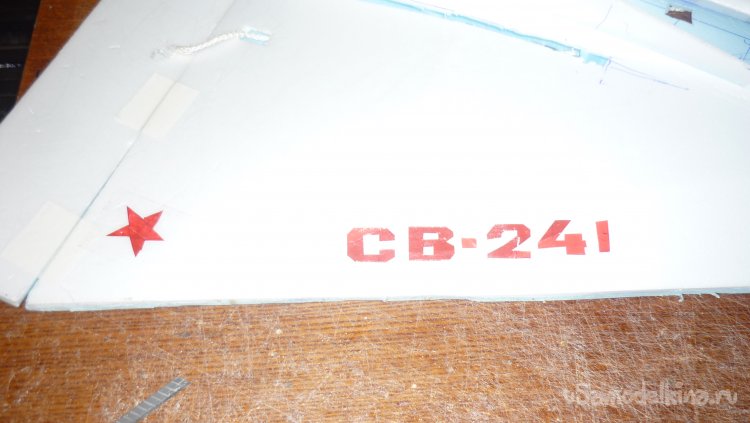

Вырезал буквы и цифры, смонтировал надписи.

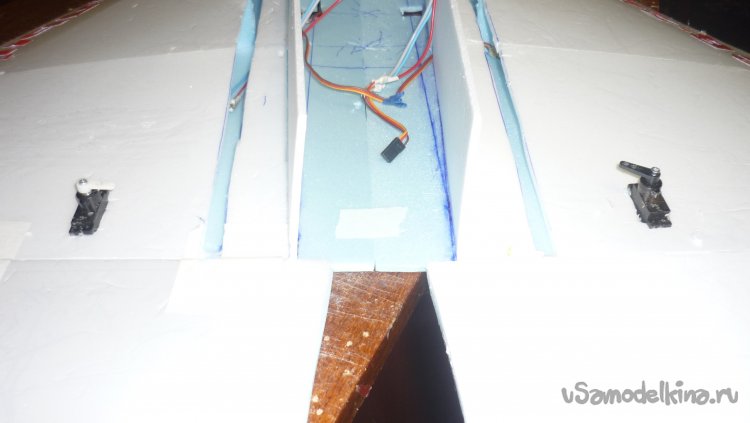

Смонтировал сервомашинки управления элевонами.
Фотографии для сайта «У самоделкина».

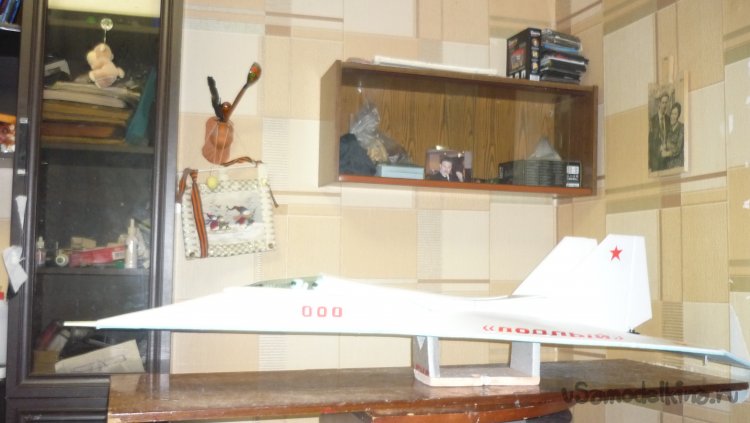

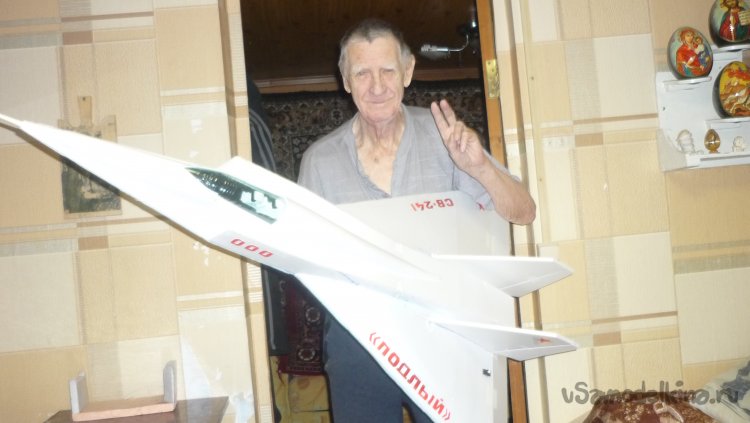

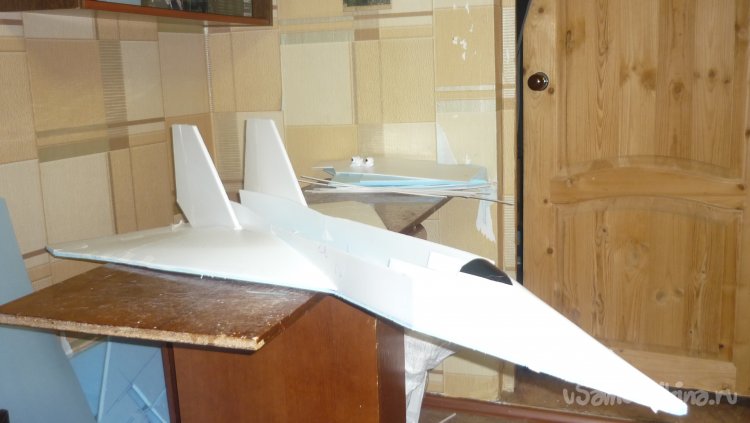

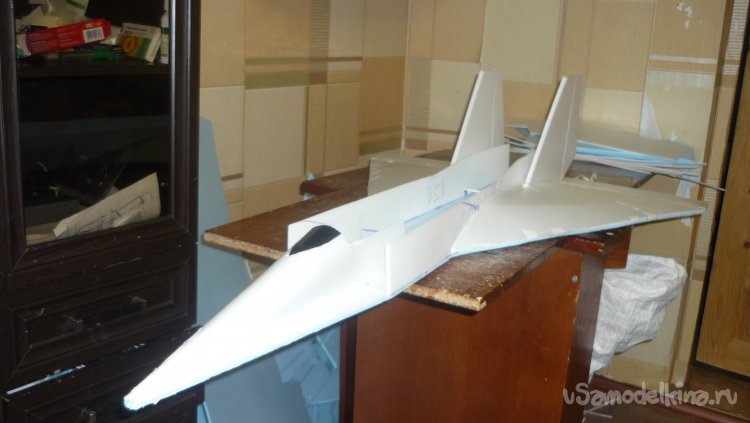

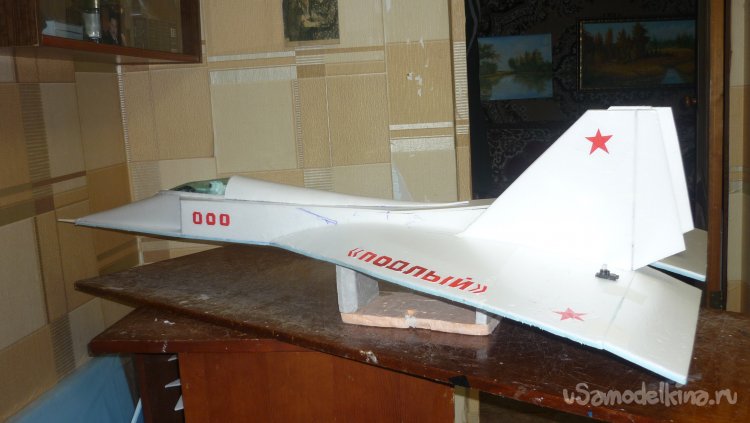

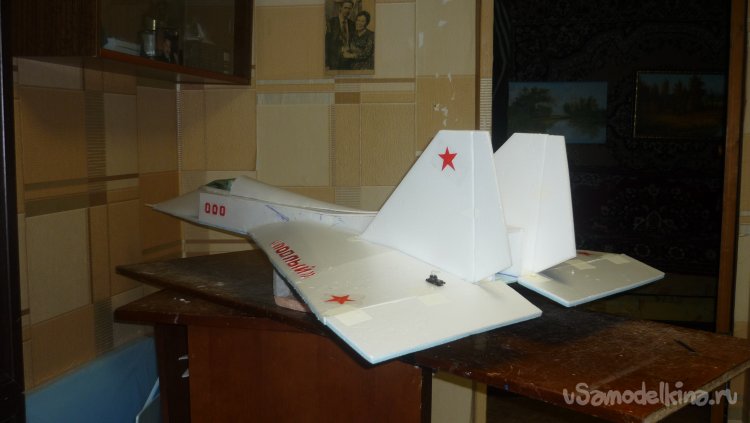

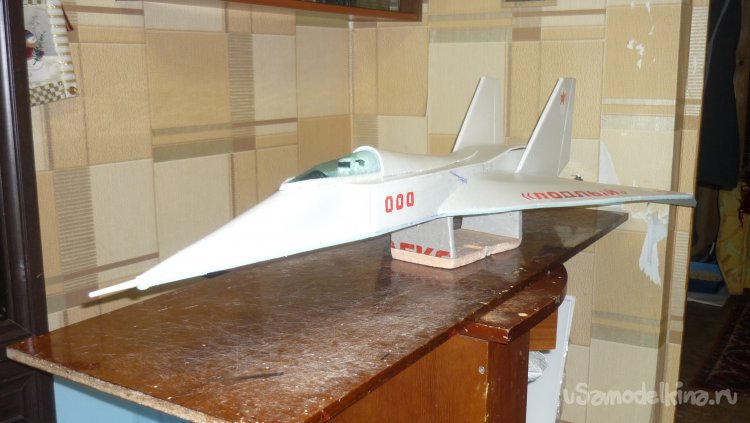

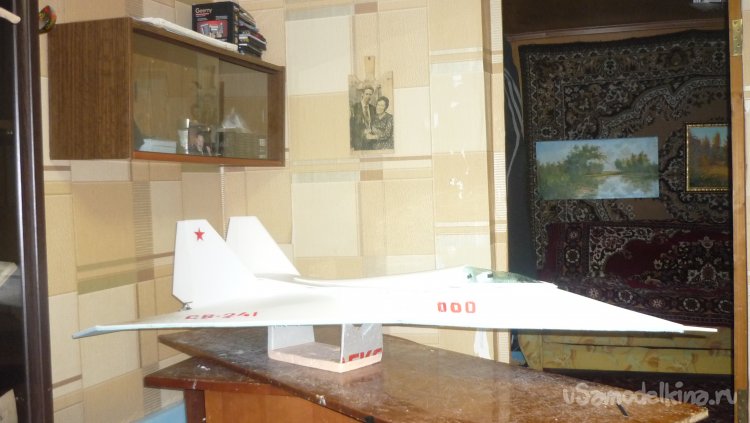

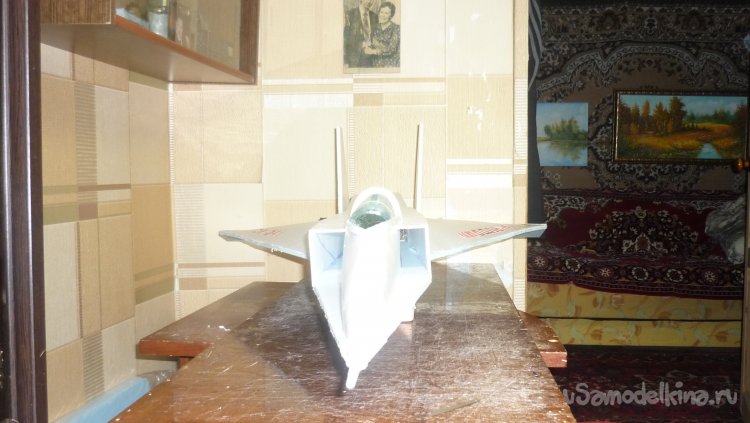

А это фотографии готовой модели.
Модель планирую запускать с руки. При наличии хорошей ВПП возможна установка шасси на модель.
На этом прощаюсь , до скорого свидания, однако.
Ваш Валерьян Самоделкин.
