Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

В случае если у вас нет оптимальной мебели для хранения книжек, то для вас подойдет отличный вариант сделать пару полок. Чтобы не портить стену и интерьер, то к вашему вниманию рассмотрим систему навесных стеллажей.

Использованные материалы:
1. 6 шкивов (4 несложных и 2 парных).
2. 4 рым-болта 1.3 см в 15 см.
3. 4 крупные крючки в фигуре буковки «S».
4. Длинная веревочка (12 м).
5. 8 веревок, протяженностью 1.5 м.
6. 8 гаек в 1.3 см под объем болтов.
7. 4 пружинные шайбы на 1.3 см.
8. 8 прямых шайб диаметр 1.3 см.
9. 4 металлических колец, 4-5 см диаметр.
10. Коробка с вытянутыми глухарями, все длиною 10 см.
11. Клей для дерева.
12. 2 березовые доски шириной 2 см, какие станут главной опорой согласно длине абсолютно всех полок.
13. 4 нижние и 4 верхние доски для самих полок (объемами 30 см на 23 см и толщиной 2 см).
14. 4 боковые доски (22 см на 15 см на 0.3 см).
15. 4 задние доски (30 см на 15 см на 0.6 см).

Подвижные подвесные полки своими руками


Этап 1: Определение участка

Нужно подобрать верное место. Потолок играет немаловажную роль, все завит от него. Как правило, подобную конструкцию прикручивают к ровной деревянной балке, а потолок обязан выдерживать массу стеллажей.

Исключаем крепление на голую стену, это ни в коем случае нельзя делать. Рассчитывайте обходимое место из этих обстоятельств.

Всегда ориентируйтесь на ваш размер.
Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Этап 2: Опора

У нас выйдут 4 стеллажи, по этой причине понадобится 4 опорных мест под них.

Вырезаем дощечки согласно необходимой нам длине. Делаем 4 отверстия глубиной 1.3 см и диаметр 3 см. 4 шурупа необходимо вводить не посередине, а на 2 см от края. Склеиваем дощечки, красим (согласно вкусу) и крепим к потолку, применяем все без исключения гайки, шурупы и шайбы.
Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Этап 3: Книжные стеллажи

Все полки производятся с 5 досок.

Необходимо совершить 4 отверстия для веревки с верхнего края и 4 — для нижнего края. Производим лезвием прорезные направления для соединений на верхнюю и нижнюю платформу (смотреть рисунок. 3, 4, 5, 6) глубиной от 0.6 до 1.3 см. Зачищаем все без исключения дощечки наждачной бумагой.
Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Этап 4: Боковые края

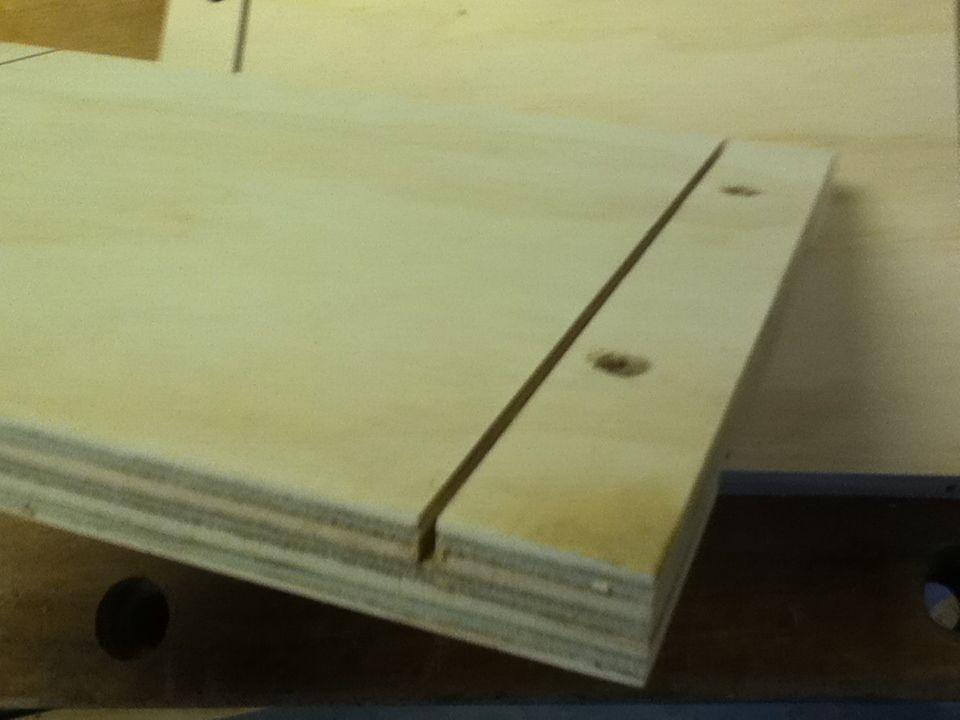

Для задней дощечки производим 2 направления глубиной приблизительно 0.6 см, для того чтобы боковые дощечки тесно стали в нижнюю и заднюю борозду.

Если никак не желаете копаться с нарезкой, в таком случае возможно выбрать по объему все без исключения доски и попросту их приклеить, произведя необходимые отверстия поверху и внизу для веревок.
Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Этап 5: Веревки

Применяем веревки с манильской пеньки шириной 1.3 см.

Через нижние и верхние доски пробрасываем веревку. Вяжем их к железным кольцам.

В видеоматериале представлено, как возможно завязать основную петлю вокруг кольца.



Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Этап 6: Шкивы

Двойные шкивы разместить необходимо поближе к полочкам, а 4 главных — закрепляются с помощью S-образных крючков к опоре.

Шкивы дают возможность веревке передвигаться в двух направленностях. Подсоединяя все точки, можно провести эксперимент с разными видами протягивания веревки в кольцо.

Для защищенности затягивайте прочные узлы на высших точках.
Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками

Подвижные подвесные полки своими руками


Этап 7: Окончание

С первого раз трудно одолеть план. Однако если очень сильно попытаться и уделить время на стеллажи, то в таком случае все выйдет! Удачи!
