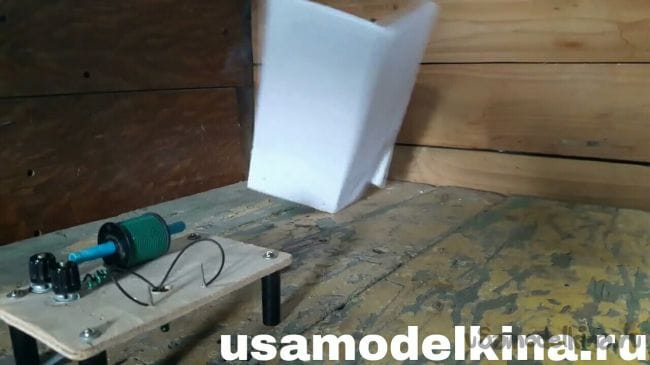

Привет, друзья! Наверняка кто-то из вас уже когда-то читал или лично сталкивался с электромагнитным ускорителем Гаусса, который более известен под «Пушкой Гаусса».

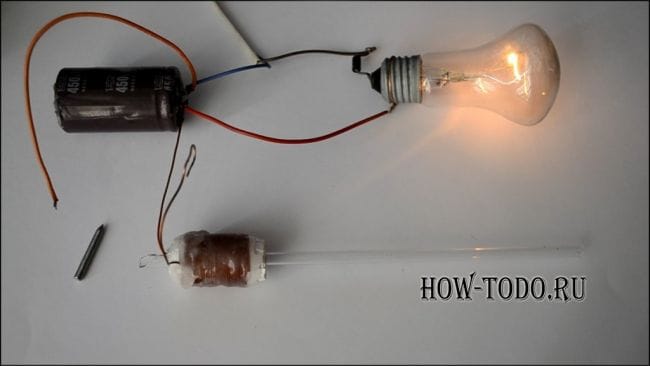

Традиционная Гаусс-пушка строится с применением труднодоступных или довольно дорогих конденсаторов большой емкости, также для осуществления правильной зарядки и выстрела требуется некоторая обвязка (диоды, тиристоры и так далее). Это может быть довольно сложно для людей, которые ничего не понимают в радиоэлектронике, но желание поэкспериментировать не дает сидеть на месте. В этой статье я попытаюсь подробно рассказать о принципе работы пушки и о том, как можно собрать упрощенный до минимума ускоритель Гаусса.

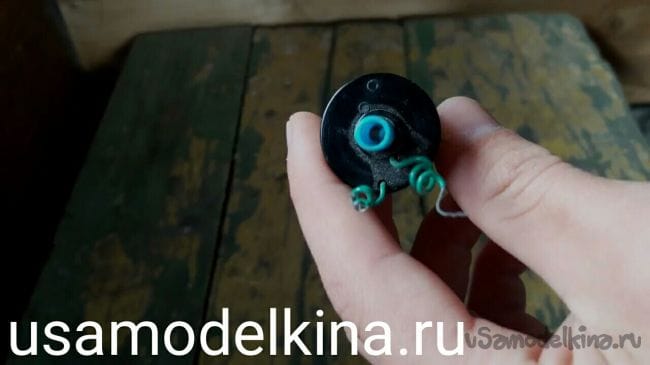

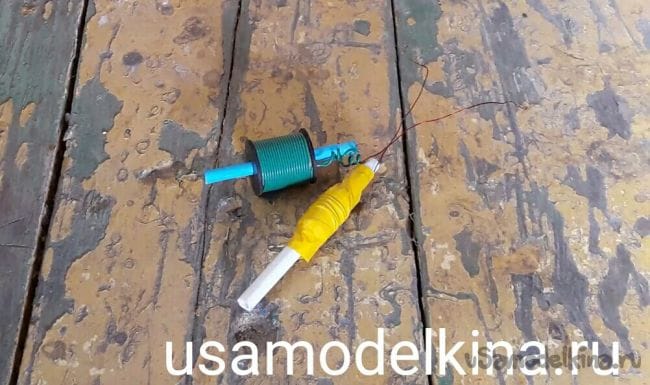

Главной частью пушки является катушка. Как правило ее мотают самостоятельно на каком-либо диэлектрическом немагнитном стержне, который в диаметре несильно превышает диаметр снаряда. В предложенной конструкции катушку можно намотать даже «на глазок», потому что принцип действия просто не позволяет произвести никаких расчетов. Достаточно добыть медный или алюминиевый провод диаметром 0.2-1 мм в лаковой или силиконовой изоляции и намотать на стволе 150-250 витков так, чтобы длинна намотки одного ряда была примерно 2-3 см. Можно использовать и готовый соленоид.
Простейшая гаусс-пушка без конденсаторов.

Простейшая гаусс-пушка без конденсаторов.

При прохождении электрического тока через катушку в ней возникает магнитное поле. Проще говоря, катушка превращается в электромагнит, который втягивает железный снаряд, а чтобы он не оставался в катушке, во время его вхождения в соленоид нужно просто отключить подачу тока.

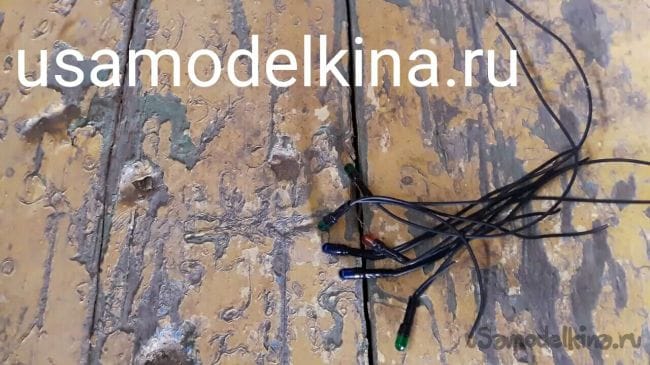

В классических пушках это достигается за счет точных расчетов, применения тиристоров и других компонентов, которые «обрежут» импульс в нужный момент. Мы же просто будем разрывать цепь «когда получится». Для экстренного разрывания электрической цепи в быту используют плавкие предохранители, их можно использовать в нашем проекте, однако более целесообразно заменить их лампочками от елочной гирлянды. Они рассчитаны на питание низким напряжением, поэтому при питании от сети 220В мгновенно перегорают и разрывают цепь.
Простейшая гаусс-пушка без конденсаторов.

Простейшая гаусс-пушка без конденсаторов.

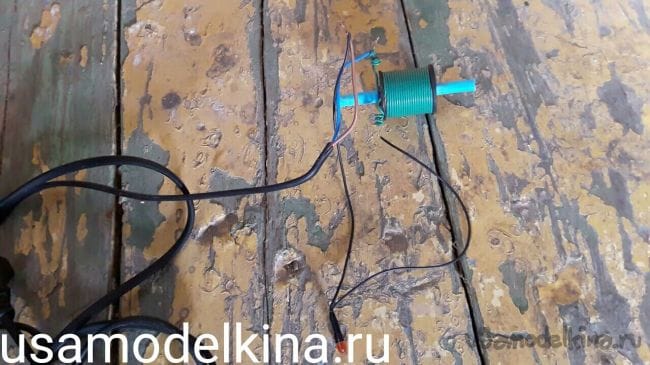

Готовое устройство состоит всего из трех деталей : катушки, сетевого кабеля и лампочки, подключенной последовательно катушке.
Простейшая гаусс-пушка без конденсаторов.

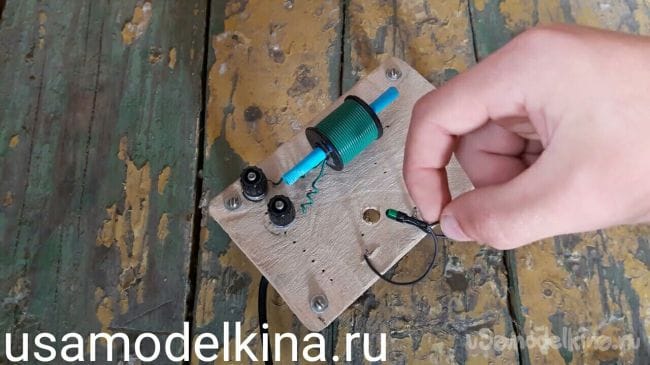

Многие согласятся, что использование пушки в таком виде крайне неудобно и неэстетично, а порой даже очень опасно. Поэтому я смонтировал устройство на небольшом кусочке фанеры. Для катушки установил отдельные клеммы. Это дает возможность быстро менять соленоид и экспериментировать с разными вариантами. Для лампочки я установил два тонких обрезанных гвоздя. Концы проводов лампочки просто обкручиваются вокруг них, поэтому лампочка меняется очень быстро. Обратите внимание, что сама колба находится в специально проделанном отверстии.
Простейшая гаусс-пушка без конденсаторов.

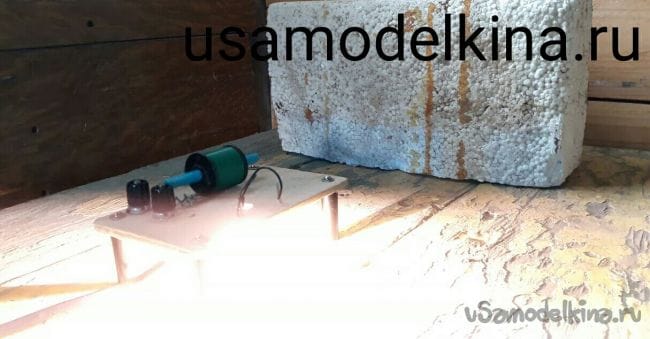

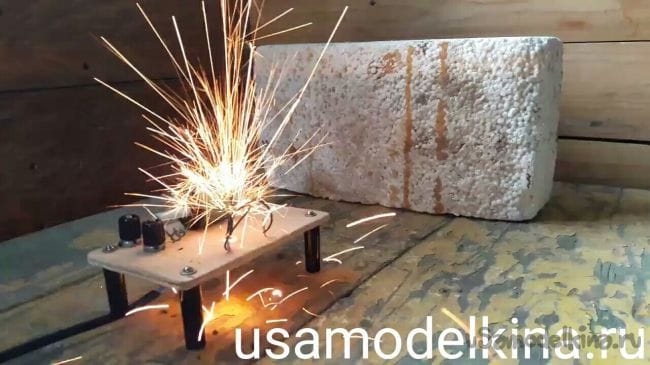

Дело в том , что при выстреле происходит большая вспышка и искры, поэтому я посчитал нужным немного отвести вниз эту «струю».
Простейшая гаусс-пушка без конденсаторов.

Простейшая гаусс-пушка без конденсаторов.


Скорость вылета снаряда здесь довольно большая , но даже бумагу он пробивает с трудом, иногда железные пули вбиваются в пенопласт.
Простейшая гаусс-пушка без конденсаторов.

При желании, можно посмотреть мое видео к этой самоделке. Возможно вы найдете там что-то новое, что я не упомянул в статье.

Удачного повторения!
