    Красивый ночник из обычной лампочки


    На сегодняшний день существует множество оригинальных мастер-классов по сборке красивых светильников для освещения детской комнаты и спальни. Некоторые модели самодельных ночничков можно собрать из подручных материалов не более чем за час.

    Приступим к изготовлению.

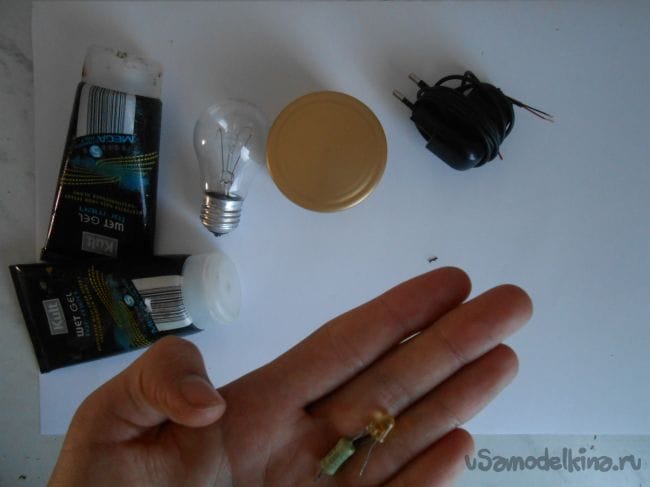

    Материалы:
    1. Лампа накаливания 65 Вт.
    2. Гель для волос.
    3. Пустая баночка от крема.
    4. Светодиод (жёлтый, 2.1В, 20мА).
    5. Резистор (100 Ом).
    6. Блок питания (samsung, 4.7В, 0.5А).


    Инструменты:
    1. Клеевой пистолет.
    2. Паяльник (олово, флюс...)
    3. Нож.
    4. Длинногубцы.

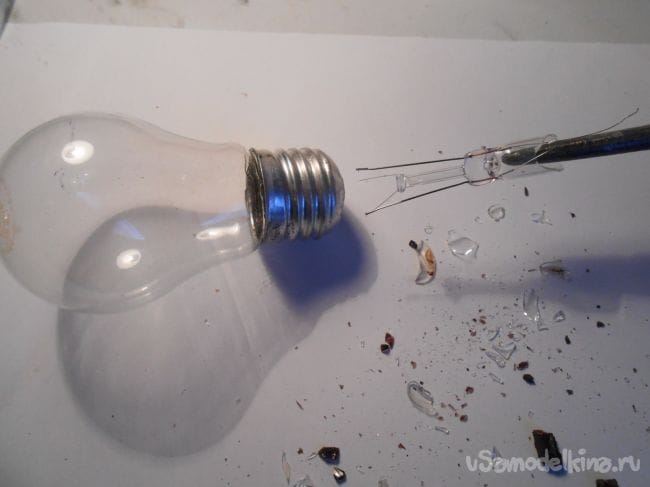

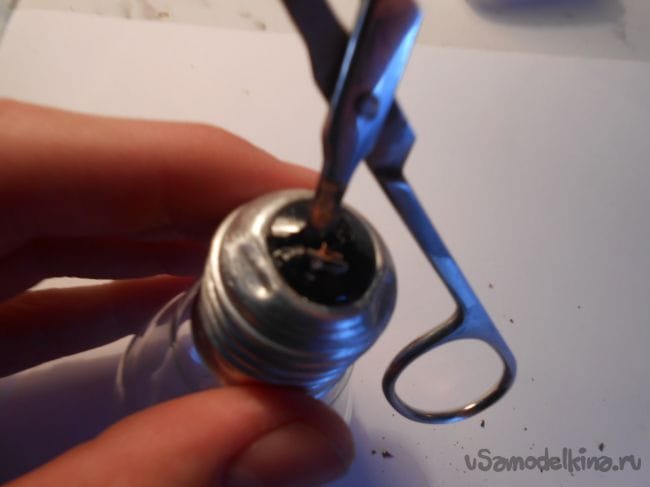

    Для начала возьмём лампочку и аккуратно извлечём все "внутренности". Самую верхнюю часть (которая чёрная) извлекаем при помощи ножничек.

    А всё остальное достаём при помощи длинногубц, делать это нужно крайне аккуратно, дабы не пораниться и не повредить лампу.

    Переходим к изготовлению корпуса. Проделываем сбоку отверстие для кабеля питания, сделал я это при помощи нагретой отвёртки.

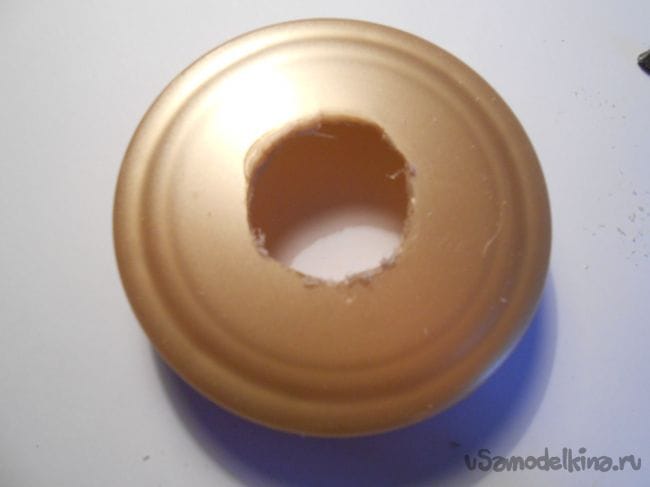

    На самой крышке проделываем отверстия диаметром 2.5 см., под резьбу лампочки.

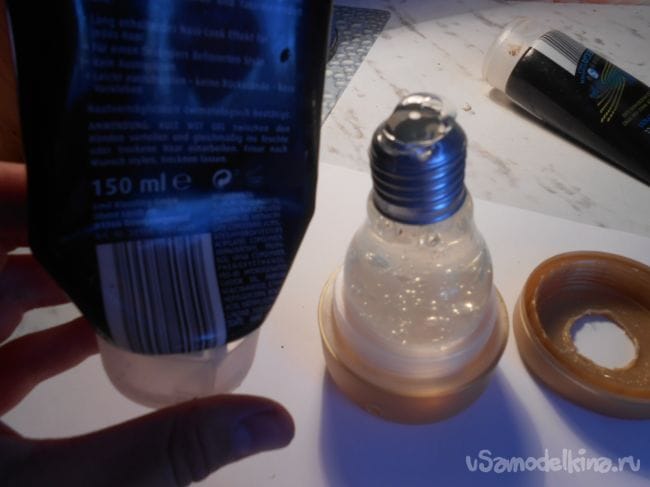

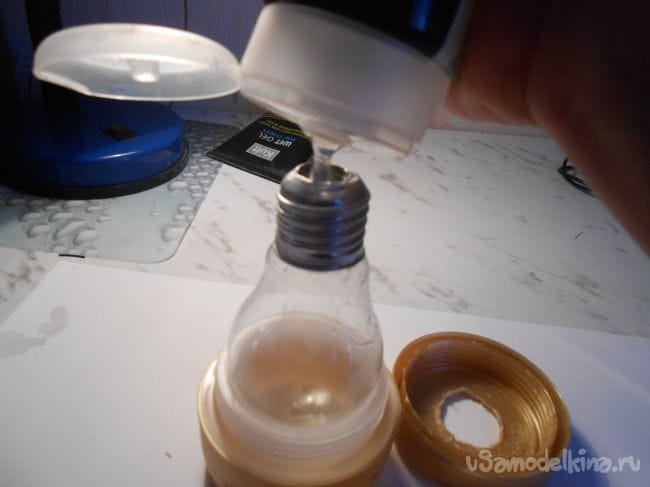

    Заливаем тюбик геля в лампочку. Гель лучше всего использовать яркого цвета, у меня был только прозрачный.

    На 65Вт-ую лампу у меня ушло примерно 130 мл. геля.

    Вот такая красивая заготовка у нас получилась.

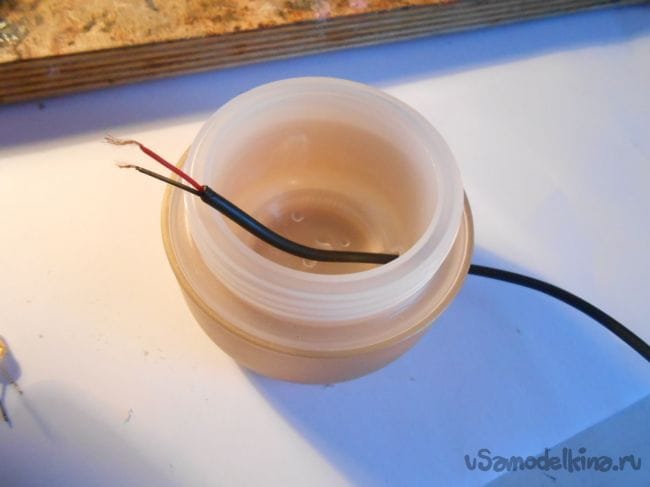

    Переходим к электронике нашего ночника, изначально продеваем кабель в отверстие.

    Берём наш светодиод и припаиваем к нему резистор на 100 Ом, к любой ножке.

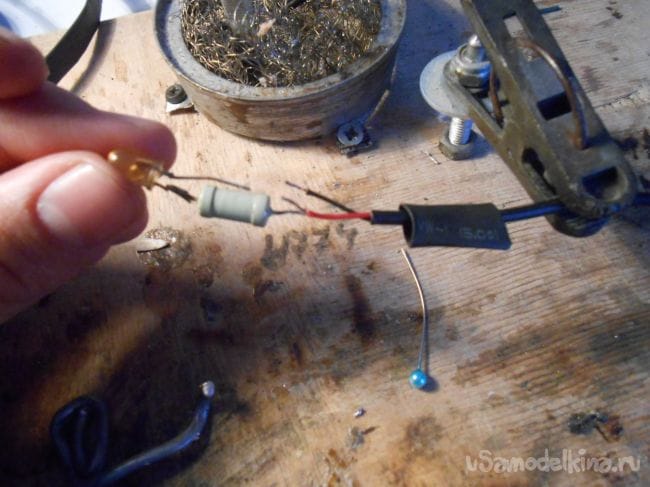

    Далее припаиваем кабель питания к светодиоду с резистором. Чтобы у знать где у светодиода " + и -", нужно всего лишь посмотреть на внутренние контакты светодиода, большой контакт " - " маленький " + ". Заранее усаживаем термоусадочную трубку.

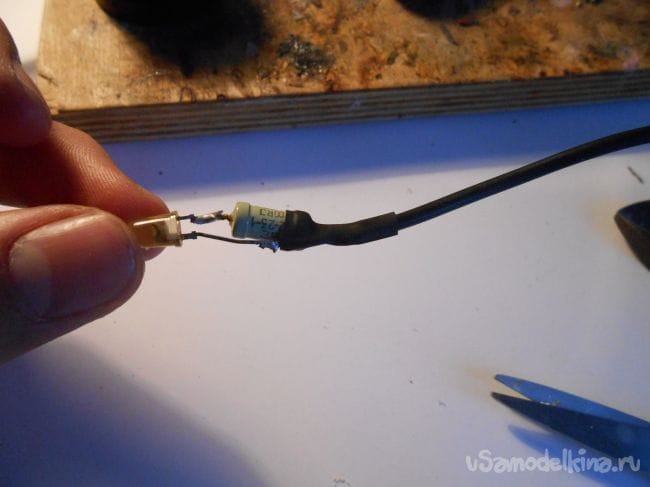

    Спаиваем, и изолируем все контакты.

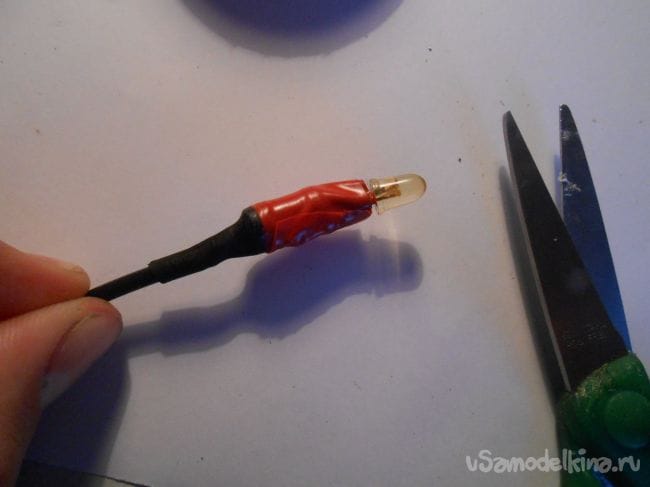

    Термоусадочная трубка у меня полностью не налезла, дополнительно изолировал изолентой. Изоляция, ОБЯЗАТЕЛЬНА!!!

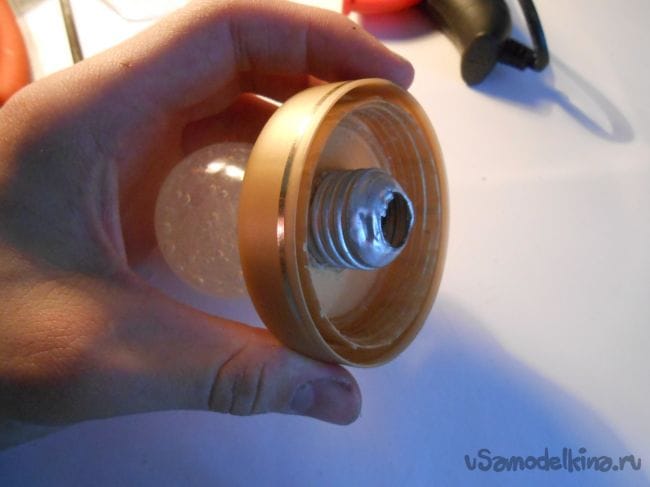

    Вкручиваем лампочку в крышку. И фиксируем клеем изнутри.


    Так же тщательно проклеиваем снаружи.

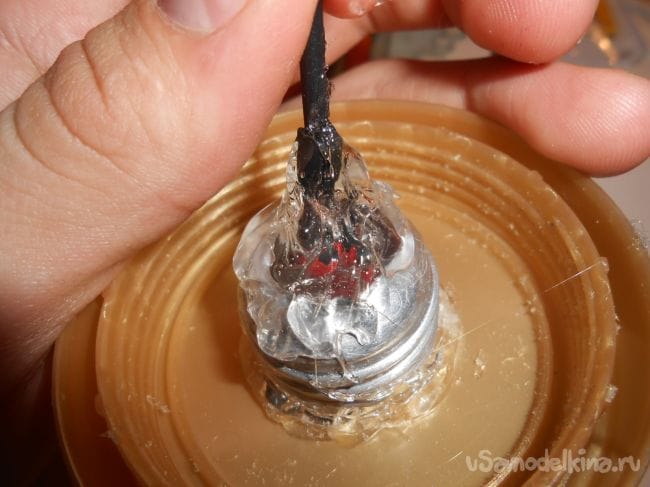

    Вставляем наш светодиод в лампу с гелем, и заклеиваем что бы гель не вытекла.

    Данную процедуру проделываем несколько раз, для хорошей герметичности. В итоге вот что должно получиться.

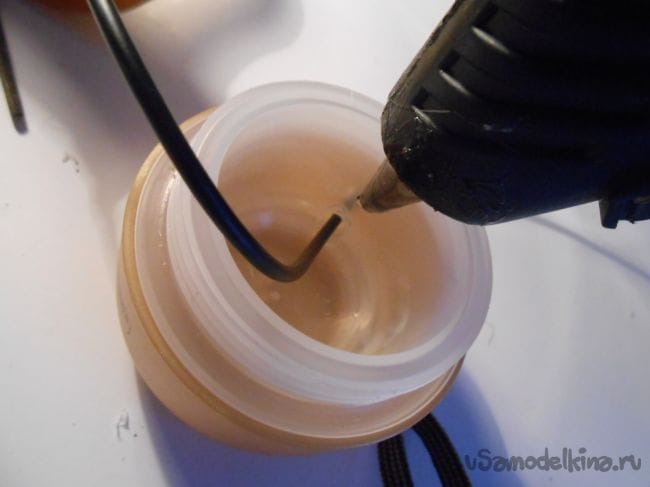

    Фиксируем кабель с помощью термоклея, что бы не было заломов кабеля. И собираем всю конструкцию.

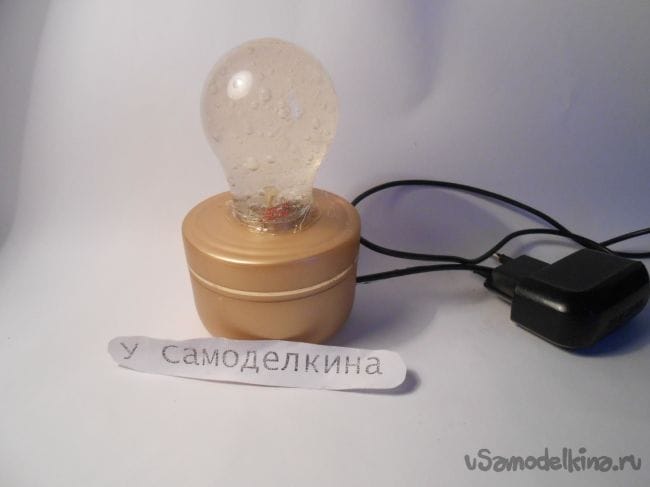

    В итоге получился недорогой ночник из подручных материалов, который удивит вас и ваших близких.
