Переделка настольной лампы на светодиоды

Переделка настольной лампы на светодиоды

Всем привет.

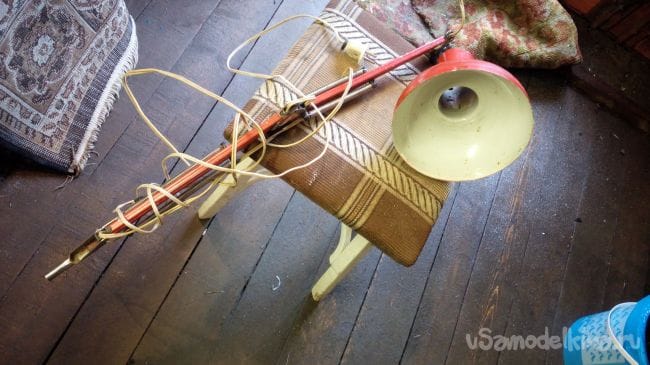

Переделываем настольную лампу с лампой накаливания на светодиодную матрицу 30 Ватт.

Материал:
Светодиодная матрица
Лист алюминия, профиль
Клёпки

Инструмент:
Электрический лобзик
Электродрель
Заклёпочник

Переделка настольной лампы на светодиоды
Переделка настольной лампы на светодиоды

Переделка настольной лампы на светодиоды

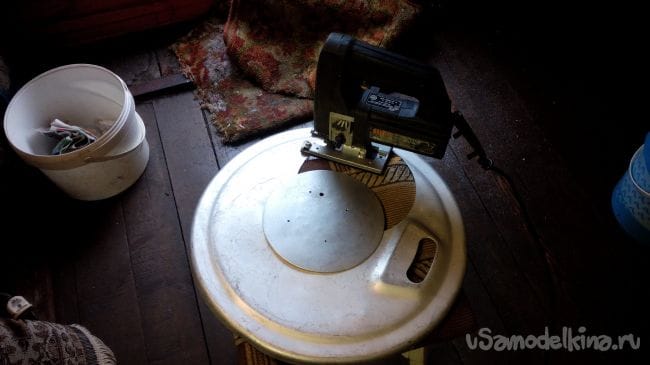

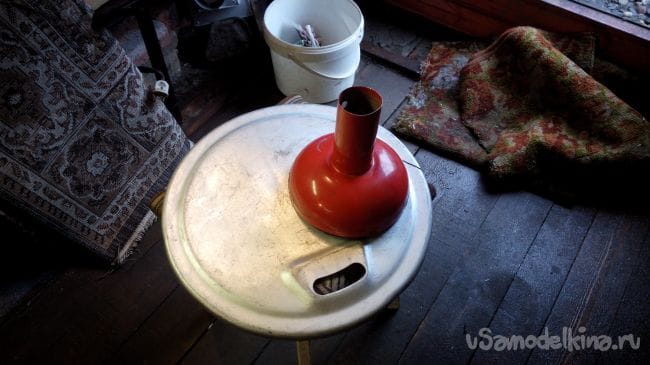

Выпиливаем лобзиком круг равный диаметру лампы. Я нашёл алюминиевую крышку от старой стиральной машины.
Переделка настольной лампы на светодиоды

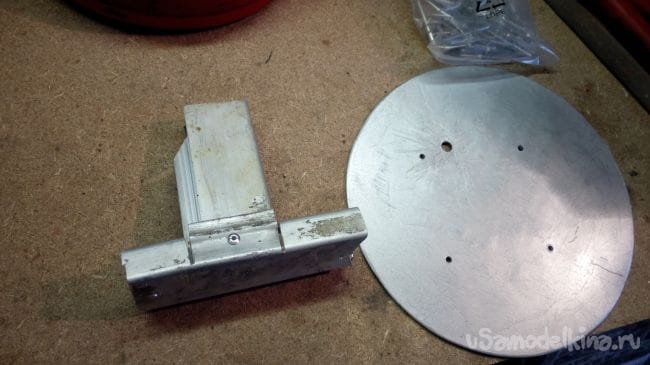

Отпиливаем от профиля два отрезка и скрепляем клёпками, чтобы поместились внутрь плафона.
Переделка настольной лампы на светодиоды

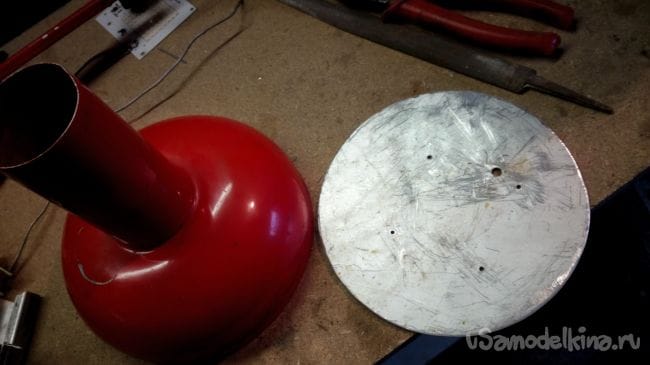

Примеряем матрицу по центру и сверлим отверстия под клёпки.
Переделка настольной лампы на светодиоды

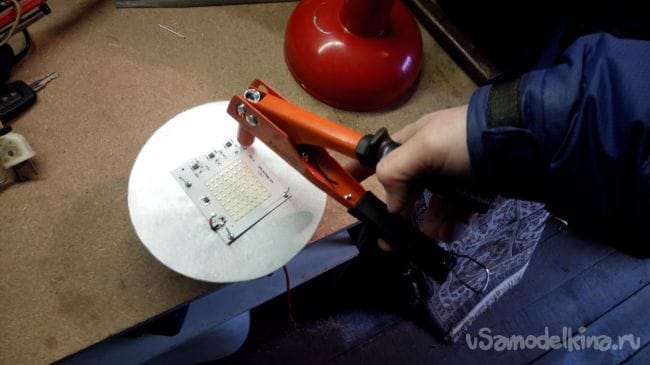

Клепаем
Переделка настольной лампы на светодиоды

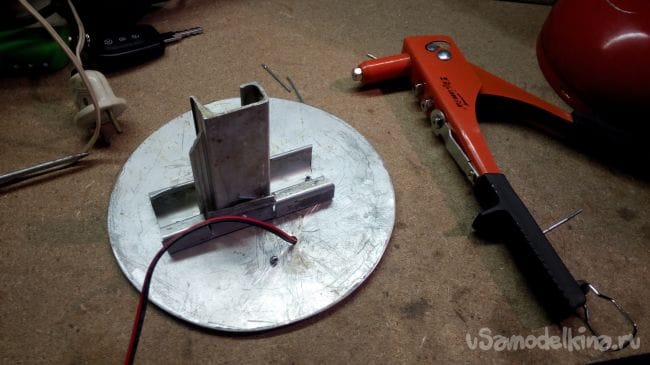

Клепаем профиль с внутренней стороны для лучшего теплоотвода.
Переделка настольной лампы на светодиоды

Вставляем конструкцию в плафон подсоединяем провода и закрепляем лампу.
Переделка настольной лампы на светодиоды

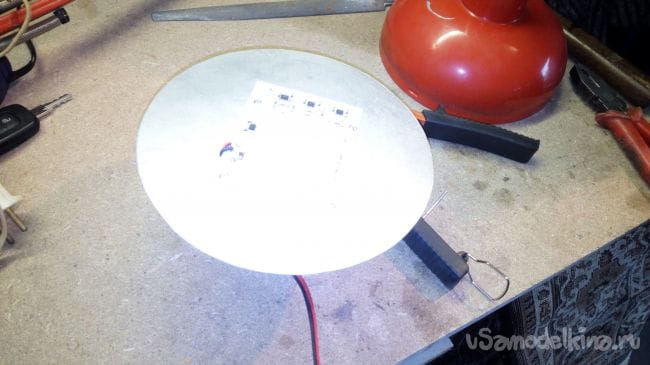

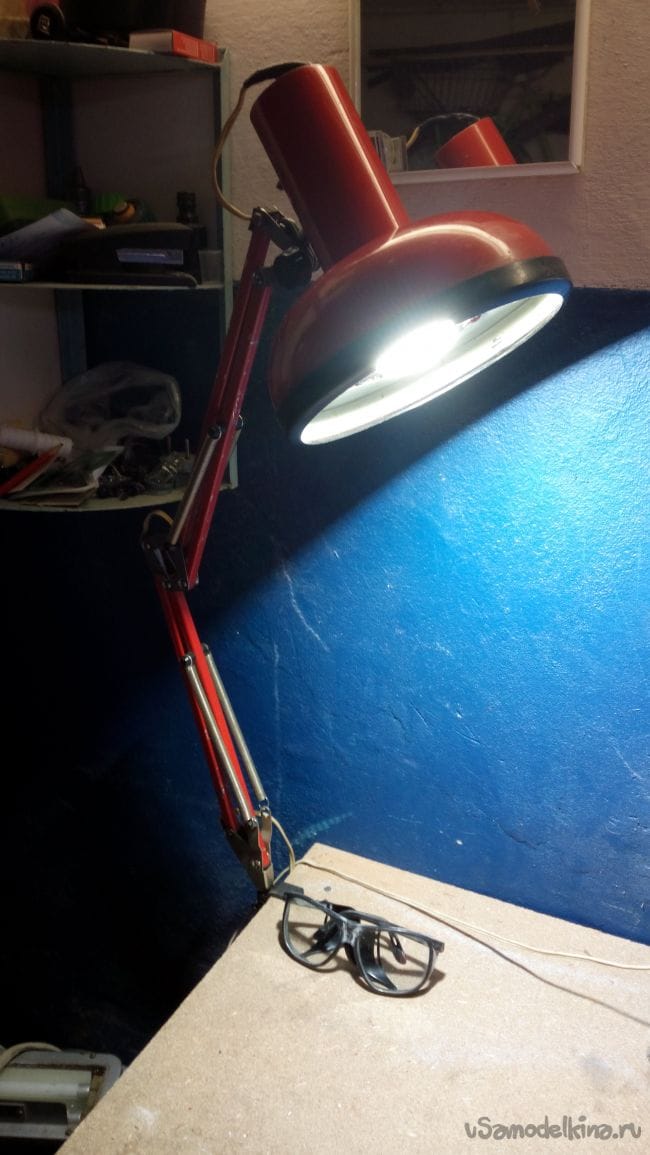

Всё готово. Всем спасибо за просмотр.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
16 комментариев
  1. Кудеяр
    Привет,.мне кажется для 30 ватт маловат теплоотвод ...я на такой радиатор крепил 10 ватную матрицу и она у меня сгорела через месяц.
    Правда ходит на протезах и устала раны штопать.
    1. Serguh Автор
      Привет теплоотвода хватает, делал для дома 10ватт матрицу на меньшем теплоотводе в малую настольную лампу, работает полгода не греется.
      Серж
  2. Кудеяр
    Еще вопрос к автору ,? Как матрица будет работать без термопасты ??
    Правда ходит на протезах и устала раны штопать.
  3. Иван_Похмельев
    Зачем приклёпывать матрицу? Только на винтовое соединение!
    1. Serguh Автор
      Алюминиевые заклёпки-быстро эстетично, никаких винтов.
      Серж
  4. Валерий
    А есть ещё вариант - закрутить туда диодную лампу Е27 ватт так на 15, да и хватит...
    ...Но-о-о.... Мы не ищем лёгких путей....

    Кстати... А матрица на 220?
    Але нови ностра алис!
  5. Делаюсам
    Цитата: Валерий
    Кстати... А матрица на 220?

    "Светодиодная матрица COB на керамической подложке. Цвет белый, температура свечения 6000K, мощность 30W, напряжение 220V, световой поток 2700Lm, PF 90, коэффициент CRI 80. Угол свечения 120 градусов. Размеры установочной пластины 46x45х4,5мм, светодиода 40x30х2мм, люминофора 25x25мм. Вес 11гр."
    Стоит в пределах 400р. Проще обычную светодиодную поставить. Для чего в настольной лампе такая мощь? Глаза портить?
  6. Serguh Автор
    Работает от 220, клепал без термопасты, плотно прилегает, теплоотвода хватает не нагревается. Конструировалась для гаража /мало света/ можно прикрепить в любое место, стоит 138 руб в Китае. Характеристики:
    Серж
  7. Кудеяр
    Цитата: Serguh
    работает полгода не греется.

    Радиатор должен греться иначе теплоотвод не работает.
    Правда ходит на протезах и устала раны штопать.
    1. Serguh Автор
      Я имел ввиду светодиоды не греются-радиатор тёплый.
      Серж
  8. Кудеяр
    Цитата: Serguh
    Я имел ввиду светодиоды не греются-радиатор тёплый.

    Может быть все из за того что это диоды CMD те что на светодиодной ленте поэтому им хватает подложки.
    Правда ходит на протезах и устала раны штопать.
  9. Иван_Похмельев
    Цитата: Sergu
    ... никаких винтов.
    ... Никакой возможности ревизии места соединения, например, для замены пасты. А для замены вышедшего из строя светодиода нужно высверливать заклёпки.
  10. Кудеяр
    Цитата: Иван_Похмельев
    Никакой возможности ревизии места соединения, например, для замены пасты. А для замены вышедшего из строя светодиода нужно высверливать заклёпки.

    За такую цену пасту не меняют -В ПОМОЙКУ
    Правда ходит на протезах и устала раны штопать.
    1. Иван_Похмельев
      То есть всю конструкцию радиатора в помойку вместо замены неисправной детали? Узнаю советский подход к списанию...
  11. Иван_Похмельев
    Понятно, почему не перегревается: судя по фотографии включённой лампы, мощность раза в два меньше заявленной.
  12. Кудеяр
    Цитата: Иван_Похмельев
    Понятно, почему не перегревается: судя по фотографии включённой лампы, мощность раза в два меньше заявленной.

    Узкий Глаз Жулик
    Правда ходит на протезах и устала раны штопать.
