Музыкальная акустика или приключения мастера отверткина!

Музыкальная акустика или приключения мастера отверткина!


Материалы: колонки, МП3 модуль (ссылка), усилитель (ссылка) провод ШВВП 2х0,75 – 3м, корпус для модуля, антенна, стабилизатор напряжения и тока 1180ЕН5А (5В, 1,5А), тумблер/выключатель, клеммная колодка, разъем для подключения питания 12в, тонкие соединительные провода, болтики и гайки на 3.

Инструменты: шуруповерт, сверла, баллончик с краской, бормашинка, напильники, отвертки, пассатижи, кусачки, паяльник.

Прочитав название самоделки у вас, скорее всего, возник вопрос, а почему «приключения мастера отверткина»? Всё очень просто, колонки которые я использовал, были старые, и с ними связана не одна весёлая история моей молодости, да и название само как то пришло в голову:) Итак, раз вы начали читать, будьте любезны прочитайте до конца, тогда и вопросы отпадут :) Свои самоделки с большего я делаю из нужды, в чем либо. На этот раз мне понадобилась «говорилка» в гараж, хотелось радио послушать и свою музычку покрутить. Чисто радио в гараже у меня есть, маленький динамик воспроизводит много высоких частот, и это порой меня нервирует. Сделаешь громче – бьет высокой частотой по ушам, а если тихо, то не фига не слышно. Как видите, из-за своих придирок мне и пришлось делать более менее достойную акустику. Барабанные перепонки требовали хорошего плотного баса :). Вариант покупки у меня отпал сразу, не стоит оно того. А вот что-либо сделать из имеющихся материалов, это да, можно. Для сотворения «говорилки» я взял музыкальную МП3 доску (всё время хохочу от перевода на алиэкспрессе), ну а проще МП3 панелька/модуль. Штука эта довольна популярная и народ её врезает практически во всё!!! Вот с неё пожалую и начну, так будет понятнее, сначала МП3 панелька, а потом колонки.

МП3 панелька стоит не дорого и очень подходит как неплохой бюджетный вариант воспроизводящий звук. Она считывает трэки с внешнего носителя (ЮСБ СД) и выдает звук, усилителя мощного у неё нет, поэтому нужно иметь свой. Для начала я заказал у чина товарища панельку и занялся поиском достойного «домика» для нее. Перерыв всё «нужное барахло» нахожу вот такую железную коробку.
Музыкальная акустика или приключения мастера отверткина!

Музыкальная акустика или приключения мастера отверткина!

«Сойдет для гаражной бухалки» - подумал я и остановился на этом варианте (других просто не было). Вот что это за прибор, и как он попал в мои руки, не помню и всё. Похож на деку, которая вставлялась в более большой прибор. С обратной стороны есть контактный разъем, маленькие ручки на лицевой панели говорят, что моя версия на правильном пути. Маленькое отверстие с правой стороны и кнопка с подписью «рег», наталкивают на мысль что это подстройка. С милливольтами всё понятно, а вот cm что такое, я не знаю, может проводимость? Если кто знает, говорите, интересно послушать будет.

Ладненько, открываем и смотрим что там внутри.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Вот когда вижу такую надпись, то прям гордость берет, «Сделано в СССР» как эталон надежности, добротности и веры в светлое будущее.
Это разъем, про который я говорил выше (папы) :) ОТК тоже есть, всё как положено.
Музыкальная акустика или приключения мастера отверткина!

Музыкальная акустика или приключения мастера отверткина!

Качество дорожек на высоте, всё четко припаяно. Кстати, кнопки я выпаивал обычным строительным феном, и совдеповские дорожки не отпали от большой температуры. Это еще раз говорит о добротности совдепоской платы. Уважаю вещи такого рода!
Алюминиевую лицевую панельку (тоненькая) я заменяю на обычную текстолитовую, для врезки туда МП3 модуля.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Вот такую панельку я буду врезать. Она отличается от других дешёвой ценой, отсутствие блютуза и питанием от 5В.
Музыкальная акустика или приключения мастера отверткина!

Прорезаю отверстие в текстолите и алюмишке (которая потолще).
Музыкальная акустика или приключения мастера отверткина!

Перехожу к «начинке» моей музыкальной «говорилке». Располагаю все «внутренности» на уже опустевшей плате.
Музыкальная акустика или приключения мастера отверткина!

Запитывать «говорилку» буду от АКБ 12В.
Музыкальная акустика или приключения мастера отверткина!

МР3 доска просит 5В, для понижения напряжения (с 12В на 5В) ставлю стабилизатор напряжения и тока 1180ЕН5А, Т.е всем известная КРЕНка. 1.5 А хватит «за глаза» для МР3 модуля.

Теперь надо усилитель звука. Был у меня один чинайский мини усилок, решил его поставить в отсутствии других. Мощность у него слабая 2х3Вт, кушает 5в. До этого я его проверял и он неплохо «мурлыкал» для такого малыша.
Музыкальная акустика или приключения мастера отверткина!

Подпаиваю все провода.
Музыкальная акустика или приключения мастера отверткина!

На всякий случай делаю охлаждение микросхемы, это будет заодно и крепление.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Настал момент истины и я подключаю МР3 модуль с усилителем. Но странное дело, из динамиков раздаётся плюханье и хрюканье, но не как не музыка. Блин, е-моё, что за фигня. В расстроенных чувствах я мысленно перебираю возможные косяки. На ум приходит только одно, здох усилок!!! Так и получилось, выпаял я его и подключил от флеш плеера, результат тот же что и с МР3 модулем. Ладно, сдаваться я не намерен и доведу дело до конца. А вообще, в этой самоделки меня преследовали сплошь одни неудачи, знаете, бывает такое, делаешь что то и как говориться всё с рук валиться, то усилок сгорит, то краска плохо ложиться (дело с колонками). Я хоть и не верю в вещи такого рода как «нехороший взгляд», но вот порой сталкиваешься с таким и начинаешь задумываться. Дело в том, что я принес свою «говорилку» на работу, и по наличию свободного времени делал ее. Когда всё было готово, и я собирался протестить работоспособность, один человек завистливо посмотрел (прям видно было как чела коробит) на моё изобретение и всё……пи..ец, не фига не запускается. Дальше меня стали преследовать косяки с этой самоделкой (как и писал выше). Самоделка растянулась на неопределенное время. Такая очередь косяков порой «выбивает» меня из колеи на некоторое время, но также стимулирует побороться и «добить» задуманное. Получается как мотиватор действий. Интересно, было ли у кого что-то похожее, прошу поделиться, с удовольствием прочту.

Пришлось опять обращаться к чина друг :), благо усилков у них завались на любой вкус и мощность!!!
Музыкальная акустика или приключения мастера отверткина!

Мой выбор падает на скромный кит набор. Усилитель выполнен на микросхеме TDA7297 и имеет выход мощности 2х15Вт. Ну и отлично, еще даже и лучше, бухать будет громче! А пока жду усилок, необходимо прибарахлиться ещё кое-чем.

К примеру, нам будет необходима клеммная колодочка для подключения провода колонок.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Не повредит и разъем (мама) для подключения «говорилки»!
Музыкальная акустика или приключения мастера отверткина!

Обязательно нужна и кнопка включения.
Музыкальная акустика или приключения мастера отверткина!

Ну и антенну берем в эту банду. Была у меня одна без крепления, пришлось придумывать его.
Музыкальная акустика или приключения мастера отверткина!

Вовнутрь вставил кусочек дюбель гвоздя для жесткости.
Музыкальная акустика или приключения мастера отверткина!

Просверливаю и ставлю две силиконовые прокладки. Силикон держит хорошо и антенна в выдвинутом состоянии не падает. Если бы знал что найду другую (опишу немного ниже), то столько бы не колупался, ну да ладно, тоже опыт.
В задней части вырезаю под выключатель, разъем, сверлю под антенну. Под клеммную колодку не надо, буду использовать родное (по центру).
Музыкальная акустика или приключения мастера отверткина!

В роли ножек, я использую обычные резиновые пробочки из-под лекарственных препаратов.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Хорошая штука, мне самому понравилось.
Музыкальная акустика или приключения мастера отверткина!

Я их прикрепил при помощи болтика на 3. Можно на клей, можно и на двухсторонний скотч.
Задняя панель во всей красе!
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Чисто случайно нашёл в гараже ещё одну антенну. Передо мной стал мучительный выбор, оставить старую или всё-таки новую крепить. Найденная в гараже антенна была уже с готовым креплением и была красившее, это и перевесило, фиг с ним, ставлю новую!!!
Музыкальная акустика или приключения мастера отверткина!

Старое отверстие от первой антенны пришлось закрыть болтиком.
Музыкальная акустика или приключения мастера отверткина!

Итак, время «бежит» и чина друг :) радует меня кит усилком :).
Музыкальная акустика или приключения мастера отверткина!

Уже не первый раз заказываю в этом магазине, всё четко, хороший продавец, пока не подводил!
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Набор состоит из микросхемы, 2 электролита, 2 пленки, 2 резистора, 1 диод и плата.
Паять такое шчасце мне только в радость!
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

На плате всё написано, куда и что подключать и паять.
Микросхеме нужен радиатор, и если место позволяет, не скупитесь на его размер.
Музыкальная акустика или приключения мастера отверткина!

Наученный горький опытом я сначала решил проверить усилитель на работоспособность и только потом пихать его в корпус. Погонял его немного, потрогал радиатор, греется, ну и нормально, он и должен греется. В корпусе место позволяло, и для большей уверенности я креплю дополнительный радиатор.
Музыкальная акустика или приключения мастера отверткина!

А вот теперь можно и крепить всё в корпусе.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Микросхему необходимо намазать термопастой и покрепче прикрутить к радиатору.
МР3 доска работает на таком чипе (может кому интересно).
Музыкальная акустика или приключения мастера отверткина!

"Говорилка" практически готова и я решил доработать пульт, вы спросите, что же там дорабатывать, всё готово уже и так. Однако можно внести одну деталь, при помощи которой станет намного удобнее в обращении.
Музыкальная акустика или приключения мастера отверткина!

Стянул я вот такую магнитную полоску. Сверху пластик, а снизу магнитная клейкая лента.
Музыкальная акустика или приключения мастера отверткина!

Отделяем магнитную ленту и нужный кусочек клеим на наш пульт.
Музыкальная акустика или приключения мастера отверткина!

С таким «магнитным» пультом очень удобно, можно крепить на любые металлические поверхности будь то стелаж в гараже или холодильник дома. Да и стоит взять в привычку в конце прослушивания класть пульт на акустику. Так он точно не потеряется!!!
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

По моей задумке ручки и окантовка остается серым цветом. Когда всё черное, тоже не очень, смотреться будет топорно.

Теперь перехожу к колонкам. Это не значит, что я в такой последовательности всё и делал, просто так удобно описывать, понятней будет и вам. Не люблю когда всё в кучу. Вот они, мои красавицы :) Сонет 10АС-231
Музыкальная акустика или приключения мастера отверткина!

Да, доставалось порой им. Когда то давно эти колонки шли в вместе с проигрывателем, который за ненадобностью отдала мне моя тетушка. Я с радостью всё приволок домой и давай мудрить с подключением. Проигрыватель я использовал как усилок. Звук брал из магнитофона «Весна», пропускал через проигрыватель и на колоночки. Получался древний музыкальный центр, ну и что, бомбил он не плохо. В то время уже делали колонки типа фазоинвертор, которые полезно использовали обратный ход диффузора динамика. Мои колоночки отличались довольно хорошим басом не смотря на свой небольшой размер. Поэтому, как только у моего дружбана появилась машина, им было суждено поселиться на задней панельки нашей «крутой» шестерки.
Музыкальная акустика или приключения мастера отверткина!

Порылся в старых архивах и нашёл фотку нашей «ласточки». Эхххххх были времена, весело было, лет по 18 нам было. Ночи напролет мы катались, и низкочастотный бас вырывался из форточки нашей машины. Восстанавливая колонки я ностальгировал и воспоминал прошлые времена. Думаю у каждого есть какая либо вещь, которая напоминает об определенном промежутке времени, а если он веселый и приятный, то восстанавливать такую вещь вдвойне приятнее. И вот прошло примерно лет 15 и мне понадобились мои колоночки для «говорилки», я решил их восстановить и дать «вторую жизнь» насколько это можно. Нашлись они на даче моего товарища, Пашка не сильно бережно с ними обращался и одну колонку пришлось собирать по запчастям.
Частотная характеристика.
Музыкальная акустика или приключения мастера отверткина!

1988 года выпуска.
Музыкальная акустика или приключения мастера отверткина!

63 Гц на «низы» не так уже и плохо.
Внутри одной колонки я нахожу вот такую плату. Похоже на фильтр.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Динамик.
Музыкальная акустика или приключения мастера отверткина!

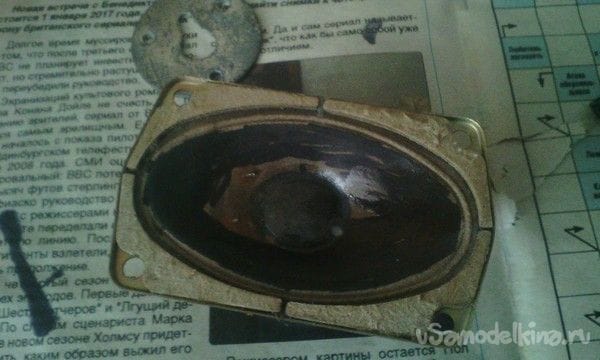

На одном динамике с обоих сторон клеммные контакты были в ужасном состоянии.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Разбираю колонку на детали для покраски.
Музыкальная акустика или приключения мастера отверткина!

Со вторым динамиком всё отлично.
Музыкальная акустика или приключения мастера отверткина!

Только запылился слегка :)
Музыкальная акустика или приключения мастера отверткина!

Высокочастотные.
Музыкальная акустика или приключения мастера отверткина!

Обозначение динамиков.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Разобранные колонки заношу в гараж для покраски.
Музыкальная акустика или приключения мастера отверткина!

Защитные решёточки решил тоже запылить, разница видна визуально.
Музыкальная акустика или приключения мастера отверткина!

Не буду утомлять вас чересчур подробными фотографиями покраски колонок, лучше опишу весь процесс. Купил я баллончик черной автомобильной краски и начал красить колонки. До этого этим баллончиком я красил корпус своей «говорилки», естественно на колонки не хватило. С большего запылил, но остались пробелы, и оставлять косяково не хотелось, совесть не позволяла. Поехал за вторым, но оказалось что именно такого нет, был той же фирмы только не для авто, универсальный. Читаю состав и сравниваю со старым, одно и тоже, ну тогда норм и покупаю универсальный. Эх….блин, как говориться в поговорке «Знал бы прикуп, жил бы в Сочи». Колоночки мои уже сутки отстояли и я, не подозревая о грядущей беде, берусь докрасить. Начинаю пылить и сразу чувствуется, что краска как то фигово ложиться. Пройдясь по всем деталям один раз, к ужасу замечаю, что в некоторых местах старую краску «подняло», вид стал такой, как будто колонки потрескались. Блиннннннн косяк!!! Мелкие трещины были не везде, но их хватило, что бы испортить мне настроение!!! Состав красок одинаковый, время для высыхания дал, что не так??? В этот день бессмысленно было уже что-то делать. Позже прихожу в гараж с мелкой наждачной и легенько прохожу по пятнам с трещинами. Ох, муторная работа, но надо. Поехал я третий раз за краской, на этот раз выбрал лак-краску для тормозных колодок (бывает и такое). Жидковатая была, подальше надо баллончик относить, но запылила она неплохо. Я описал весь процесс специально для тех людей, которые думают, что это всё делается легко и просто.

Покрашенные колонки собираю и припаиваю динамики.
Музыкальная акустика или приключения мастера отверткина!

Диффузор динамиков за время выцвел и через сеточку смотреться будет не очень красиво. Черным маркером можно легко восстановить цвет.
Музыкальная акустика или приключения мастера отверткина!

И так с каждым.
Ну, вот наконец-то мои восстановленные колоночки. Так как «говорилка» имела белые ручки и окантовку, то колонки тоже в тему. Аккуратно подкрашиваю окантовку белой краской.
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Пару фотографий завершенного проекта!
Музыкальная акустика или приключения мастера отверткина!
Музыкальная акустика или приключения мастера отверткина!

Ну, вот такая музыкальная акустика у меня получилась. Сделал, посмотрел со всех сторон, жалко стало в гараж заносить :). Неплохо получилось!!! Единственное что немножко омрачило меня, так это непонятный фон, который даёт панелька (проверено). Дело в том, что когда включена панелька, неважно радио или с флешки играет, слышен фон похоже на писк, но немного ниже. Когда включаешь погромче, то звук перебивает писк, ставишь на паузу, опять слышен противный фон. Такое ощущение, что в нутрии поселилась толпа комаров, и они хором пытаются мешать мне слушать музыку :). Я уже 2 таких (именно таких) сделал своим знакомым, и самое обидное, что у них всё нормально, а у меня не совсем. Может кто сталкивался с такой проблемой? По этому поводу я не сильно парюсь, на Алишке их валом, и можно подкупиться запасной.

В общем, я остался доволен проведенной работой, мне понравилось восстанавливать колонки и ностальгировать. «Говорилка» получилась красивая и даже немного стильная что ли. Надеюсь служить мне будет моя музыкальная акустика верой и правдой!!! Спасибо за внимание, всем успехов в творчествостроении!!!!!!
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
3 комментария
  1. Иван_Похмельев
    слышен противный фон. Такое ощущение, что в нутрии поселилась толпа комаров,
    Если писк, то это не фон, а шум. Фон - от сетевого напряжения, его частота 50 или 100 Гц. Но это так, уточнение терминологии.
    Чтобы уменьшить шум, попробуйте на входе КР1180ЕН5А проставить не электролит, а керамику на 0,33...1 мкФ, можно в параллель к электролиту. На выходе тоже керамика не помешает, от 0,1 мкФ и выше.Другой возможной причиной может быть неудачная разводка нулевого провода.
    Заодно поверните перпендикулярно к плате радиатор КРЕН'ки: у Вас эффективно работает только одна его сторона.
    А сам рассказ мне понравился: по делу и с юмором.
  2. alexgameplay Автор
    Цитата: Иван_Похмельев
    А сам рассказ мне понравился: по делу и с юмором.

    Спасибо. Я стараюсь что бы читателю была предоставлена не просто сухая статистика, а подобие маленького рассказа. Так и самому приятнее и людям будет легче читать и понимать.


    Цитата: Иван_Похмельев
    Если писк, то это не фон, а шум. Фон - от сетевого напряжения, его частота 50 или 100 Гц.


    Я запитывал "говорилку" derisive от АКБ, что бы избежать паразитных гармоник, синусоид и прочей сетевой гадости. Да и в гараже эл-ва нет, поэтому только 12В. Для теста всегда стараюсь запитывать схемы от АКБ (крона, пальчики, литионка).

    Двум знакомым "врезал" точно такие (сам заказывал), запитаны они были от сетевого блока питания. Там всё норм, работают как часы, видно мне не повезло xaxa Да и фиг с ней, сгорит - закажем новую, а пока музыку погромче сделаю yahoo

    Забыл предоставить схему подлючения КРЕНки. Но там всё просто, два конденсатора и всё. Помню ставил два электролита, керамики точно не было.

    А усилитель на TDA7297 неплох. Я заказал 2 шт, и одну отдал знакомому, он ставил на мотоцикл на передние колонки. Говорит нормально звучит.
    Но мне больше понравился усилитель на TDA7377, он по мощнее, сейчас делаю акустику в машину.
    Лужу, паяю - ЭВМ подчиняю!!!
    1. Иван_Похмельев
      Я запитывал "говорилку" от АКБ,
      Про АКБ я из описания понял, а про фон и шум - уточнение терминологии.
