    Яркий фонарь с широким углом освещения


    Доброго времени суток. Был у меня когда-то фонарик. Питался от батареек типа С, светил так себе, но качество корпуса и внешний вид мне нравился. И вот недавно нашел я его в кладовке. Внутренности (перегоревшая лампочка, поцарапанный отражатель и окисленные контакты батарейного отсека) отправились в мусор, а корпус я использую в данной самоделке. Пожалуй начнем.

    Материалы и инструменты

    - старый фонарь (корпус)
    - яркие светодиоды
    - радиатор
    - dc-dc step-up mt3608
    - li-ion 18650
    - контроллер заряда li-ion батареи
    - провода
    - паяльник
    - термоклей
    - секундный клей
    - термопаста
    - уплотнитель

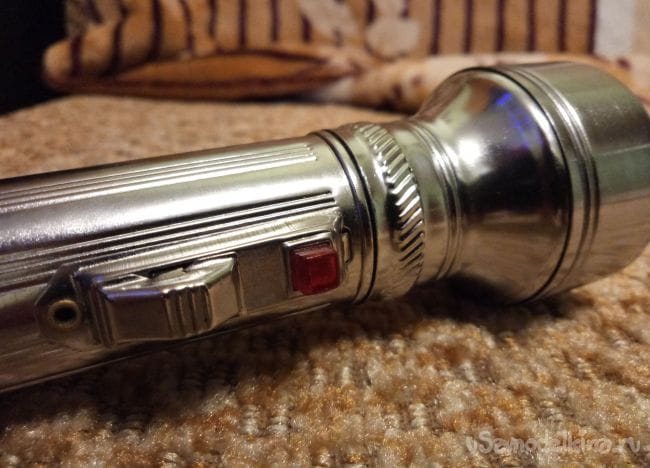

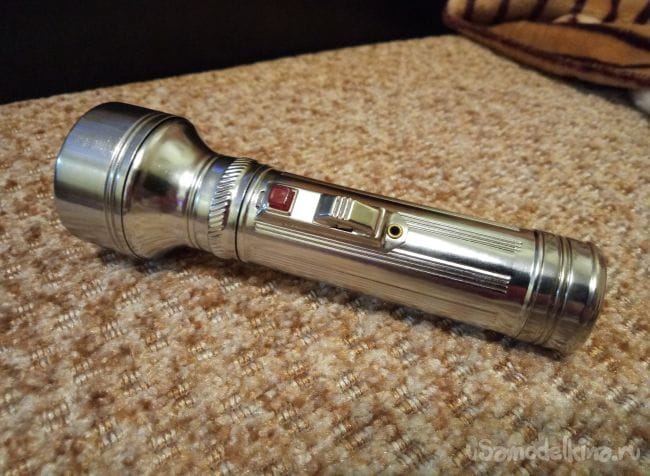

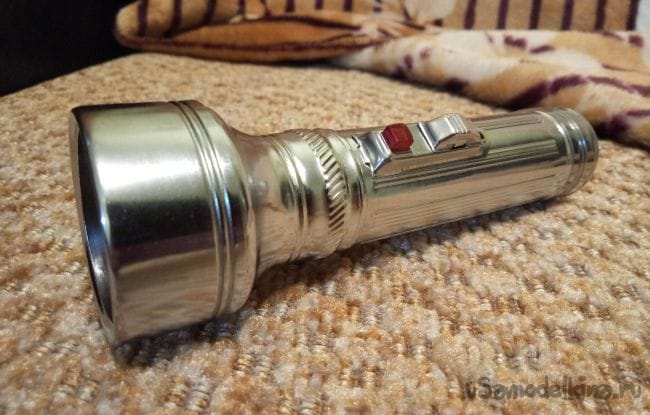

    Корпус фонаря у меня такой:

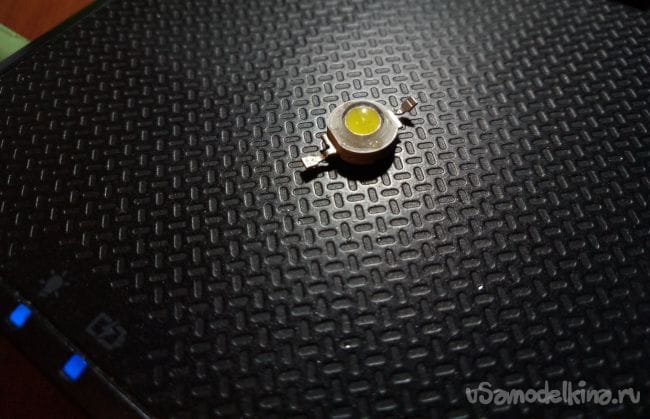

    Начнем с припаивания светодиодов на контактную площадку. Я использовал 4 белых сверхъярких светодиодов мощностью 1 ватт каждый. Заказывал на Али.

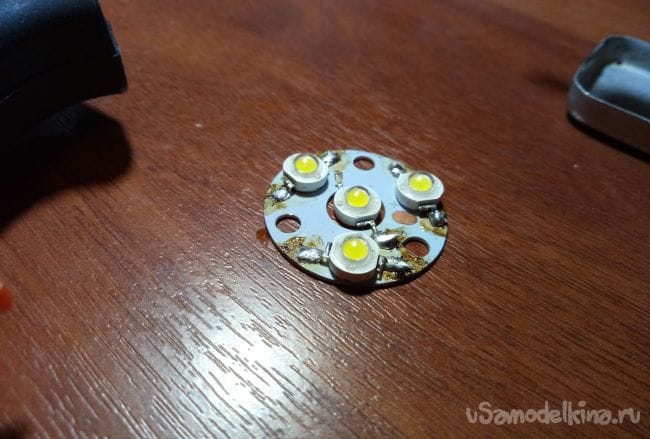

    Получилось так:

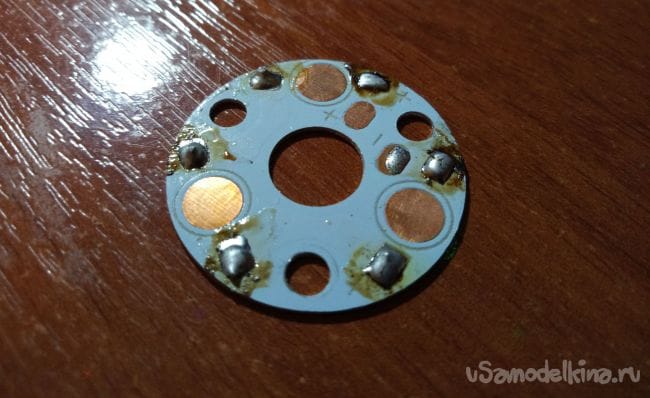

    Светодиоды припаяны последовательно. Далее берем радиатор

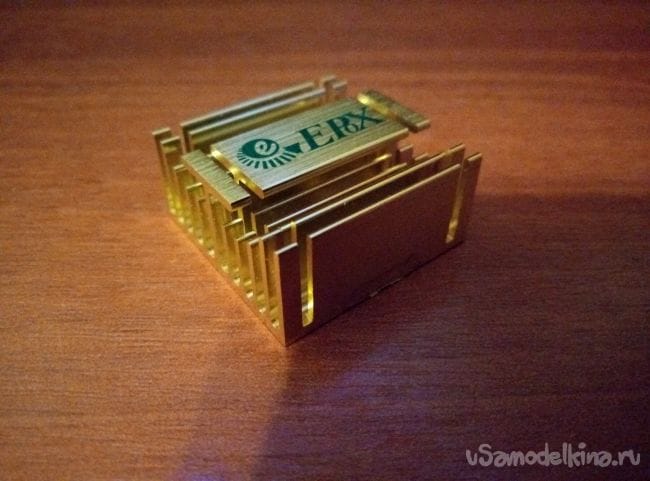

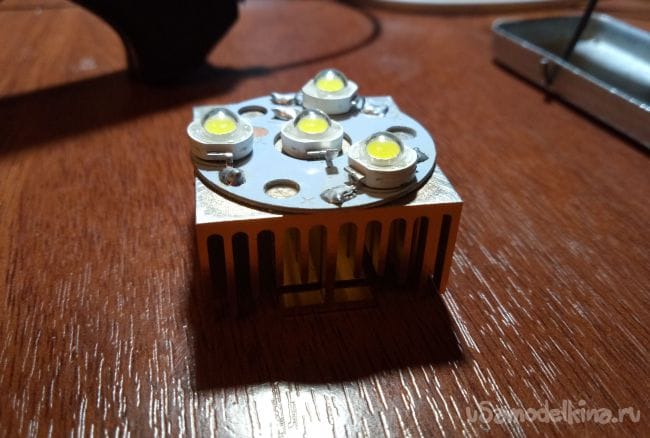

    (я взял от старой компьютерной матплаты), наносим термопасту, капаем немного секундного клея и плотно прижимаем детали друг к другу на несколько секунд.

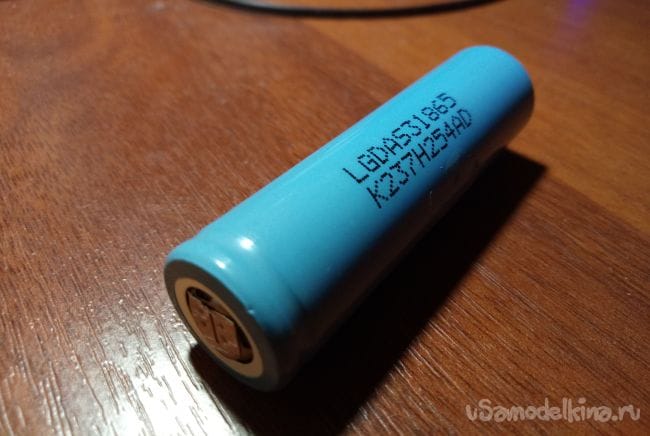

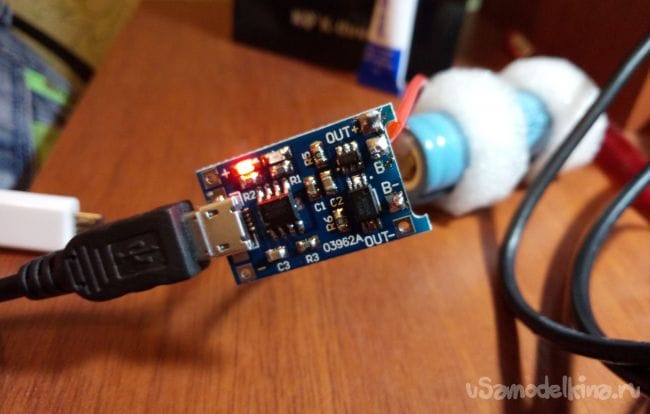

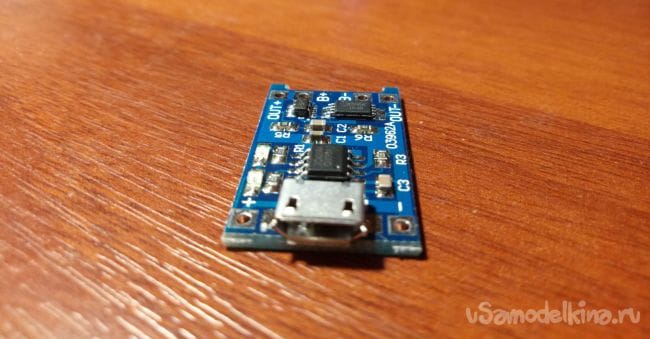

    Далее берем аккумулятор 18650 и контроллер заряда с защитой.




    Быстро припаиваем провода к контактам аккумулятора не допуская сильного нагрева.

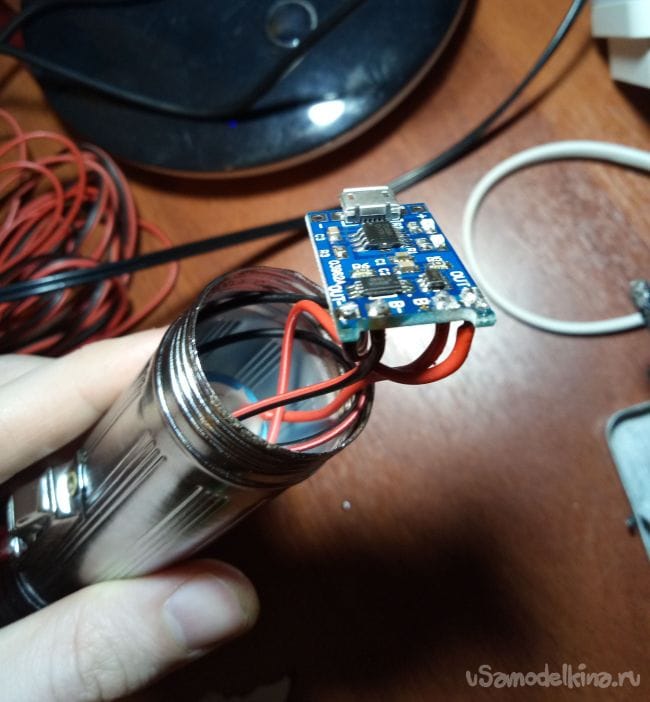

    Другие концы проводов припаиваем к плате контроллера заряда/разряда соблюдая полярность. Все проверяем, вставляем в корпус фонаря.

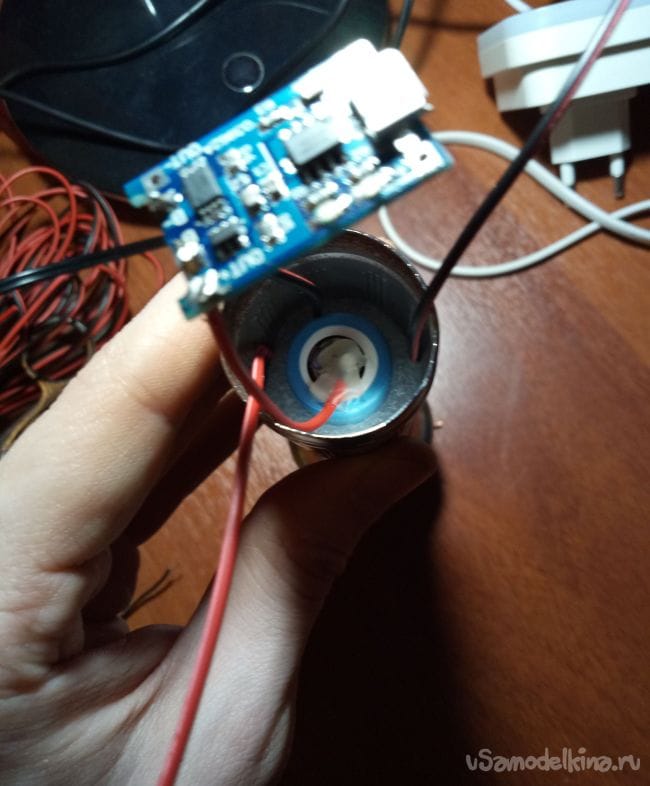

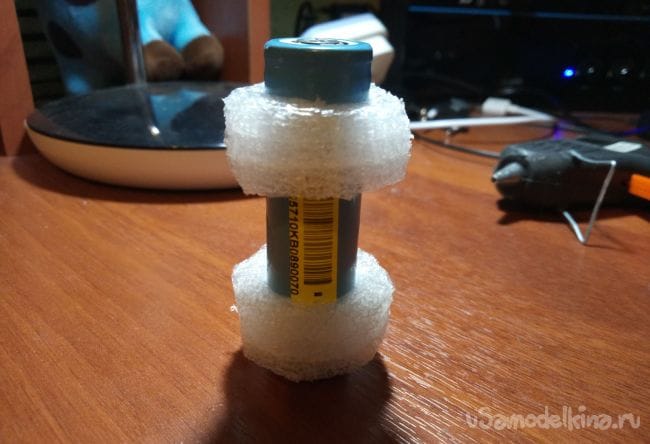

    Чтобы батарея плотно сидела внутри фонарика, я вырезал 2 кольца из уплотнителя и надел их на батарею. Вот так:

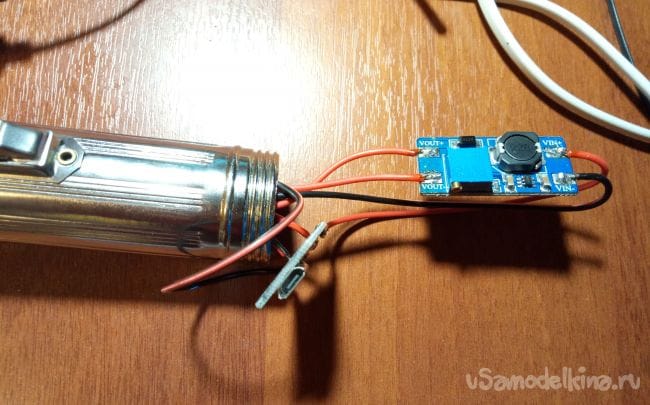

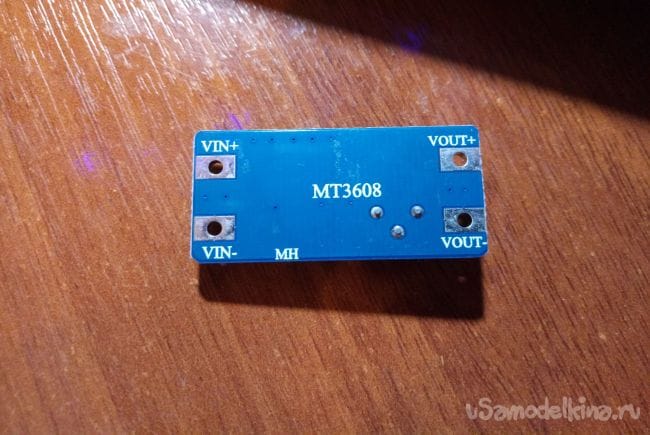

    Затем минусовой провод от контроллера заряда я припаял через выключатель фонарика к минусу dc-dc преобразователя, а плюс напрямую к плюсу преобразователя.




    К выходным контактам преобразователя припаиваем светодиоды. Вставляем светодиоды на радиаторе в корпус и закручиваем крышку.

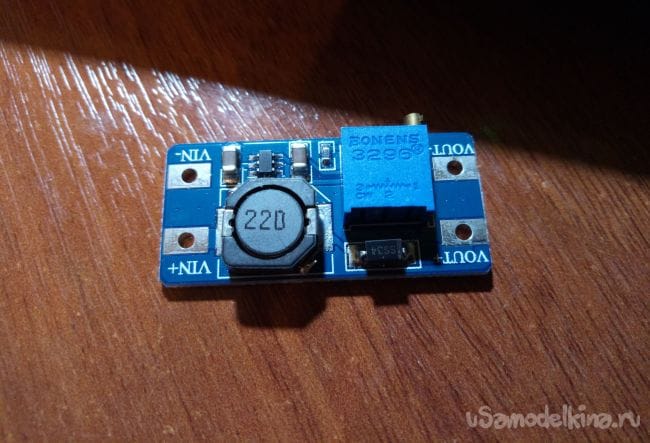

    На повышающем dc-dc преобразователе с помощью переменного резистора подбираем такое напряжение, чтобы светодиоды горели достаточно ярко, но в тоже время нагрев радиатора был не сильным. Я выставил напряжение 12.5В.

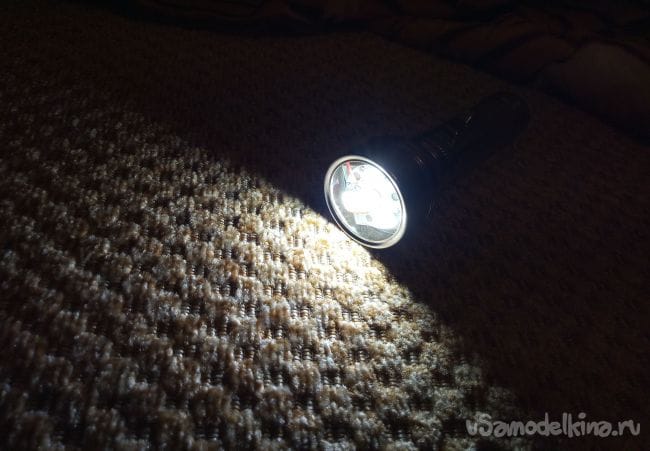

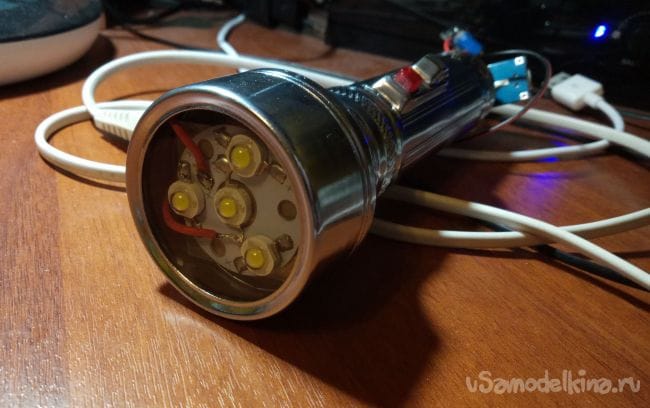

    Фонарик светит очень ярко вблизи, вдаль практически не светит, но задачу я ставил сделать фонарь с широким углом освещения. Очень хорошо освещать дорогу перед собой.



    Всем спасибо!
