Моя летающая тарелка С - 152 - 03 «Луна»

Дорогие авиамоделисты, здравствуйте.
Очень рад новой встрече с вами.
Очень мне захотелось рассказать историю о моей "летающей тарелке"


Хорошо иметь в деревенском доме большой чердак. Вы спросите, к чему бы я про это стал говорить? Да к тому, что на таком чердаке можно много чего интересного откопать!

А новое, как известно – это хорошо забытое – старое. Вот я и нашёл на чердаке свою недостроенную авиамодель.

Небольшая предыстория постройки.

Идея с постройкой авиамодели с дисковым крылом не первый раз посетила меня.
Много слышал и читал про всякие НЛО, летающие тарелки, про пришельцев из космоса.

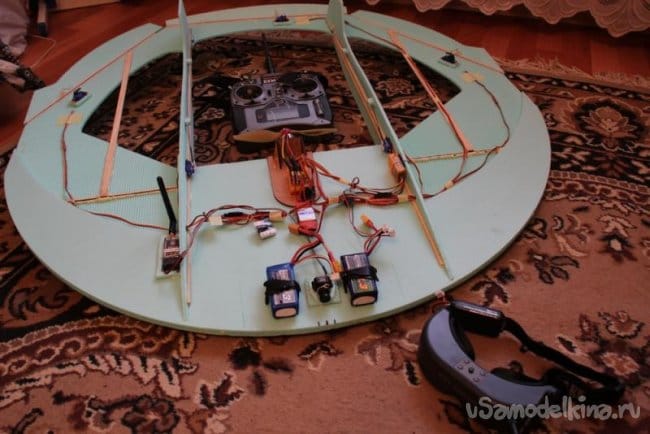

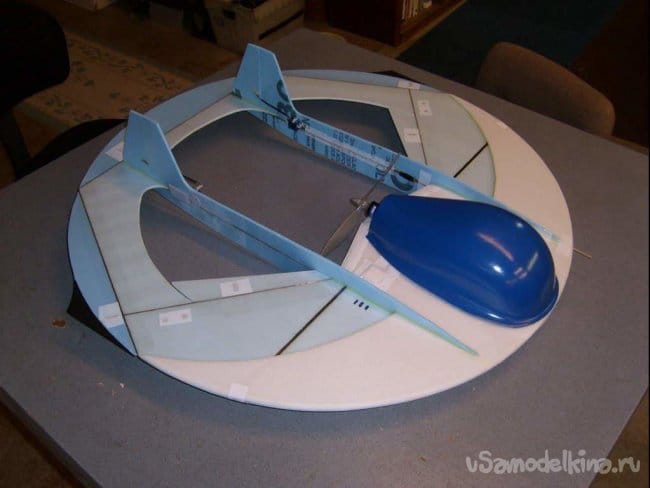

Наконец я обнаружил на одном зарубежном сайте очень любопытную модель и решил построить такую же.


Вот видеоролик о полёте такой авиамодели, которая называется пенолётом кольцевого типа или ГеоБат.

Пробежавшись по интернету, обнаружил большое разнообразие подобных моделей.

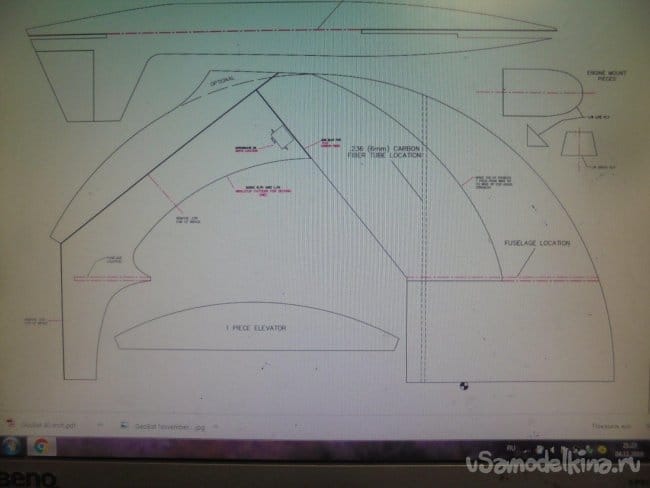

Взяв за основу вот этот чертёж, я приступил к работе.

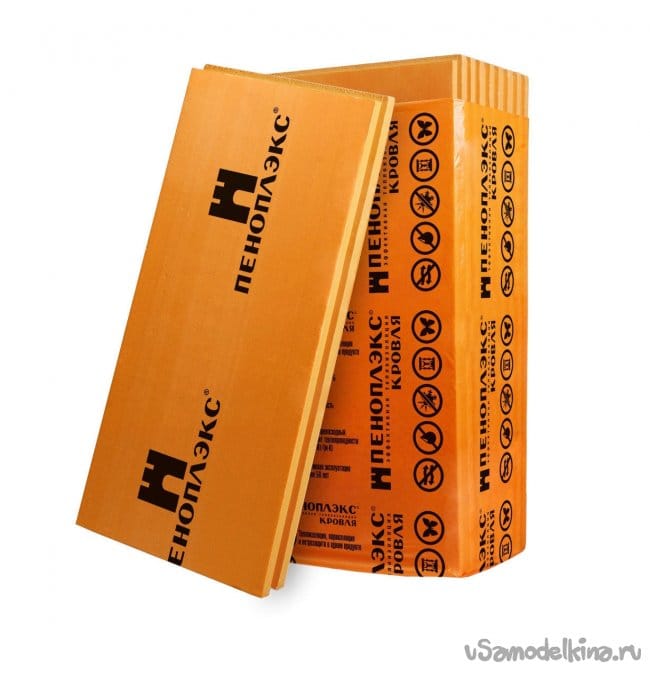

Материалом для будущей модели мне послужил листовой утеплитель «Пеноплекс», белого и серого цвета. Толщиной 20 мм.

В некоторых местах я применил потолочную плитку (потолочку) .

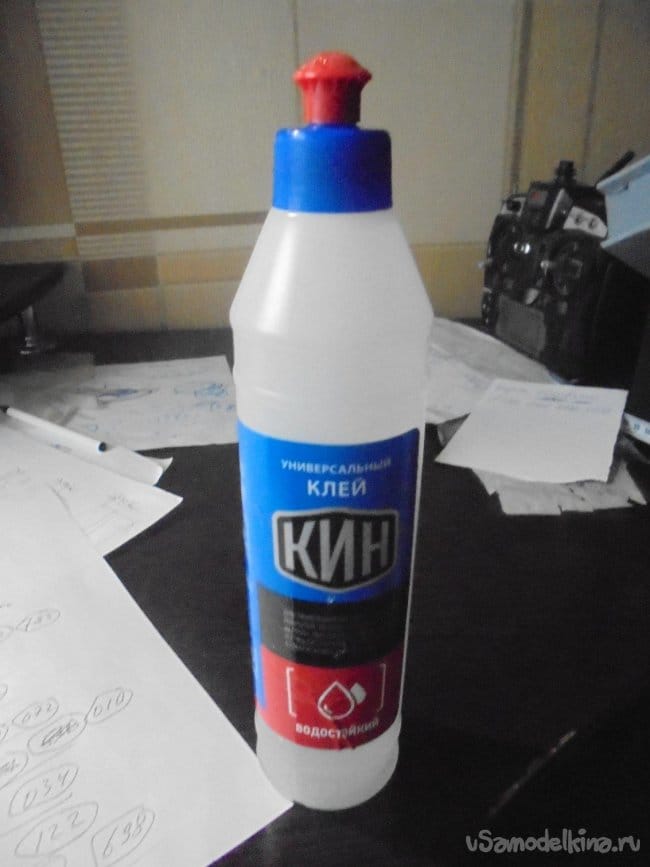

Клеил всё на универсальный, водостойкий, клей «КИН».

Для художественного оформления использовал цветной скотч.
При навеске элевонов применил двухсторонний скотч, который после изолировал прозрачным скотчем.

Главное достоинство этой модели – это очень малое количество вырезаемых деталей.
Все детали вырезаны прямо из листа утеплителя, толщиной 20 мм. без всякой обработки . Поскольку диаметр модели - 1000 мм. пришлось основную конструкцию склеивать из нескольких частей.

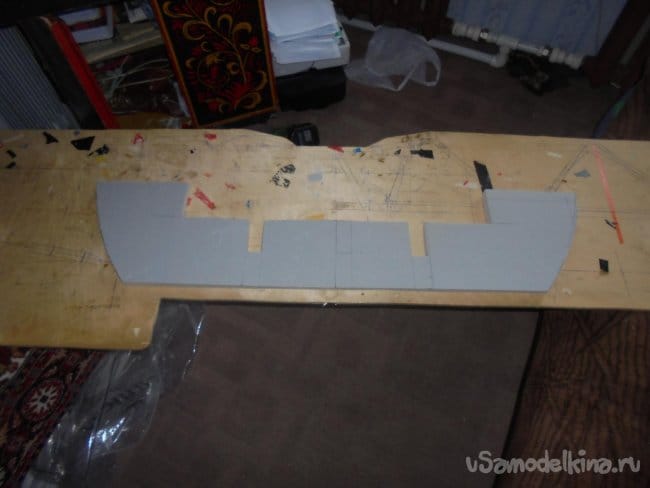

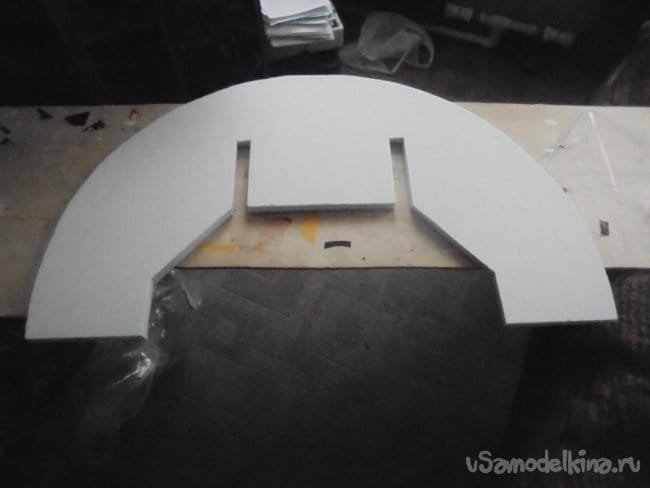

Это передняя часть.

Это средняя часть,

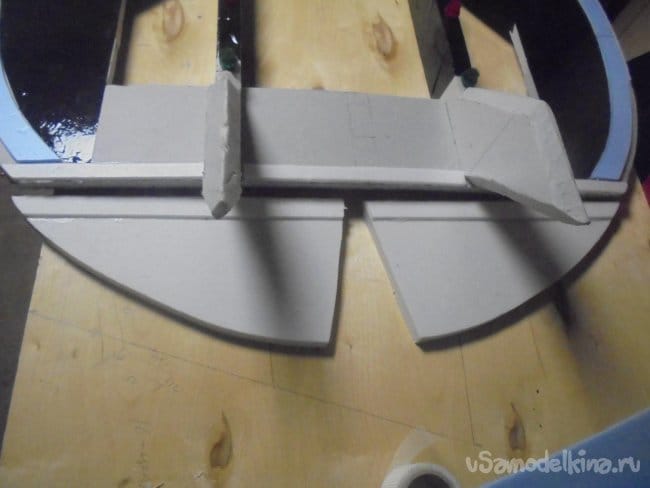

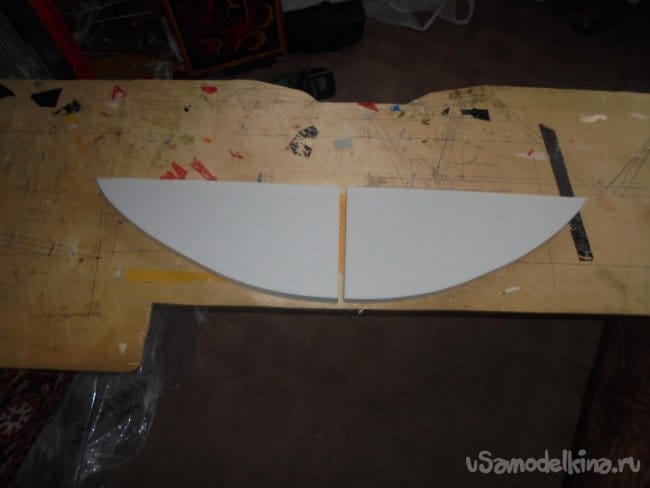

А это третья часть, из которой при разрезе на две половинки, получились заготовки для элевонов.

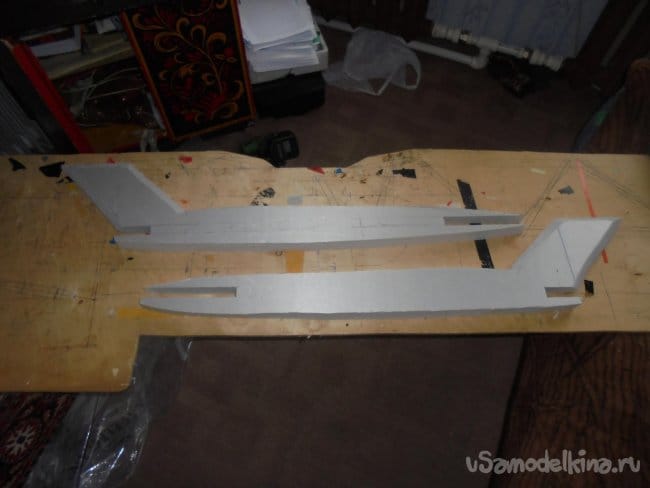

Вырезаны две заготовки горизонтальных балок, вместе с килями.

Вот и все детали.

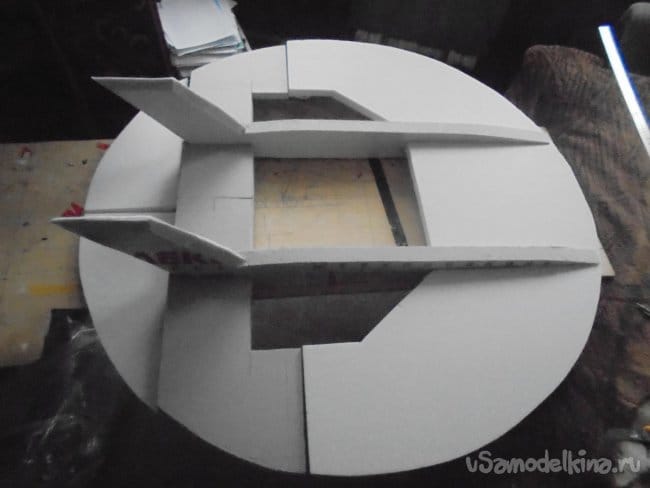

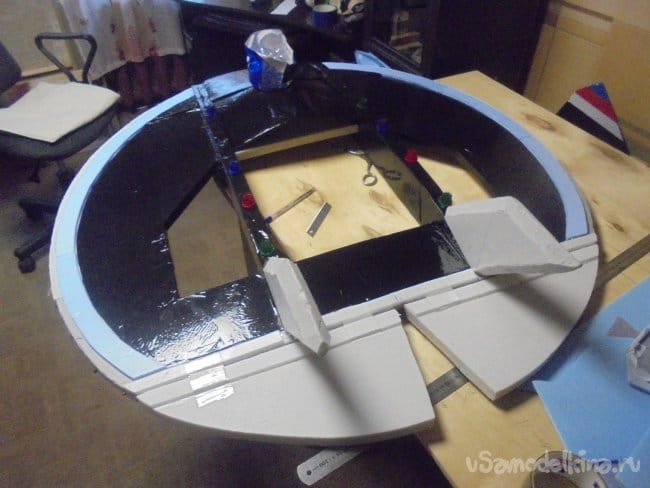

Осталось их только склеить в единое целое, что я и сделал.

Для подсветки модели использовал старые ёлочные гирлянды.
По всей длине окружности проделал дырочки, в которые вставил лампочки, провода уложил в проделанную канавку и заклеил полукруглыми полосками из потолочки.

В балках тоже сделал канавку для проводки и отверстия для патрончиков от лампочек. Лампочки, установленные на балках вставлены в цветные колпачки из оргстекла.

Лампочки, установленные по окружности, покрашены цветным лаком. Ёлочные гирлянда очень старые, в то время ещё не делались гирлянды из светодиодов.

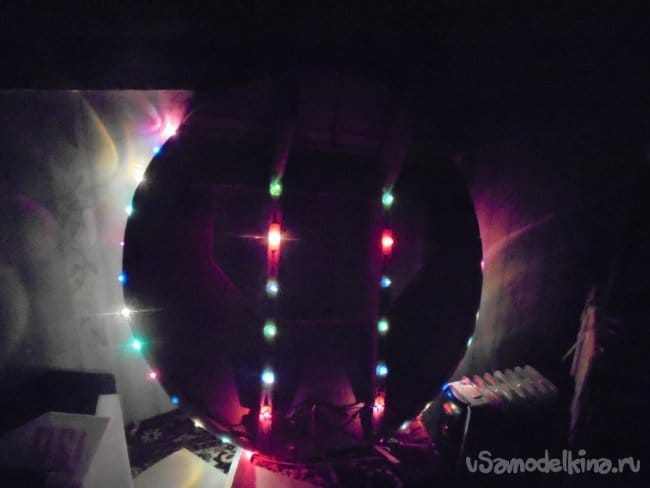

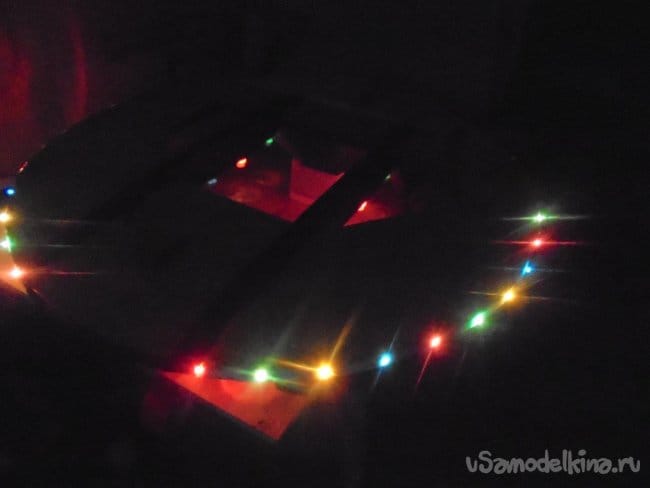

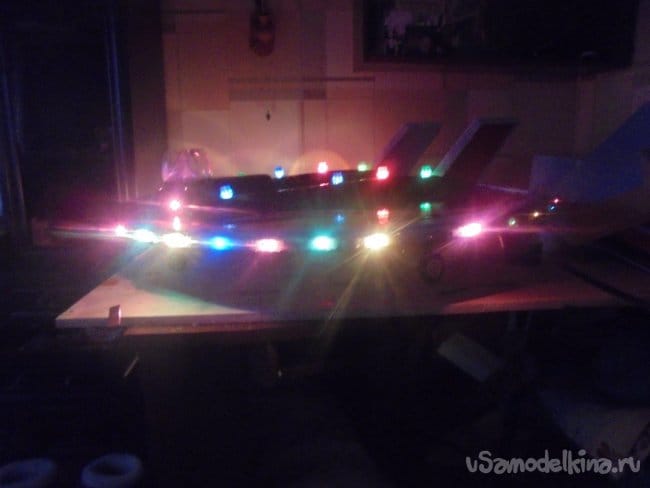

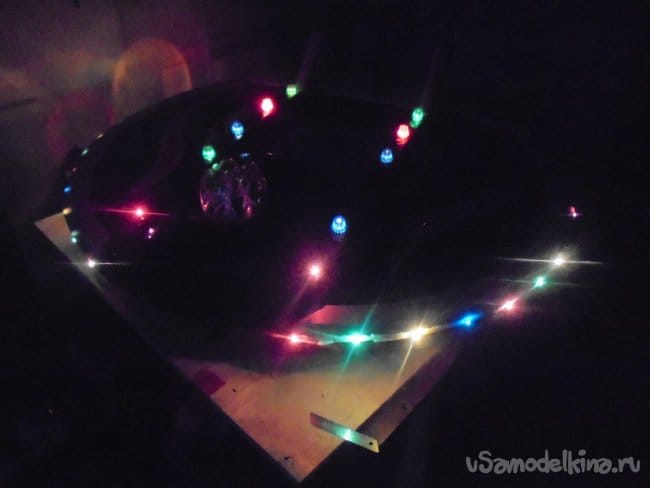

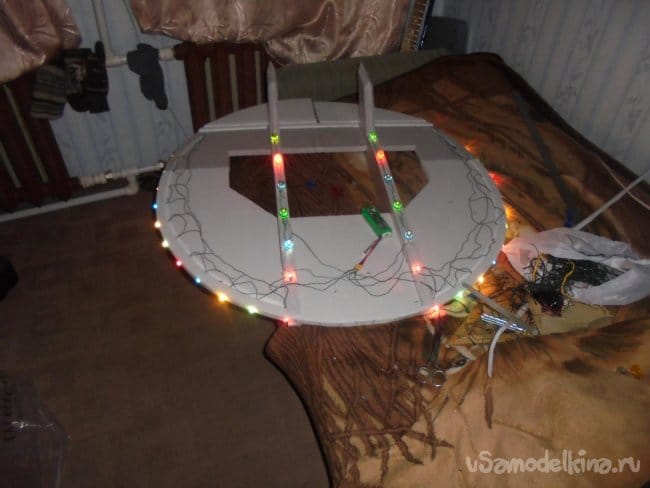

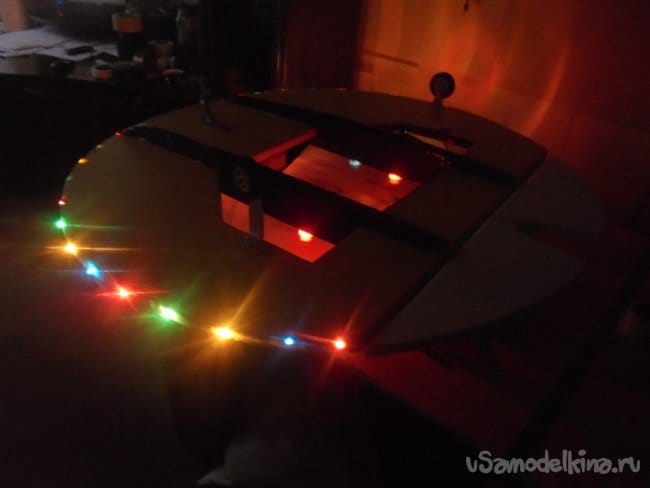

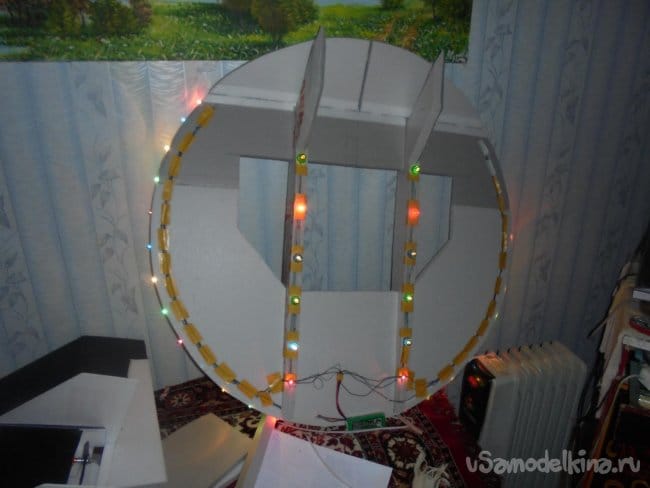

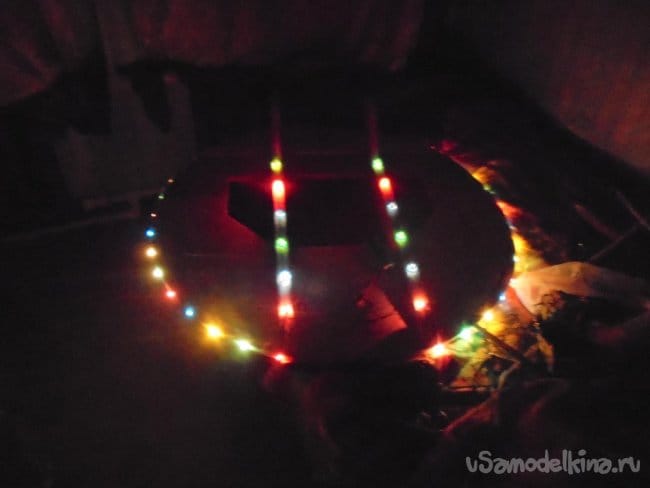

Проверка работы цветовой подсветки.

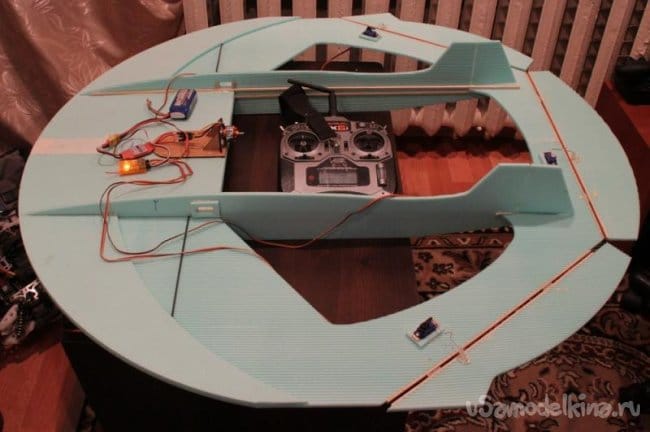

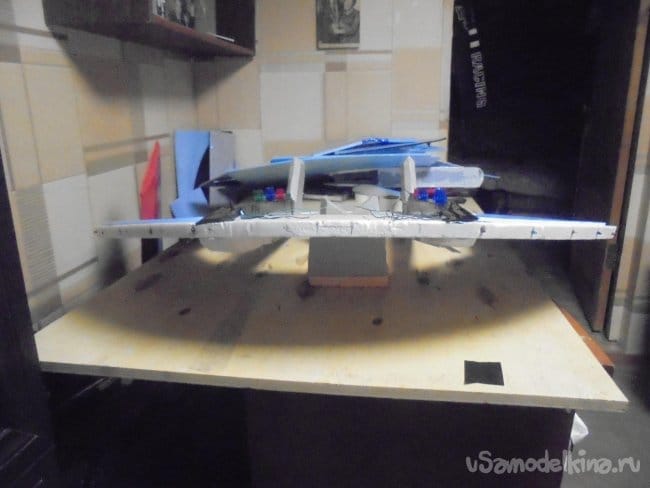

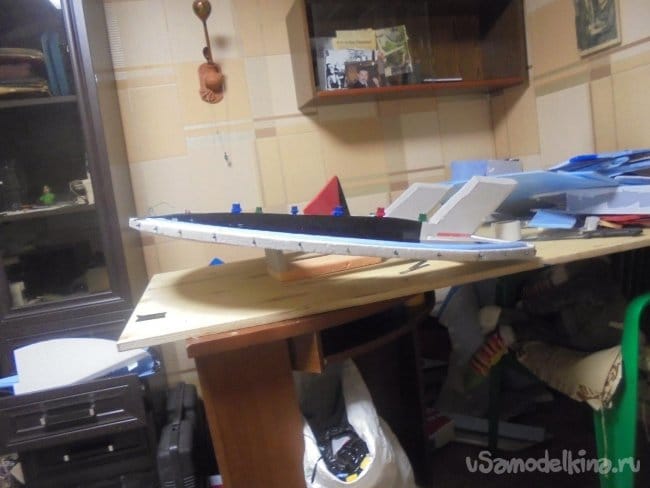

Вот в таком виде я и обнаружил модель на чердаке.

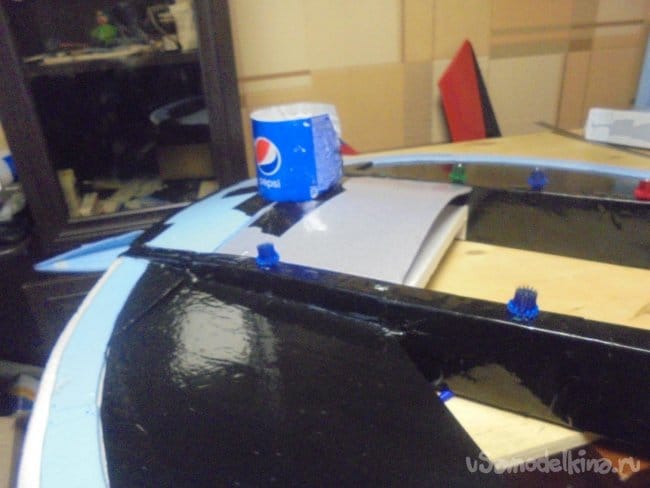

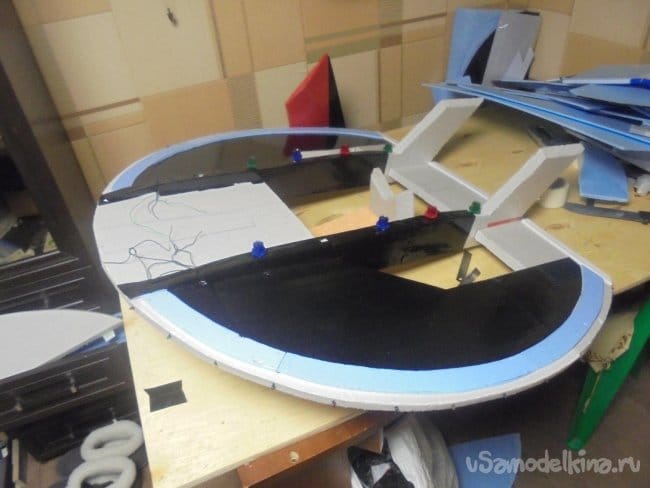

Горизонтальные балки обтягиваются чёрным скотчем.




Долго думал, какую кабину сделать на эту модель.
Вначале хотел на место пилота посадить фигурку солдатика, которого слепила из пластилина моя правнучка.

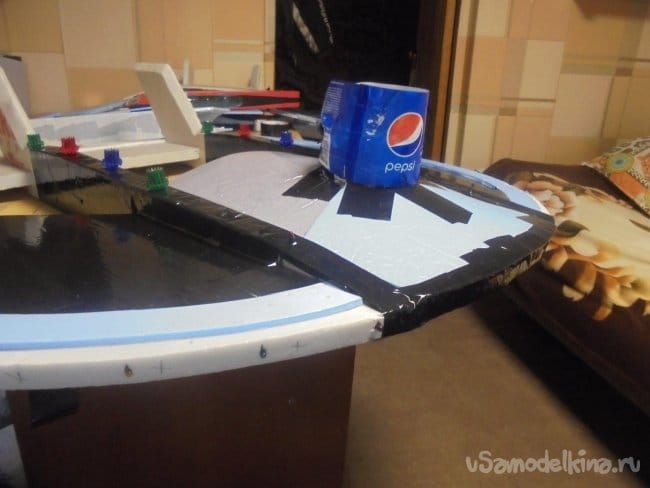

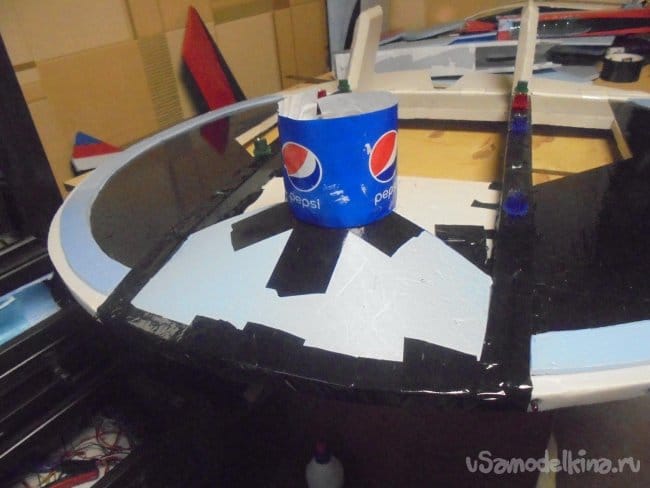

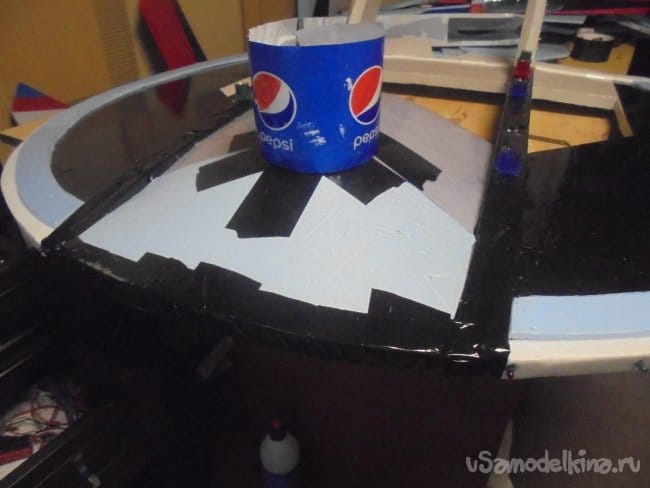

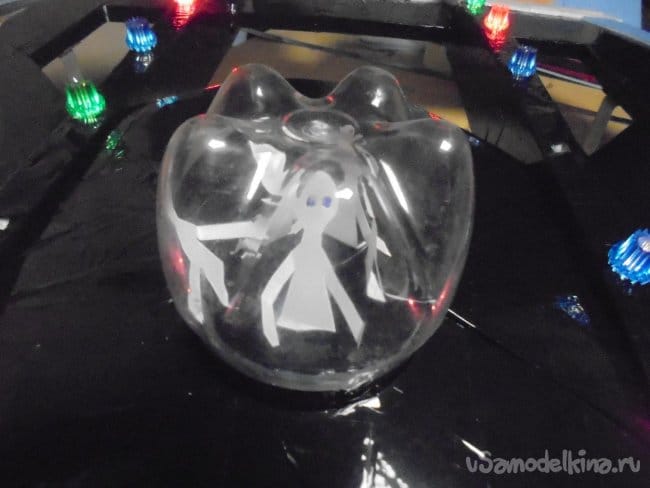

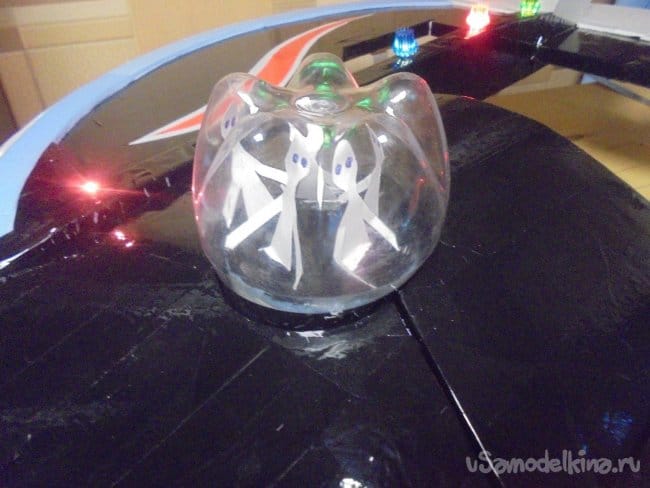

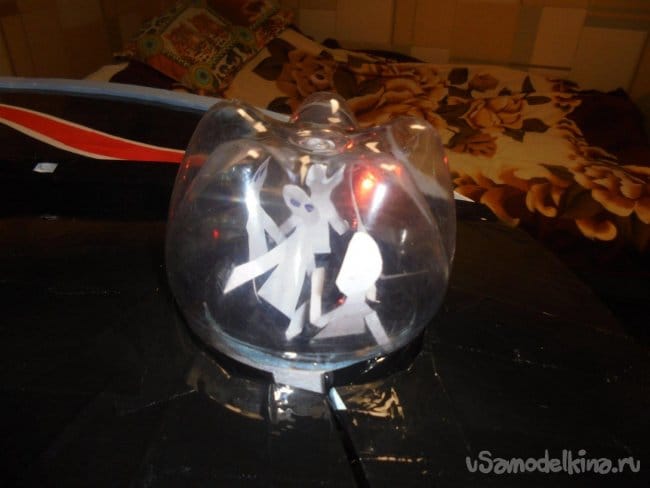

После долгих размышлений решил сделать кабину из донышка пластиковой бутылки и посадить в неё «гуманоидов».

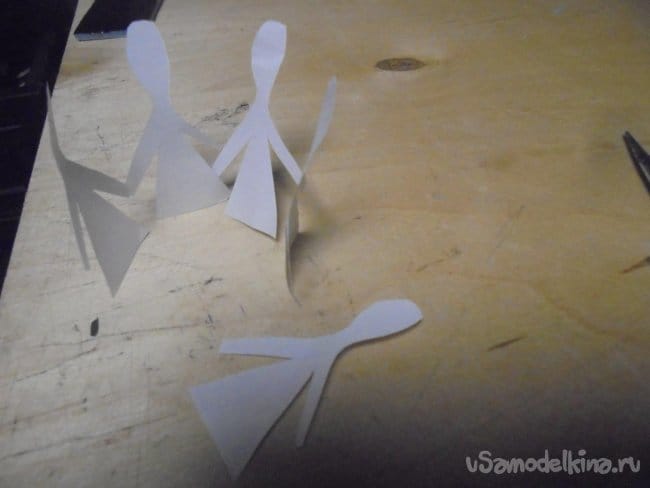

«Пришельцев – гуманоидов» вырезал из бумаги А4.

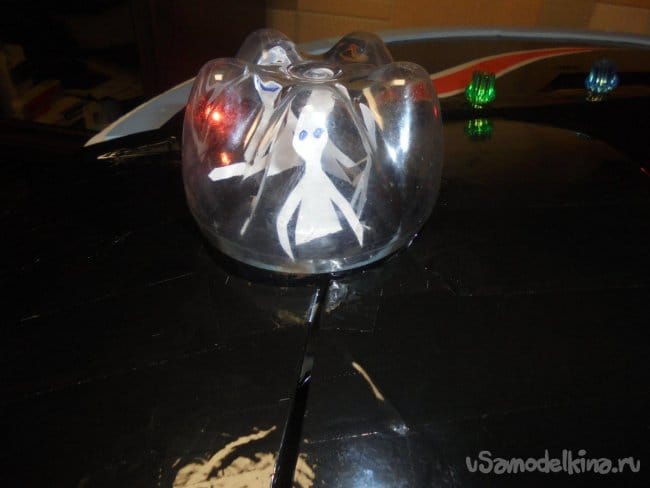

Глазки нарисовал шариковой ручкой и посадил в кабину. Очень весёлая компания пилотов получилась.

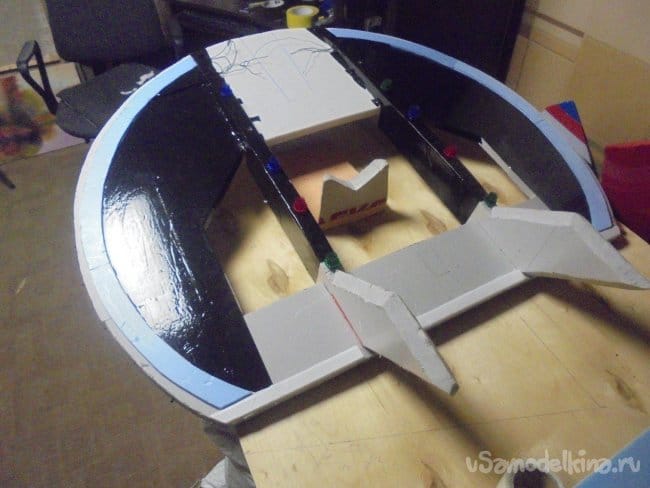

Выкроил переднюю, панель фюзеляжа и вклеил.



Подогнал по месту заднюю панель фюзеляжа , которая закрывает моторный отсек. Под ней расположена вся электроника и аккумулятор.

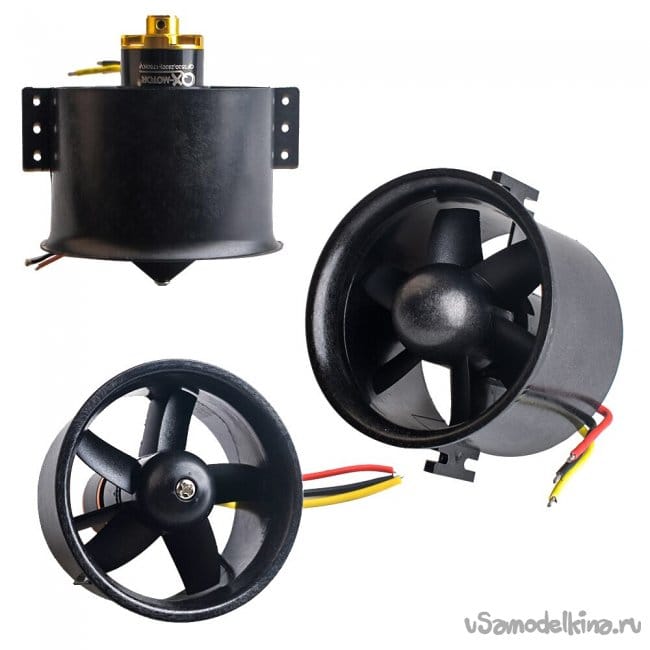

Ещё до начала постройки этой модели, я планировал сделать её, как бы универсальной, с возможностью быстрой замены одного двигателя на другой. Хотел использовать на ней импеллер или мотор.
Моя летающая тарелка  С - 152 - 03 «Луна»

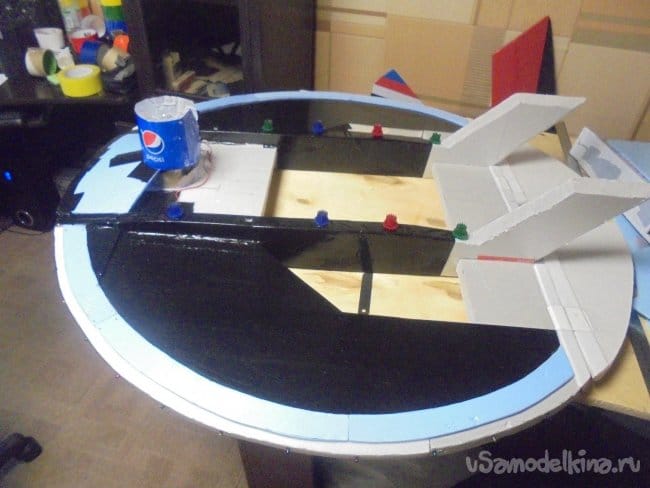

Обтянул модель цветным скотчем.

Когда очередь дошла до шасси, вспомнил, что шасси остались от другой модели. Очень пригодились.

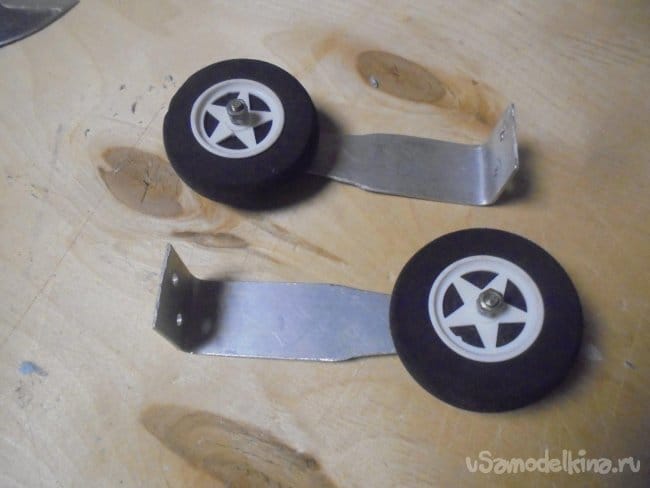

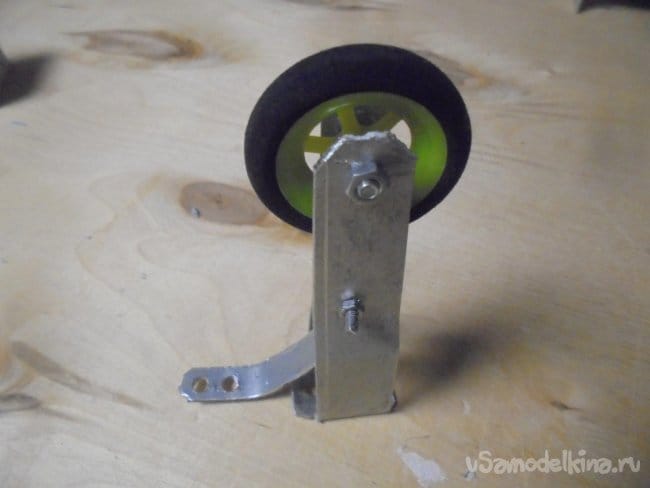

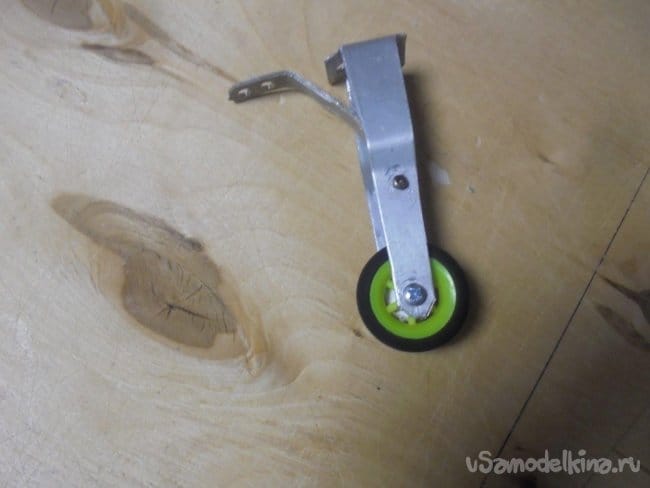

Стойки изготовлены из полоски алюминия, толщиной 3 мм. Колёса покупные.

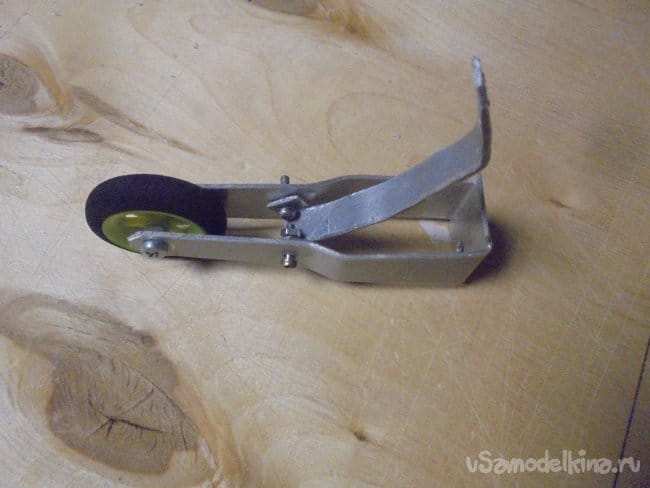

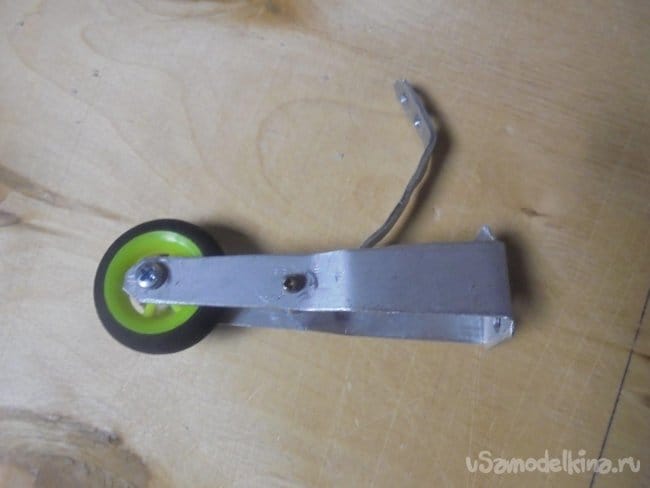

Передняя стойка более сложной конструкции.

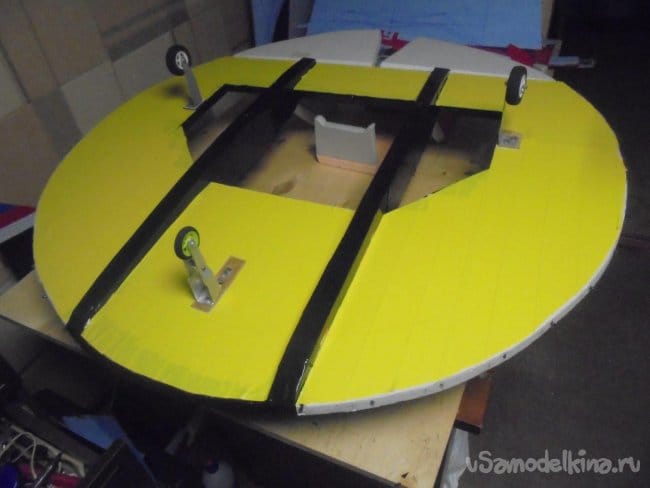

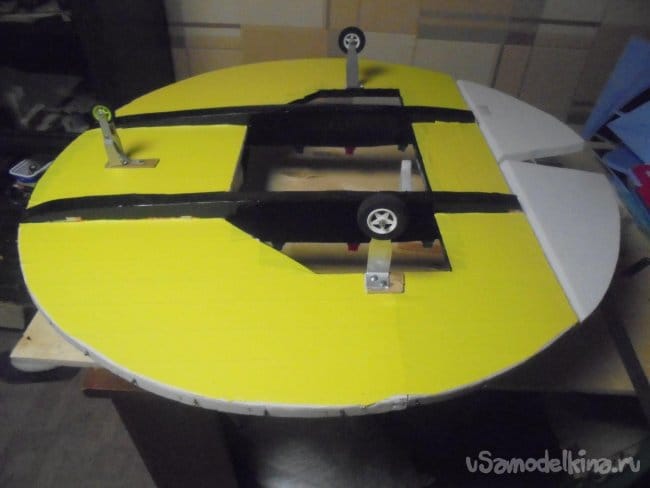

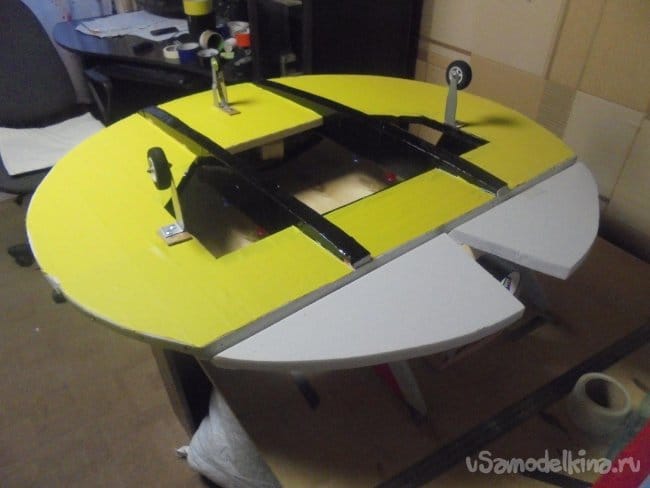

Установил шасси на свои места, обтянул нижнюю поверхность модели цветной липкой лентой.



На этом моя работа закончилась.

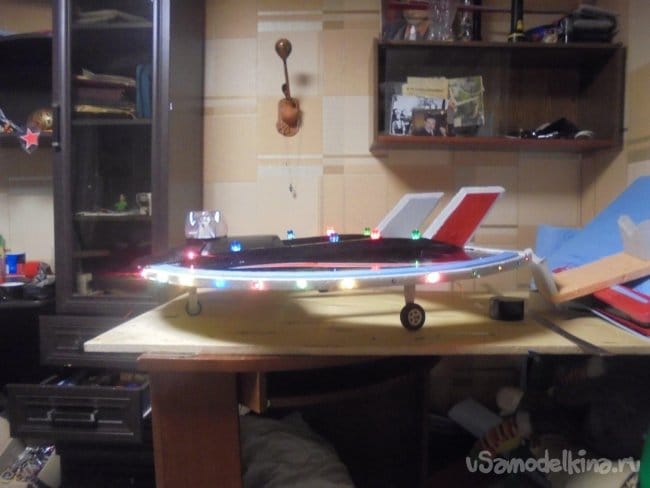

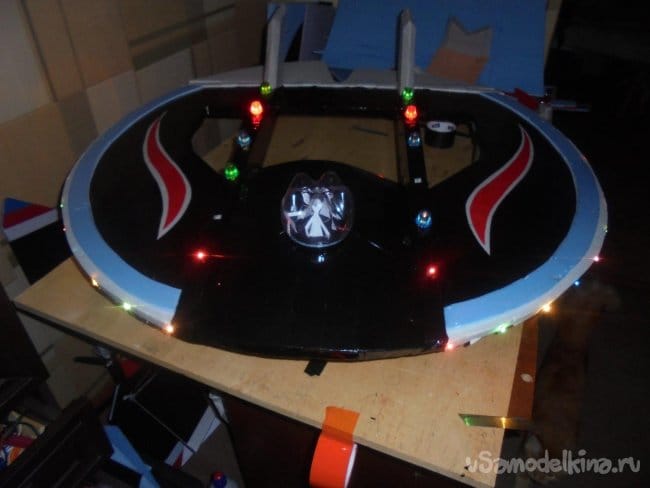

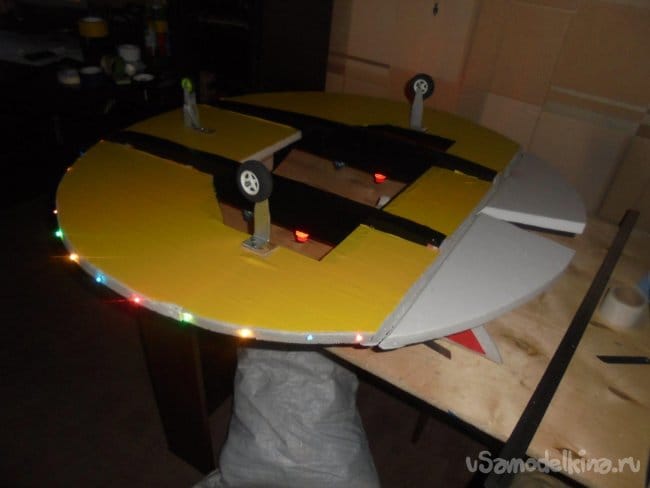

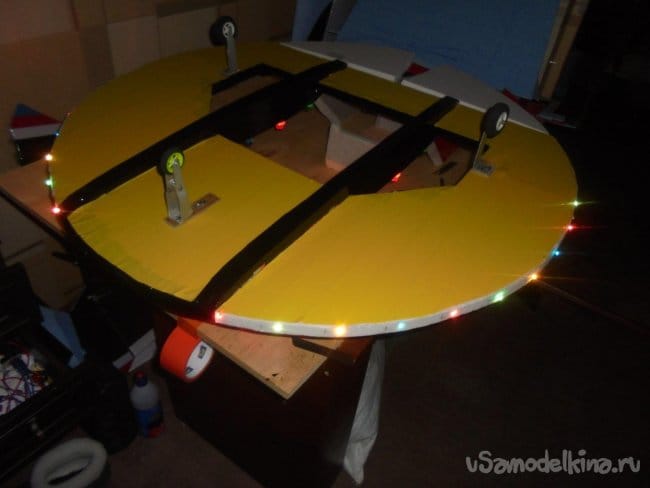

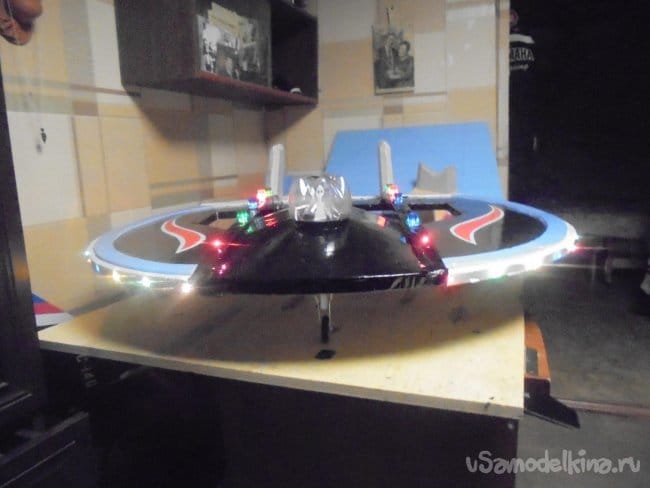

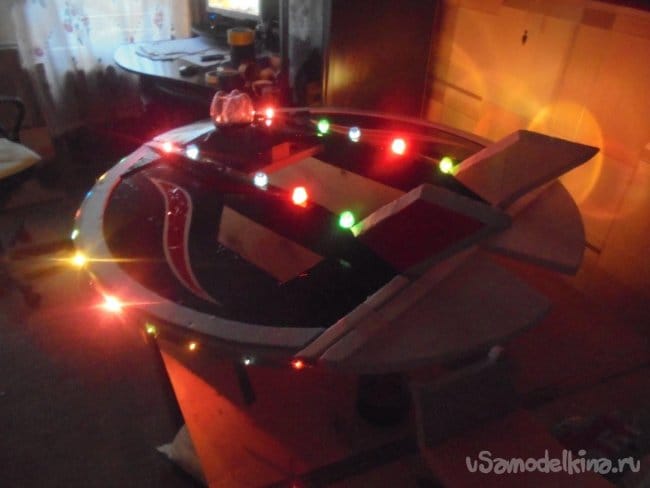

Вот так смотрится с зажжёнными огнями модель. Вид снизу.




Вид сверху.

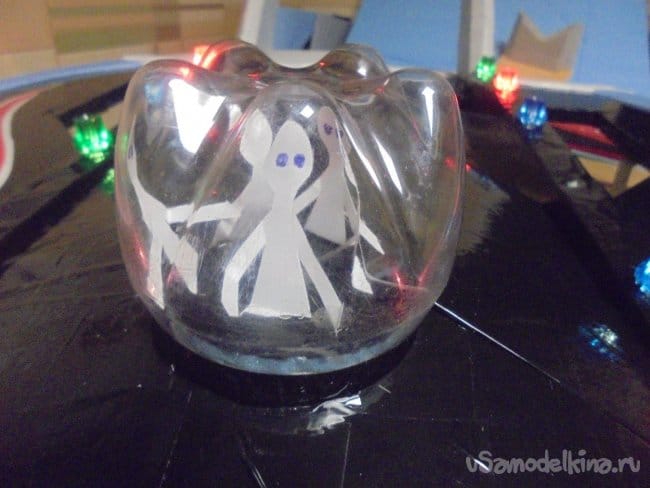

Весёлые "гуманоиды" .





Заканчиваю дизайнерскую работу.



Для этой модели нет комплектующих деталей, они ещё в пути.
Конечно можно снять мотор и сервомашинки с другой модели, но пока нет такой необходимости, на улице льёт дождь, облетать модель, всё равно не удастся.

Фотографии модели делал под дождём.

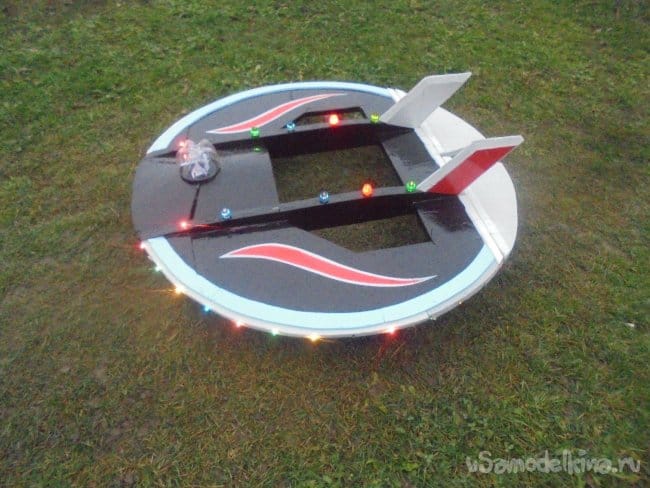

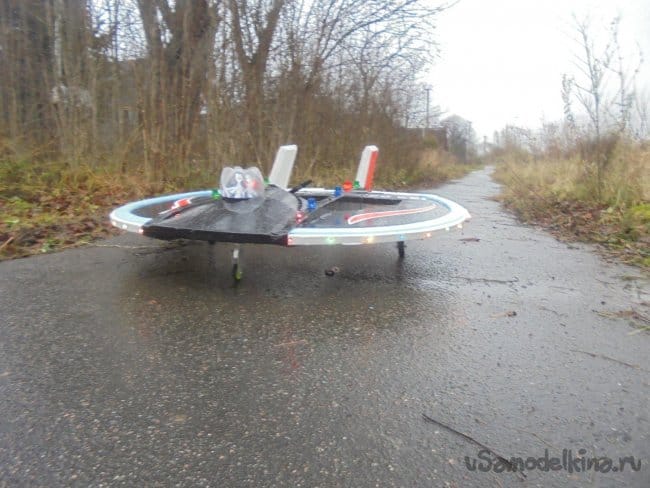

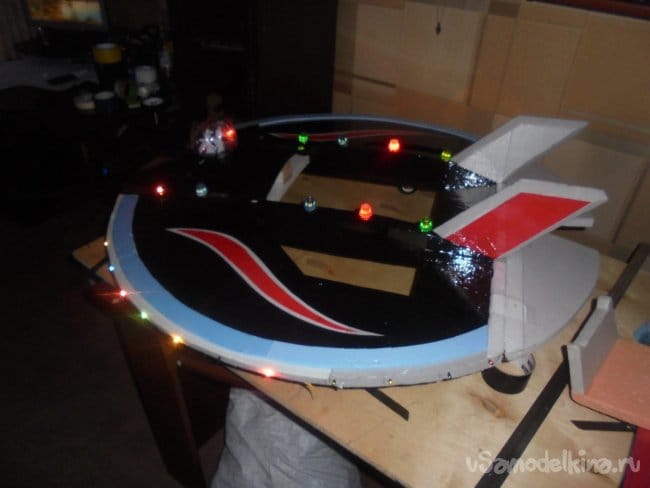

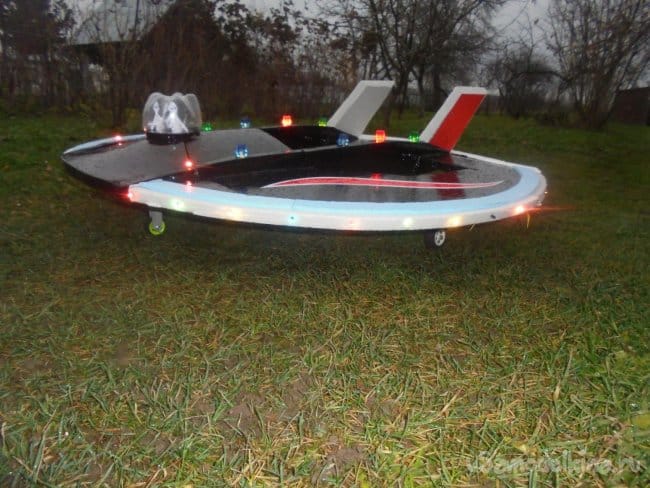

Модель с огнями, смотрится, как НЛО. Красиво.

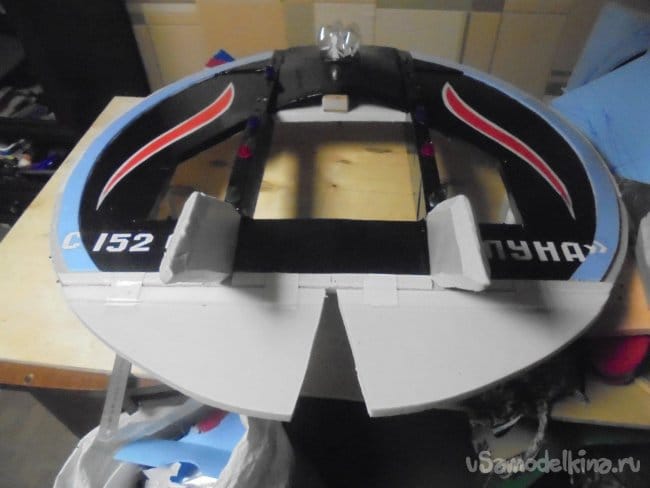

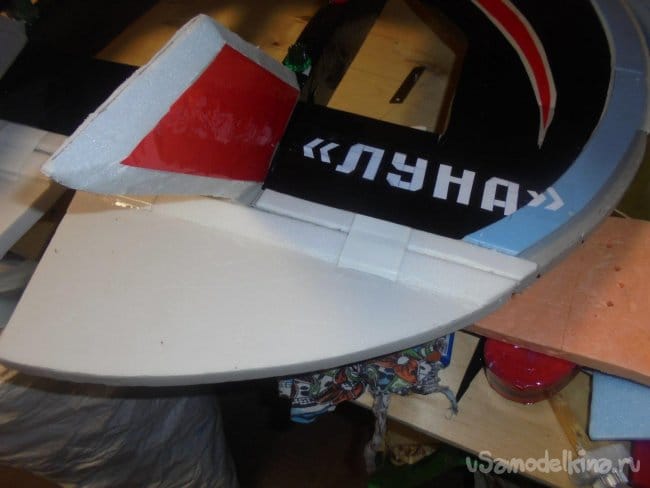

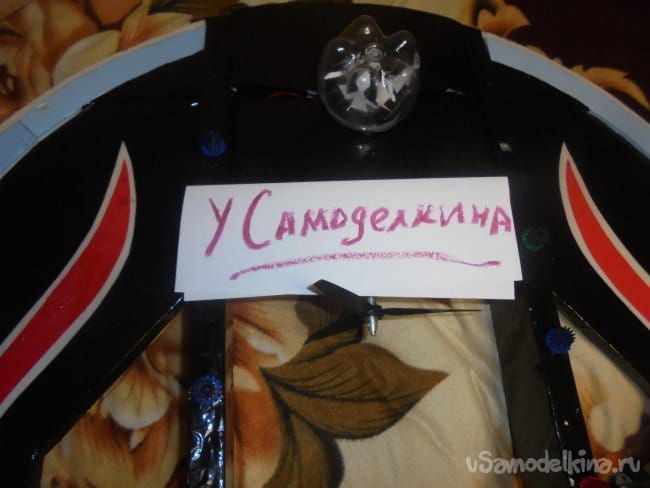

Не долго думая, дал название своей модели – «Луна» . Теперь можно нанести надписи на модель.

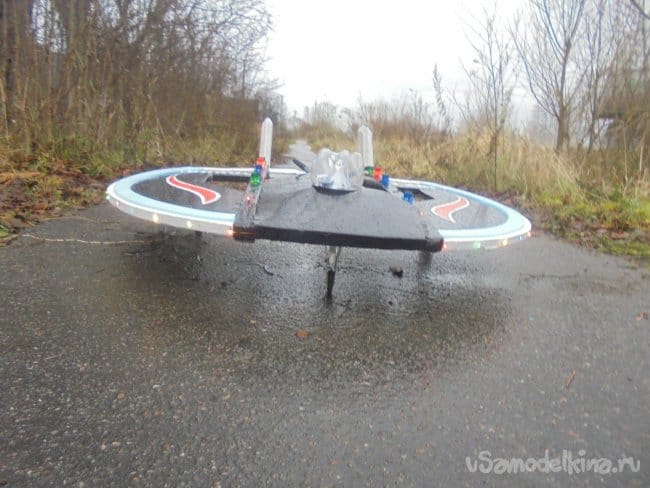

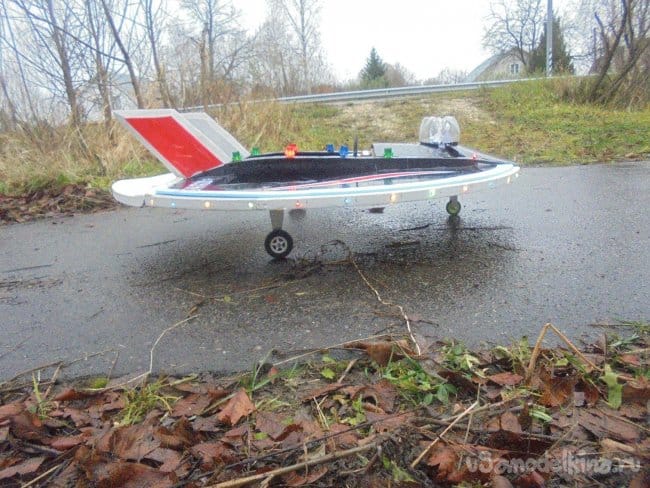

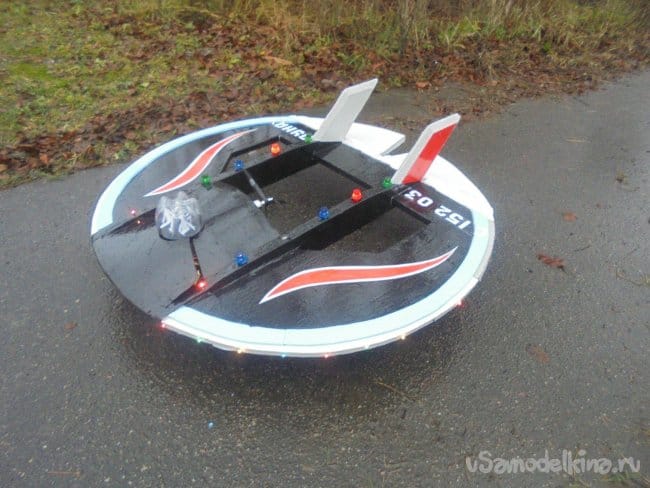

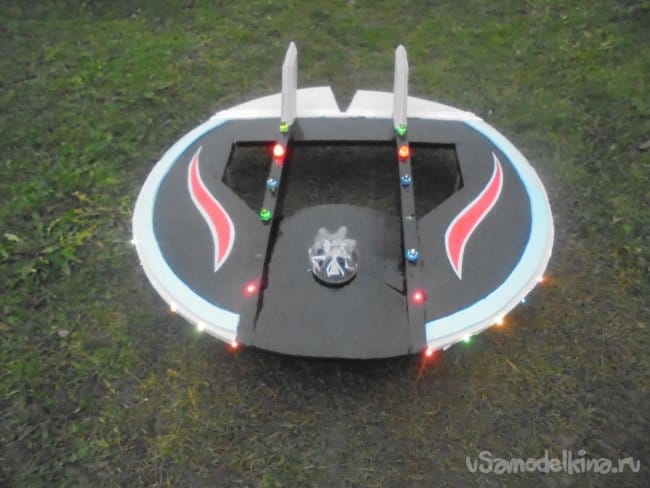

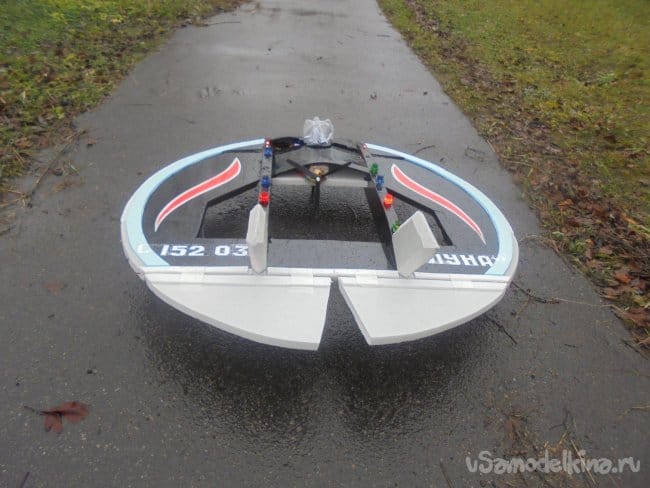

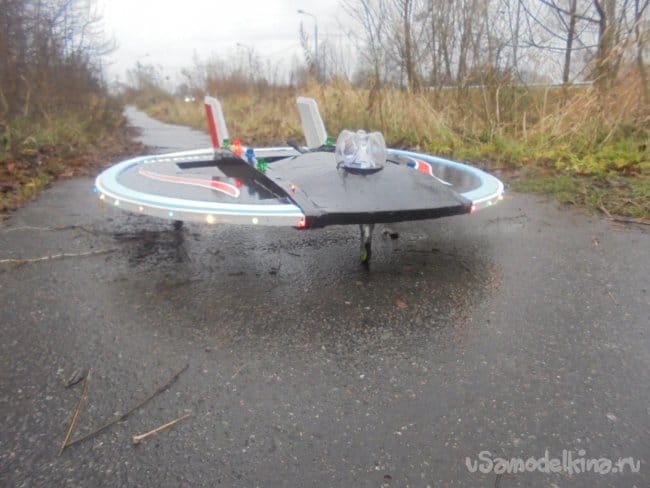

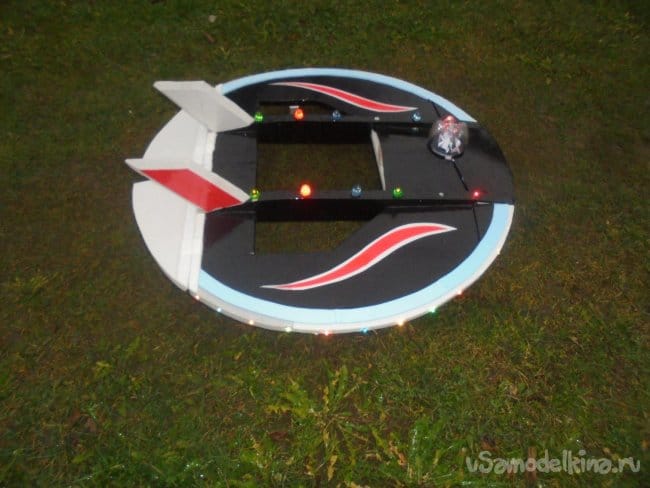

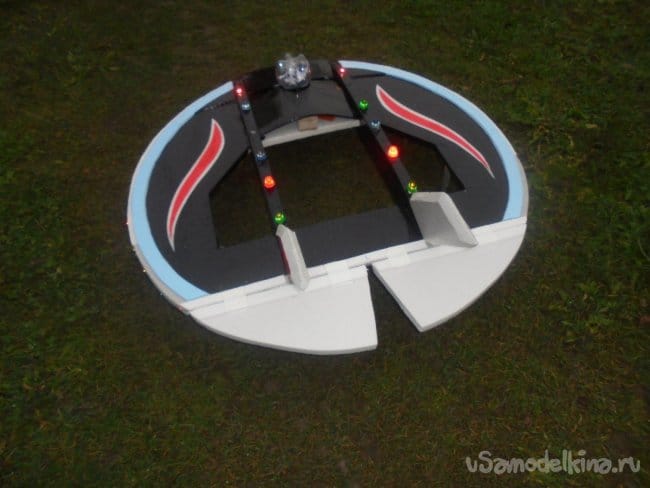

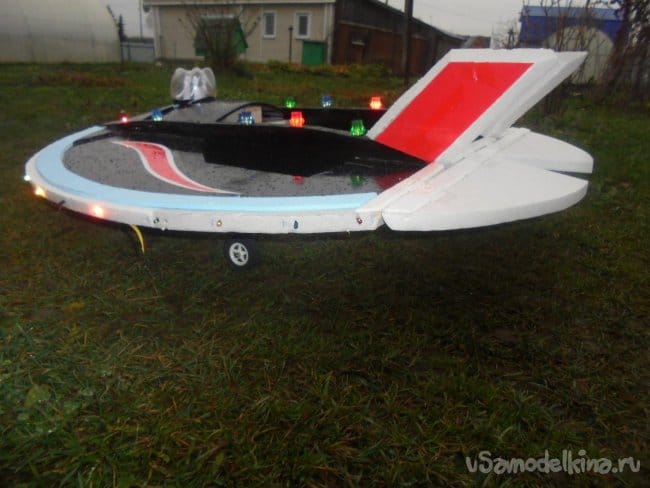

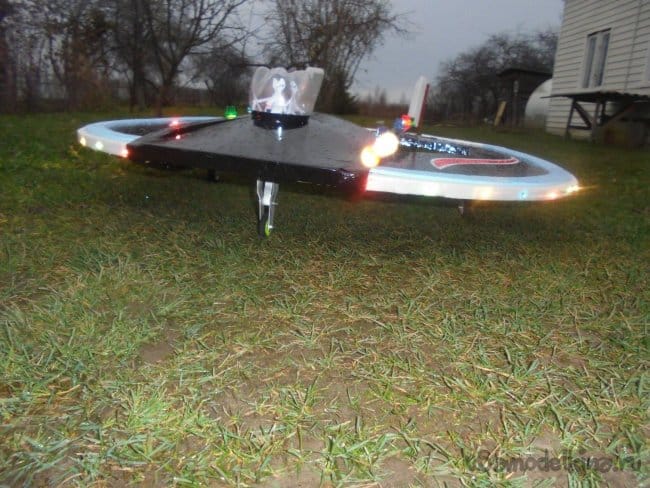

Вот так модель предстала во всей своей красе на взлётной полосе. А дождь всё льёт!

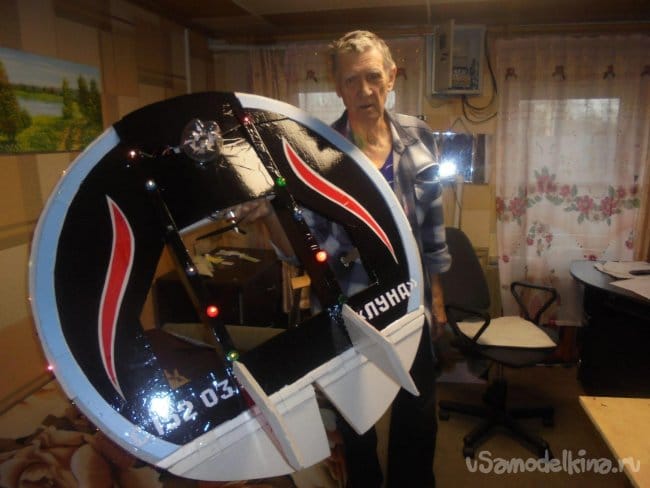

А это я со своим «долгостроем».

Несколько слов об электронике.
Импеллер – 70 мм.

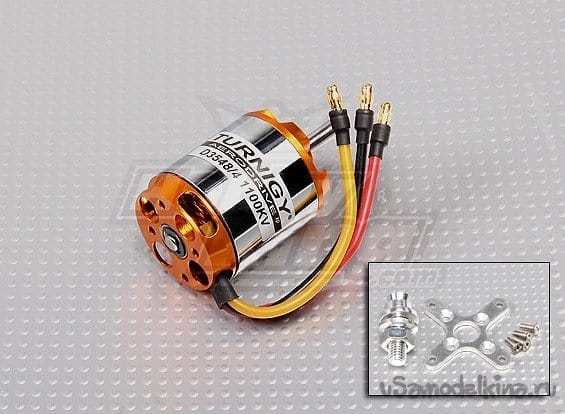

Мотор – D3548/4 1100kV.
Винт – 11 Х 7.

Регулятор – 80 А.

Сервомашинки – MG90S

Аккумулятор – 4S 3300 mah.

Размах – 1000 мм.

Вот так авиамодель, после долгого забвения, вновь увидела свет.
Надеюсь, что мой рассказ об этой модели вам понравился.
На этом прощаюсь с вами, до свидания, до новых встреч. Ваш Валерьян Самоделкин.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

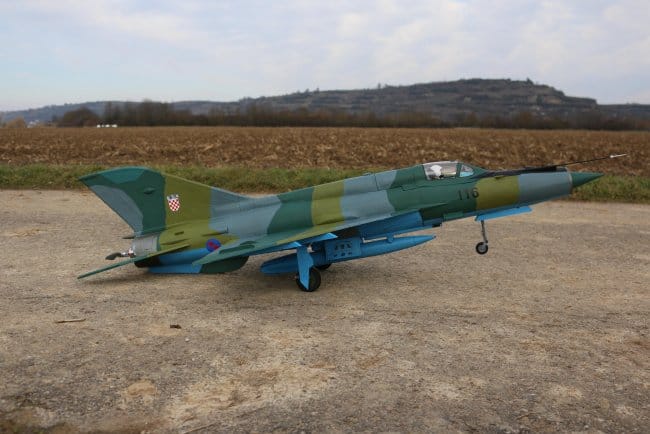

Модель самолёта МиГ-21 из потолочки

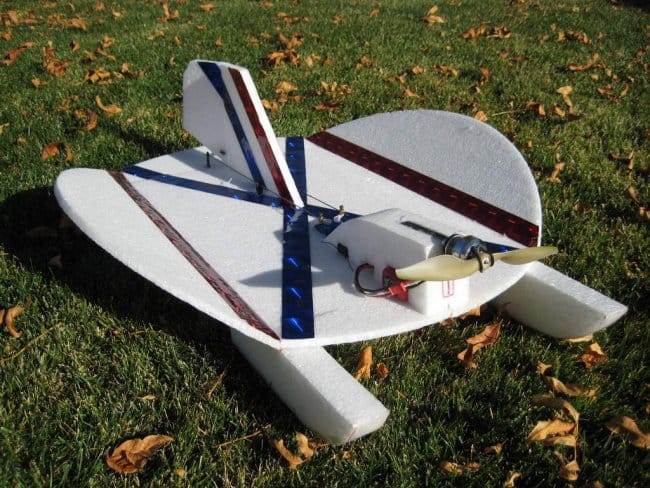

Авиамодель Snowball ATV-EPP-RET-LED - снежный ком, а по нашему – «Снежок»
