    Электронный регулятор на бытовую духовку (для обжига краски, полимерной глины и не только)




    Понадобилась печь для отжига полимерной краски, температура 150°C (140-160), решил схимичить из духовки. Духовка обычная бытовая, недорогая, купил новую, дабы ниче не сыпалось. Стоят в ней два ТЭНа по 750 Вт.


    Терморегулятор брал тоже недорогой, местного производства ЦТР-2Т. Регулятор способен регулировать температуру до 1000°C, но на деле все зависит от выбранной термопары.

    Заказать термопару можно из Китая, они их там и покупают.
    Также на али есть и терморегуляторы, можно заказать на свой вкус. Учитывайте потребляемую мощность подключаемого устройства!



    Максимальная измеряемая температура зависит от диаметра провода применяемой термопары. Для термопары, прилагаемой в комплекте, максимальная долговременная температура +250°С, кратковременная измеряемая температура +300°С.

    Точность показаний
    На диапазоне измерения -40°С - +400°С Точность ±1%±3°С
    На диапазоне измерения -99°С - +999°С Точность ±2%±15°С


    Как подключил

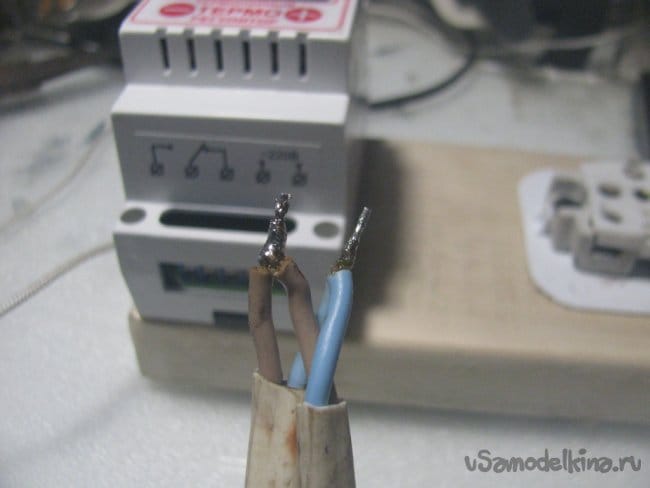

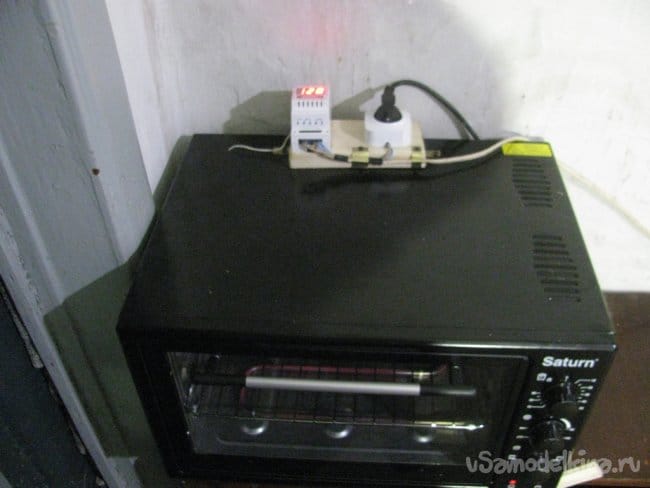

    Новую духовку не захотел разбирать, к терморегулятору подключил розетку, а в нее можно втыкать духовку и что захотите. Датчик завел внутрь и привязал к металлической решетке проволочкой.

    Как все работает. Испытания

    ВИДЕО РАБОТЫ



    1. Регулятор духовки ставим на максимальную температуру, чтобы не мешал.

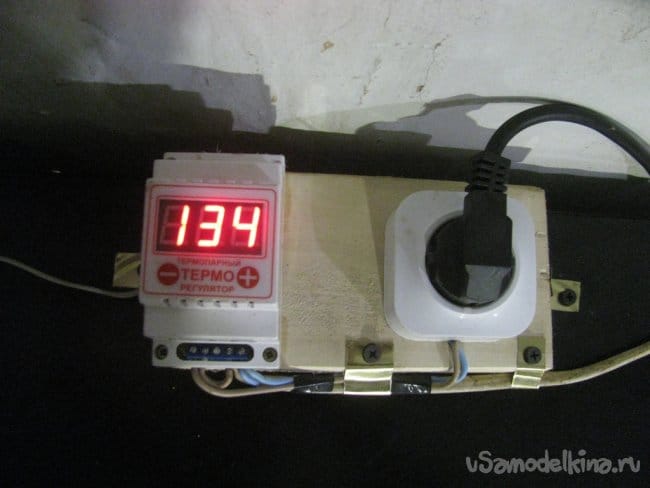

    2. На цифровом регуляторе ставим верхний и нижний порог. Между этими значениями на моем регуляторе нельзя выставить порог менее чем в 5 градусов. То есть, если нижний порог 30°C, то верхний может быть не ниже 35°C. Это сделано для того, чтобы не вышло быстро из строя реле.

    3. Таймером включаем печь, нам нужно ее сперва прогреть, вывести на нужную температуру. А когда печь прогреется, можно поставить таймер как нужно, чтобы печь выключилась сама. Таймер у меня в духовке механический, в прошлой печи он прожил не очень долго :(

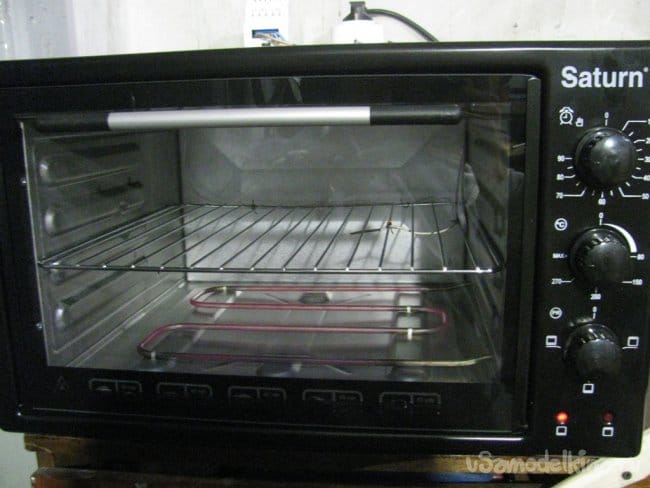

    Сначала включил две спирали, появилась проблема в тепловой инерции. Температура улетала за верхний порог после отключения градуса на 3-4.
    Далее включил только нижний ТЭН, все стало работать лучше, температура не улетает за верхний порог дальше чем на 1-2 градуса, да и на нижнем все примерно также.

    В целом все отлично работает для моих нужд. Можно также в такой духовочке отпускать сталь после закалки.
    Конечно, можно напечь и пирожков, но надо хорошо спрятать термопару, чтобы жена не повредила!

    Проверял температуру со штатными регуляторами, при 190 на ручке, в печи было реально 150°C. Разброс поддержания температуры штатным регулятором тоже огромный, в районе 20°C. Если есть вопросы, задавайте.
