    Маленькая быстрая птичка JET



    Предлагаю Вашему вниманию маленький стремительный самолетик ДЖЕТ.
    Строил несколько вариантов этого замечательного аппаратика.
    Прямой и обратной стреловидности.
    Правда тогда использовал все минимального веса.
    Мотор 17 г.
    Сервоприводы 4 г.
    Регулятор 9 г.
    Приемник 13 г.
    Акумулятор 20 г.

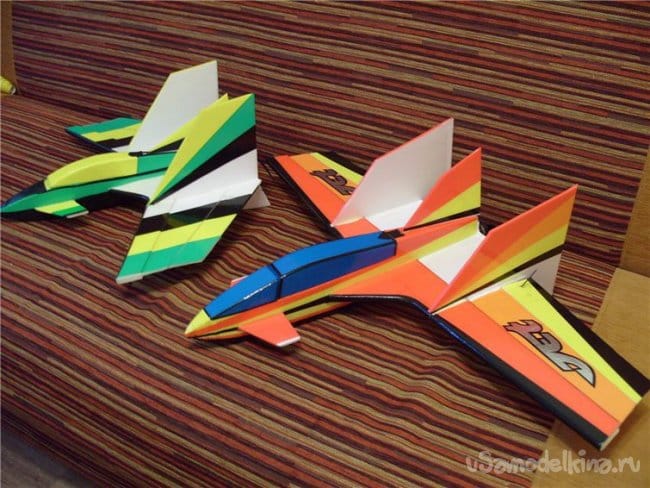

    Получились маленькие и легкие самолетики.

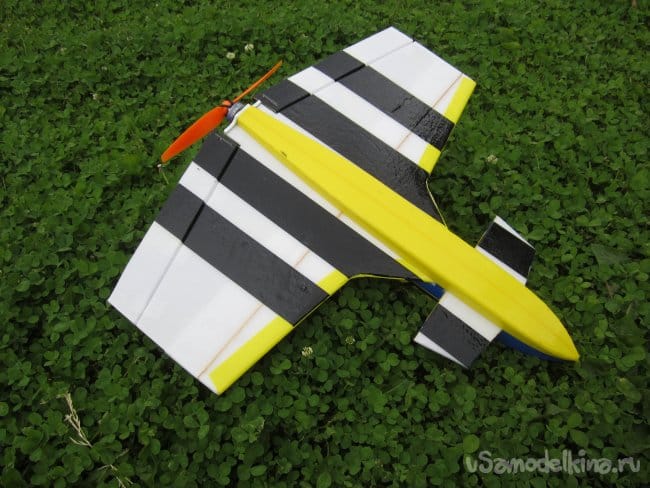

    Маленькая быстрая птичка JET

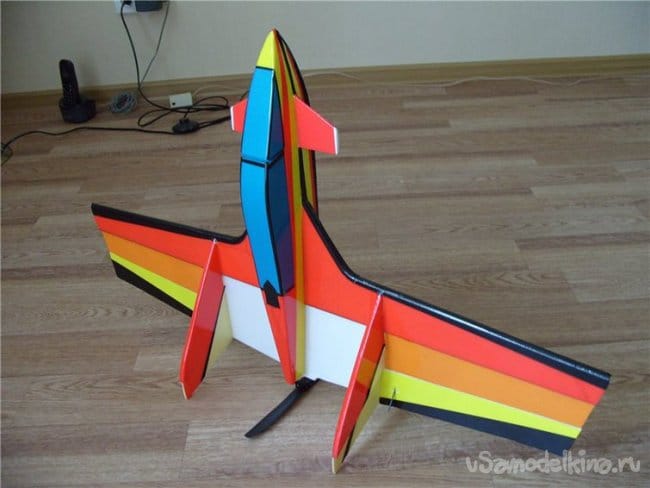

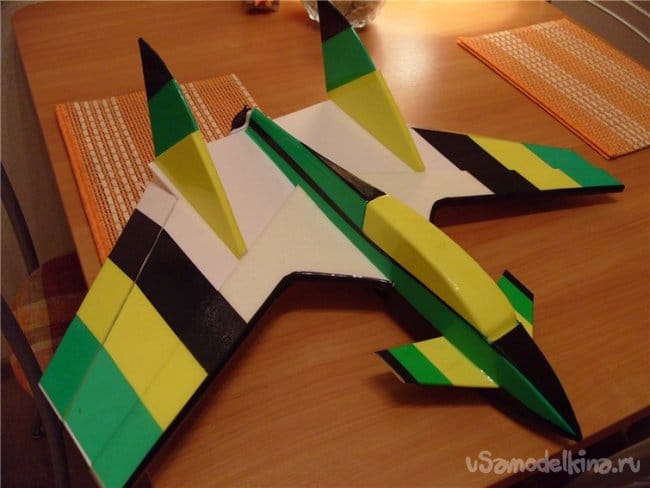

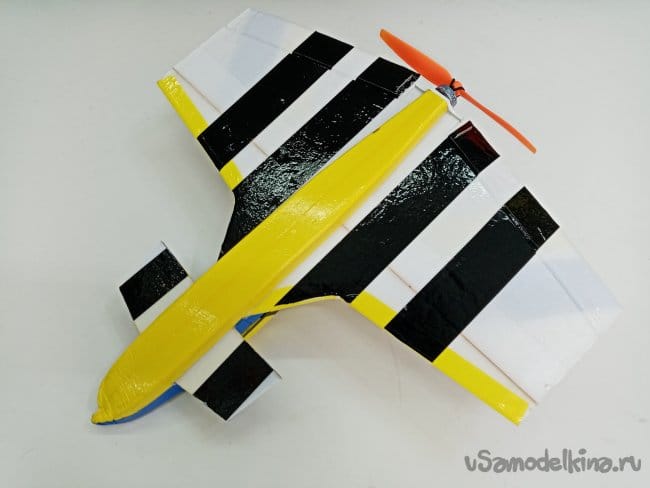

    И окончательный вариант "боевой раскраски".


    Немного видео полетов.

    По результатам полетов выявилась одна неприятная особенность, на вираже самолетик норовит соскользнуть на крыло. Небольшая модернизация устранила этот дефект.

    И полетело все просто замечательно.


    Решил повторить, слегка побольше. Такого легкого оборудования с зальников у меня не случилось.

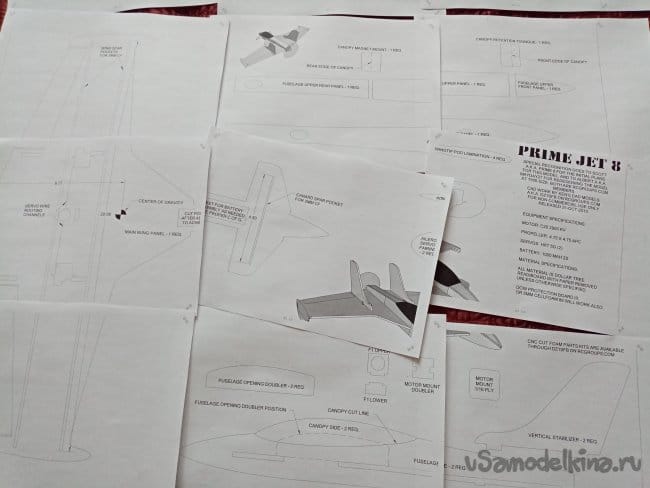

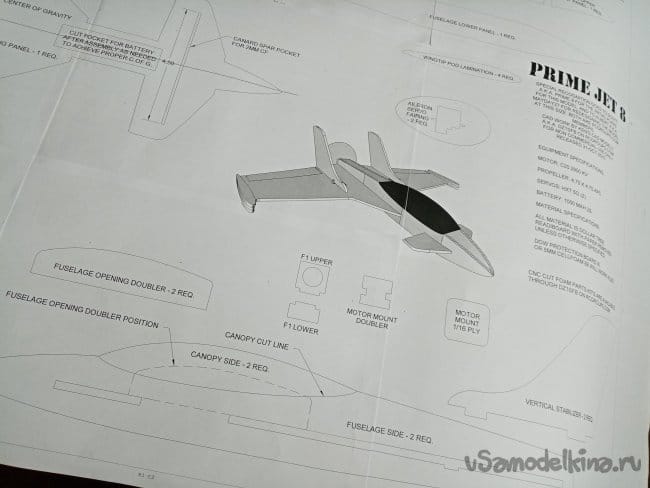

    Файлик с чертежами нашелся достаточно быстро в сети.

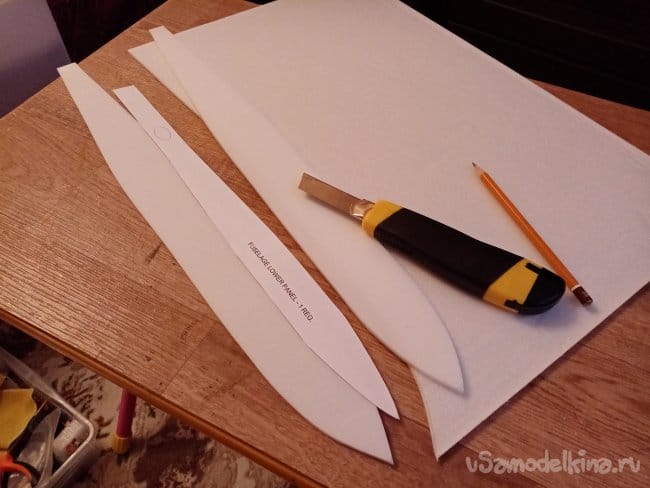

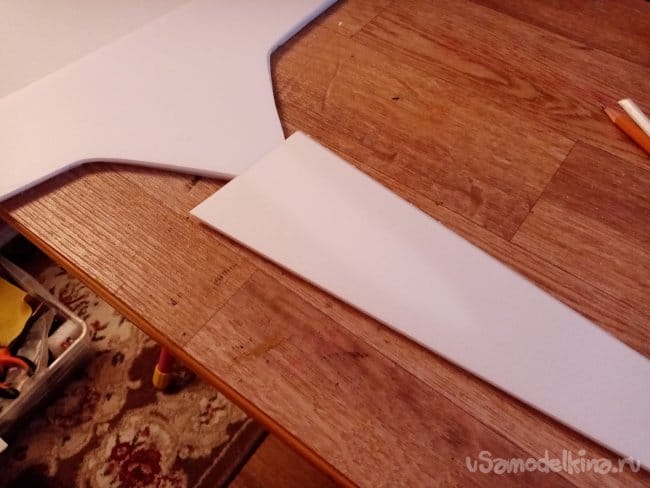

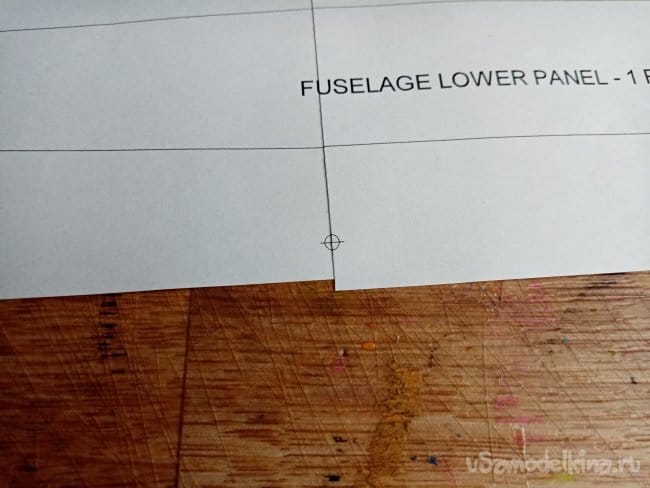

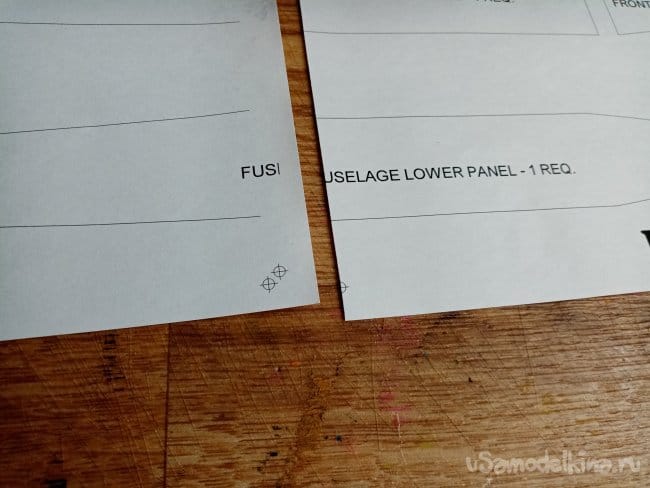

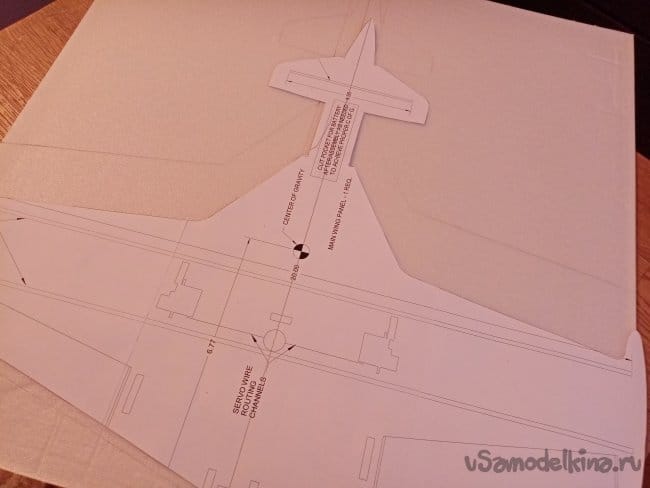

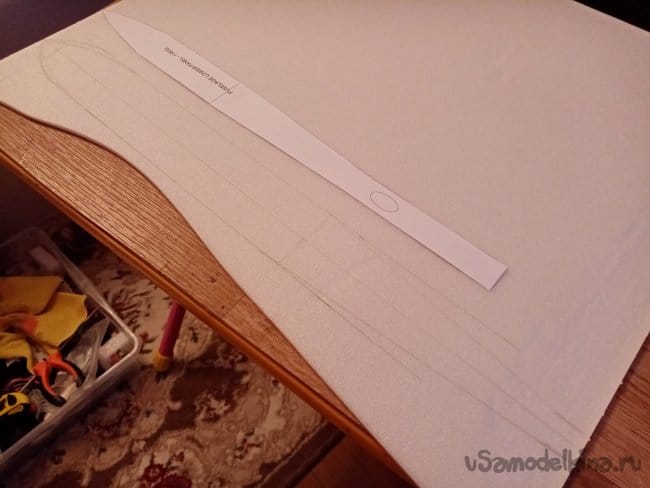

    Распечатал и склеил, приятный чертеж. хорошо стыкуется по меткам. После небольшой возни с ножницами, бумагой и клеем, собрал простынку чертежа и вырезал из него все шаблоны.

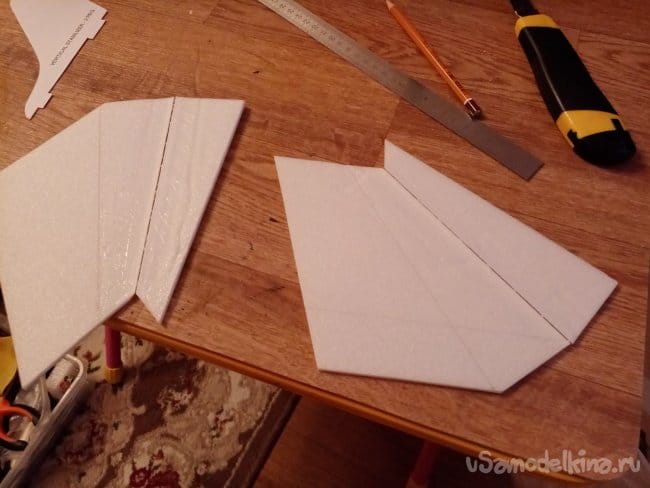

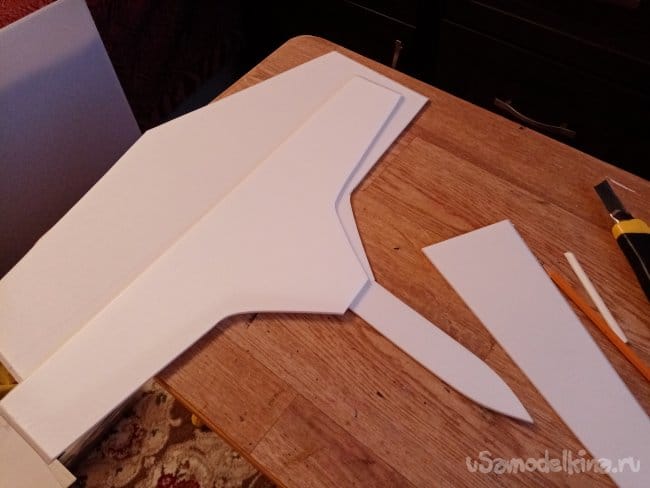

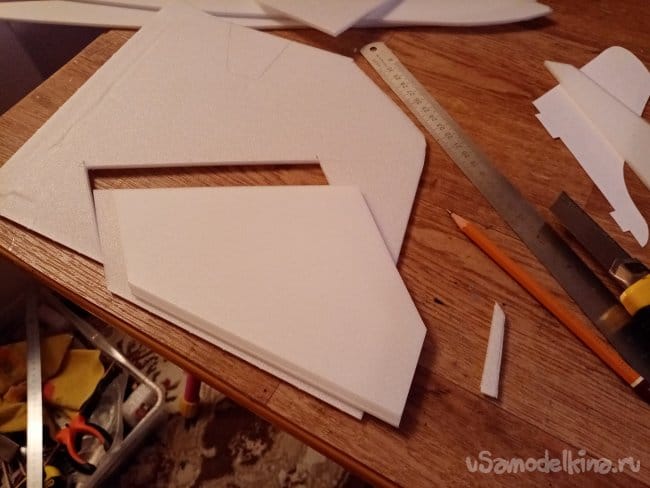

    Поскольку оборудование тяжелее чем в первоначальном варианте немного сделал шире крыло.

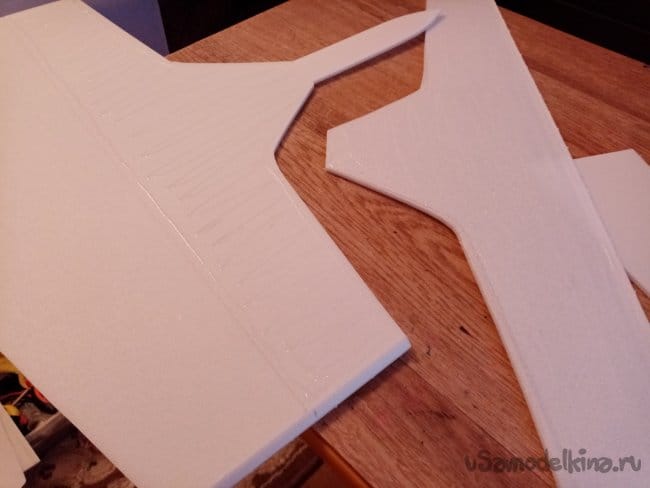

    На переднюю кромку накладку для прочности и на носик.

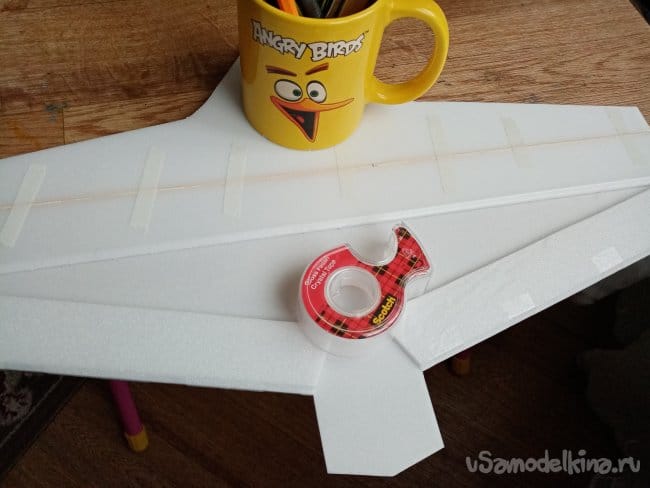

    Клей наношу методом штрихования, только по краю провожу сплошную линию. Край нужно заклеить попрочнее.

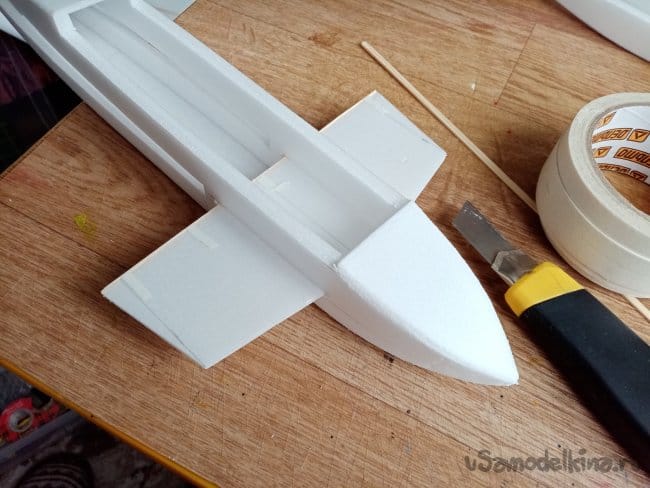

    На носик ширины заготовки не хватило, надставляю и приклеиваю еще один недостающий слой и отрезаю в размер.

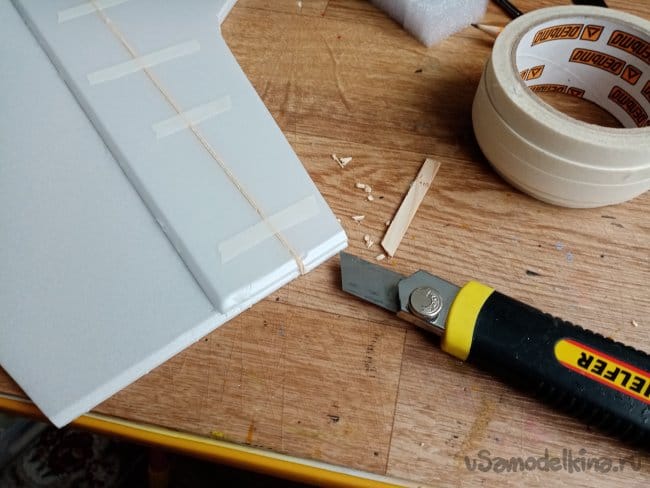

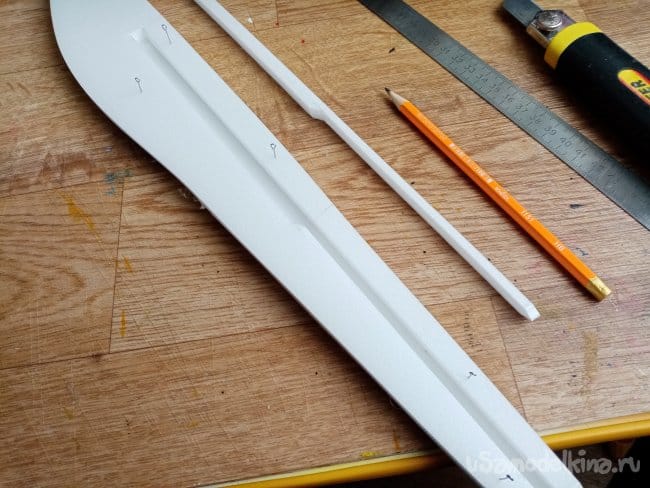

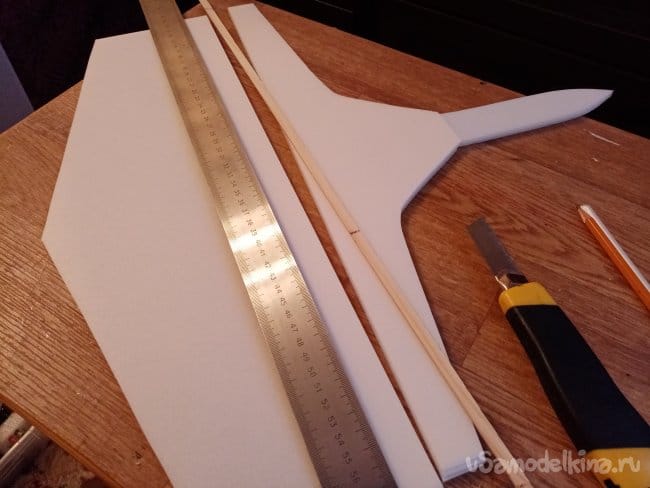

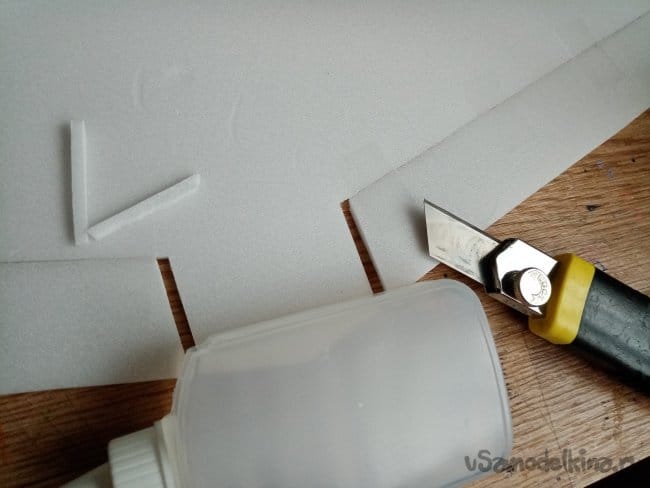

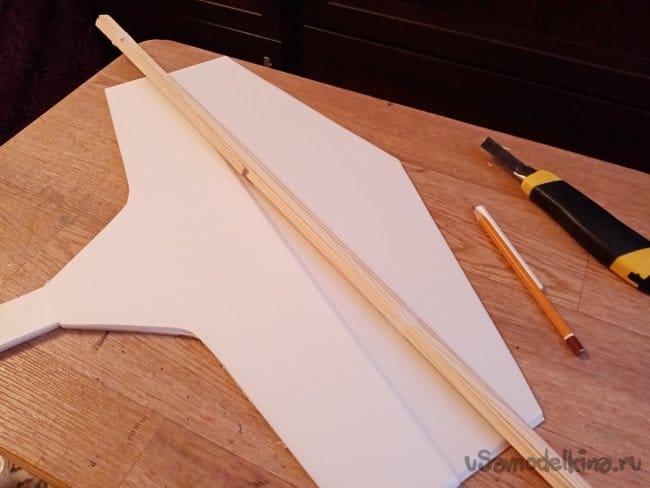

    Когда клей малость схватился врезаю лонжерон усиления из сосновой рейки 2х8мм.

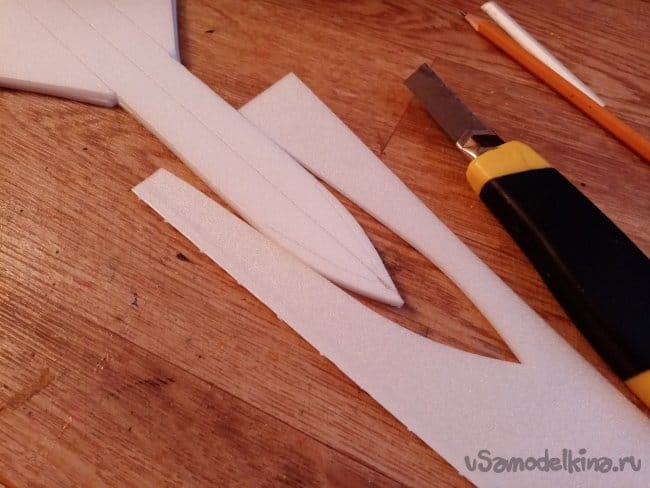

    Также пришлось увеличить длину фюзеляжа исходя из размера крыла.

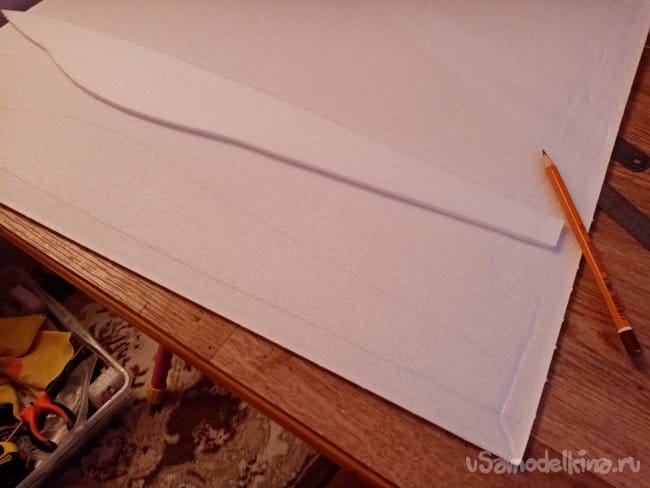

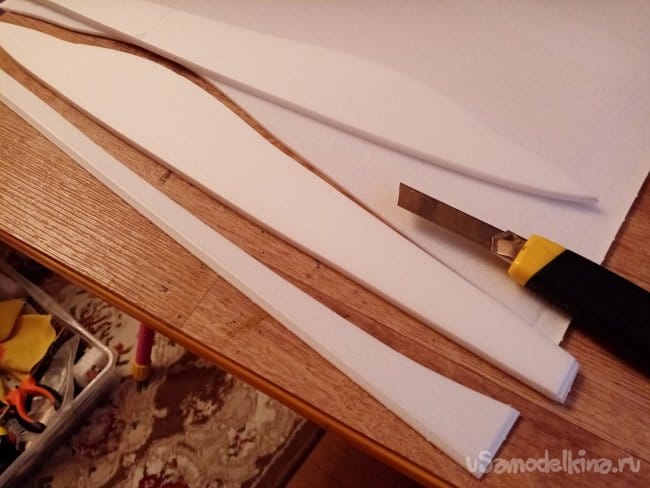

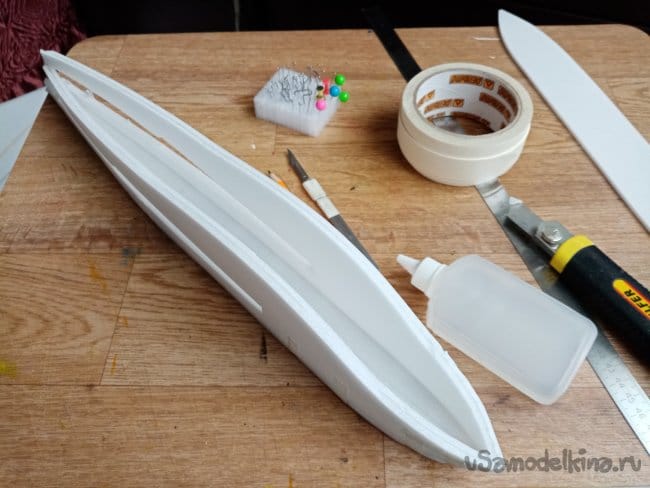

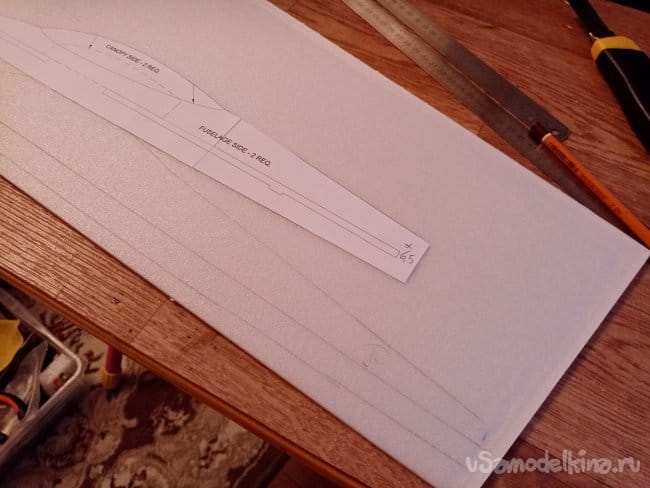

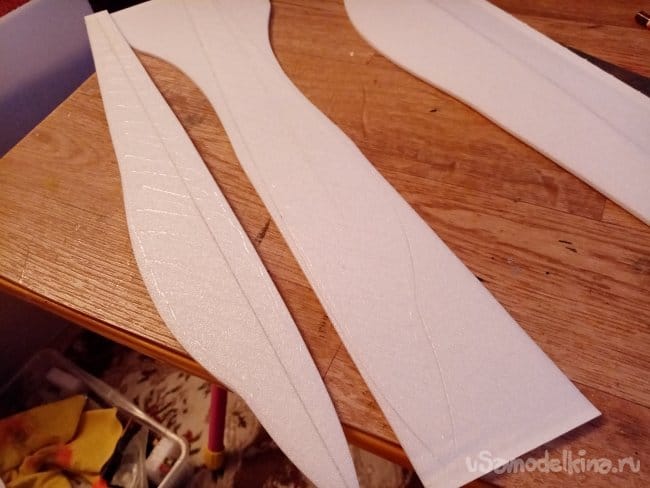

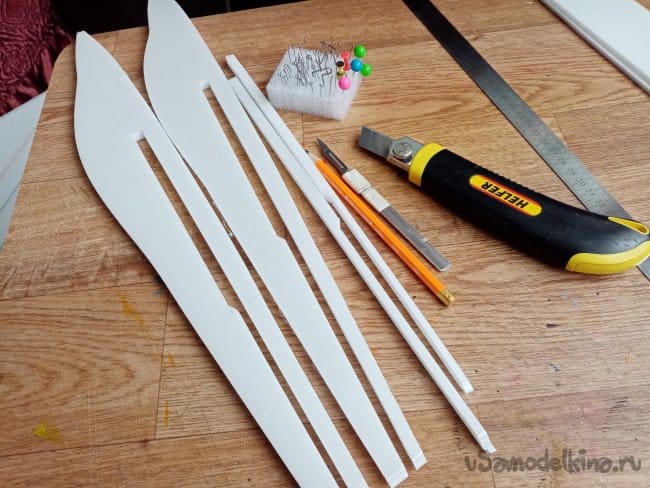

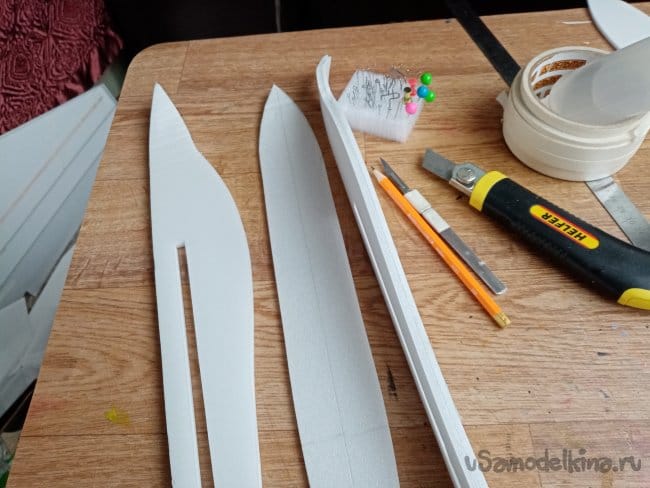

    Боковые стенки из двух слоев потолочки.



    Верх и низ из одного слоя.

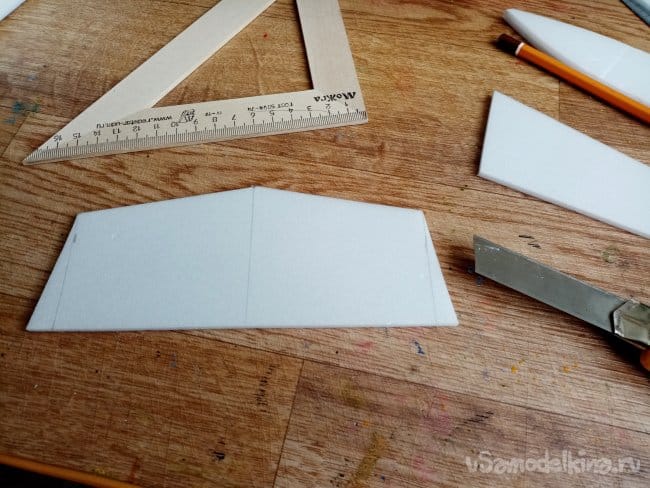

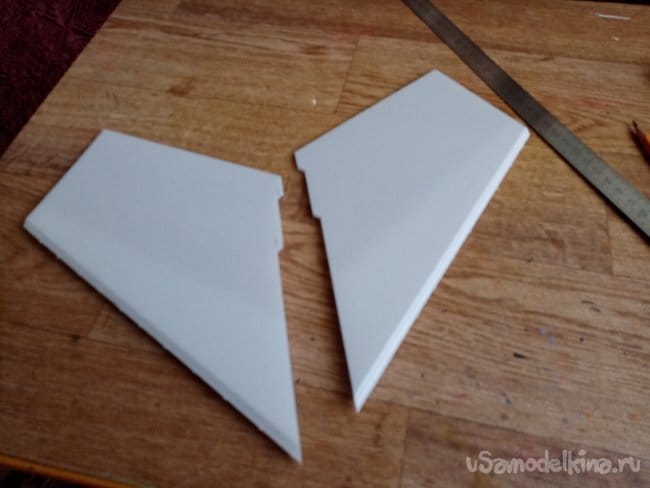

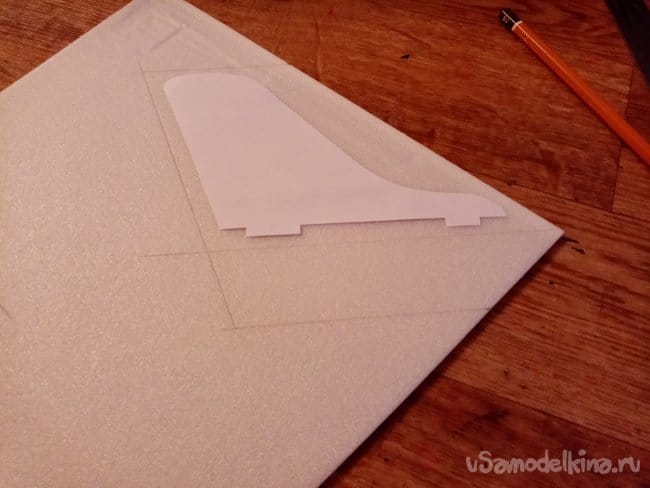

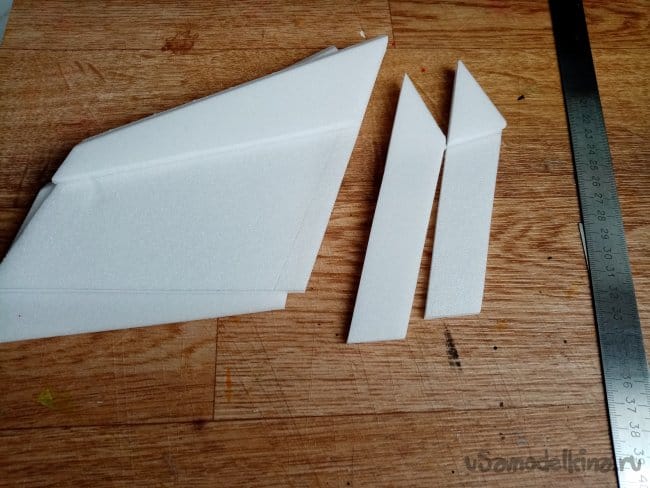

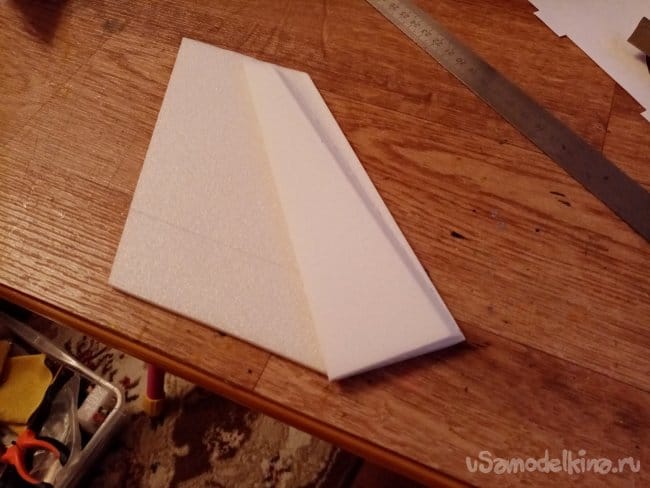

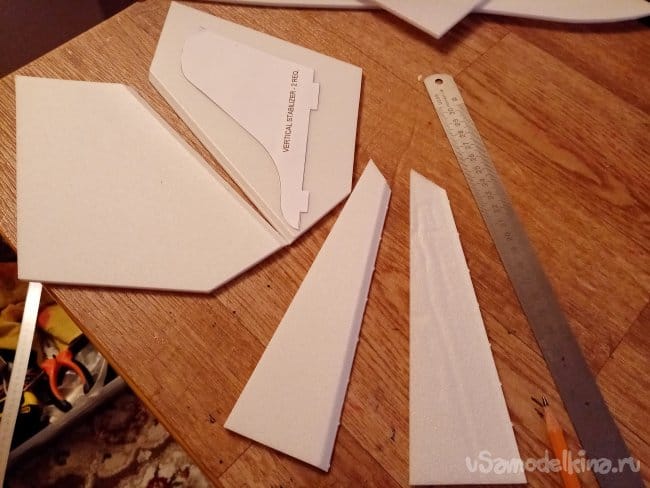

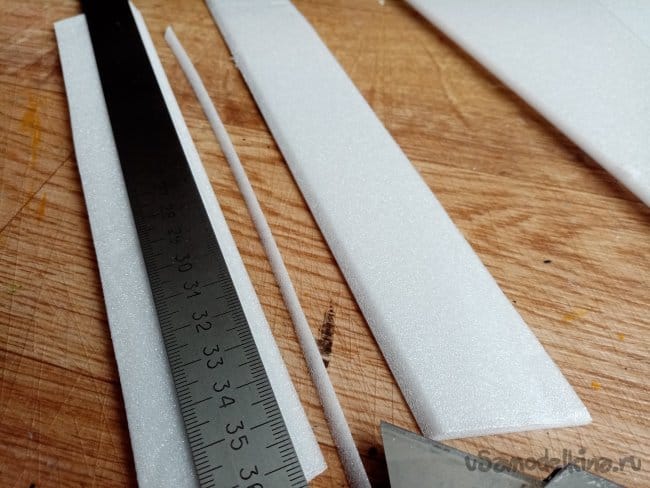

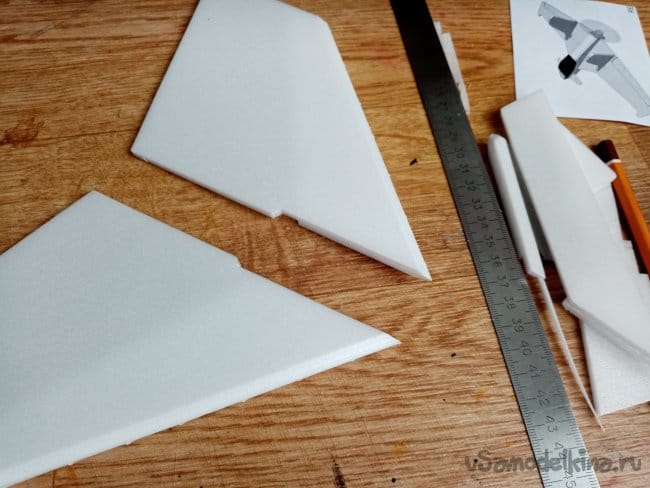

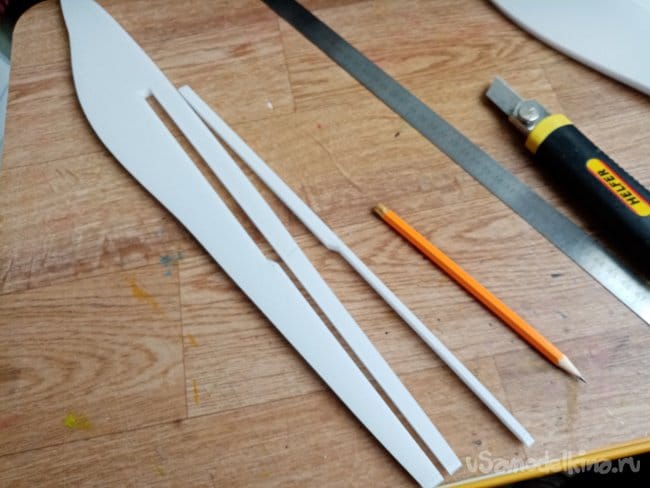

    Пока стенки фюзеляжа клеятся вырезаю кили, маленько большего размера. С усиливающими накладками на переднюю грань.

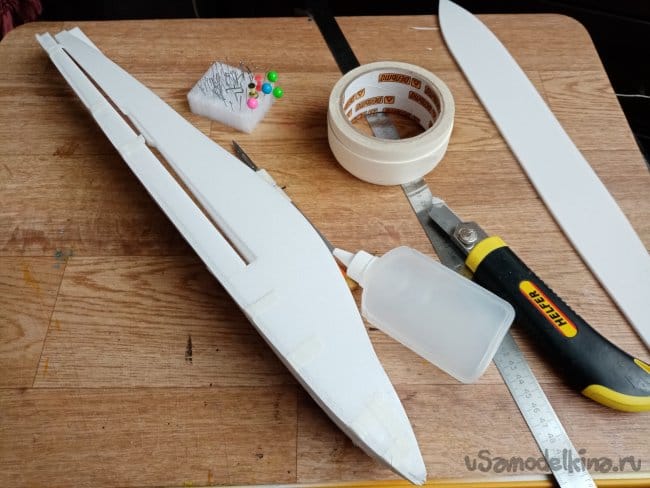

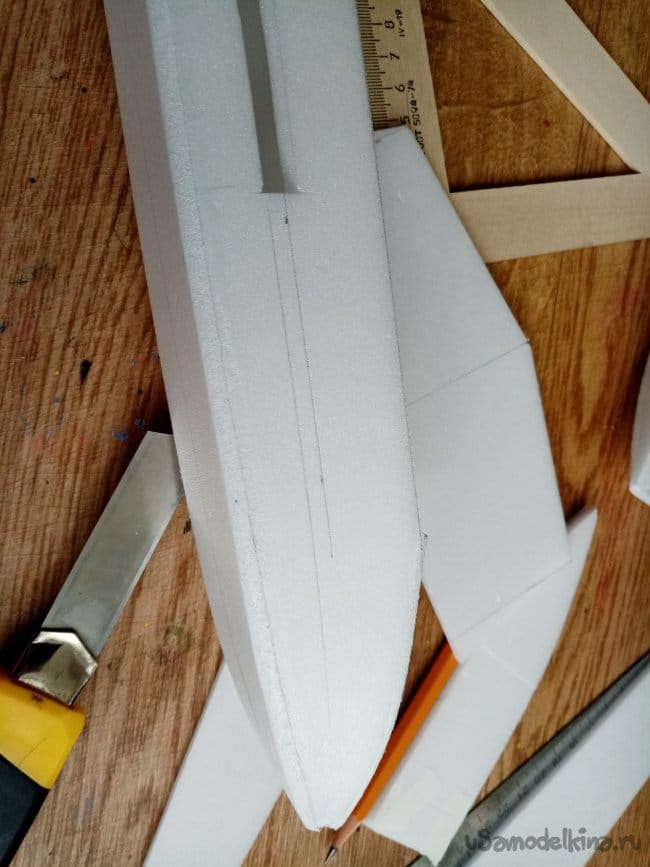

    Клей подсох вырезаю в боковых стенках отверстия под крыло.

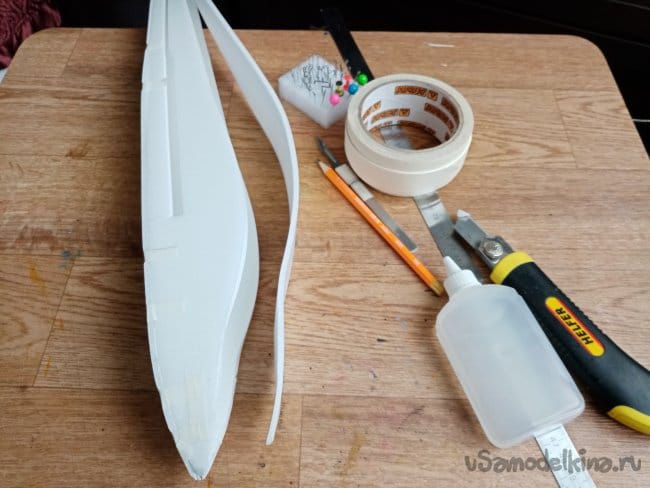

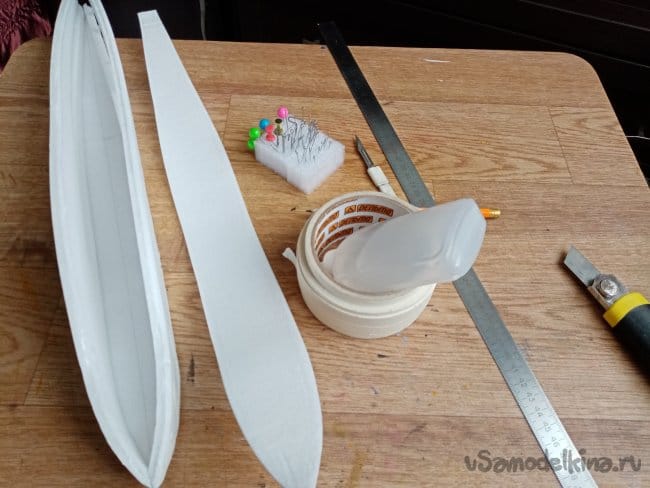

    Для удобства склейки аккуратно изгибаю заготовки по контуру, для лучшего прилегания. Не будет проблем при
    склейке, пенопласт знаете ли амортизирует.

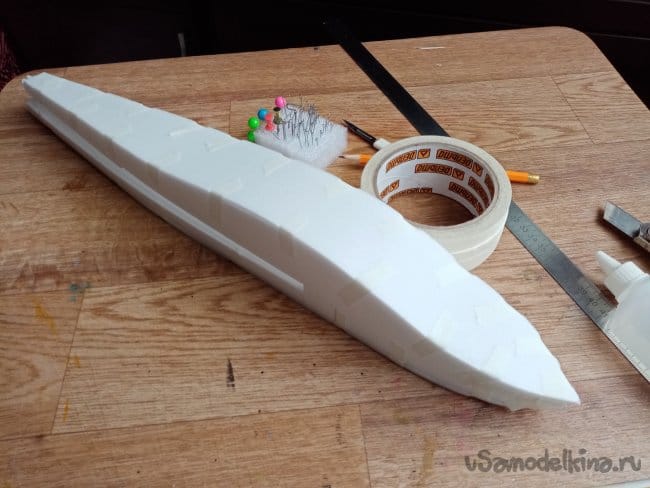

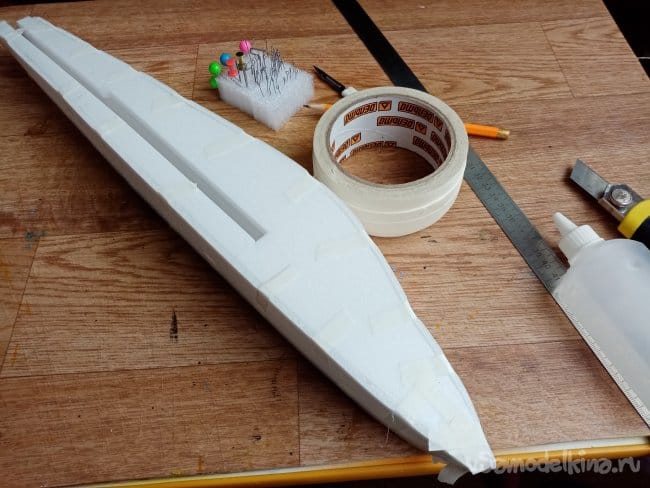

    Пока фюзеляж зафиксированный малярным скотчем подсыхает, занимаюсь крылом.

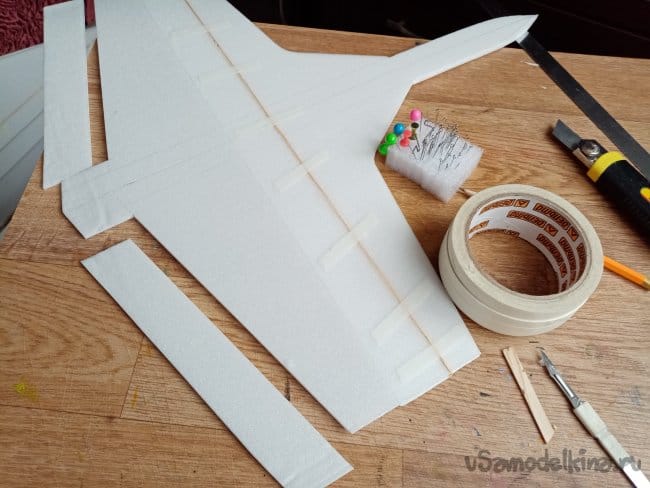

    Отрезаю торчащие концы рейки. Отрезаю элевоны, решил в этом варианте сделать побольше. В предыдущем они располагались только на концах крыла, в районе винта была простая плоская пластина. Кончики моих элевонов будут прямо попадать в поток от винта и маневренность будет значительно выше. Все правильно думал..но, как оказалось зря.... nea

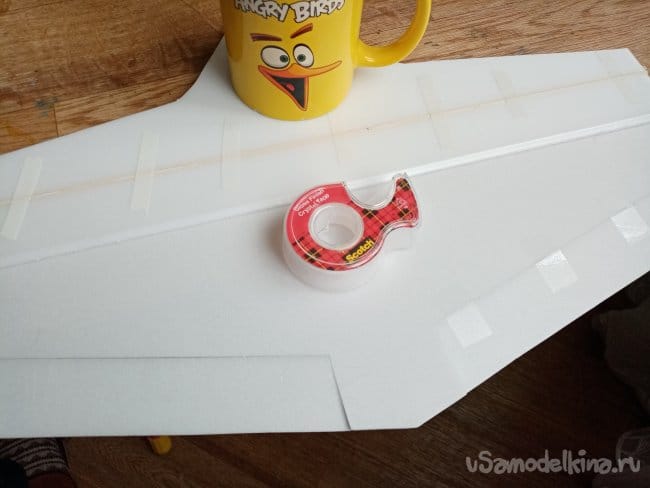

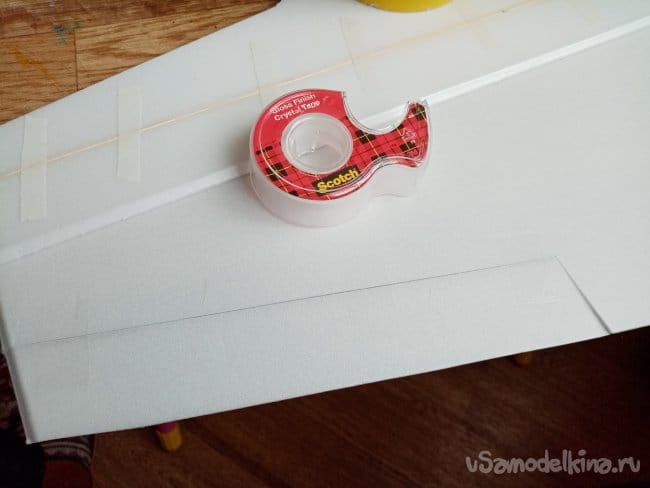

    Отрезаю край под 45 градусов и навешиваю на скотч 3М.

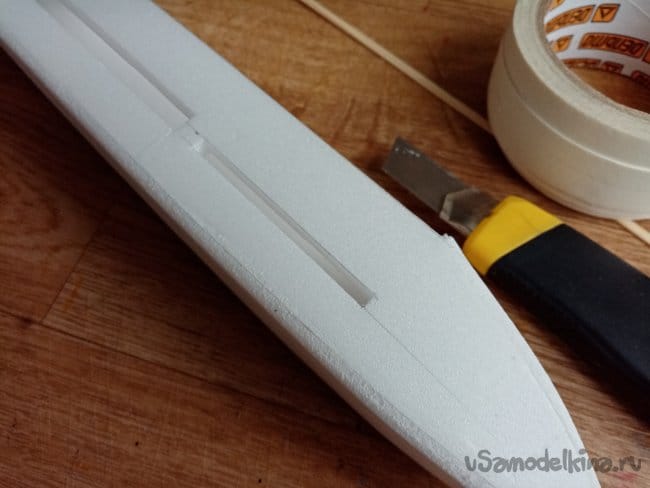

    Прорезаю немного шире отверстие между крылом и элевоном. При нагрузках возможно заклинивание системы.

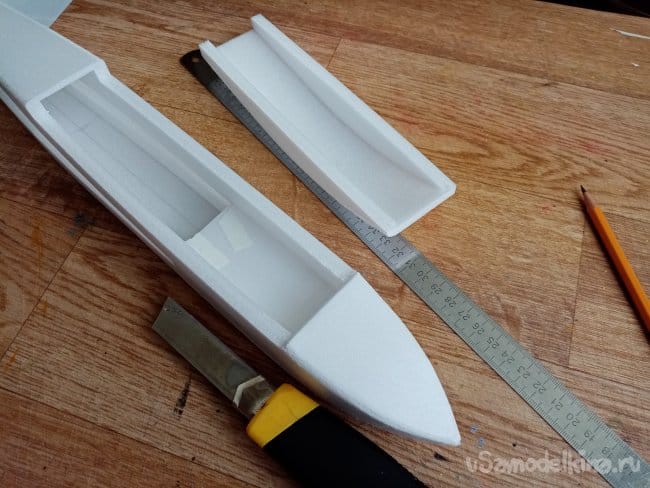

    Примеряю кабинку.

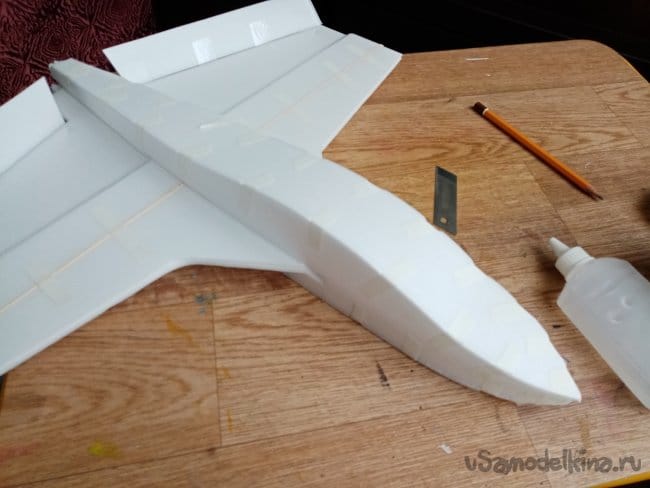

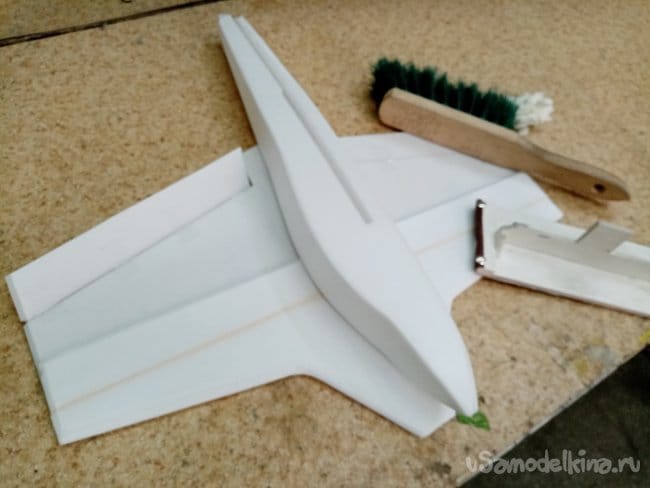

    Затем шкуркой закругляю грани для по красивше.

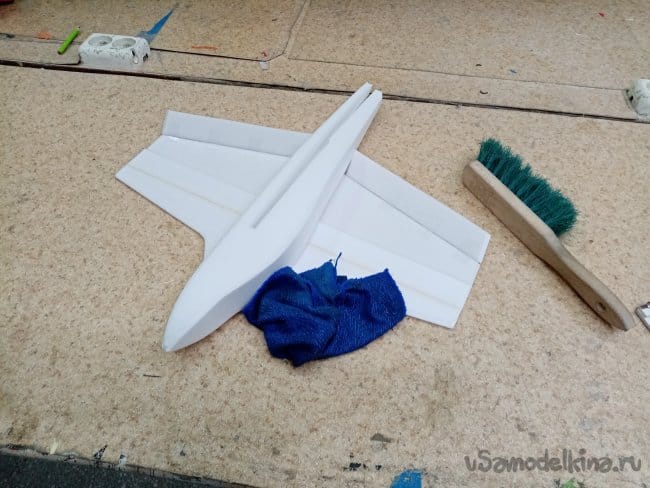

    Пенопластовую пыль от шкурения удаляю в несколько приемов. Поскольку она зараза электризуется и липнет ко всему подряд. Сначала мягкой сметкой постоянно отряхивая её, затем остатки самой мелкой и противной фракции уже малость влажной тряпочкой. Это весьма нужная процедура, иначе пыль попадет пл скотч или краску и будут некрасивые пупырышечки. smiles


    Приклеиваю кабинку.

    Пока кили не приклеиваю, будут мешаться в момент оклеивания скотчем.

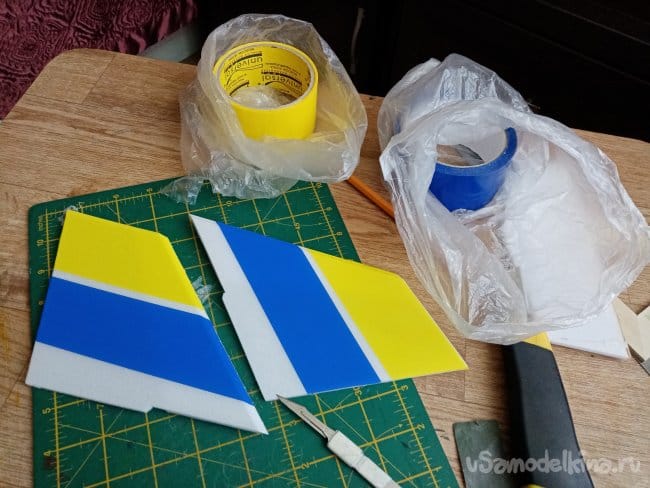

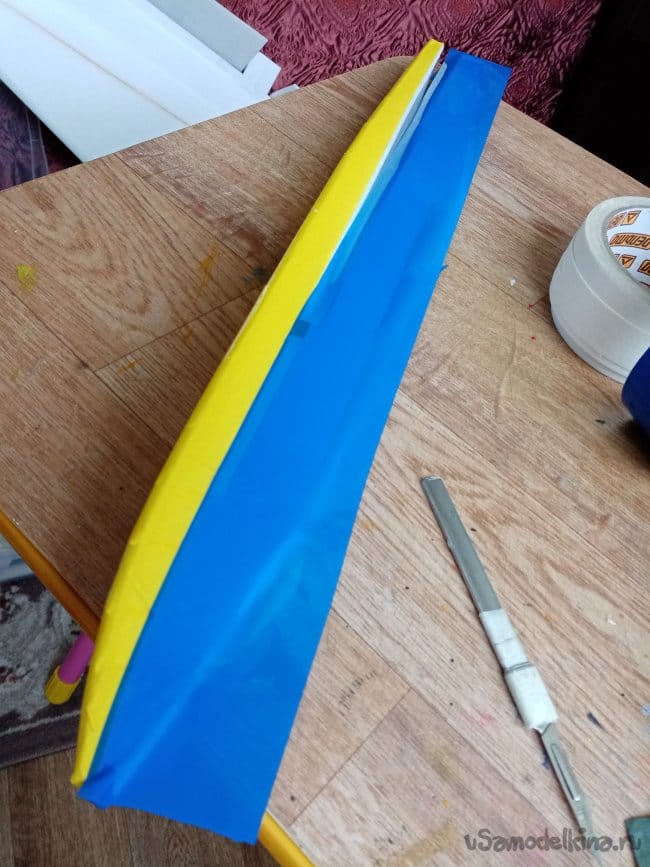

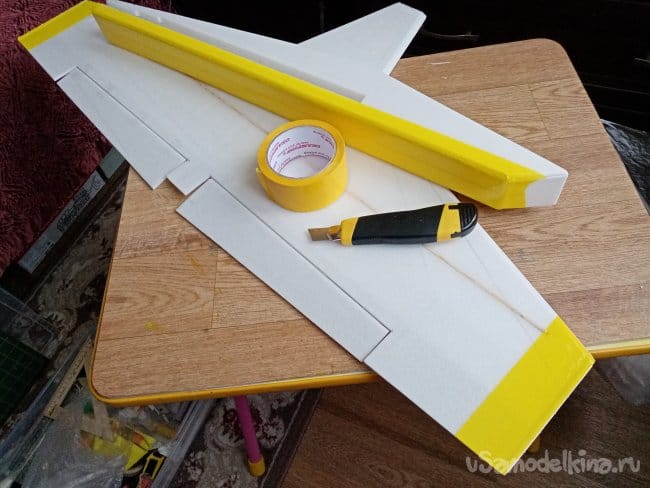

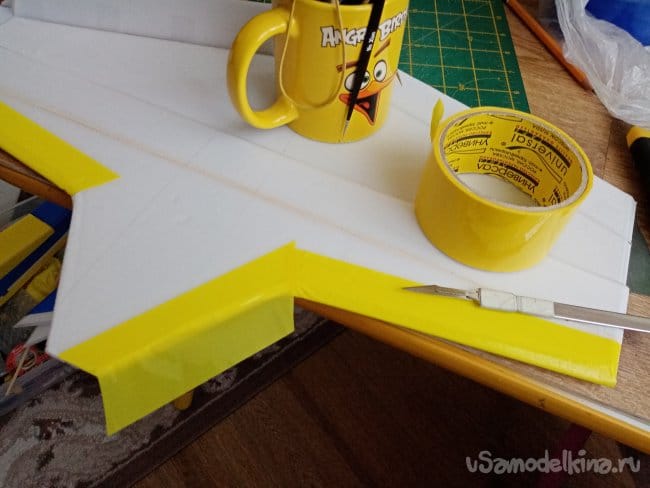

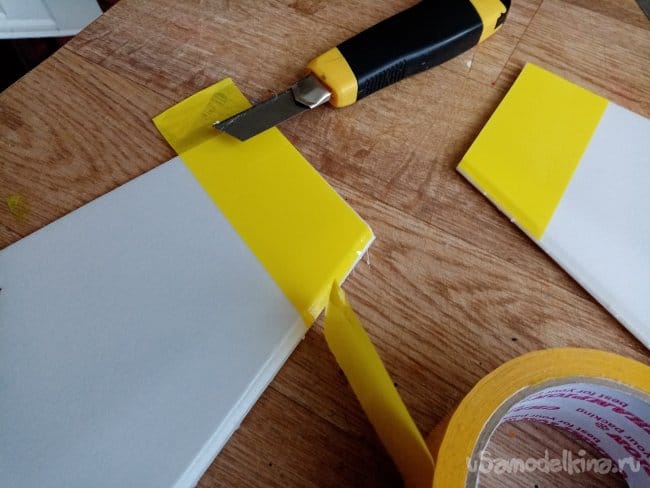

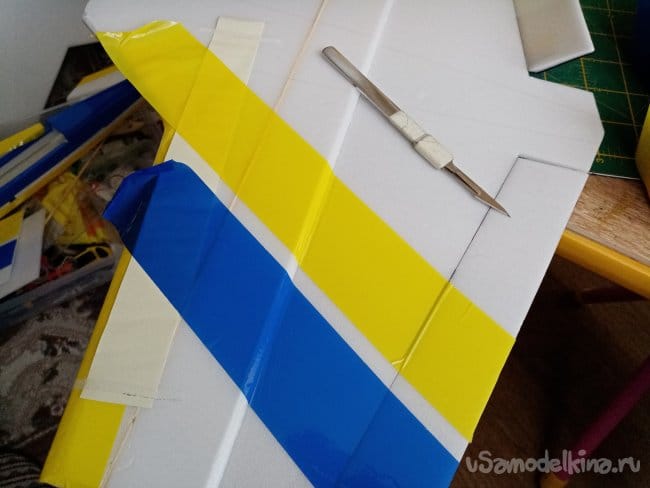

    Сначала все желтым, на переднюю грань крыла и прочие места.

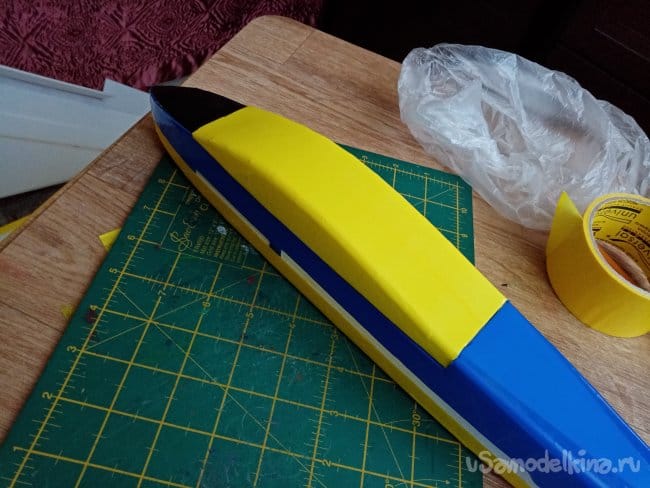

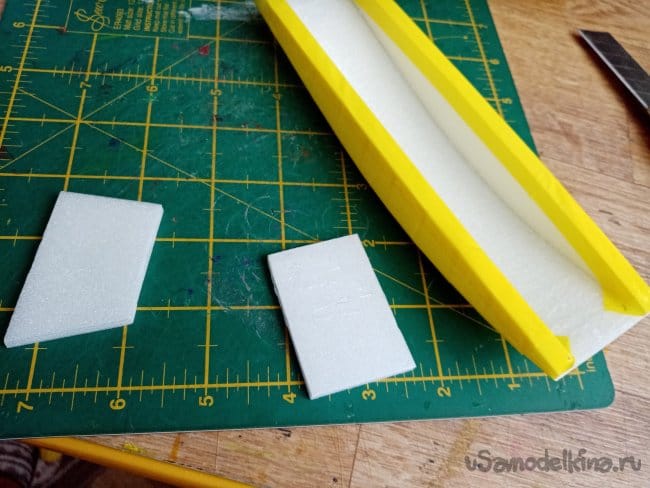

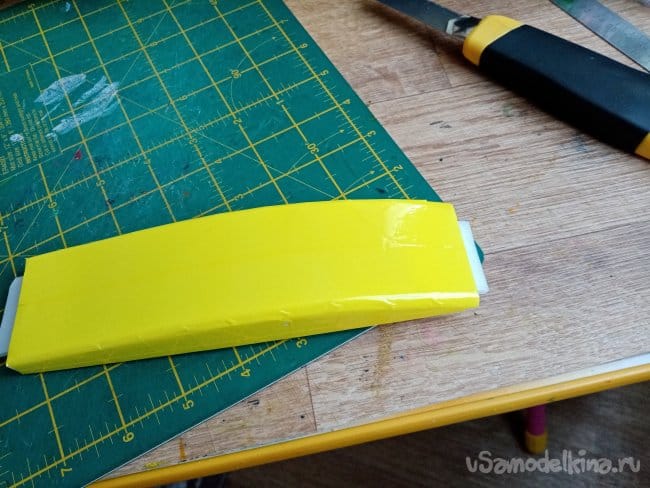

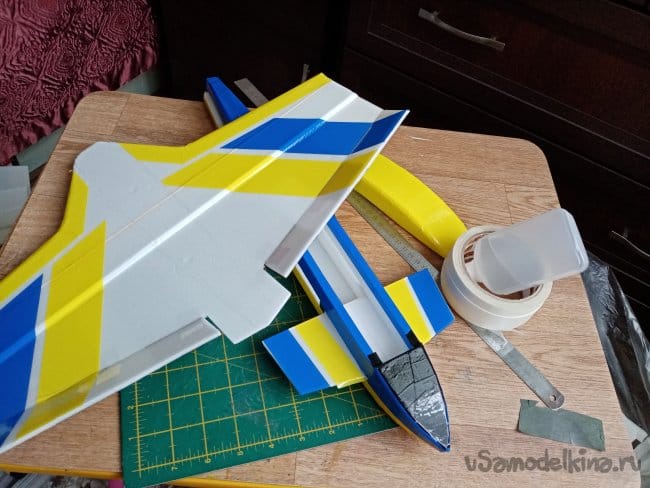

    Затем отрезаю кабину, её оклею тоже желтым, для контраста. Приклеиваю фиксаторы и подгоняю их длину по месту.

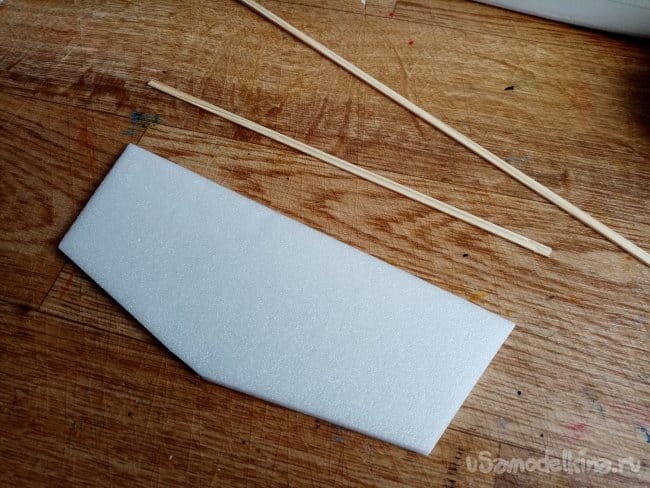

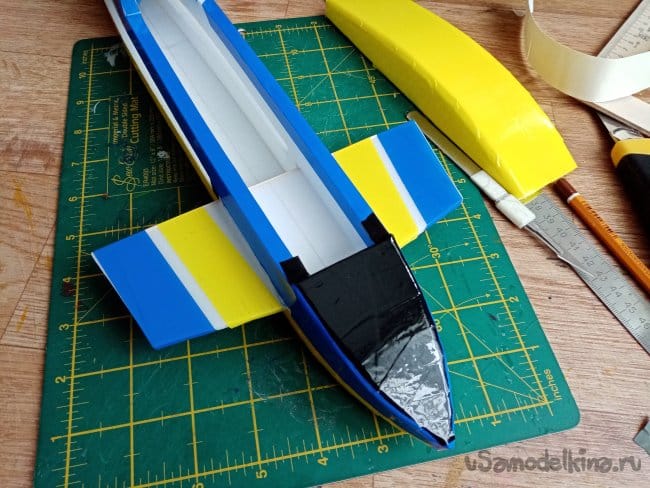

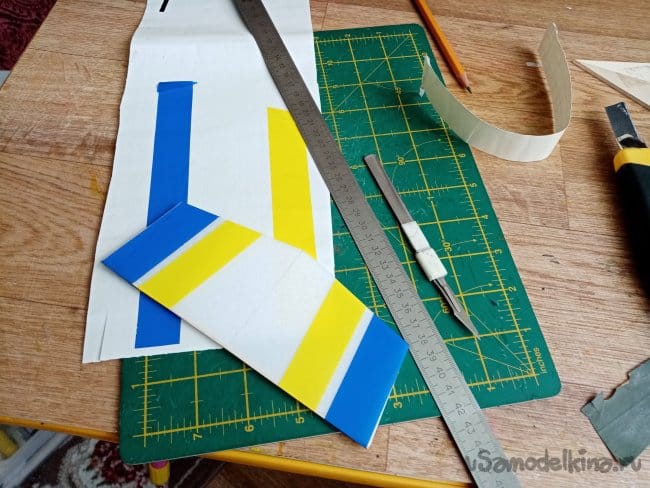

    Да слегка забыл передние крылышки в творческом запале. Вырезаю, усиливаю заднюю грань рейкой 2х4мм. Фиксирую палку малярным скотчем. Пока подсыхает размечаю в боковой крани фюзеляжа отверстие для установки. Но пока не вклеиваю.

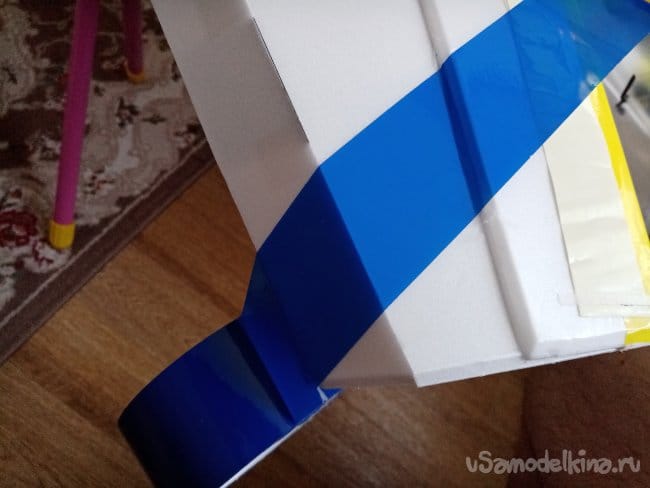

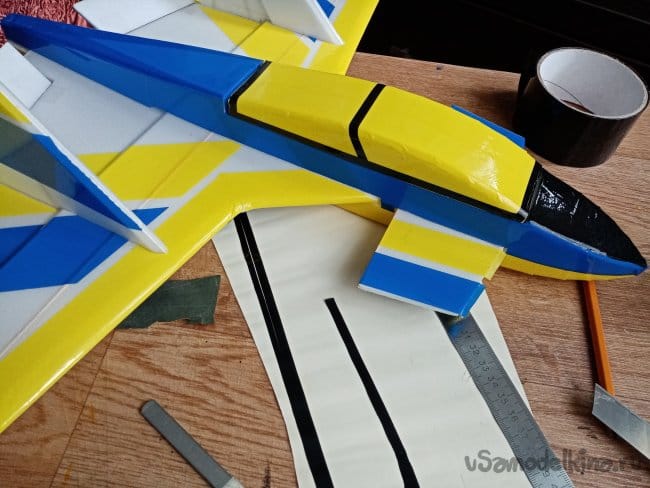

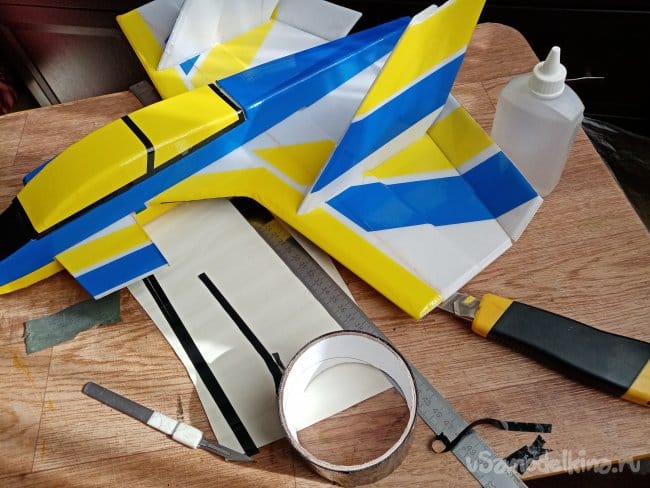

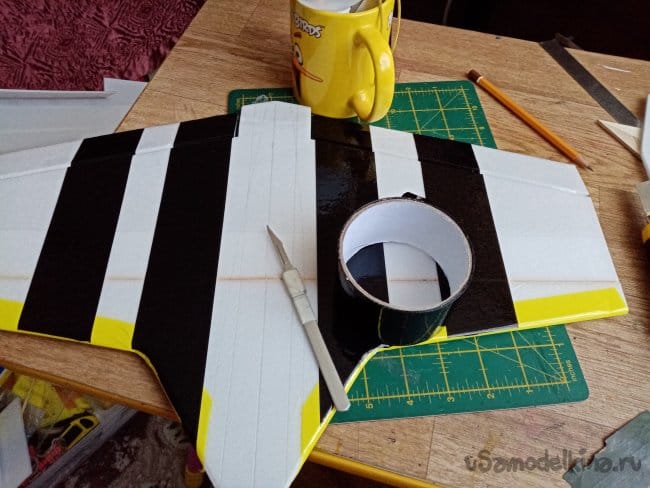

    Продолжаю оклейку.

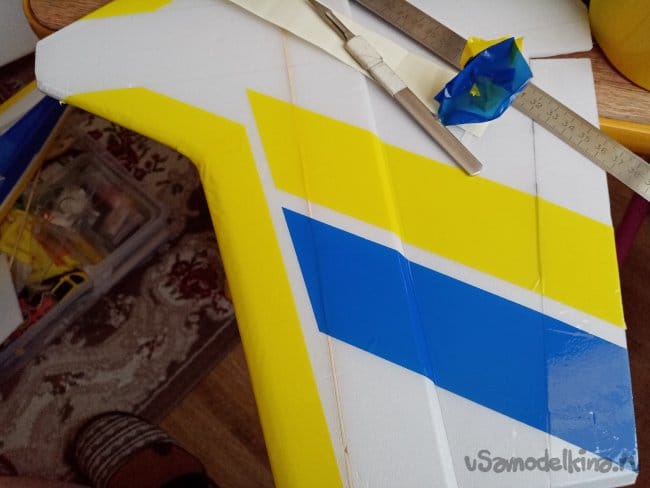

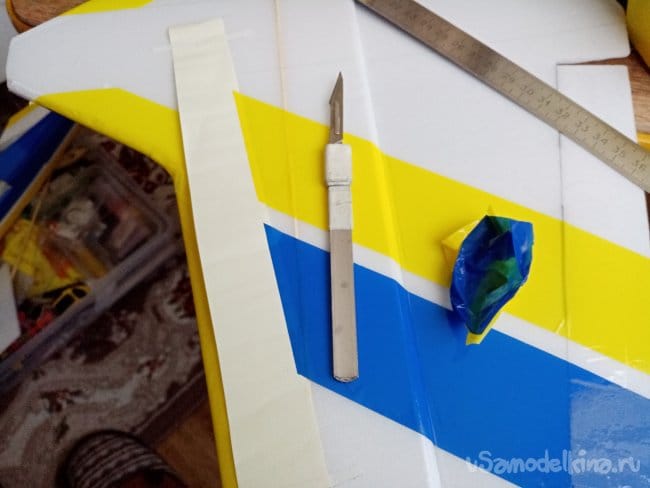

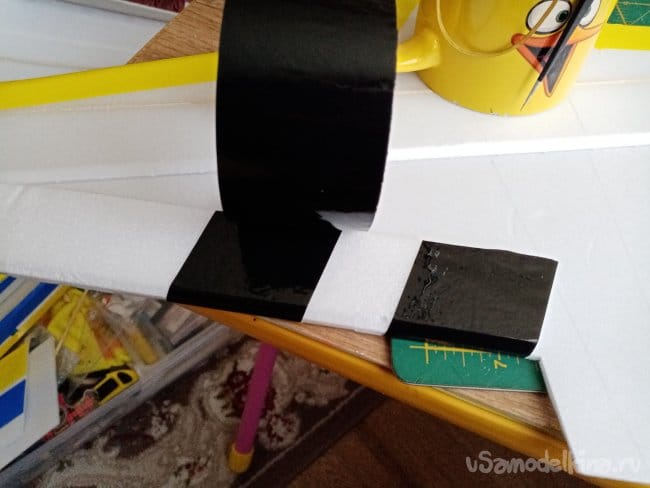

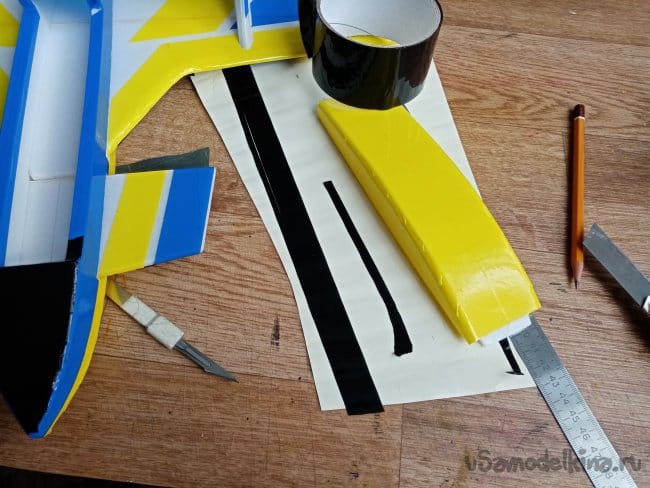

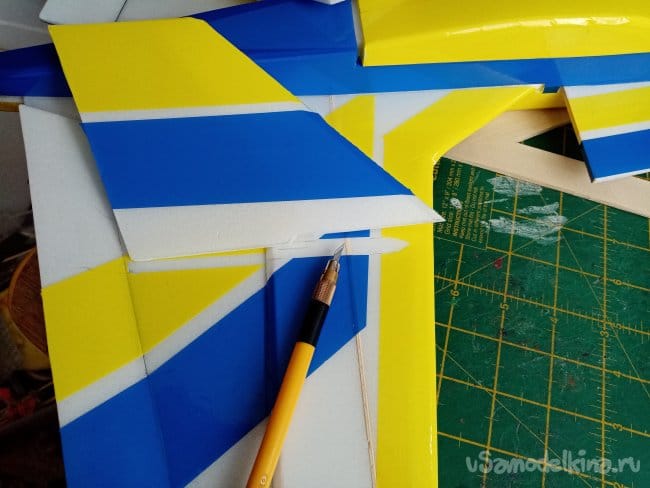

    На крыльях формирую переднюю грань скотча на подложке от пленки ОРАКАЛ.




    Немного подробностей.

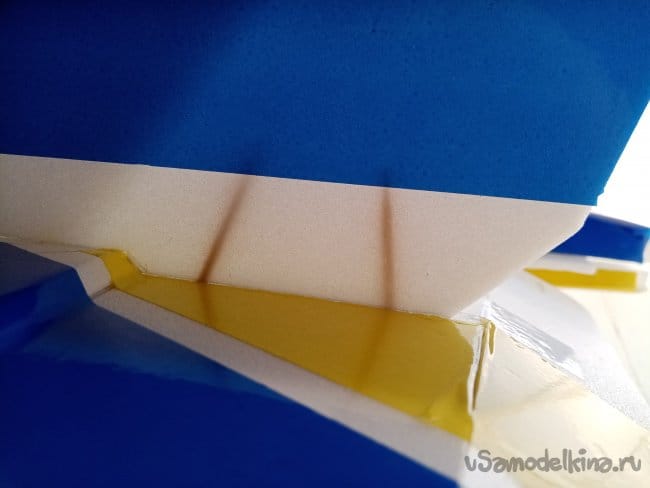

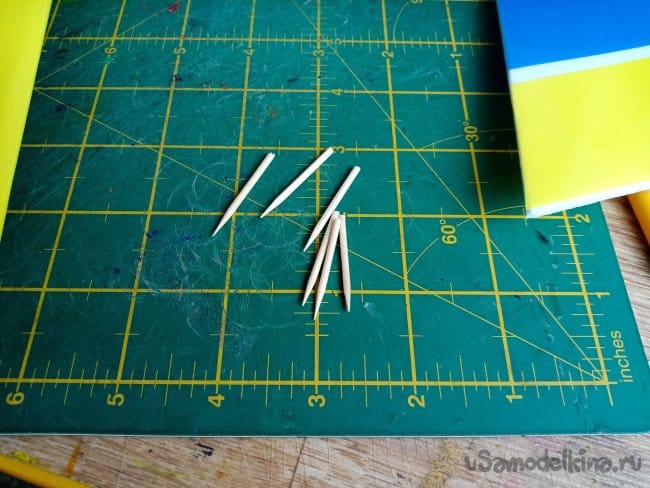

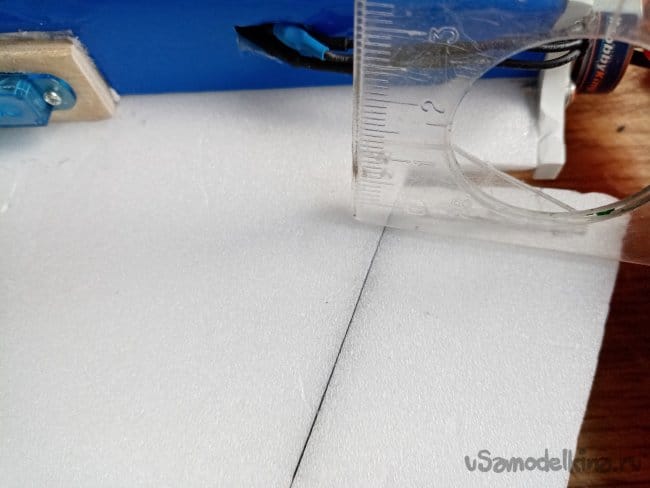

    Перед установкой подрезаю скотч в районе килей, иначе титан не приклеится к пленке. Устанавливаю кили на клею и усиливаю половинками зубочисток, проверяю вертикальность.

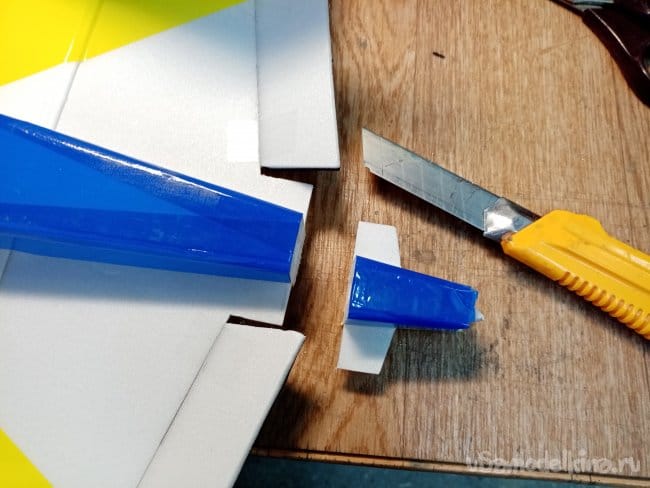

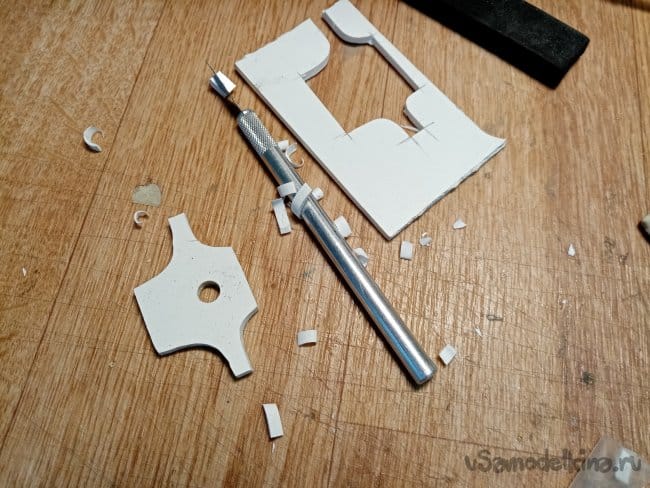

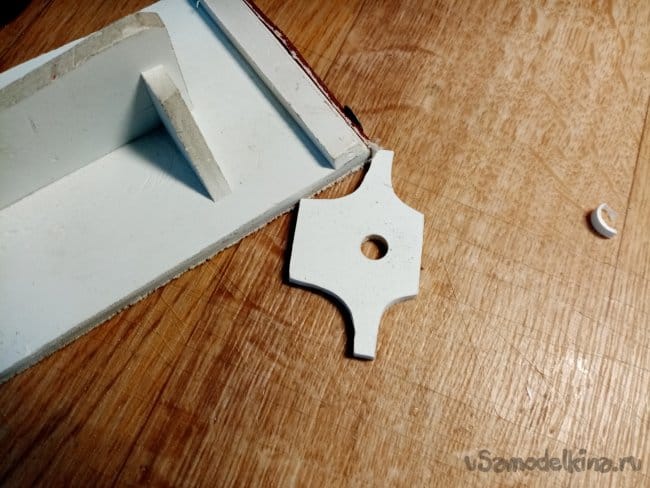

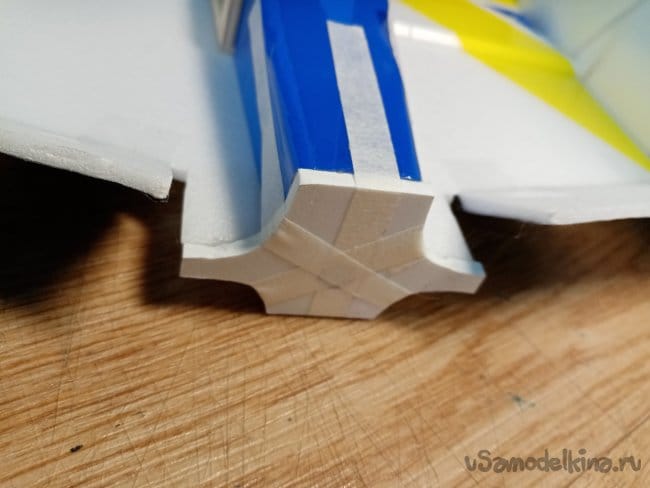

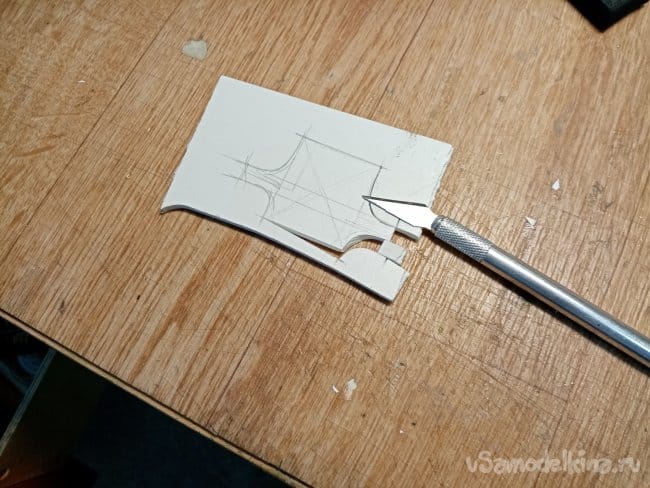

    Отрезаю хвостик фюзеляжа для установки моторамы. Из мягкого пластика вырезаю мотораму, подгоняю по месту. Лохмачу крупной шкуркой для увеличения прочности склейки и установив на место фиксирую малярным скотчем.

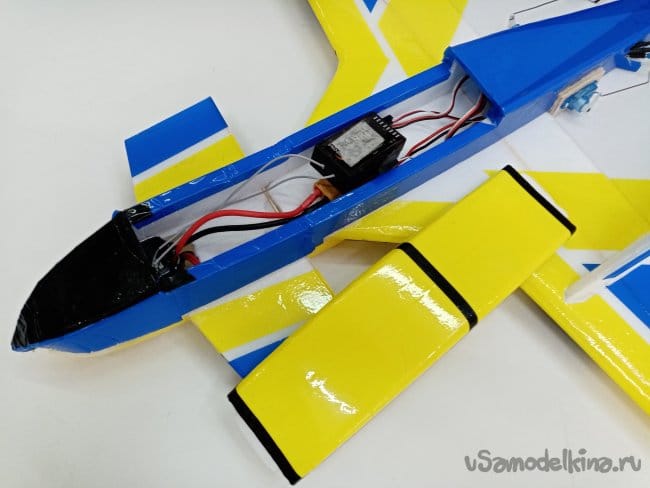

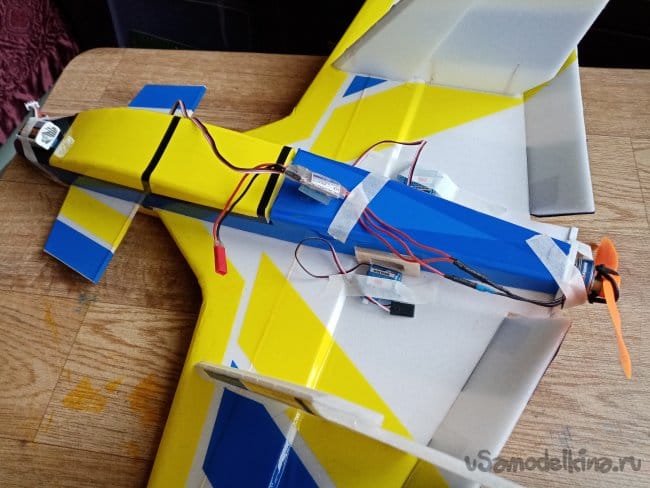

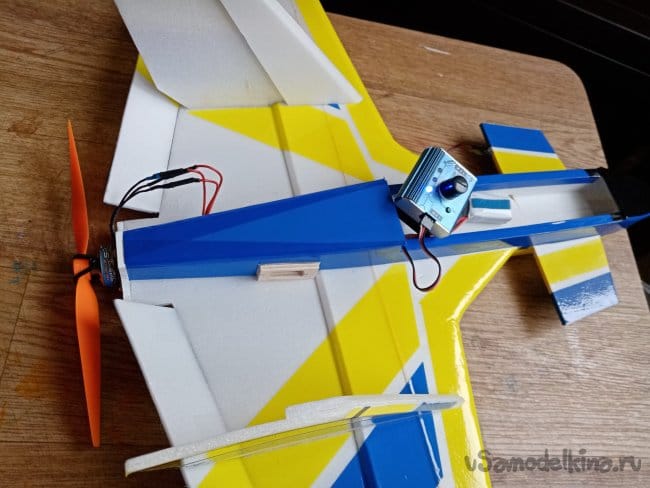

    Предварительно располагаю оборудование прикрепив скотчем, двигая некоторые элементы.

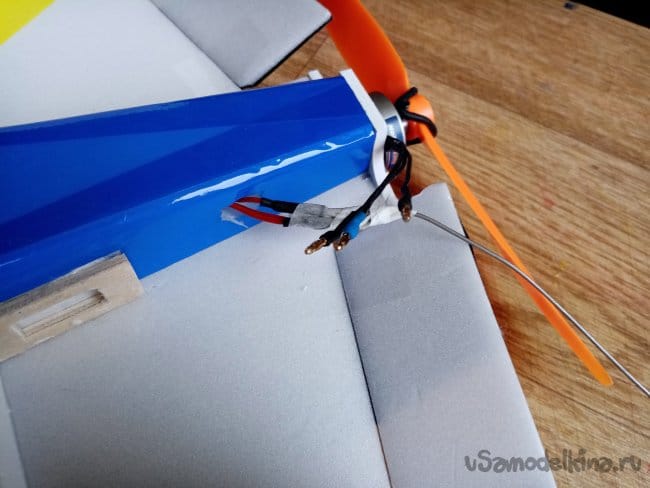

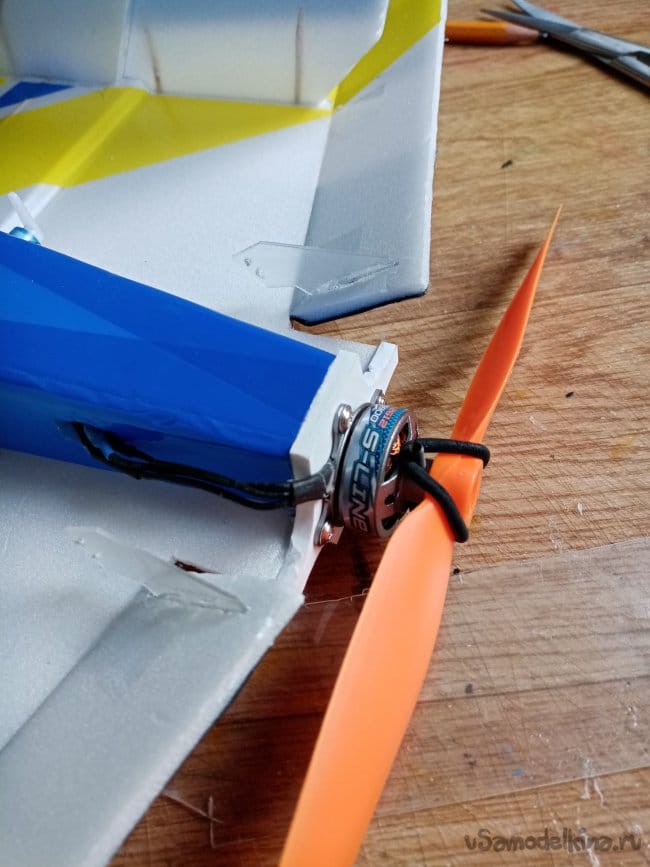

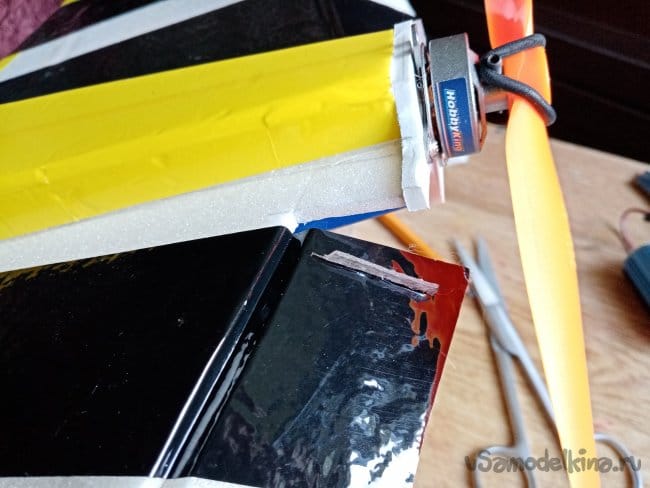

    Устанавливаю мотор и регулятор. провода от регулятора проталкиваю в отверстие фюзеляжа предварительно приклеив скотчем к проволоке. Соединяю, проверяю работу мотора. Если крутится не в ту сторону, достаточно поменять местами два любых провода.

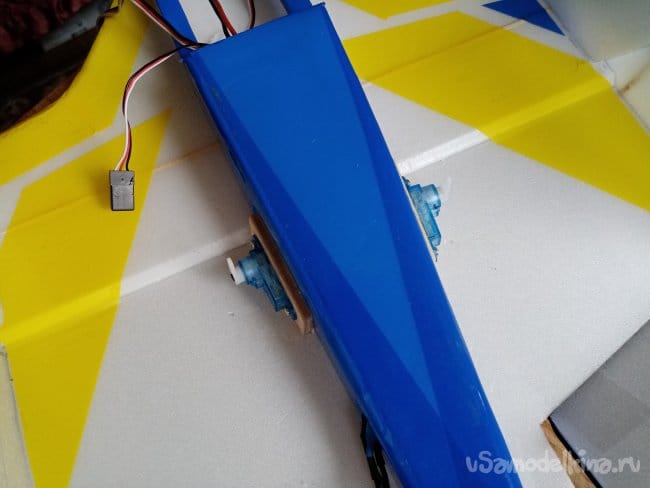

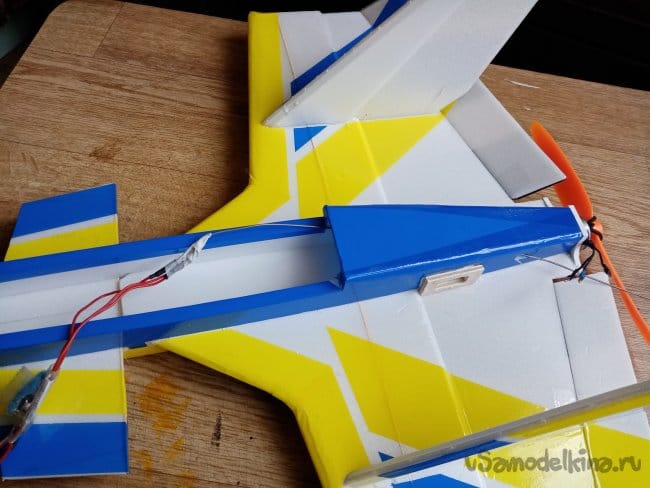

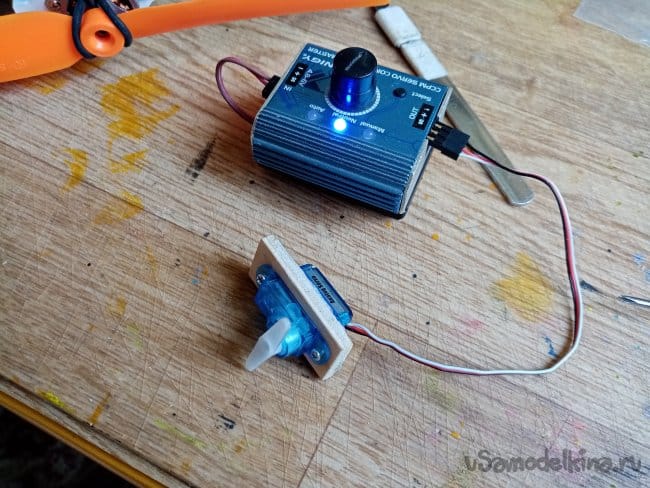

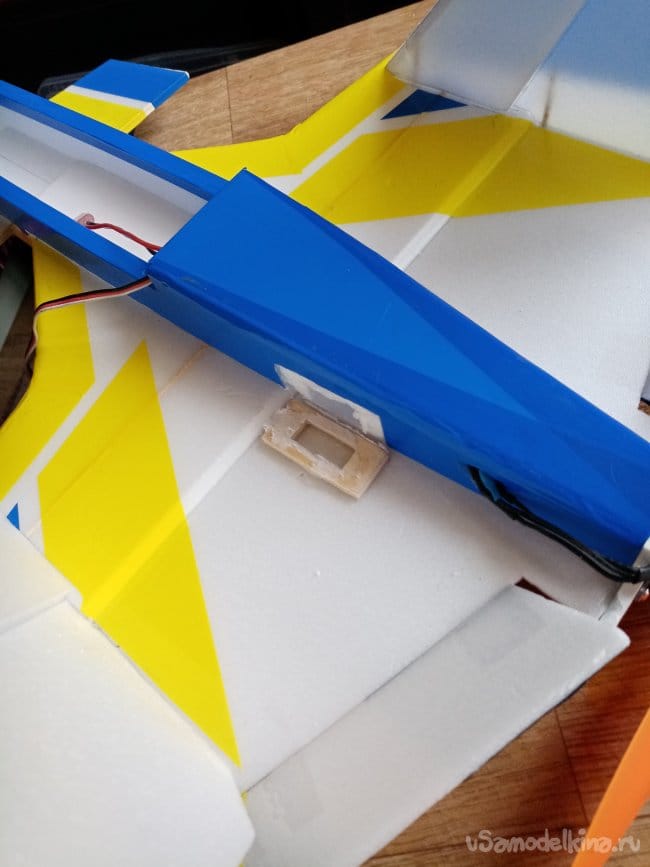

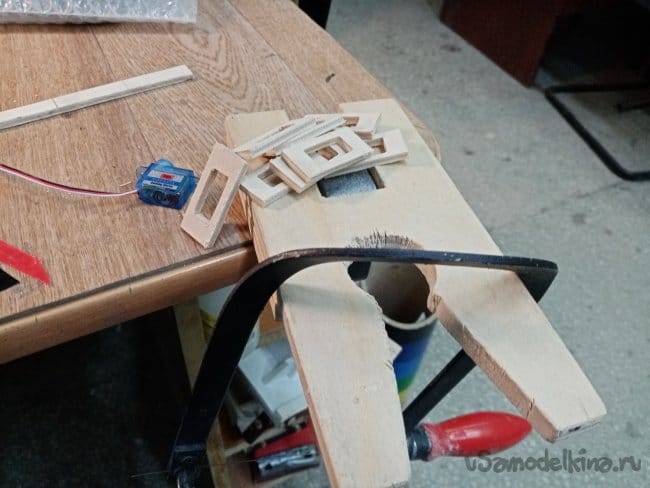

    Сервоприводы решил вдруг устанавливать в фюзеляж, до этого монтировал в кили. Не захотелось видеть торчащие по крылу провода. Как установить? Кили мешают прикрутить сервоприводы к накладкам. Собрал все вместе отдельно, прикрутил сервоприводы и наконец приклеил в нужное место на фюзеляже.

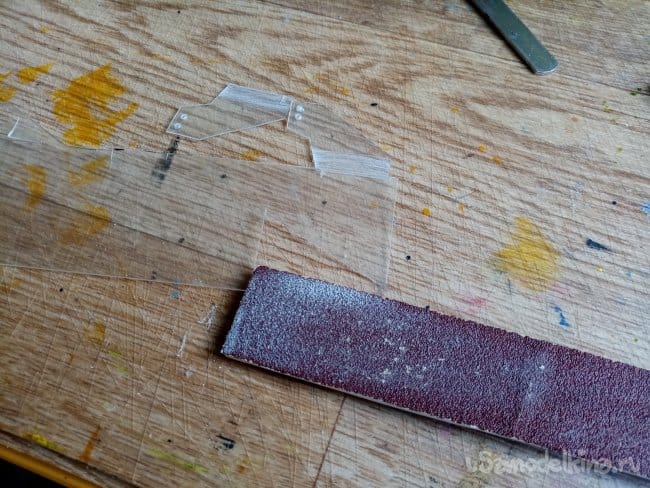

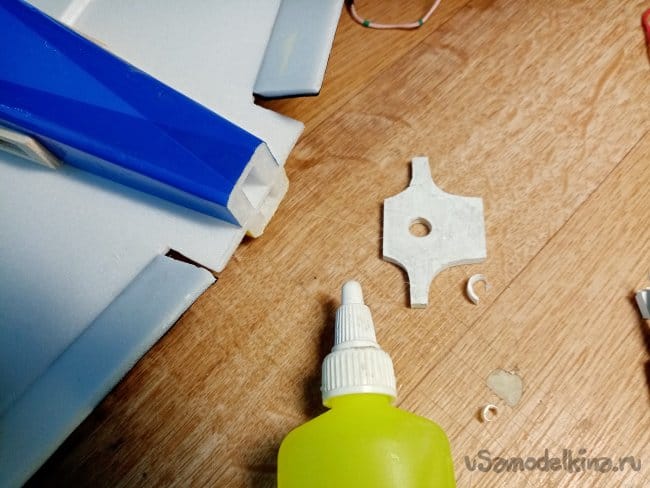

    Качалки управления флаперонов изготовил из прозрачной пластмассы, предварительно потерев крупной шкуркой. Врезаю в конструкцию их на вылет Т.Е. насквозь. Так прочнее.

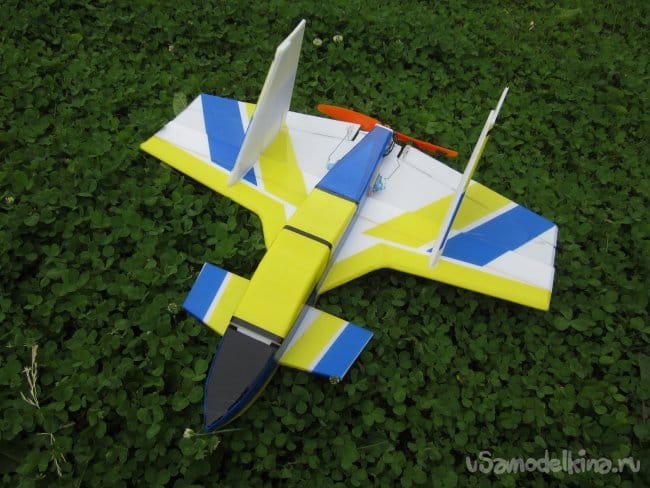

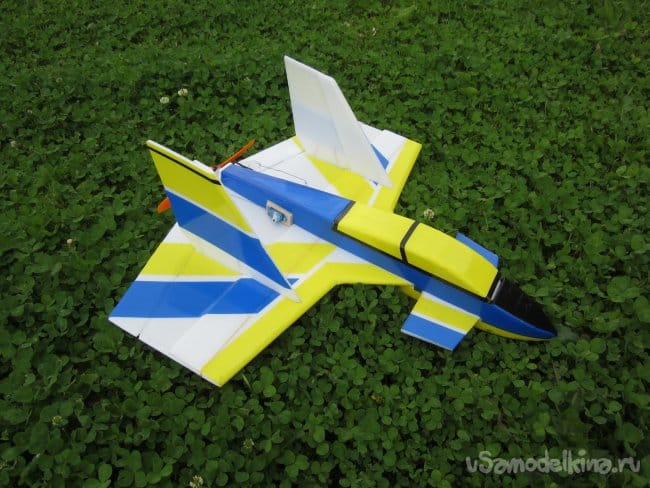

    Все готово, можно лететь.



    Пошел на травку.



    Первый старт и второй тоже.

    Ну.. слишком маневренный и центр тяжести задний.
    Мои зрители полезли в интернет, вывели формулу еще раз пересчитали. Подвигали аккумулятор.
    Они тоже пилоты, болеют за меня.
    Второй полет слегка получше, я забил ГОЛ в пустые ворота правда.

    Большие расходы.
    Уменьшили расходы до 20 процентов, экспоненты заделали 50 на 30 процентов.
    Еще разик.


    Ну вот более внятный полет.
    Мои товарищи, топали ножками "дай попробовать".
    Конечно, чего не полетать когда все настроили.
    Ладно я не жадный.
    Летите.


    Получился нормальный самолетик. Будет первым образцом.
