    Красивый ночник из барахла

    Красивый ночник из барахла

    Здравствуйте уважаемые читатели! Эта неделя прошла плодотворно и на свет появилась ещё одна моя самоделка. После первого фонарика осталась трубка упаковка от дешёвых наушников, которая стала мозолить мне глаза. Ну а в коробке с давних времён валялись многоцветные светодиоды с автоматическим алгоритмом переключения цвета и аккумулятор от покойного радиоуправляемого вертолёта (честь ему и слава, он сражался как только мог). В общем половина материалов ненавязчиво нарисовалась перед глазами. Осталось найти дополнительно подставку, выключатель и прочие мелочи. Ну а о том, что получилось и что для этого потребовалось, я сейчас расскажу.

    Материалы:
    - Остатки упаковки от наушников

    - Металлическая часть светодиодной лампочки (точно такую же, как у меня, вы можете изъять из лампочки General на 17 Ватт)
    - Аккумулятор на 3.7 V
    - Миниатюрный переключатель на два положения

    - Многоцветные светодиоды
    - Провода
    - Резисторы
    - Порт для зарядки

    - Канифоль
    - Припой

    Инструменты:
    - Клей-пистолет с силиконовыми стержнями
    - Ножницы
    - Канцелярский нож
    - Секундный клей

    Подготовка корпуса.
    Очищаем от наклейки часть трубки, которая будет видна из-под железяки. Для более удобной обработки соскребаем остатки клейкого покрытия.На крышке у меня был замечен изъян, который прям резал глаза. Его тоже отрезаем.

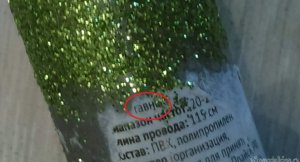

    Покрываем тонким слоем секундного клея только что очищенную поверхность и наклеиваем на него зелёные блёстки. Для того, чтобы красиво было.

    Выплавляем отверстие под переключатель. Самое главное не перестараться, чтобы слишком большая дыра не испортила весь внешний вид.

    А ещё нужно отверстие под зарядное гнездо. Также аккуратно проплавляем отверстие.
    Откладываем крышку в сторону и обрабатываем прозрачную часть изнутри грубой наждачной бумагой. В результате должна получиться матовая трубка. Как в конце оказалось, я слишком мало обработал наждачкой, вы, для достижения лучшего результата, обработайте побольше.


    Вырезаем из крышечки от канифоли заглушку на верхнюю часть трубки.

    По той же технологии покрываем блёстками, на этот раз золотыми.

    С помощью горячего клея устанавливаем её в трубку и покрываем ещё раз блёстками, чтобы замаскировать стык.


    На этом подготовка корпуса закончена, переходим к электронной начинке.

    Электроника.

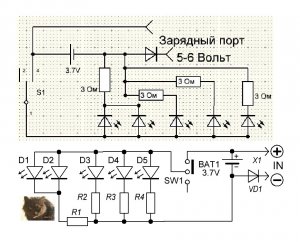

    Начнём как всегда со схемы. На ней вы можете видеть источник питания (в моём случае аккумулятор), многоцветные светодиоды (их всего лишь два, потому что завалялось много, а нашлось только два) и простые светодиоды для дополнительной подсветки, резисторы для ограничения тока. А также разъём под зарядный кабель.

    Ну само собой понятно, что яркий точечный свет для ночника не вариант. Поэтому создаём рассеиватели на светодиоды всё из того же горячего клея.


    К каждому светодиоду (за исключением многоцветных, их нужно сначала соединить парой) припаиваем резистор сопротивлением 3 Ома. Также изолируем место пайки термоклеем (можно и термоусадкой, но у меня подходящая закончилась)

    Соединяем проводом все плюсы и минусы светодиодов с учётом того, что к одному из этих выводов подключены резисторы.

    Наверняка понятно, что просто так все эти светодиоды в трубку запихивать мы не будем, поэтому берём стержень от ручки и приклеиваем светодиоды к нему, я сделал снизу один (остался один, потому что пока припаивал резистор ко второму, отломал вторую ножку) многоцветный, потом зелёный и в конце два синих. Устанавливаем этот стержень вовнутрь трубки, закрепив на верхней крышке термоклеем.

    Берём аккумулятор, гнездо и переключатель и припаиваем к ним дополнительные провода. Могут возникнуть сложности с пайкой аккумулятора, потому что там могут оказаться не совсем простые провода. У меня попались какие-то неспособные к стандартной пайке, поэтому я обмотал вокруг родного провода медный и заключил его в каплю припоя. Обязательно изолируем всё горячим клеем.


    В первую очередь устанавливаем в корпус гнездо. Обратите внимание, гайка надёжно закрепляет гнездо, поэтому использовать горячий клей тут не надо. Но если вы её потеряли, то можно и клеем.

    Ставим на свои места все остальные детали, пока ничего не спаиваем.

    Припаиваем диод к минусу аккумулятора. Уже дважды писал и ещё напишу, что осторожнее с паянием полупроводниковых элементов. Превышение допустимой температуры может привести к их выходу из строя.

    Спаиваем все элементы согласно схеме. Ничего не напутайте с подключением светодиодов, а то потом будете ставить мне низкую оценку, что, мол, я виноват в неработоспособности изделия.

    Плотно укомплектовываем все соединительные провода внутри крышки, иначе у вас просто не получится соединить две детали.

    Надёжно соединяем всеми доступными способами две половинки. Я одновременно клеил и секундным клеем и горячим клеем, получилось довольно-таки надёжно.

    Теперь последний штрих, без которого ночник не будет ни надёжно стоять, ни прилично выглядеть. Приклеиваем железяку от лампочки, и не жалейте клея, от его количества зависит прочность соединения.


    На этом всё, ниже вы можете видеть фото работы светильника.

    Могу предложить немного доработок, если вы не только прочитали, но и собирали, то могли заметить, что блёстки легко соскорябываются. Чтобы устранить это, покройте их лаком, пойдёт даже тот, который для ногтей. Светильник делал сестре, она просто в восторге. Всем до новых встреч, оставляйте свои комментарии с вопросами по процессу и обсуждениями и оценки, пока!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Опрос для тех, кто не только читал, но и собирал.
    Заработало ли у вас это устройство?
    Всего проголосовало: 2

    Настенный светильник для мастерской из бросового материала

    7.2
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.4
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.53 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    10 комментариев
    ino53
    Феодор, не я первый smile
    Цитата: Валерий
    Федь, над составлением схем поработай...
    Не то, что бы поучаю, делюсь опытом.
    И надпись удивила xaxa
    А так симпатично))) smile



    Феодор Автор
    Гость Степан, мой многоцветный светодиод как раз из игрушки, только декоративной стационарной.
    Валерий, сейчас исправлю.

    Валерий
    Начнём как всегда со схемы
    Федь, над составлением схем поработай...
    На этой у тебя светодиоды вниз светят, какие-то странные клеммы источника постоянного тока, и не указана их полярность....


    Але нови ностра алис!
    Korolev
    Феодор,
    у светодиодов неизвестный ток
    Ну, так, ориентировочно:
    Цветовая характеристика     Длинная волны        Напряжение
    Инфракрасные                        от 760 нм                   до 1.9 В
    Красные                                610 – 760 нм              от 1.6 до 2.03 В
    Оранжевые                            590 – 610 нм               от 2.03 до 2.1 В
    Желтые                                570 – 590 нм               от 2.1 до 2.2 В
    Зеленые                               500 – 570 нм               от 2.2 до 3.5 В
    Синие                                  450 – 500 нм               от 2.5 до 3.7 В
    Фиолетовые                           400 – 450 нм               от 2.8 до 4 В
    Ультрафиолетовые                   до 400 нм                   от 3.1 до 4.4 В
    Белые                                 Широкий спектр            от 3 до 3.7 В
    Обычно, в радиолюбительской практике, для однокристальных светодиодов в цилиндрическом корпусе 3 (5) мм в диаметре, принимается ток порядка 20 мА.  yes
    P.S. Как-то криво вышло, но понять при желании можно ...  smile
    Гость Степан
    Иногда попадаются игрушки, что то вроде волшебных палочек.там внутри прозрачной трубки находится чудный пленочный светорассеиватель- одновременно и матовый и визульно искрящийся - при изменении положения головы вспыхивают небольшие яркие искорки, как на одежде артистов. Сюда подошел бы просто сказочно.
    Феодор Автор
    Korolev, проходят, но у светодиодов неизвестный ток (они были получены без документации), поэтому приходится на глазок подбирать.
    Korolev
    Феодор,
    по поводу резисторов. Я подбирал по яркости светодиодов и по ощутимому их нагреву, ставил подстроечный многооборотный резистор на 10 Ом. Для каждого отдельный резистор искать не стал, взял среднее значение.
    А закон Ома в школе уже не проходят?  smile
    Феодор Автор
    Цитата: Dmitrij
    ставь защитный контроллер от телефонных АКБ, с ней литий хоть и плохо живет, но на много дольше чем без нее!
    Там в аккуме уже есть плата защиты. Самим аккумом я для разных целей пользовался уже в течении 2 лет, нареканий не было. Плата при разряде отключает акуум полностью, на выходе 0 вольт.
    Korolev, по поводу резисторов. Я подбирал по яркости светодиодов и по ощутимому их нагреву, ставил подстроечный многооборотный резистор на 10 Ом. Для каждого отдельный резистор искать не стал, взял среднее значение.
    Цитата: Korolev
    обрабатываем прозрачную часть изнутри грубой наждачной бумагой ... я слишком мало обработал
    Ничего страшного, можно и снаружи доработать.
    Чтобы устранить это, покройте их лаком, пойдёт даже тот, который для ногтей.
    Можно и лаком для волос. smile
    Снаружи если, то на ощупь противно-шершавое будет. Но можно и попробовать.
    Лаком для волос не пробовал, но лак для ногтей, прозрачный, у сестры одолжил.
    Korolev
    припаиваем резистор сопротивлением 3 Ома
    А из каких соображений выбирался номинал резисторов 3 Ома?  scratch
    обрабатываем прозрачную часть изнутри грубой наждачной бумагой ... я слишком мало обработал
    Ничего страшного, можно и снаружи доработать.
    Чтобы устранить это, покройте их лаком, пойдёт даже тот, который для ногтей.
    Можно и лаком для волос. smile

    Dmitrij,
     но если быстро, может и прокатить.
    Да, паял, если аккуратно, то прокатывает.  yes
    Dmitrij
    ставь защитный контроллер от телефонных АКБ, с ней литий хоть и плохо живет, но на много дольше чем без нее! У меня вот третий год уже работает фонарь с такой защитой, две ячеи 18650 стоит.
    А вот паять провода к телефонной акб не рискуй, срабатывает тепловая защита, я так уже несколько этих защит убил, но если быстро, может и прокатить.
