Это переработанный и изменённый ранее изготовленного варианта Старое!
За основу взят микроконтроллер atmega328P (безбожно выпаян из arduino nano), возможна замена на Atmega8 с изменением прошивки.
Радиомодуль nrf24L01.

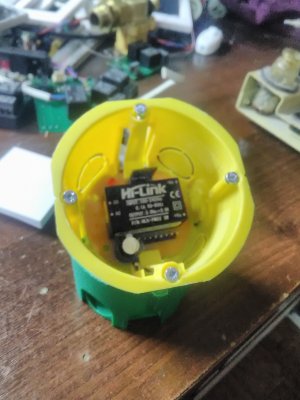

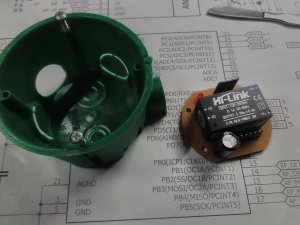

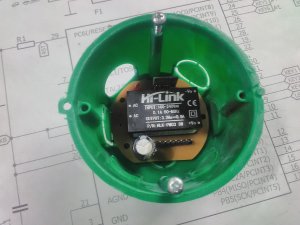

Источник питания использован HiLink на 3,3В.
Реле с управляющим напряжением 3В управляется ключом на MOSFET AO4406A.
Технические характеристики управляющей части:
Напряжение питания: 3-3,5В;
Дальность действия (опционально): 10…50м;
Рабочая температура окружающей среды, С: -10…+55;
Габаритные размеры, ДхШхВ, мм: 50х505х19 (опционально);
Управление до 6 каналов, включение выключение.

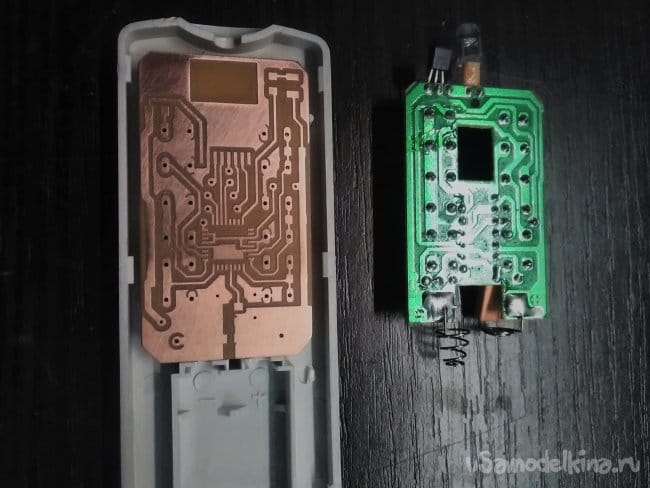

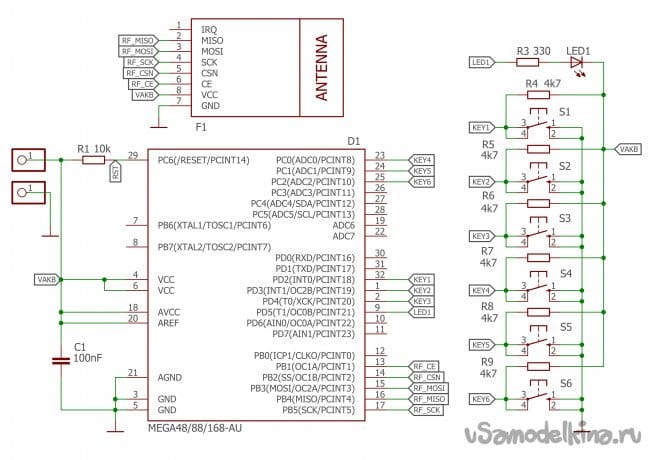

Схема управляющей части, возможность управления до 6 точек:
Технические характеристики управляемой части:
Напряжение питания: 220 В (50-60 Гц).
Напряжение коммутирования: до 240 В (50-60 Гц).
Максимальная мощность нагрузки: 1750 Вт.
Дальность действия (опционально): 10…50м.
Рабочая температура окружающей среды, С: -10…+55.
Габаритные размеры, ДхШхВ, мм: 50х5х20.

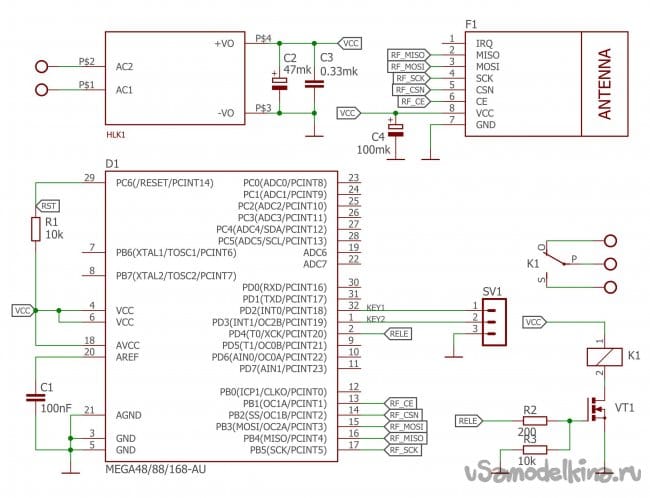

Схема исполнительного модуля:

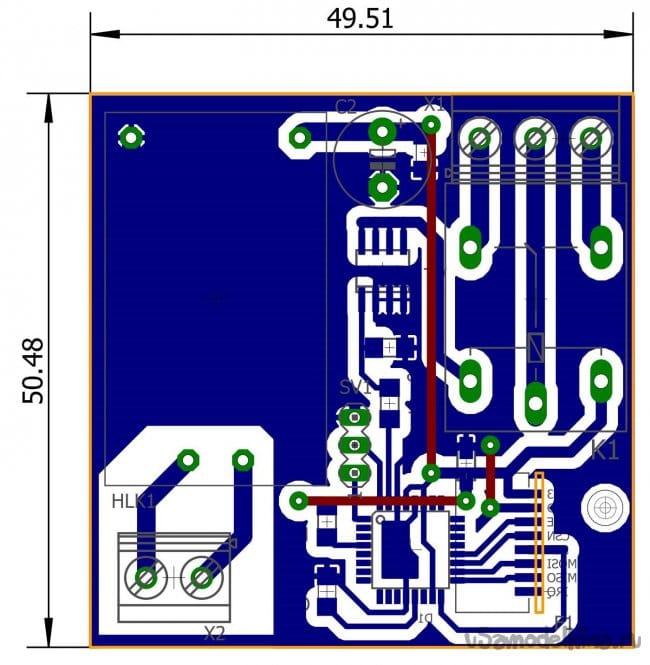

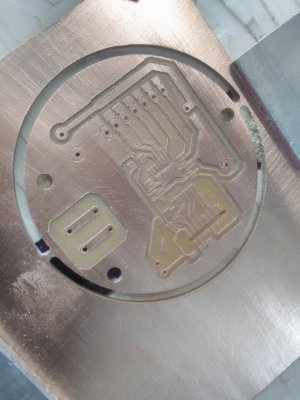

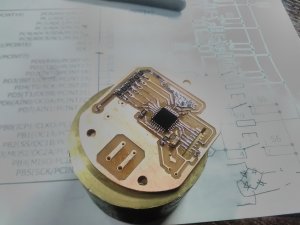

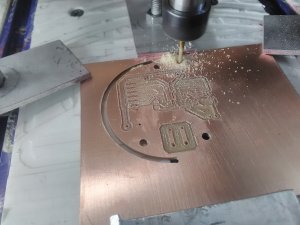

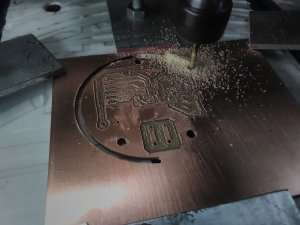

Вариант печатной платы:
Настройка.
Настройка управляемой части (далее радиореле) сводится к предварительном программировании - привязке к кнопке:
1. Выключаем радиореле от сети.
2. Замыкаем контакт 1 (key1) и 3(gnd) на разъеме SV1 (смотри схему) и включаем радиореле в сеть.
3. Нажимаем кнопку (на управляющем устройстве) к которой хотим привязать программируемое радиореле. Номер канала (кнопки) сохраняется в энергонезависимую память. При удачном сохранении реле включится и выключится 5 раз.
4. Выключаем радиореле от сети.
5. Размыкаем контакт 1 (key1) и 3(gnd) на разъеме SV1. Радиореле готово к эксплуатации.

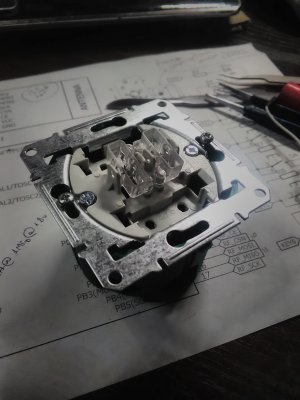

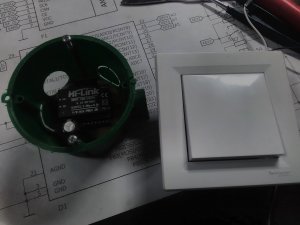

6. Монтируем радиореле для эксплуатации.
