    Вентиляция для частного дома из канализационных труб


    Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина»!
    Относительно недавно я рассказывал на этом сайте о том, как сделал временную вентиляцию.. Тогда мне необходимо было быстро, до начала морозов ввести в эксплуатацию газовое отопление, а наличие вентиляции - это обязательное условие.

    Но, в очередной раз я убедился в верности поговорки «Нет ничего более постоянного, чем временные решения!».)))) По ходу выполнения внутренних работ в доме моё решение изменилось. Выяснилось, что значительно удобнее мне будет не совмещать кухонную вытяжку в один стояк с вентиляцией санузла (как я планировал), а оставить её отдельной.

    Созданная тогда на скорую руку временная конструкция, конечно же, не могла оставаться на своём месте. Основная причина - конденсат, который образовывался зимой в достаточно больших количествах и вытекал на стену внутри помещения.

    Ещё одна причина - слишком сильная тяга! Когда мороз на улице достигал 20-ти градусов, воздух в трубе прямо выл! Я прикрывал отверстие листом картона. Потому что, бумагу всасывало внутрь)))).

    И, что тоже немаловажно, внешний вид! Торчащая над домом поделка из канализационных труб совсем его не красит! )))))
    Конечно-же, нормальный человек на моём месте обратился бы в специализированную контору. Специально обученные люди сделали бы проект и смонтировали бы вентиляционную трубу из нержавейки....

    Но это нормальный... Я же себя к таковым не причисляю, являясь "больным на всю голову самодельщиком", которому очередной раз подвернулся шанс что-то придумать, изобрести и собрать.))) Это ж какое удовольствие от процесса! )))))...
    Тем более, что большинство нужных мне материалов у меня были в наличии - занимаясь стройкой, очень трудно не заиметь остатков материалов.))

    И я таки собрал новую трубу, которая уже не будет заливать стену конденсатом, и которая (по крайней мере, на мой взгляд) не сильно испортит внешний вид дома.



    Для этого мне понадобились следующие материалы:

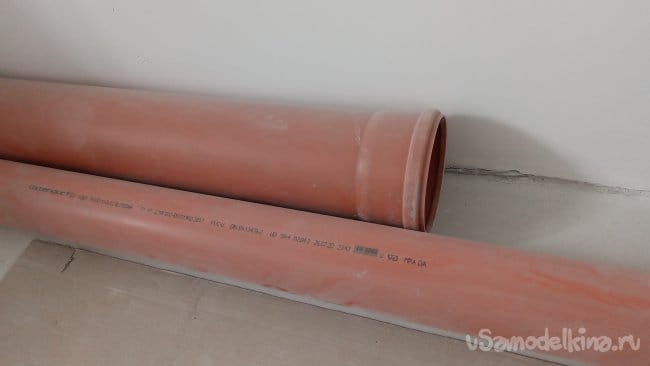

    1.Труба НПВХ для наружной канализации, диаметром 110 мм.
    2.Труба НПВХ, диаметром 160 мм.
    3.Фитинги для этих труб (отводы 67 градусов (110 и 160 мм), крышки 160мм.)
    4. Вспененный полиэтилен, толщиной 3 мм. (Подложка для ламинированных полов)
    5. Отрезок металлопластовой трубы.

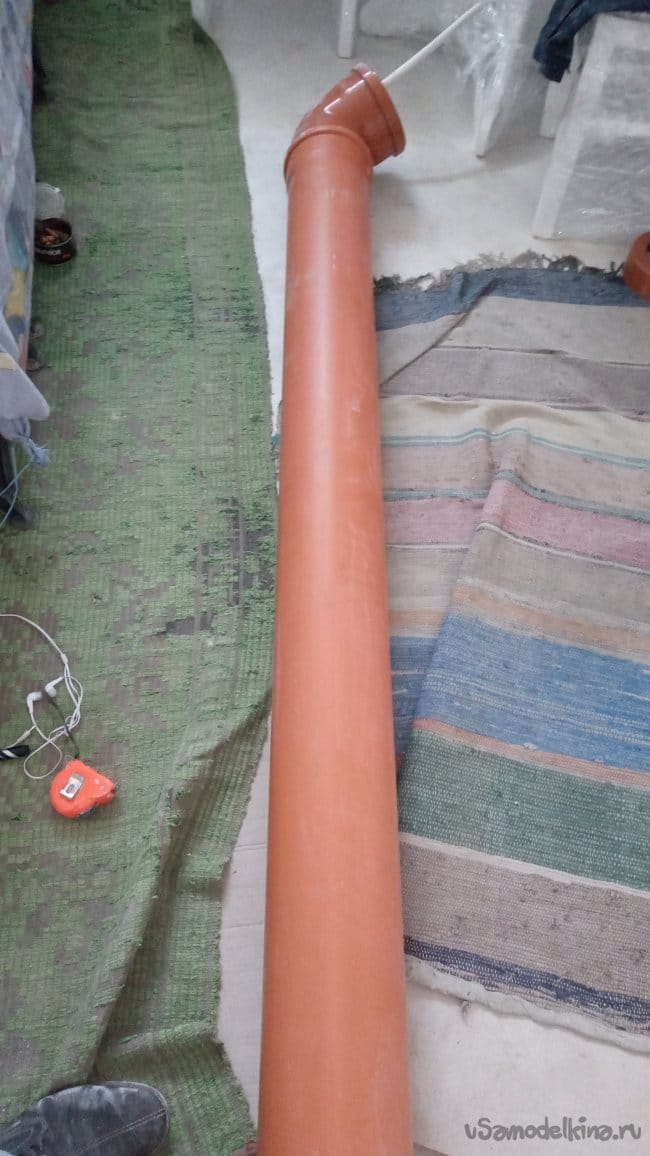

    Начал я с демонтажа старой трубы, так как её я решил использовать. Первым делом укоротил её с трёх до двух метров, чтобы уменьшить тягу. (По нормам необходимо, чтобы она возвышалась над срезом кровли минимум на один метр! Двухметровой для этого хватало.)
    По моей задумке эта труба должна поместиться внутри другой, более тостой (160 мм). А пространство между стенками должно быть заполнено теплоизоляционным материалом. Сто шестидесятая двухметровая труба у меня имелась в наличии:

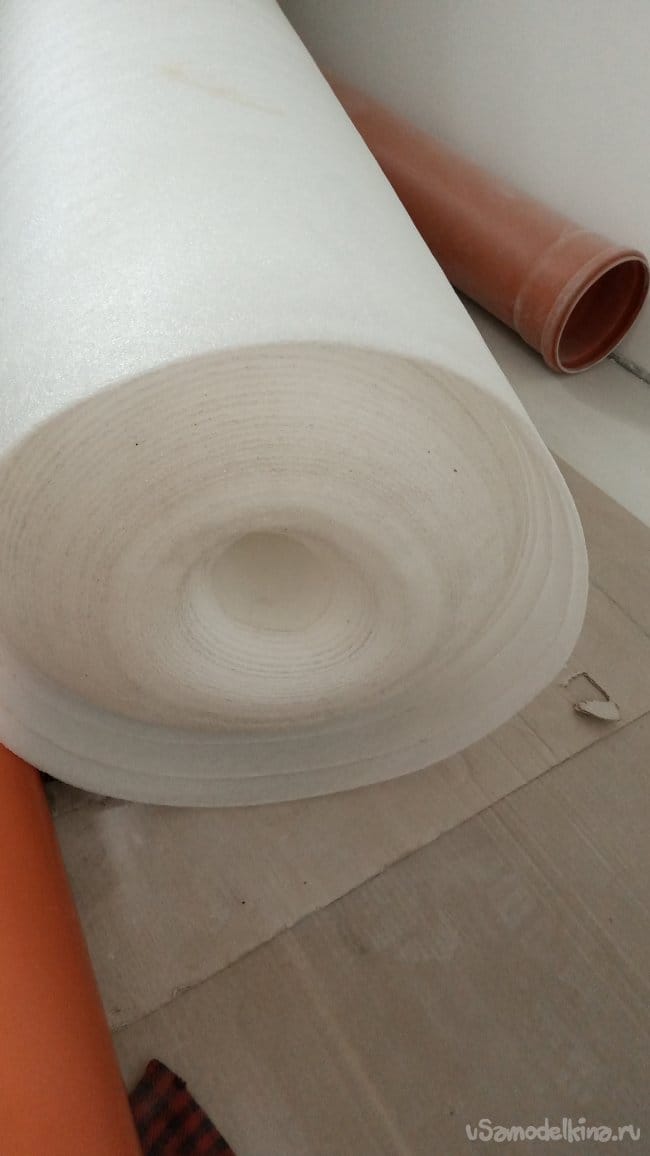

    Теплоизоляция тоже имелась. В её качестве я решил использовать подложку для ламината, целый рулон которой у меня имелся. Я купил его заранее, ещё до того, как принял решение делать под всем домом полы с подогревом. То есть, использовать такую, теплоизолирующую, подложку на тёплых полах не получится. Значит, нужно её куда-то пристроить с пользой!6


    Значит, почти всё есть...

    Но, всё-же, не смотря на то, что внутренняя труба будет теплоизолирована, я не получаю полной гарантии отсутствия конденсата. Поэтому, решил перестраховаться и предусмотреть его отвод на улицу..
    Для этого в сантехническом отводе (колене), перед самым входом в стену, я решил сделать "порог", а перед ним - штуцер для слива. Осуществил я это следующим образом:

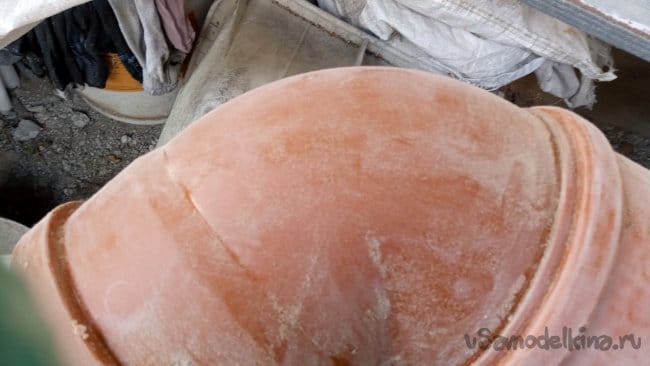

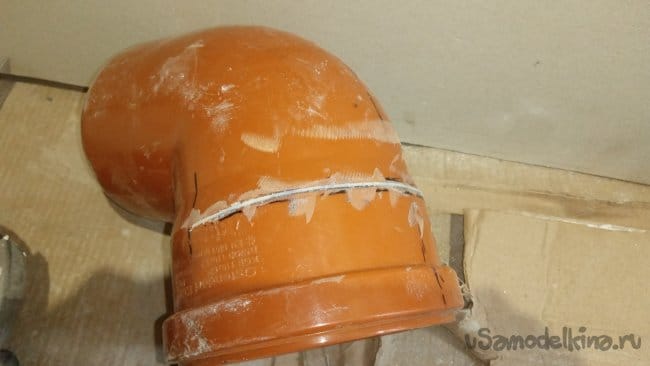

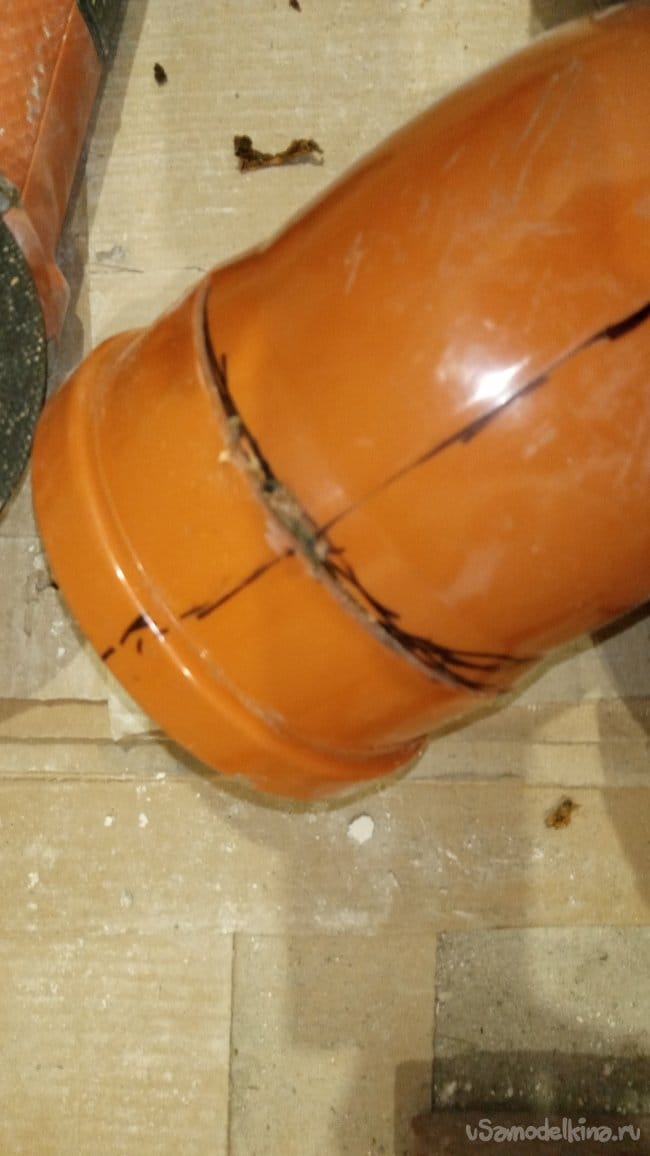

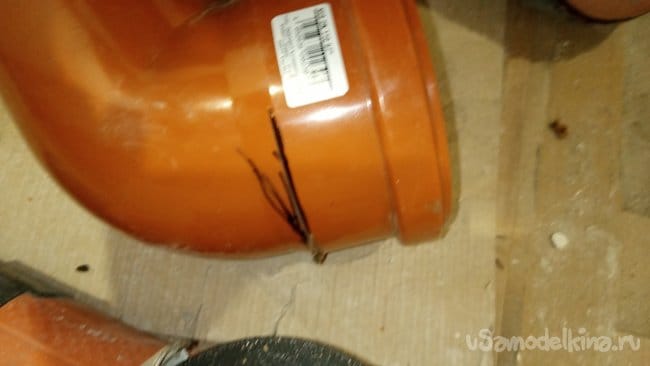

    Прорезал болгаркой колено примерно на половину диаметра:

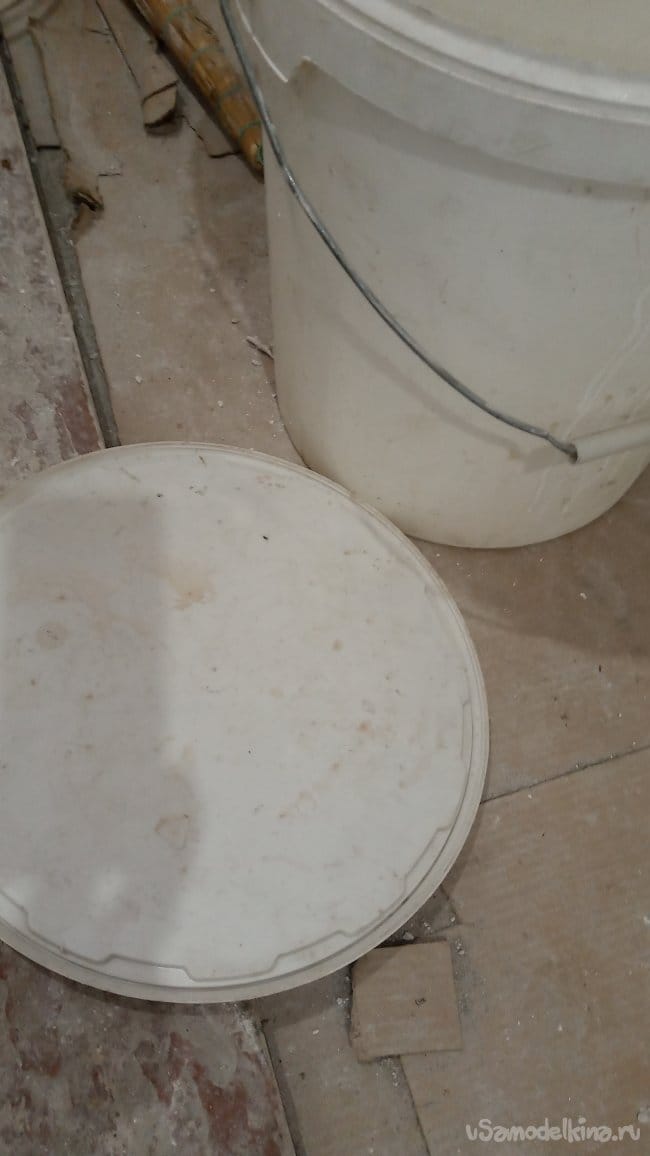

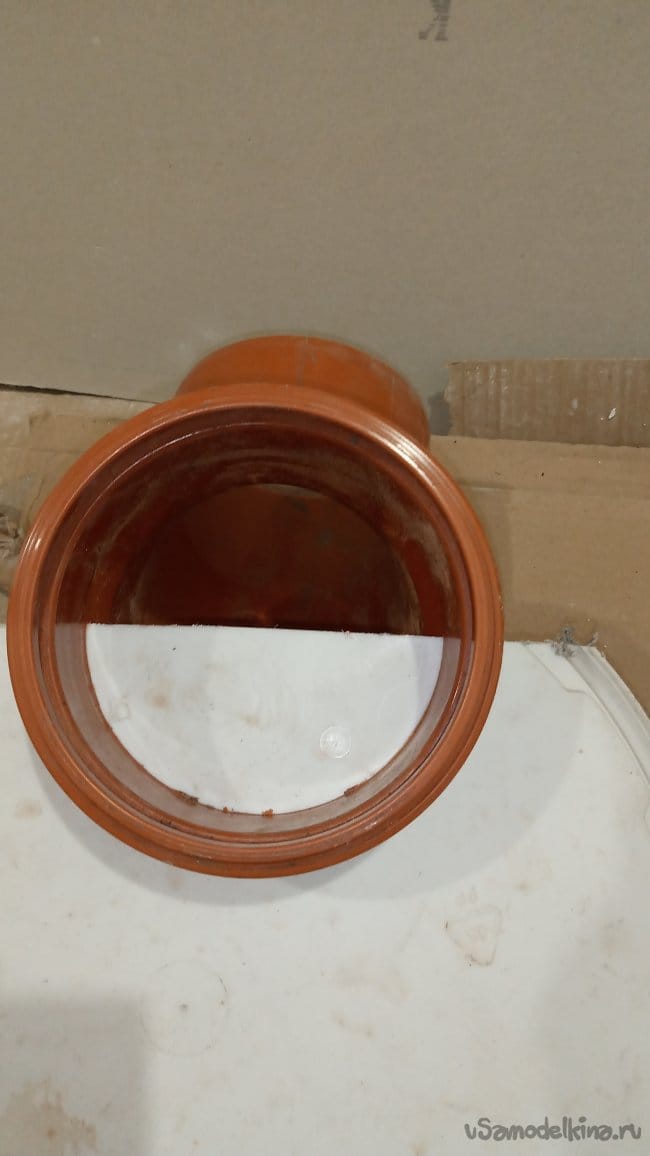

    В качестве перегородки решил использовать часть крышки от технического ведра:

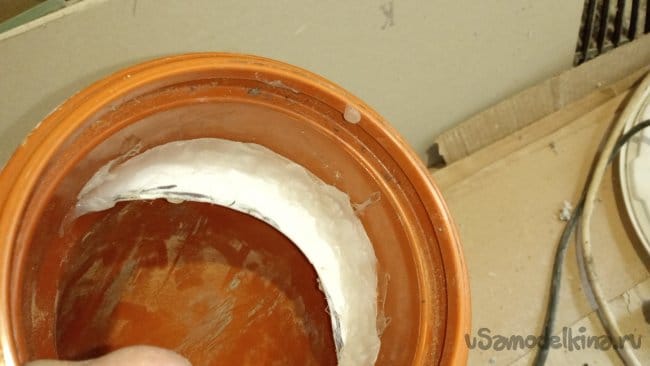

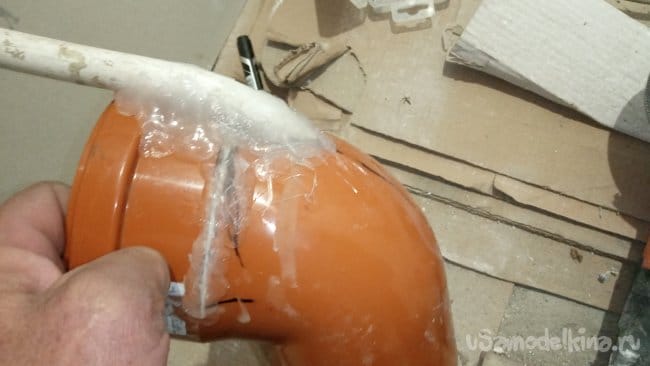

    Лишнее обрезал и проклеил конструкцию горячим клеем:

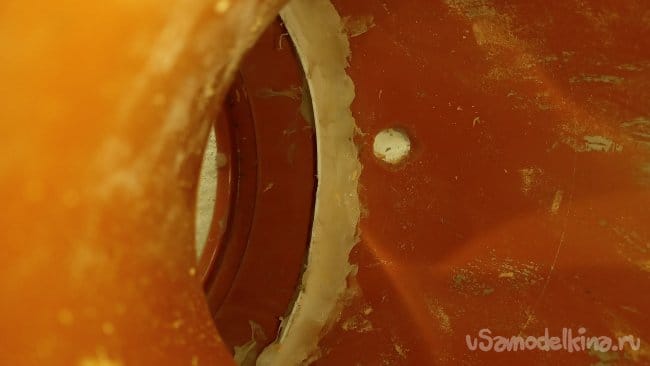

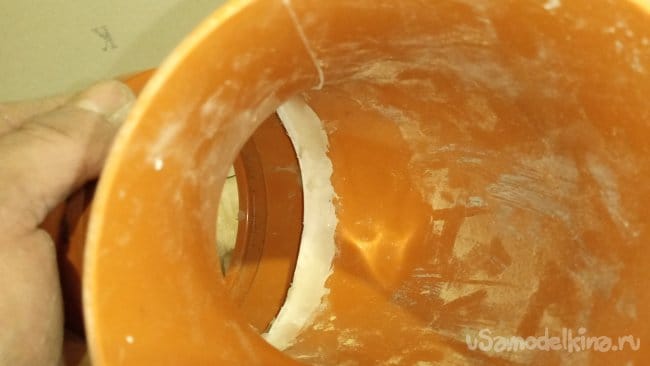

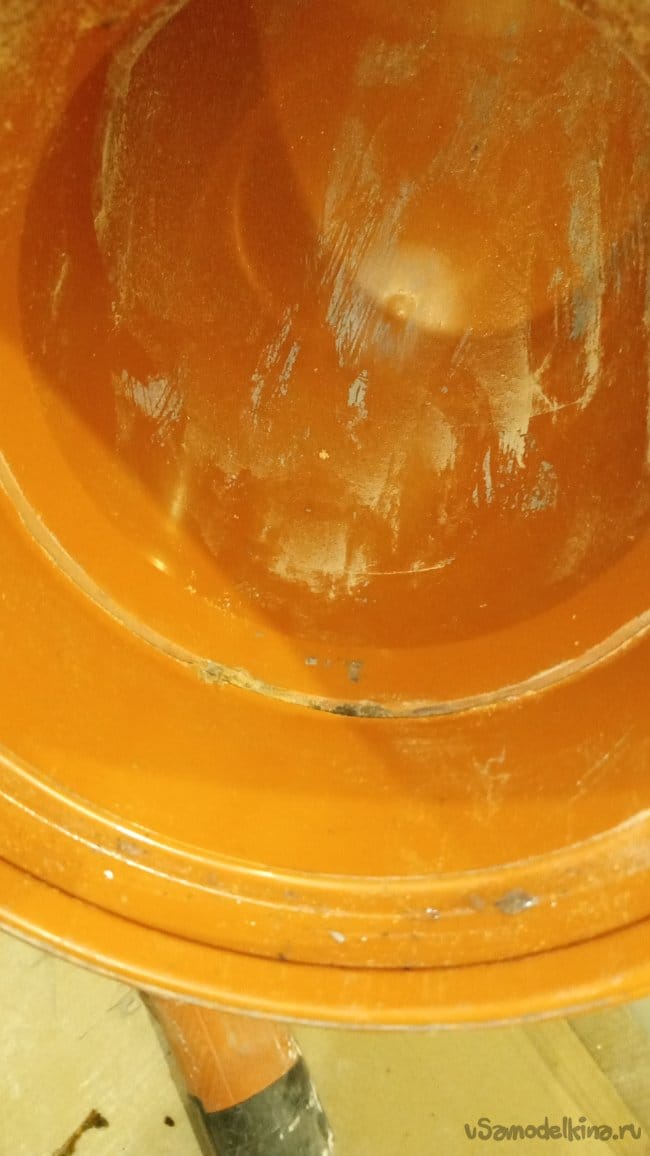

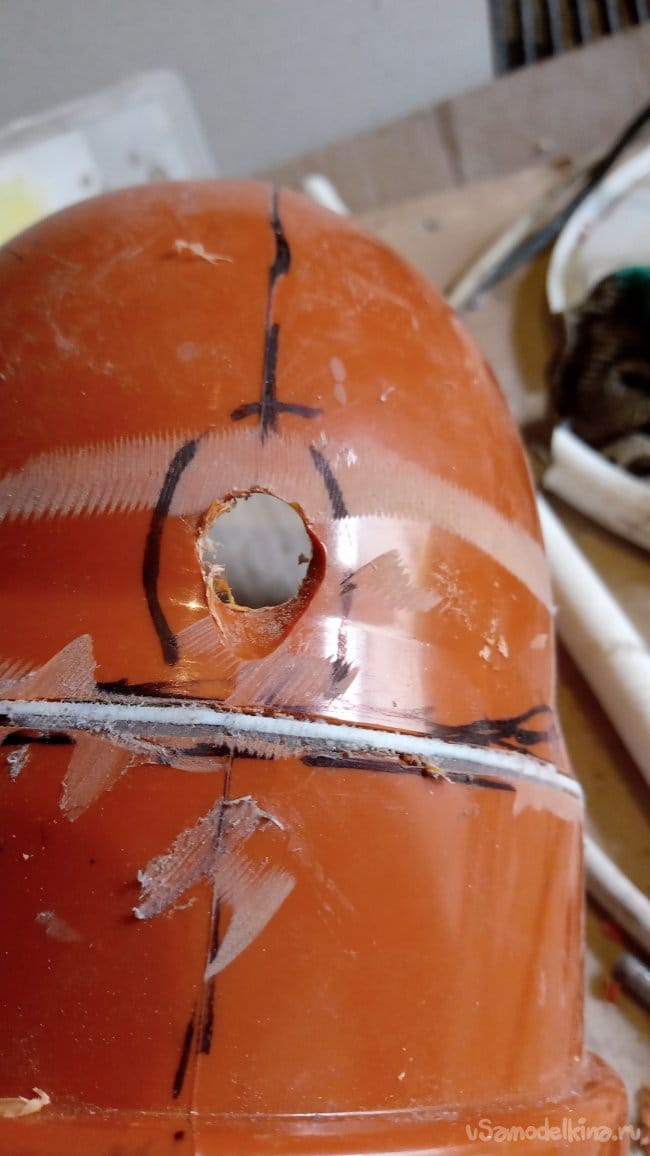

    Чтобы скапливающийся перед перегородкой конденсат можно было выводить из трубы, сразу за "порожком" просверлил отверстие;



    Для отвода решил использовать остатки металлопластовой трубы, которые тоже имелись у меня в наличии.

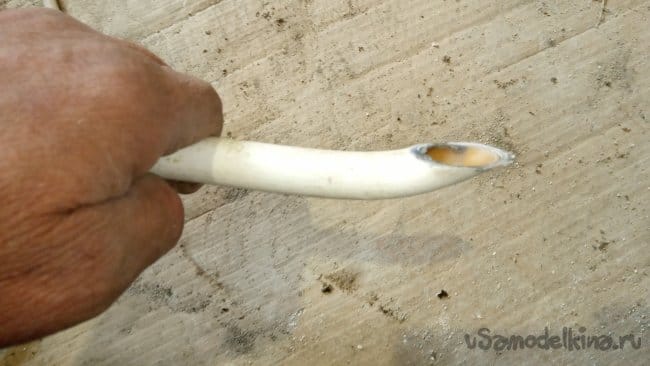

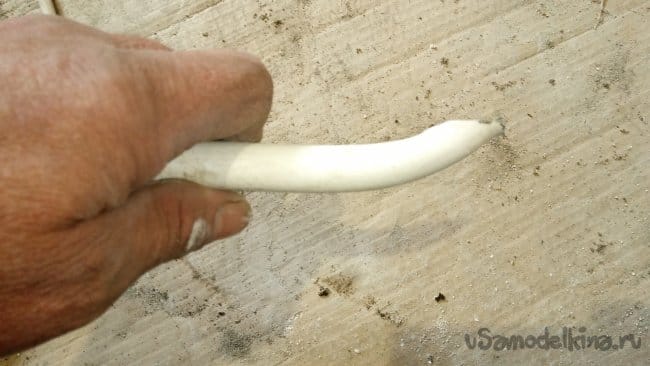

    Загнул её конец и обрезал так, чтобы она плотно прилегала к отверстию:

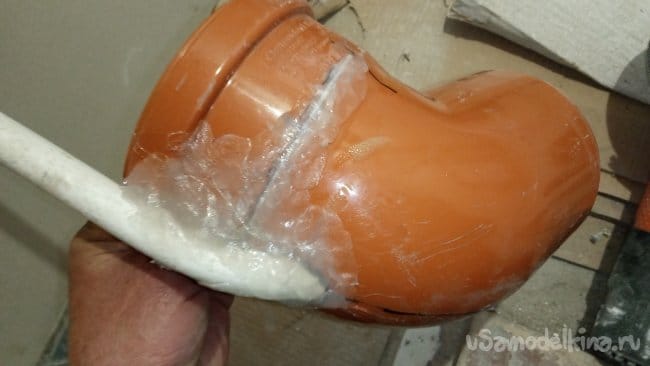

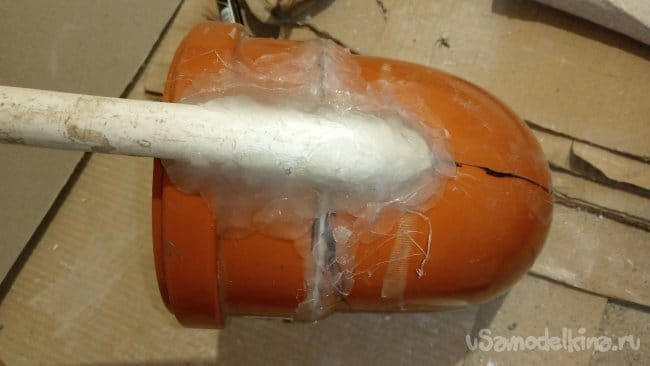

    После чего тоже приклеил горячим клеем:



    По всем "законам жанра", раз уж использовал в самоделке горячий клей, должен использовать и скотч! ok



    Хорошо бы ещё и гофрокартон где-то применить для полноты картины.... boss

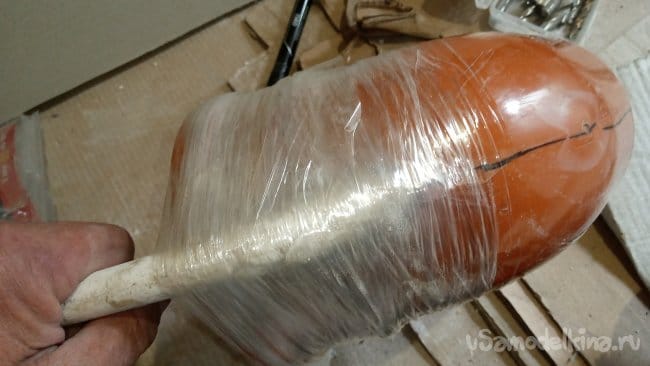

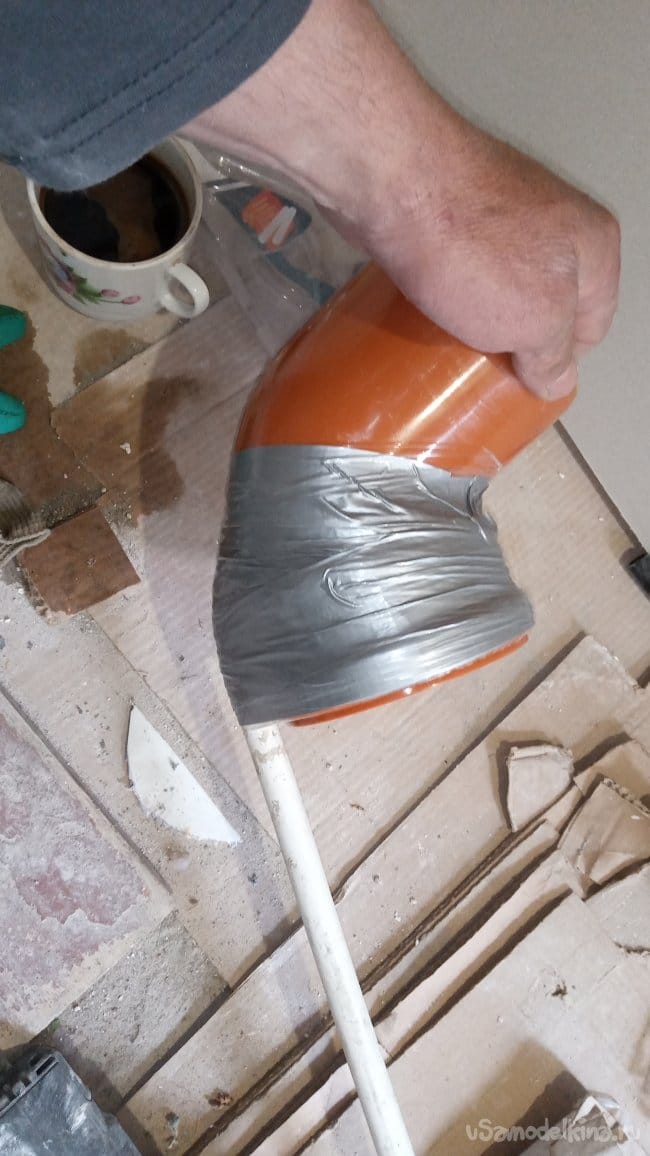

    Ну да ладно... Обошёлся армированной сантехнической лентой:

    Не знаю, зачем...))) Просто взял и обмотал поверх скотча scratch !

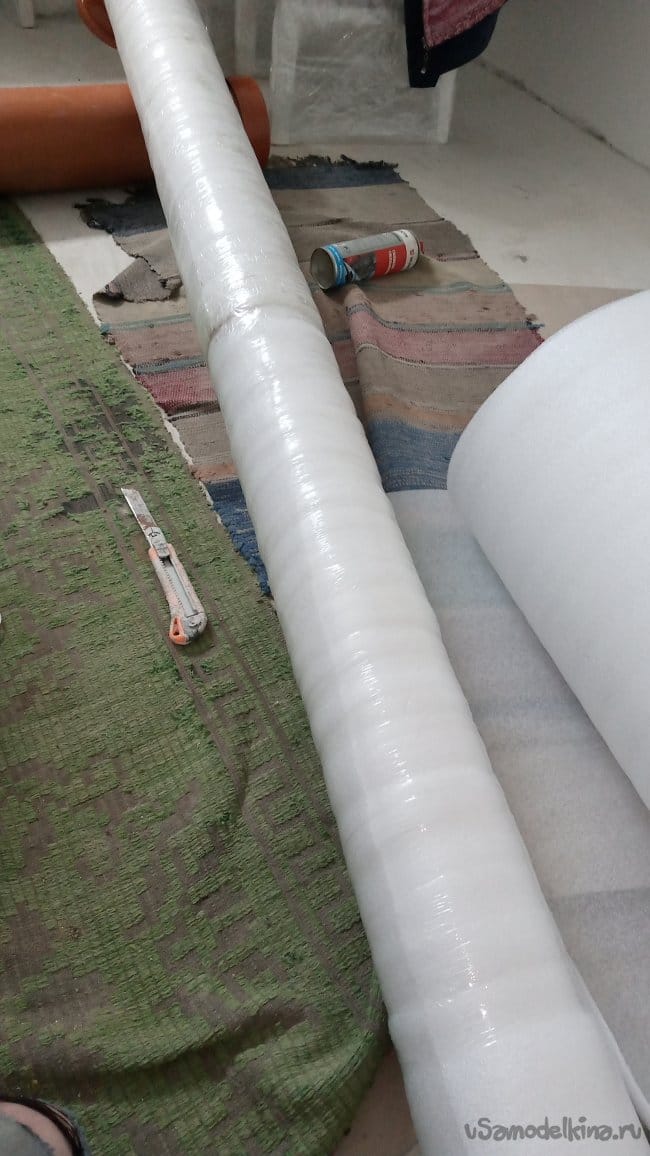

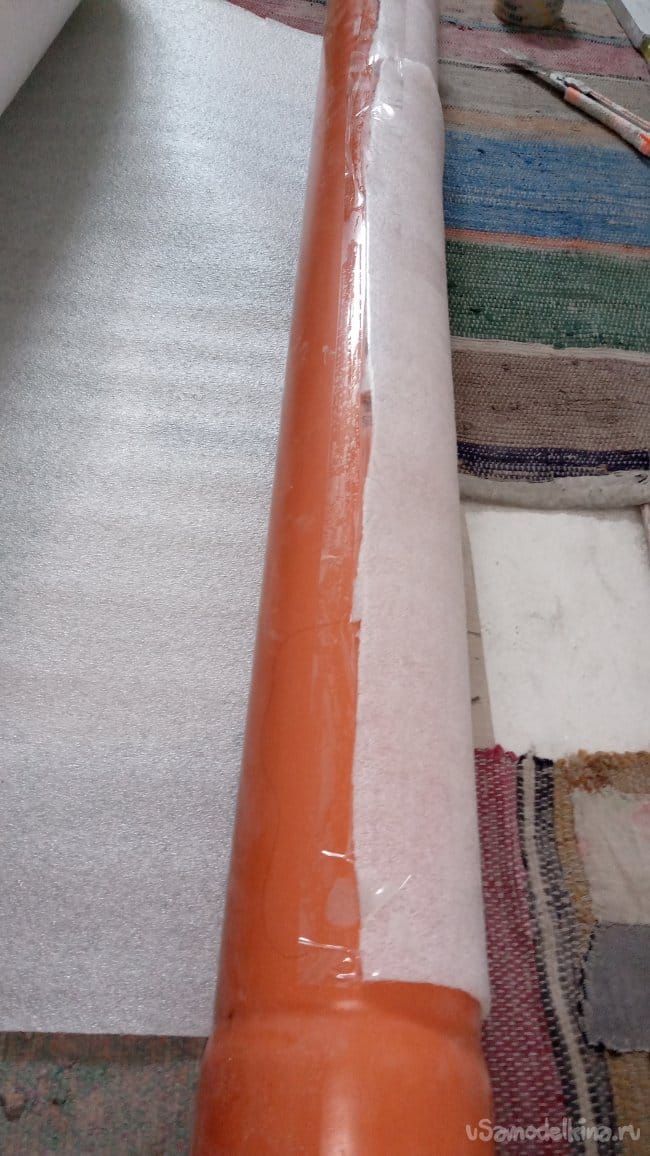

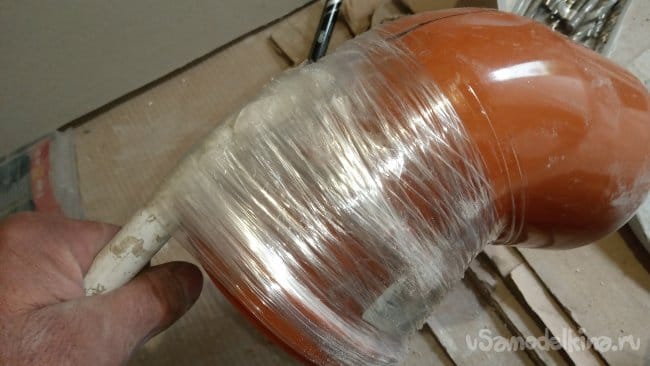

    Теперь одел отвод на трубу и начал обворачивать её вспененным полиэтиленом, предварительно закрепив его край к трубе скотчем:

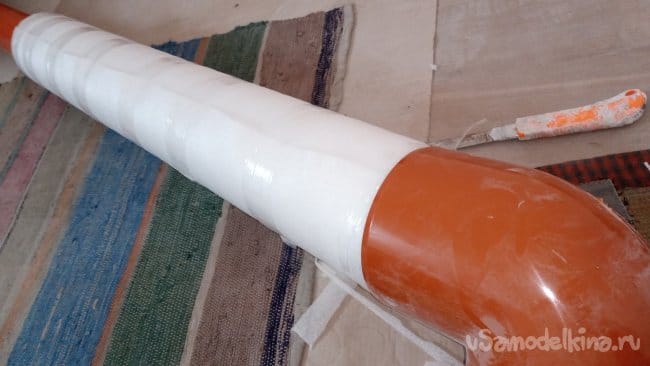

    Наматывал до тех пор, пока на слой утеплителя не стал плотно одеваться 160-й отвод. После этого обрезал утеплитель и скрепил обмотку тем-же скотчем:


    Ширина моего утеплителя - один метр. Так что, обмотана пока только нижняя половина. Но пока рано приступать к утеплению остального участка.

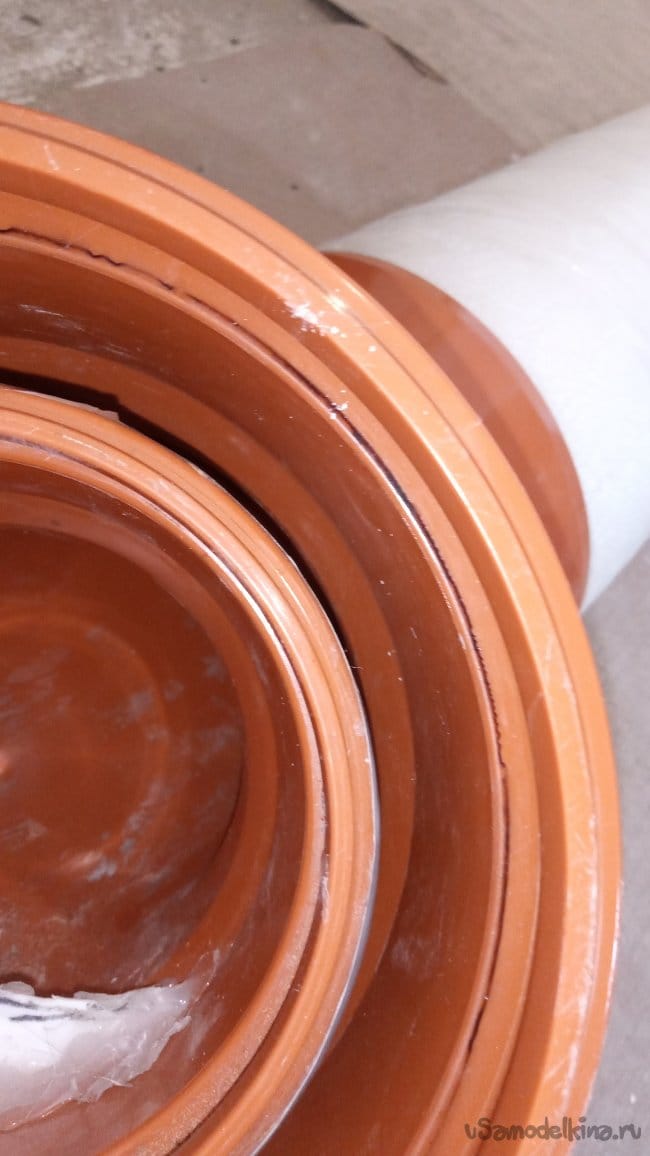

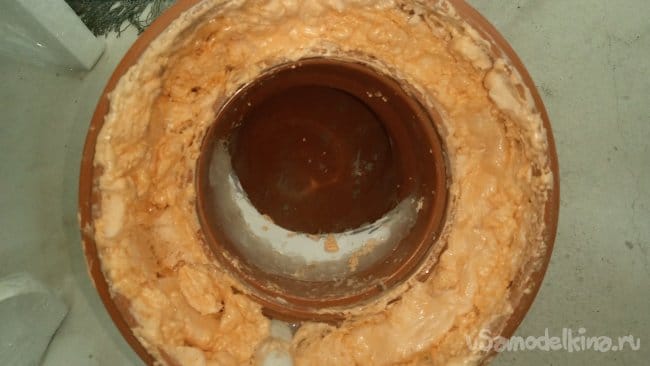

    Я выровнял соосность вставленных друг в друга отводов и запенил монтажной пеной пространство между их стенками:

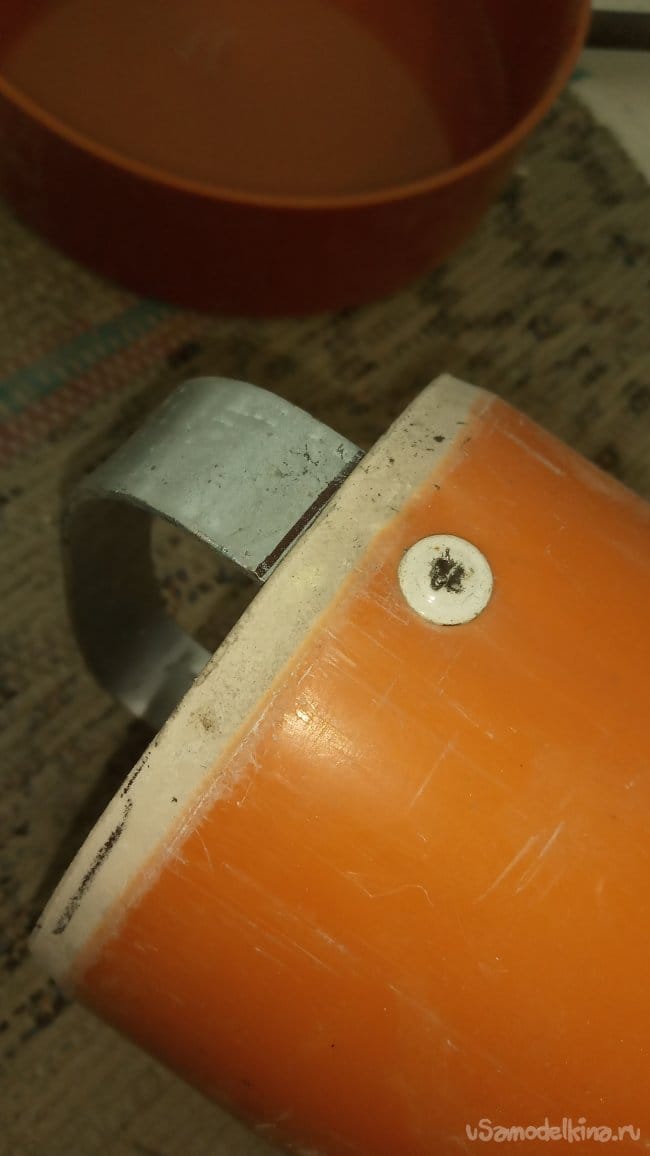

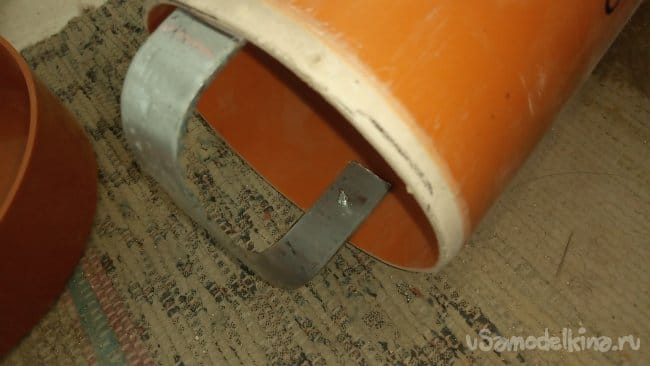

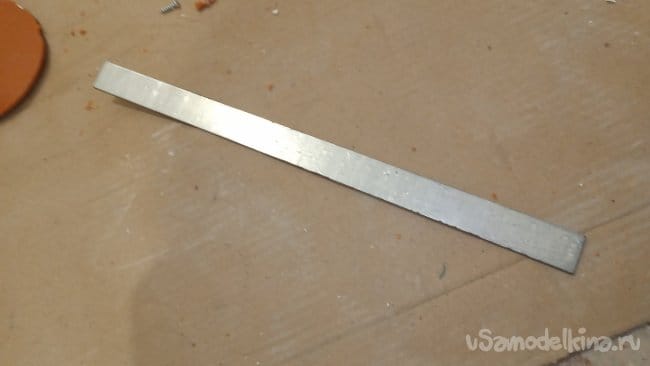

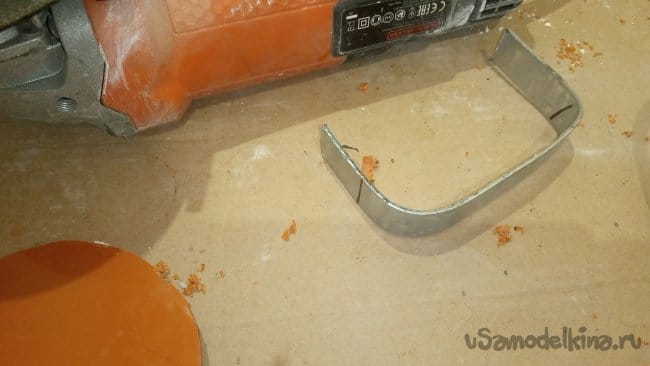

    В верхней части трубы закрепил скобу из листового оцинкованного металла, толщиной 1,5 мм. Она нужна для последующего крепления верхней крышки:

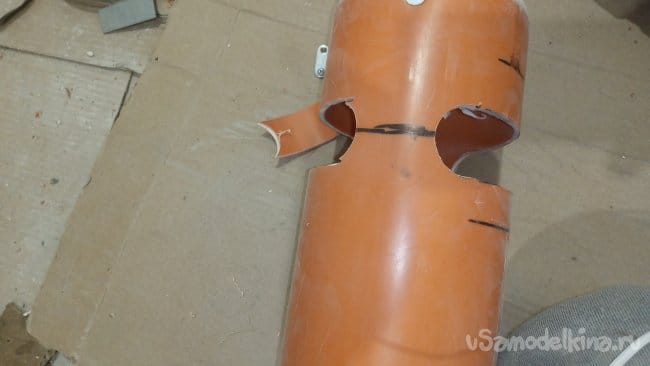

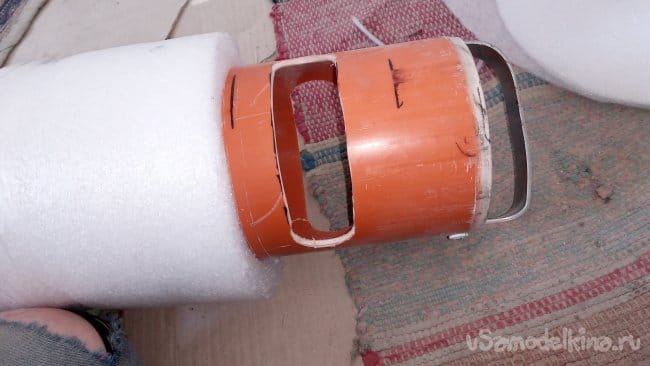

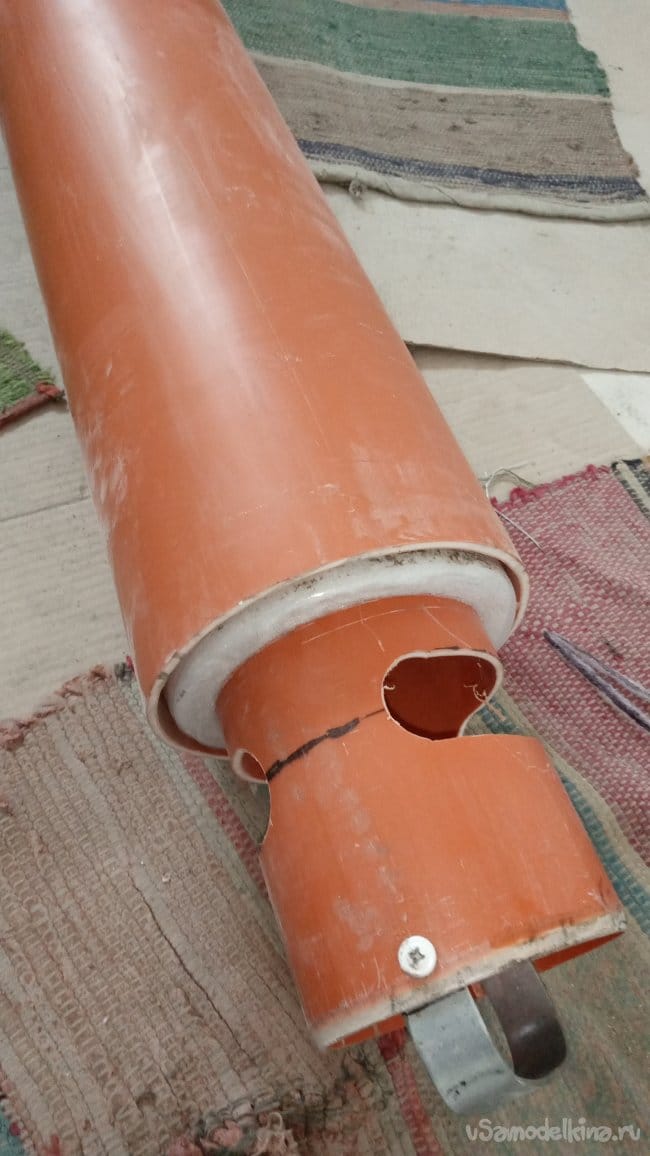

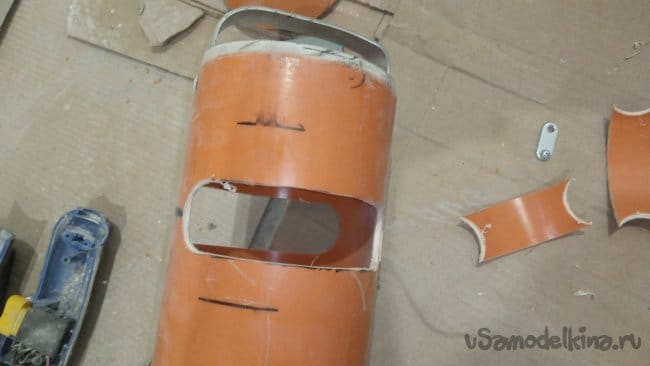

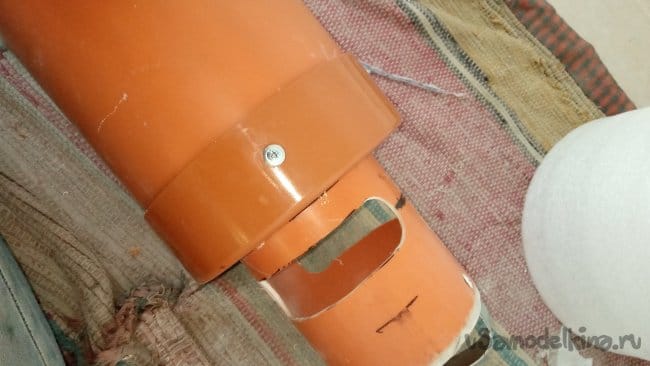

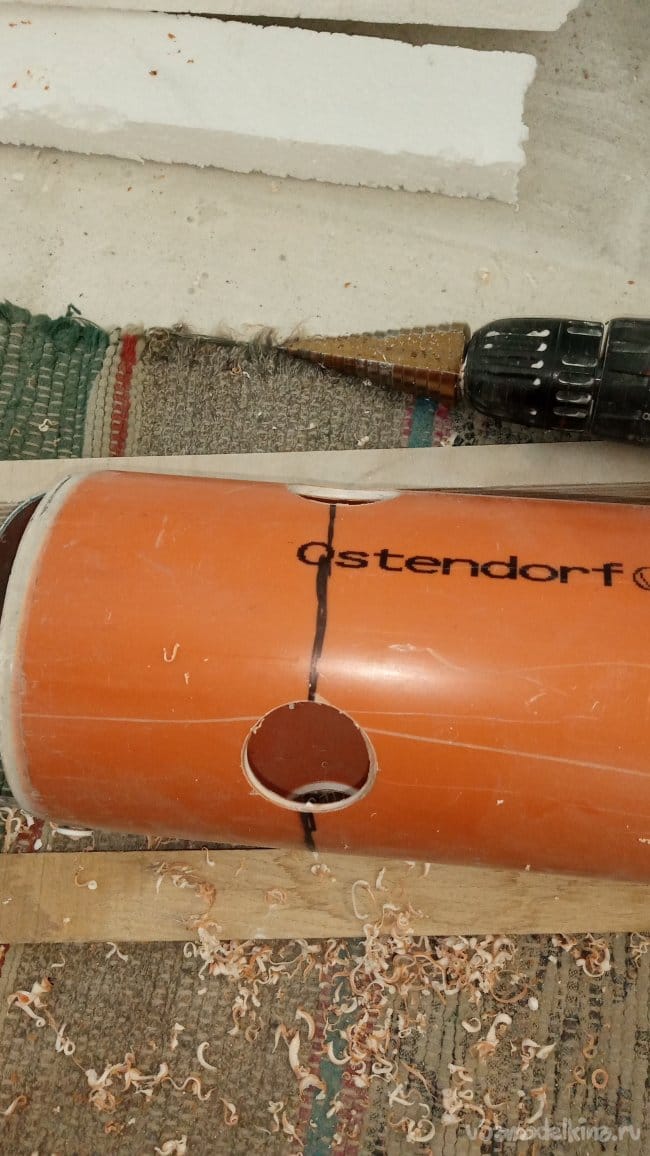

    После этого, чуть ниже, просверлил четыре отверстия большого диаметра и повыпиливал стенку между двумя их парами:



    Теперь можно обмотать остальную часть трубы. Толщина слоя намотки должна быть такой-же, как предыдущая:

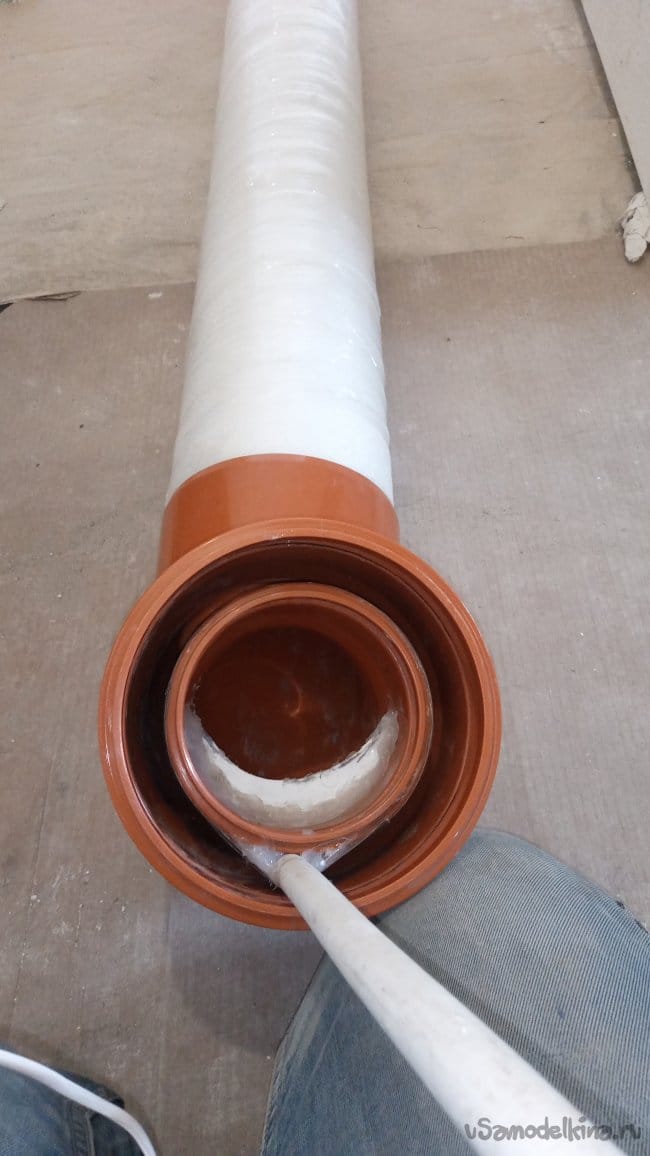

    После этого обрезал до нужной длины 160-ю трубу и одел её на конструкцию, предварительно смазав её внутренние стенки силиконовой смазкой, так как одевалась она достаточно плотно:

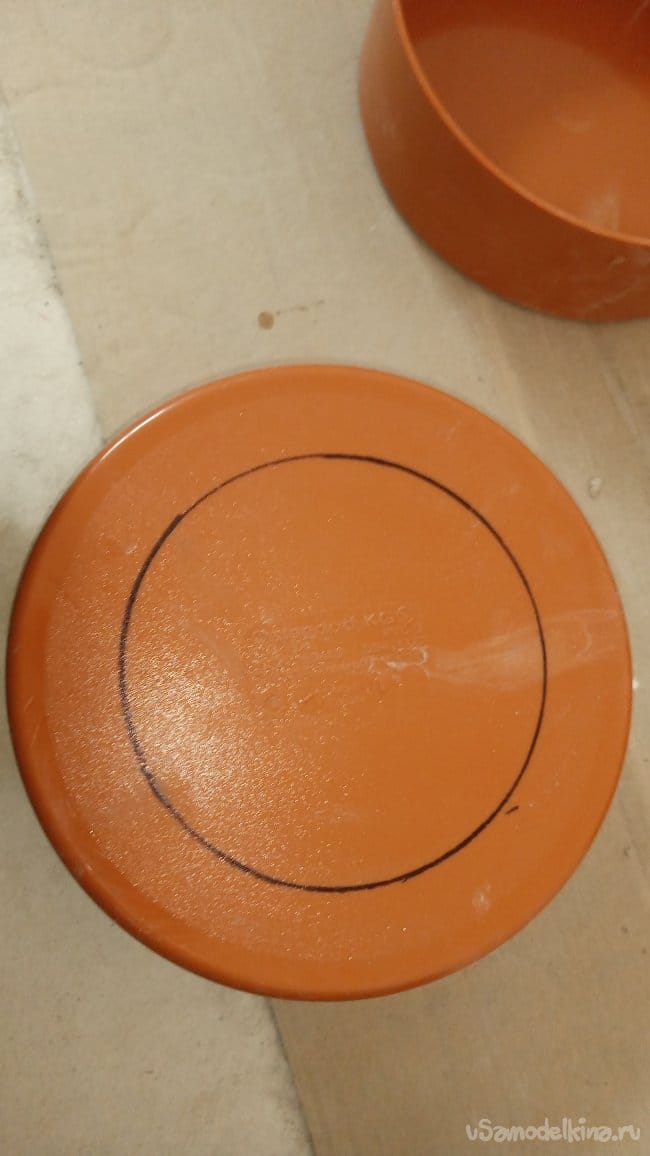

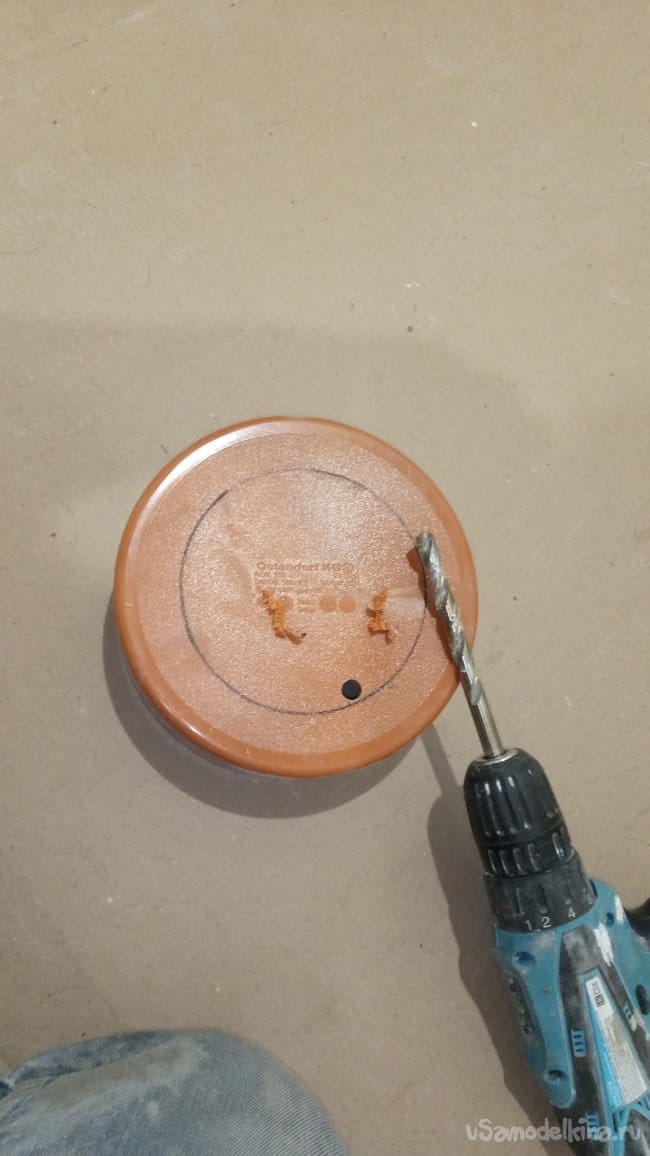

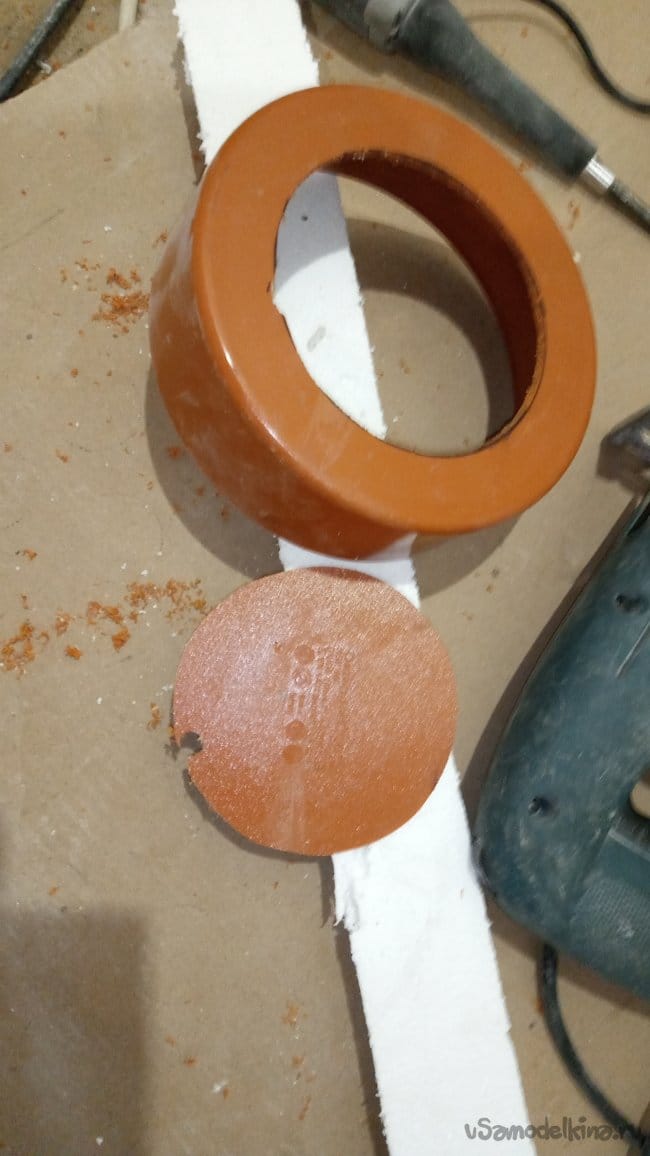

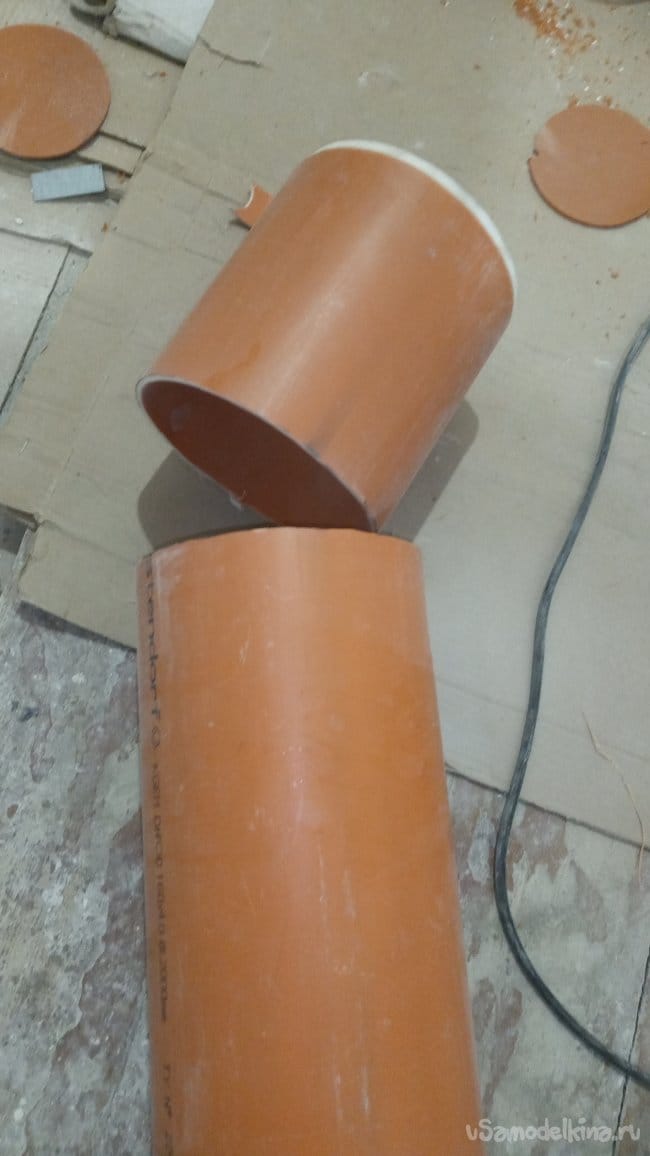

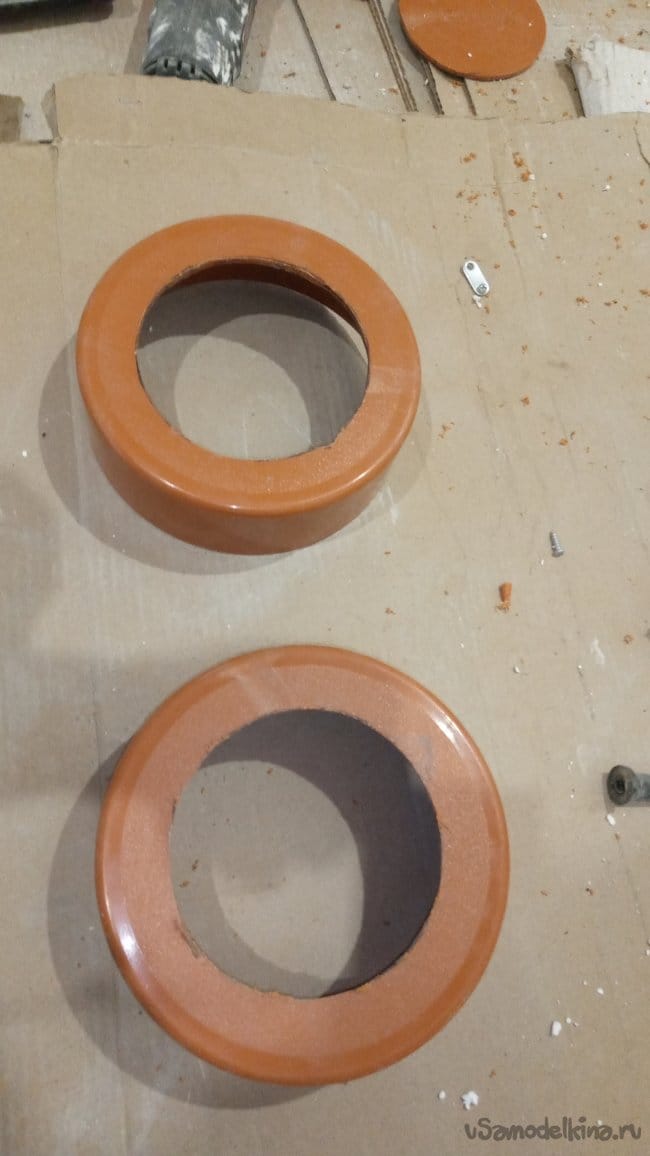

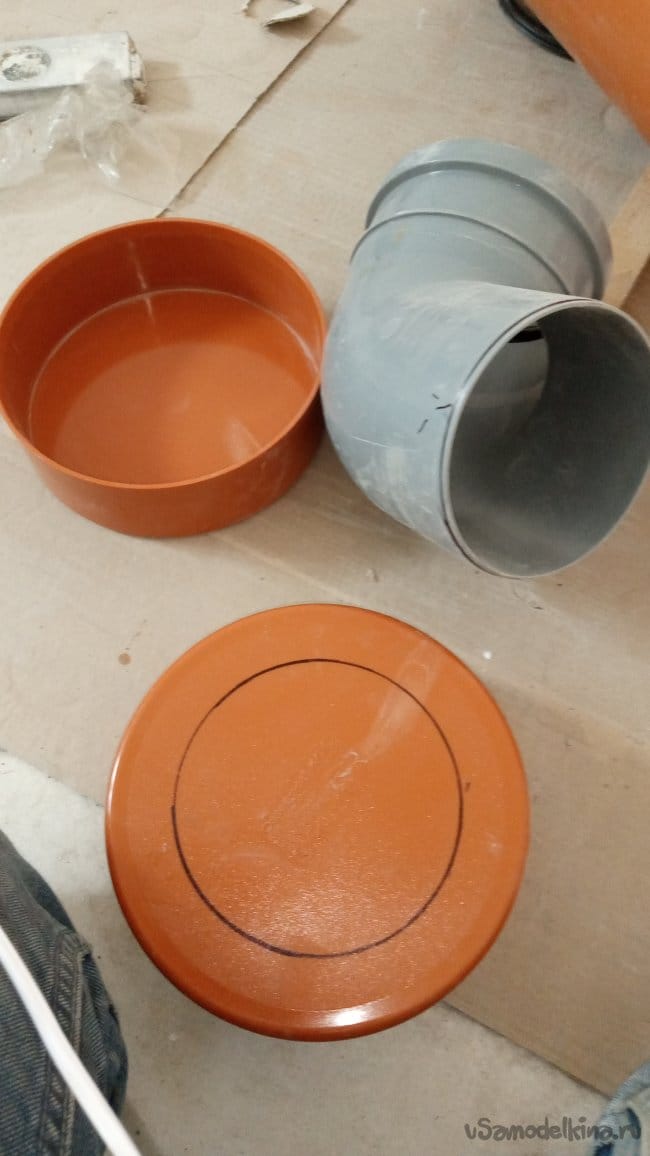

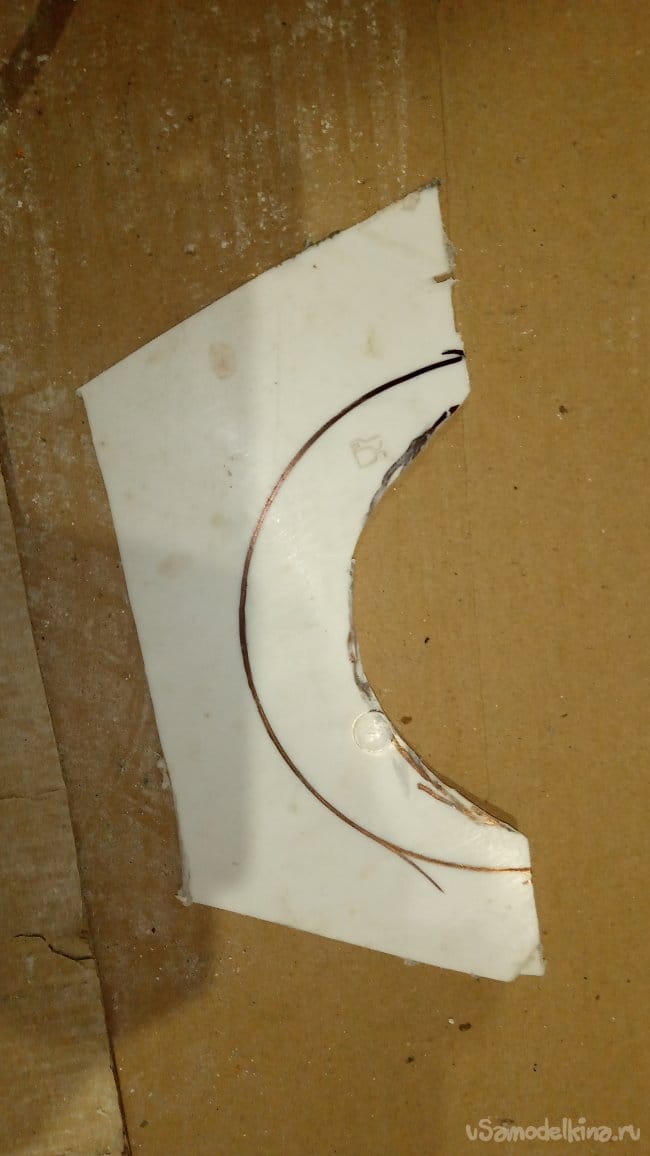

    В двух сантехнических крышках я вырезал электролобзиком отверстия, диаметром 110 мм, используя отвод соответствующего размера в качестве шаблона для разметки:

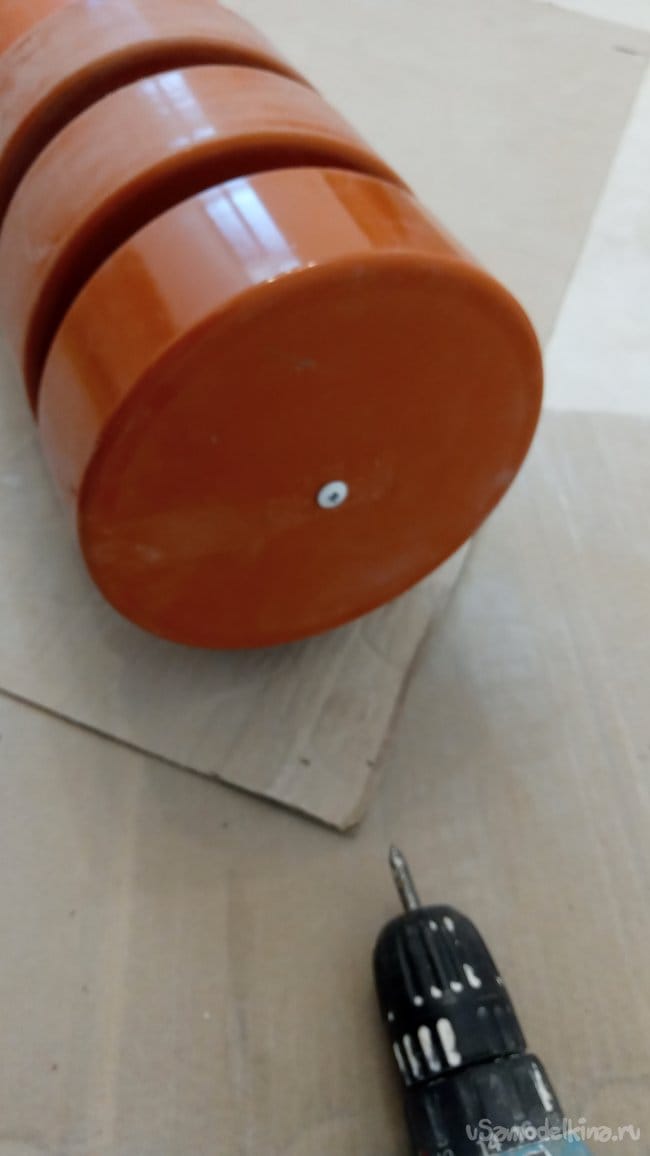

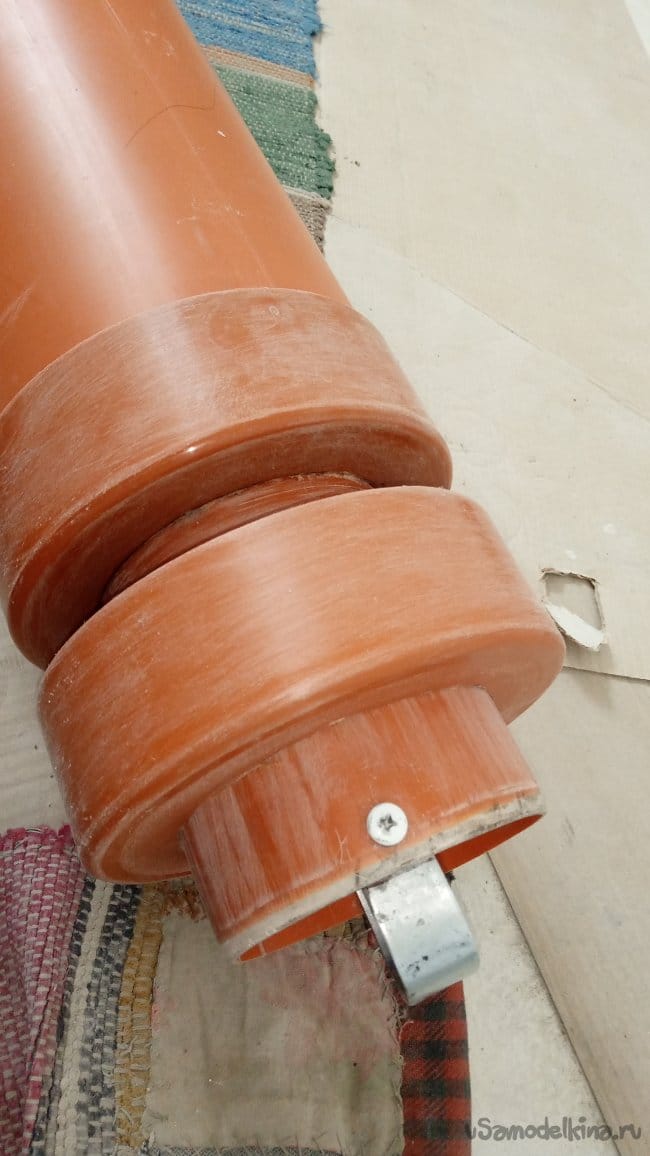

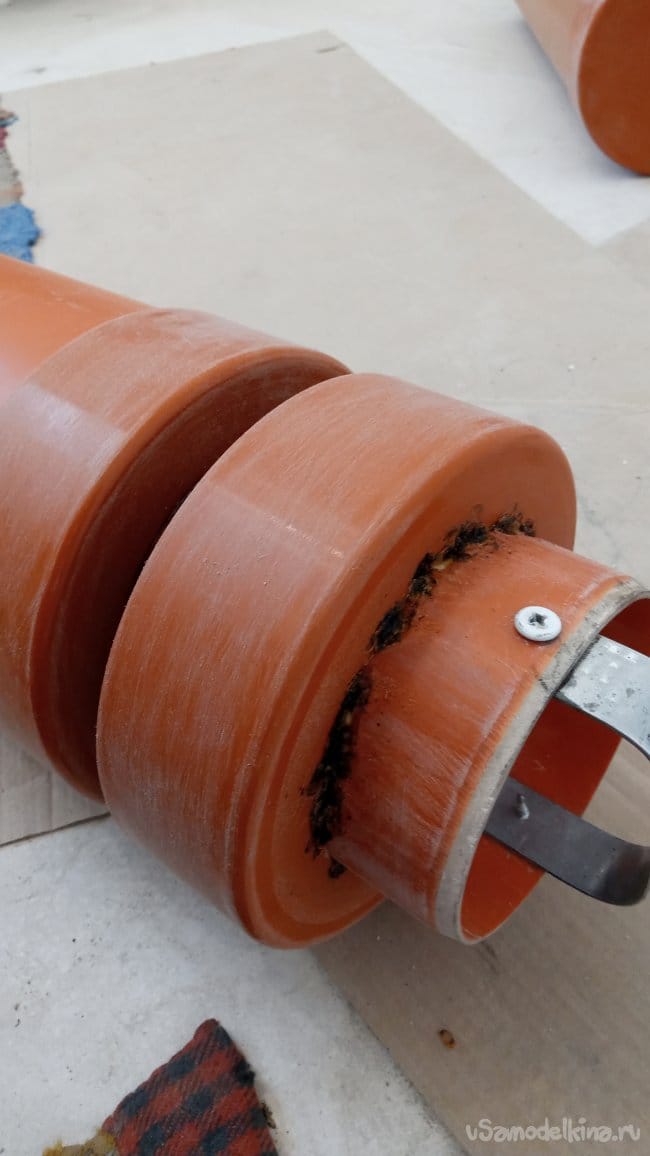

    Одну из них одел на верхний торец трубы, и закрепил шурупами. (Предварительно положив под неё сантехнический силиконовый герметик):

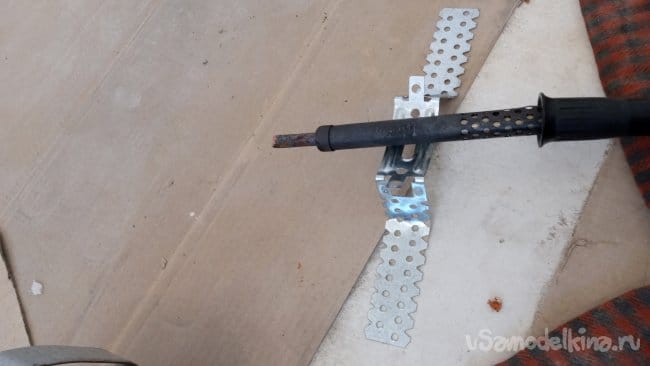

    Потом одел вторую и закрепил её на внутренней трубе при помощи паяльника:


    Третью крышку, верхнюю, я закрепил к кронштейну при помощи саморезного шурупа с прессшайбой:

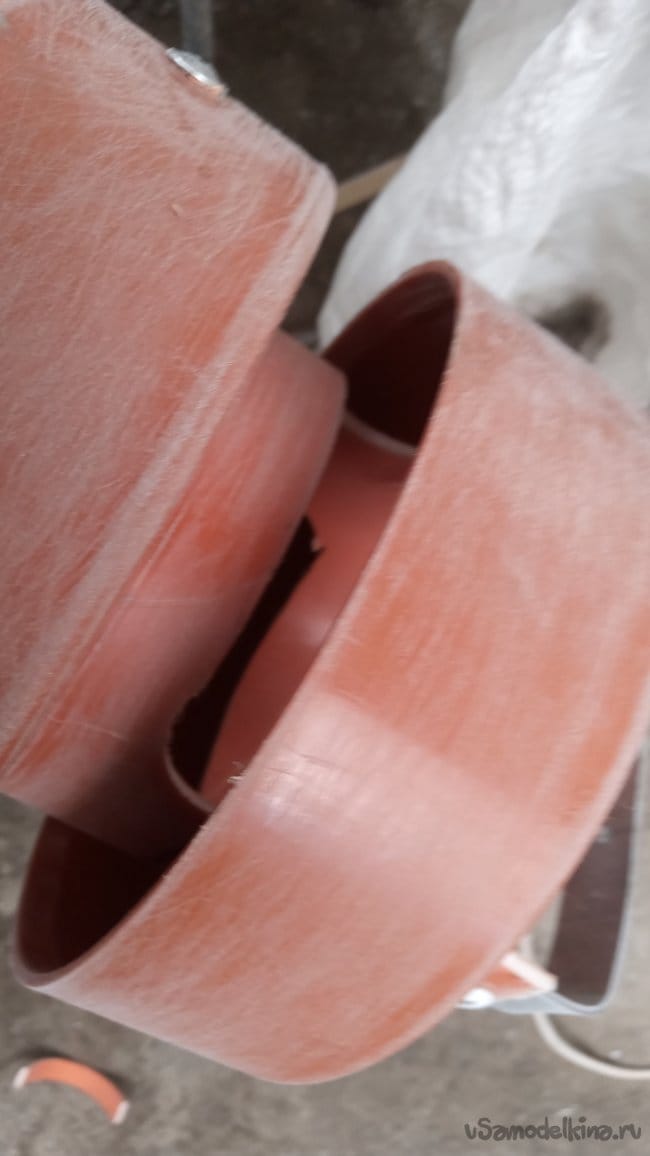

    Начал готовить конструкцию к покраске. Для того, чтобы эмаль держалась на поверхности труб, необходимо снять верхний, "глянцевый" слой. С фитингами всё сложнее - они выполнены не из ПВХ, а из полипропилена! Полипропилен не подвержен воздействию органических растворителей, и поэтом, в отличии от ПВХ, при его окрашивании эмалями не происходит химической "сцепки" краски с поверхностью. Т.е., покрасить его так, чтобы эмаль держалась крепко, просто невозможно! (Когда-то я много экспериментировал с окраской различных пластмасс). Но, если хорошенько зашкурить поверхность, то эмаль, зайдя в неровности, будет достаточно неплохо "держаться". Конечно, этого не достаточно для изделия, поверхность которого постоянно находясь в эксплуатации, подвергается трениям и мытью. Но для моего случая - достаточно! Ведь никто не будет тереть и царапать крышку, находящуюся в двух метрах над кровлей!))))

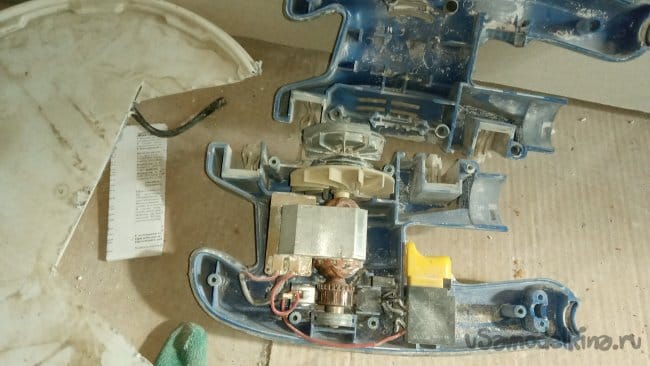

    Зачистить не получилось. Моя видавшая виды шлифмашинка отказалась работать!

    При этом повела себя как-то странно. Не обычные "шум, вибрация и искрение щёток", сигнализирующие о том, что сгорел ротор... Она просто остановилась, громко гудя. При этом, в выключенном состоянии ротор легко проворачивался пальцами, а при включении стопорился, и его не удавалось провернуть и в лево ни в право!...
    Ладно... В коробку её!.. Будет время - поковыряюсь....
    А пока сгонял в магазин и прикупил дешёвенькую замену:

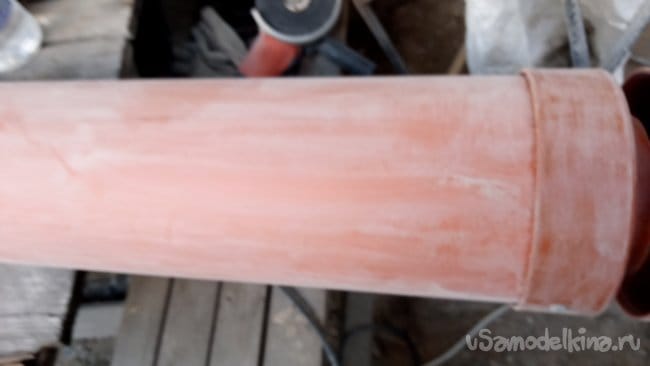

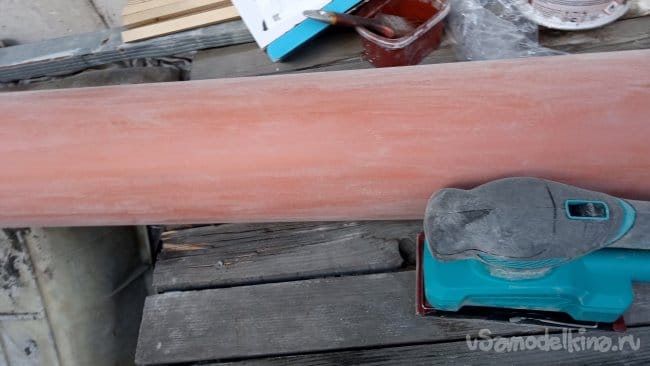

    Уж больно хотелось в этот день успеть покрасить, чтобы сохла!))).Так что, быстренько всё зачистил:




    После чего хорошенько промыл (и одновременно обезжирил) поверхность 646-м растворителем:

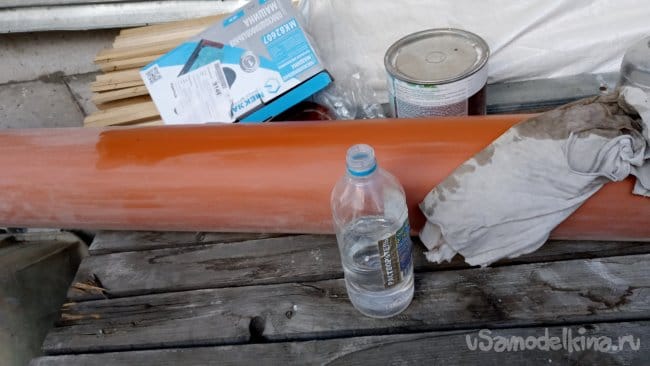

    И весело покрасил эмалью ПФ-115. yahoo (Работалось весело - растворитель, которым надышался, "гостовский", ядрёный)))) xaxaТак что, сам процесс как-то и не сфотографировал)))


    Через несколько дней, когда появилось время, приступил к монтажу.

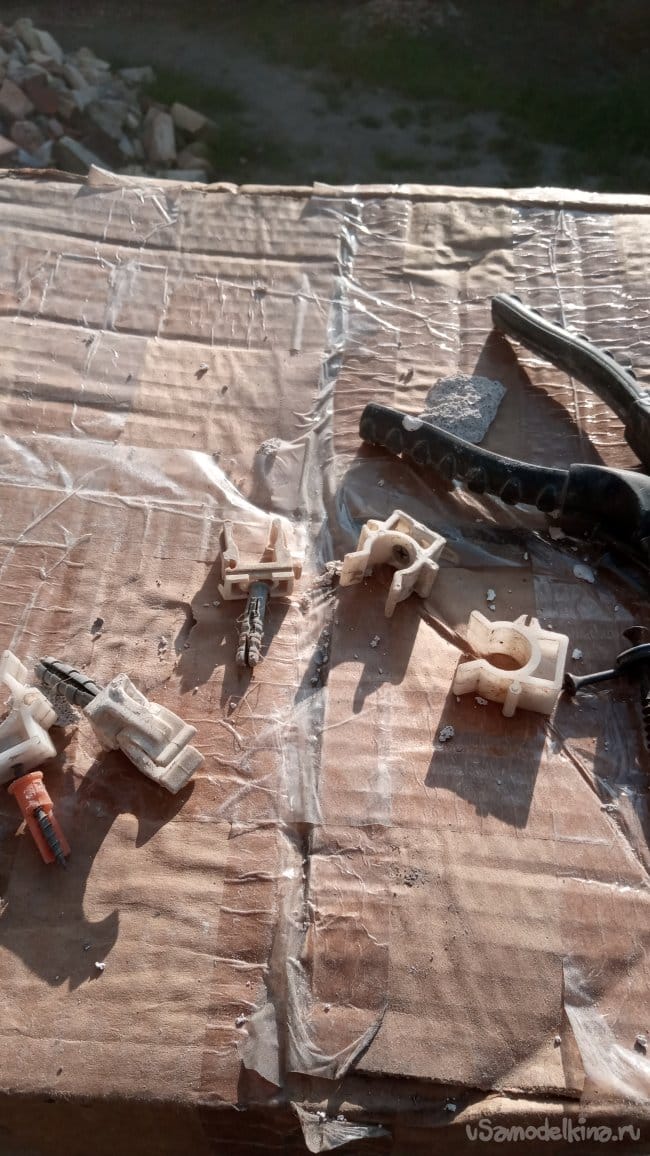

    Первым делом заменил КТРы:

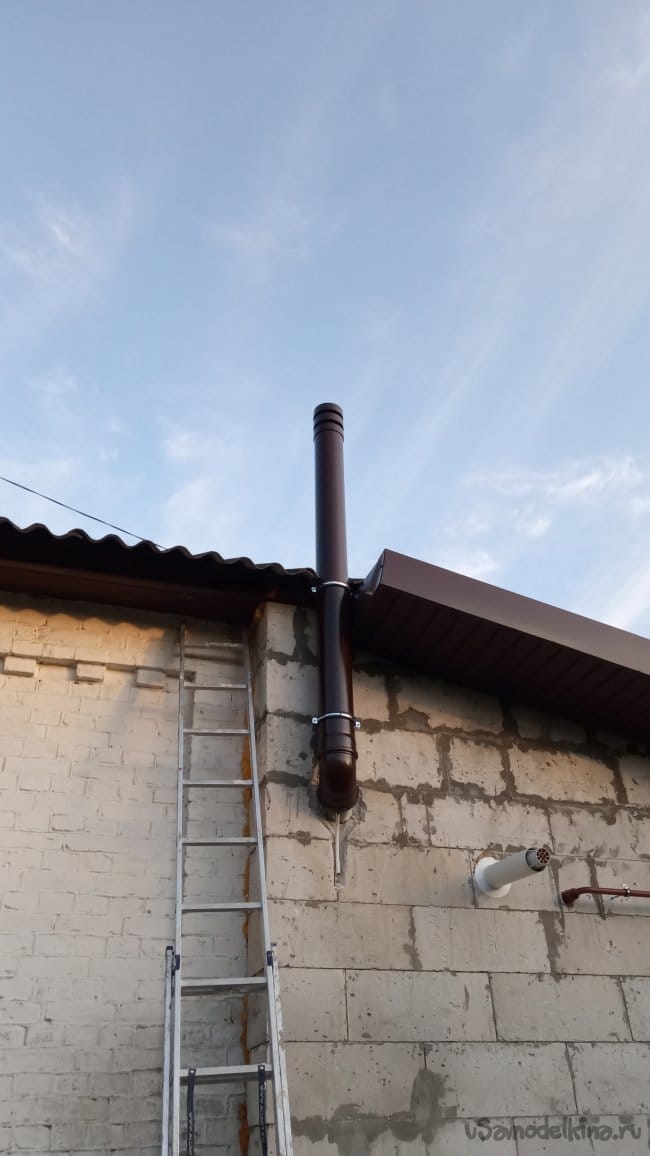

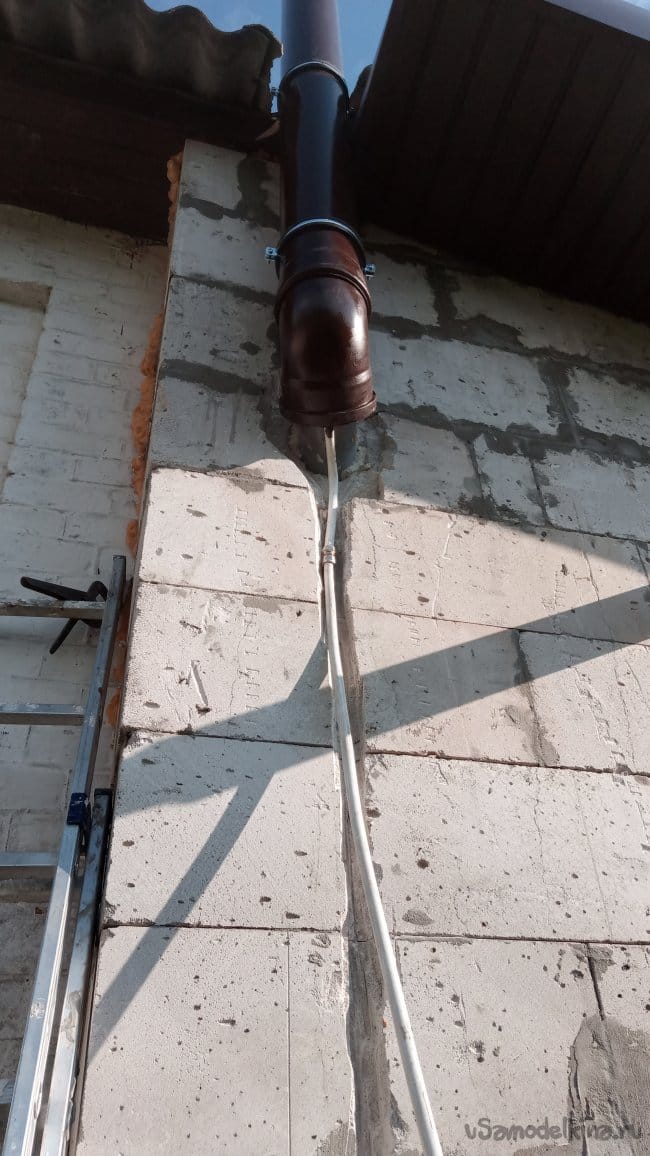

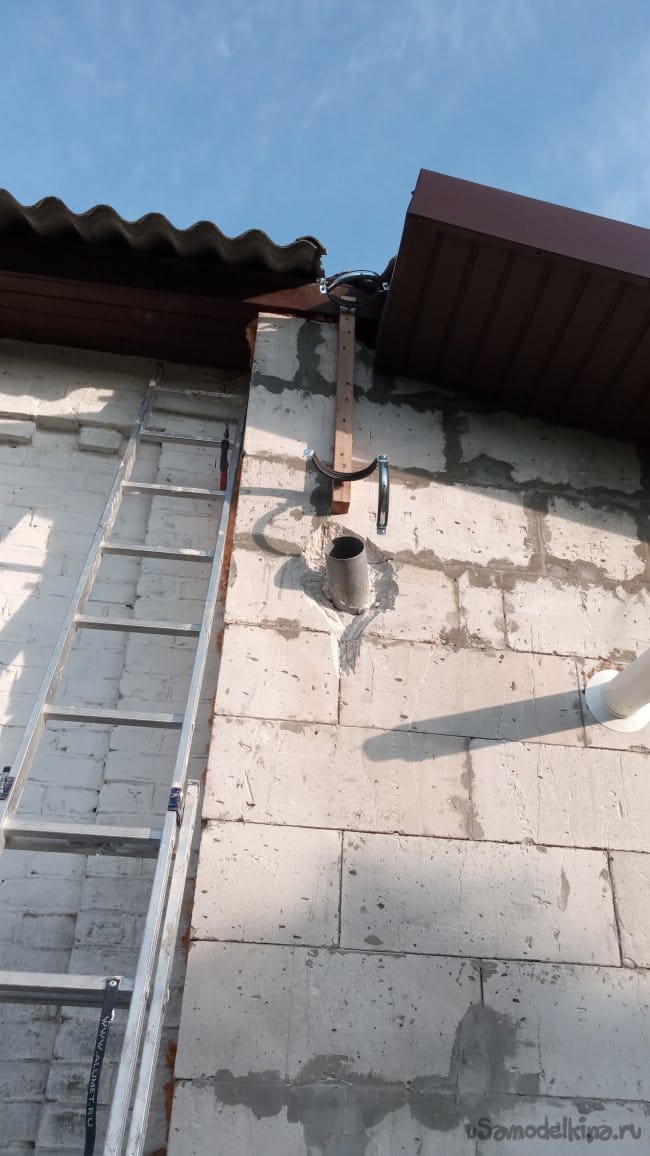

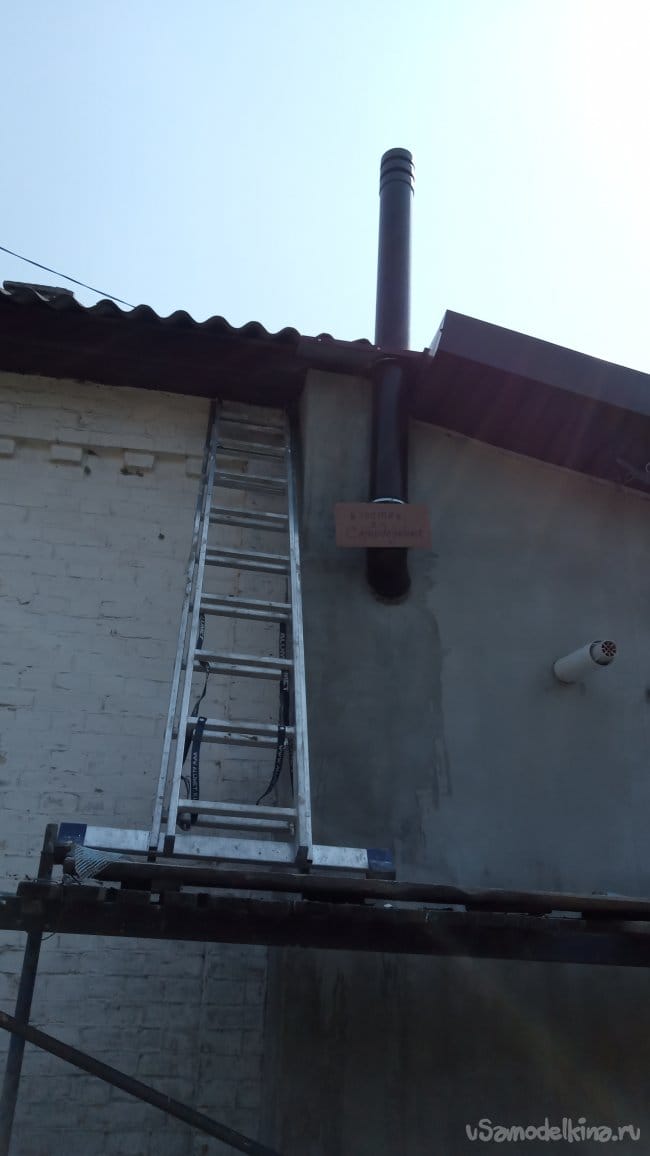

    И установил трубу на место:


    При помощи топора сделал в стене штробу:

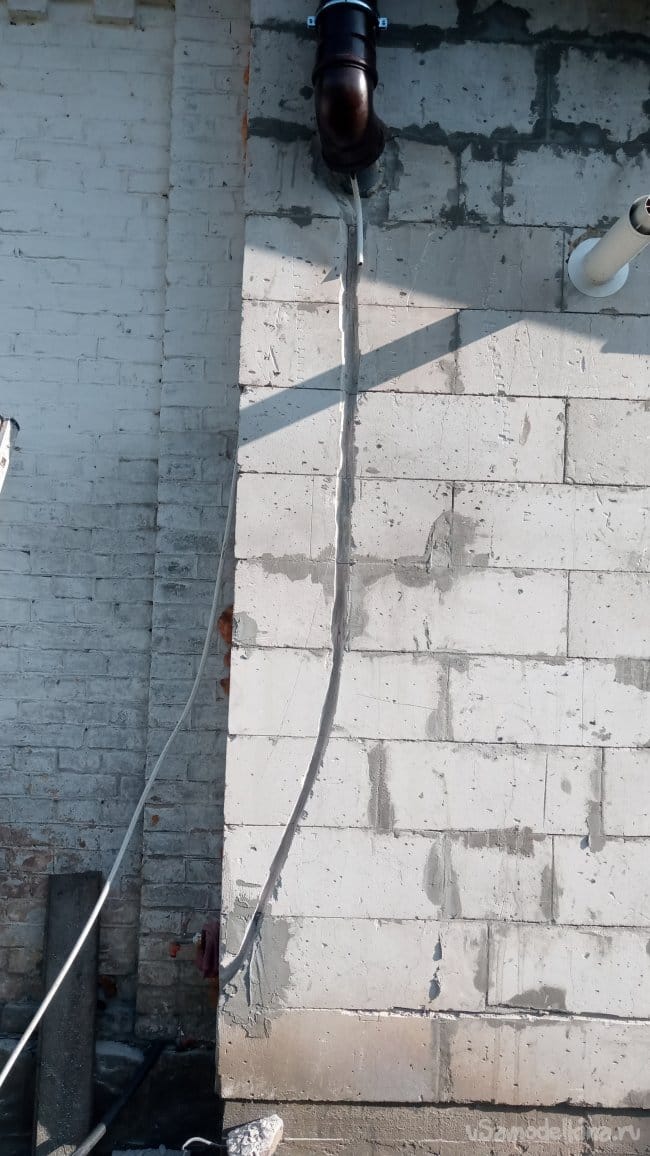

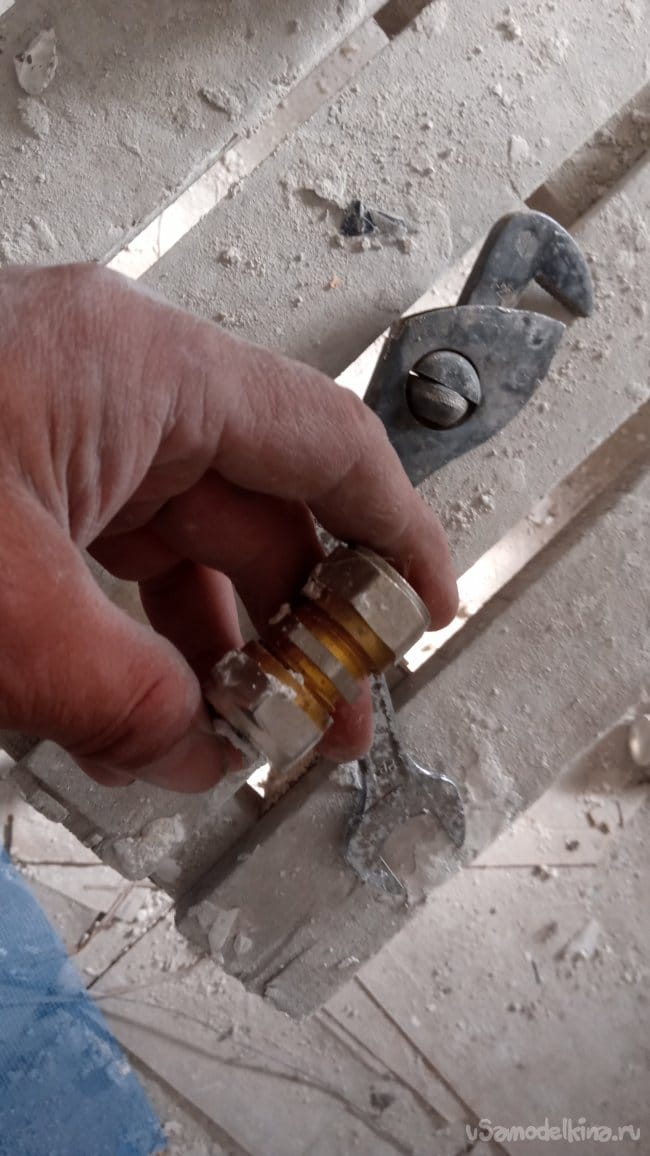

    Нарастил металлопластовую трубу при помощи компрессионного фитинга. (И кусок трубы и фитинг нашлись в моих "сантехнических остатках))). Там же нашёл несколько бывших в употреблении клипс, которыми закрепил трубу в штробе)

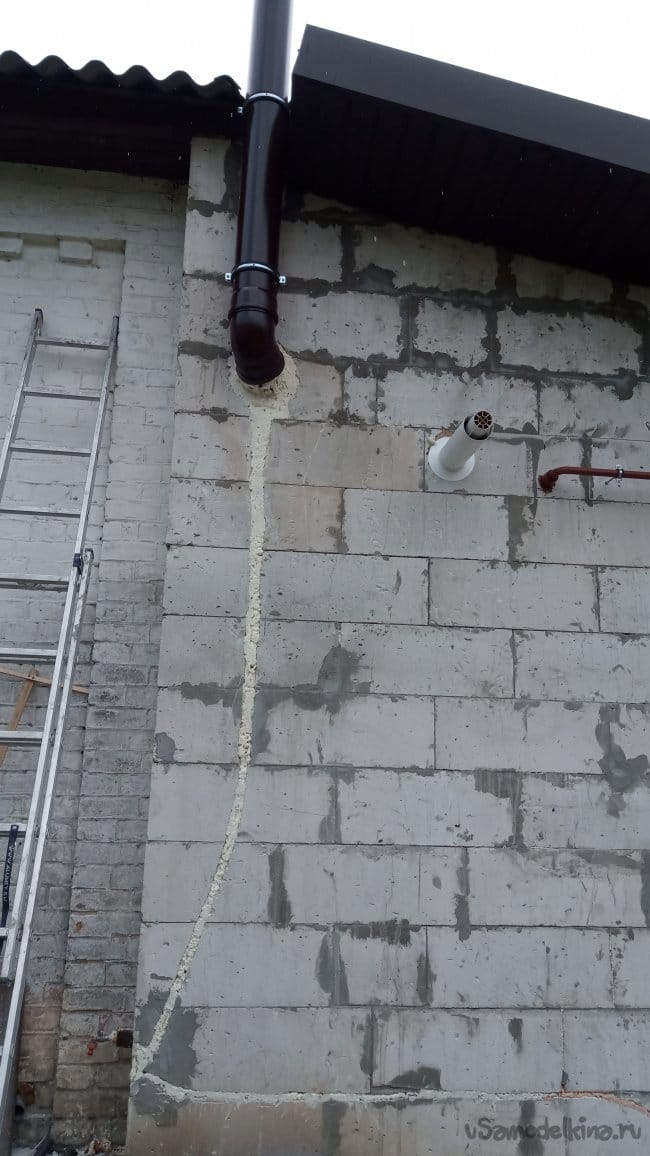

    Трубу вывел в то место, где у меня будет трап для отвода слива с кровли и стёков с "поливочного" крана в приёмный накопительный колодец. Штробу запенил:


    После утепления стены, труба оказалась под пенополистиролом, в стене. Т.е., если конденсат всё-же будет образовываться и по ней стекать, то он не замёрзнет.






    Кровля у меня, конечно-же, временная. Она обязательно будет меняться. Поэтому, делать примыкание не обязательно... Но, вот, когда это будет? Явно не в самое ближайшее время.
    Поэтому, я решил сделать "временное примыкание". Т.е., не "капитально", а "по-быстрому".)))

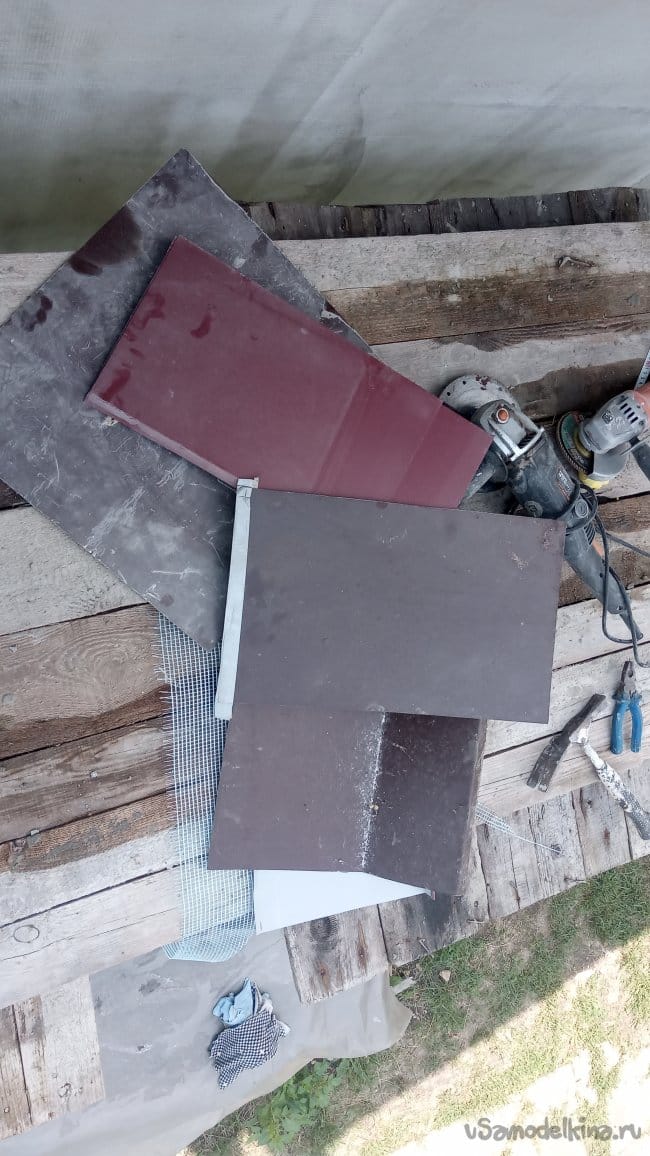

    Собрал несколько обрезков жести:

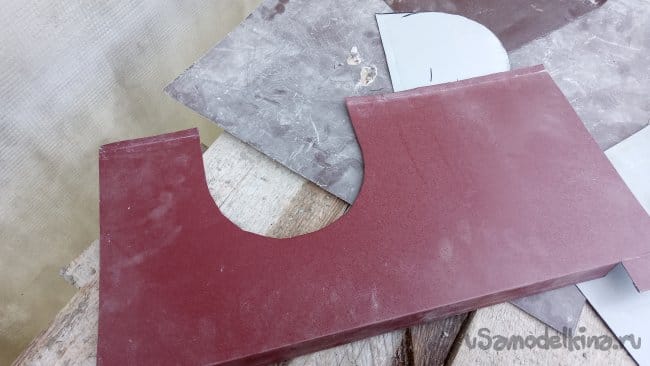

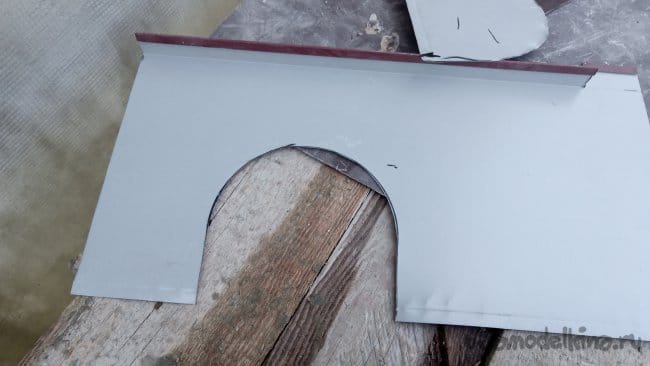

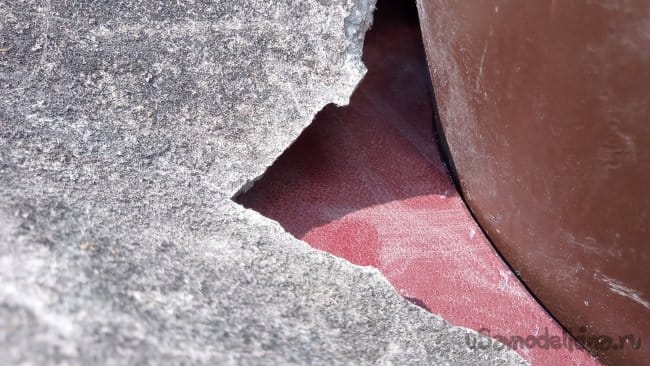

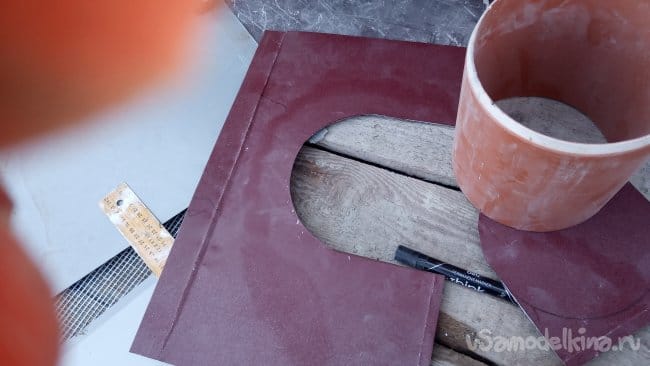

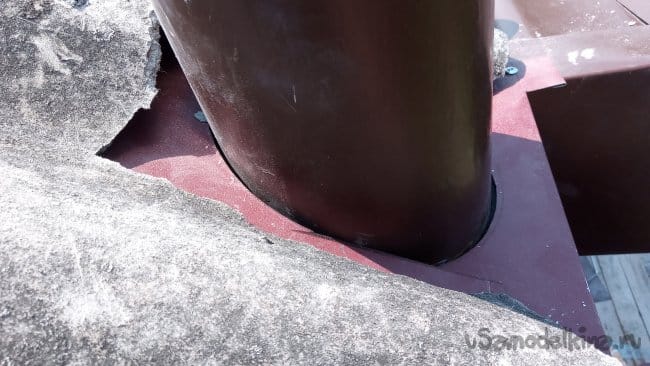

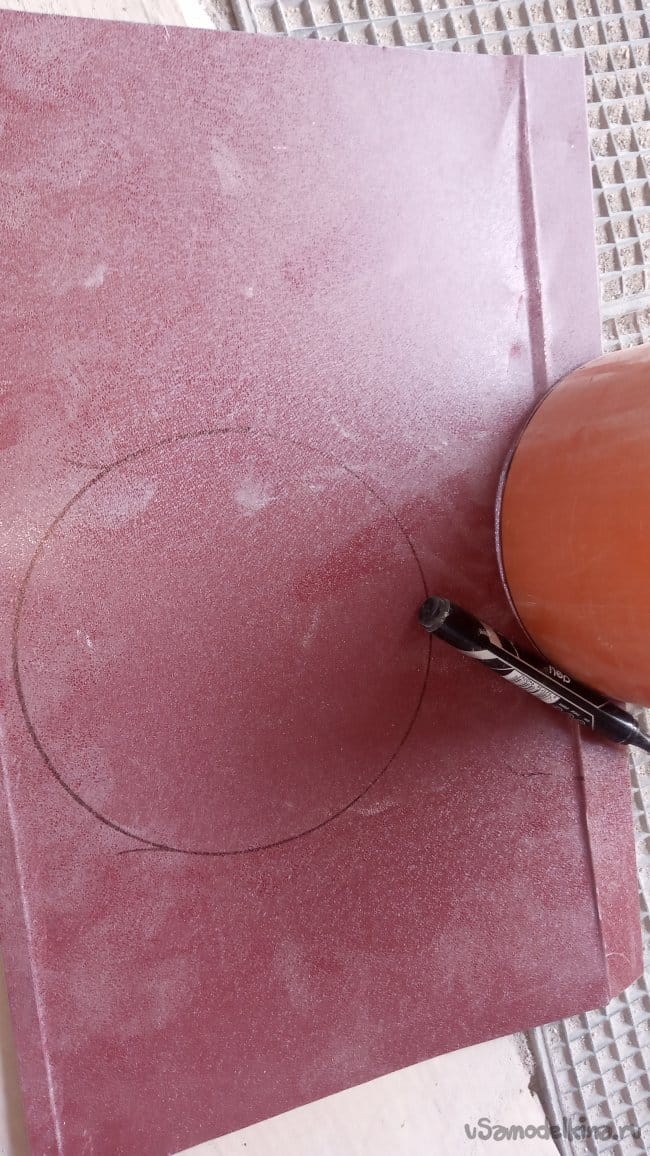

    В лдном сделал вырез под трубу. (В качестве шаблона использовал обрезок). Приподнял шифер, выдернув гвозди, и заложил этот обрезок:



    Выбрал второй обрезок. (Это был обрезок оконного отлива. Он был с капиносом). В нём сделал такой-же вырез и одел его под шифер встречно первому:

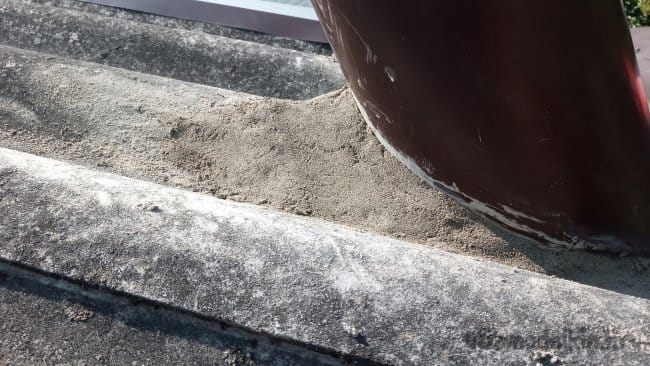

    Теперь нужно уплотнить... Заклеивать прорехи в шифере лучше всего так: растворить много пенопласта в бензине, ацетоне, или растворителе до густой консистенции, после чего смазывать этим "клеем" шифер в несколько слоёв, пересыпая песком. Если прореха большая, этим составом можно приклеить латку из обломка шифера, и поверху края латки уже уплотнить так, как описывал выше. Я так делал очень давно, и отремонтированная таким образом кровля до сих пор не течёт. А прошло с тех пор уже лет двадцать!

    Но, на этот раз, хоть после утепления дома и оставалось много обрезков пенополистирола, я решил не морочиться, а сделать проще. У меня был начатый мешок высокоэлластичного плиточного клея, который используется для ремонта бассейнов. Я просто залепил им. На пару лет хватит... А больше мне не нужно:

    (Пористый вид сверху - это потому, что я присыпал сухим, чтобы сформировать нужные возвышения.)
    Через какое-то время покрасил жестянку всё той-же эмалью ПФ-115:

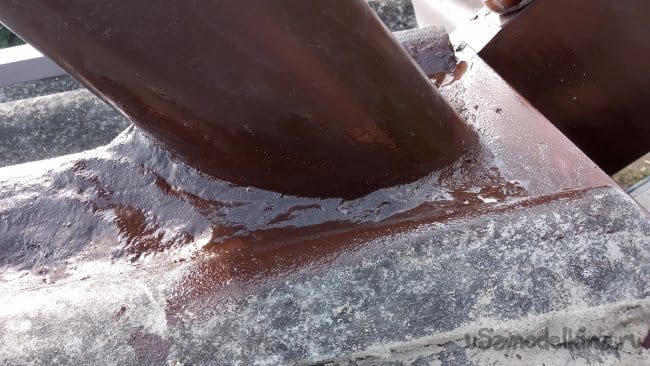

    Густой эмалью, со дна банки, прикрасил и место стыка, чтобы закрыть поры:

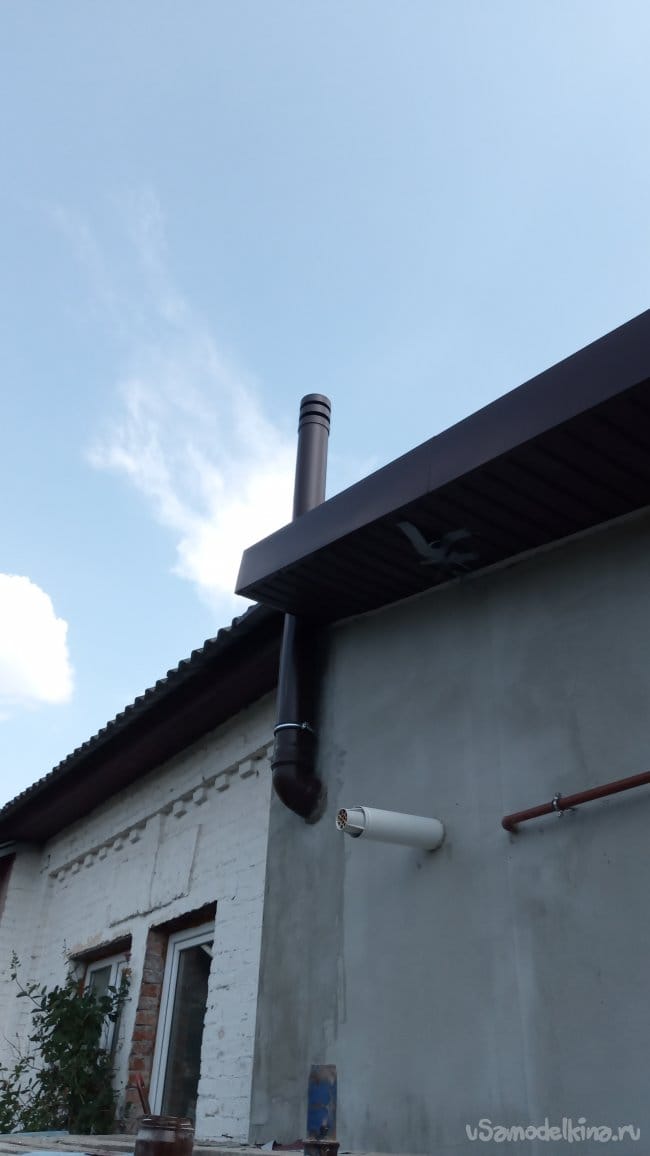

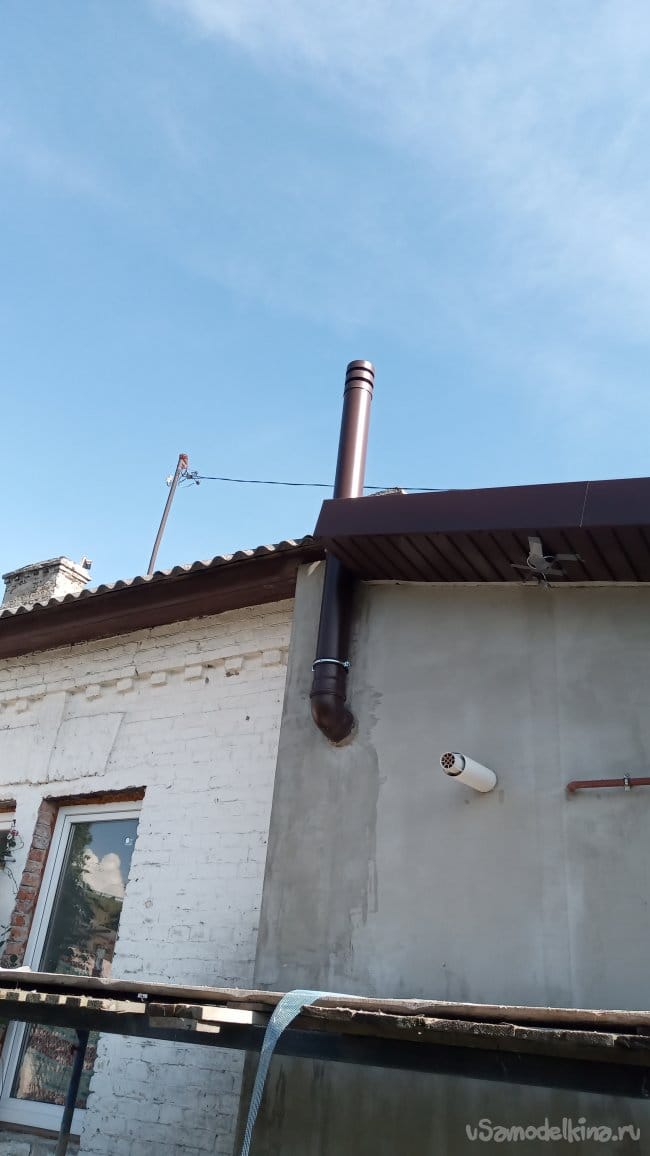

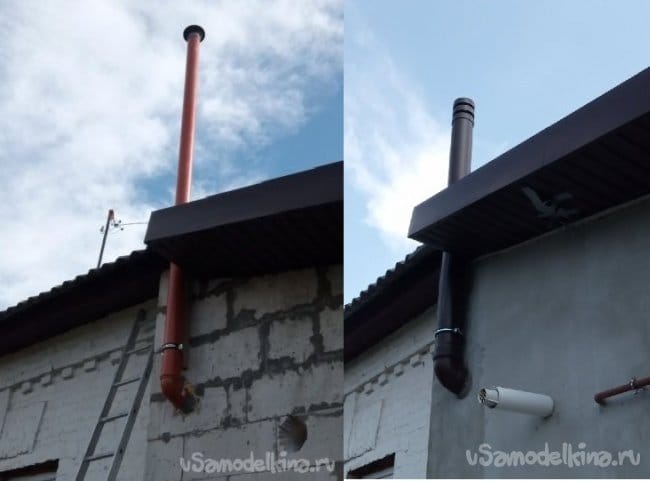

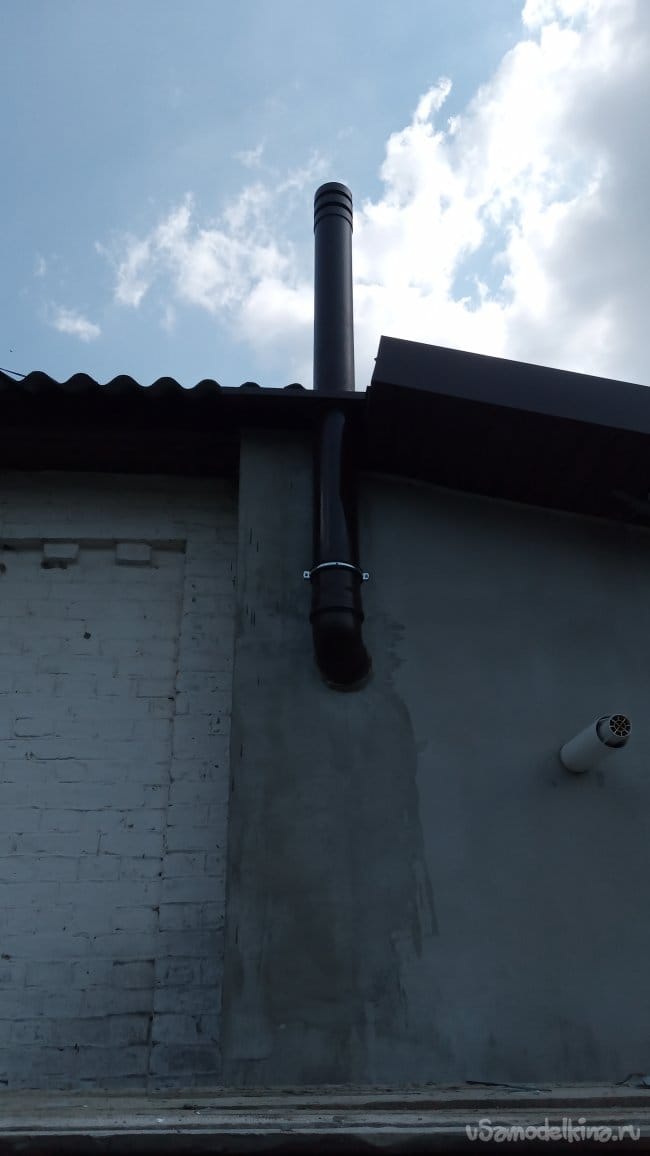

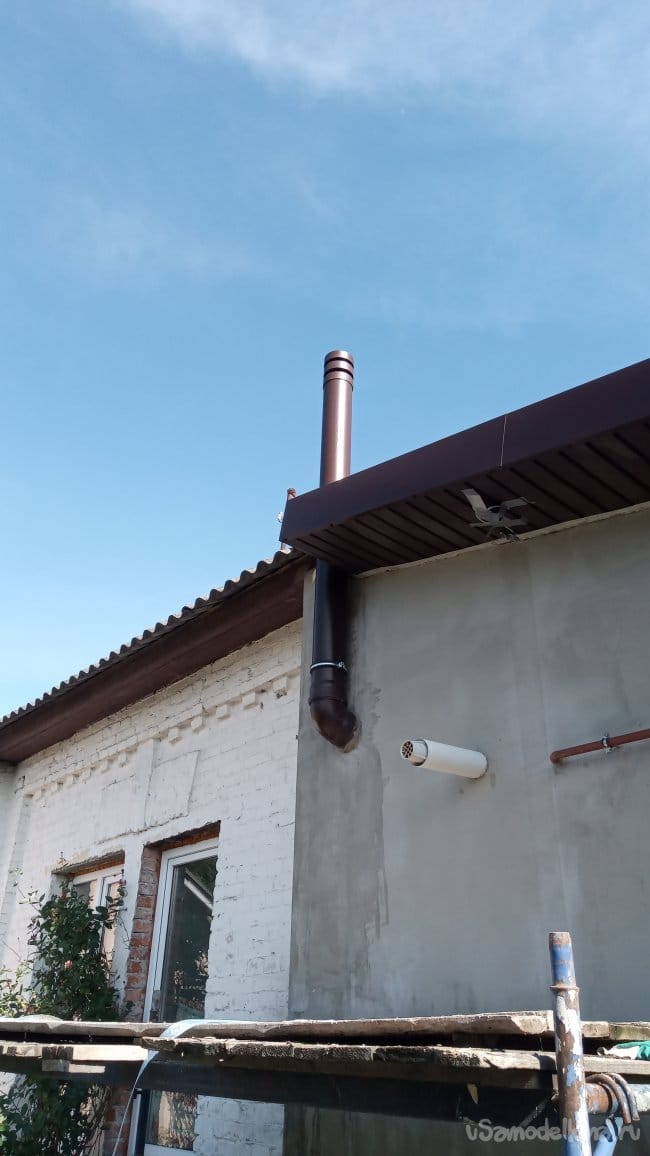

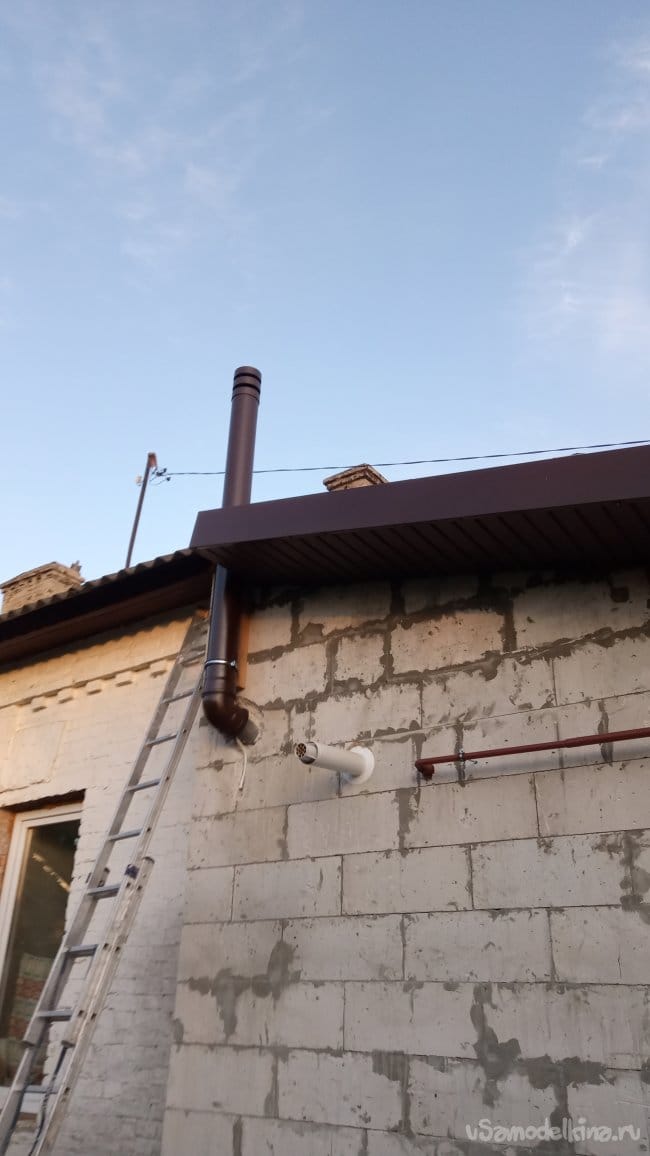

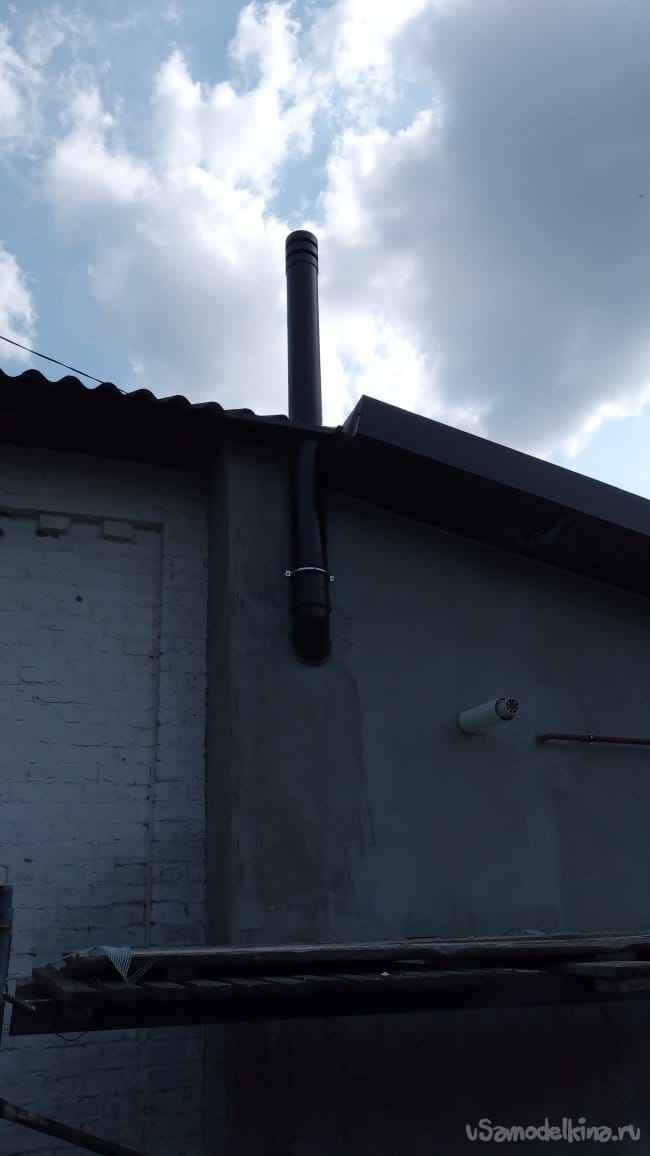

    Вот, собственно, и всё! Конденсата теперь не будет. Внешний вид, конечно, нельзя назвать украшением дома, но, находится эта труба не на фасаде, а с внутренней стороны двора. Так что, особо в глаза никому бросаться не будет.
