Сегодня я хочу рассказать про то, как быстро и просто можно сделать систему вентиляции для дома.
Начну по порядку.
В старом доме, который реконструирую, сделал систему отопления и подвёл газ. Хочу подключить отопление этой осенью, тогда всю зиму можно было уже заниматься внутренней отделкой. Газовый котёл приобрёл настенный, турбированный, с закрытой камерой сгорания, чтобы возможно было разместить его не в отдельной топочной, а прямо на кухне. В местном "Межрайгазе" выдвинули ряд требований, и среди них - обязательно должен быть акт обследования системы приточно-вытяжной вентиляции в помещении, где будет размещён котёл. Обратился в соответствующее ведомство за пояснениями... Сказали, что, в качестве притока мне достаточно решётку на входной двери в это помещение, или подрезать дверь, чтобы было отверстие не менее определённой площади... (С этим проблем нет. Так как одно из требований газификации - наличие в помещении двери, открывающейся наружу,( а у меня ещё никакой отделки даже нет, кроме штукатурки,не то, что дверей))) то я решил поставить временную дверь.. Благо, я запасливый, и у меня есть несколько новых дешёвых дверей (МДФ), купленных при распродаже имущества обанкротившейся строительной фирмы. Потом её выброшу, когда нормальные ставить буду)...
По вытяжке они сказали, что приедут обследовать и замерять.. Чтобы я заранее мог сам проверить, посоветовали мне сделать "тест салфеткой" - в том смысле, что, если к моей вентрешётке салфетка прилипает и висит, то могу не сомневаться, их приборы покажут то, что надо, и акт они подпишут..
А вот, вытяжка ... Конечно-же, у меня в планах есть сделать нормальную вентиляцию в доме. Ведь, через стену от кухни у меня будет санузел. И именно в ванной я хочу сделать вентиляционный стояк, в котором будет несколько каналов - для ванной, для туалета, для кухни и фановая труба из системы канализации. Но его не построить так быстро! Да и расположен он будет от кухни за самонесущей стеной, толщиной 90 см!! (кухня располагается в пристройке). Ведь, даже просто пробить отверстие нужного диаметра в такой стене - уже задача, требующая достаточно большого времени на подготовку и осуществление.
Но вентиляция то нужна сейчас! До зимы! Иначе, я потеряю целую зиму... Да и всю воду из "тёплых полов" не выгонишь даже компрессором, значит, будут и расходы по консервации - придётся закачивать достаточно дорогостоящий антифриз. Тратить на это и время и средства...
Значит, нужно сделать временную систему вентиляции..
И я её сделал. И затратил на всё, про всё, несколько часов! (Мог бы и за один час, да... В процессе выявились ошибки)))).
И вот, что мне для этого понадобилось:
1. Труба для наружной канализации, диаметром 110 мм.
2. Насадка-зонт для этой трубы.
3. Фитинг (Отвод для наружной канализации 67 градусов)
4. Обрезок такой-же трубы.
5. Крепления трубные (КТР)
6. Деревянный брусок.

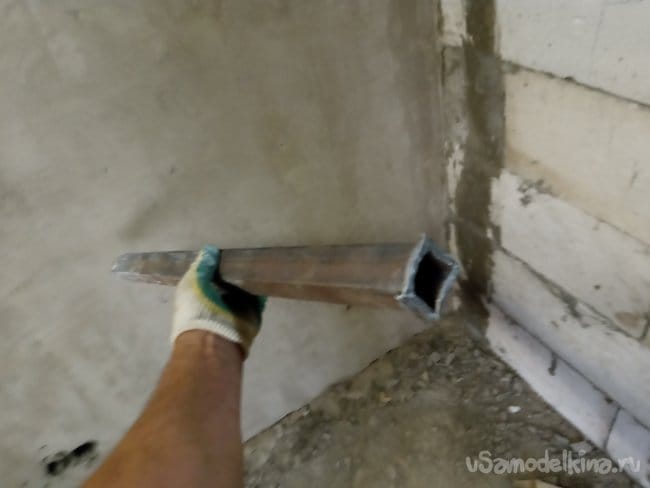

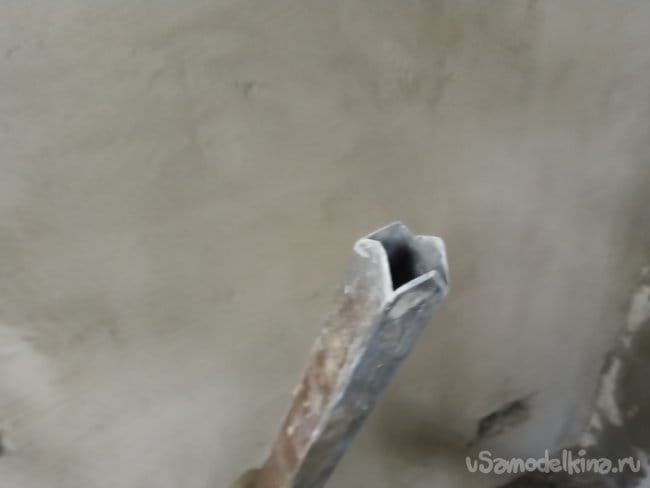

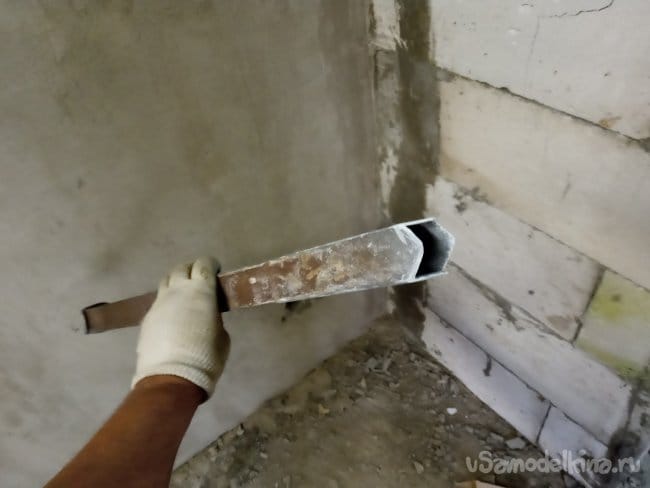

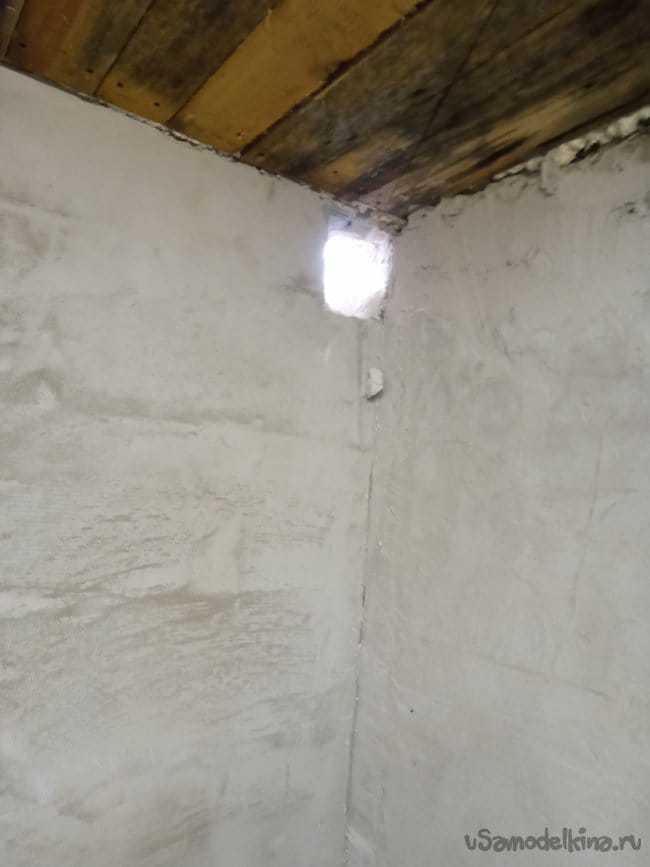

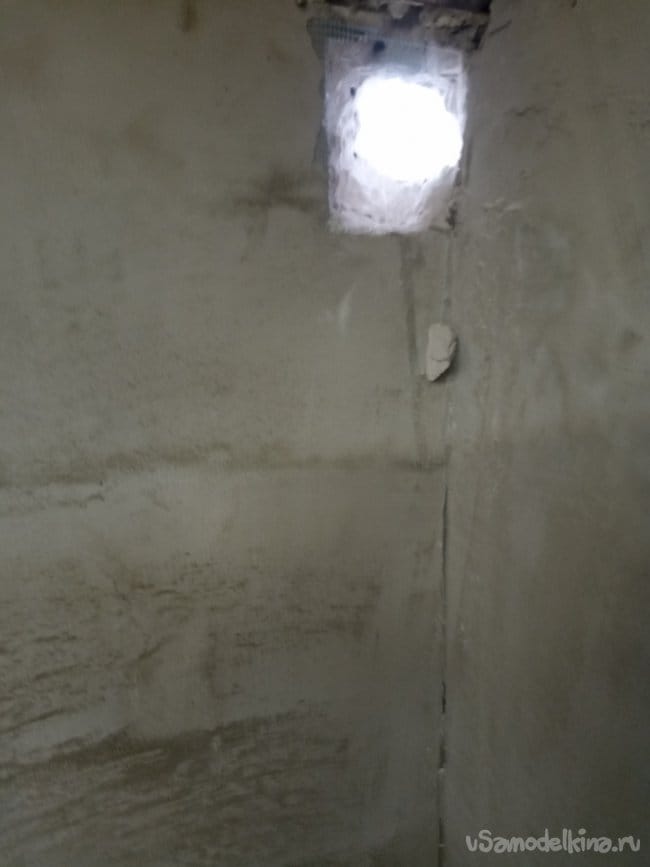

Начал я с пробивки отверстия. Стены моей пристройки выполнены из газосиликатных блоков, так что, пробить в них отверстие значительно быстрее и проще, чем в стене из кирпича. Сначала я, из помещения, при помощи перфоратора, длинным буром просверлил много отверстий там, где хочу устроить ветнканал. Потом, из обрезка профильной трубы, попавшейгося под руку первым, действуя болгаркой, за две минуты сделал вот такой инструмент:

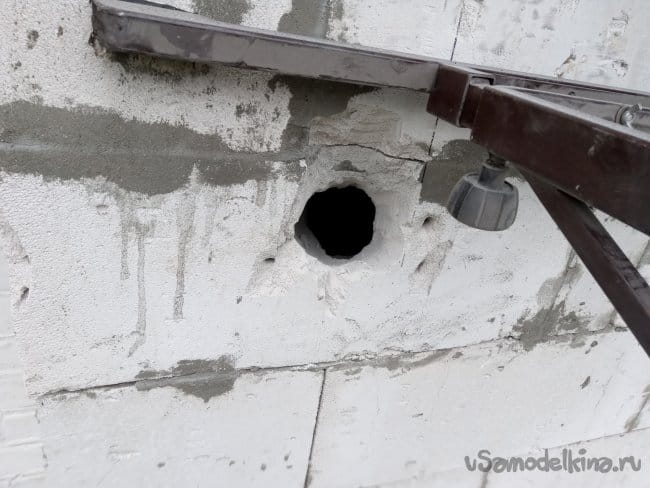

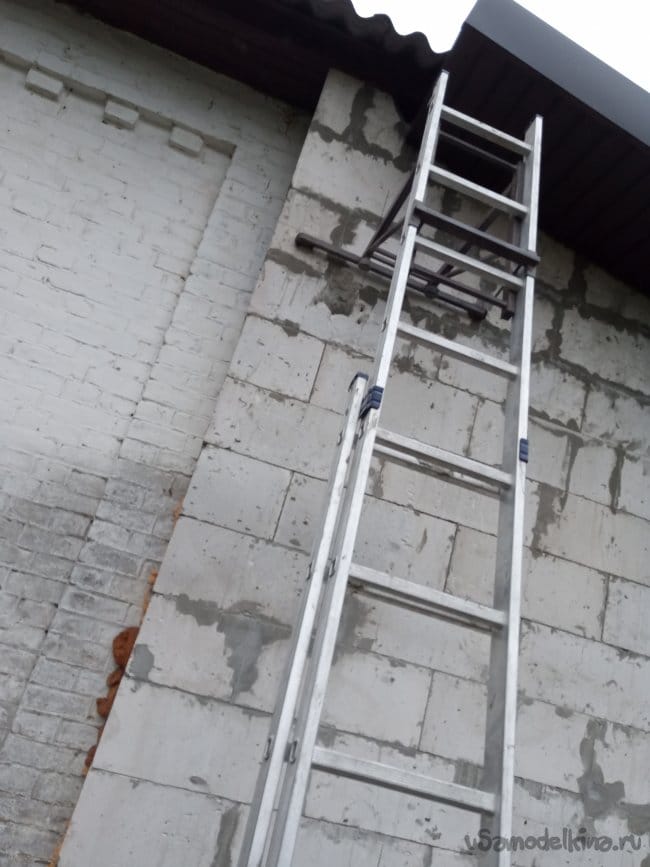

Этим шлямбуром, добавив к нему кувалдочку-трёхкилограммовку, я без особого труда, действуя уже снаружи, чтобы не сильно мусорить внутри, пробил отверстие в насверленном месте. При этих работах мне очень помог мой упор для лестницы:

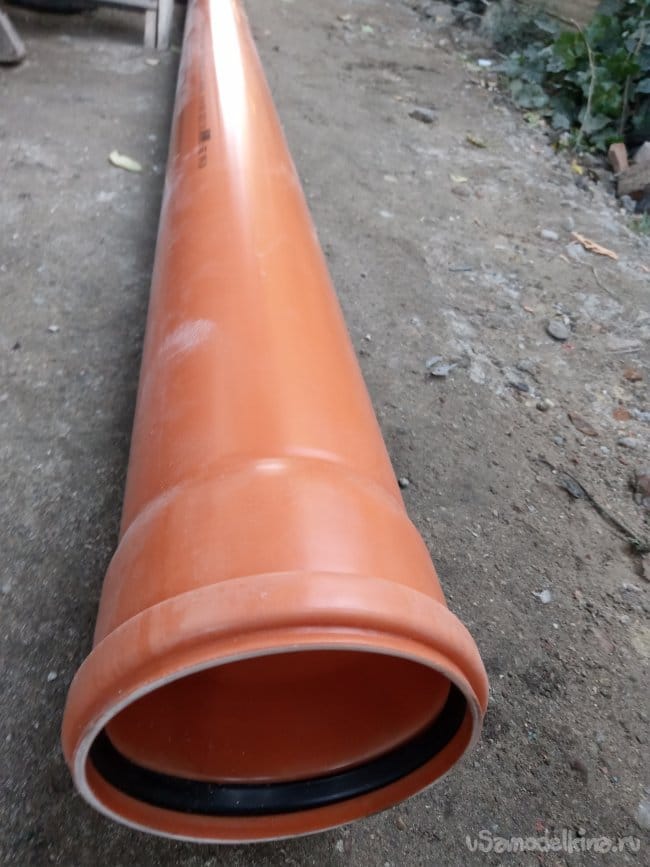

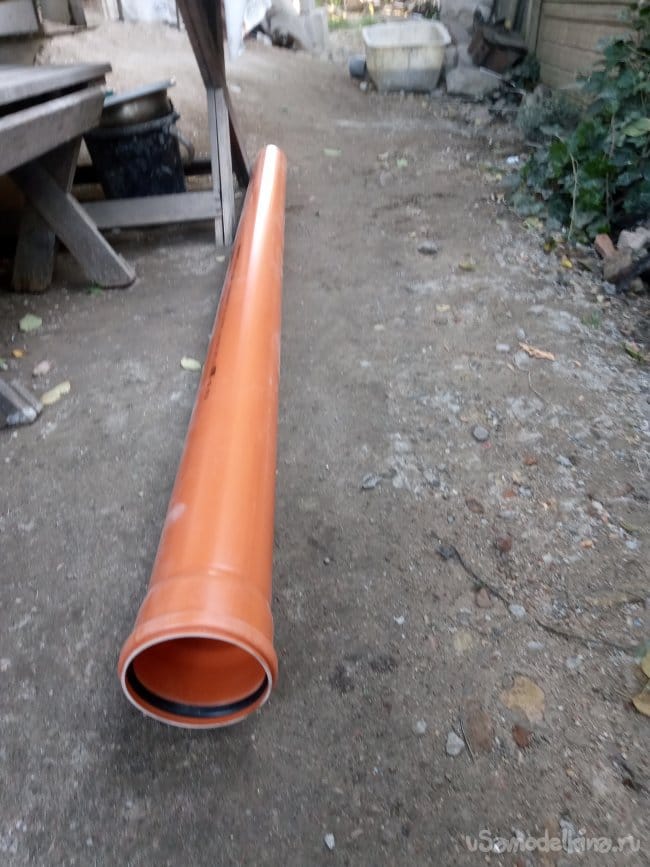

В качестве вертикальной трубы я решил использовать трубу для наружной канализации, диаметром 110 мм и длинной 2 м, которая у меня имелась в запасе:

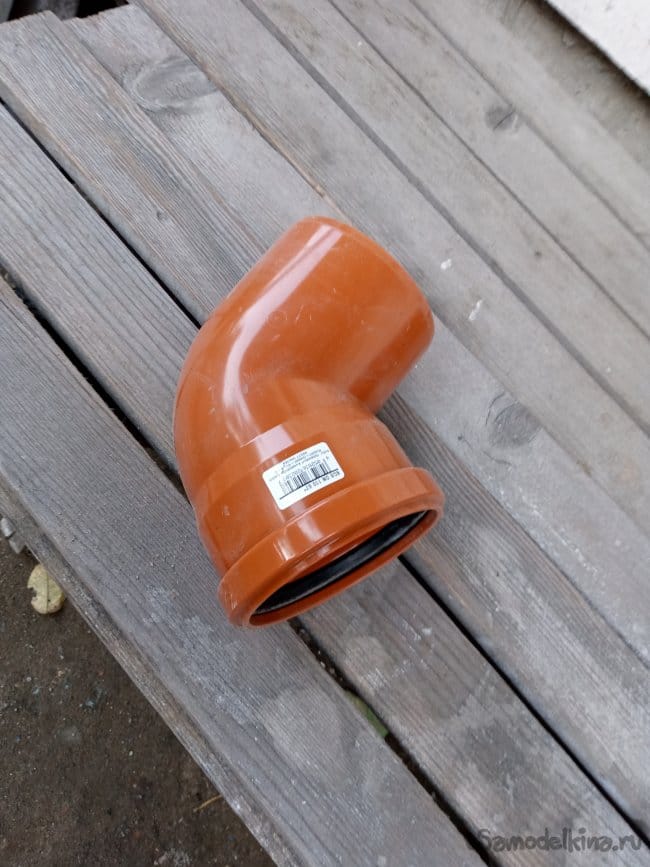

У меня были и серые, полипропиленовые трубы для внутренней канализации, но эта труба имеет более толстые стенки, поэтому я решил использовать её. Съездил в сантехнический супермаркет и купил для этого диаметра вот такой отвод:
Угол выбрал не прямой, а 67 градусов. Изначально, для облегчения движения потока воздуха, я пробивал стену не перпендикулярно, а с наклоном.

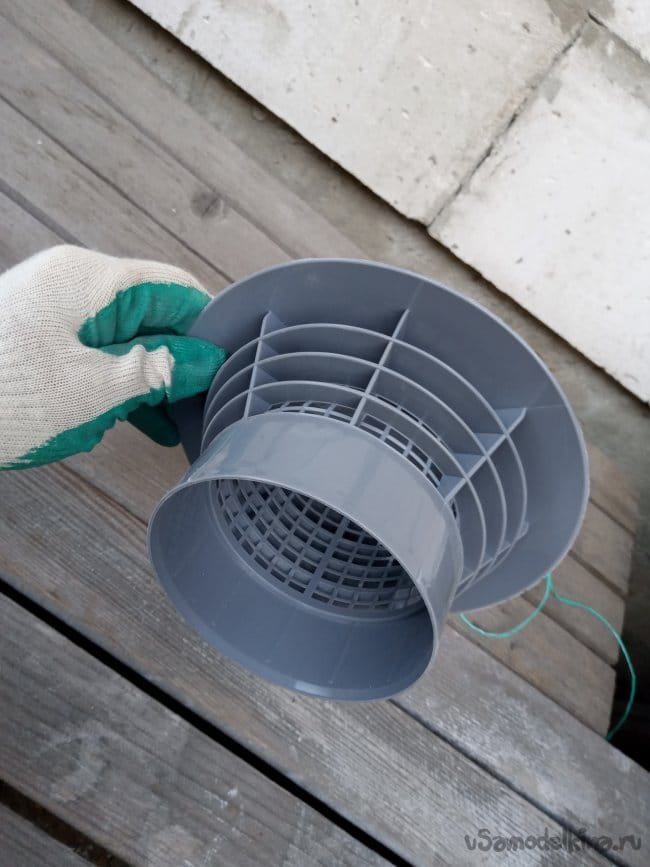

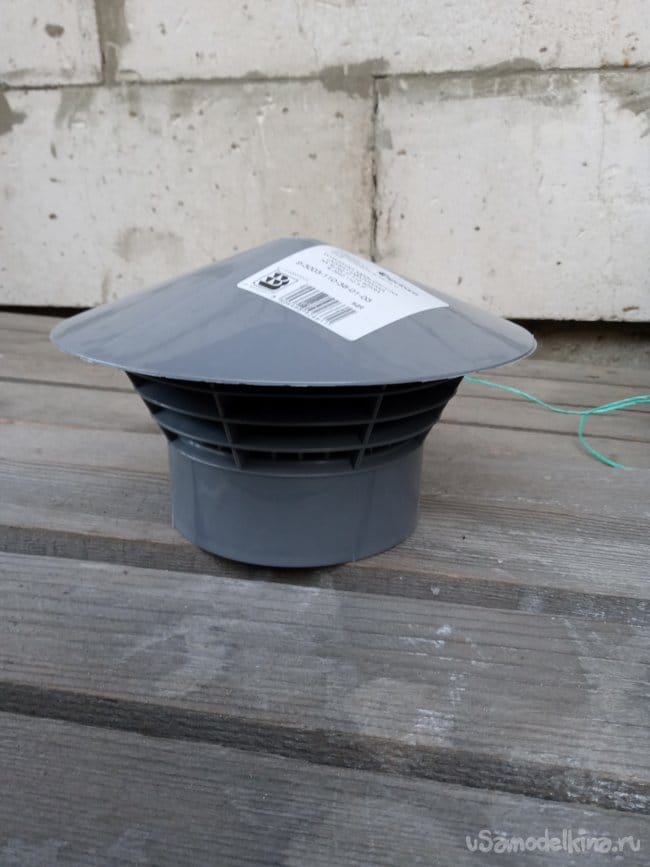

Ещё купил вот такую "шляпу":
Оранжевого цвета их не делают, потому что, предназначены они для изготовления так называемых, фановых выходов (вентиляционный выход на крышу из самой высокой точки канализации), а выполняются они внутри помещения, т.е., полипропиленовыми трубами серого цвета.
...Ну да и ладно... Конструкция ведь, временная...))))

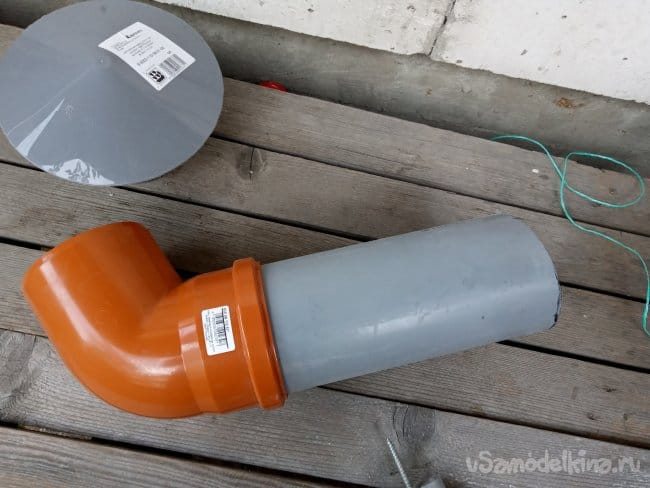

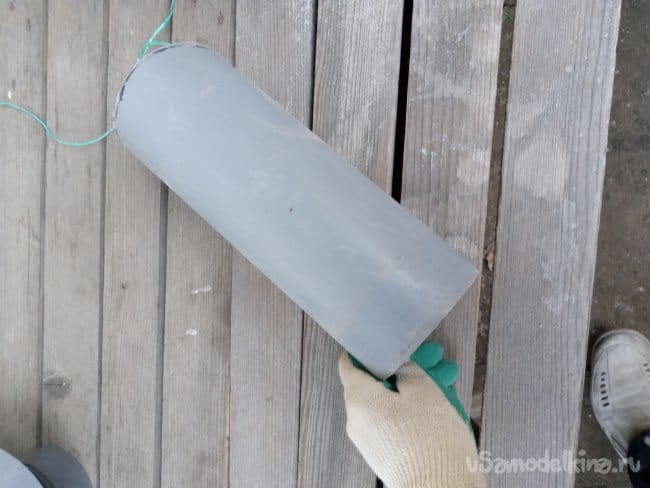

Для прохода сквозь стену я решил применить обрезок трубы, который нашёл в своих "запасах хлама":

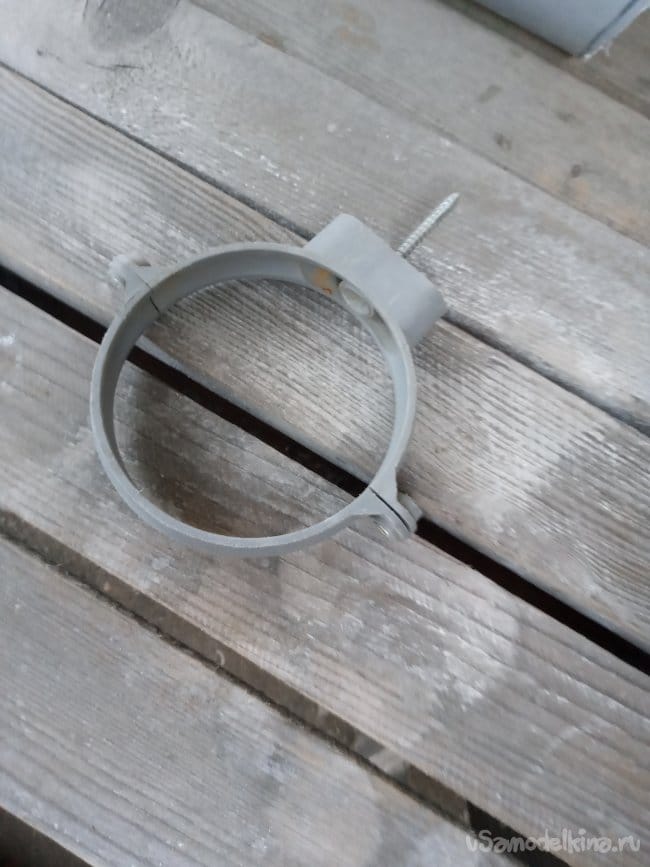

Осталось это всё смонтировать. Крепить трубу к стене я решил двумя хомутами, которые тоже у меня были:
Но тут пришла мысль о том, что "нет ничего более постоянного, чем временное решение" ))))). Я, ведь, ещё не утеплял пристройку! В планах утеплить по технологии "термошуба" - обложить пенополистиролом, который потом закрыть слоем цементно-клеевого состава, нанесённого на армирующую сетку. Летом, в жару, такие работы не проводятся (на солнцепёке очень быстро схватывается клей и его невозможно хорошо разравнивать). А осенью пока не хватило времени! Но, возможно, я решу заняться этим в ближайшее время.
...И что тогда делать с трубой ???
Поразмыслив, я решил прикрепить трубу через деревянный брусок. Если я буду утеплять стену, я просто сниму трубу, закреплю пенопласт, потом затяну армирующий слой, накрыв им и брусок, и прикреплю трубу обратно! А потом, когда буду наносить финишное покрытие, думаю, этой трубы уже не будет. Сильного "мостика холода" дерево не создаст, да и расположен брусок то уже выше уровня потолка будет. На стене чердака.

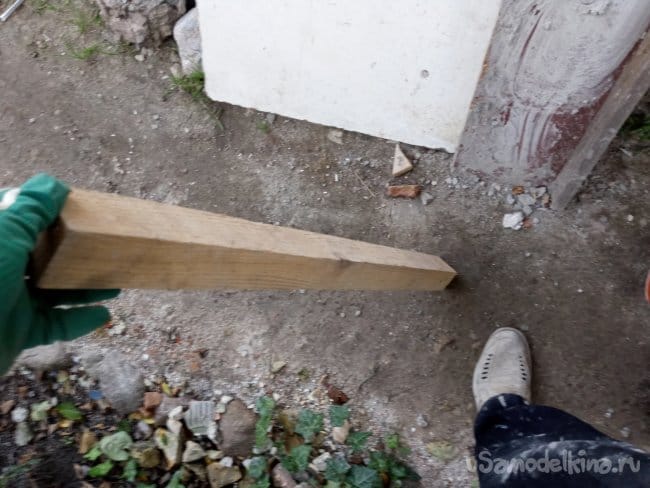

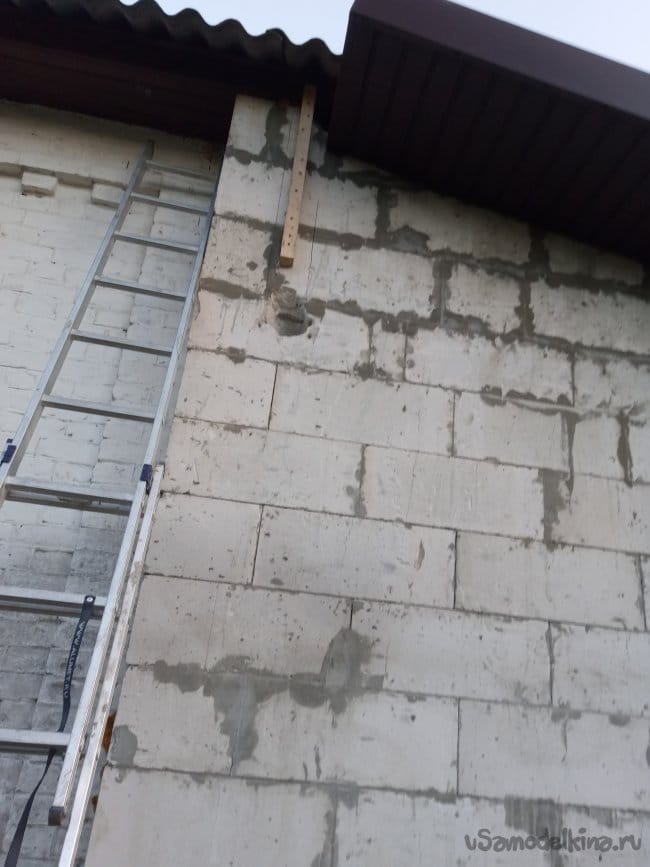

Нужный брусок нашёл в своих запасах. Отпилил один метр:

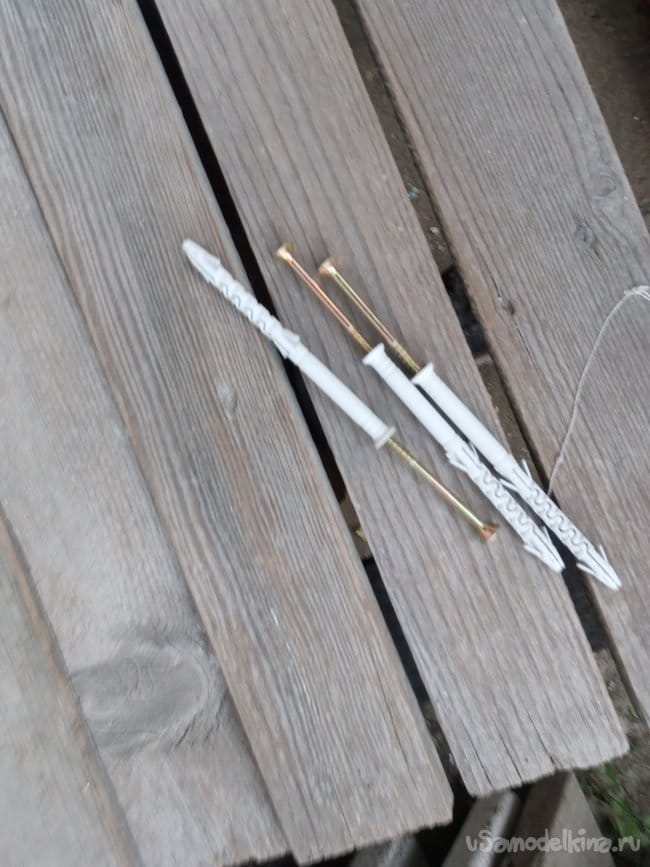

Прикрепить его к стене решил при помощи длинных шурупов быстрого монтажа, которые тоже у меня были в запасе:
Небольшое отступление...
Если мне необходимо крепко закрепить что-то в стене из газосиликата, или пенобетона, я делаю так: сверлю отверстия под пробки в режиме сверления, без удара (чтобы диаметр "не разбивало" и пробка входила плотно), выдуваю компрессором из отверстий всю пыль, после чего закачиваю туда монтажную пену и сразу-же забиваю пробки и вворачиваю шурупы. При этом расширившиеся пробки уплотняют пену, которая проникает при этом во все поры, а потом ещё и сама расширяется, полимеризуясь. "Вклеенные" таким образом крепления очень надёжно держатся в пористом материале!

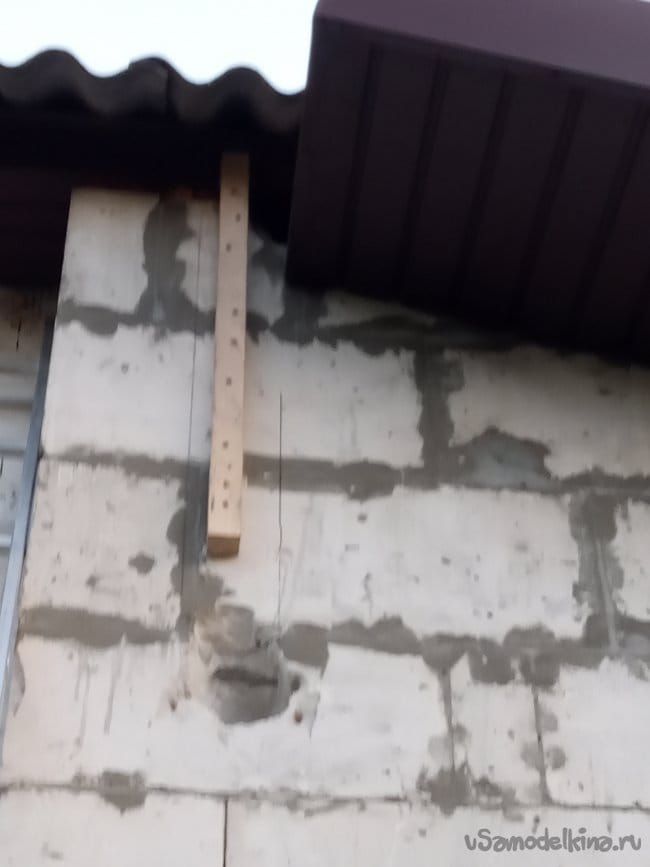

Но на этот раз я подумал, что даже такого крепления может быть не достаточно. Ведь труба будет закреплена только на меньшем участке её длины, а основная её часть будет испытывать серьёзные ветровые нагрузки при шквалистых ветрах, которые бывают в межсезонье! Поэтому, чтобы укрепить брусок "на отрыв", я насверлил в бруске отверстий, в хаотичном порядке наклоняя сверло под углом в разные стороны, и вогнал сквозь эти отверстия много длинных (150 мм) шурупов. Шуруп в газосиликате держит очень слабо, но мноржество их, закрученных "врастопырку" в разные стороны, уже держат хорошо.

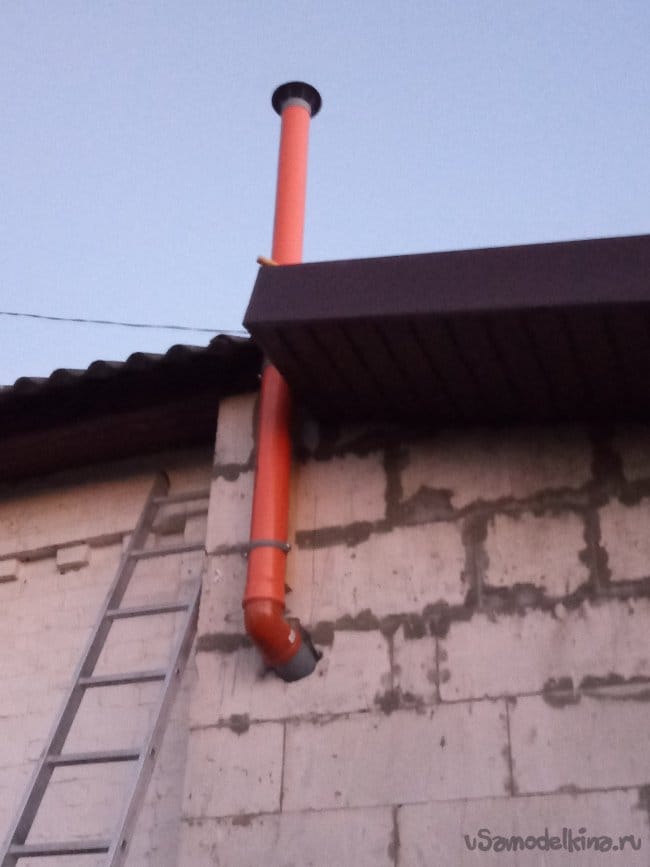

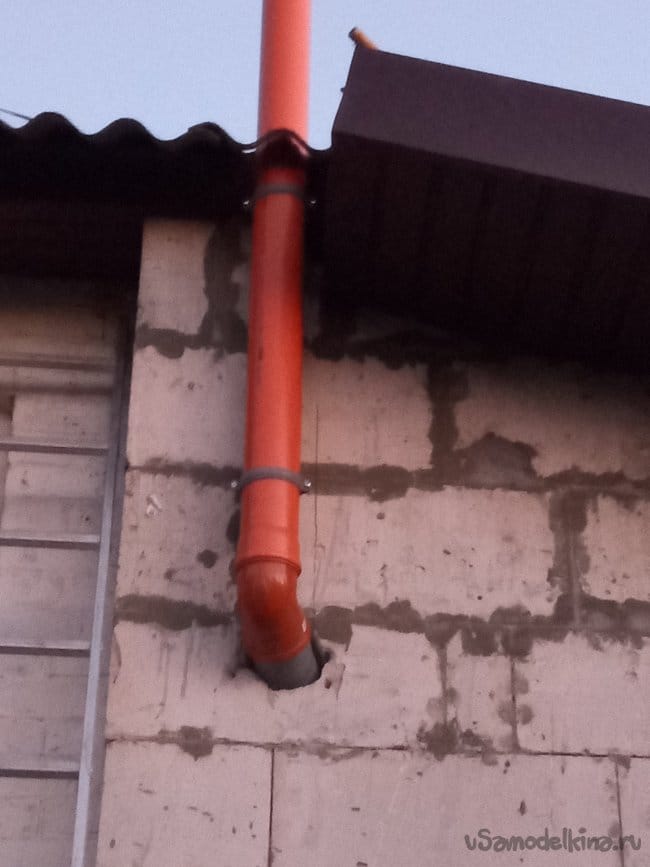

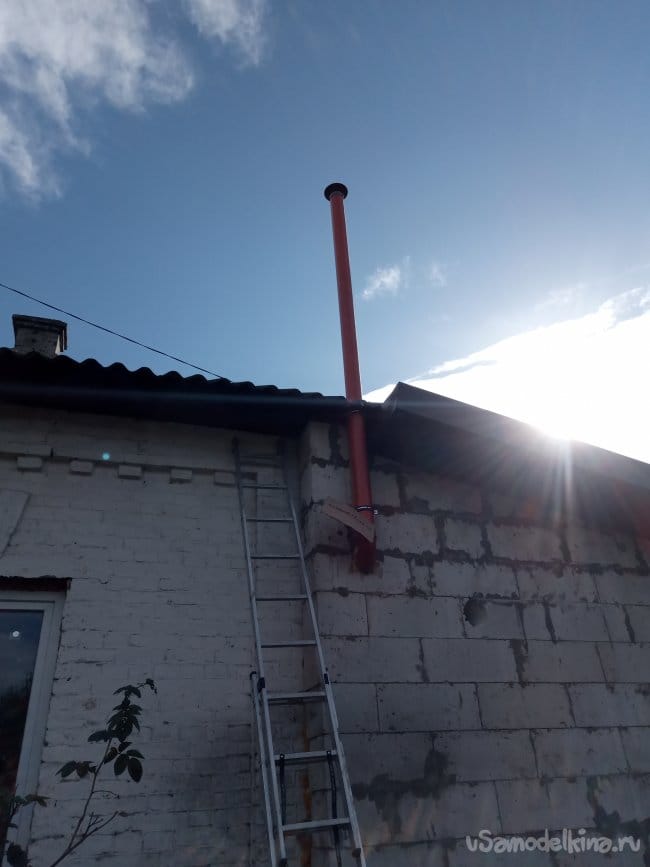

После чего всё смонтировал, пропустив трубу сквозь свес крыши через отверстие, пробитое в шифере. (Кровля всё равно, тоже будет меняться)))):
Вот, казалось бы, и всё... Но, поднеся салфетку к отверстию, я не обнаружил нужной тяги!!! Работа проделана зря! Тяги нет совсем!! Даже облако сигаретного дыма, специально выпущенного вблизи отверстия, в него не затягивается!!!

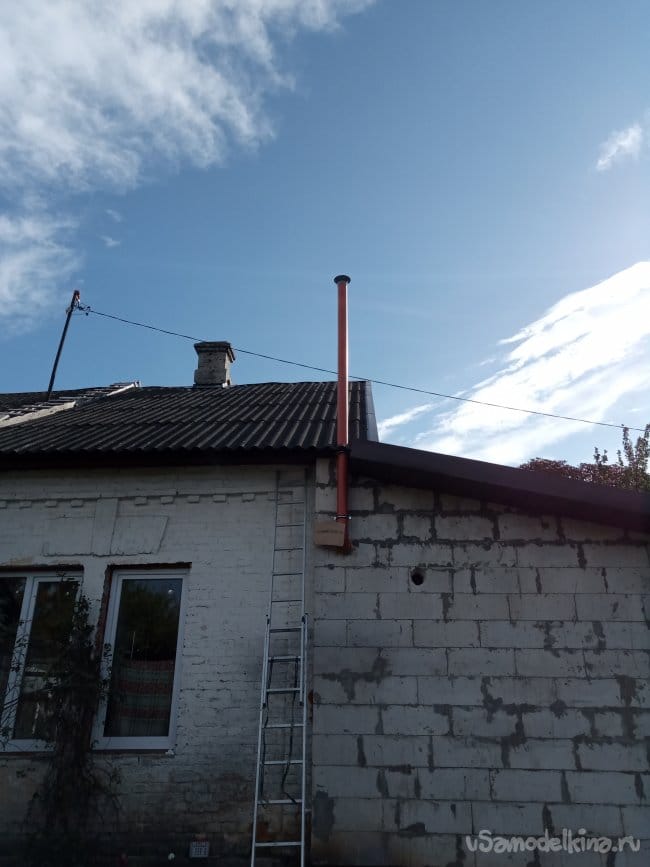

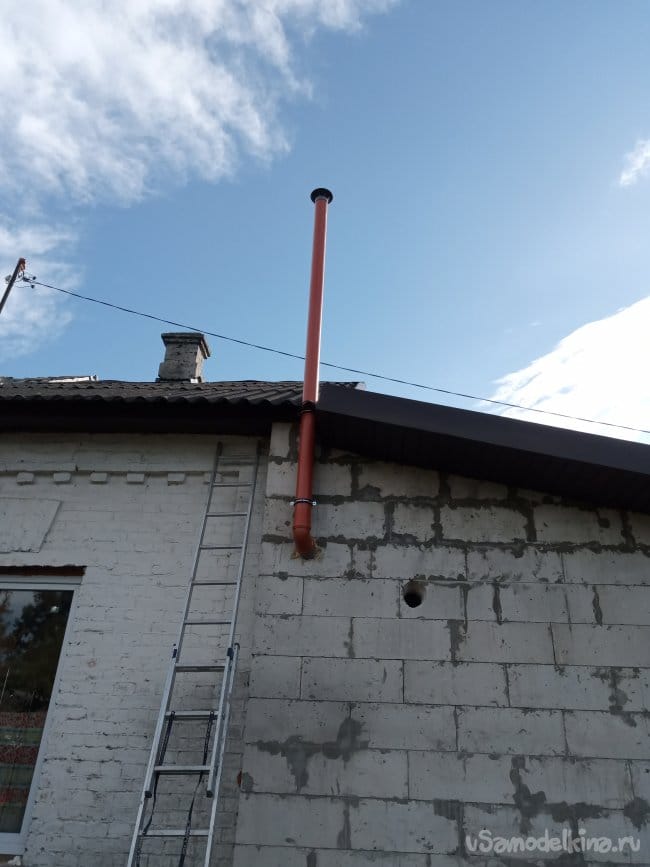

Порывшись в запасах, я нашёл метровый кусок такой-же трубы. Опять полез на крышу и удлинил трубу на метр. Теперь над крышей торчит не два, а три метра.
На этот раз тяга появилась. При этом, появилась "скачкообразно" - если её раньше не было совсем, то теперь не то, что дым, а даже салфетка всосалась в трубу, а не просто прилипла! ))))).. Видимо, причиной тому некая зависимость высоты трубы от расстояния до конька крыши, про которую я что-то, когда-то читал, но точно воспроизвести не могу.)))))

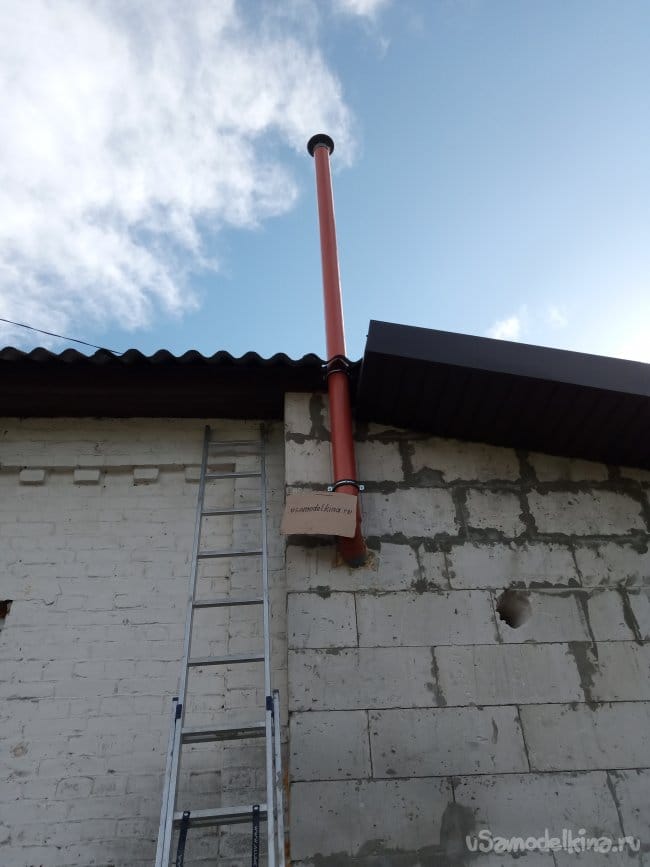

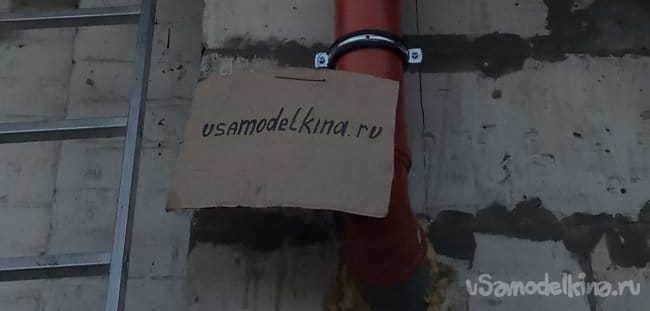

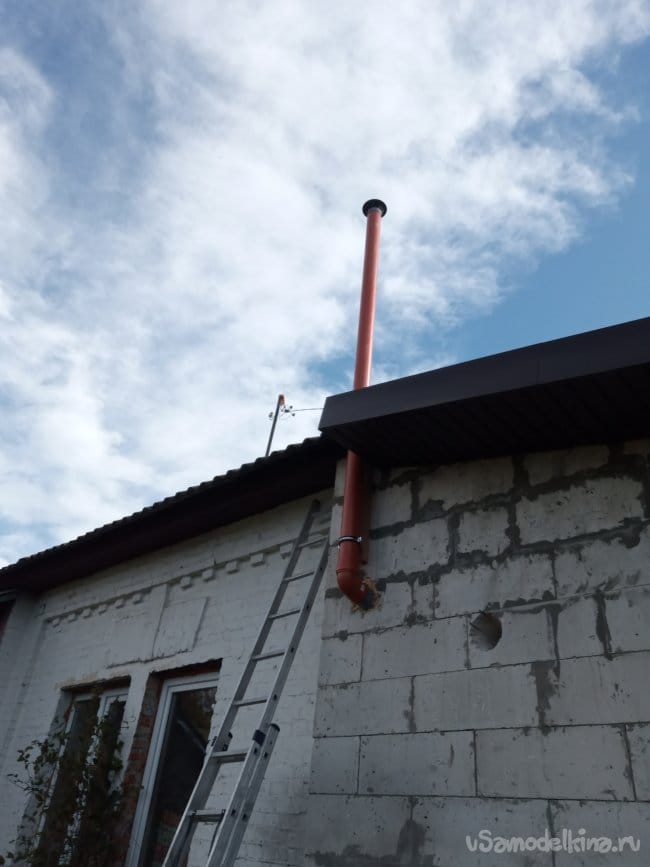

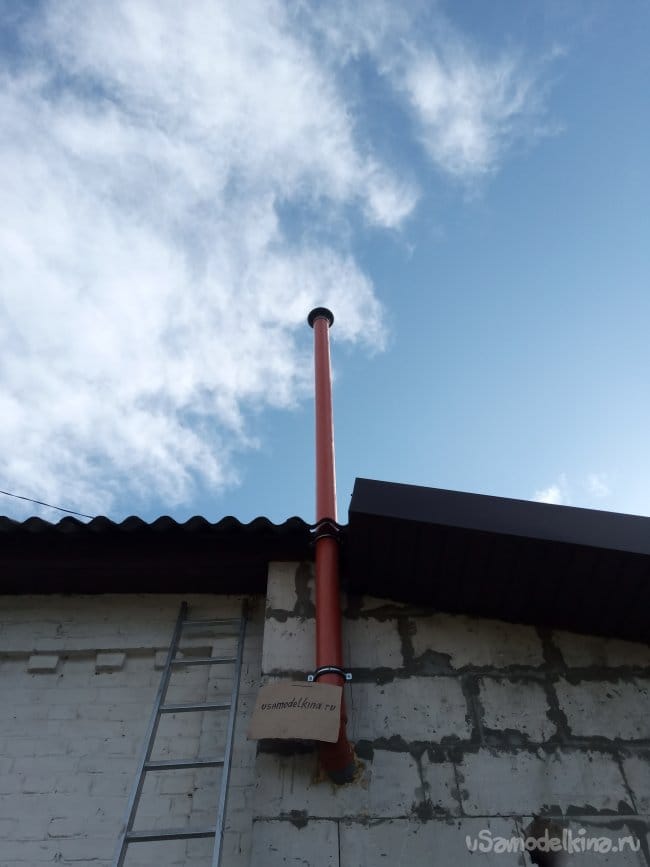

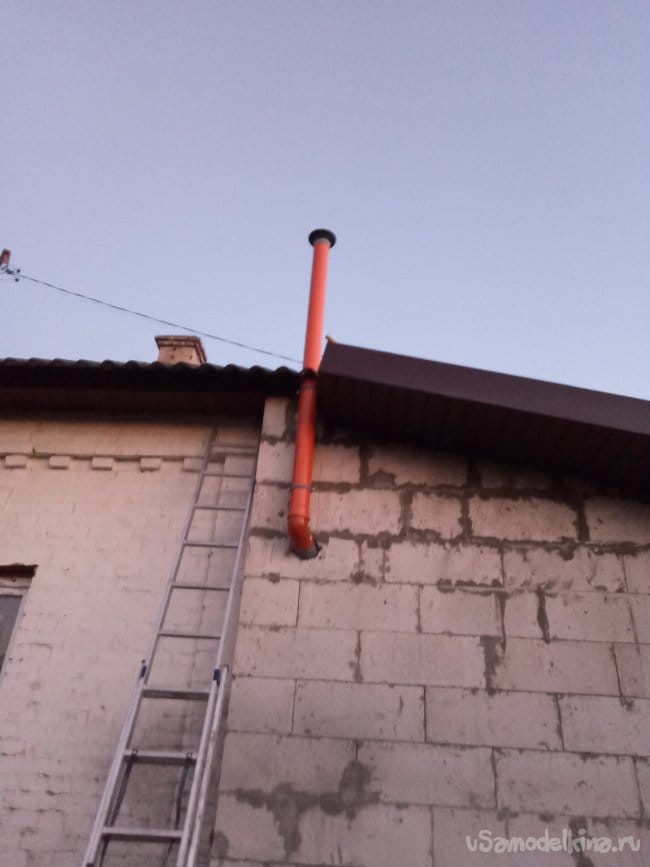

Ну что ж... Оставить в таком виде не получится - труба должна быть цельной!! В запасе более длинной не нашлось, поэтому пришлось переодеваться и ехать опять в магазин. Там я купил такую-же трубу, но длиной не два, а три метра. Заодно, на всякий случай, решил заменить и пластиковый крепёж на металлические "КТРы". Я и раньше немного сомневался в целесообразности использования креплений из ПВХ на улице, но решил, что для временной конструкции их хватит. Но теперь, когда труба будет выше, нагрузки больше, лучше сразу сделать с запасом прочности. Заменить всё не составило особых проблем - лестница так и стояла, отверстия под шурупы крепежей уже обозначены (в новых они просто более толстые). Извините, процесс замены не фотографировал:
Вот теперь можно смело везти вентиляционщиков... Пусть подписывают акт осмотра. Чем завтра и займусь...
