    Экспериментальная авиамодель «Фотон» СВ-192 с шасси на воздушной подушке

    Здравствуйте, уважаемые авиамоделисты.
    Решил рассказать вам о новой авиамодели с красивым названием «Фотон» СВ-102 с шасси на воздушной подушке.

    Конечно, вид самолёта с шасси на воздушной подушке может показаться экзотическим и фантастическим.

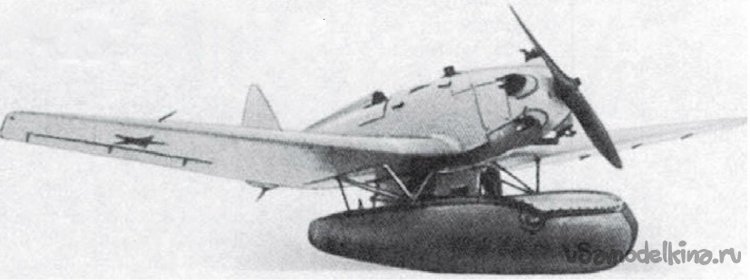

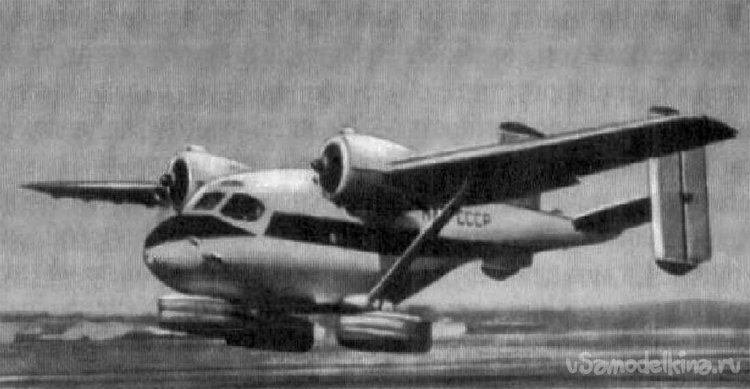

    Но мысль об использование в качестве шасси воздушную подушку, не нова, многие известные конструкторы использовали, используют и будут, пытаться использовать эту конструкцию на различных летательных аппаратах, особенно на самолётах безаэродромного базирования.

    «Шасси на воздушной подушке — (ШВП) совокупность устройств, служащих для создания воздушной подушки (область повышенного статического давления под некоторой частью фюзеляжа и крыла самолёта) как основного опорного элемента, обеспечивающего взлёт, посадку и передвижение…»

    Экспериментальная авиамодель «Фотон» СВ-192 с шасси на воздушной подушке


    Я уже строил подобную модель.

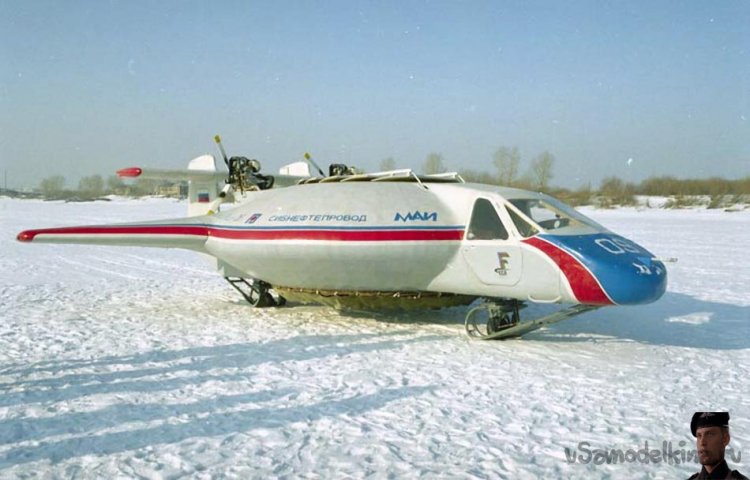

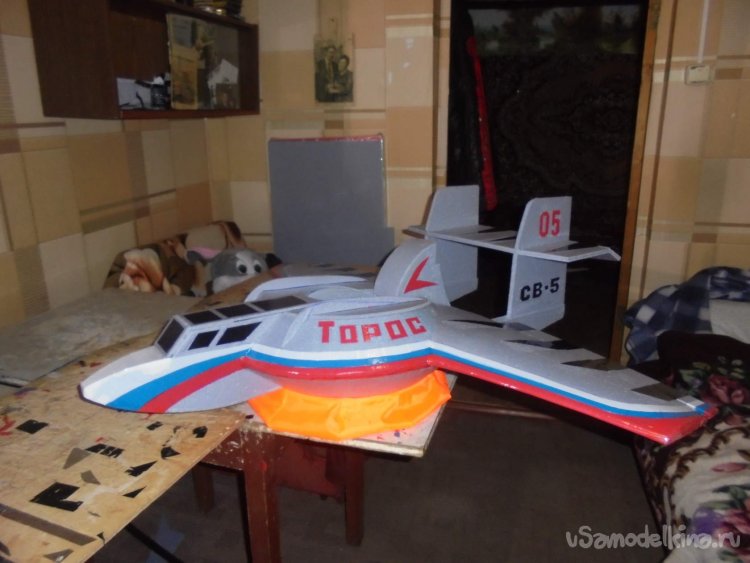

    Но то была модель специального самолёта, грузопассажирского, для использования в районах крайнего Севера. Я решил поставить на воздушную подушку модель современного истребителя.
    Вот, что из этого получилось.
    Материалом, для создания модели я выбрал простую. Гладкую. Белую потолочную плитку ( потолочку).

    Использовал универсальный, влагостойкий клей «Титан» , предназначенный специально для склеивания изделий из пенопласта.

    За основу я взял случайный рисунок самолёта, которого не существует, это фантазия художника, поэтому никаких чертежей не существует. Я позволил себе немного изменить внешний облик этого самолёта и решил сделать модель с одним килем.

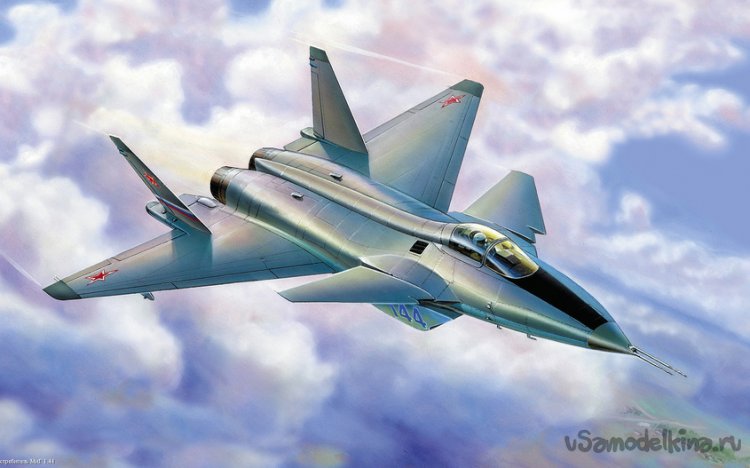

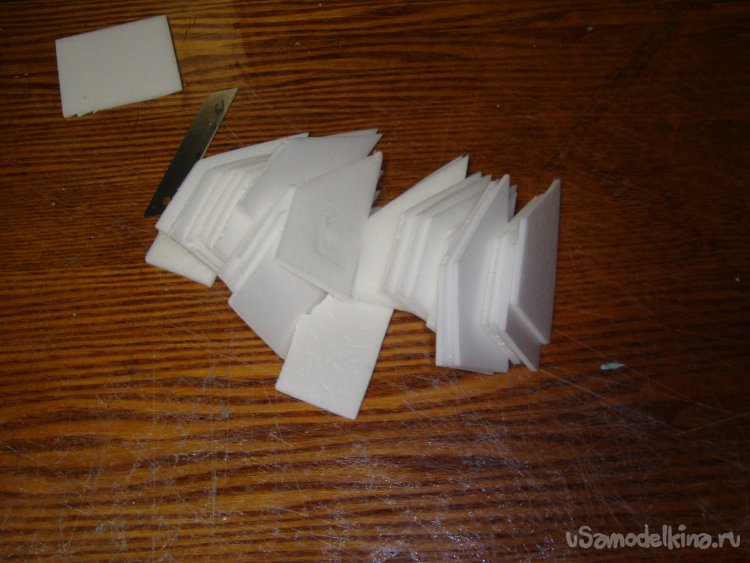

    Все детали, которые я сам себе представляю, рисую на потолочке и вырезаю.
    Начал с несущей плоскости крыла.

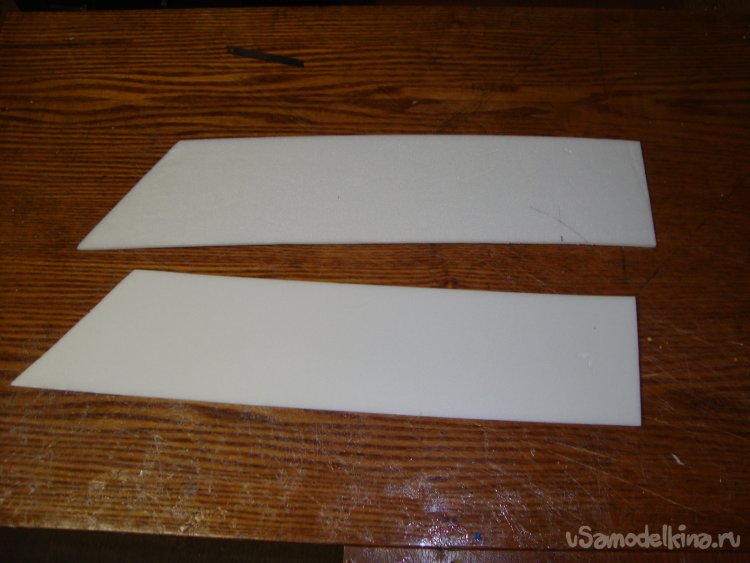

    При определении размеров модели, исходил из размеров потолочной плитки 48 х 48 см, поэтому вся несущая плоскость получилась из пяти элементов.

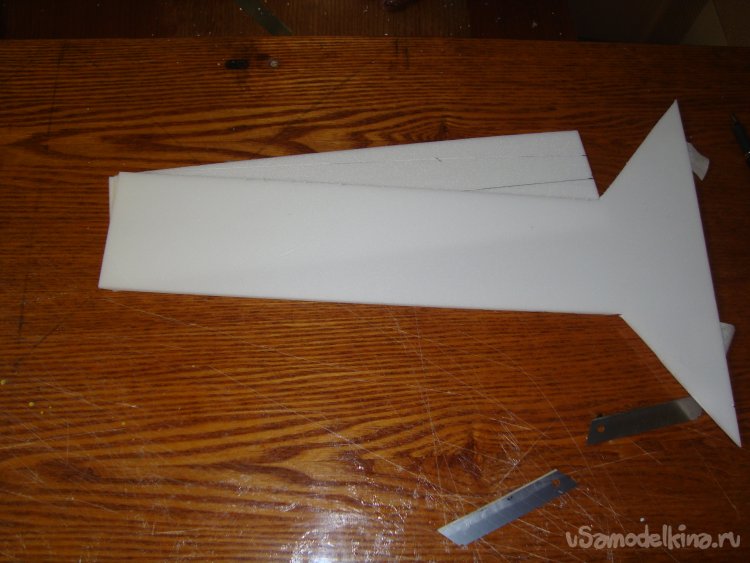

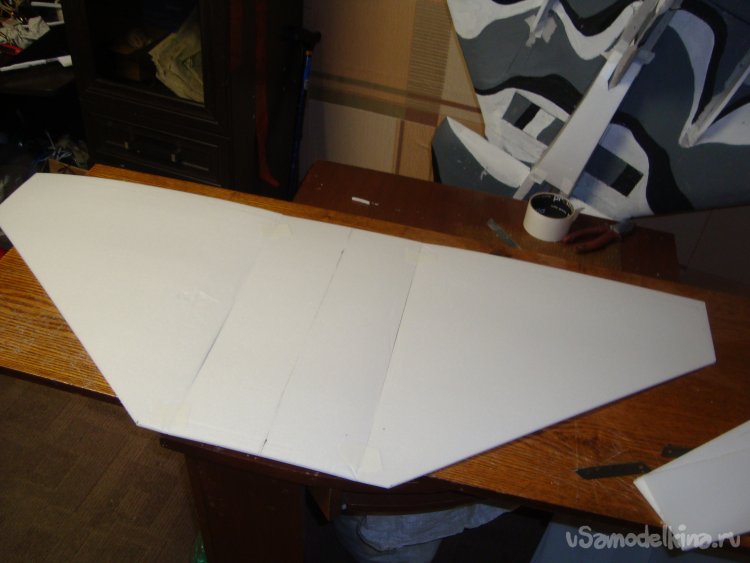

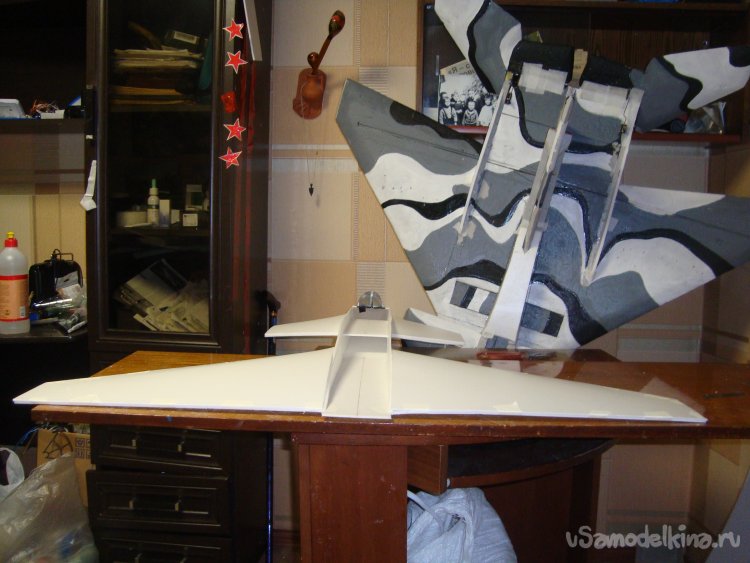

    Само крыло – три секции.


    Носовая часть – две секции.

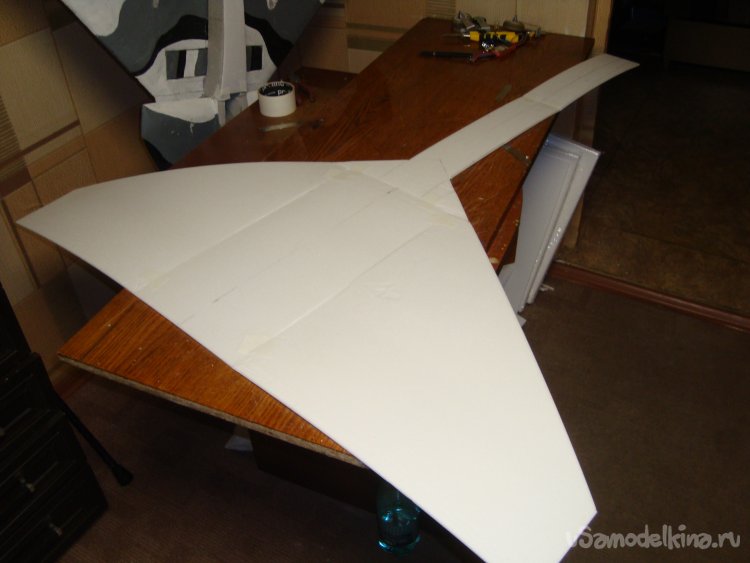

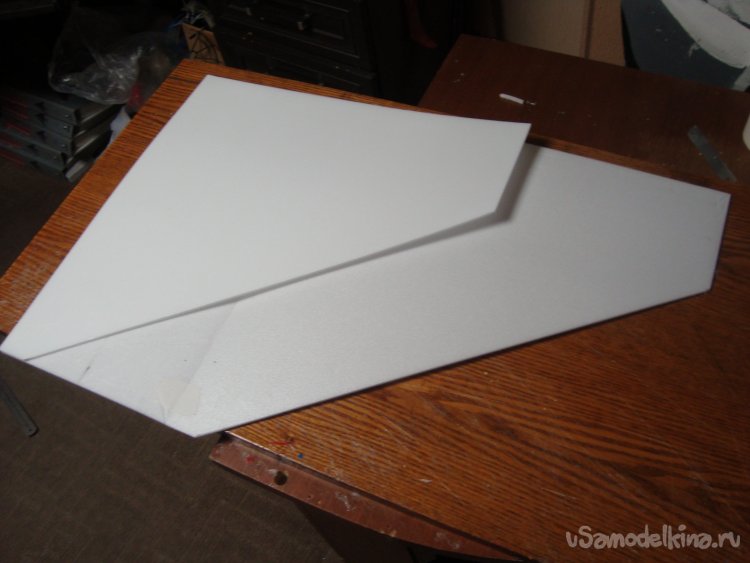

    Все секции соединил бумажным. малярным скотчем.

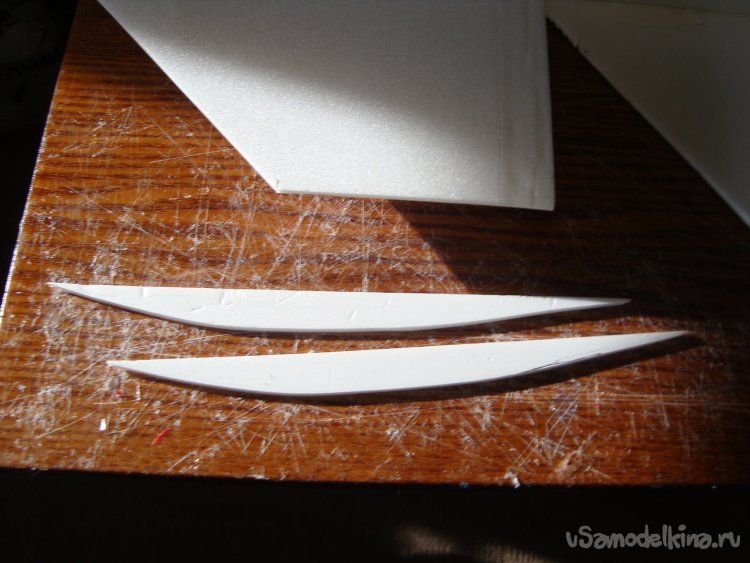

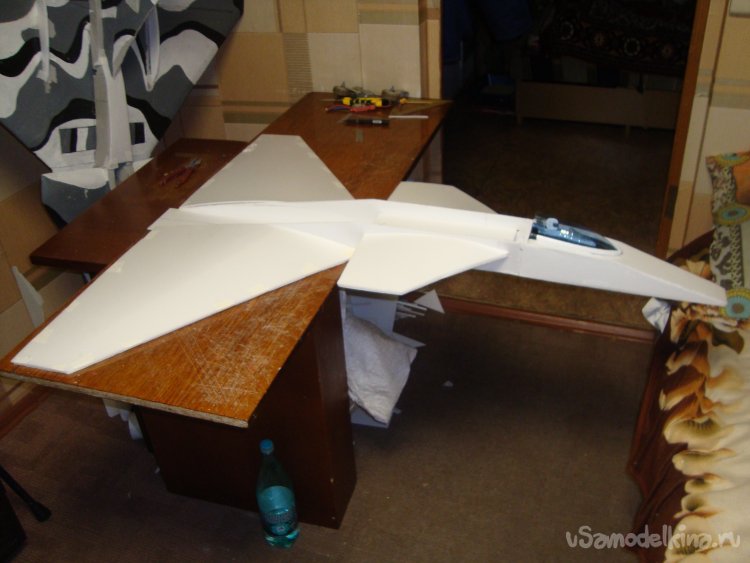

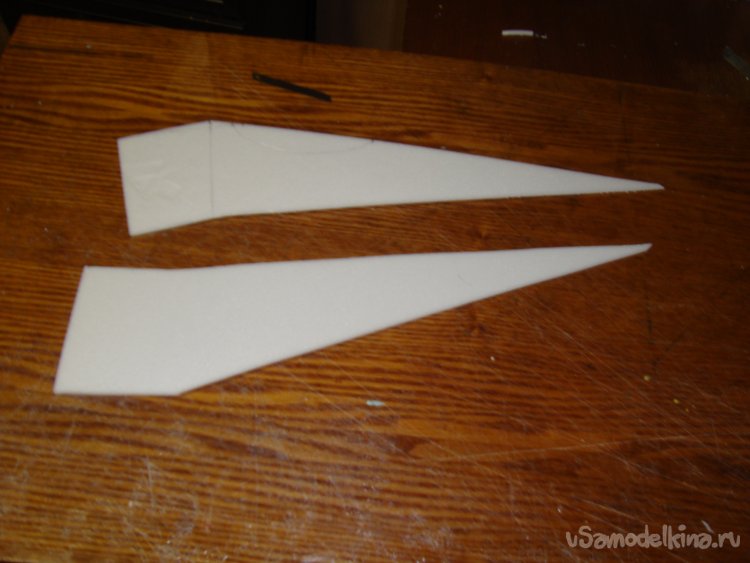

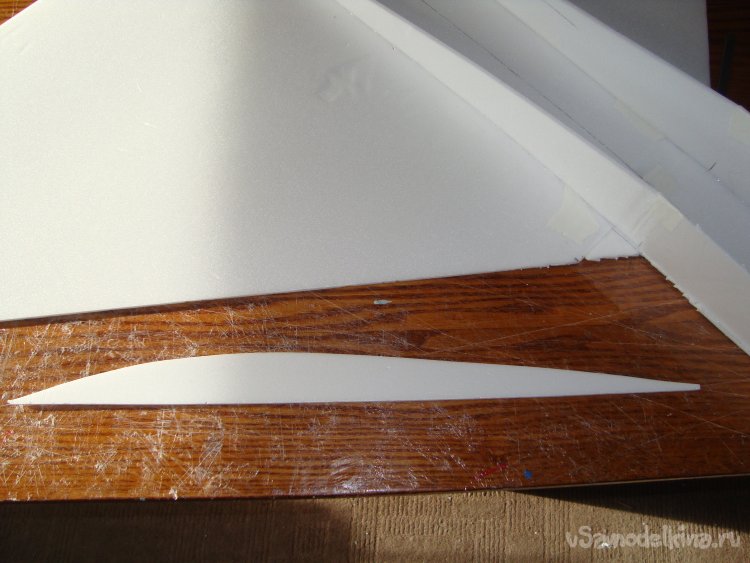

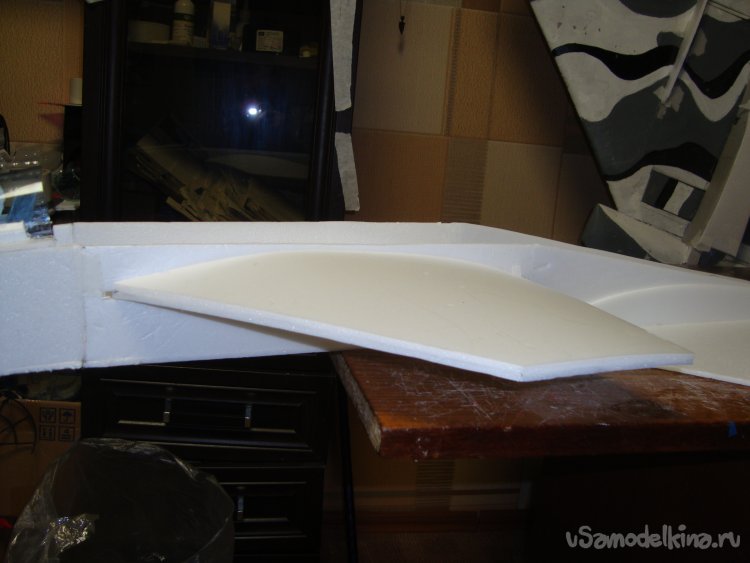

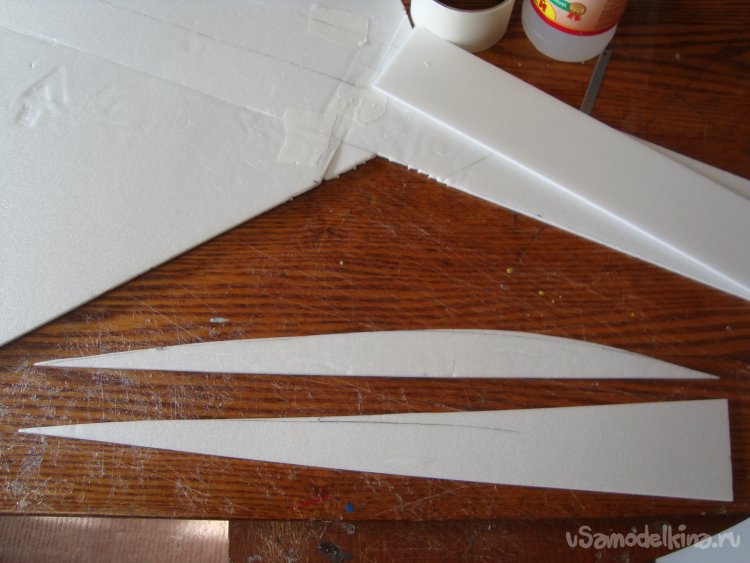

    Подыскал нужный профиль носовой части фюзеляжа и вырезал заготовки боковых стенок.

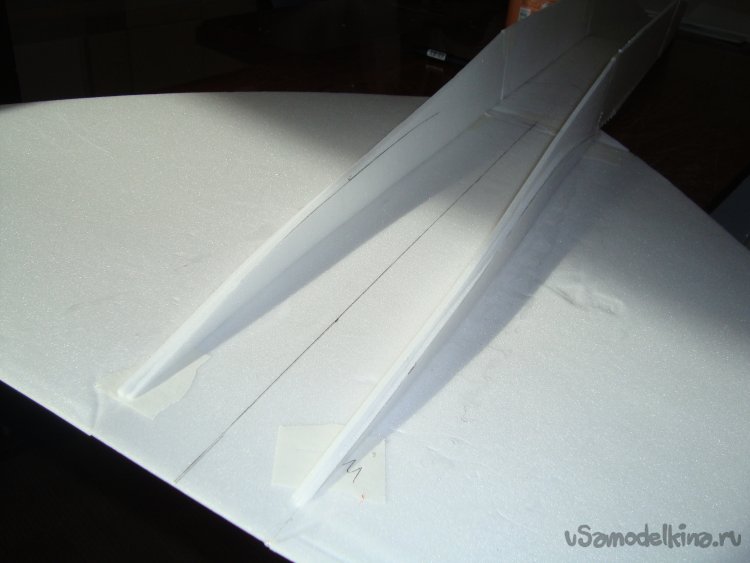

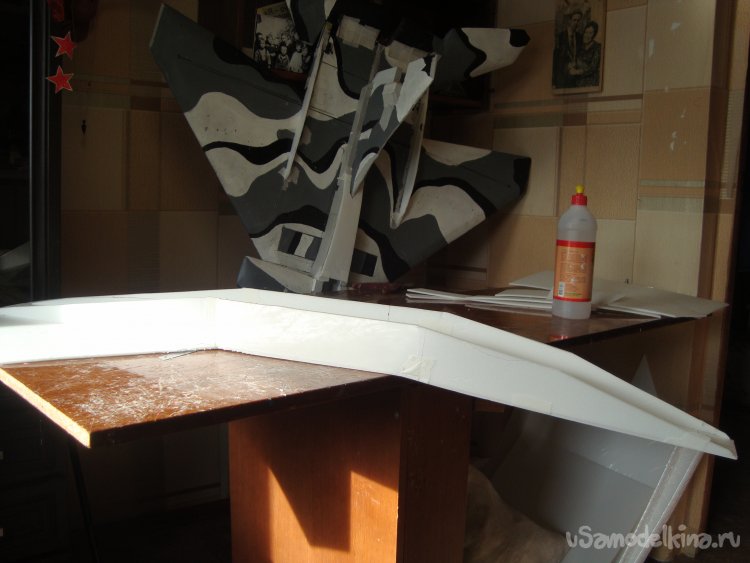

    Вклеил боковые стенки носовой части фюзеляжа на несущую плоскость.

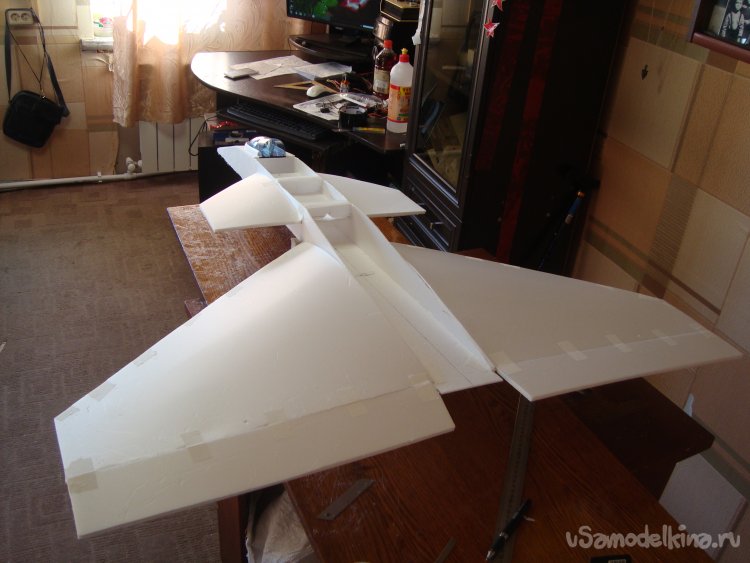

    Вырезал корневые нервюры и вклеил на место.



    В носовой части боковых стенок фюзеляжа сделал прорези и примерил заготовку переднего горизонтального оперения (ПГО).



    ПГО решил сделать профильным и вырезал корневые нервюры вклеил на место.

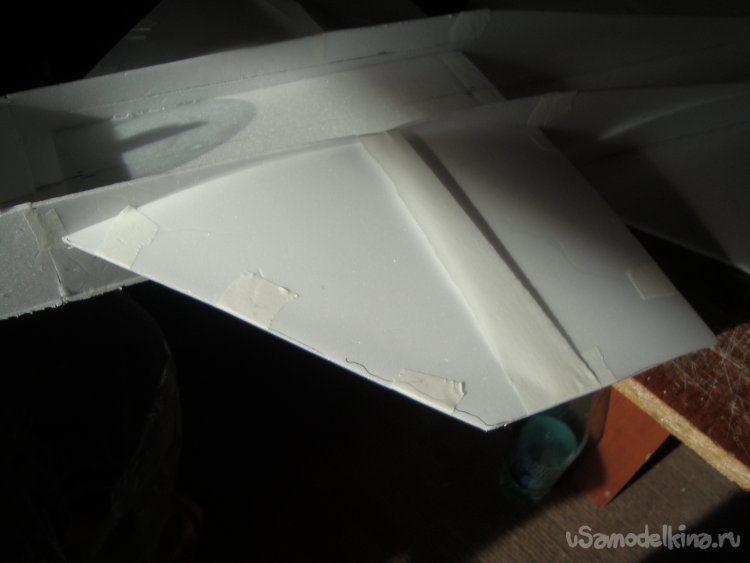

    Смонтировал внешнюю обшивку на ПГО. При монтаже использовал бумажный. малярный скотч.

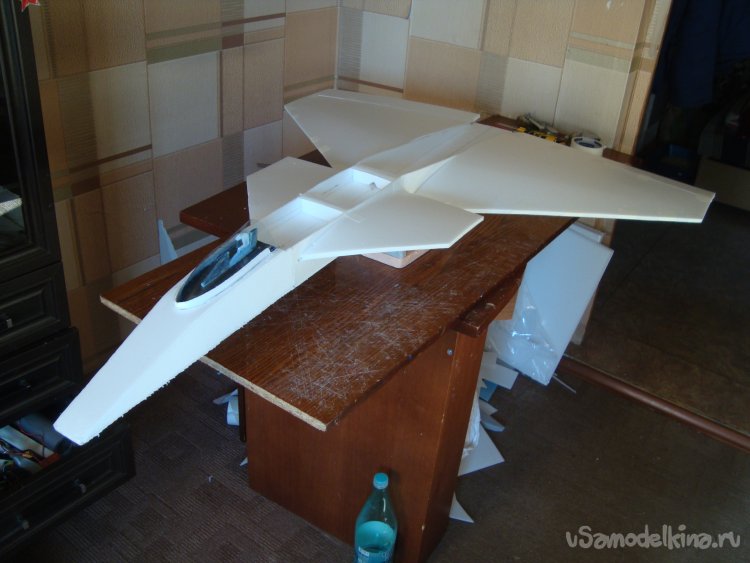

    В носовой части фюзеляжа вклеил верхнюю обшивку и обтянул чёрным скотчем место установки кабины.

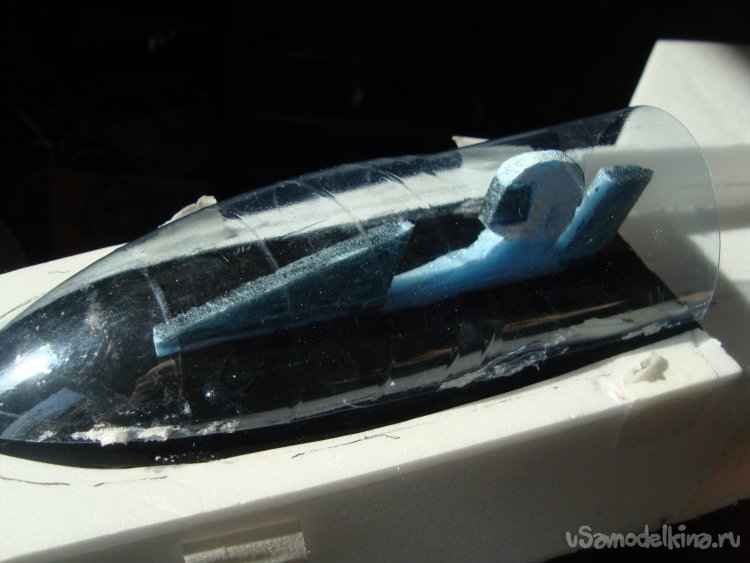

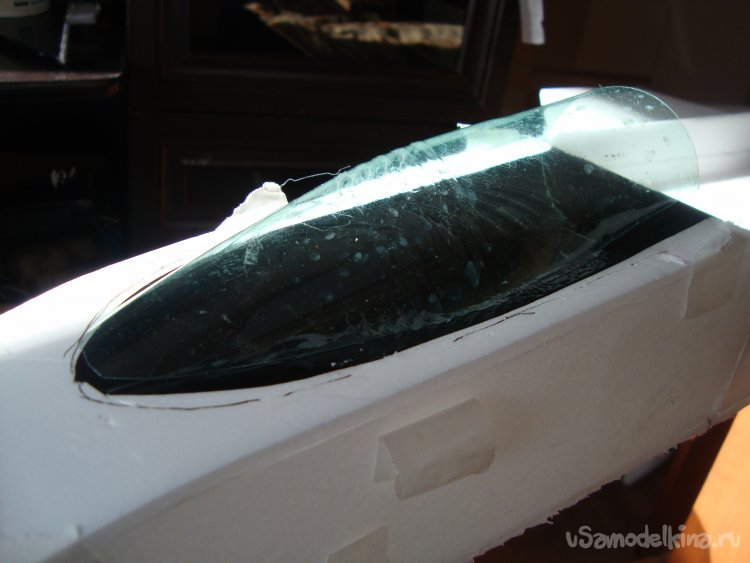

    Вырезал из пластиковой бутылки остекление кабины, примерил.

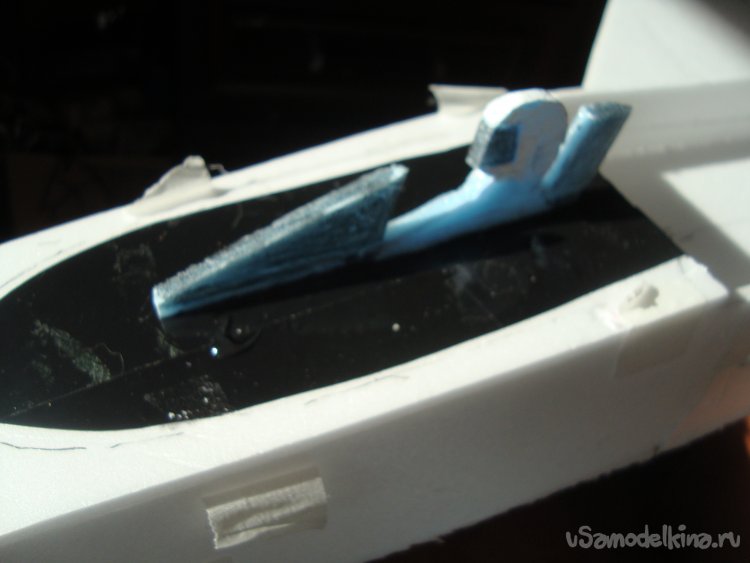

    Сделал фигурку пилота и вклеил.

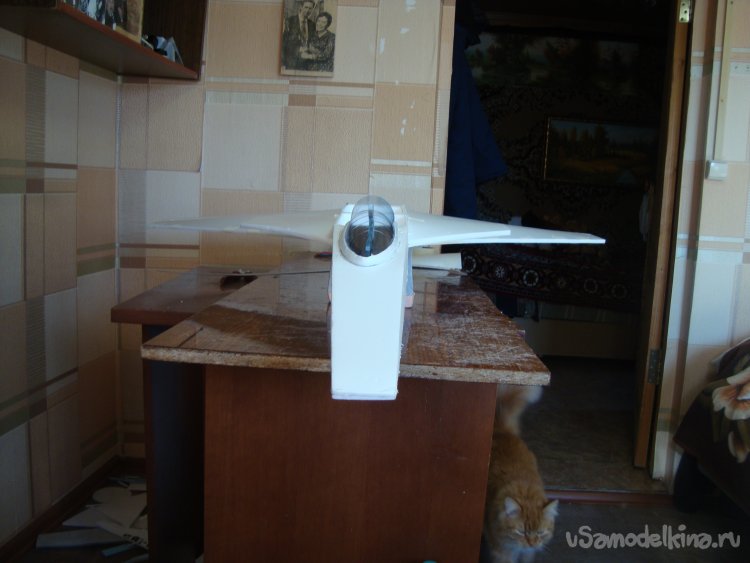

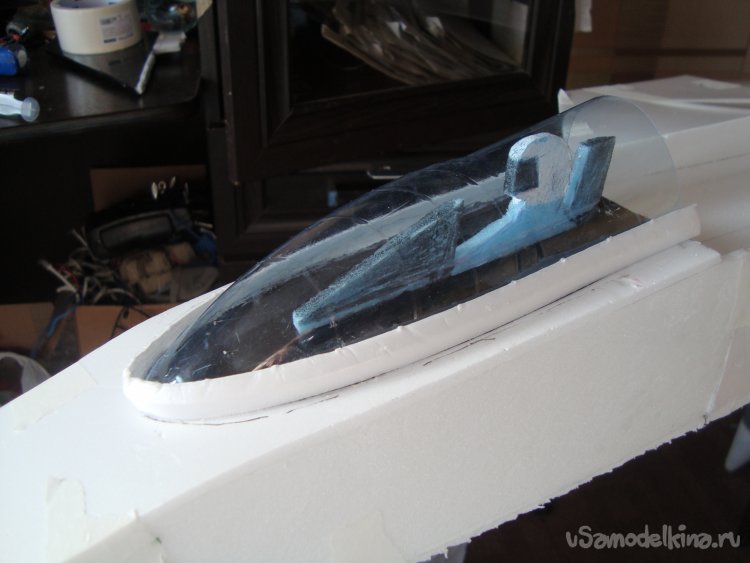

    Вот так смотрится кабина с пилотом.

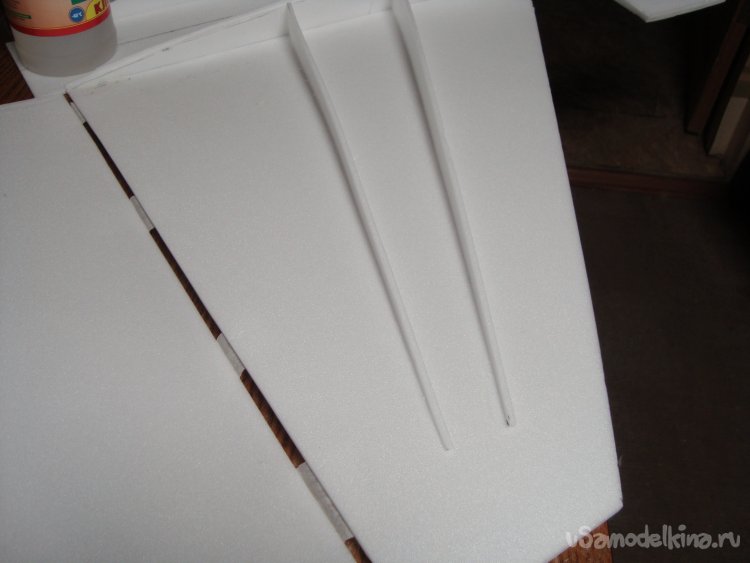

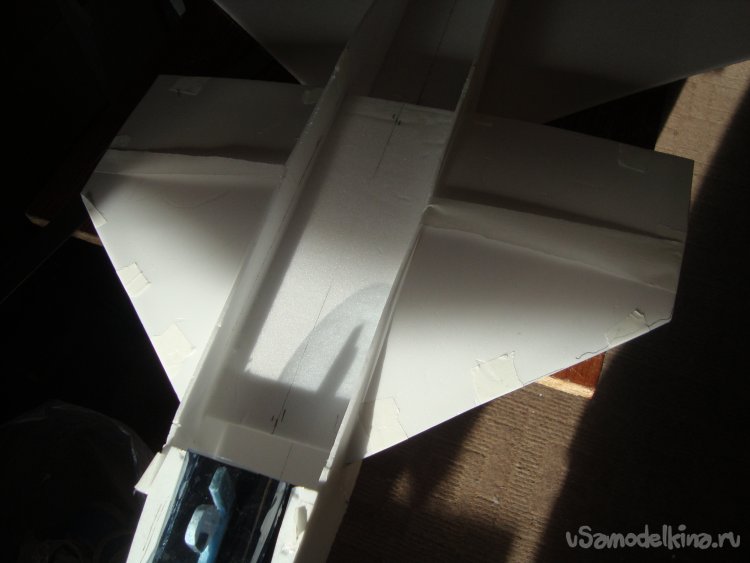

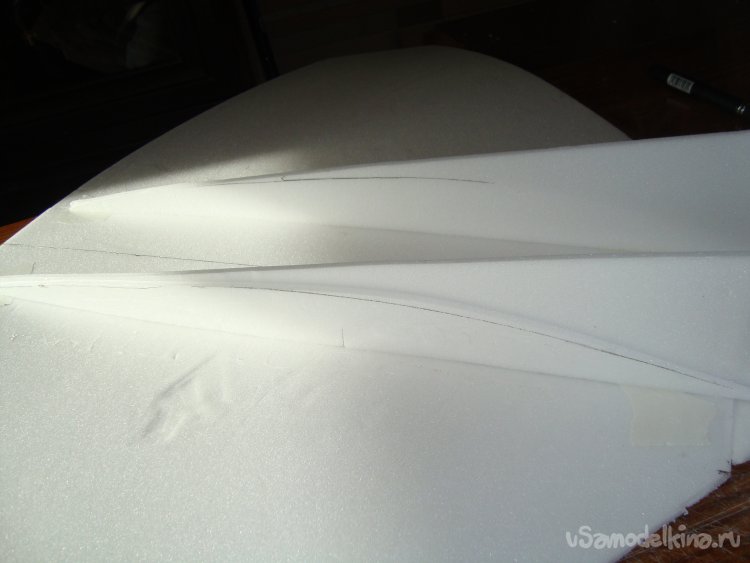

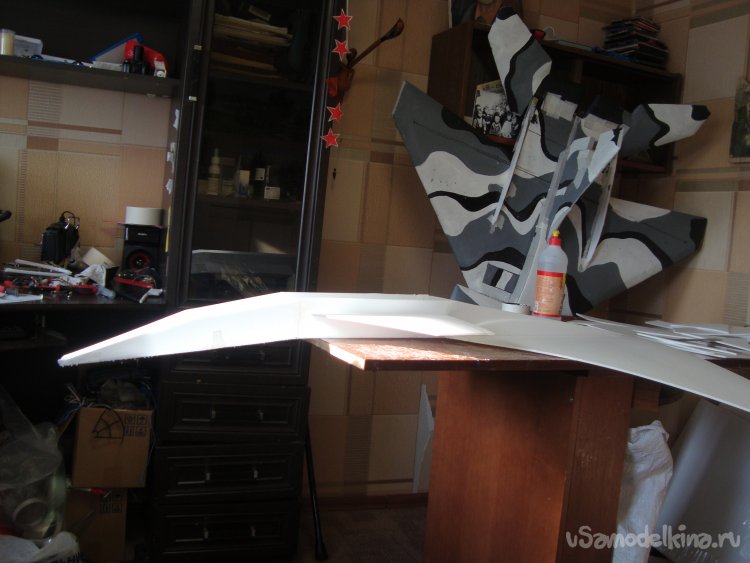

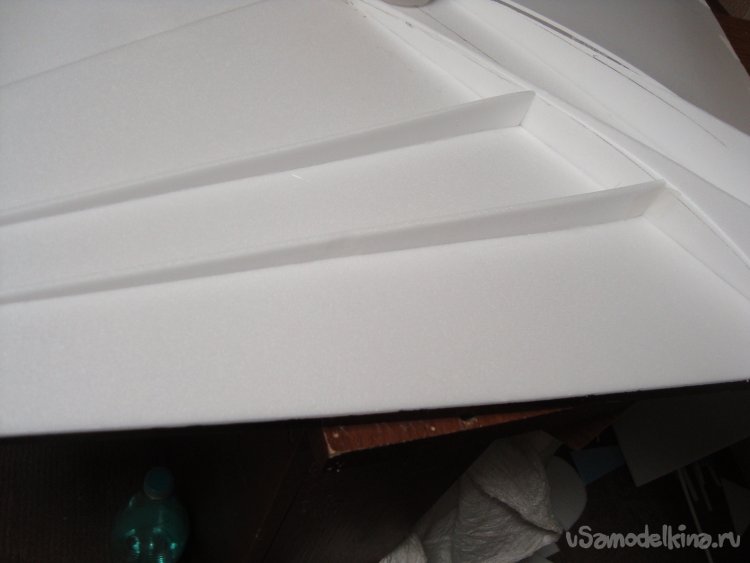

    На крыло монтирую лонжероны, вырезанные из потолочки , вклеиваю на ребро.

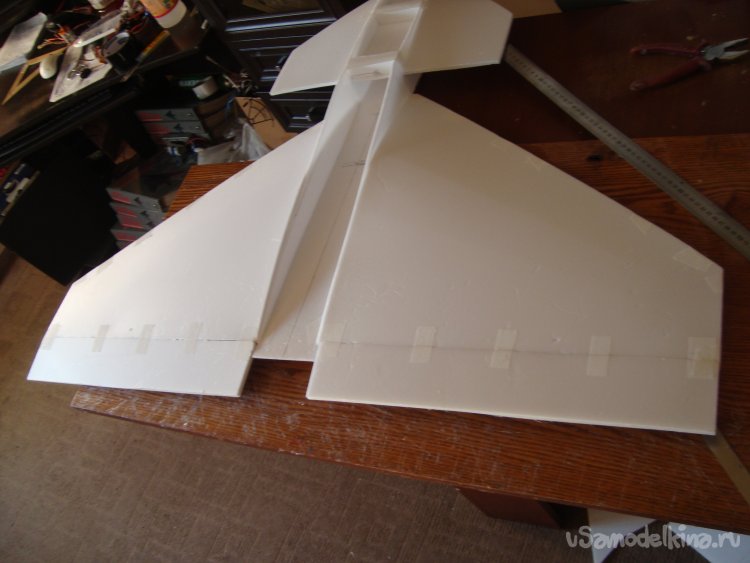

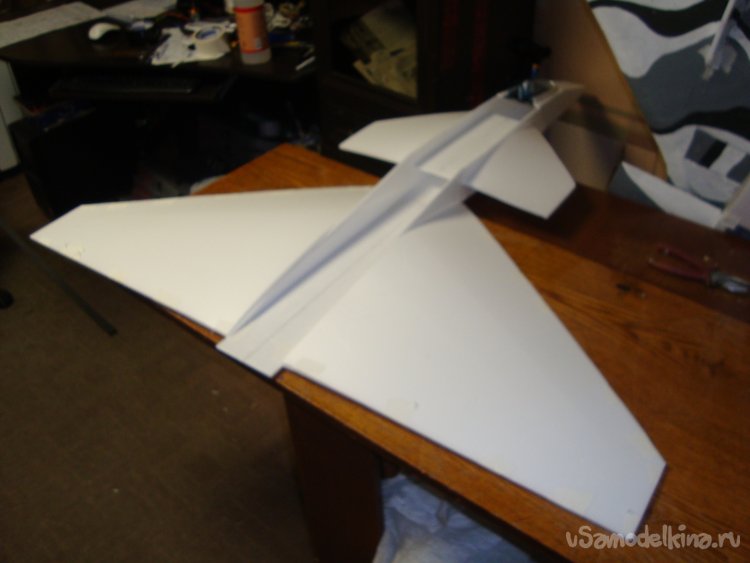

    Начал монтировать внешнюю обшивку крыла.

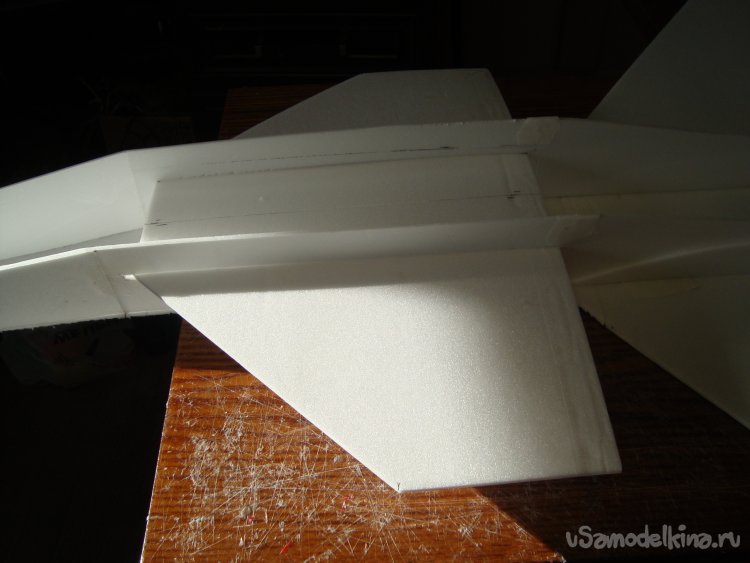

    Вырезал , склеил из двух слоёв потолочки элевоны и навесил на бумажный, малярный скотч.

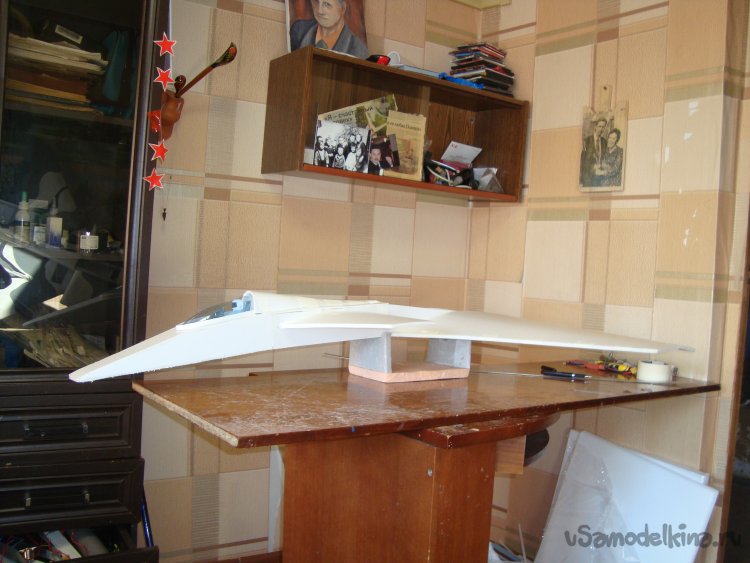

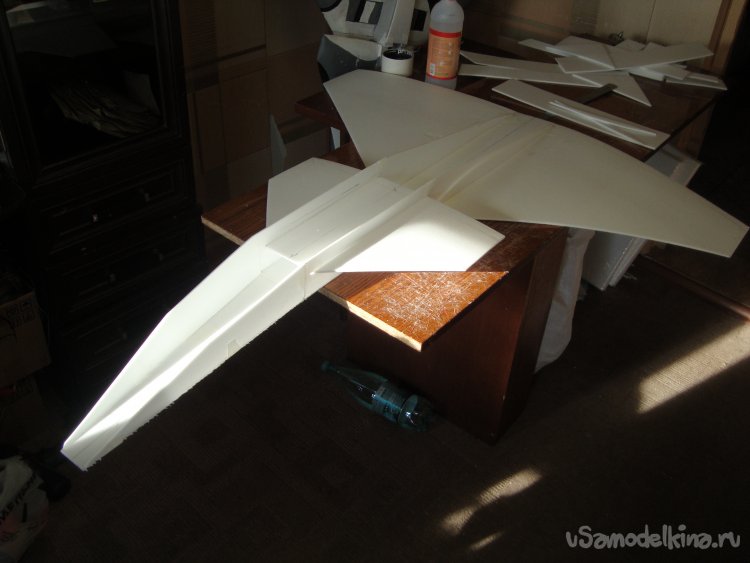

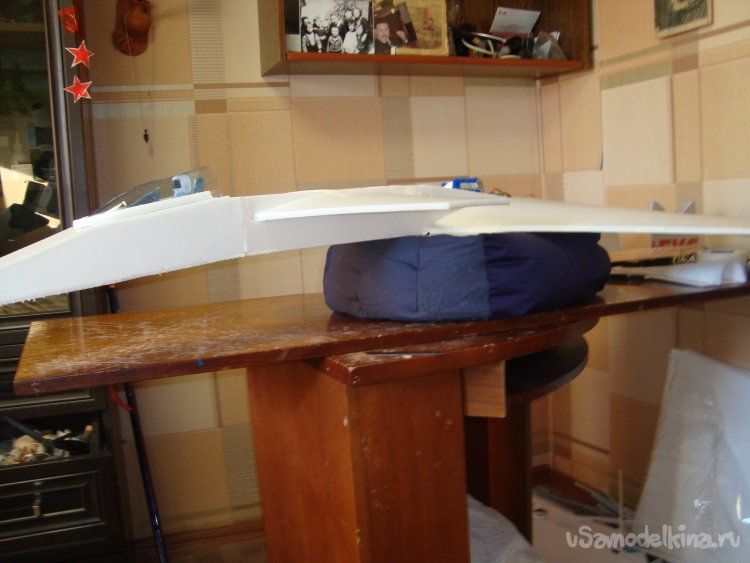

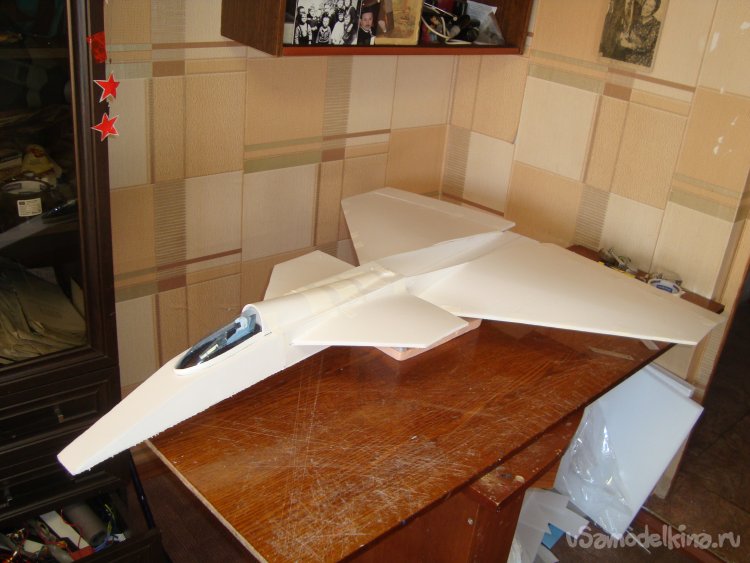

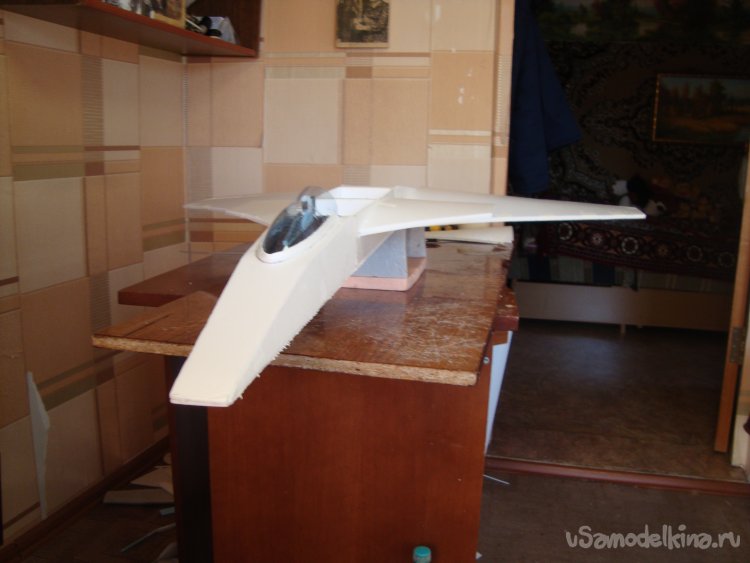

    Модель начинает приобретать законченный вид.







    Склеил среднюю часть обшивки фюзеляжа, она делается съёмной, что бы можно было менять аккумулятор и получить доступ к электронике.
    Перехожу к изготовлению и примерке киля.

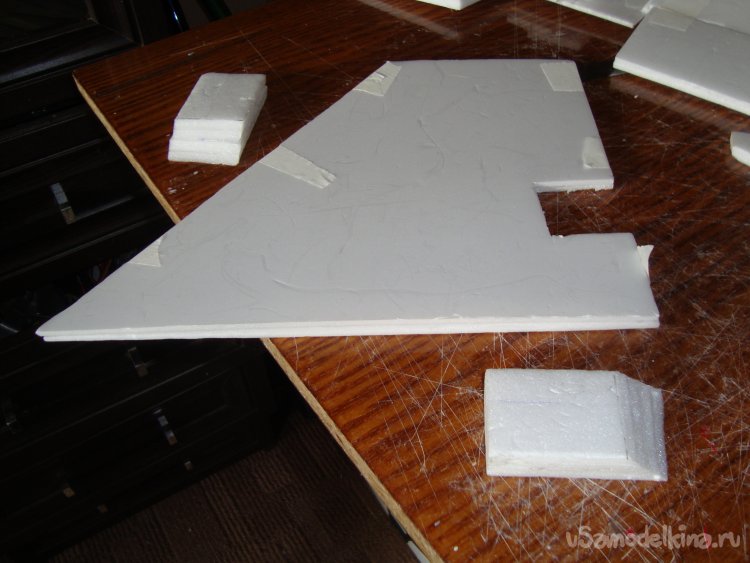

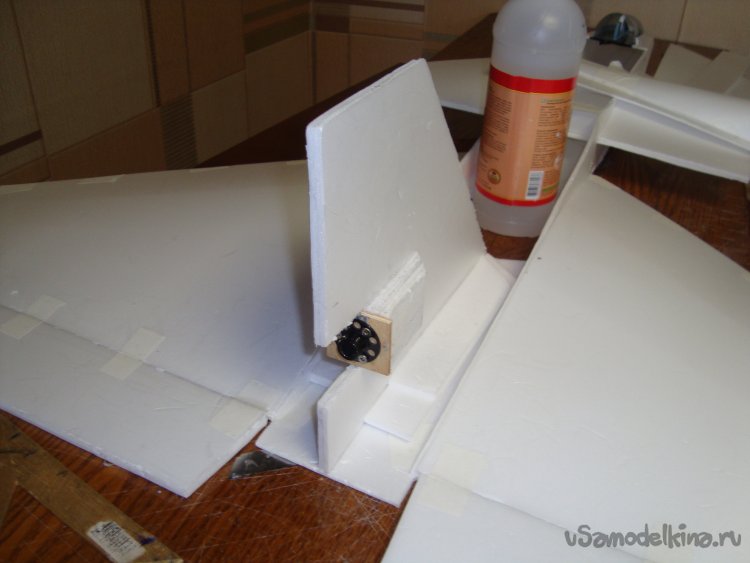

    Киль делаю из двух слоёв потолочки. Делаю вырез для установки мотора.

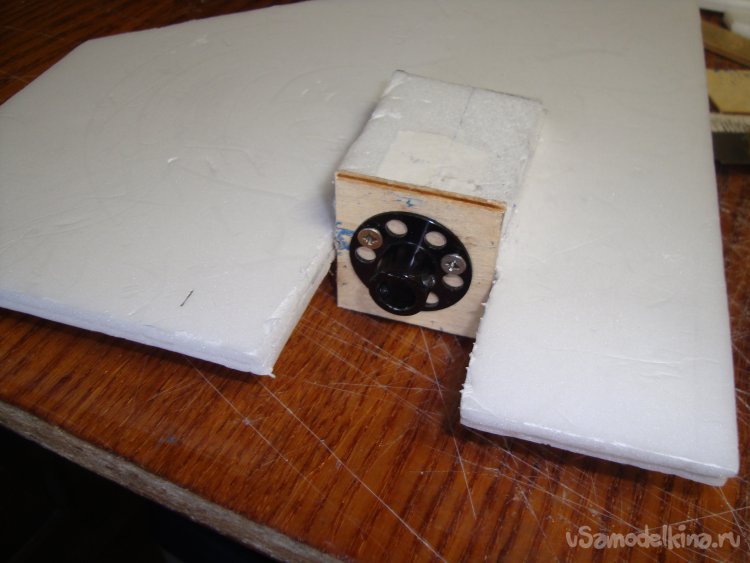

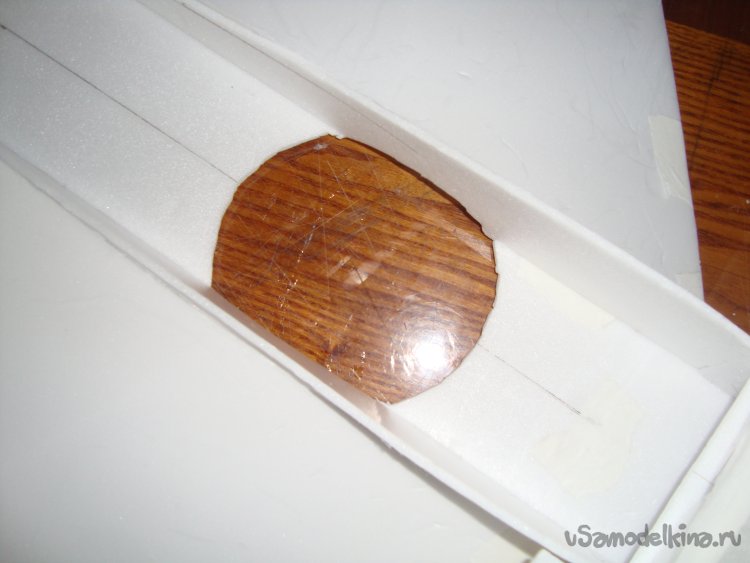

    Вклеиваю бобышки из нескольких слоёв потолочки, на которые приклеиваю кусочек фанеры . толщиной 3 мм.

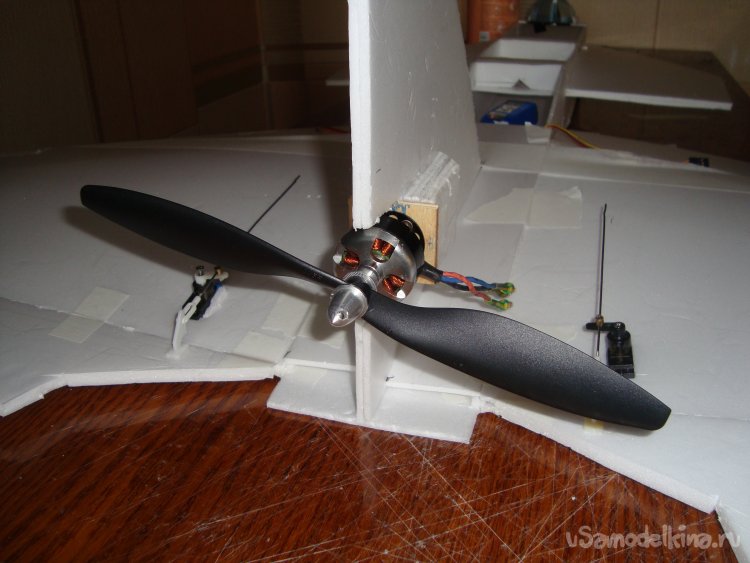

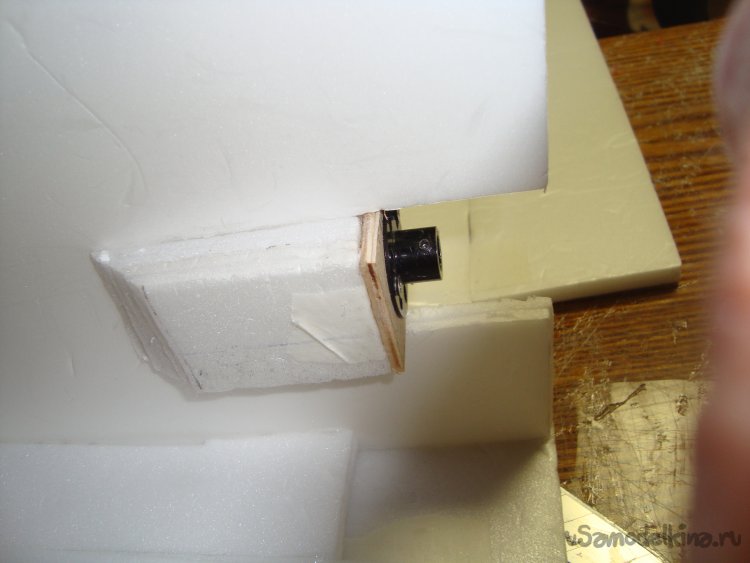

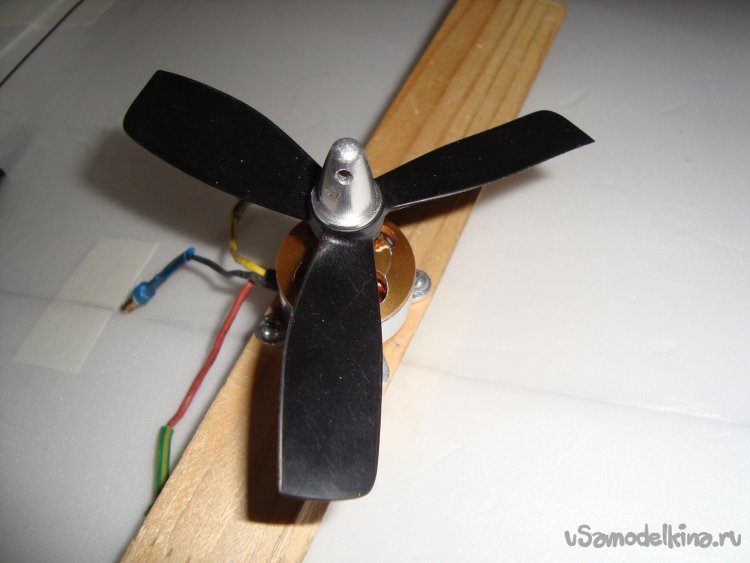

    Устанавливаю мотор.

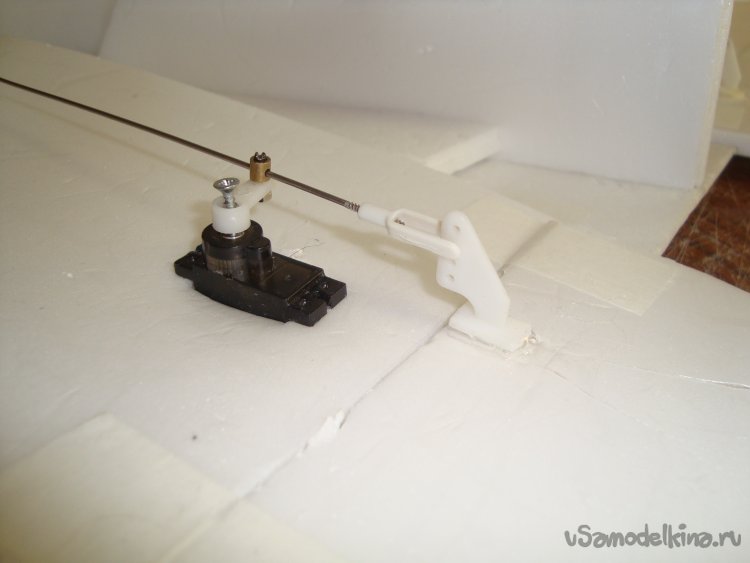

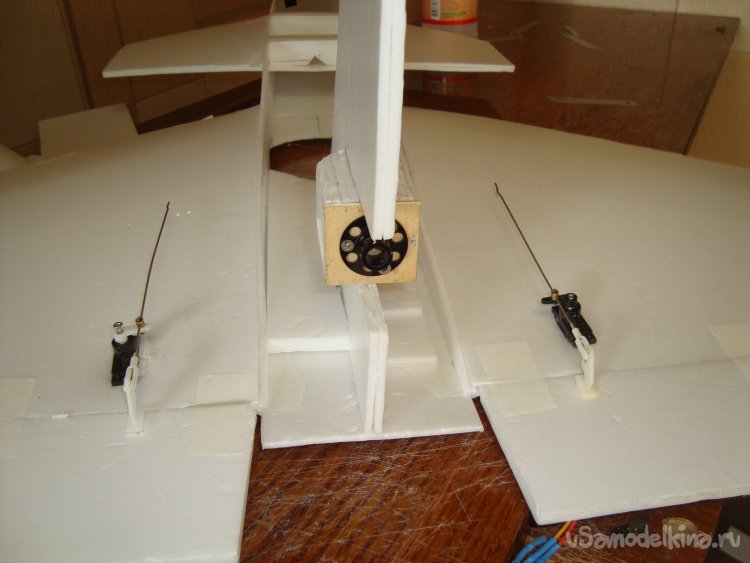

    Размечаю и устанавливаю кабанчики, сервомашинки и подсоединяю тяги.


    Вот так работают элевоны.

    Модель готова и её нужно поставить на шасси.
    При создании шасси на воздушной подушке для этой авиамодели, я пользовался материалами предоставленными Владимиром Середой и Александром Дон.

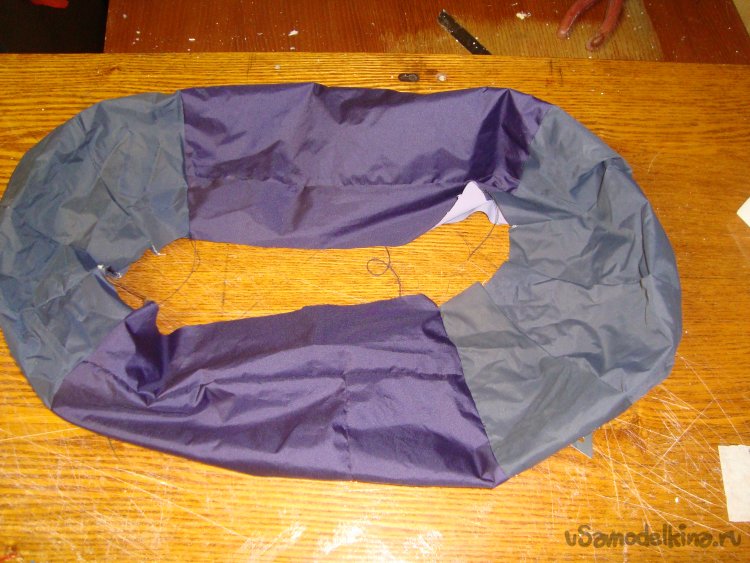

    Для изготовления так называемой «юбки» воздушной подушки, я использовал куски материала «Болонья» от старого плаща.

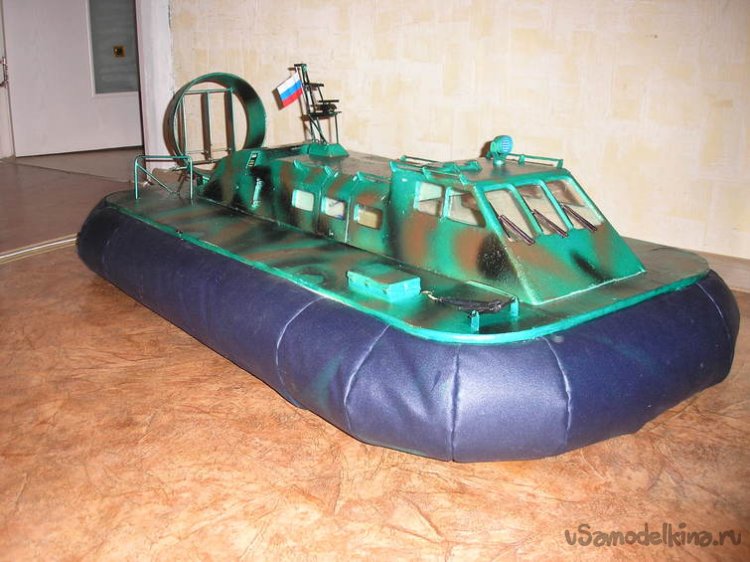

    Выкройки делал вот по этим фотографиям.

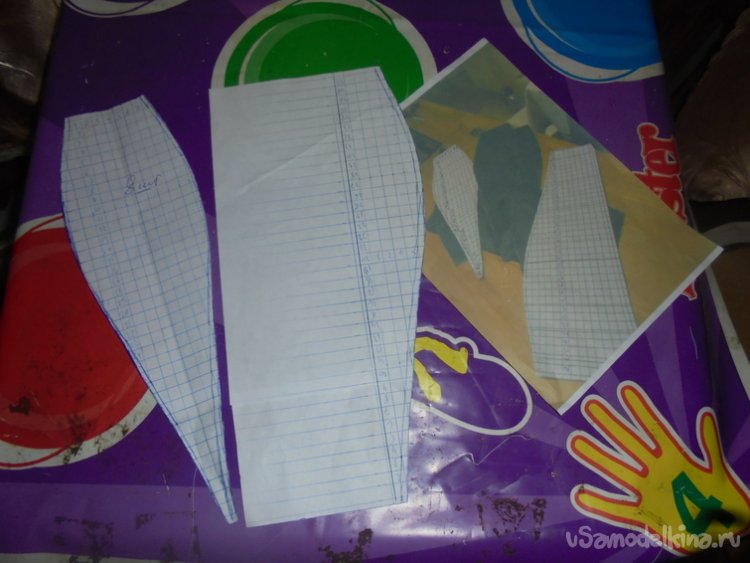

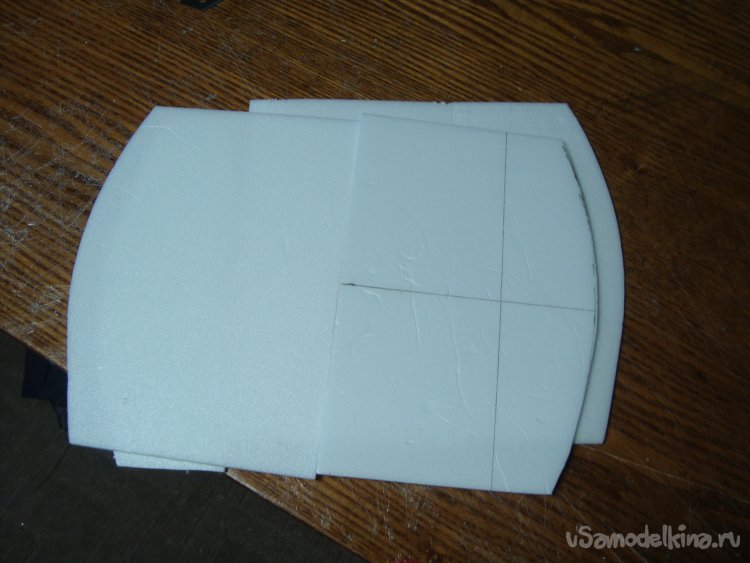

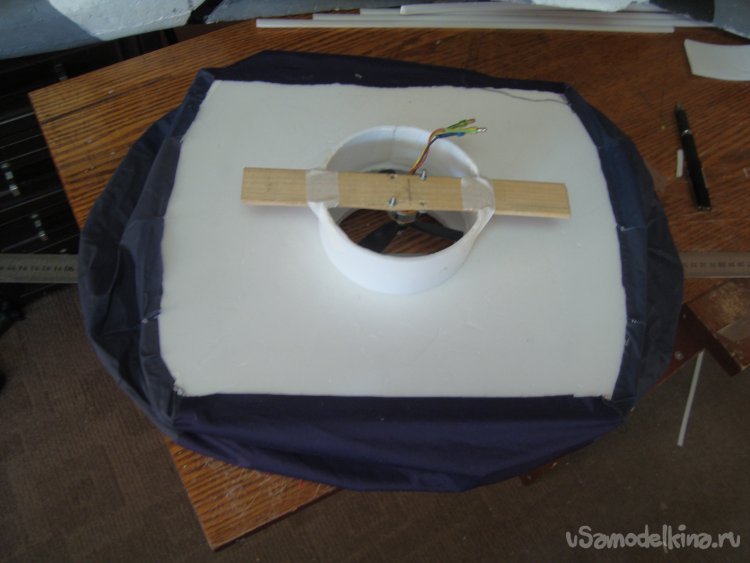

    Когда юбка была готова, промерил верхнее и нижнее отверстие и под них выкраивал из потолочки верхнюю и нижнюю поверхности несущей платформы.


    Воздух должен равномерно поступать не только под днище платформы, но и в саму юбку.

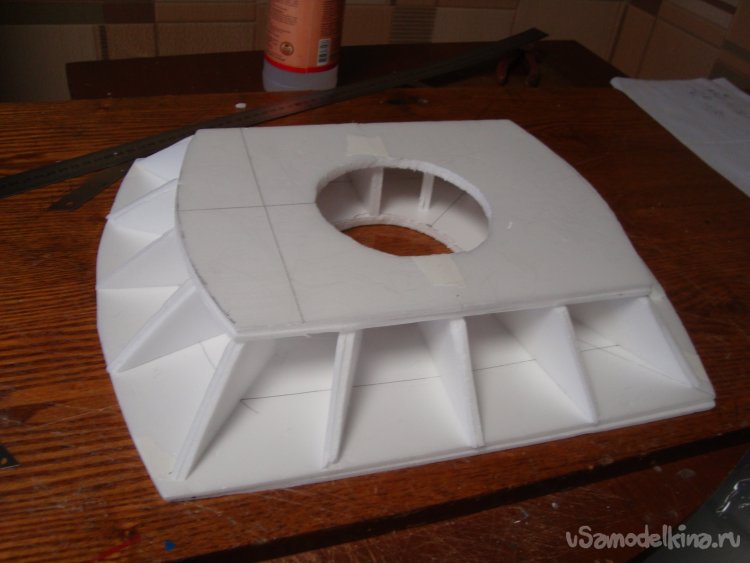

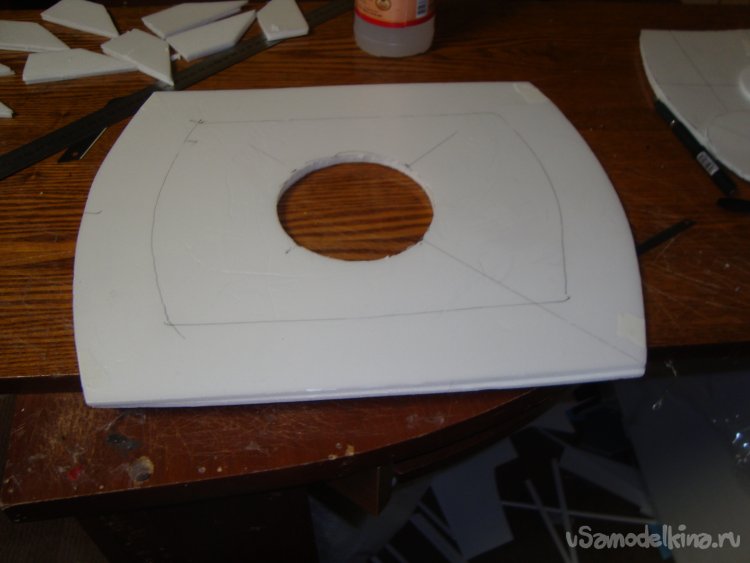

    Для этого разметил на потолочке и вырезал внутренние перегородки несущей конструкции

    Смонтировал несущую платформу.

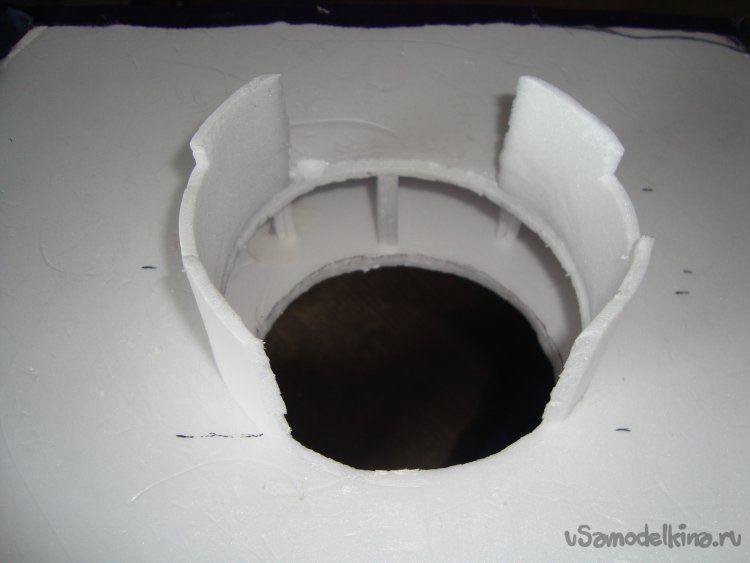

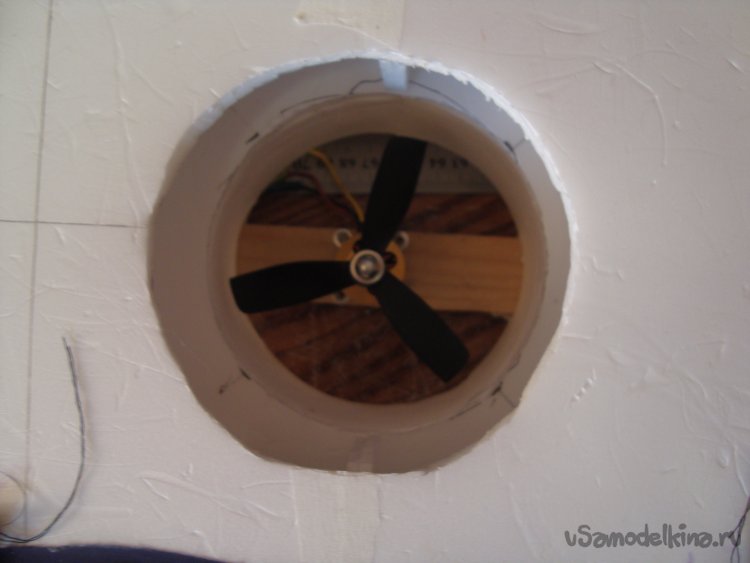

    В верхней поверхности вырезал отверстие для установки воздушного винта с мотором на поддув воздуха в подушку.

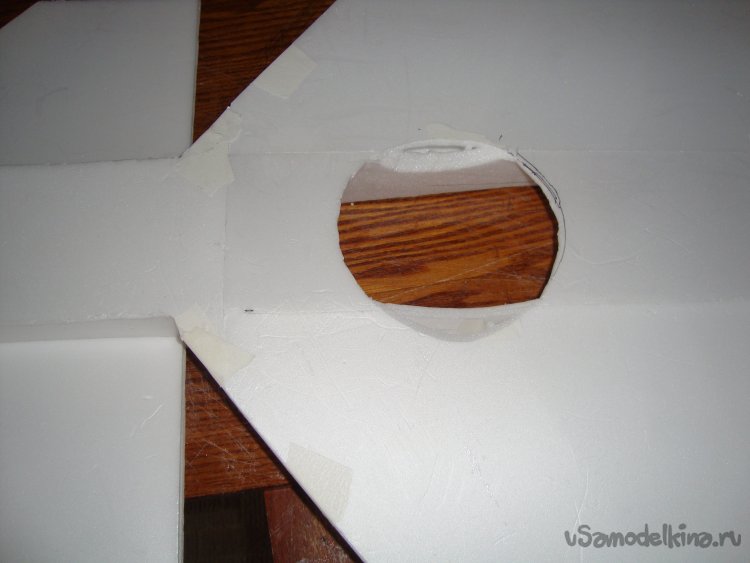

    В нижней поверхности тоже прорезал отверстие для выхода воздуха под днище платформы.

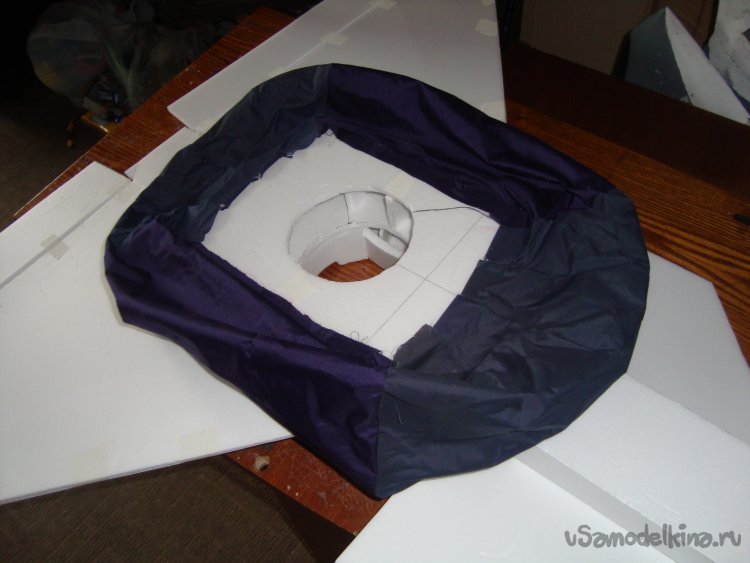

    Примерил юбку.

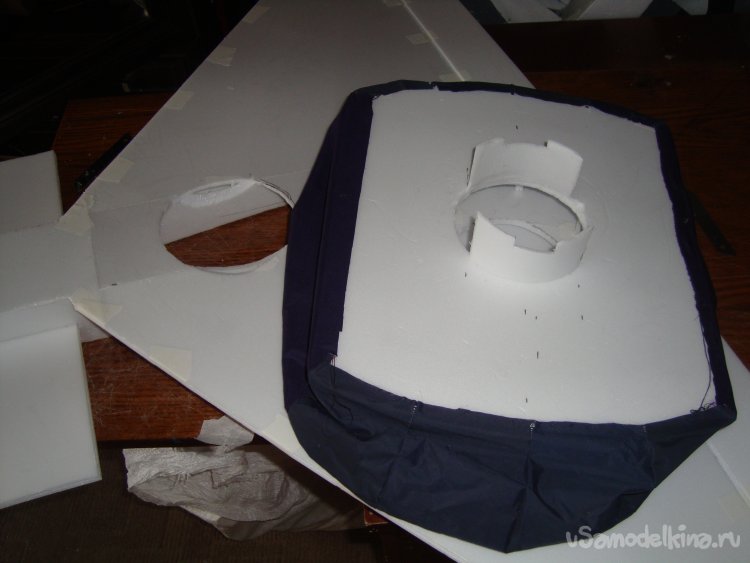

    Приклеил юбку на несущую конструкцию.

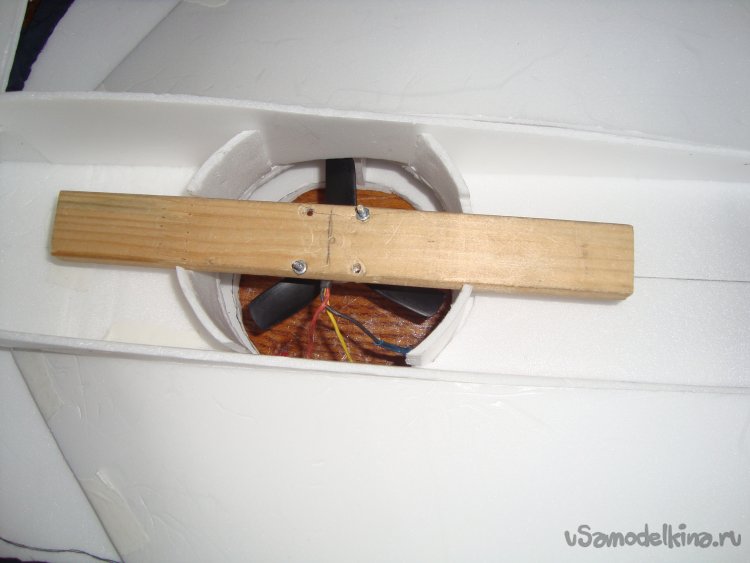

    Можно монтировать мотор для подачи воздуха в подушку.


    Блок шасси на воздушной подушке готов.
    Проверяю работу мотора и воздушной подушки.

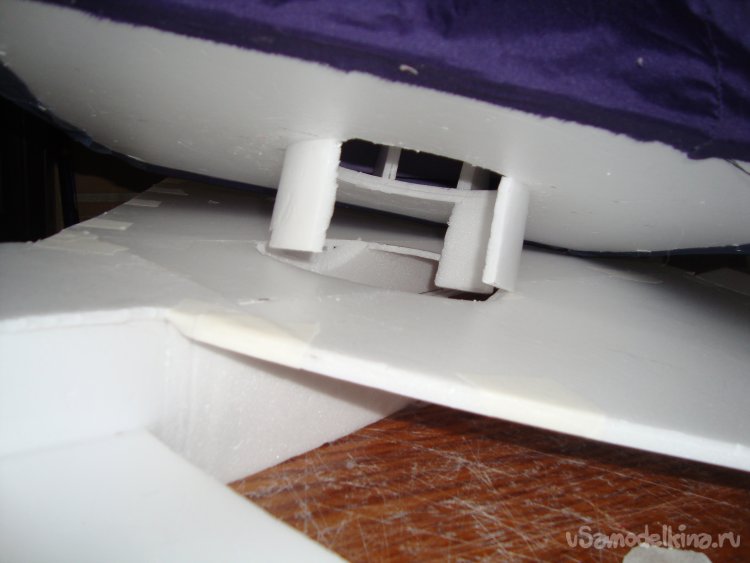

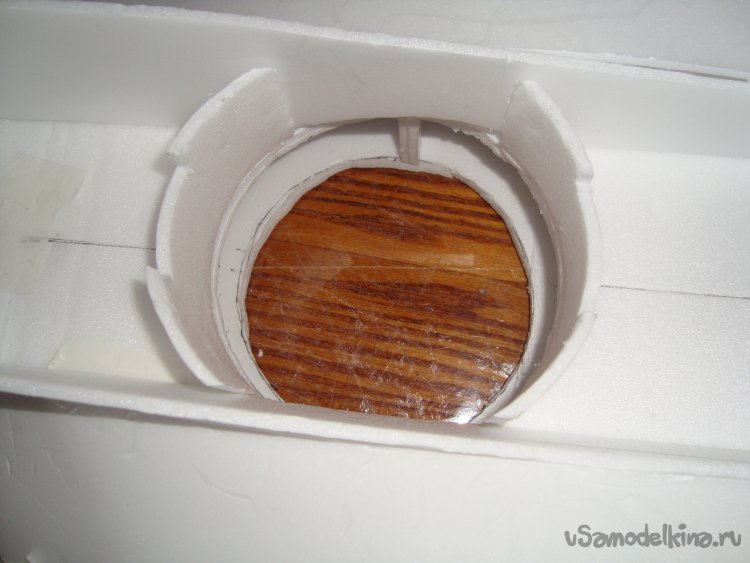

    Начинаю монтаж модели на блок воздушной подушки. Подгоняю тубус под вырезанное отверстие в фюзеляже модели.
    Блок шасси решил сделать съёмным , поэтому укрепляю его на модель с помощью двухстороннего скотча.

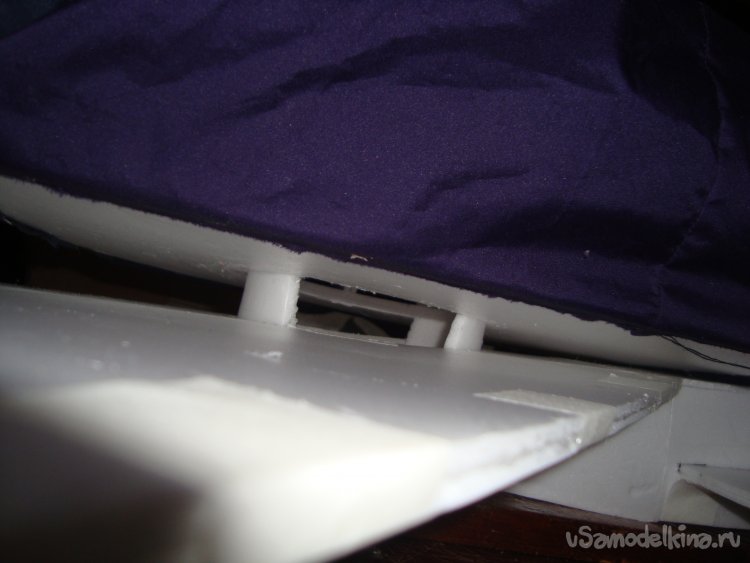

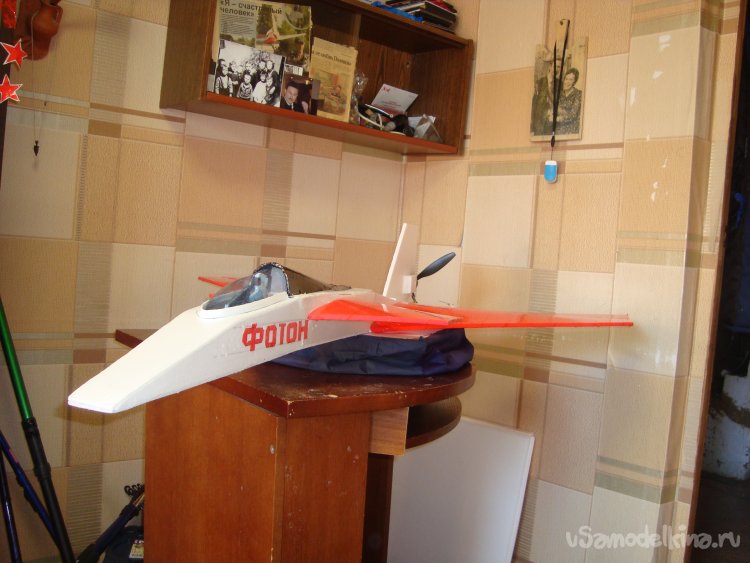

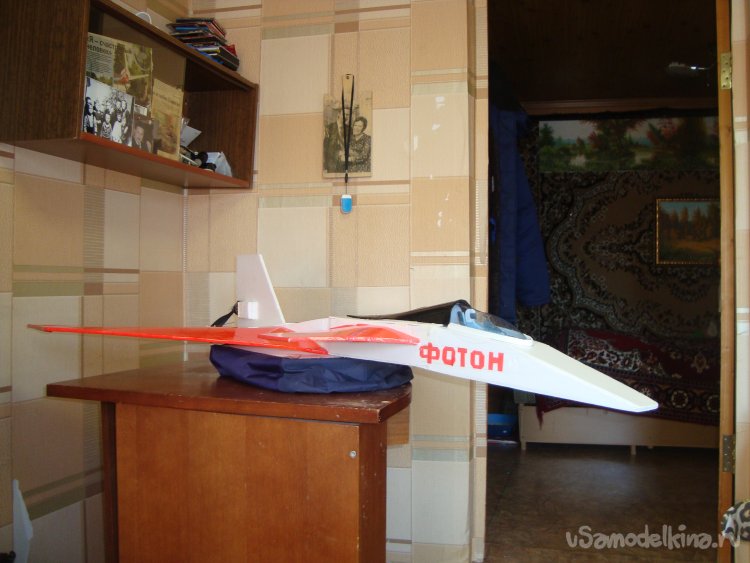

    Вот так работает шасси на воздушной подушке

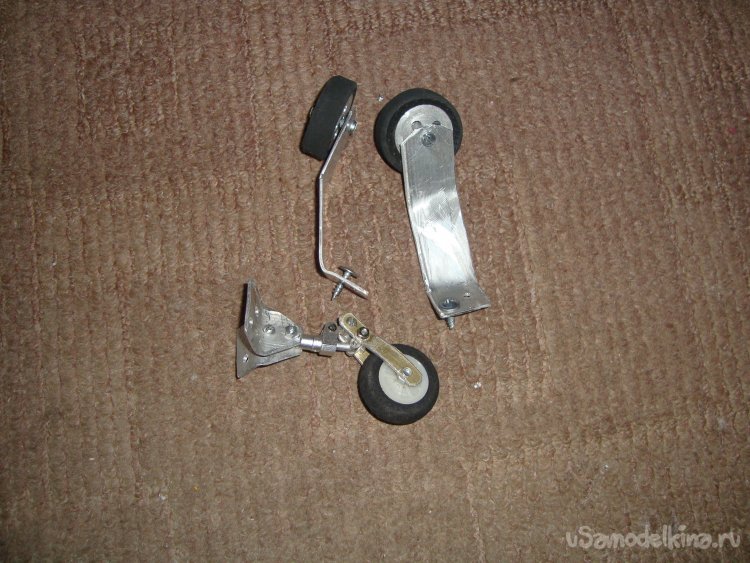

    При возможном использовании хорошей ВПП, на модель всегда можно установить стандартные шасси имеющиеся под рукой.

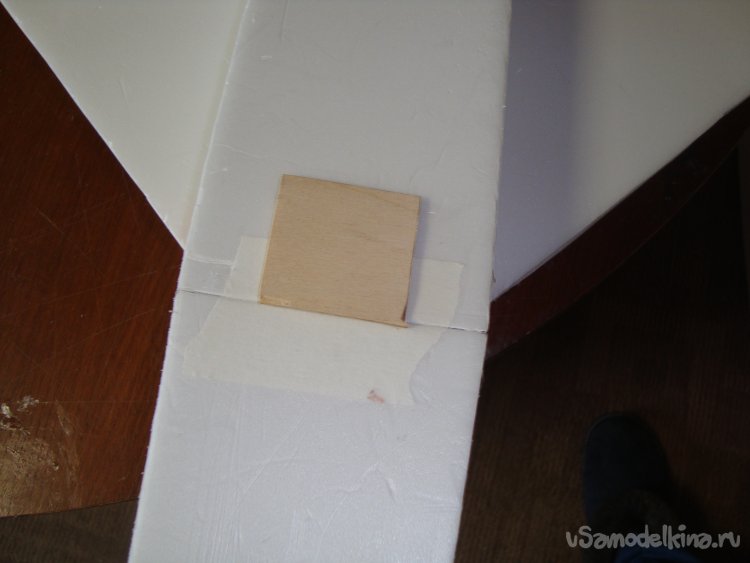

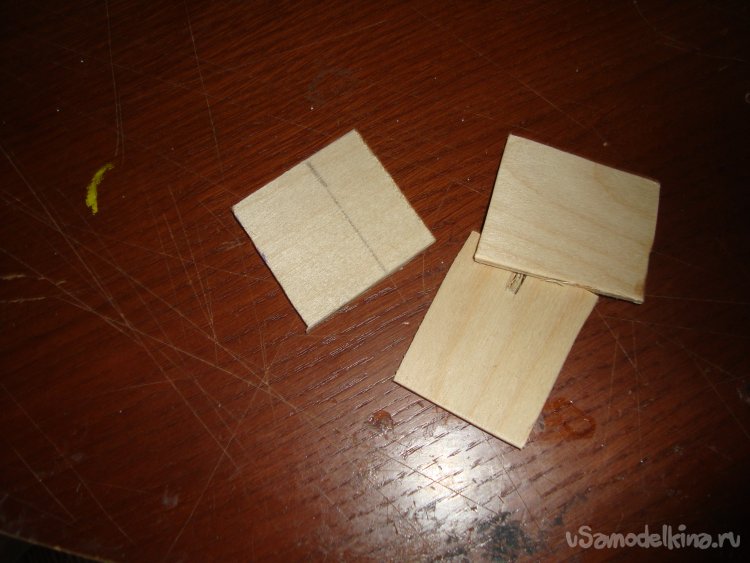

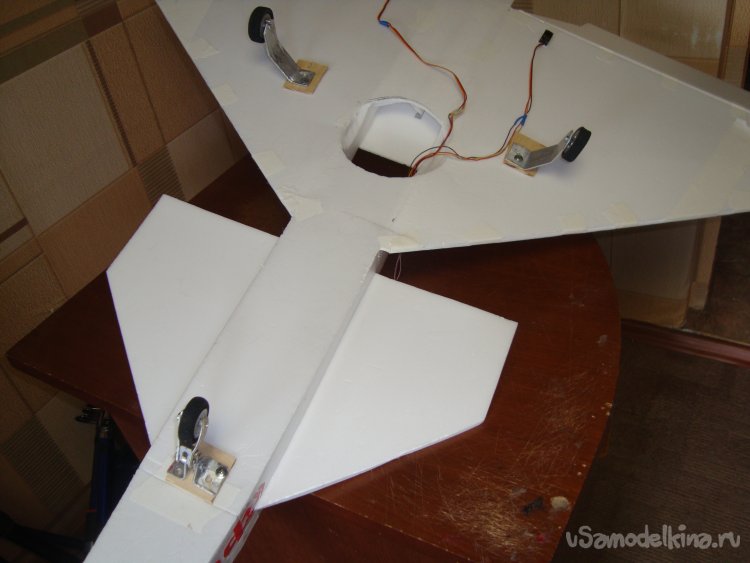

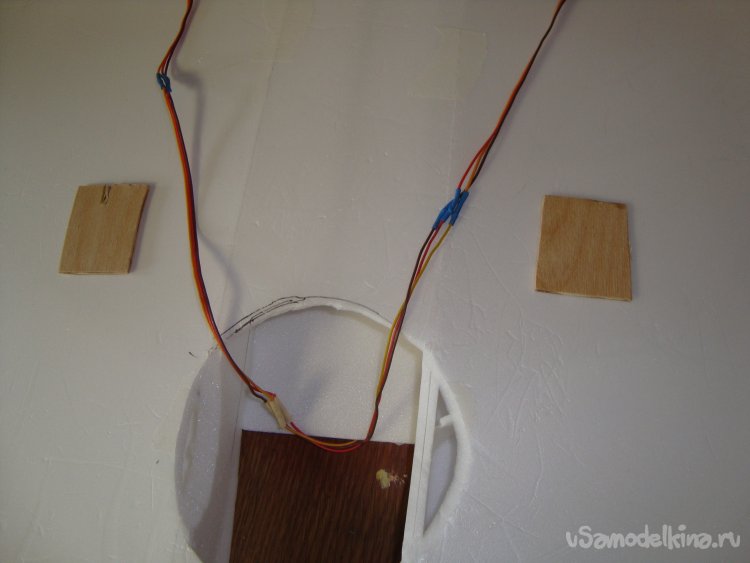

    Для этого вклеиваю кусочки фанеры , толщиной 3 мм. на крыльях и в носовой части фюзеляжа.

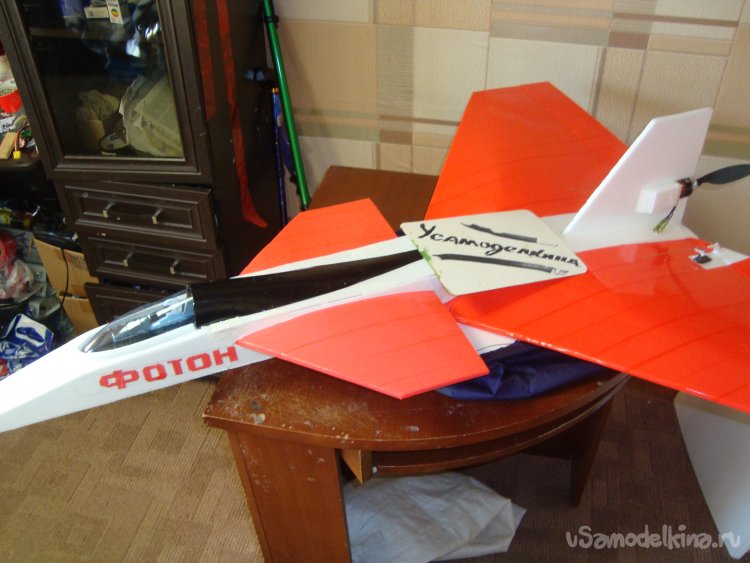

    Начинаю обтягивать модель цветным скотчем и наносить надписи.

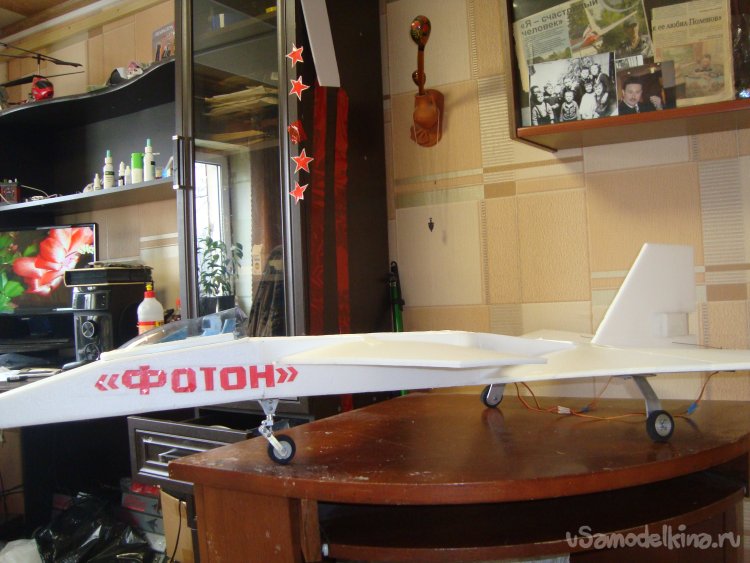

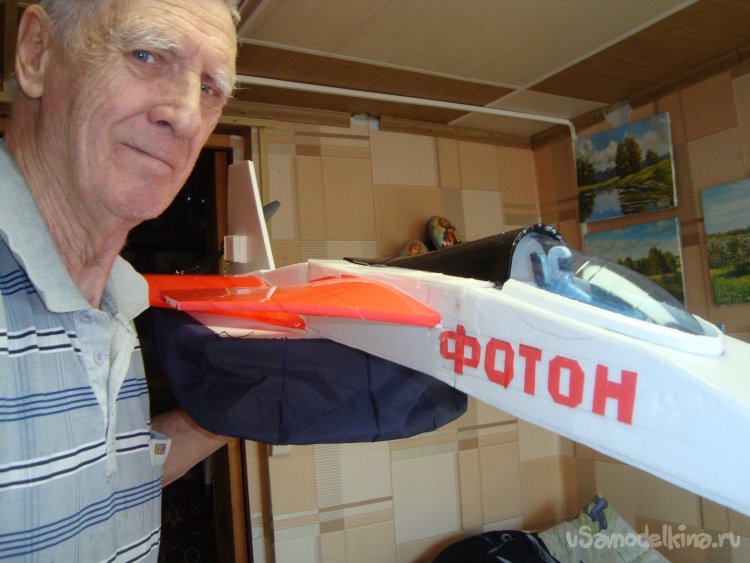

    Последние мгновения на стапеле.



    Размеры модели и электроника.
    Длина - 1300 мм.
    Размах - 1080мм.
    Маршевый двигатель - 3010 1300kV.

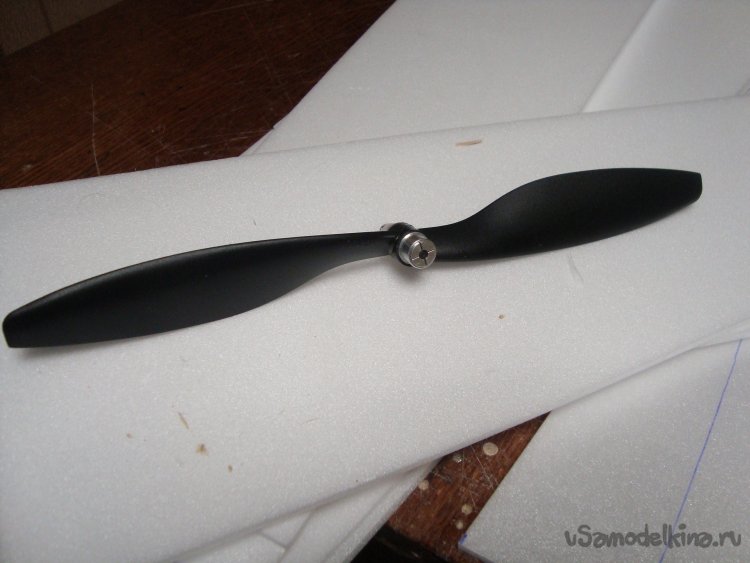

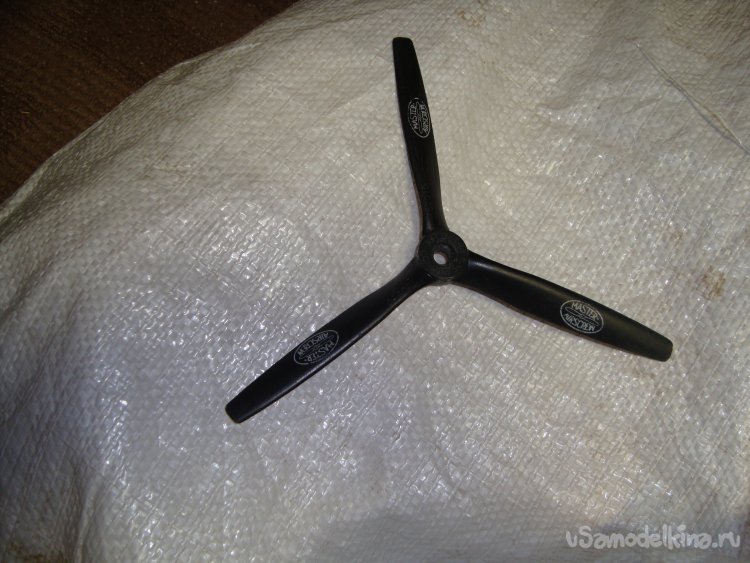

    Винт - 8 х 6 трёхлопастный или 10 х 4,5

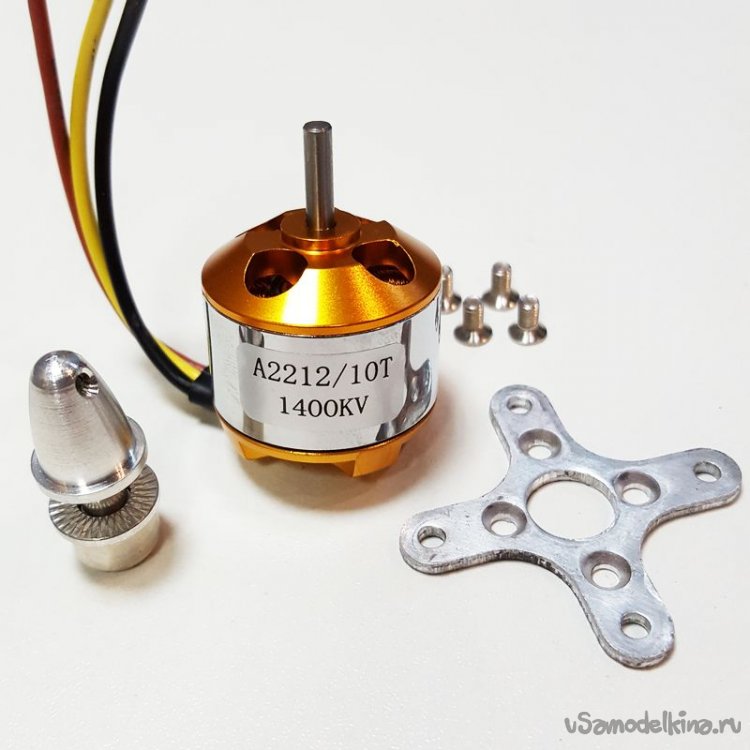

    Мотор на подачу воздуха в воздушную подушку шасси - 2208 1400 kV.

    Винт 4 х 4,5 трёхлопастный.

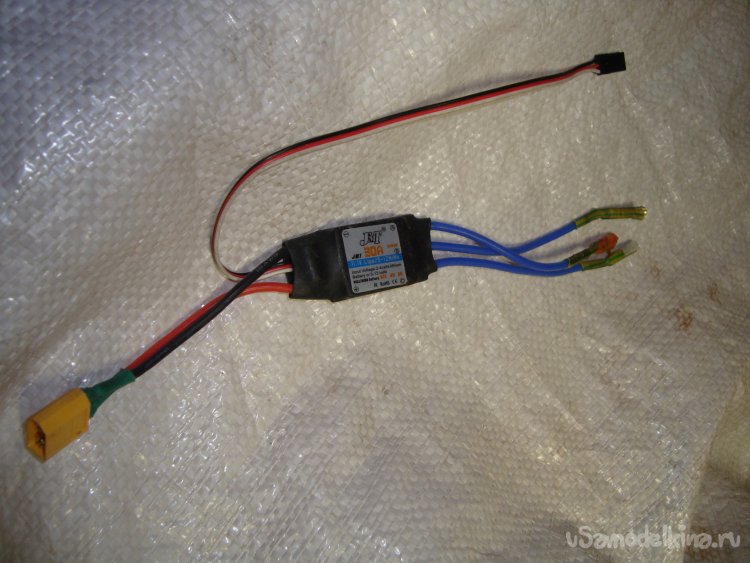

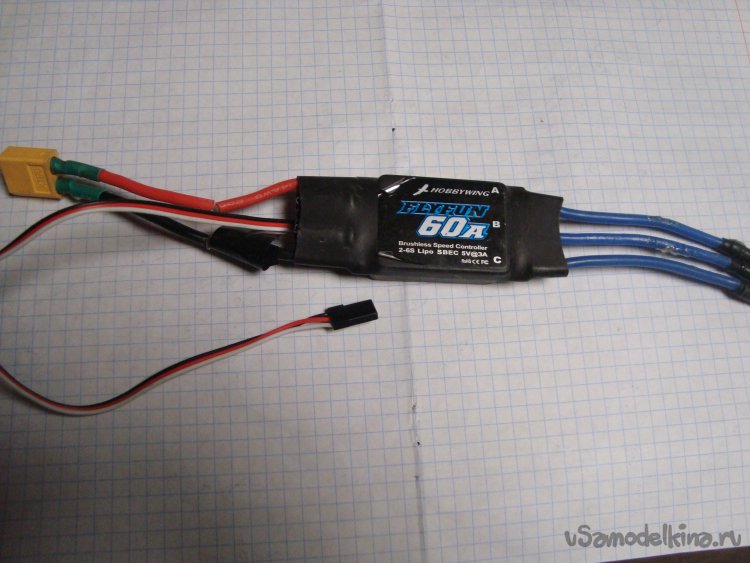

    Регулятор на маршевый мотор - 60А.

    Регулятор на воздушную подушку м- 30А.

    Сервомашинки - MG90S.

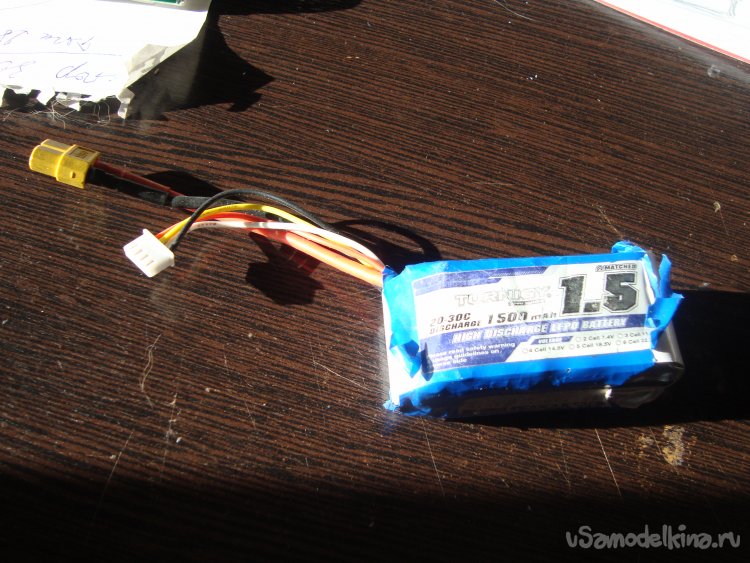

    Аккумулятор - 1500mAh.


    Фотографии для сайта «У Самоделкина».


    Вот и всё, о чём я хотел рассказать вам сегодня.
    До скорого свидания. Ваш Валериан Самоделкин..
