    Изготовление простого мангала


    Всем привет. Давно в голове закрадывалась мысль, что живя в частном доме и регулярном приходе гостей, такая вещь, как мангал, просто необходима. И как как говорится готовь сани летом, в преддверии майских праздников, я все таки решился.

    И так. Для изготовления нам потребуются материалы.

    1. Металл листовой.
    2. Профиль металлический.
    3. Доска отрезная.
    4. Краска термостойкая.
    5. Морилка.

    И инструменты

    1. УШМ (она же болгарка)
    2. Сварочный аппарат.
    3. Дрель.
    5. Щетка металлическая.

    Приступим.

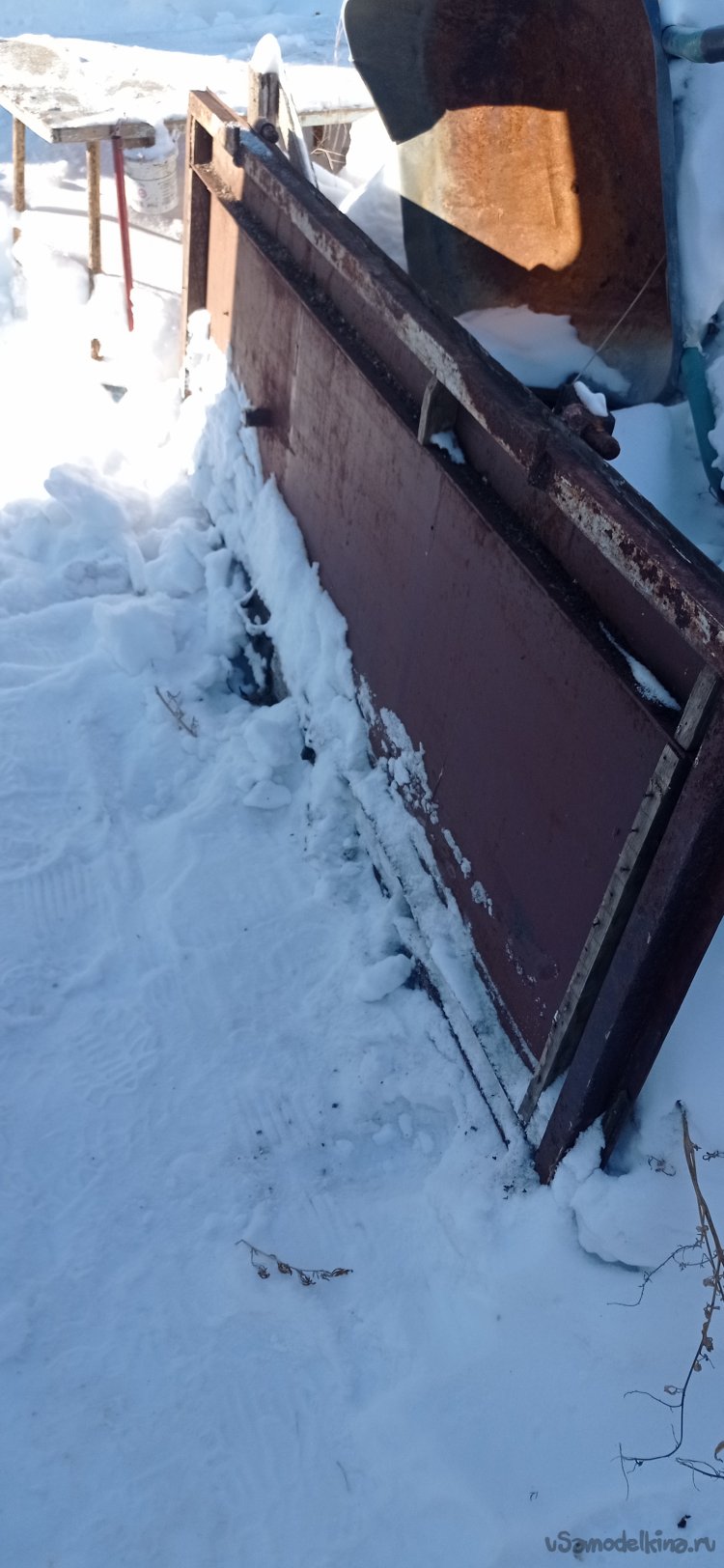

    Большая часть материала, в виде металлической двери, сделанной из металла толщиной 3 мм, у меня была.



    Мангал я решил делать небольшой, на 10 шампуров. Думаю вполне хватит. Да и с вычурным заморачиваться не особо хотелось. Поэтому решил: быстро, просто и дешево. Затраты напишу в конце, а так же приложу фаил с размерами.

    Шаг первый. Чаша.

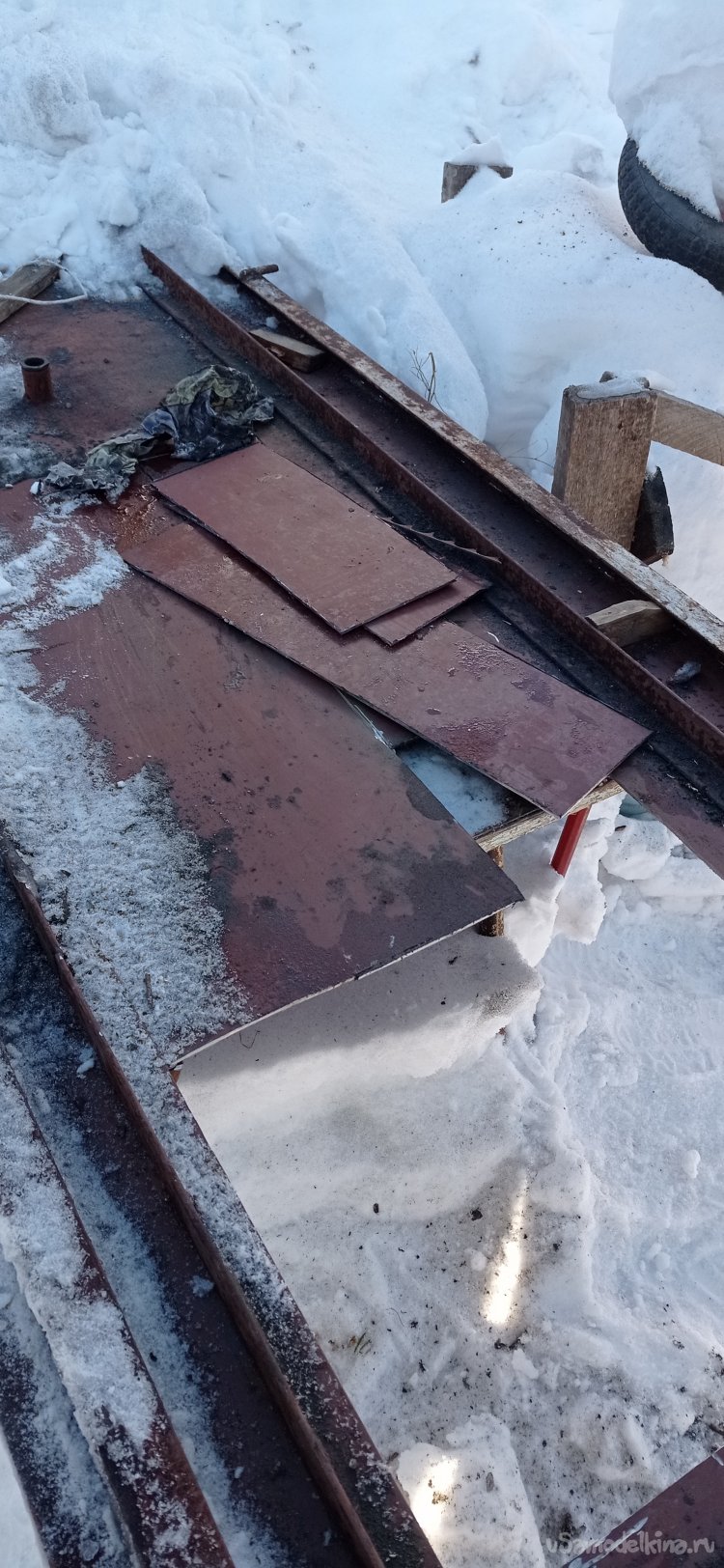

    И так, для начала нужно эту дверь раскроить, на нужные мне фрагменты. Вроде всё казалось просто, но начав я понял, что уголки создающие силовой каркас двери очень мешают. Приварены они с внутренней стороны и чтобы срезать, подобраться к ним болгаркой, не получается. Поэтому пришлось действовать варварским методом и вырезать с середины. Худо-бедно, потратив два диска, вырезал необходимые мне размеры: две боковины – 550х150 мм, еще две – 350х150 мм и дно чаши мангала – 550х350 мм.

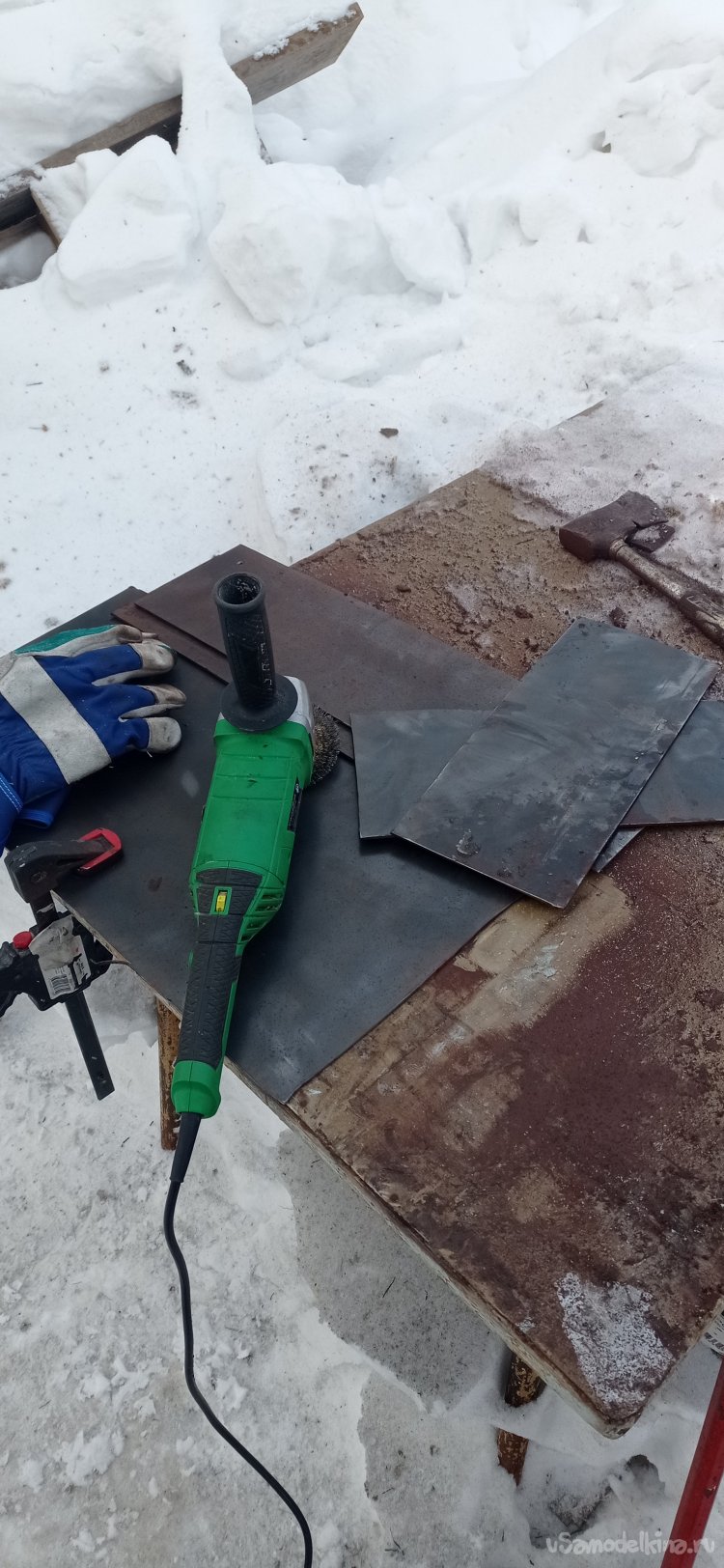

    Так как дверь глубоко не новая, разумеется она покрашена. Поэтому берем насадку - кордщетку и счищаем до состояния нового металла. Красота!!!

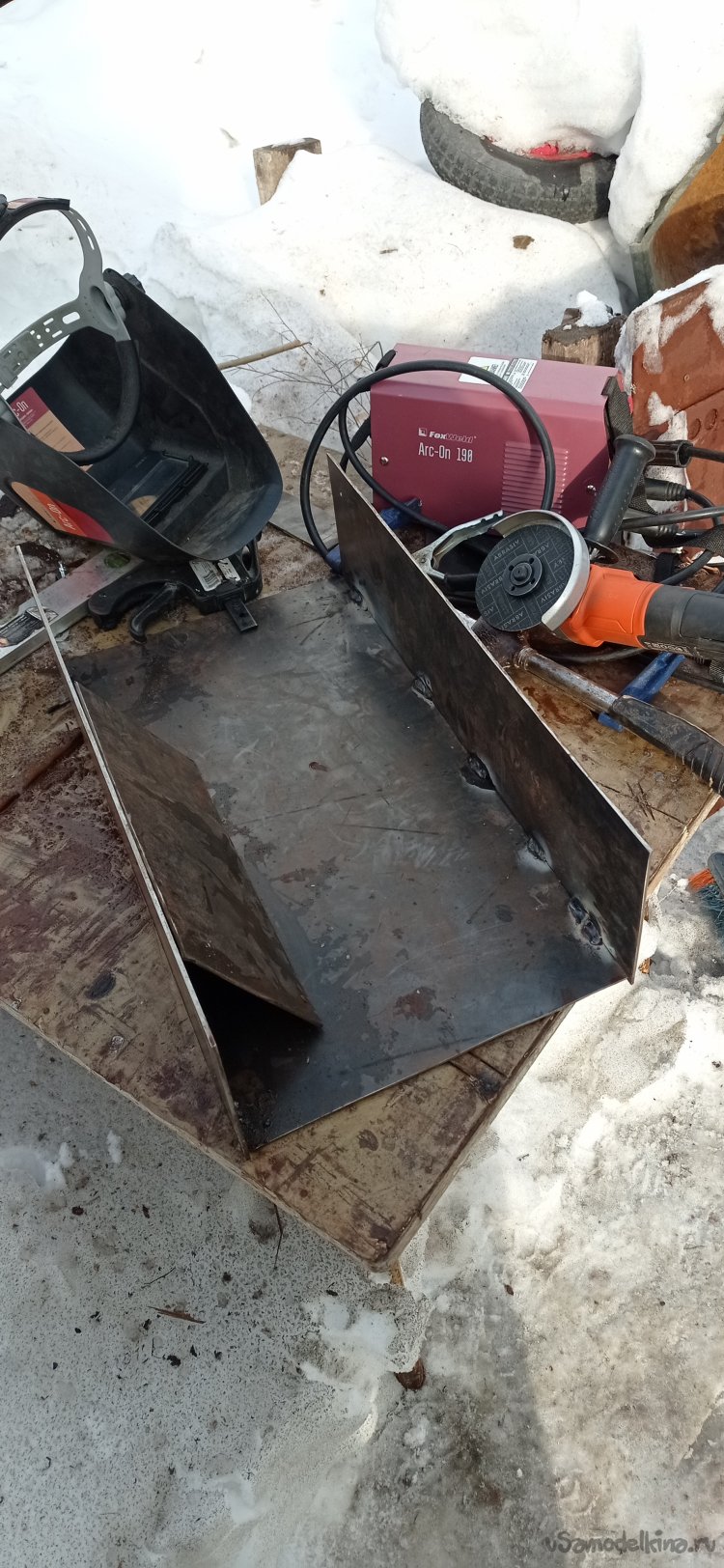

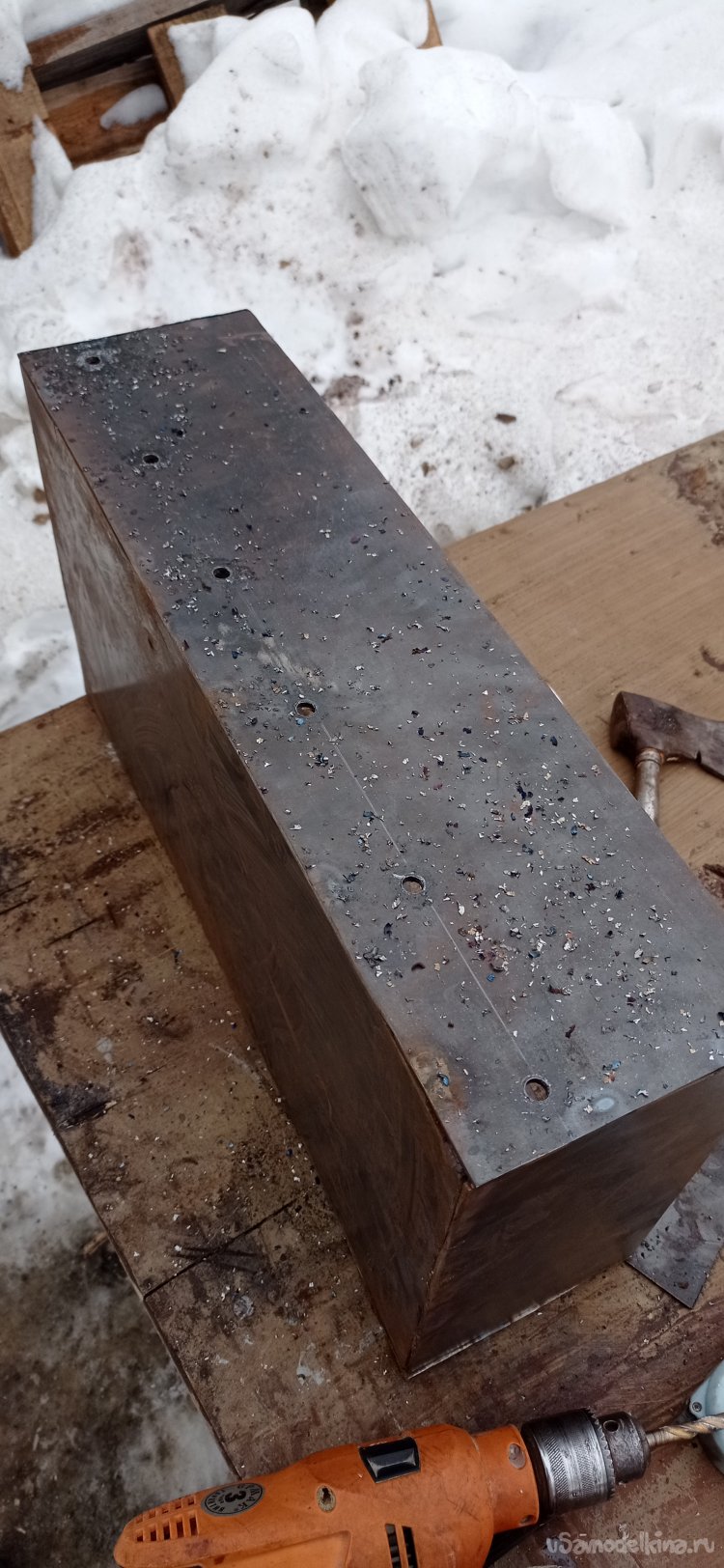

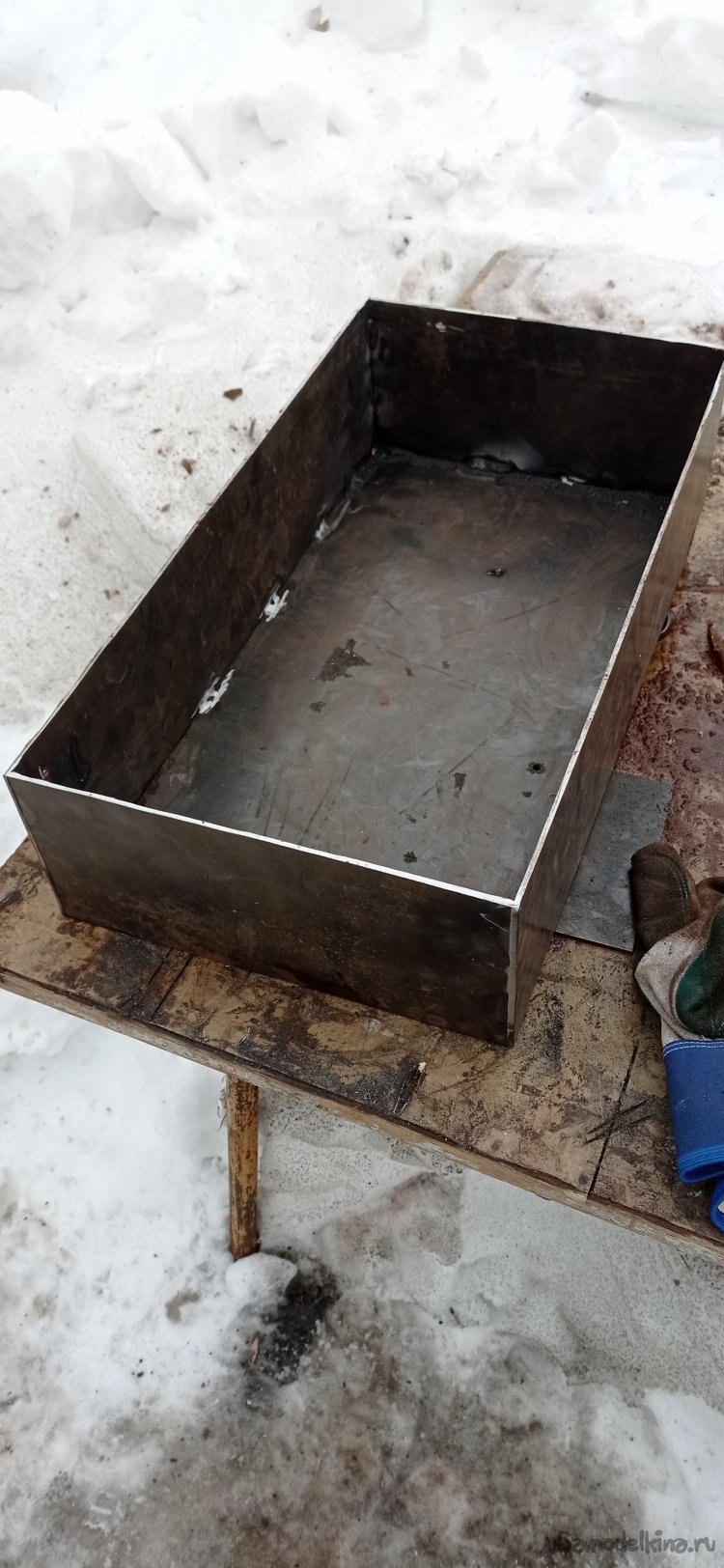

    Начинаю сваривать их между собой. Гусары сварщики не ржать!!!! )) Полностью швом решил не проваривать. Думаю смысла нет, он и так не развалится. Сначала к днищу привариваю длинные стороны, потом короткие. Ну вроде и все, уже можно пользоваться.




    Недавно где-вычитал, что отверстия для поддува по низу мангала, не нужны. Что настоящие мангальщики их не делают. Но внятного ответа, почему не нужны, не нашел. Поэтому, по-старинке, на расстоянии 5 см, от низа, все таки насверлил их с двух длинных сторон. Если кто знает, почему их не сверлят, напишите пожалуйста, заварю обратно ))).

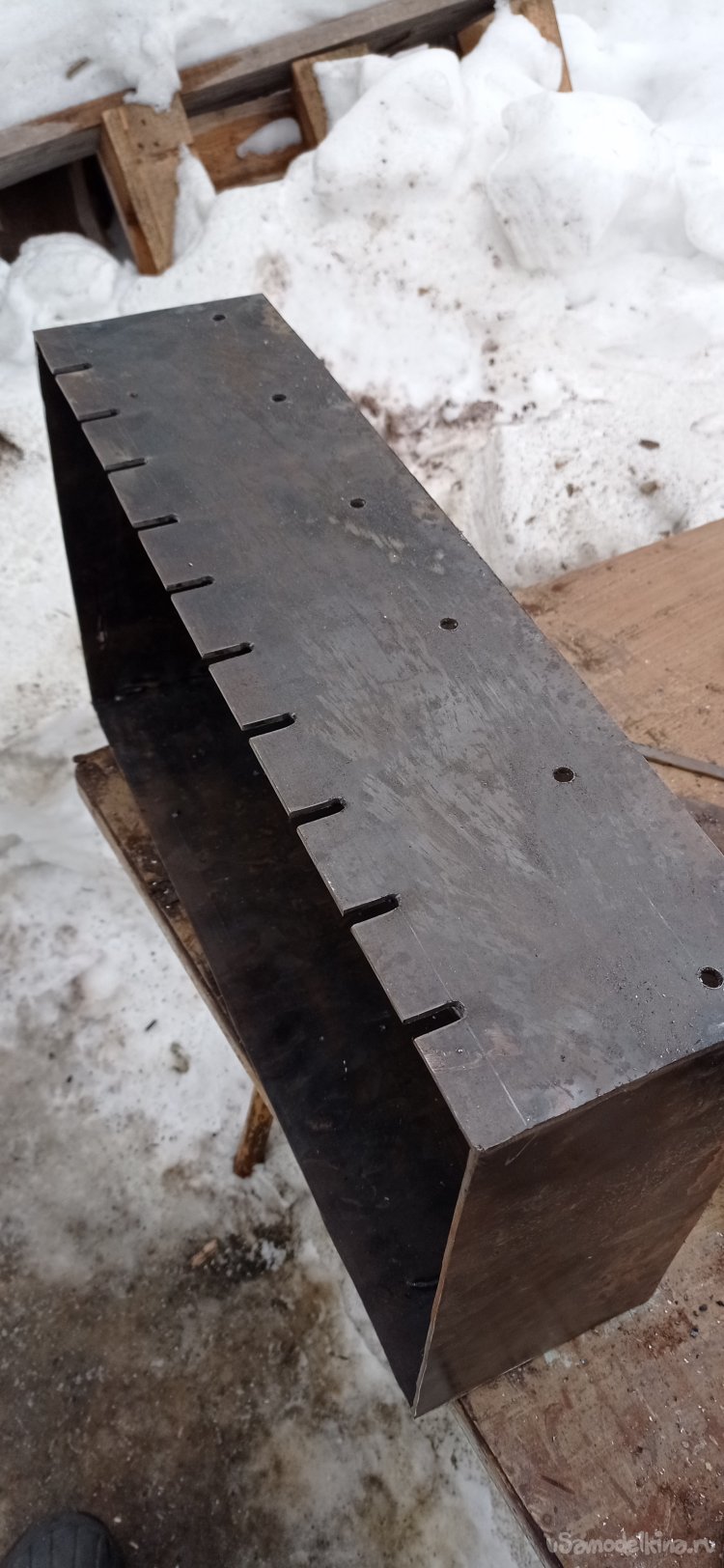

    Следующим шагом делаю пропилы под шампура. По глупости по неопытности, решил их пропилить глубиной 2 см. Как оказалось это много. В последствии это конечно исправил, но расстроился и решил с противоположной стороны прорези не делать. Да конечно можно было и потоньше прорезать.



    Шаг второй. Стойка.

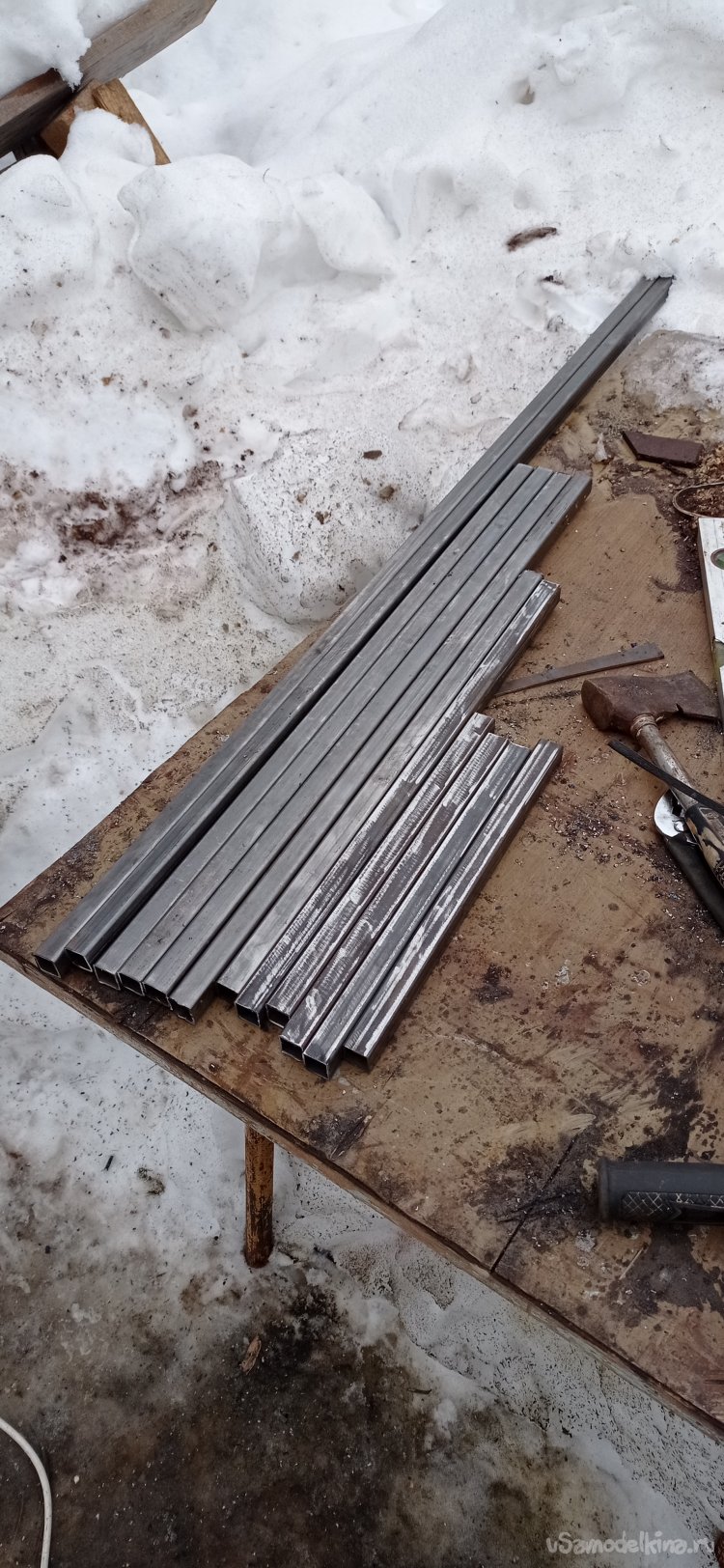

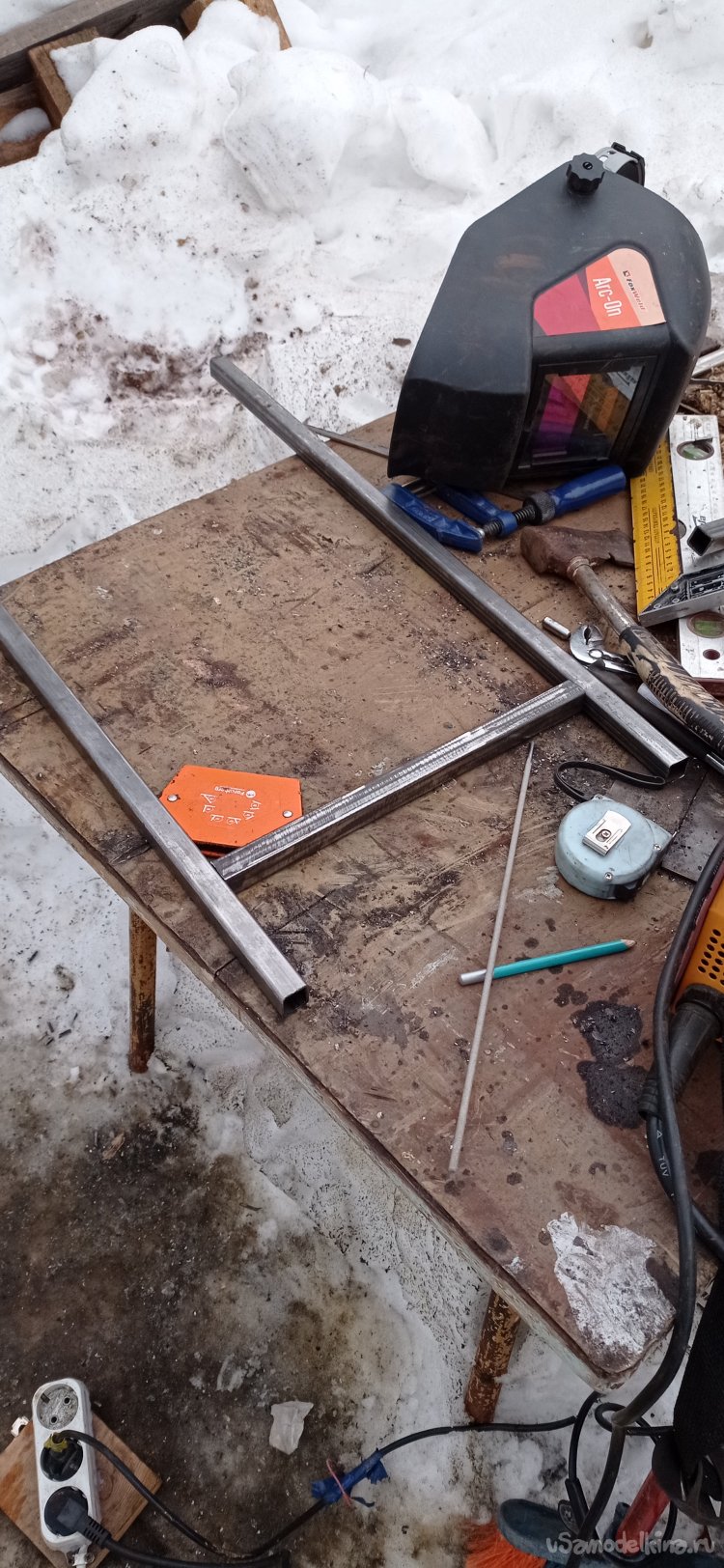

    Погнали дальше. Начинаю напиливать профильную трубу под основание мангала 20х20 мм. Пилю ножки 4 шт. длинной 700 мм, поперечины 4 шт, длинной 360 мм, продольные 2 шт., длинной 1250 мм (их кстати можно и 1200) и еще два отрезка длинной 500 мм, для усиления стенок, а так же они будут являться упорами, на которых будет лежать мангал.

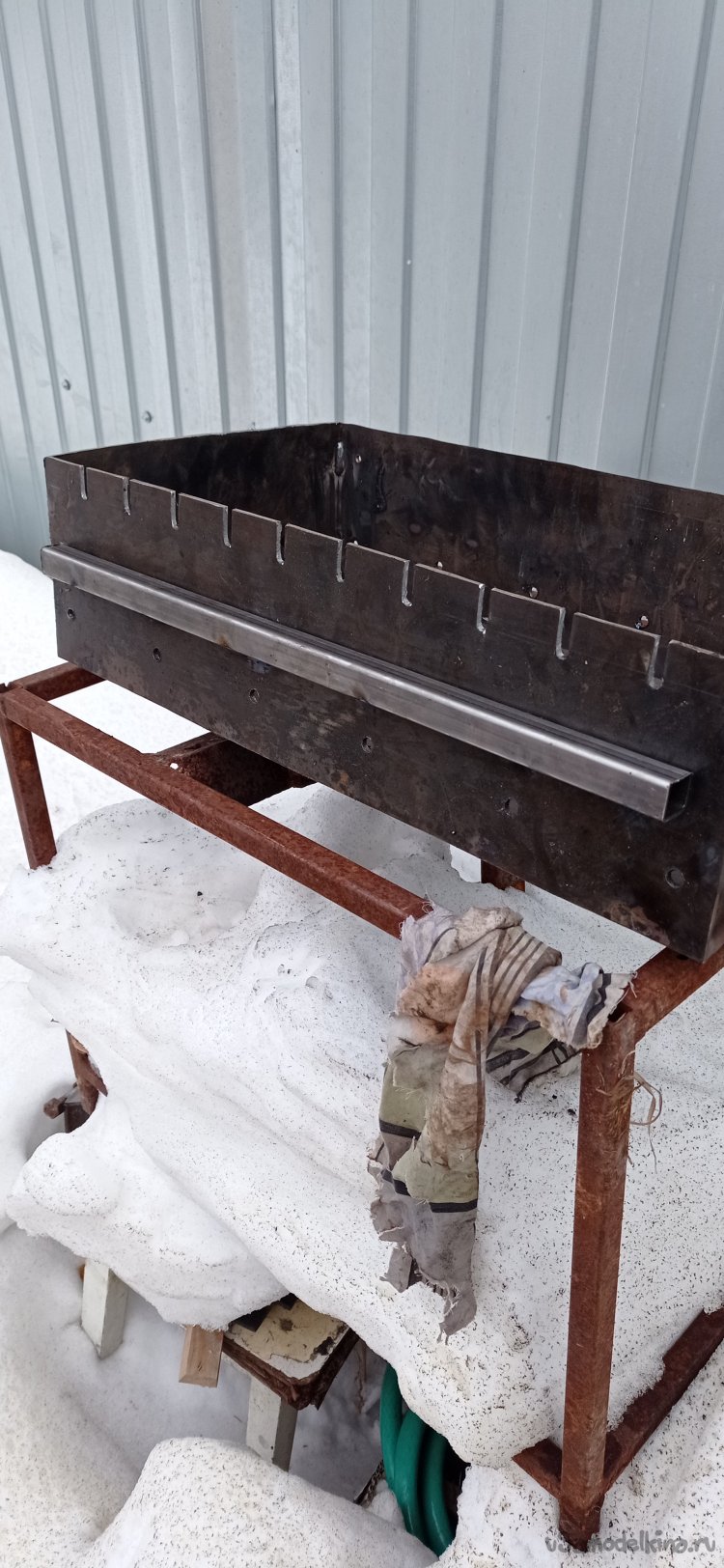

    Начинаю собирать основание. Для начала привариваю с двух сторон упоры к чаше мангала.



    Потом свариваю между собой две пары ног.

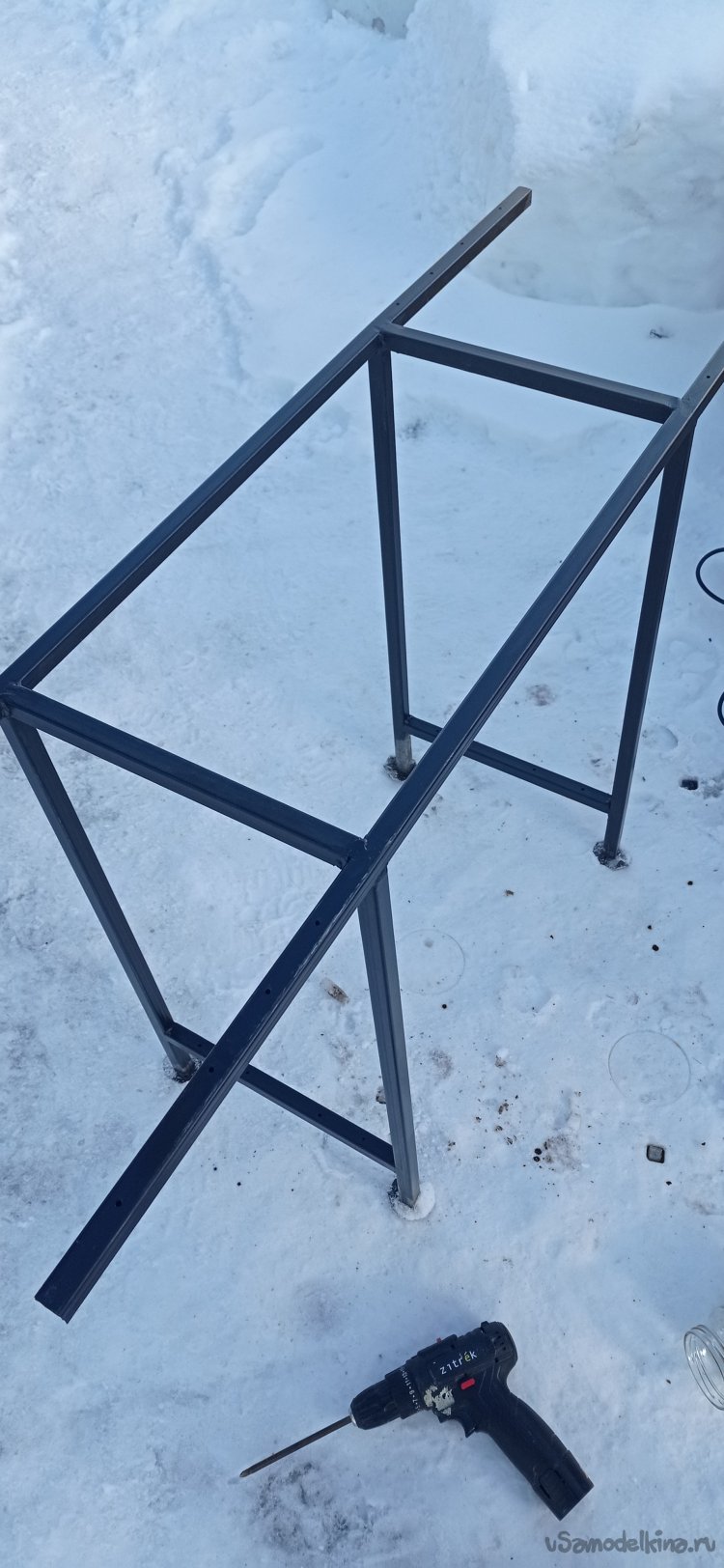

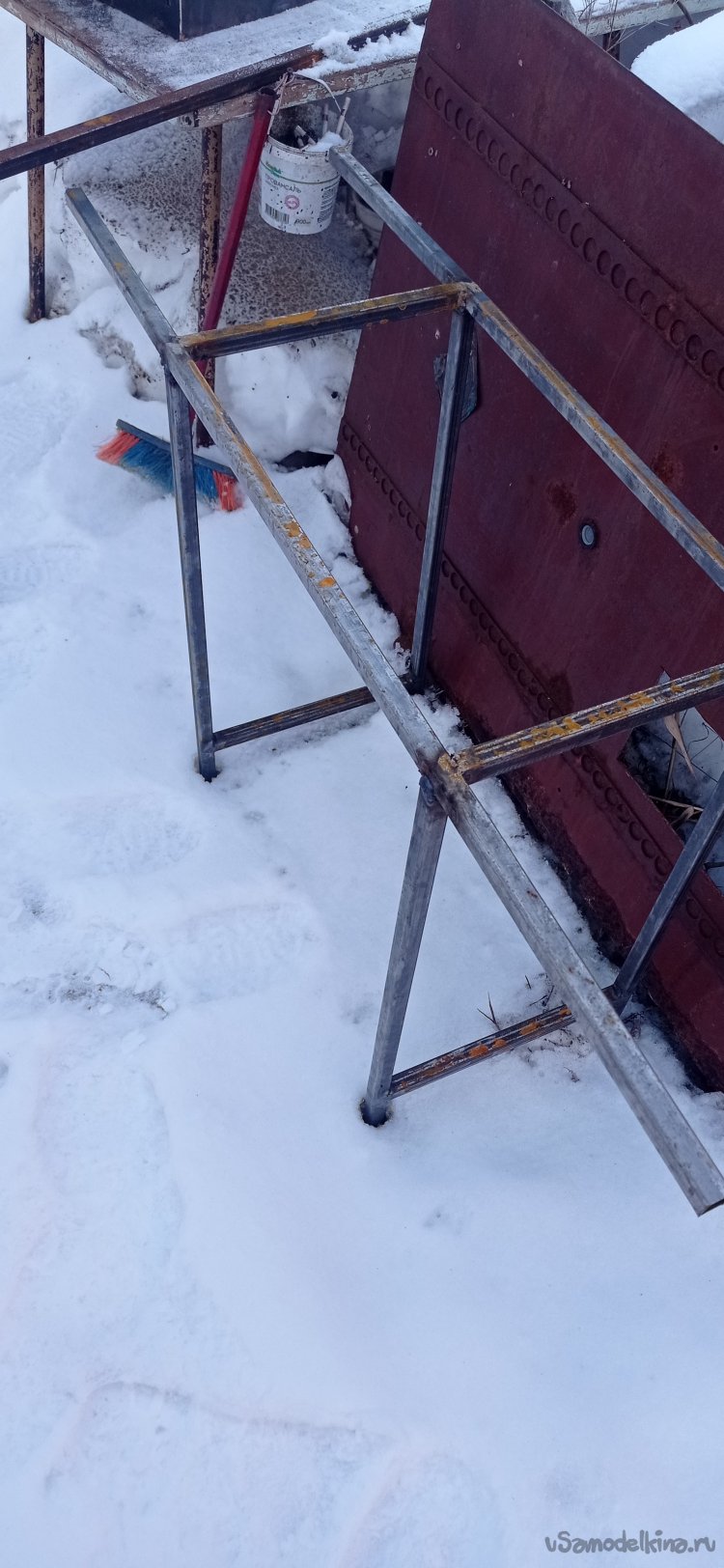

    Далее продольные части и привариваю их к ногам. Получается вот такая конструкция.

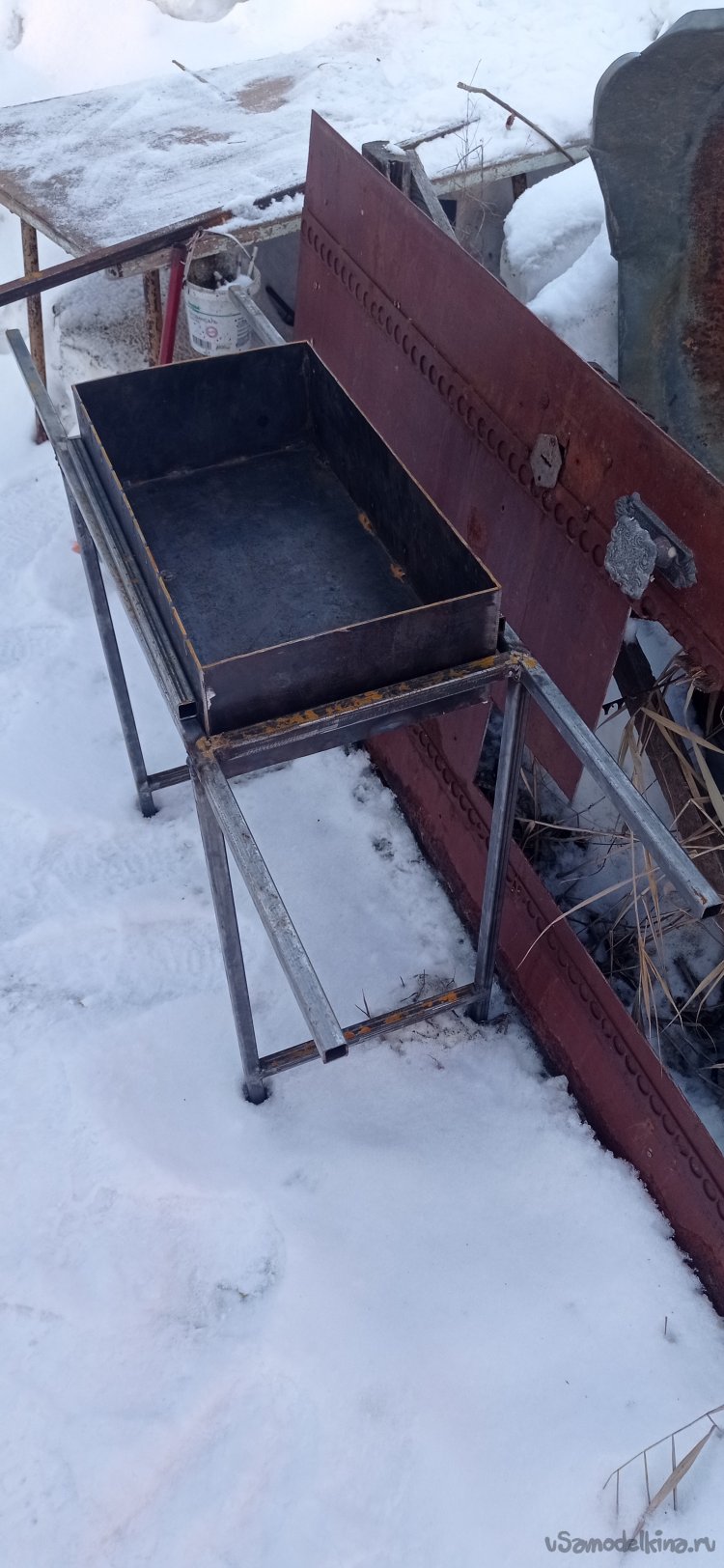

    Примеряю чашу мангала. Вроде все хорошо. Входит и выходит.



    Шаг третий. Окультуривание.

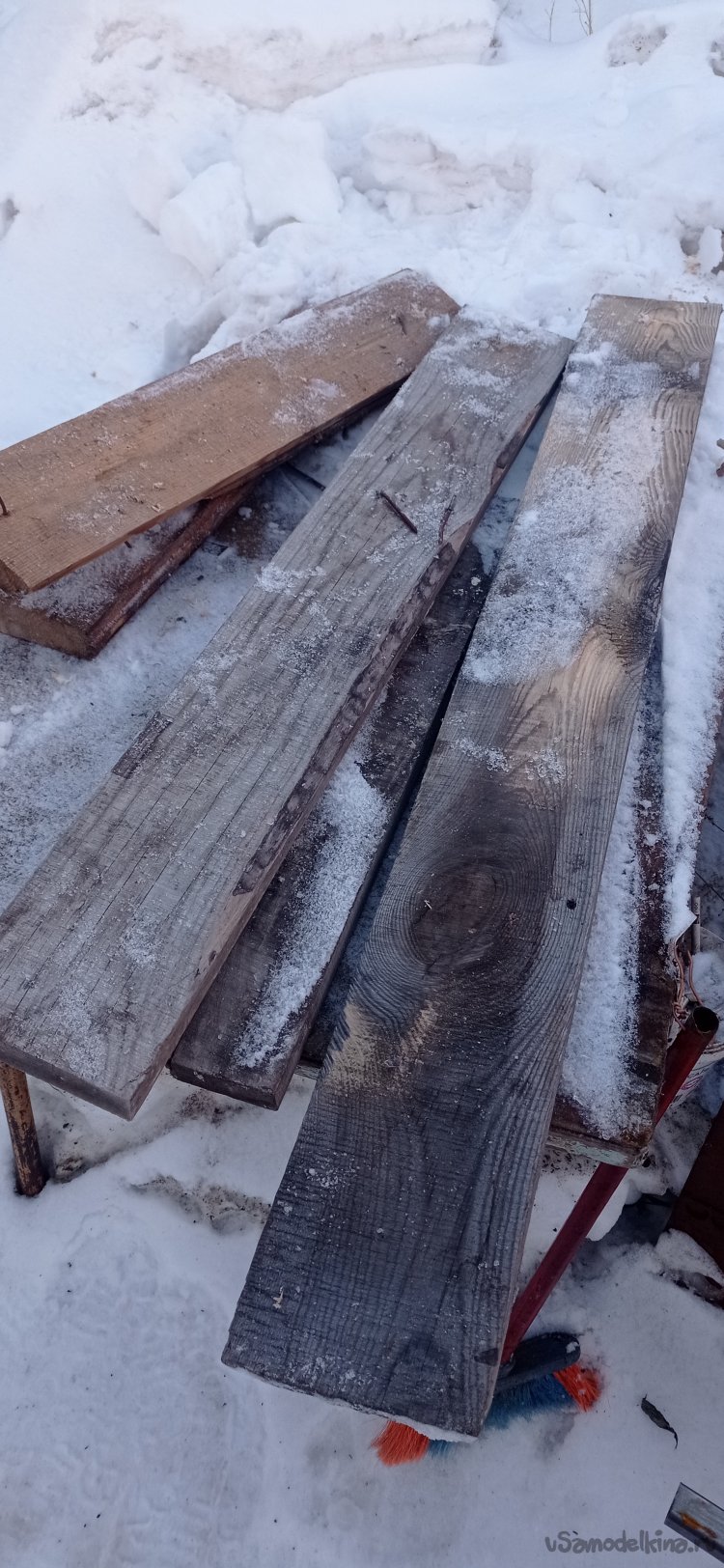

    Пришло время заняться облагораживанием внешнего вида. На выступающих частях длинных профилей у меня будут столики, а так же внизу будет полочка. Для их изготовления нужны доски. Откопал из под снега несколько штук.



    Напилил их в нужные размеры. На верхние столики 4 отрезка длинной 365 мм. И две доски на нижнюю полку длинной 650 мм.

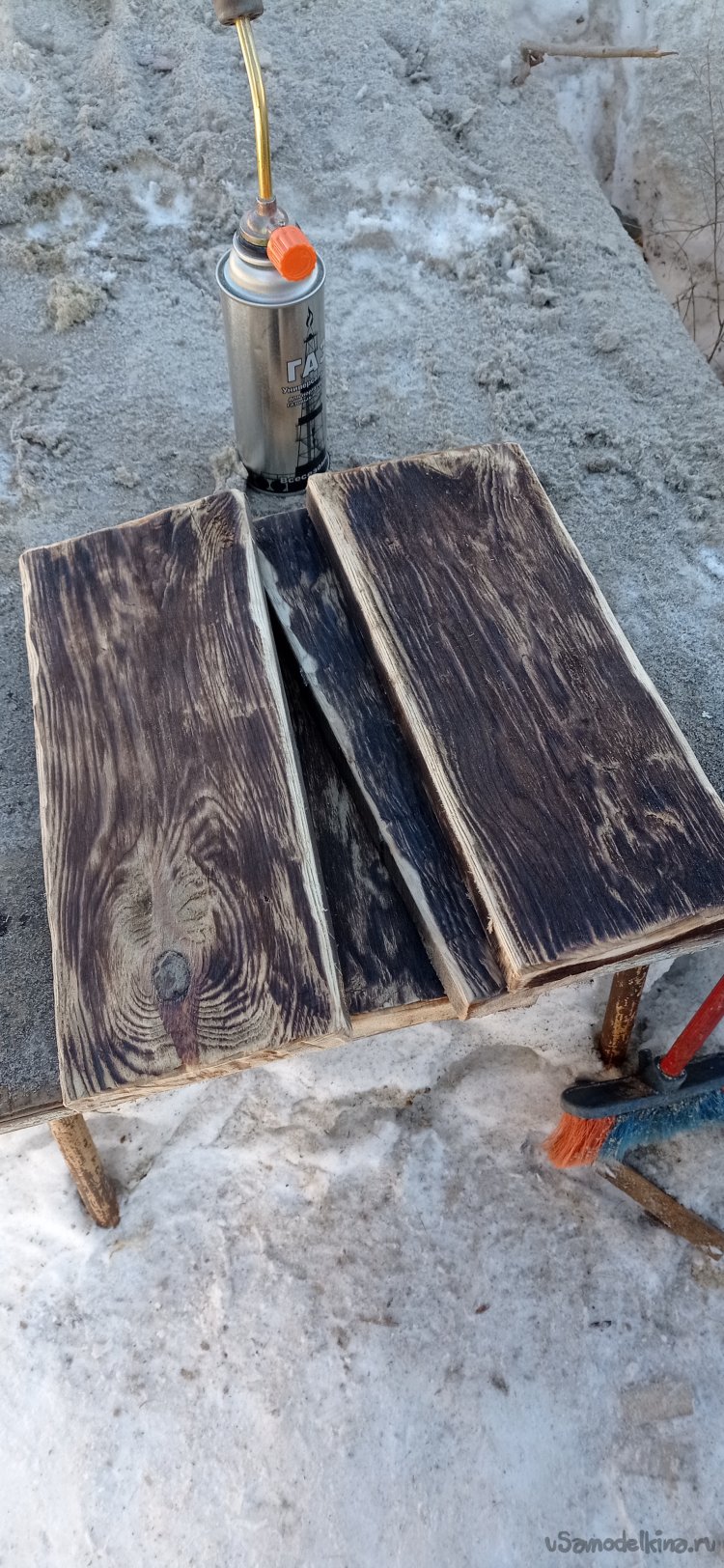

    Начал их обжигать для придания текстуры. Доски очень сырые, аж вода побежала. А газа катастрофически мало. Поэтому для начали, чтобы выделить фактуру, прошелся болгаркой с кордщеткой вдоль волокон доски, а после этого начал обжигать. Ну и счищал обгоревшее простой металлической щеткой. получилось как то так.

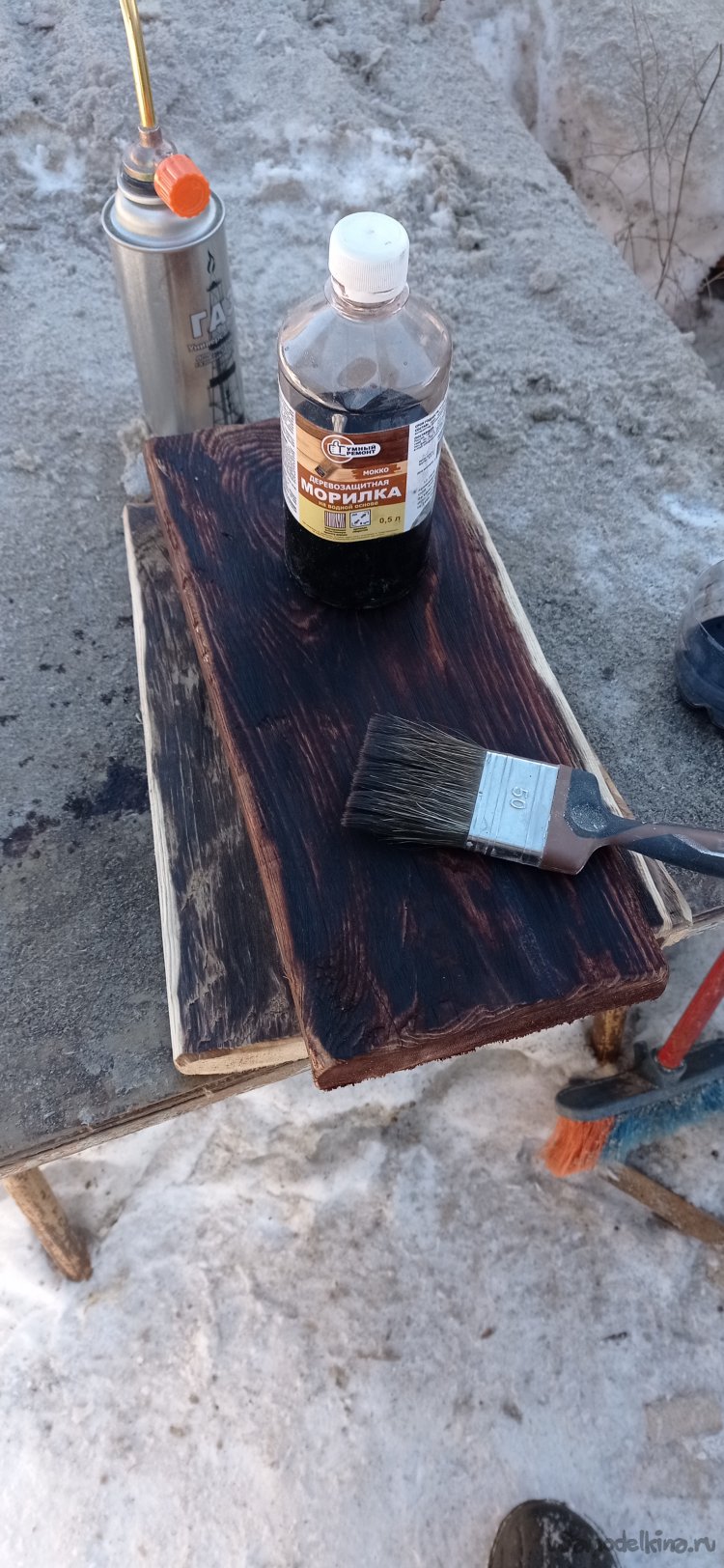

    Для придания более насыщенного цвета, прохожу морилкой «Мокко». Желательно конечно пройти поверх еще и лаком, но на улице свежо и лак думаю не высохнет. А из дома с воняющими лаком досками меня выгонят. Поэтому беру покрытые морилкой доски (они не воняют) и заношу на просушку в дом. Лак подождет до лета.

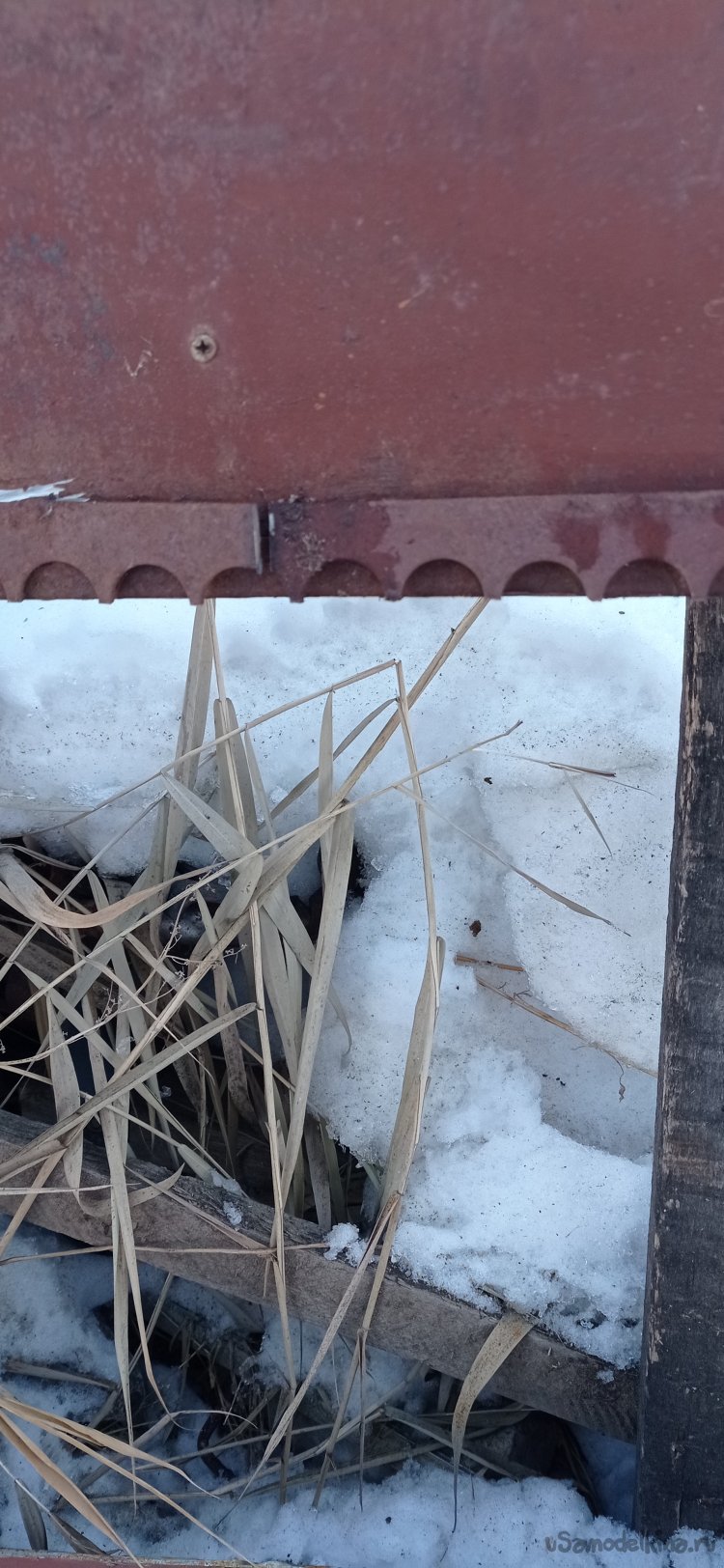

    Доски подготовлены. Пришло время вернуться к глубоким прорезям. Чтобы уменьшить их глубину, ничего лучше я не придумал, чем взять высечку, которая использовалась для декорации все той же двери и приварить её.

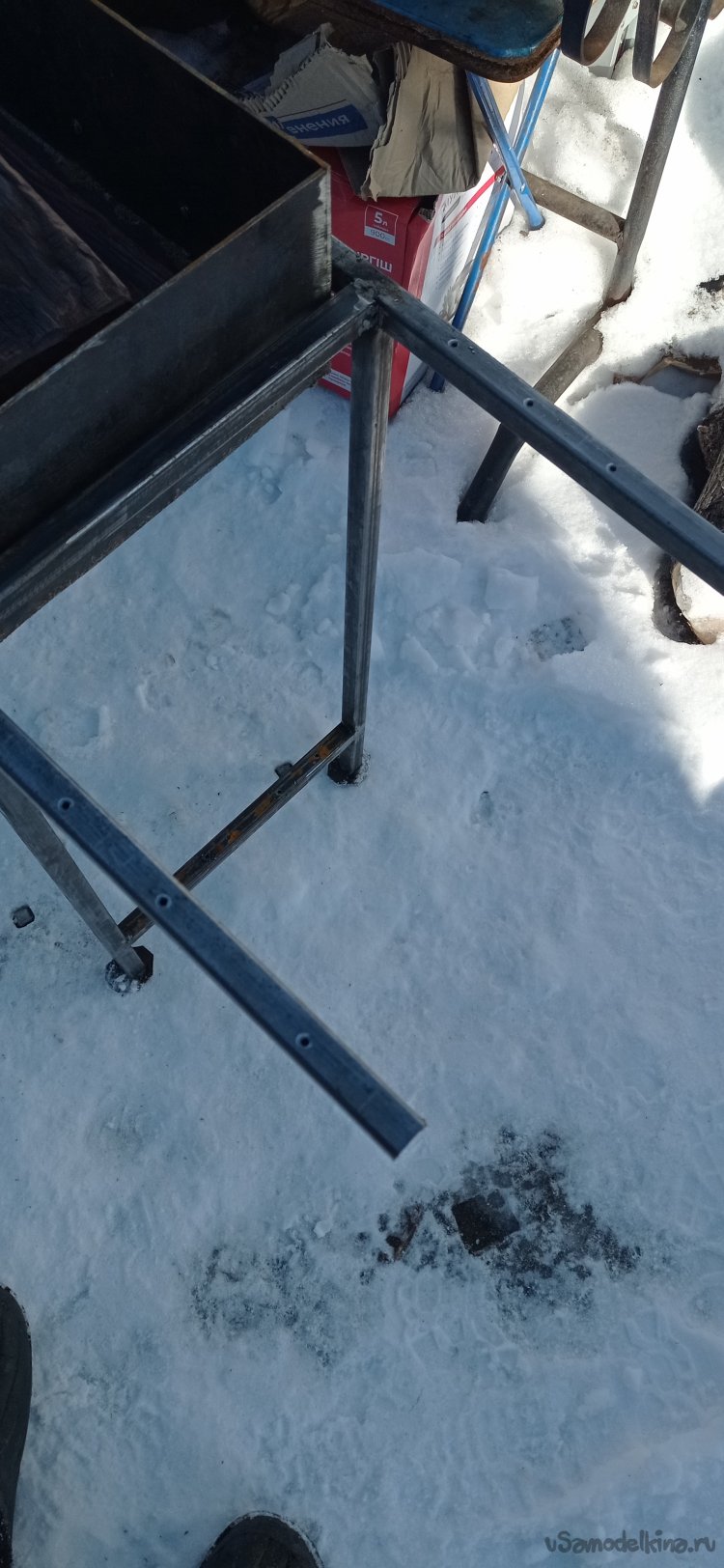

    Сверлю дырки для крепления досок



    Дело осталось за малым. Обтер все растворителем. Необходимо покрасить. Красил я его термостойкой краской. Названия к сожалению не помню, так как мне она досталась в простой баночке. но знаю, что она держит температуру до 1000°C и этот же производитель изготавливает краску для космических кораблей. Внутри решил не красить, так как думаю все равно обгорит. Красил обычной кистью. В два слоя. Отдельно стойку, отдельно чашу.



    Доски просто прикручивал снизу на черные саморезы. Ну вот вроде и всё. Готово.

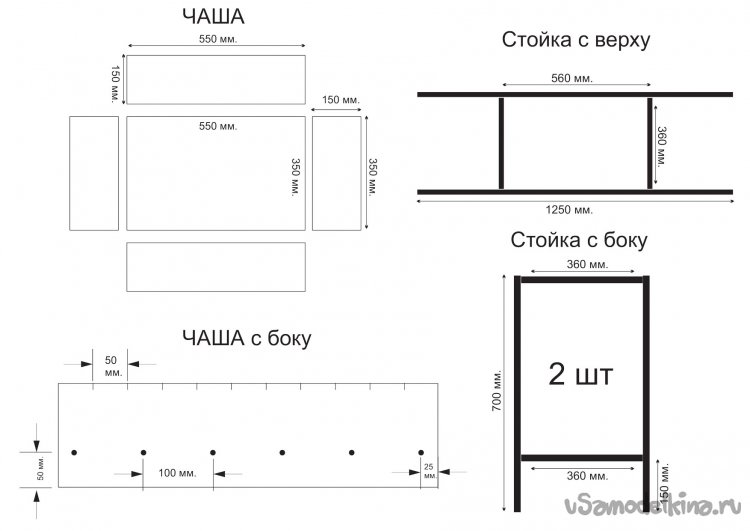

    Спасибо всем за прочтение. Жду конструктивную критику, похвалу, поощрение. А так же как обещал прикладываю чертеж с размерами.



    Ну и если кому интересно, то по стоимости:
    Труба профильная 20х20 9 метров (осталось 1.2 м) по 80 руб. метр - 720 руб.
    Железо у меня было. Но если брать б/у на приемке по 60 руб/кг. Новое даже боюсь считать. Вес чаши 13.5 кг. - 810 руб.
    Диски для болгарки Луга 115 - 3 шт. по 25 руб. - 75 руб.
    Доски были, но если покупать 1 доска 3 метра, толщиной 25 мм. шириной 150 мм. (0,01 м3) по 17000 за куб - 192 руб.
    Электроды 3 шт. + краска + саморезы для досок, даже не знаю как посчитать. Ну для ровного счета возьмем 200 руб.
    Итого 2000 руб.
