Всем доброго времени суток! Приветствую вас на борту лайнера «У Самоделкина»!) Сегодня будет ремонт лампочек! Зачем? Просто потому что захотелось поделиться своим опытом с вами. Может кому-то окажется полезным этот совет, а может нет, в общем не судите строго если что не так.

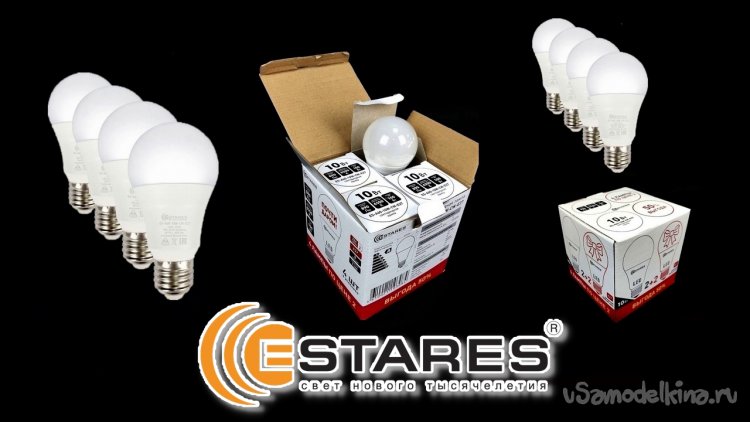

Начало этой истории распространённая и банальная. Сгорели лампочки в квартире, но не все сразу конечно. Ну и решил заказать в небезызвестном интернет магазине эконом комплект лампочек, по заверению продавца производства России. Ну пришлось поверить и купить, при чём цена очень оказалась привлекательная. В общем как всегда - скупой платит дважды! Это я к тому, что эти самые лампы спустя месяц работы начали перегорать одна за другой и в течении полугода сгорели все! Вот тут картинку оставлю, как предупреждение, что бы такое г...вно не покупали.

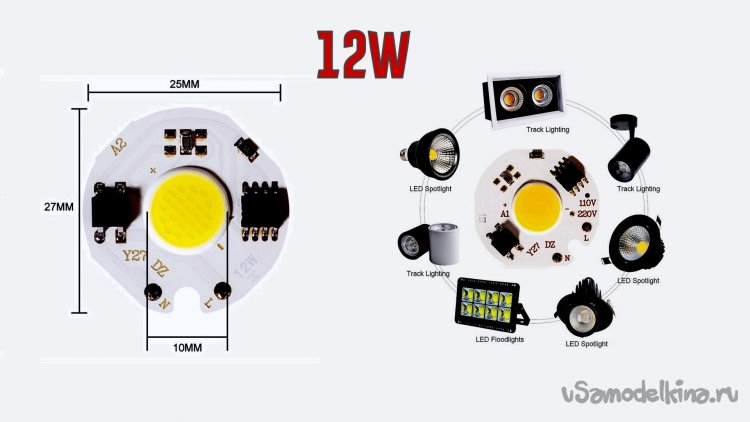

После того как они все в течении полугода благополучно сгорели, не стал их выбрасывать и увидел в другом не менее известном интернет магазине вот такие лед чипы, которые работают без драйверов. Заказывал 4 штуки 12 ватт по 0, 25 центов.
Тут вы можете посмотреть весь процесс на видео:

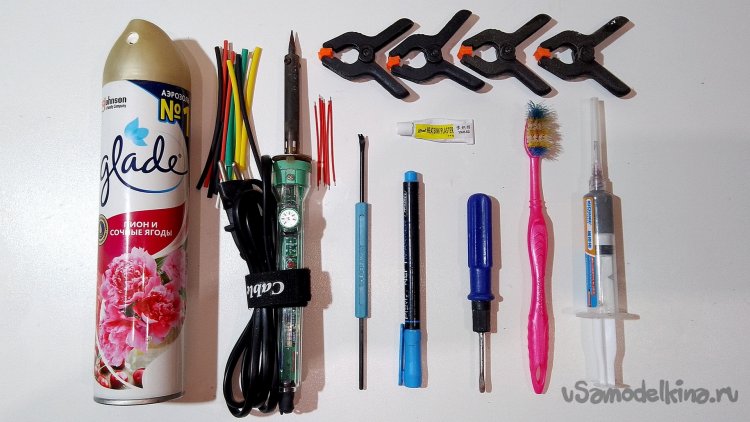

Материалы и инструменты:
- Паяльник
- Плоская отвёртка (шлицевая)
- Жесть от баллона освежителя воздуха
- Ножницы
- Теплопроводящий клей STARS922
- Прижим для паяльных работ
- Паяльная паста Mechanic XGZ40
- Провода
- Термотрубки для усадки
- Зубная щётка
- Зажимы
Подробное описание изготовления:
Глава первая: Как разобрать светодиодную лампочку?

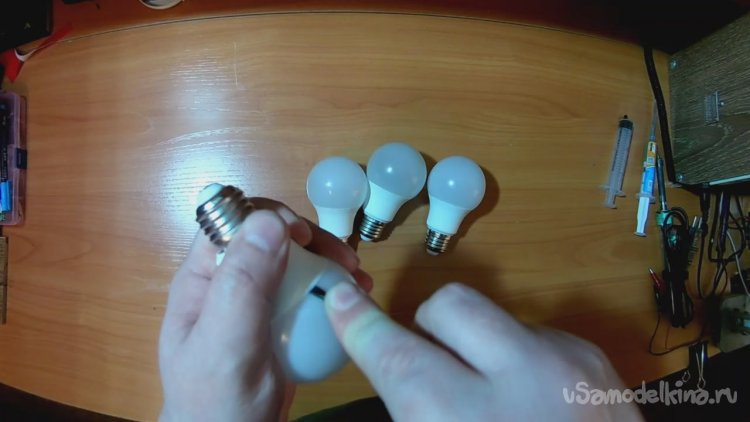

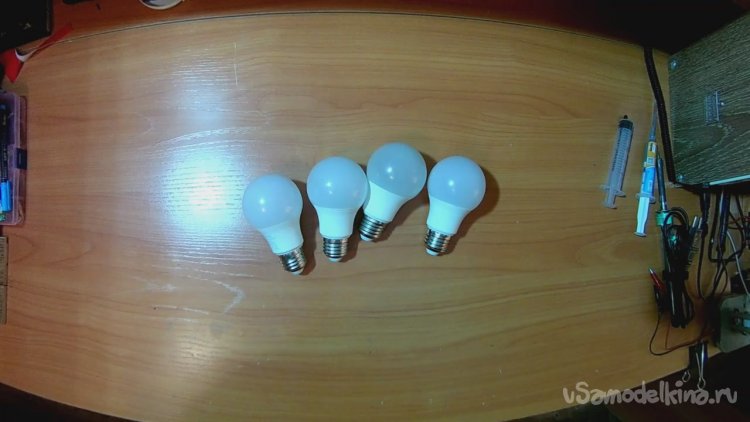

Подготовим лампочки к разборке, предварительно проверив их ещё раз, вдруг, какая-нибудь из них ещё рабочая!) Чуда не произошло и все лампочки оказались не рабочими (неожиданно!).

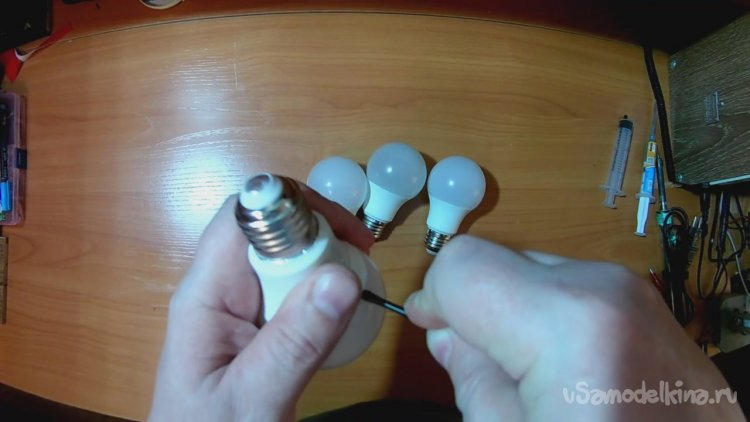

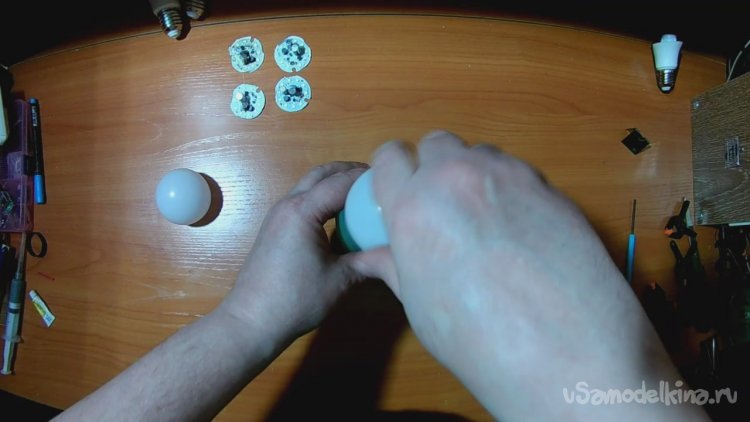

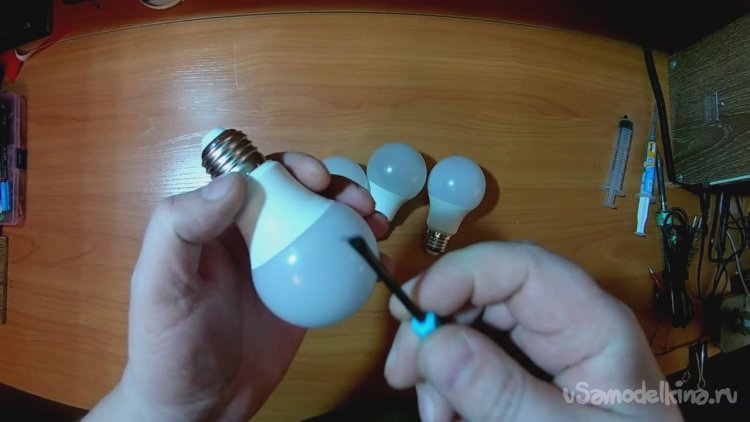

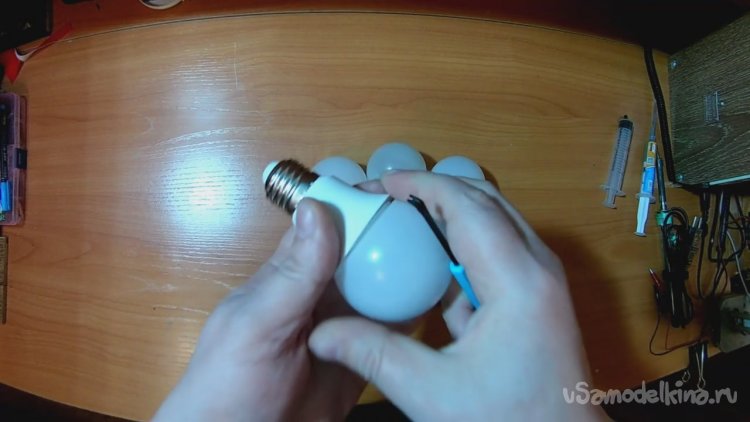

Возьмём сгоревшую лампочку и аккуратно вставим прижим для паяльных работ (далее просто прижим) между основной частью лампы и так называемым рассеивателем.
Немного расскажу про этот прижим. Набор из шести предметов заказывал на Алиэкспрессе. Качество вполне себе пристойное. Название на сайте было - Pro'sKit DP-3616 вспомогательные инструменты для пайки. Тот, конкретно которым работал имел плоскую и немного загнутую фору на конце с небольшой прорезью по центру. Что оказалось очень удобным в работе.

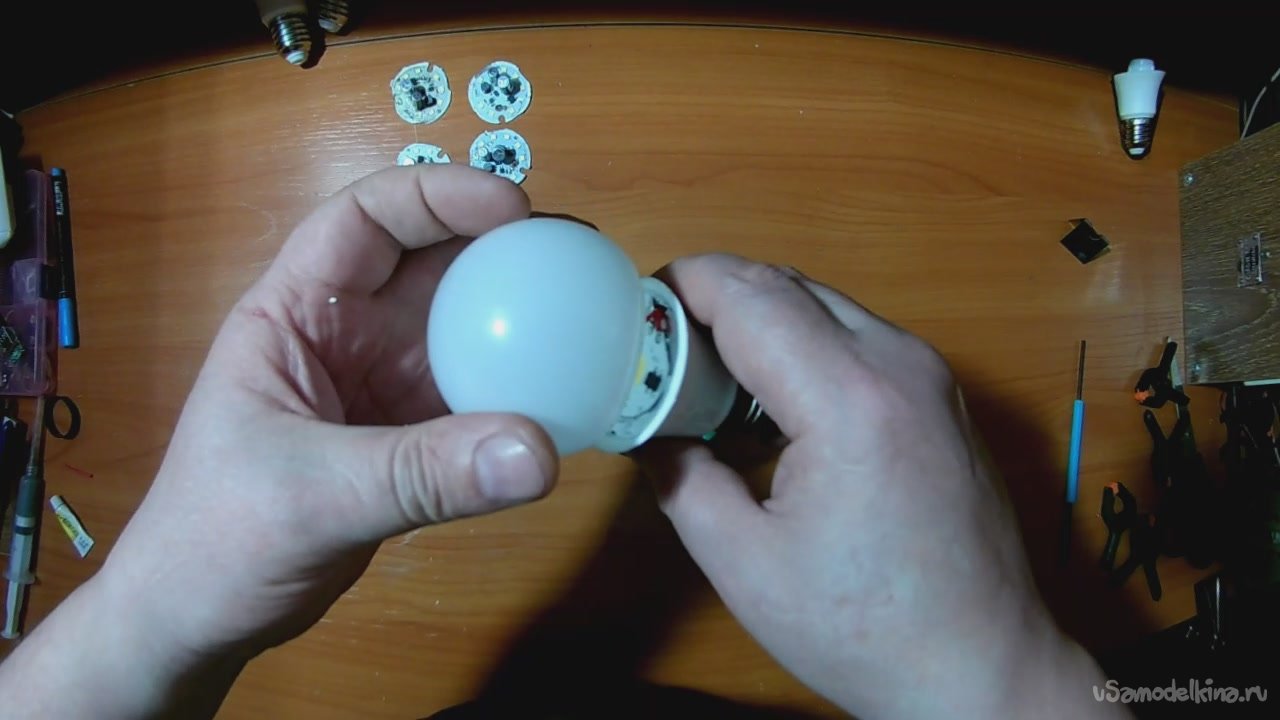

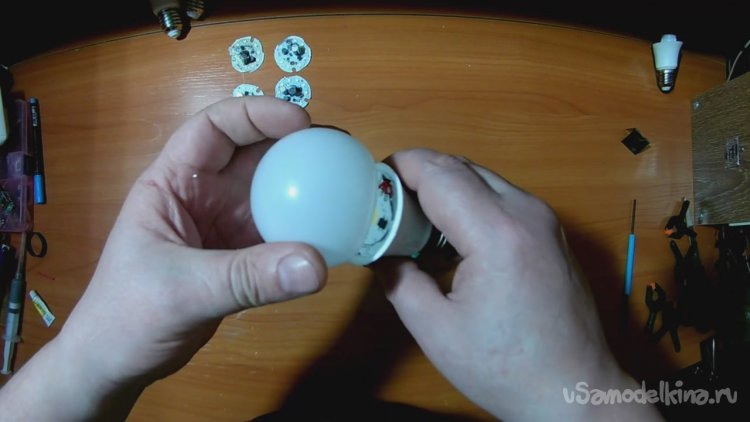

Далее попробуем отодвинуть рассеиватель прижимом. Если сразу не получается то тогда перемещаем прижим дальше по радиусу корпуса лампочки. И так до победного конца, пока рассеиватель не поддастся.

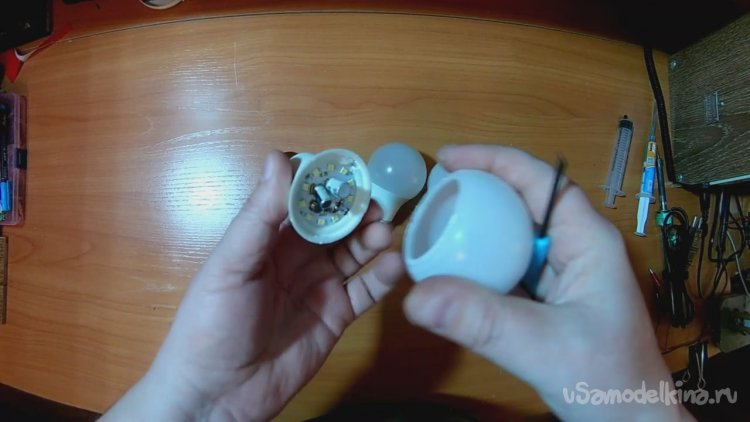

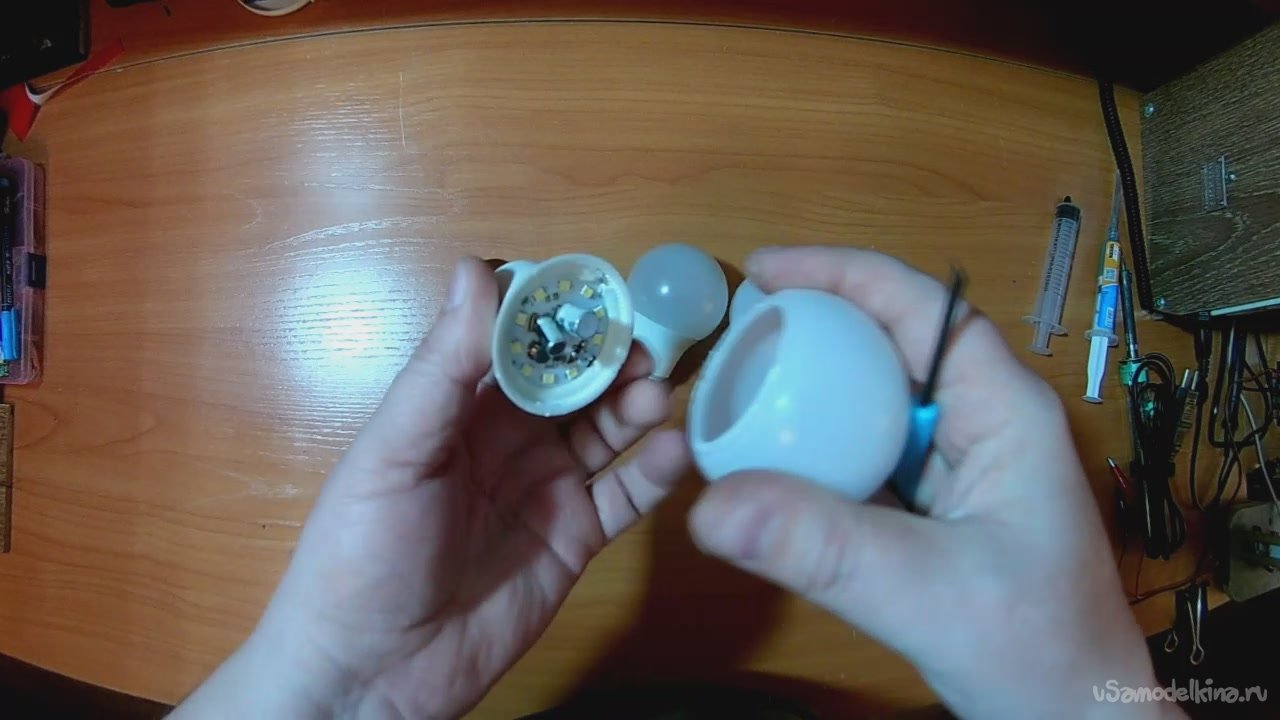

Снимаем рассеиватель и смотрим, что же произошло с лампочкой, почему она сгорела?

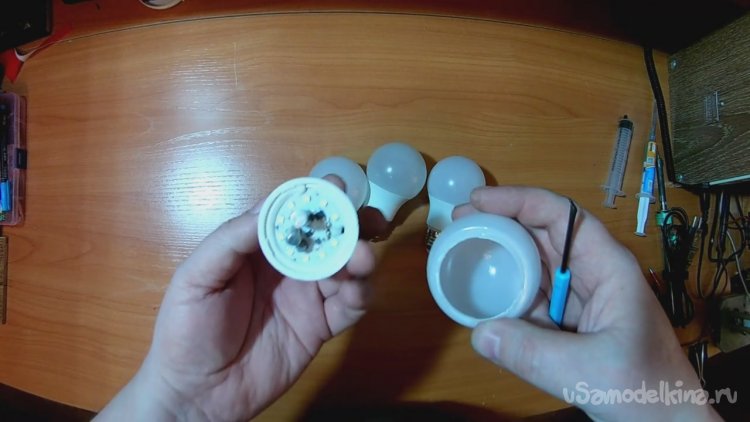

Похоже на схеме драйвера сгорели конденсаторы. Это видно ао вздувшемуся виду деталей. Ну и фиг сними. Идём дальше.

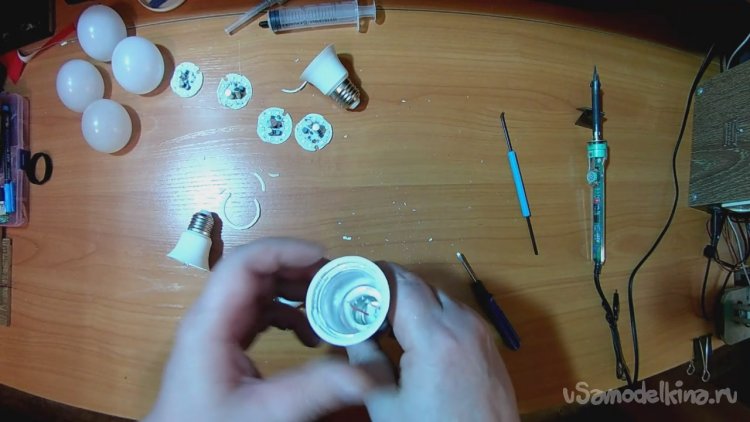

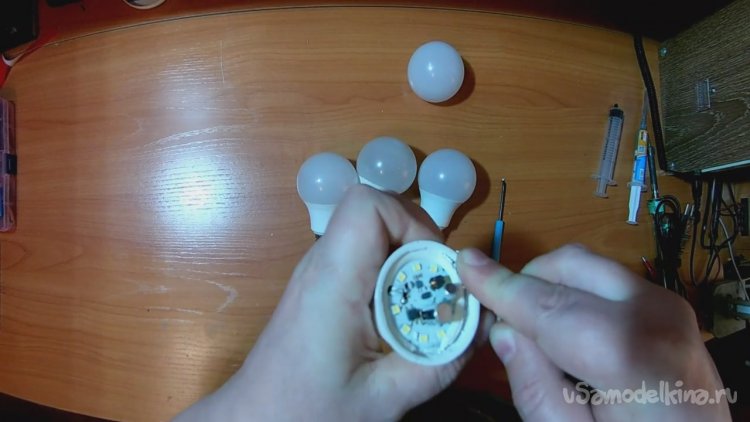

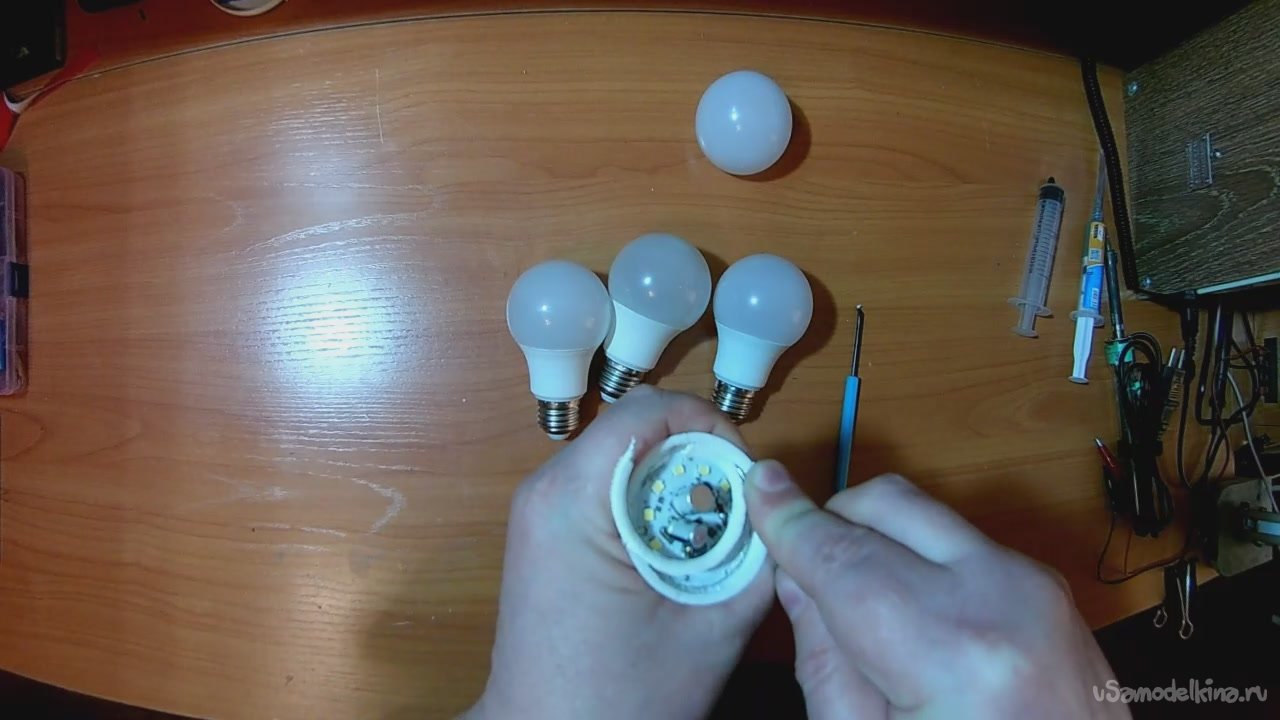

Возьмём плоскую (шлицевую) отвёртку не большого размера и уберём клей, который держит диск со светодиодами и драйвером.
Возьмём плоскую (шлицевую) отвёртку не большого размера и уберём клей, который держит диск со светодиодами и драйвером.
Технично подковыривая и двигаясь по радиусы внутреннего паза основной части лампочки.

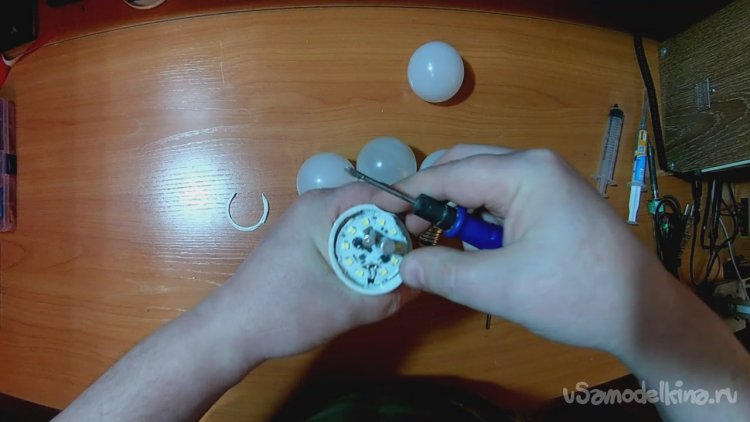

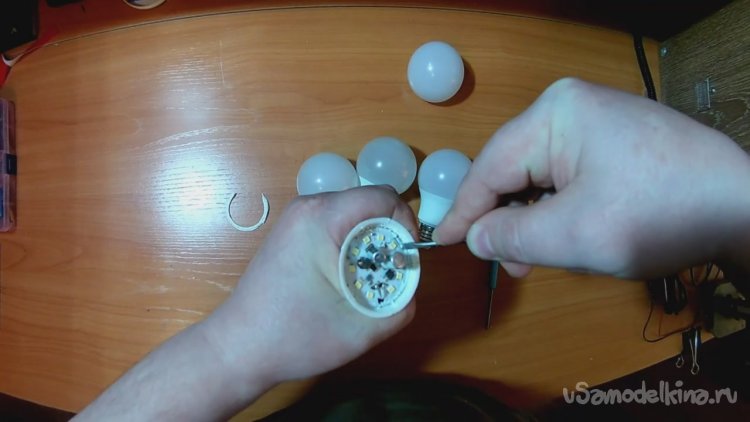

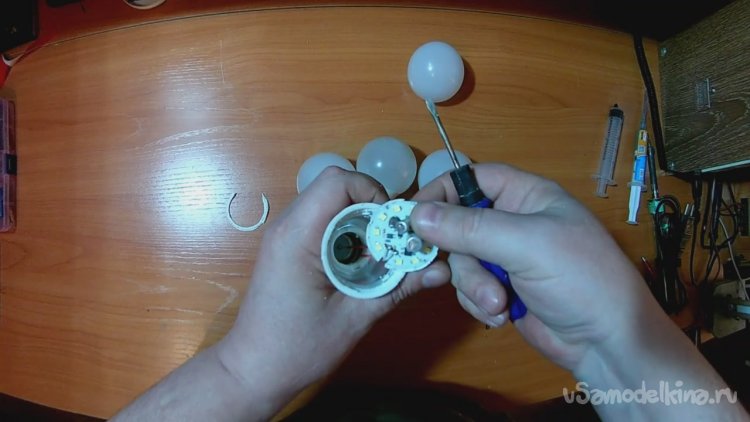

Далее этой же маленькой отвёрткой снимаем этот диск. вставляем шлицом между корпусом и диском и подковыриваем.
Диск должен поддаться с первого раза, если нет, то пробуем с другой стороны.
Ну вот мы справились с этой непростой задачей. Демонтировали сгоревший светодиодный модуль. Но не до конца.

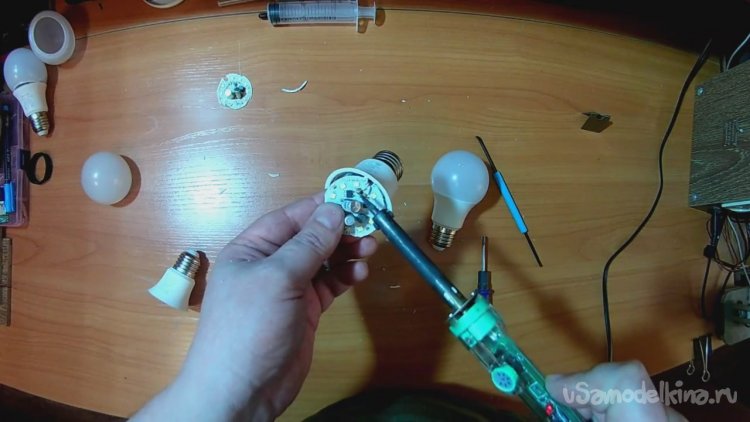

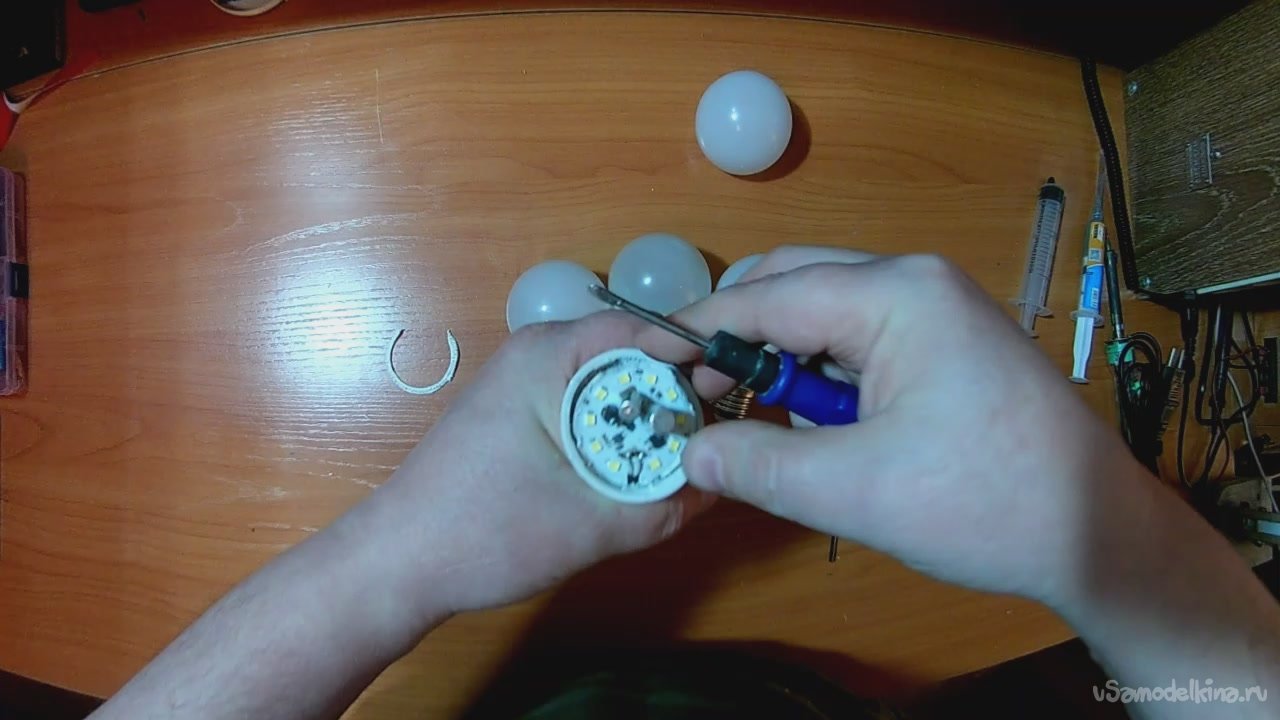

Теперь нам надо взять паяльник и отпаять провода.

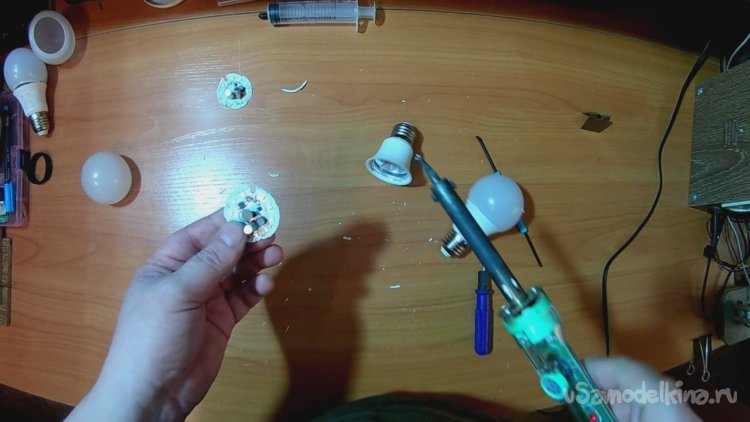

Отпаиваем провода от светодиодного модуля и освобождаем место под новый модуль.

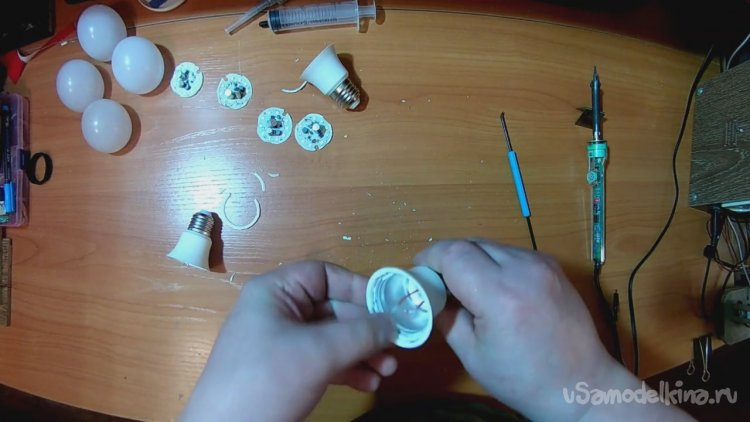

Таким же способом разбираем остальные три лампочки.
Внутренние провода очень короткие и их будет неудобно припаивать к новым модулям. Но ничего что-нибудь придумаем...
На этом первая глава подошла к концу, далее будем разбираться как установить новые модули в корпус лампочки.
Глава вторая: Кружки из жести под новые модули.
Так как новые светодиодные модули по размеру меньше чем старые сгоревшие, то будем вырезать из жести от баллонов освежителя воздуха кружки подкладки.

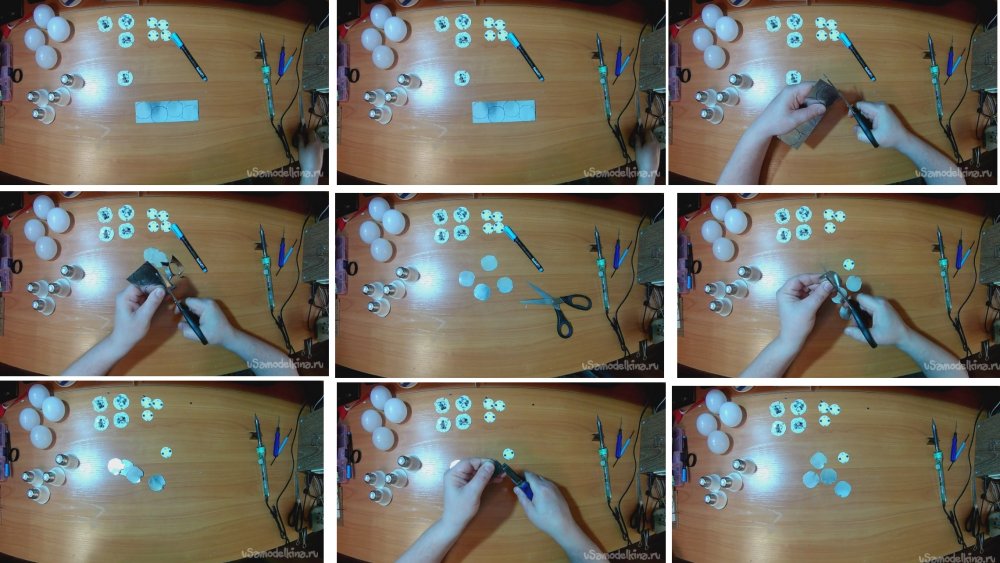

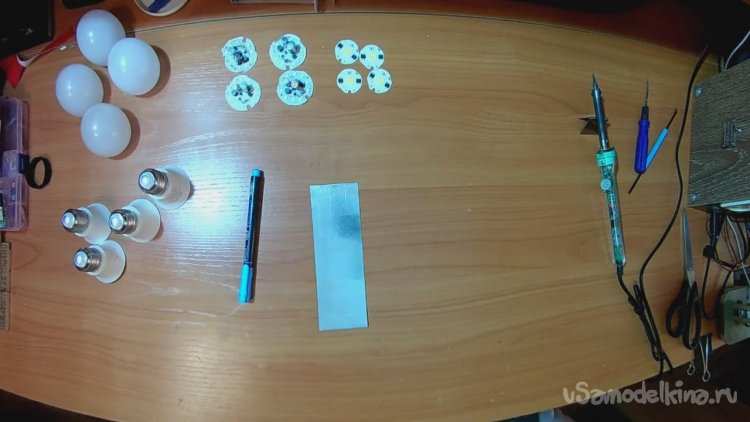

Возьмём небольшой кусок жести от вышеупомянутых баллонов. Размером 40х120 миллиметров, что бы можно было вырезать четыре требуемых кружка.
Возьмём сгоревший модуль.

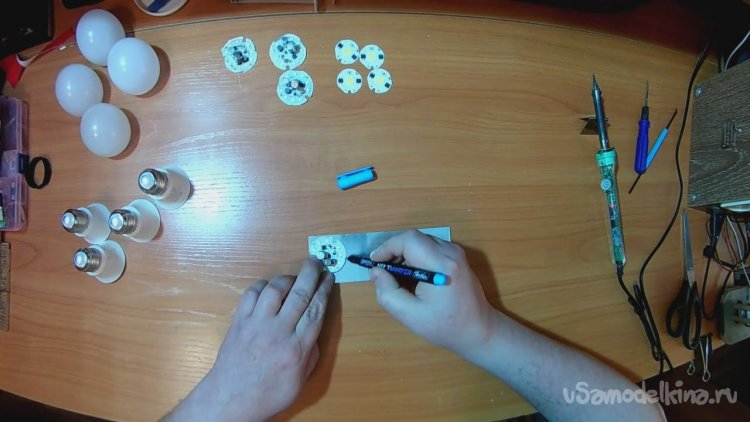

Прикладываем к куску жести и обводим с помощью маркера по радиусу.

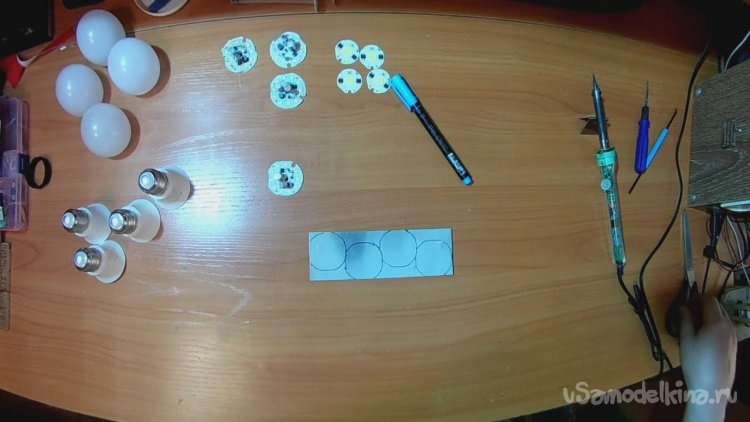

Обводим четыре раза и у нас получается вот такая заготовка.

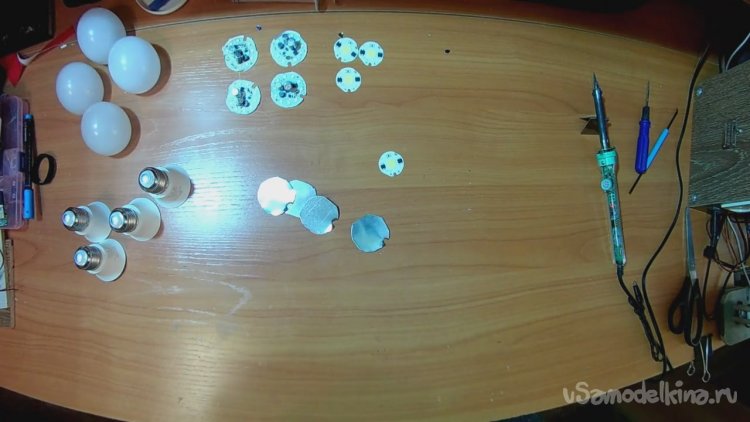

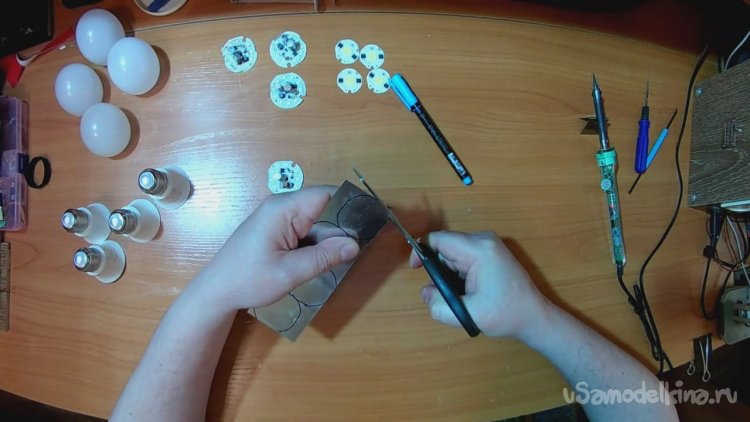

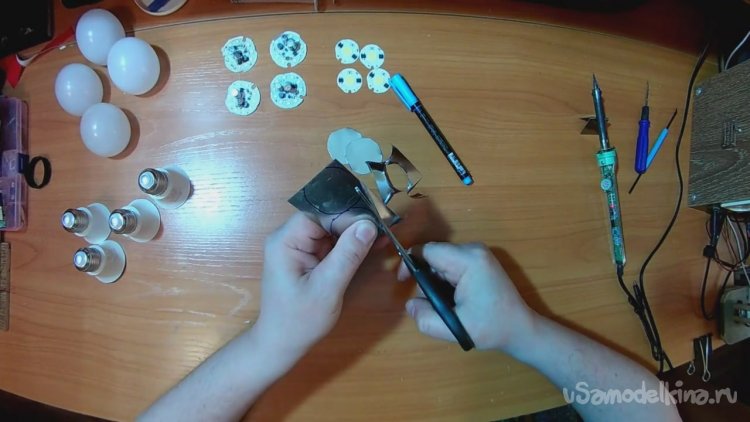

Далее с помощью ножниц вырезаем кружки.
Ножницы самые обычные, они очень хорошо справляются с такой жестью.

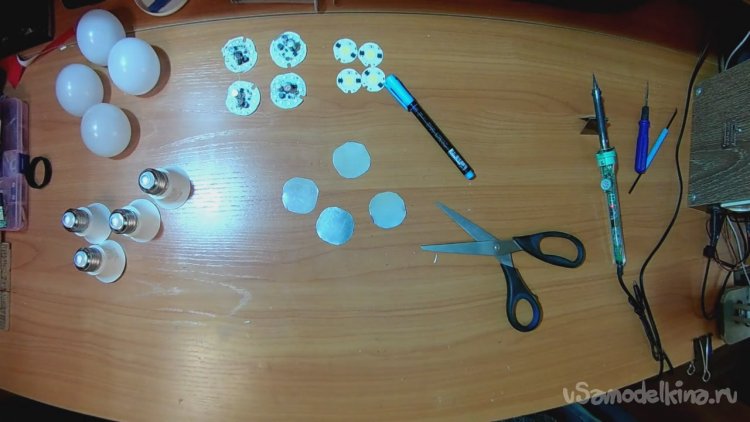

Получилось четыре кружка. Вот блин, забыл про провода, под них тоже надо вырезать выемку.

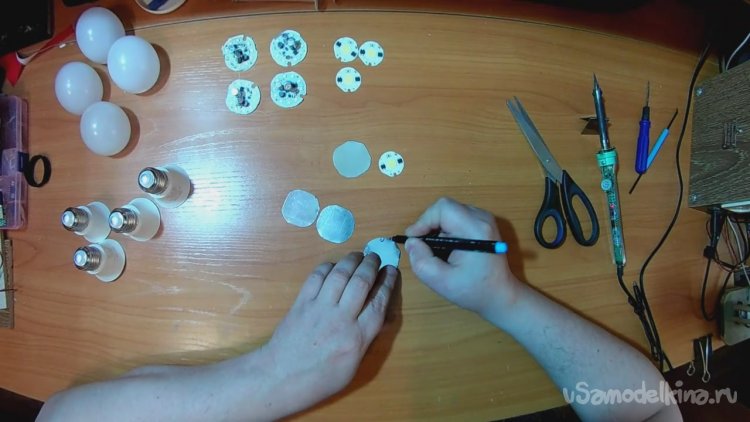

С помощью маркера отмечаем срез под провода на кружках.
Ножницами отрезаем лишнее.
На месте среза жесть погнулась, но это поправимо.

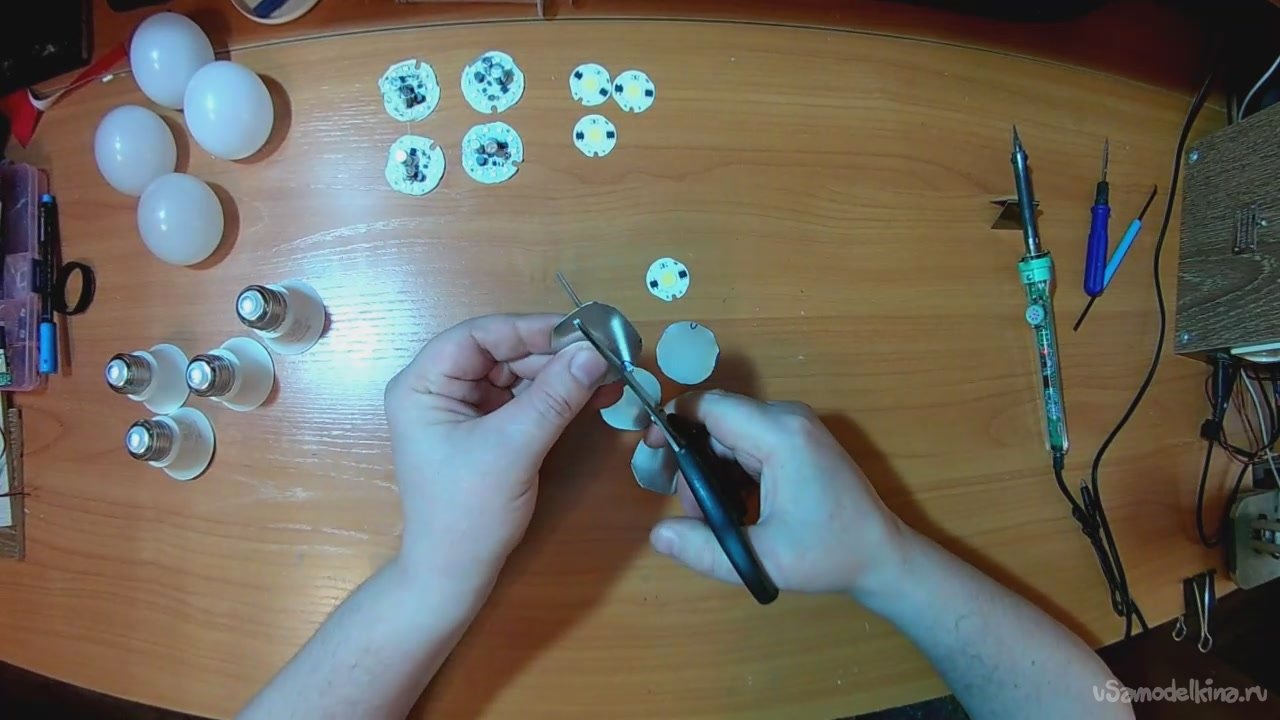

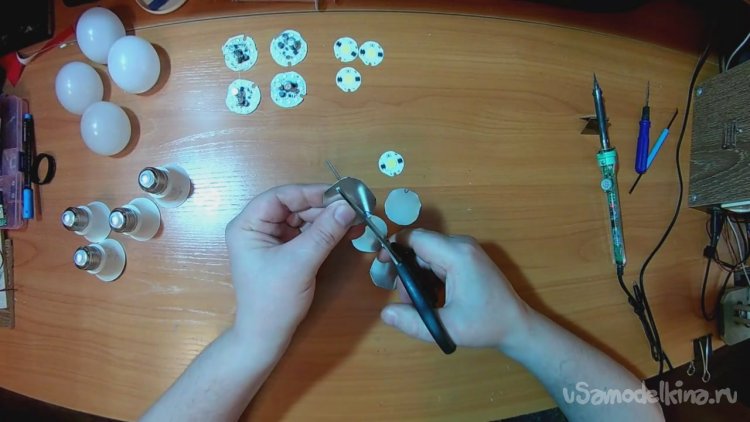

Берём плоскогубцы и выравниваем полностью наши круглые подложки.

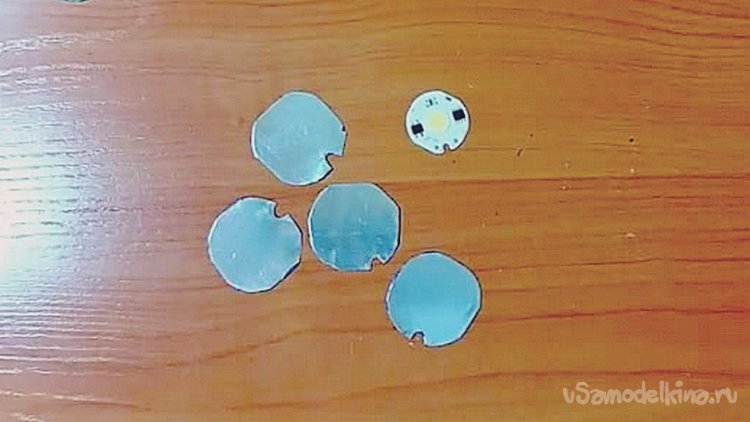

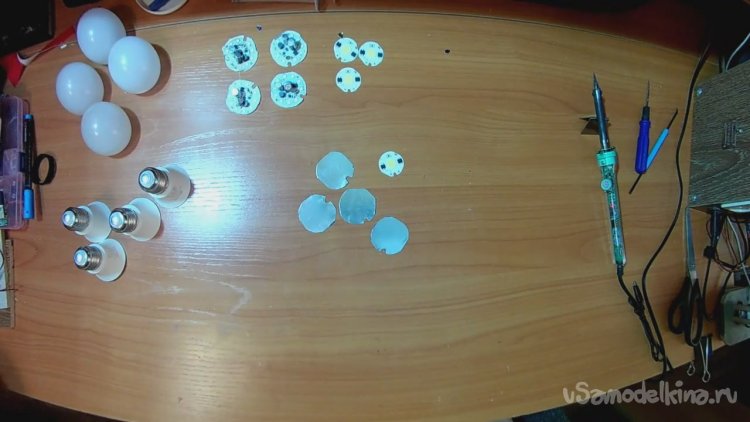

Кружки готовы к дальнейшей операции.
Кстати , чем больше площадь подложки под светодиодный модуль, тем лучше отвод тепла от модуля.
Глава третья: Склеивание светодиодных модулей с подложкой.
Теперь у нас задача склеить модуль с круглой площадкой из жести. Что бы тепло от модуля уходило лучше, будем использовать специальный теплопроводимый клей. В конечном итоге у нас получится прочная монолитная конструкция.
Идём на почту и получаем посылку из Китая, ну как посылку, простой пакет с внутренней пупырчатой прослойкой. Распаковываем и видим четыре светодиодных модуля замотанных в обычный пищевой целофан.

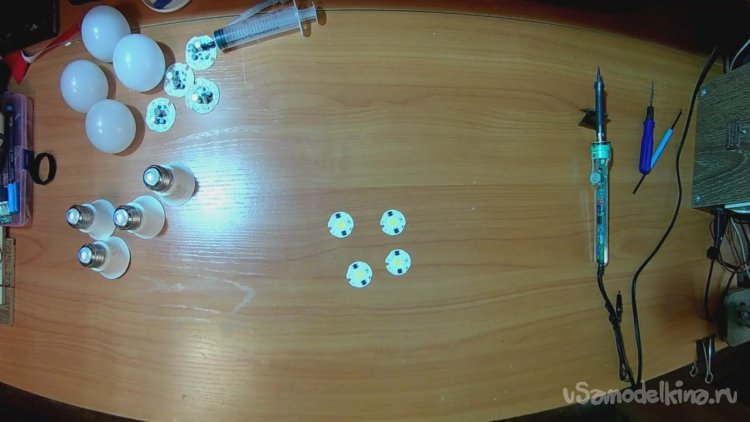

Модули в хорошем состоянии свиду не битые, не гнутые.

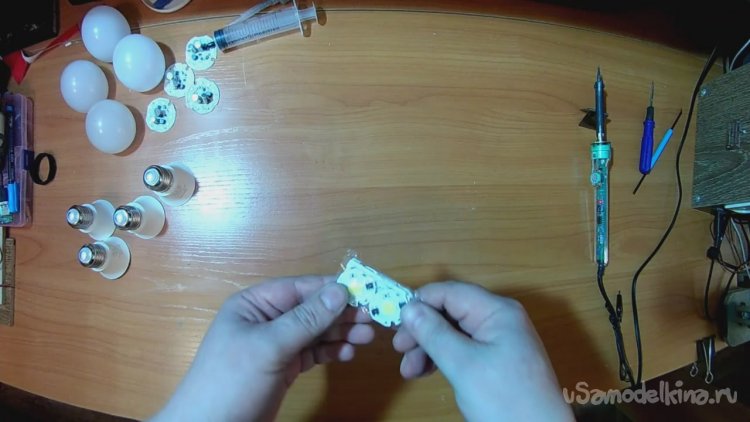

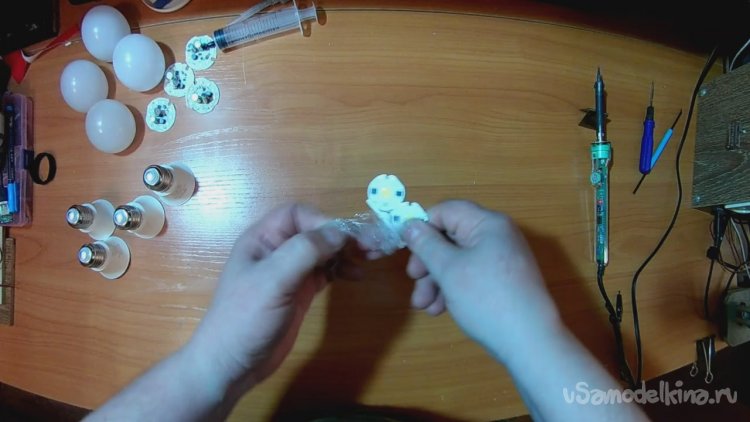

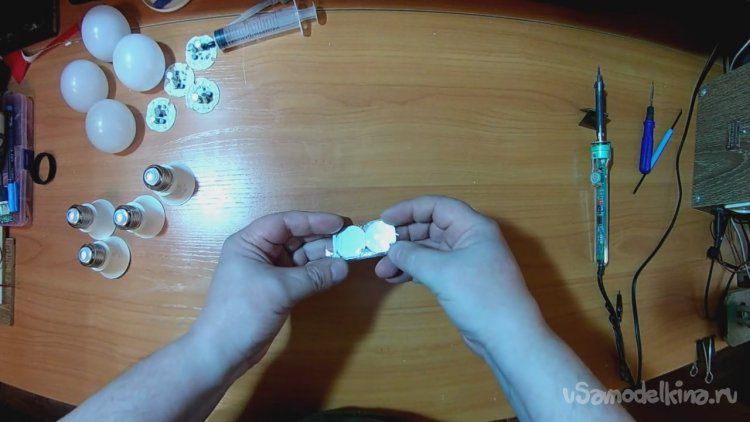

Снимаем пищевую плёнку и видим что модули скреплены между собой попарно, китаец не потрудился убрать лишний металл с перегородками.

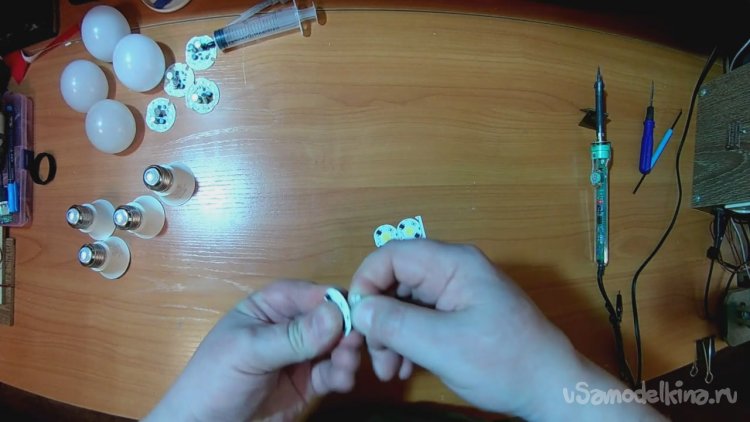

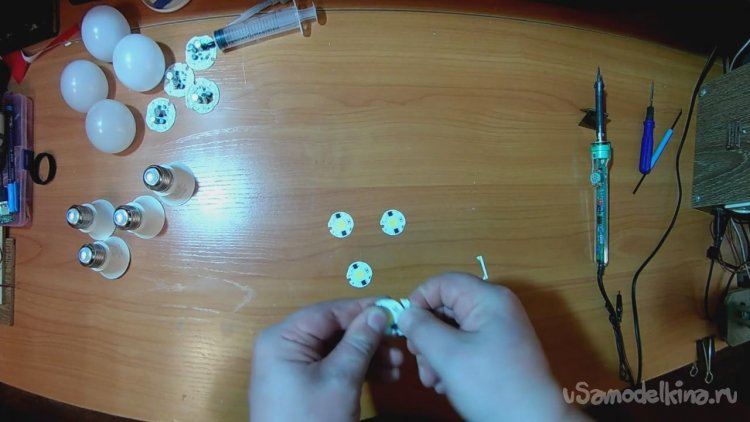

Убираем лишние металлические перегородки и разделяем модули.
Модули на вид очень качественные, нет подтёком и следов от пайки, явно делались на производстве а не вручную, видна качественная пайка элементов
Я конечно проверил все модули на работоспособность перед тем как начинать ремонт лампочек.

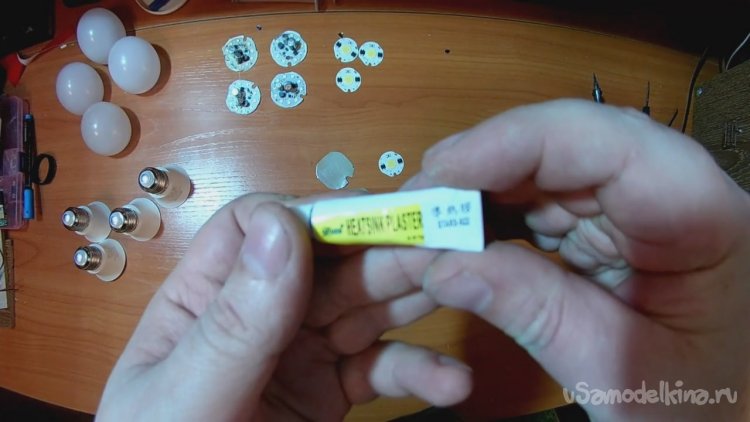

Для склеивания берём теплопроводящый клей. На странице товара были заявлены вот такие характеристики данного продукта: Теплопроводность:> 0,671 Вт/М-к, Растяжение 1.5MPA, Время отверждения поверхности 10 мин./25 градусов

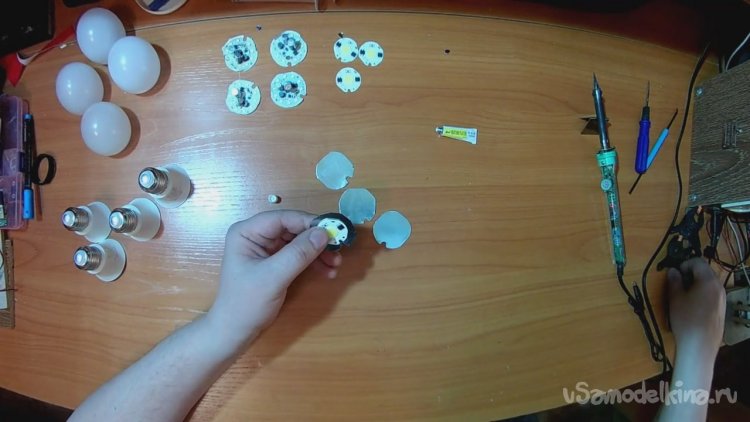

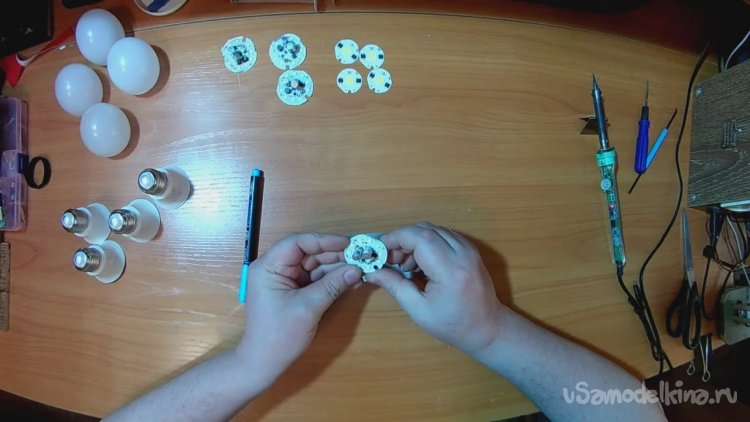

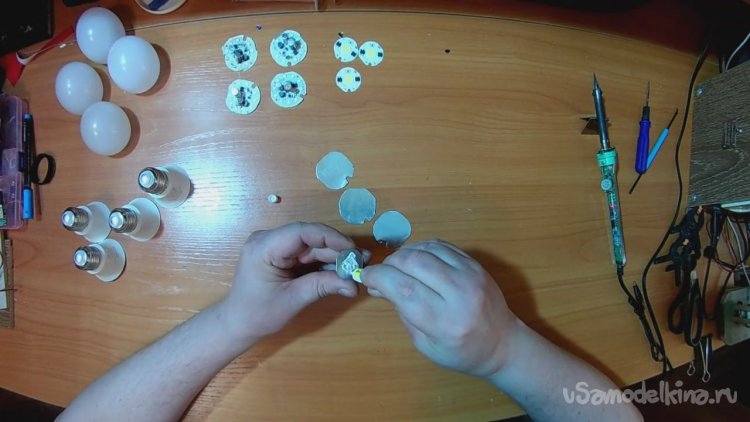

Наносим клей на модуль с обратной стороны.

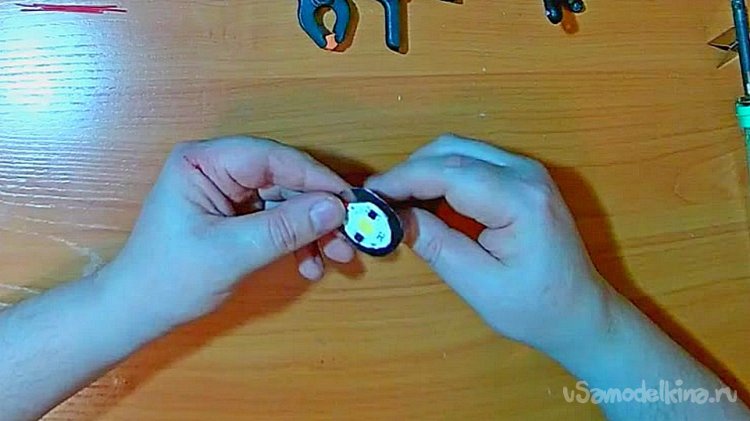

Прижимаем к круглой площадке.

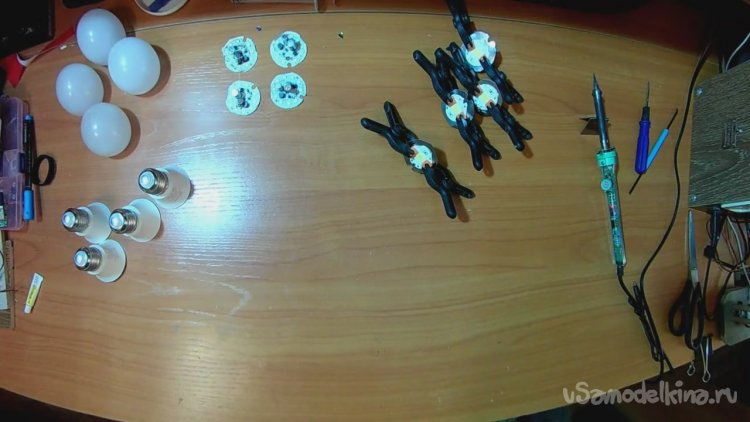

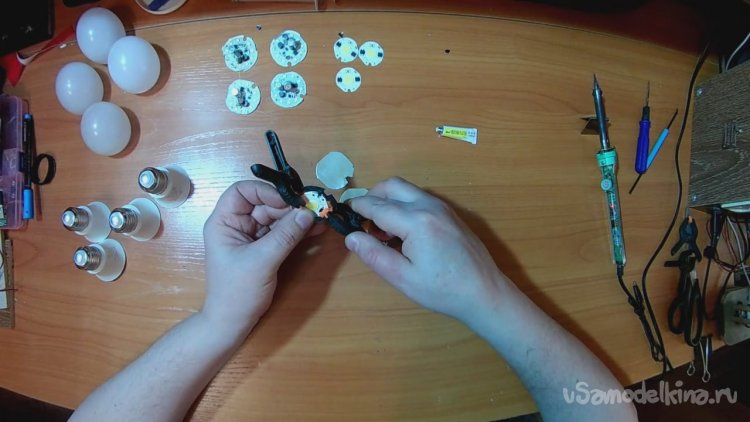

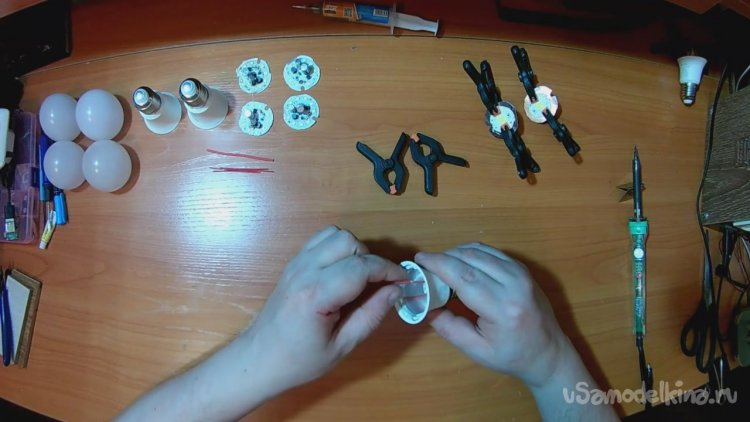

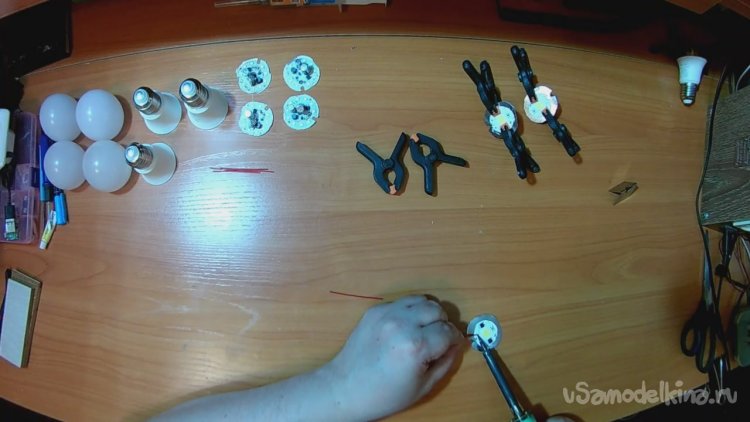

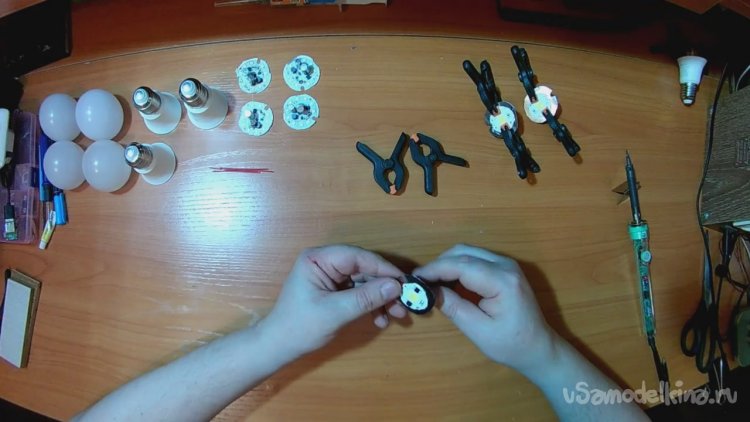

Далее фиксируем зажимами прищепками.
Оставляем сохнуть наши новые модули.
Люди работающие с таким клеем сказали, что полное высыхание клея происходит через 12 часов. По факту у меня клей сох где-то 7-8 часов. Этого хватило, что бы продолжить монтаж модулей в лампочку.
Глава четвёртая: Пайка новых светодиодных модулей к цоколю лампочки.
Вот тут вылезла проблема, проводки идущие от цоколя с внутренней стороны очень уж коротковаты и их неудобно будет паять к модулю. Поэтому буду наращивать их.

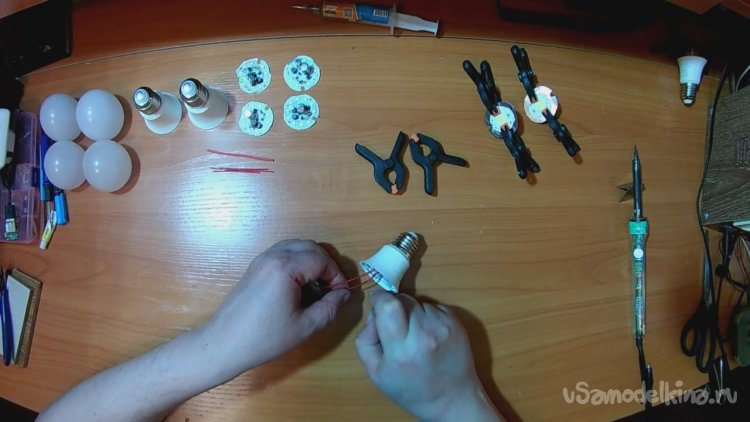

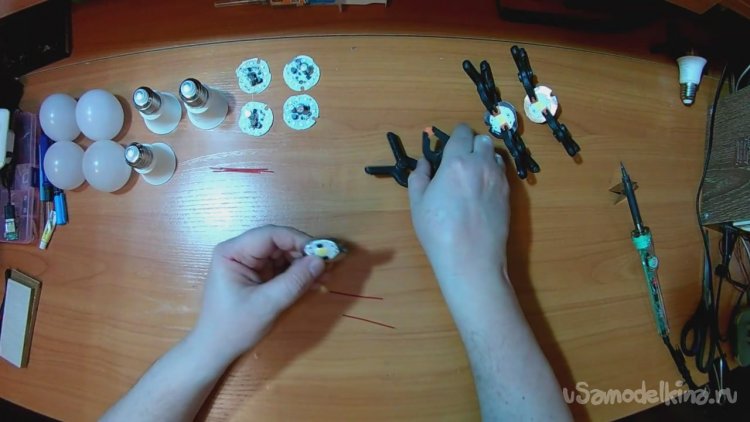

Возьмём проводки залуженные по концам.

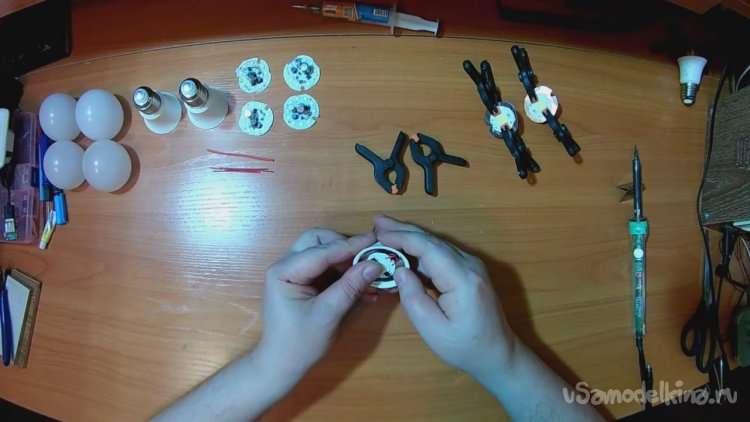

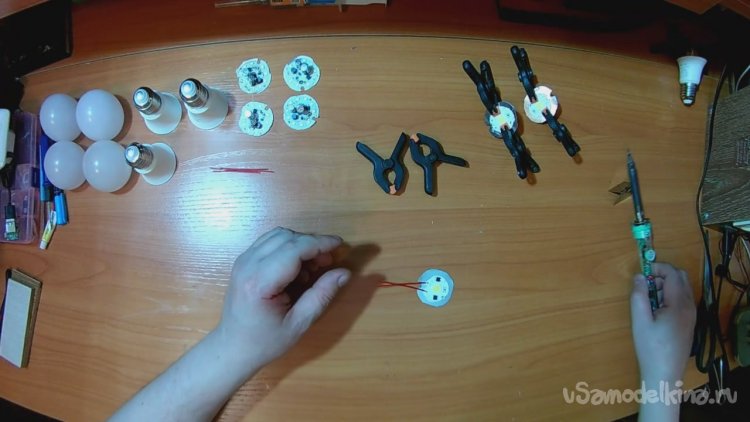

И припаяем к модулю с помощью паяльника и паяльной пасты.
Заведём провода в выемку на подложке.

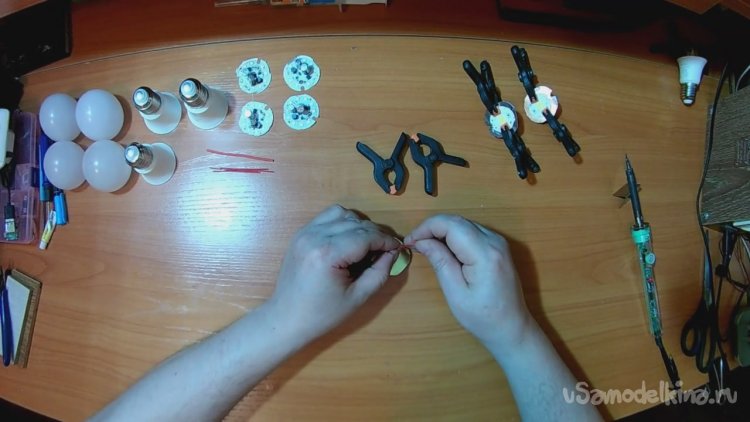

Далее наденем на провода термоусадочные трубки.
Подготовим провода к спайке.

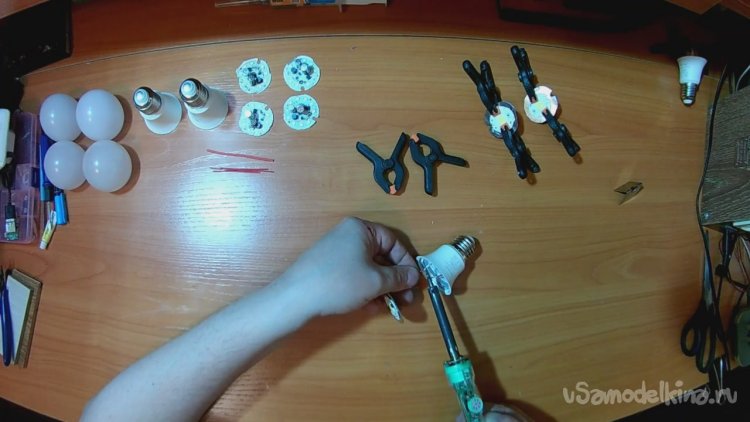

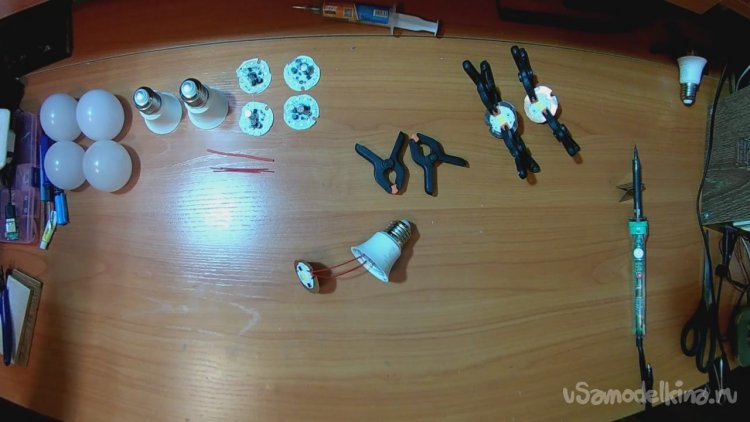

Затем спаяем с проводами идущими от цоколя.
Сдвинем термоусадочные трубки на место спайки проводов.
С помощью зажигалки усадим трубки на проводах.
Этап спайки на этом завершён.

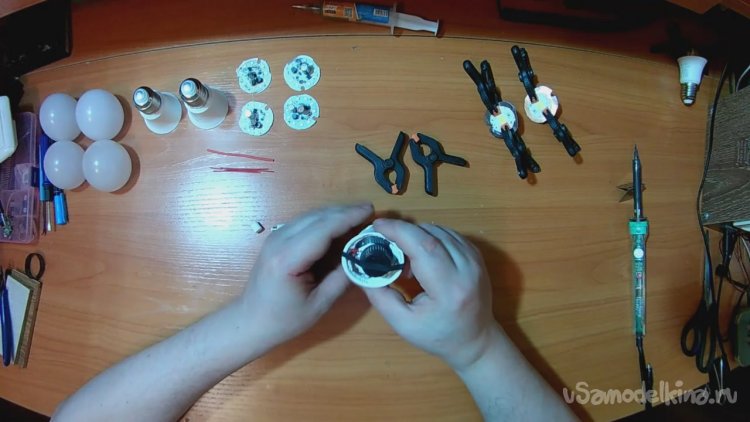

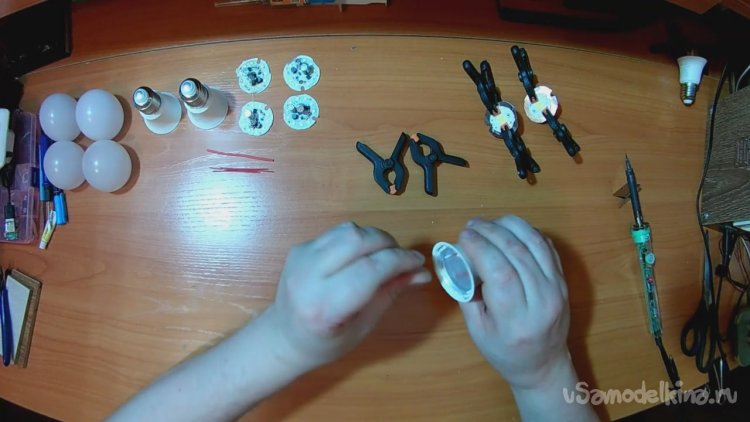

Далее прячем провода внутри корпуса лампочки и прижимаем светодиодный модуль к корпусу.

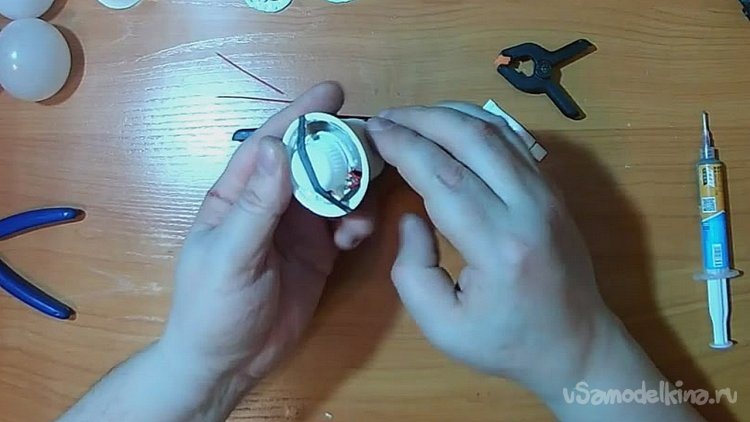

Затем берём теплопроводящий клей и наносим его по радиусу модуля, в месте соприкосновения модуля с корпусом лампочки.

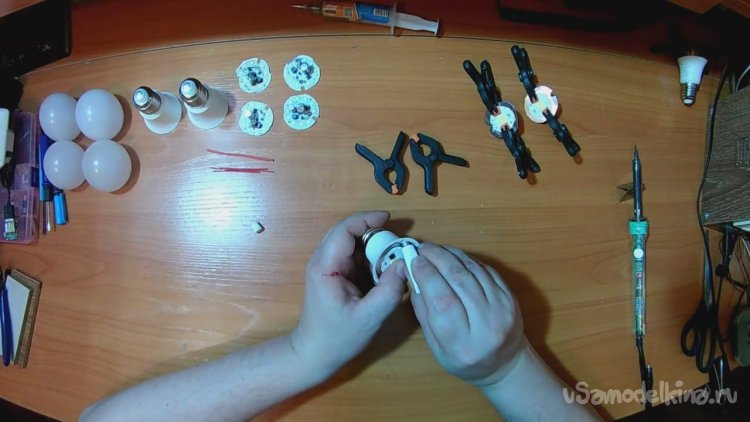

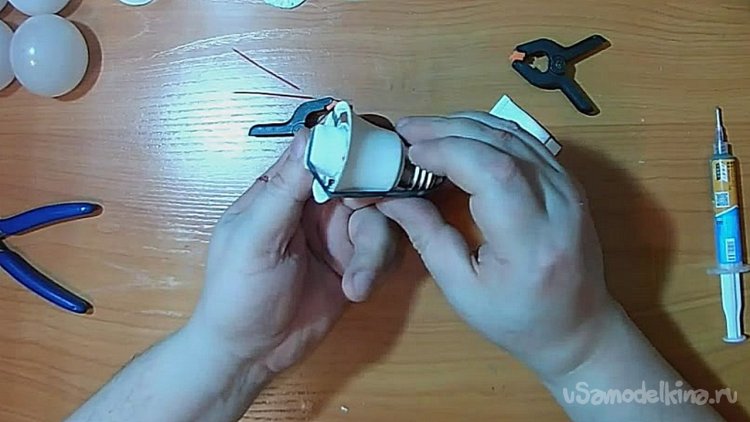

Теперь надо как-то прижать всю конструкцию, что бы клей мог схватиться. Для этого придумал такой споб прижима: взял резинку от камеры шириной 5 миллиметров и пластмассовую крышку от медицинского спирта и зафиксировал светодиодный бутерброд к основанию лампочки.
Такие же действия повторил с остальными светодиодными модулями.
Всё зафиксировано надёжно.
Оставил всё это высыхать на пару тройку часов, если честно не помню сколько времени прошло, но около того. Тут главное что бы клей не сильно высох, что бы можно было рассеиватель без проблем надеть на основание. Можно было конечно сразу вставить рассеиватель, но тогда он бы приклеился к основанию намертво, а у меня цель была такая, что бы конструкция лампы была разборная. Что бы если светодиодный модуль сгорит его можно было опять поменять.
Глава пятая: Сборка и проверка лампочек.

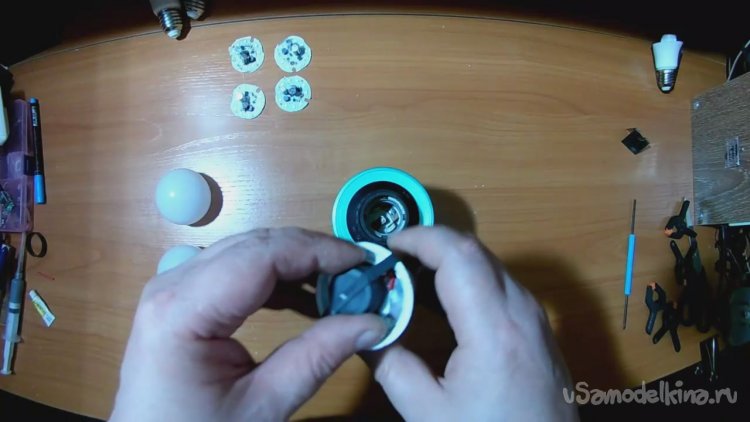

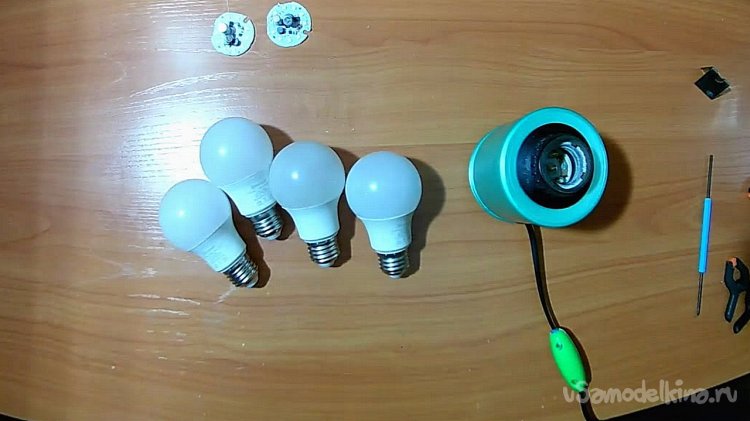

Через несколько (2-3) часов решил собрать и проверить все лампы. Даже ради проверки на камеру собрал из пластикового стакана, что-то типа стэнда с патроном.

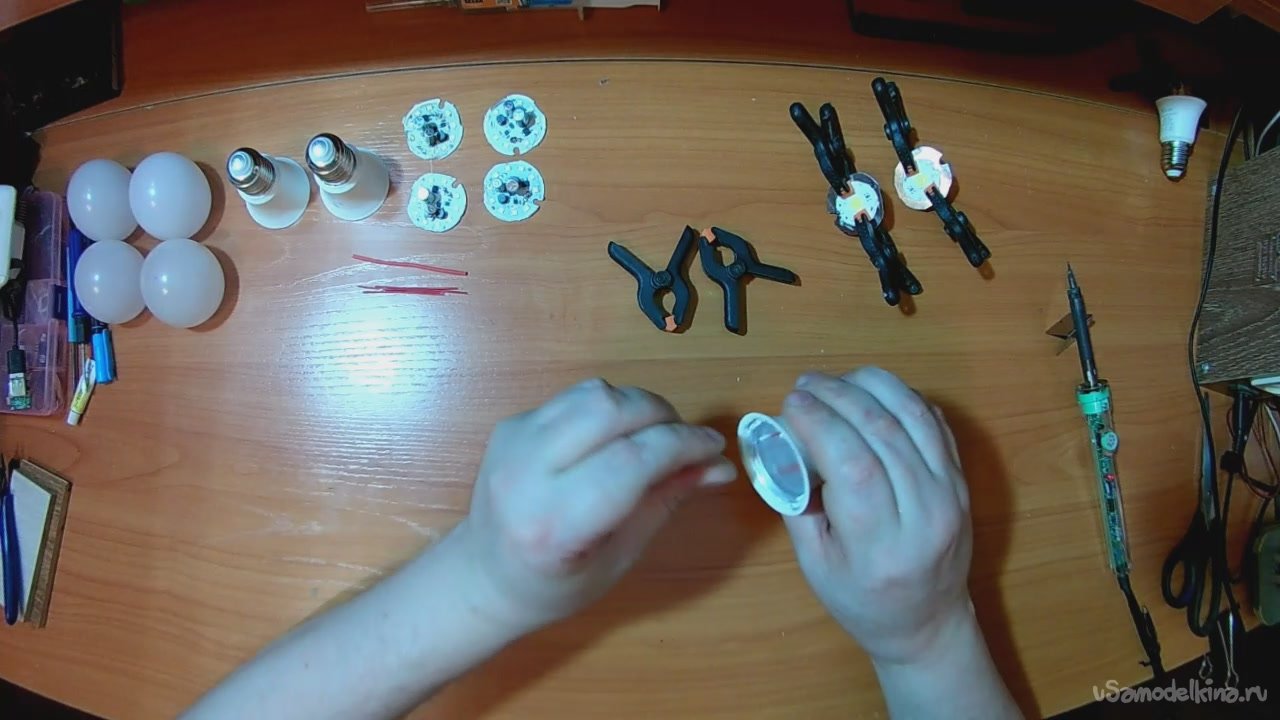

Разобрал первый бутерброд. Убрал то бишь резинку с крышкой.
Клей конечно не до конца высох, но держит нормально.

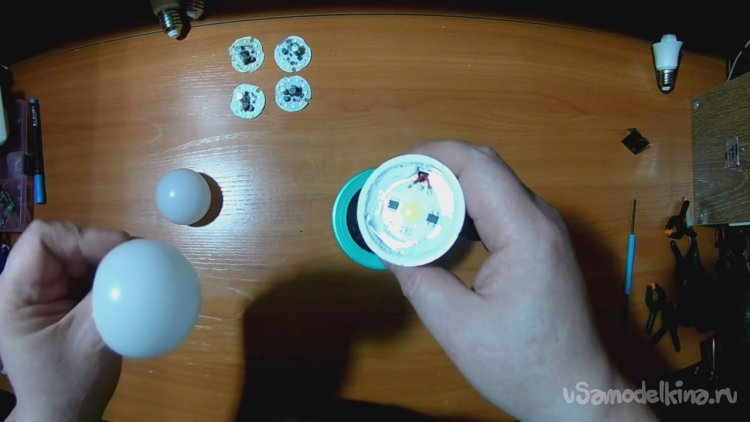

Главное сам модуль отлично склеился и готов к испытаниям.

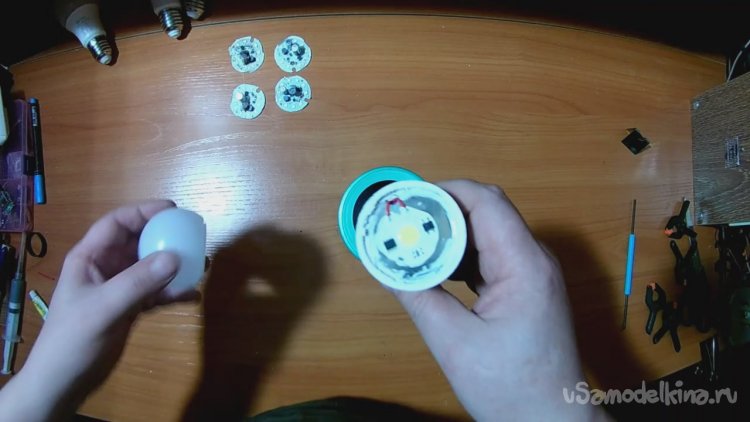

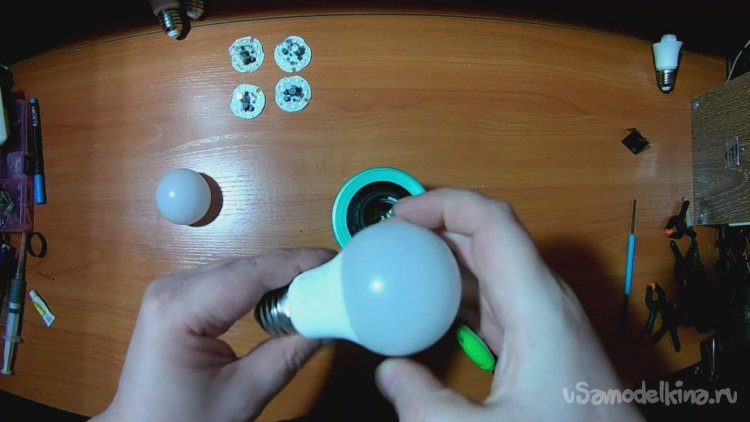

Установил рассеиватель на корпус лампочки.

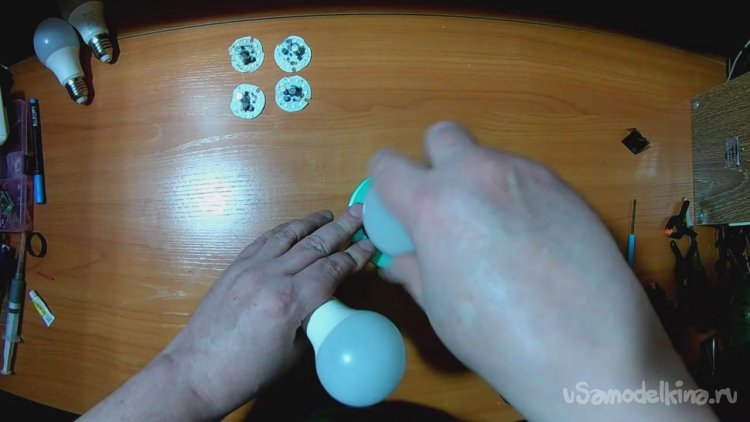

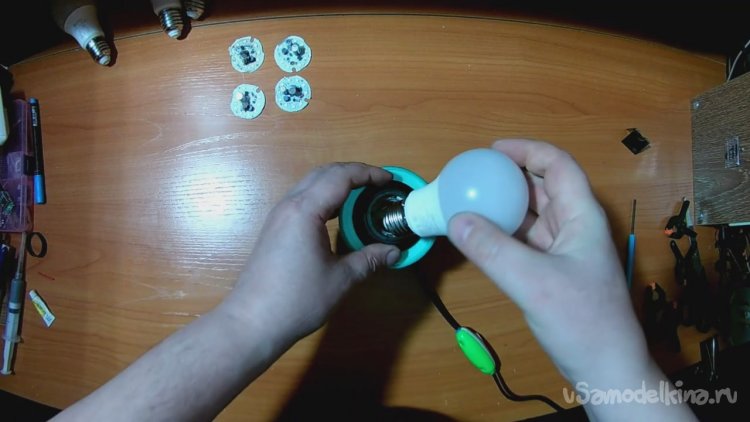

Вкрутил в патрон первого пациента.

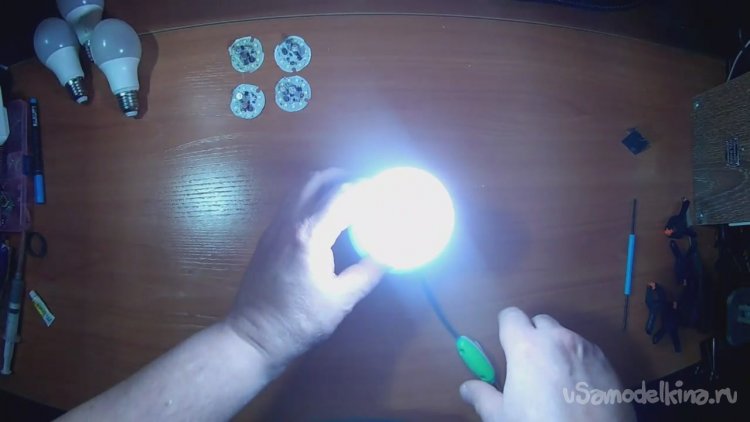

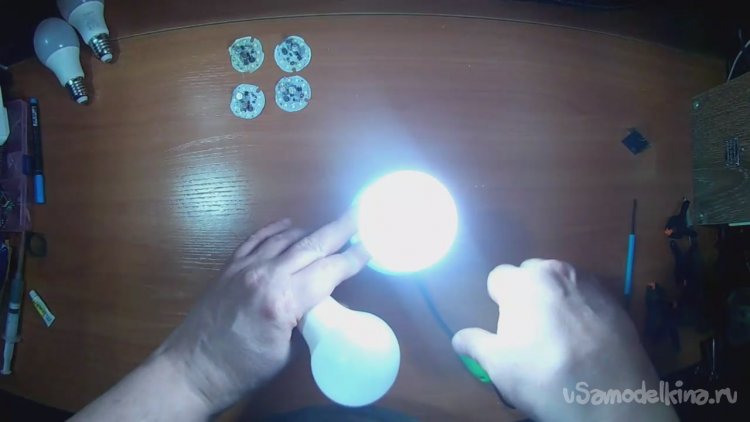

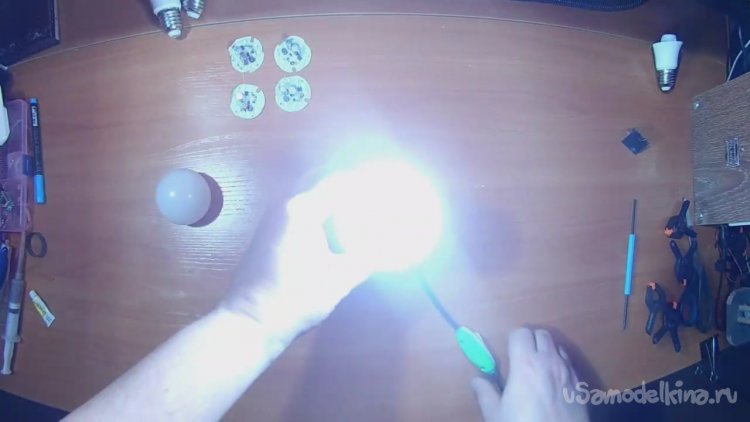

Работает! Отлично!
Разобрал второй, третий, четвёртый бутерброды, поставил рассеиватели.
Ну и по проверенной схеме: Вкрутил, проверил, выкрутил!)

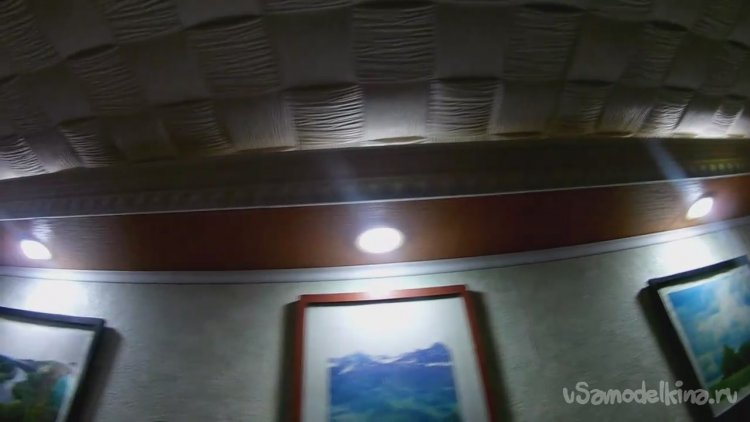

Подключил все лампочки к своей системе освещения комнаты.
Ну теперь заживём!) Светло и комфортно!
На этом всё! Всем здоровья и добра! До новых встреч на борту!)
И заходите в гости почаще, будет ещё много интересного!
