Третий вариант светильника с колоннами, снова на подарок, крестнице. Предыдущие варианты можно посмотреть по ссылка1 и ссылка2. В этот раз решил сделать три колонны, фигурок собачек, как и в предыдущем светильнике две.
Для самоделки понадобится:
- Пенопласт.
- Три RGB светодиода с встроенным контроллером.
- Три резистора для ограничения максимального тока светодиодов по 56 Ом каждый.
- Провод от мышки с разъемом USB.
- Отрезки многожильного провода.
- Крышечки от сока 6 шт.
- Отрезки белой полипропиленовой трубы.
- Акриловые краски.

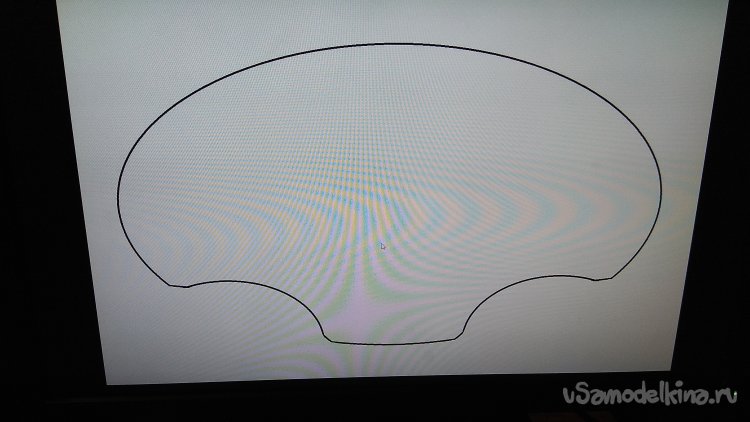

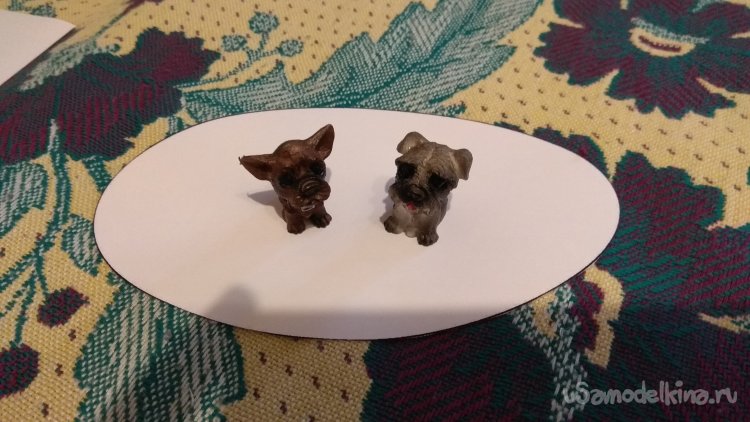

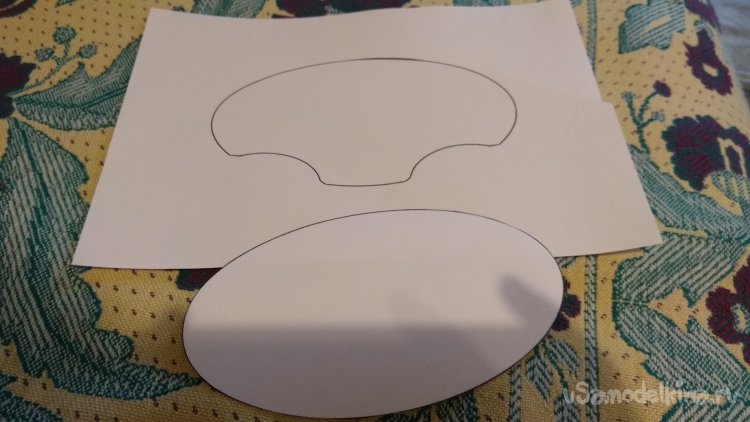

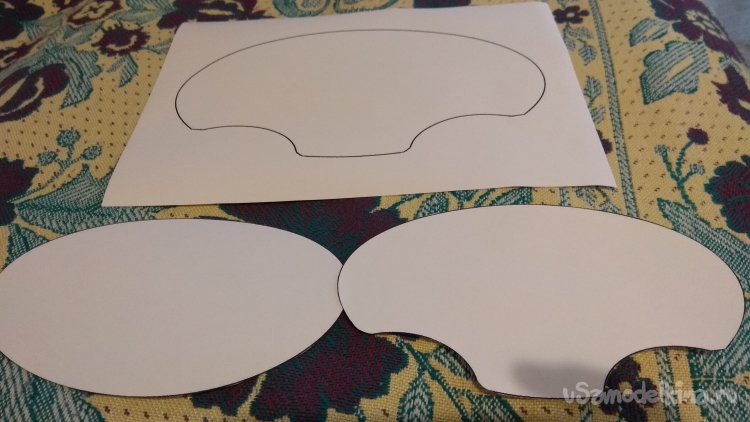

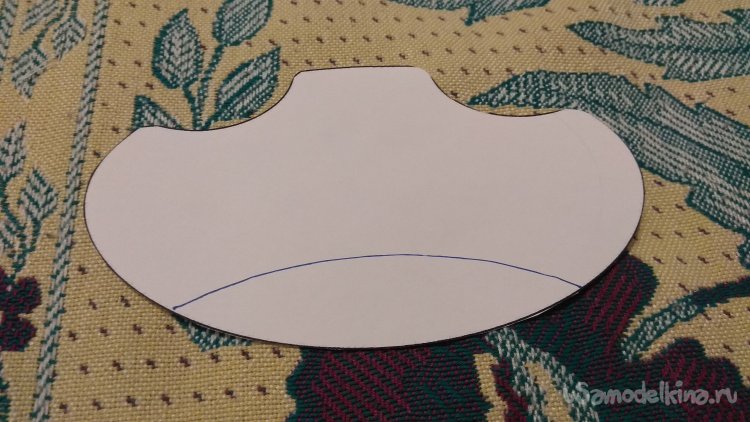

В программе Paint нарисовал овал для разметки основания и распечатал. Овал оказался немного великоват для фигурок собачек. Рисую овал поменьше. Так как колонн будет три, можно поэкспериментировать с верхней деталью светильника с учетом третьей средней колонны.
В этот раз в качестве материала основания и верха использую пенопласт. Он имеет ячеистую структуру, что позволит упростить изготовление самоделки, ведь для ее изготовления у меня есть в запасе всего несколько часов вечера одного дня и несколько часов утра второго дня.

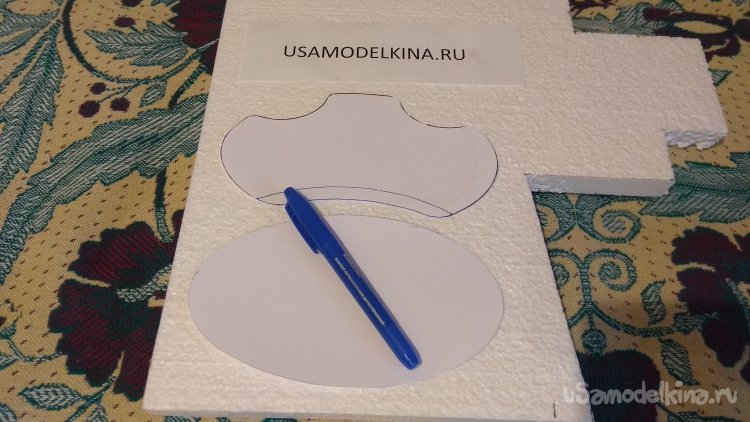

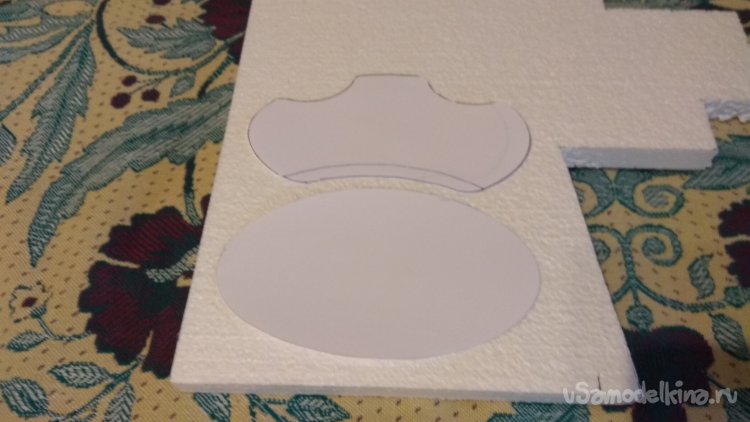

Прикладываю шаблоны к пенопласту, обвожу маркером.

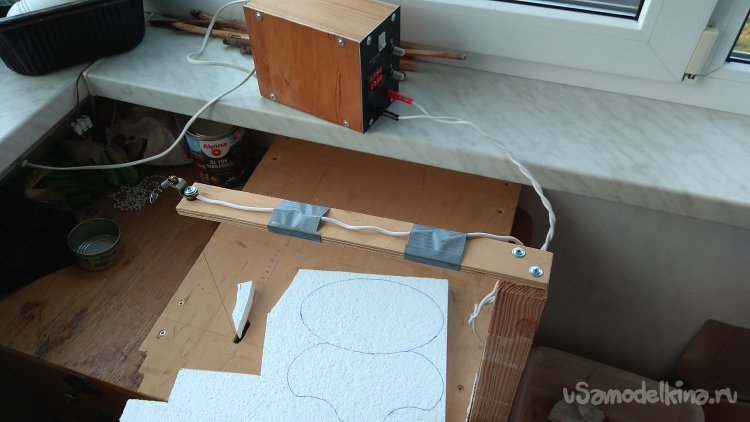

Для вырезания использую Приспособление для резки пенопласта.
Особо точно вырезать заготовки не стремился, во-первых, это самоделка, во-вторых, будет дополнительная обработка краев паяльником.

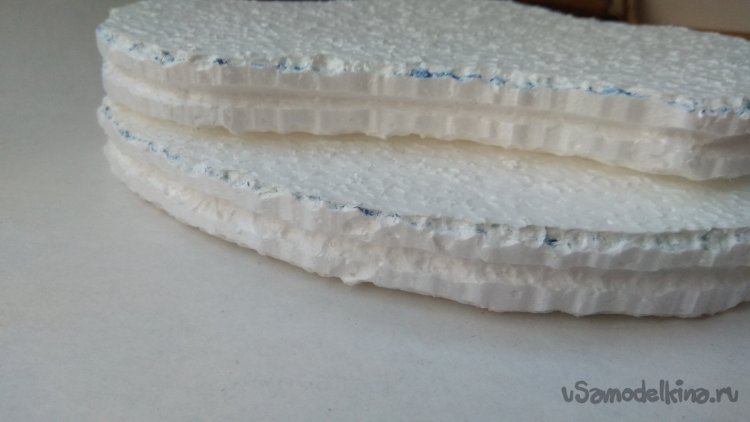

Вот так получилось:
Оставшиеся следы маркера не помешают, после покраски их видно не будет.

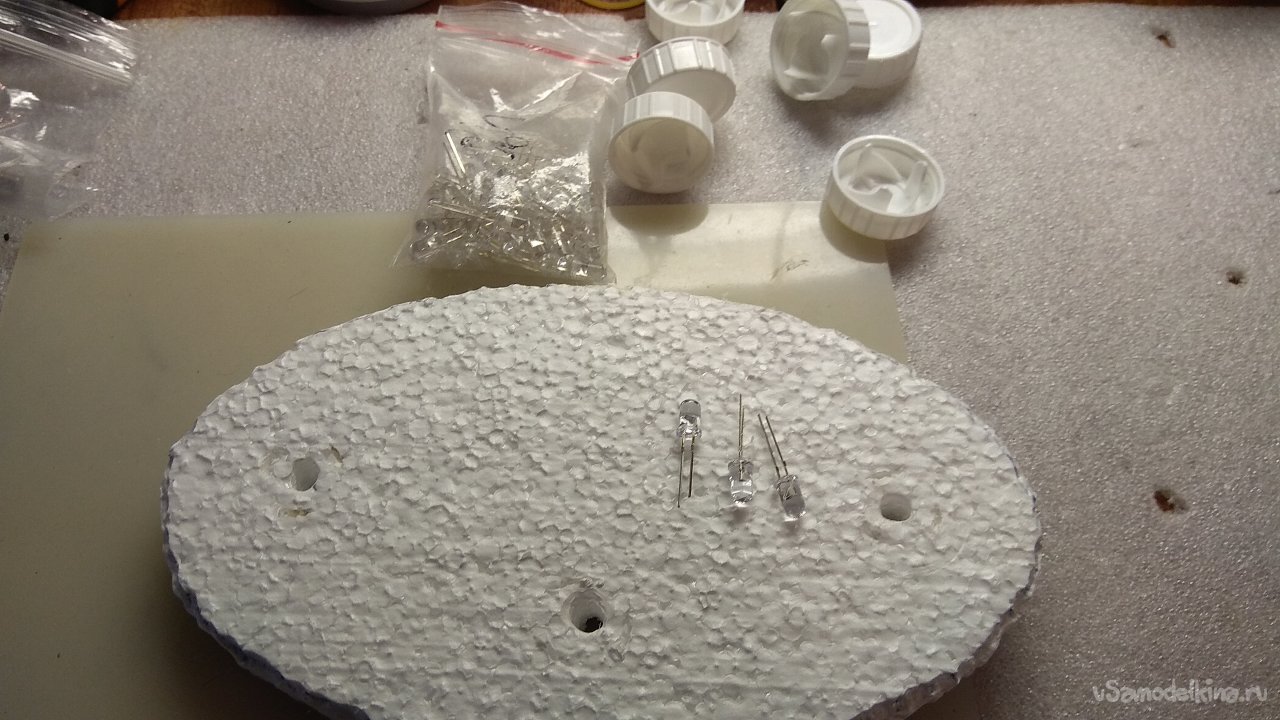

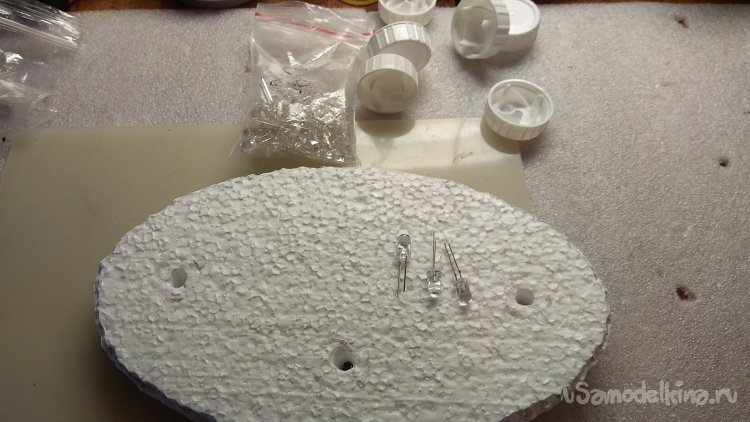

Следующий этап - подсветка. Размечаю и проплавляю паяльником отверстия для проводов светодиодов.

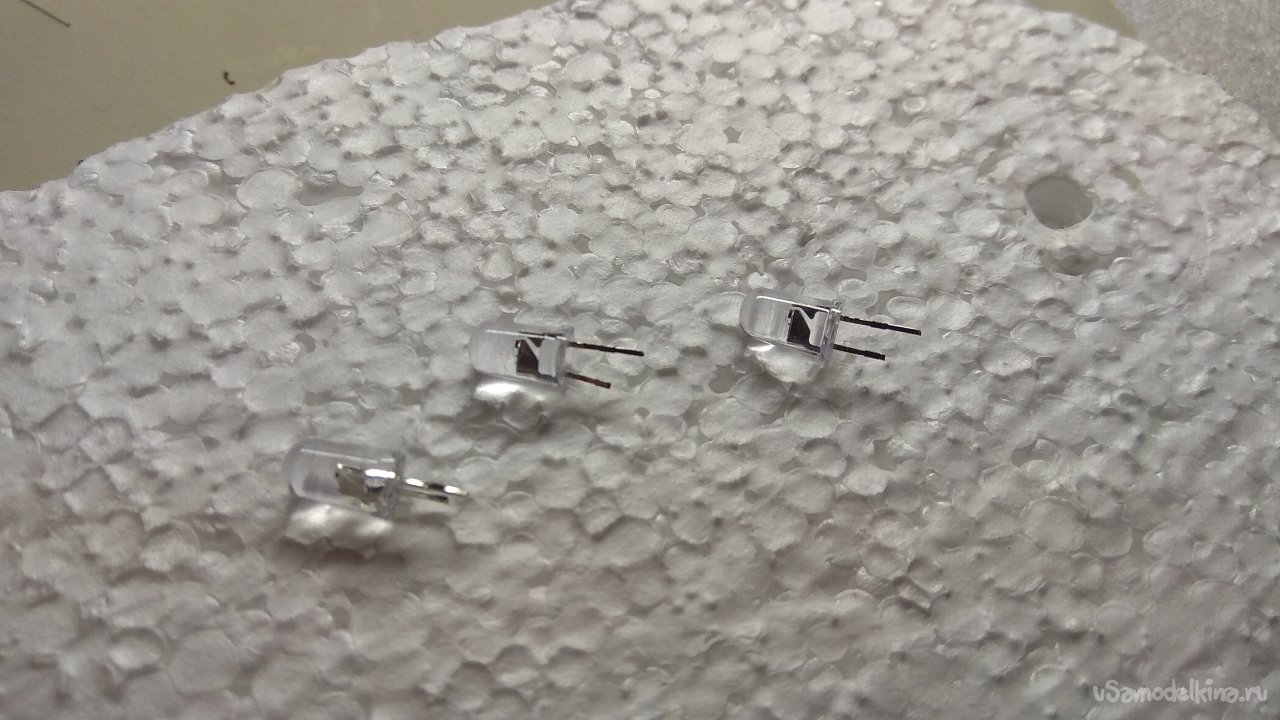

Светодиоды перед монтажом обязательно проверяю, подав на них напряжение 3,5 Вольта:

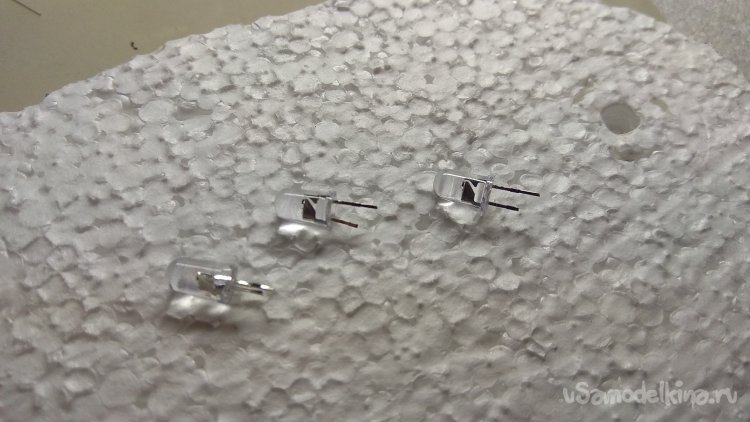

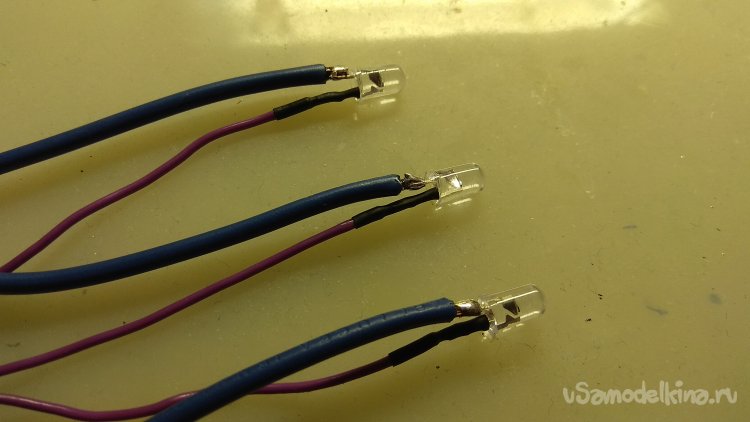

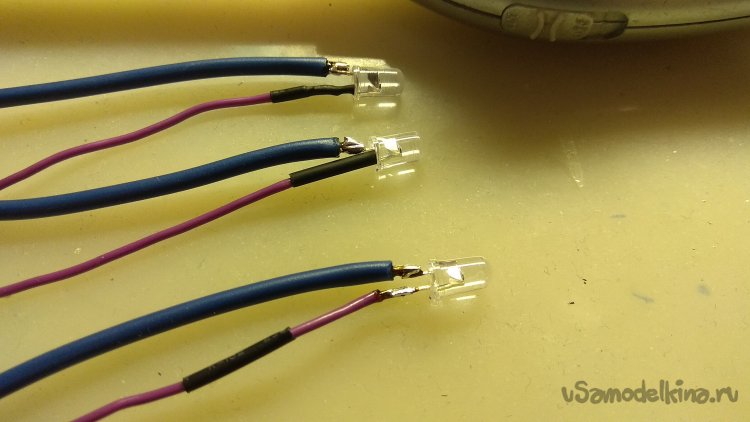

Ножки светодиодов укорачиваю, оставляя разницу в длине плюсового и минусового проводника, чтобы при подключении не перепутать полярность. К ножкам будут припаяны провода, толстые провода для дополнительного отвода тепла к коротким минусовым контактам, тонкие провода к длинным плюсовым контактам светодиодов.

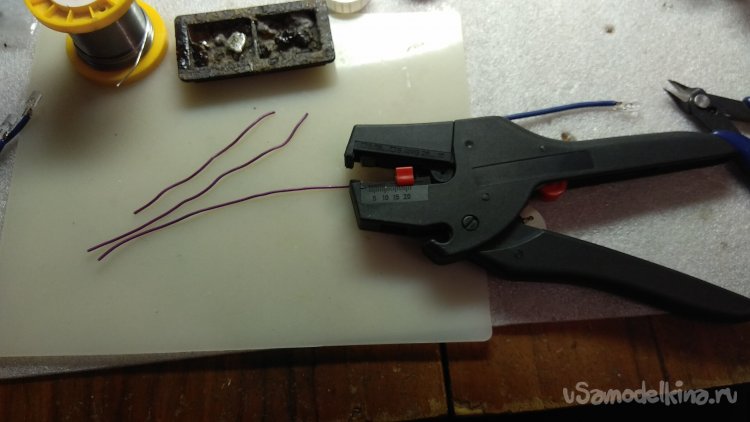

Подготавливаю отрезки проводов. Для зачистки удобно пользоваться специальным инструментом. Это китайская копия известного инструмента, не совсем удачная, не разжимаются первыми ножи при отпускании ручек, как в оригинале, похоже надо заменить одну пружину.

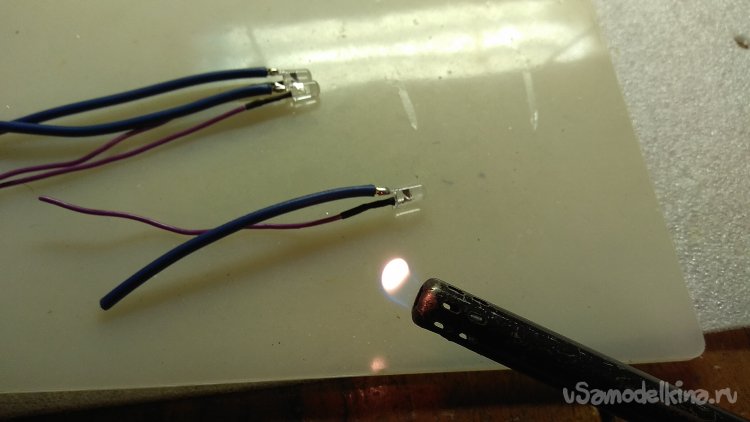

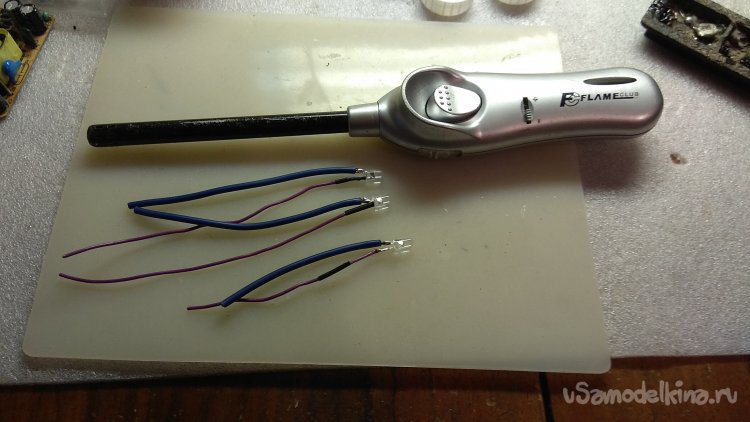

Для усаживания изолирующей термоусадки много лет пользуюсь газовой зажигалкой, быстро и удобно. Слабым местом у нее оказался пластик рычага кнопки, которая открывает клапан и давит на поджигатель.

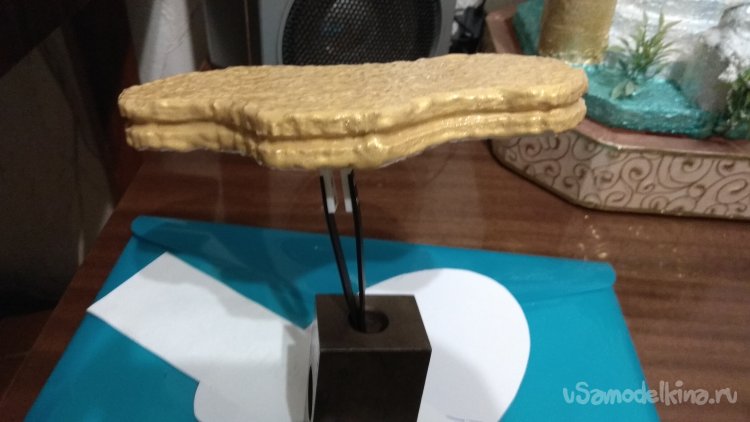

Осталось минут 15, и надо ехать на работу. Приступаю к покраске. Верх крашу акриловой краской, цвет золото. В качестве держателя для покраски верха использовал пинцет, воткнул его туда, где будет приклеиваться крышка колонны. Первая деталь покрашена.

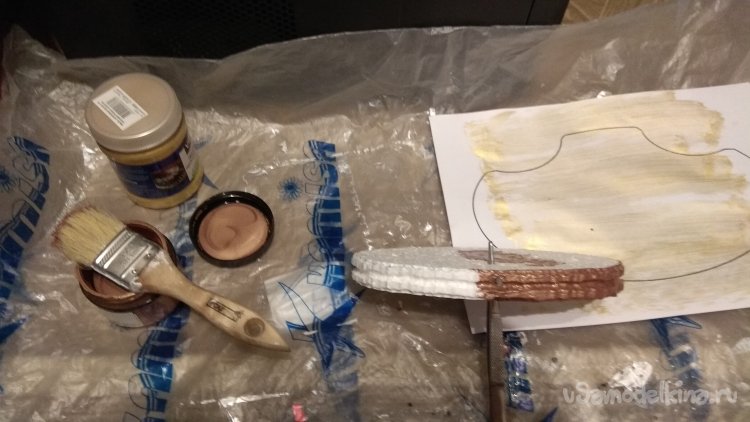

Мою кисточку и приступаю к покраске нижней части. Цвет бронза. Второй пинцет в помощь.

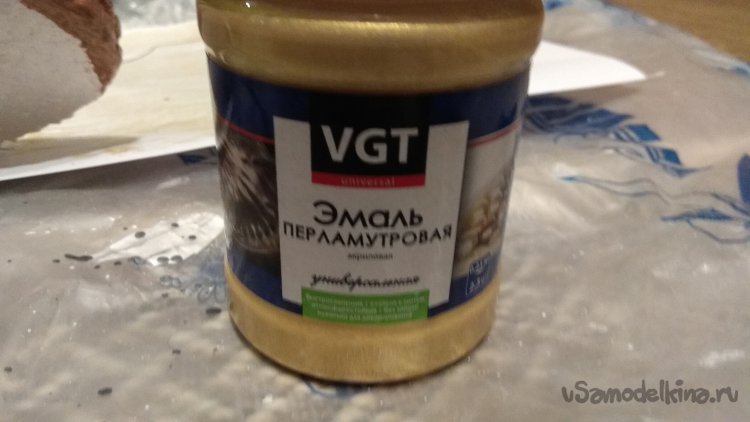

Краску использую VGT, покупал в местном строительном магазине:

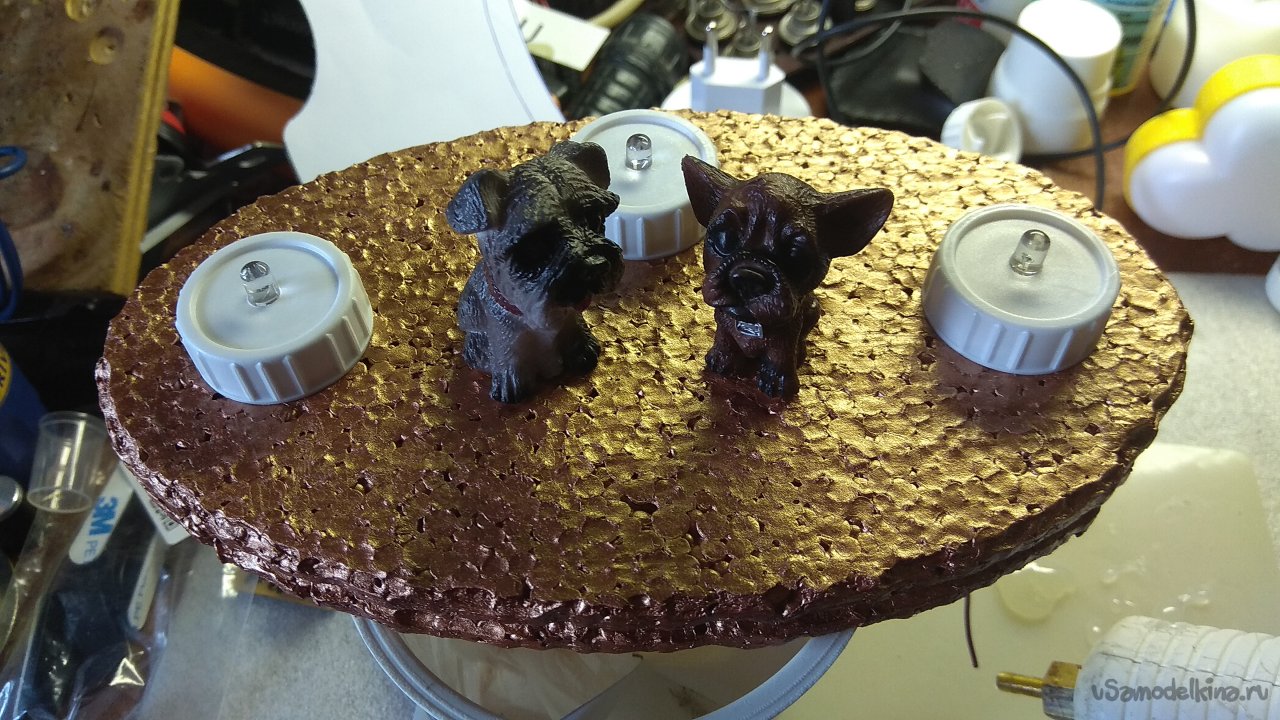

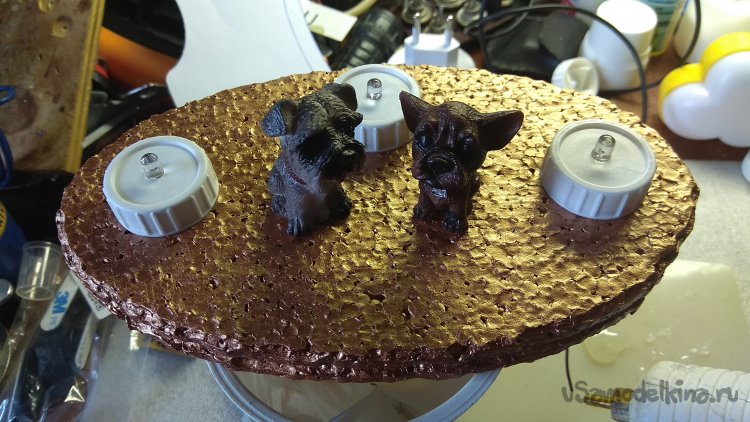

Утро следующего дня. Краска практически полностью высохла, чуть не досохли только крупные капли в проплавленных пазах деталей. Просверлил в крышечках от сока отверстия диаметром 5 мм, откусил у крышечек торчащие зацепы, чтобы не мешали приклеиванию крышечек. Вклеил термоклеем в крышечки светодиоды. Эти шаги не стал фитографировать, они подробно освещены в предыдущих статьях. Вставив провода светодиодов в отверстия основания, приклеил крышечки к основанию. Примерил и приклеил фигурки собачек.

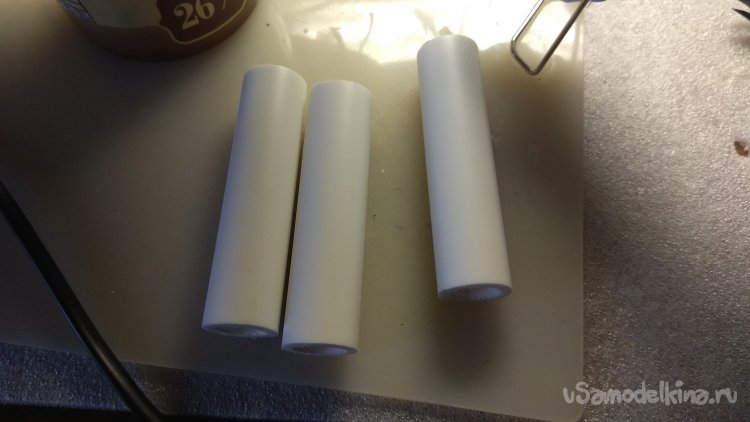

Отрезал три заготовки колонн, длину трубок подбирал визуально так, чтобы светильник выглядел гармонично.

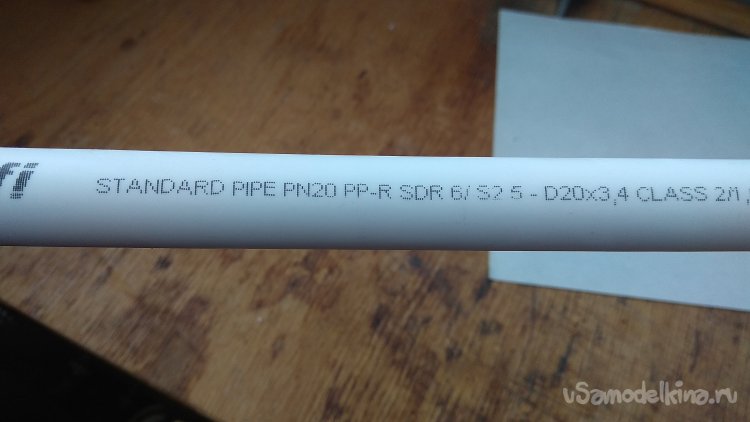

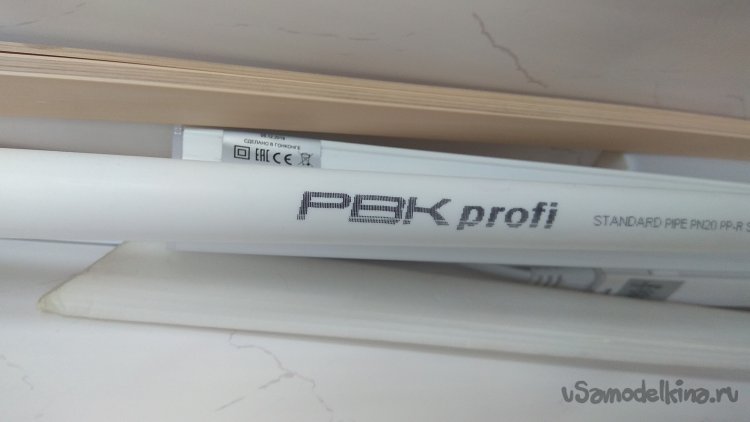

Полипропиленовая белая труба бывает и лучшего качества, чем та, которую я использую. У трубы толи неравномерное перемешивание красителя, толи неравномерная толщина стенки, что приводит к неравномерному рассеиванию света. Мне раз попался отрезок хорошей белой трубы, из которой я делал первый светильник с колоннами, а эта не такая хорошая.

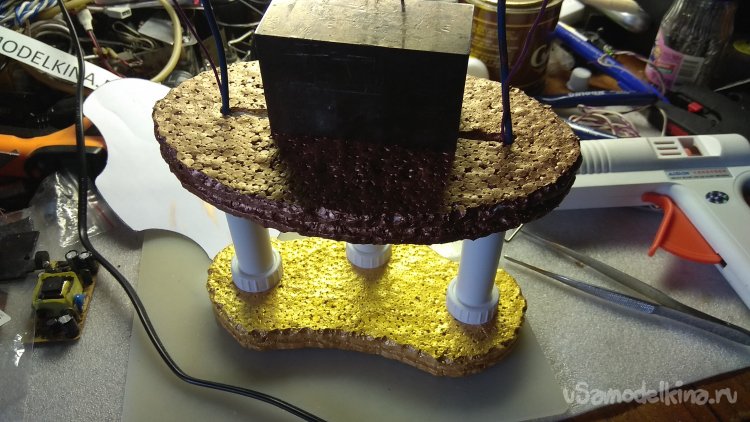

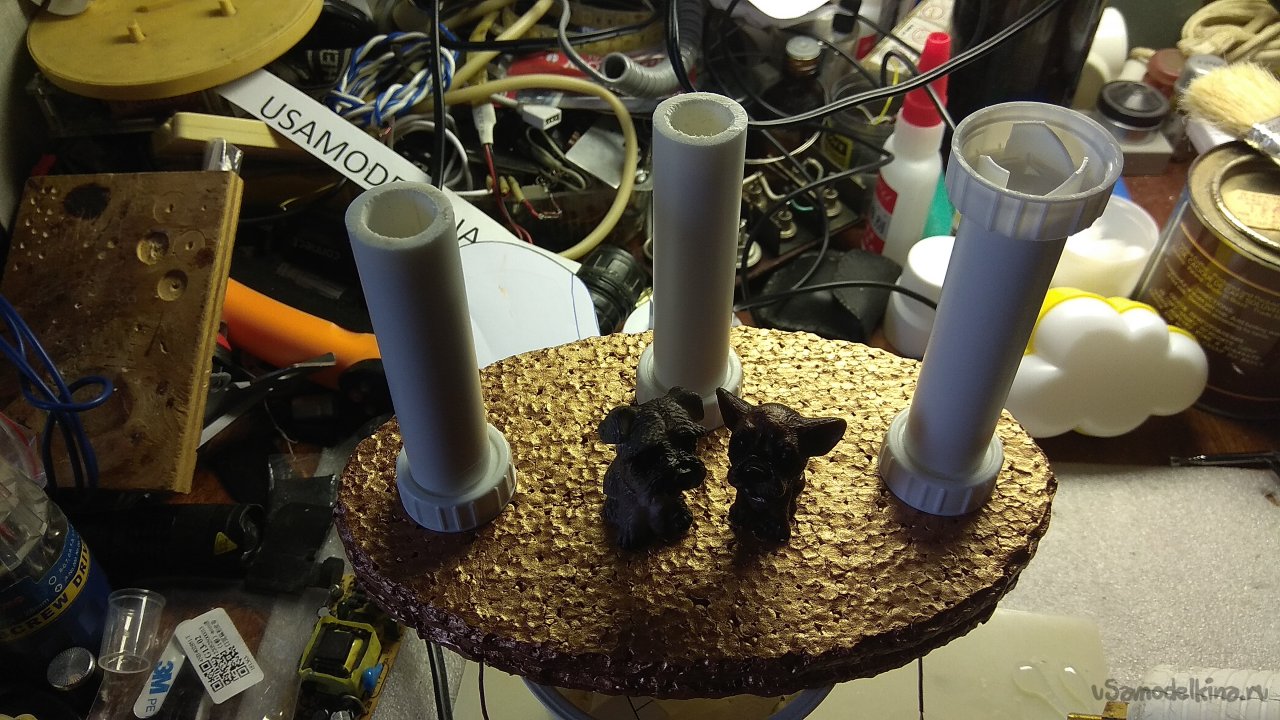

Приклеил термоклеем колонны, верхние крышечки и верхнюю часть светильника.

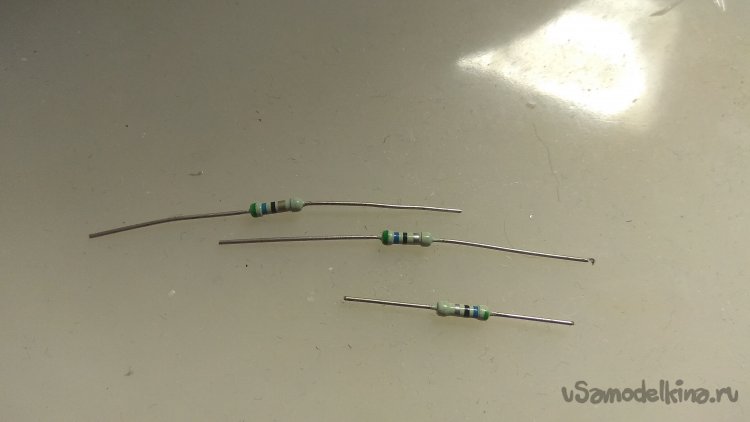

Займемся подсветкой. Резисторы для ограничения тока RGB светодиодов:
Откусываю и зачищаю Толстые минусовые провода.

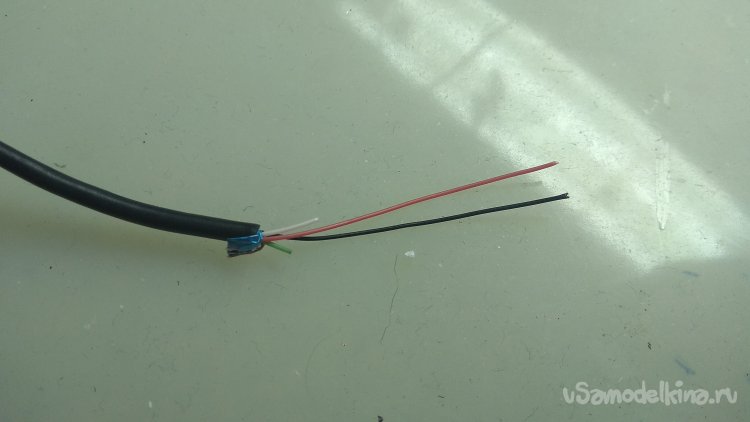

Подготавливаю провод от компьютерной мышки. Для питания светильника нужны красный и черный проводники, остальные откусываю немного на разном расстоянии, чтобы после изоляции термоусадкой проводники не замыкались.

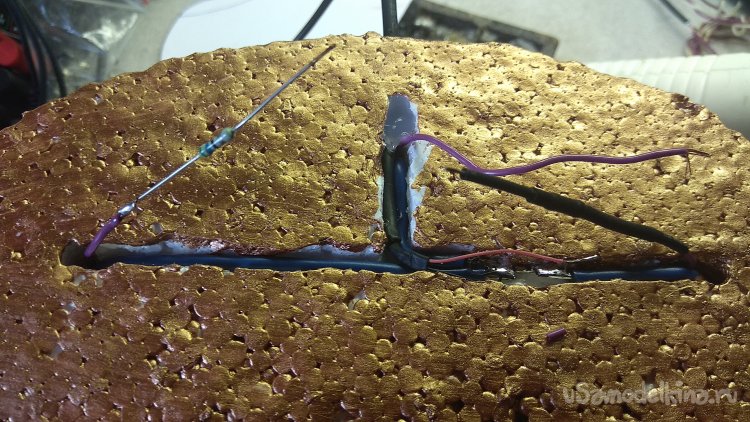

Соединил пайкой минусовые провода и припаял к ним черный минусовой проводник питающего провода. К плюсовым проводам, идущим от светодиодов, припаял резисторы, изолировал их термоусадкой.

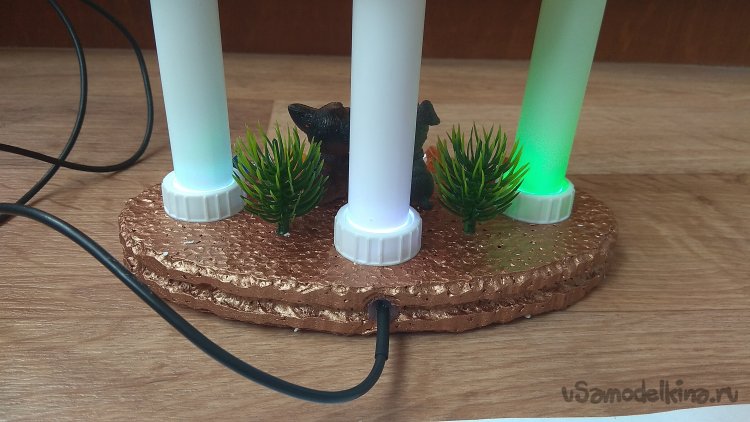

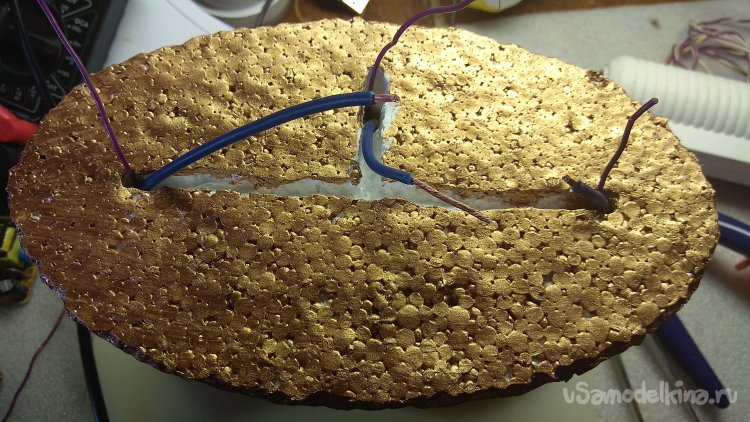

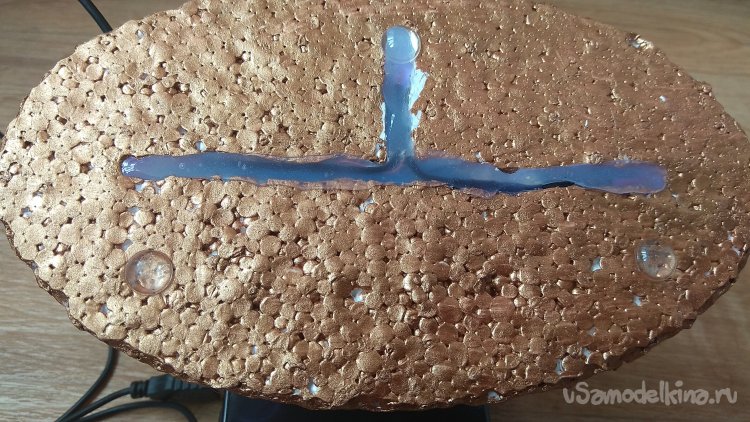

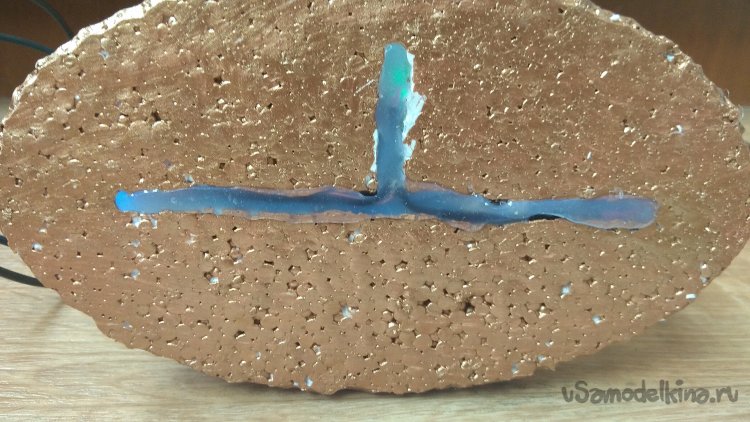

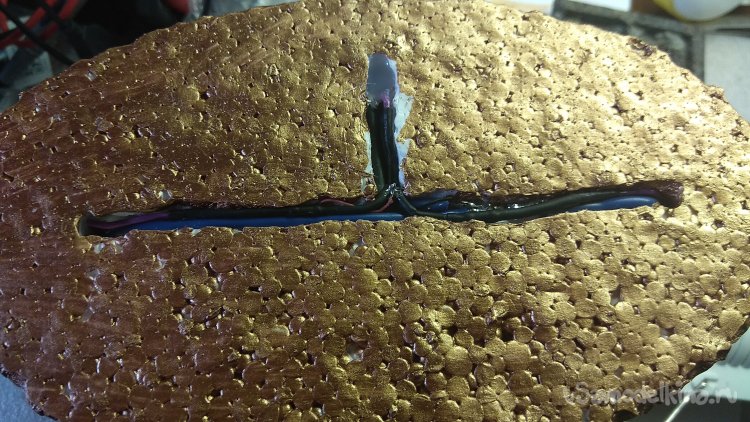

Соединил вторые концы резисторов вместе и припаял к точке их соединения красный плюсовой проводник питающего провода. Проверяю работу подсветку - работает. Залил канавки и провода в основании термоклеем и приложил к силиконовому коврику для пайки, отсывший термоклей от кооврика легко отлипает.
Приклеил к основанию самоклеящиеся силиконовые ножки. Покупал в строительном магазине.
Украсил светильник пластиковыми цветными камушками и растениями. Покупал на Алиэкспресс.
Сверху приклеил три больших камня. Пред приклеиванием пришла мысль сделать отверстия, чтобы камушки подсвечивались светом от колонн.

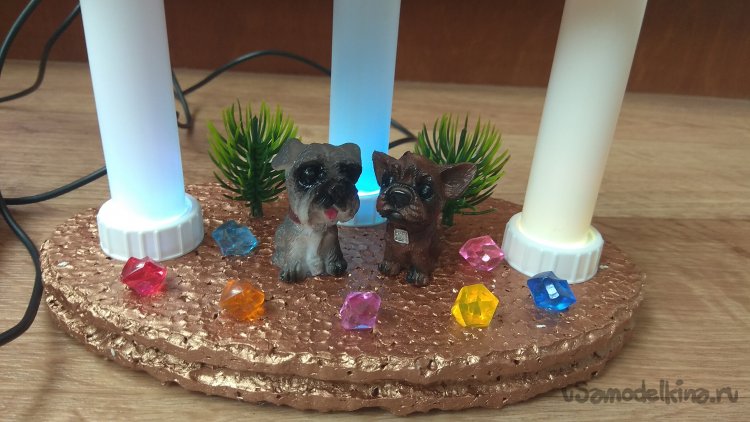

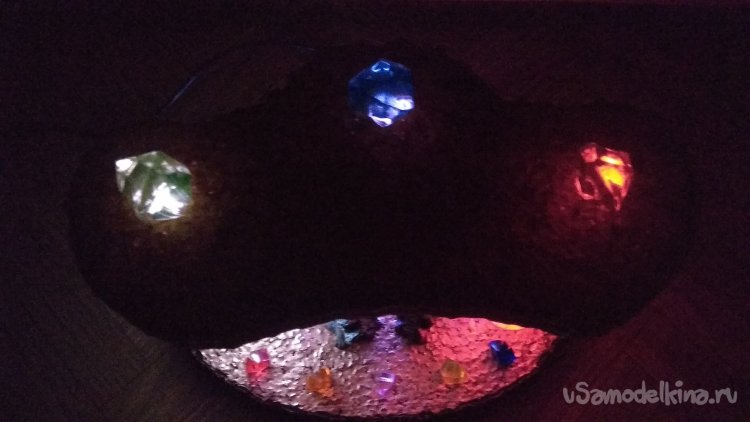

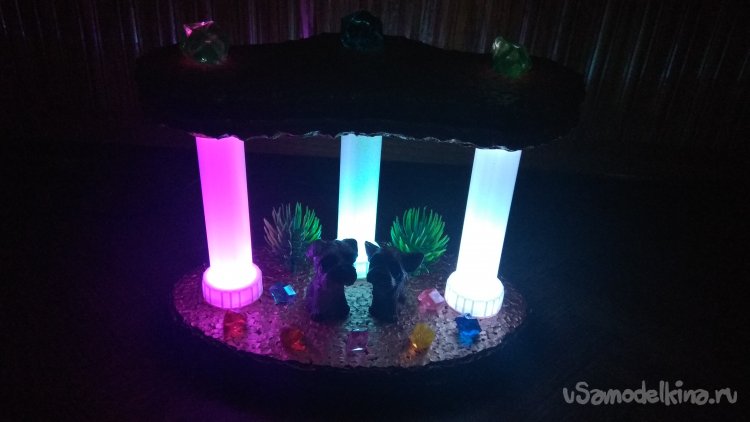

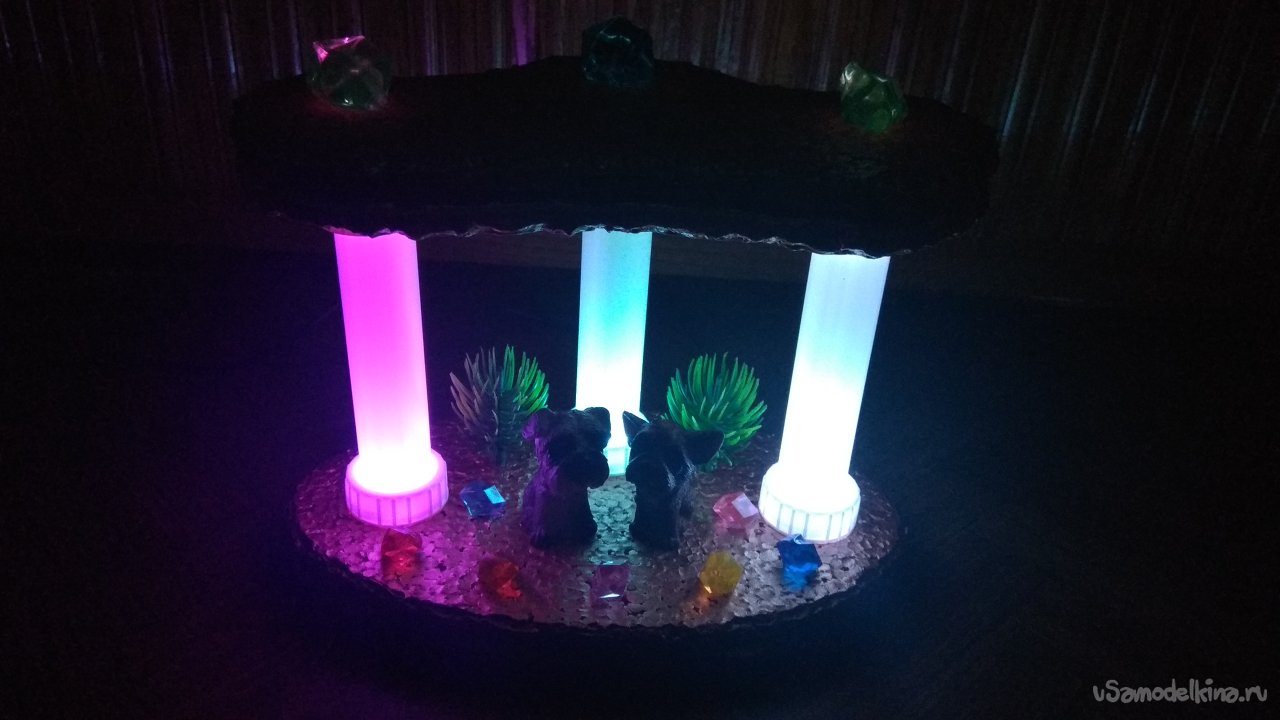

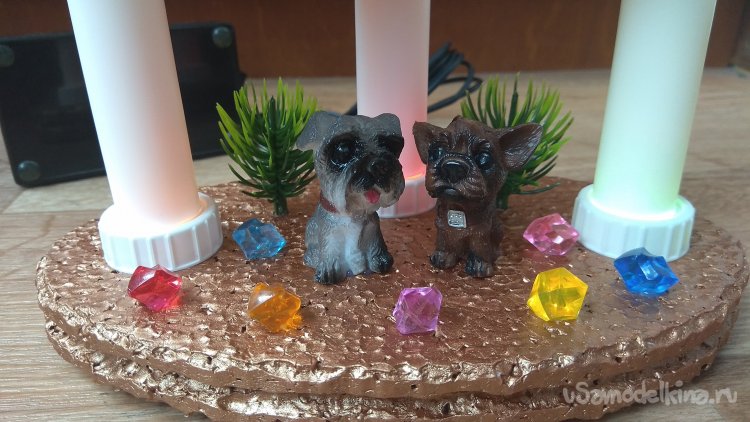

Вот так светильник выглядит в темноте. Чтобы верхние камушки светились ярче, можно сделать отверстия в верхних крышечках.

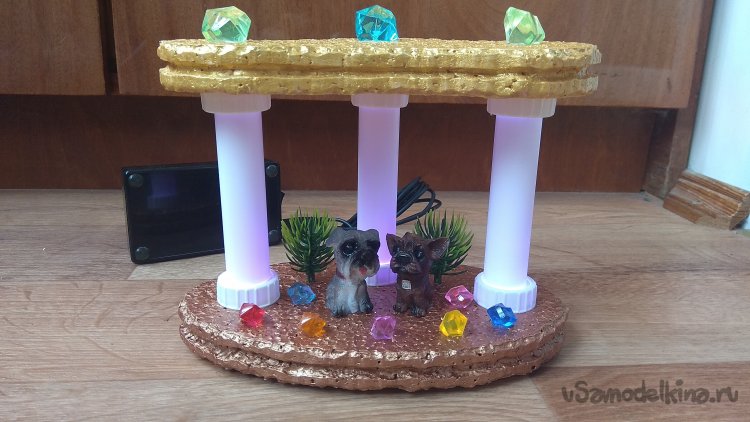

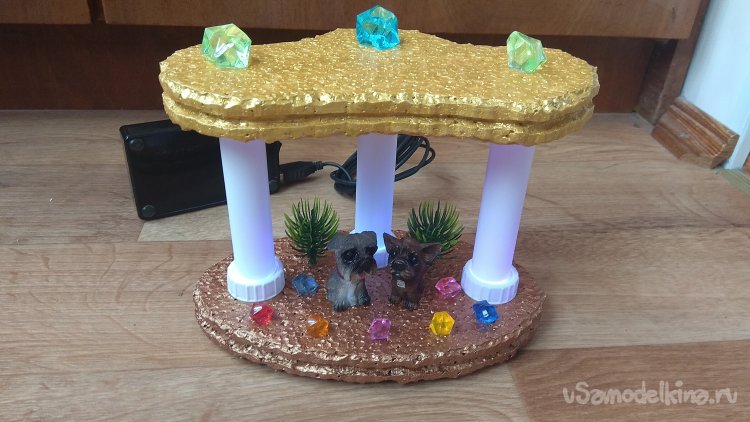

Так светильник выглядит при дневном свете.
Недостатки конструкции:
- Пластмассовые камушки удешевляют вид светильника.

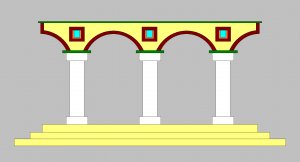

- Из-за средней колонны пришлось сдвинуть собачек вперед, что привело к тому, что в темноте их мордочки немного плохо видно. Можно было конечно их разделить и углубить, расположив каждую собачку между своих колонн, но мне хотелось их посадить поближе друг к дружке, так сказать символ дружбы. Что можно было сделать: использовать дополнительную подсветку, как например, в водопаде с лестницей и слоном. Там я использовал светодиоды от гирлянды. Применить их можно было либо отдельно, либо расположить под камушками. Хорошая идея для будущих работ.

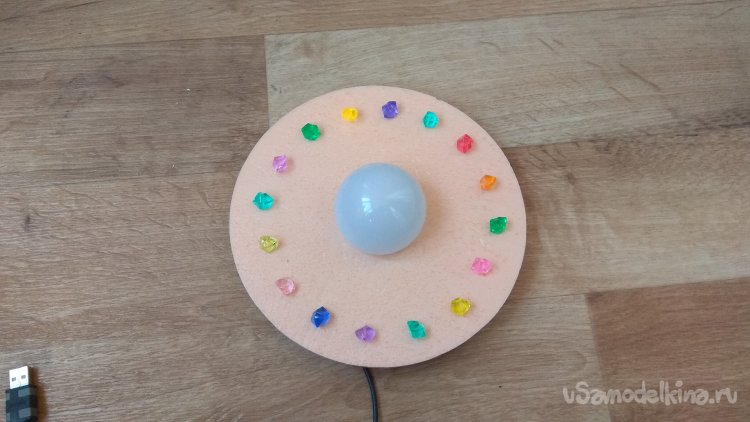

В этот же день еще два дня рождения у близких мне людей: у моей мамы и у двоюродной сестры крестницы. С Днем Рождения мои хорошие! Крестница и ее младшая двоюродная сестра праздновали День Рождения вместе, поэтому, немного украсил Ночник-светильник «Солнышко» и подарил младшей.
