Добрый день, уважаемые авиамоделисты.
Решил показать вам, как я создавал новые авиамодели «Дубль-1» и «Дубль-2».
Не мог отказать себе в удовольствии создать новые авиамодели с несущим, широким фюзеляжем.

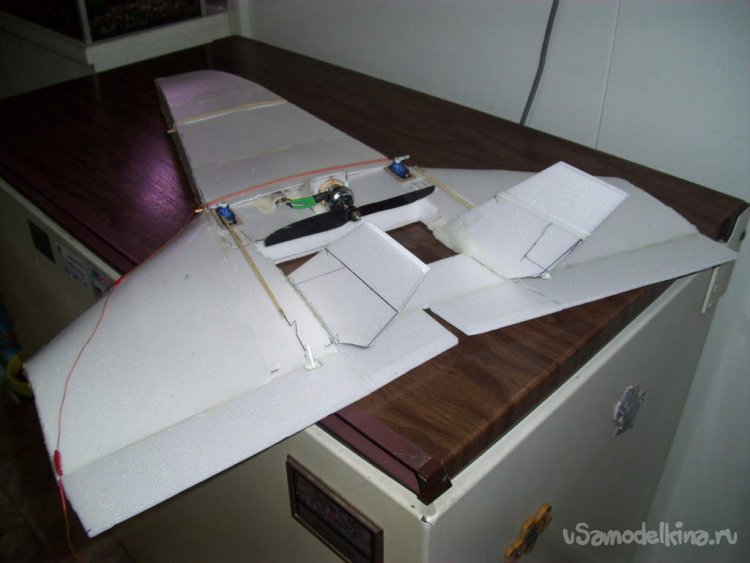

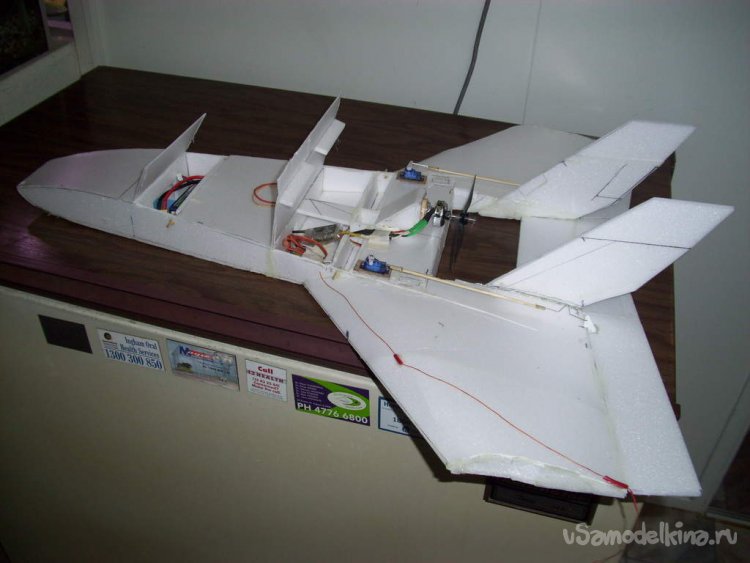

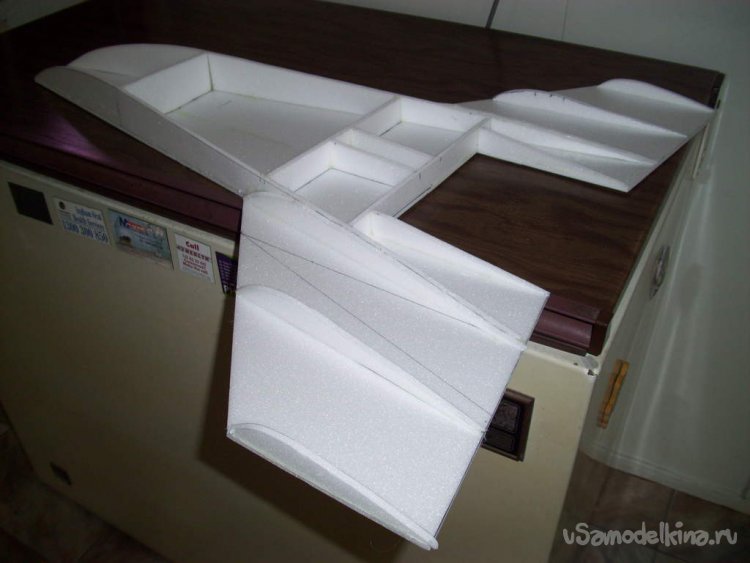

На эту мысль меня натолкнул маленький рисунок, который попался мне в интернете с несколькими фотографиями.
Это то, что касается первой модели.
Вторую модель решил сделать одновременно с первой, так сказать – заодно.
Она имеет, практически, небольшие различия в конструкции.
Основное отличие - это выпуклая нижняя обшивка, так же, как и верхняя, за счёт этого создаётся двояковыпуклый профиль модели.
Но о ней я расскажу в следующий раз. Я расскажу вначале о первой модели.
В первой модели нижняя плоскость прямая.

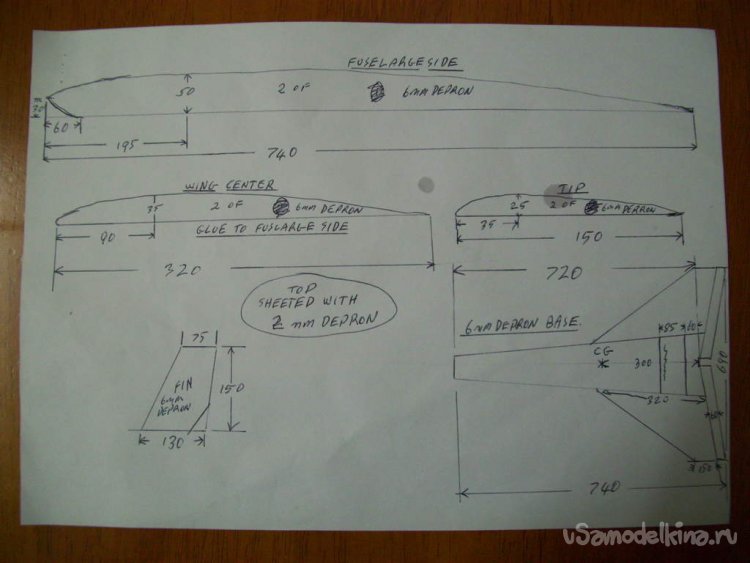

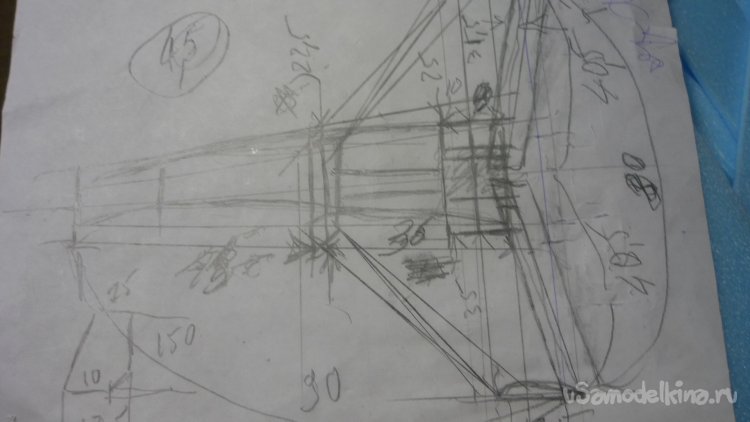

На основе увиденного, я сделал свой рабочий «чертеж» и проставил размеры.
Модели начал делать исходя из имеющихся у меня в наличии моторов и электроники.
Для первой модели.

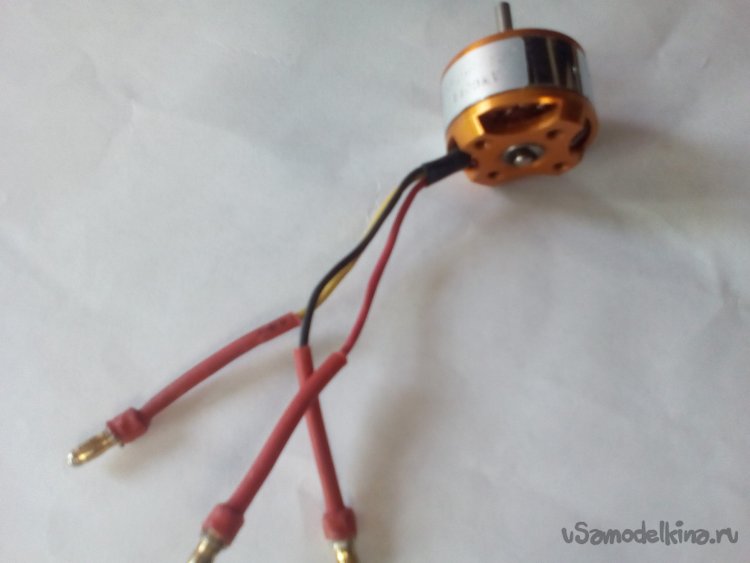

Мотор – 2208 1200KV

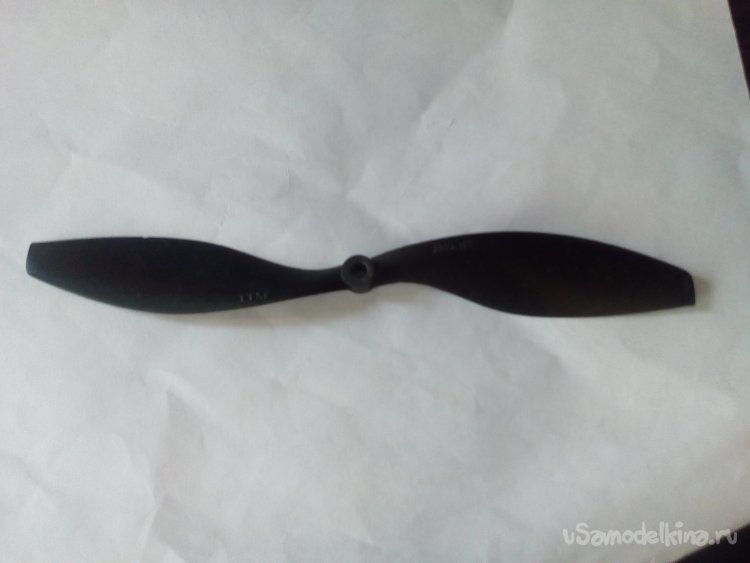

Винт – 8 х6
Не исключена вероятность установки мотора 2212 4500KV. с винтом 6 х 4,5 Е.
Всё будет зависеть от веса модели.

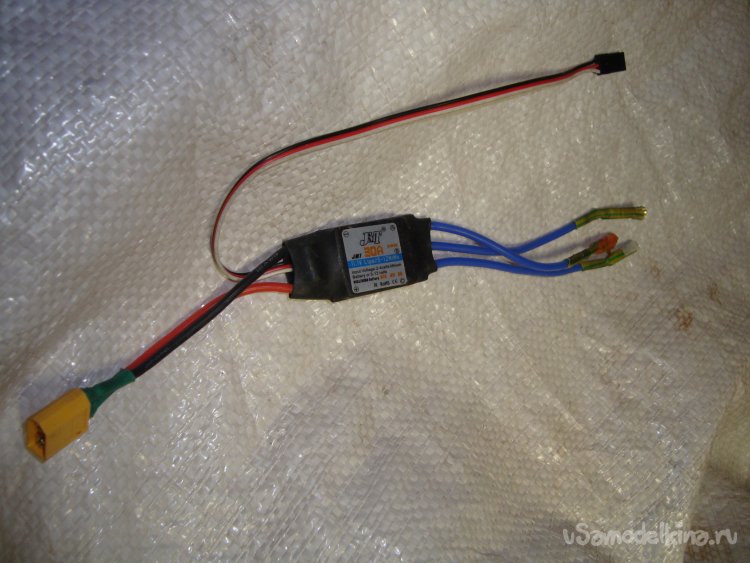

Регулятор - 40 А.
Сервомашинки – MG90S.

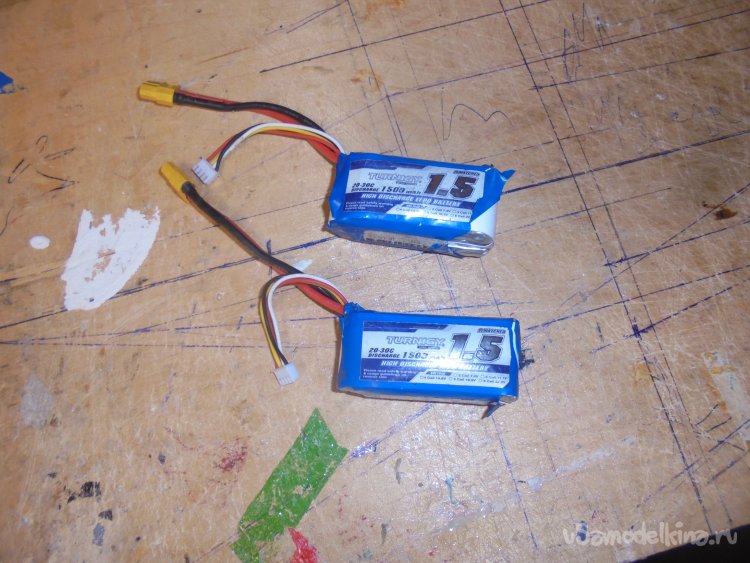

Аккумулятор – 3S 1500 mAh.
Микшер - V - TAIL.

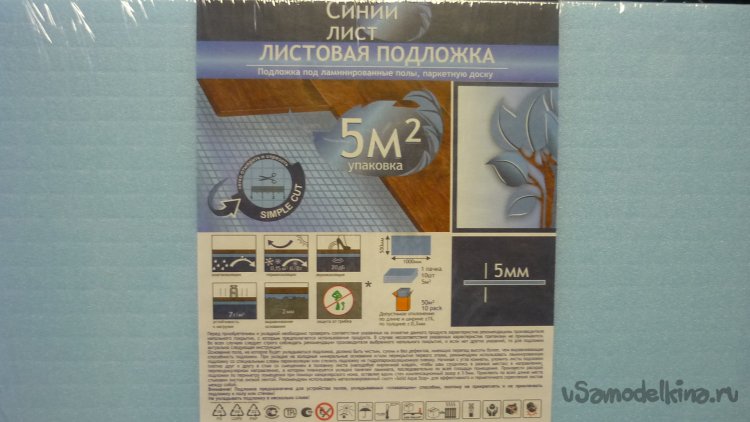

Модели делаю из простой, листовой подложки голубого цвета с размерами; 1000 х 500 х 5 мм.
Кое- где, возможно, буду применять гладкую, белую потолочную плитку.
Для склеивания деталей применяю полимерный, универсальный, влагостойкий клей «Русский Титан».

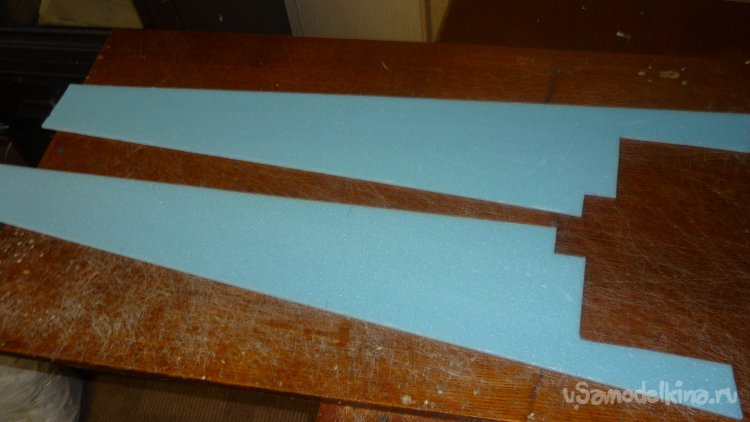

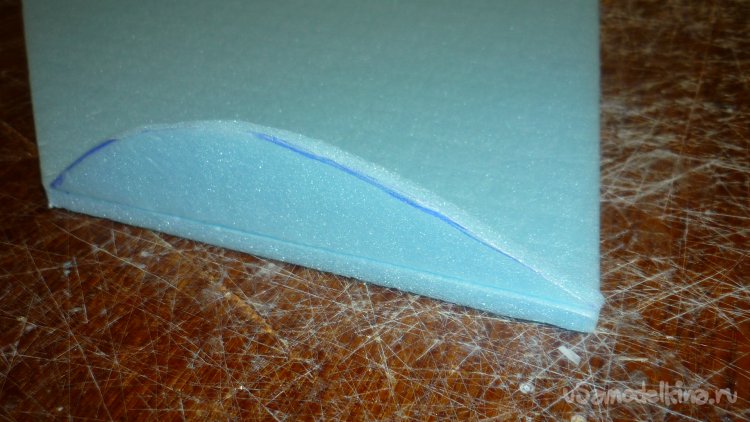

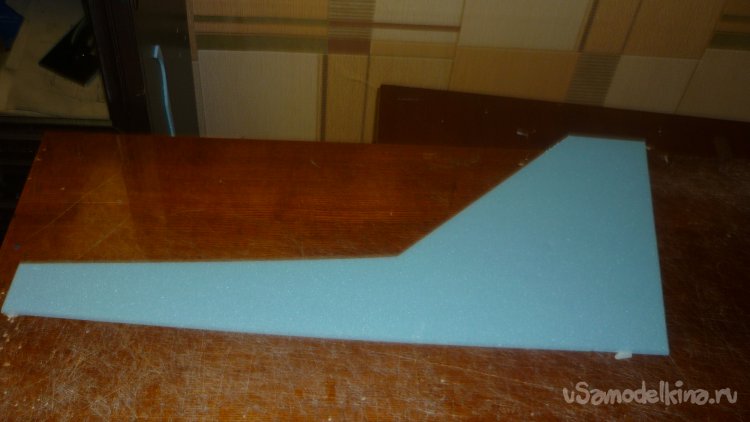

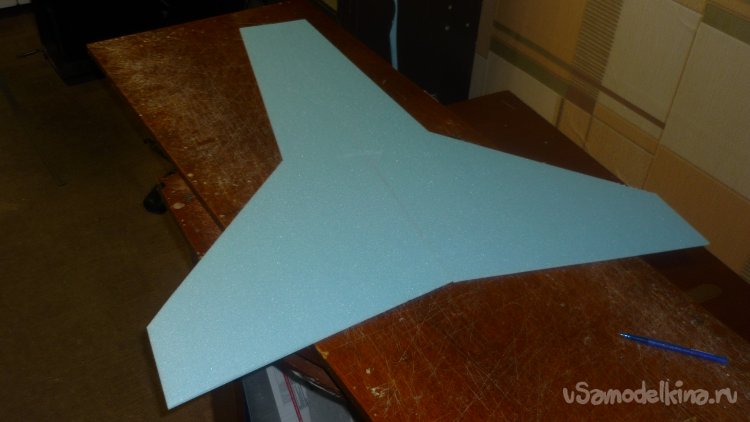

Вычертил на подложке нижнюю обшивку, правую и левую половины.
Заодно вырезал заготовки внешней обшивки средней секции модели.

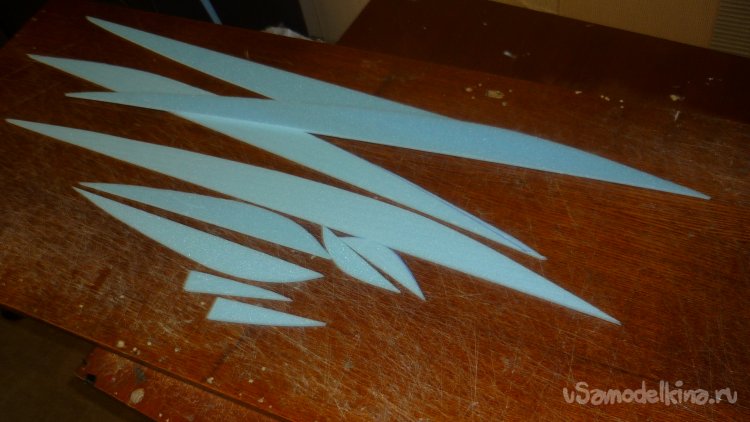

Вырезал внутренние перегородки–нервюры фюзеляжа, коренные и концевые нервюры крыльев.

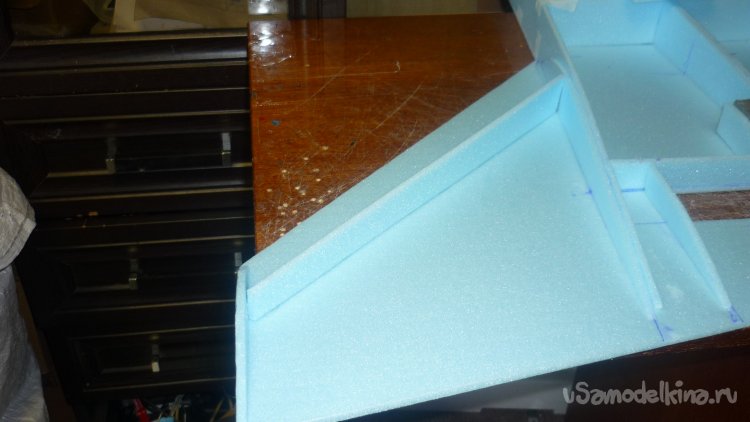

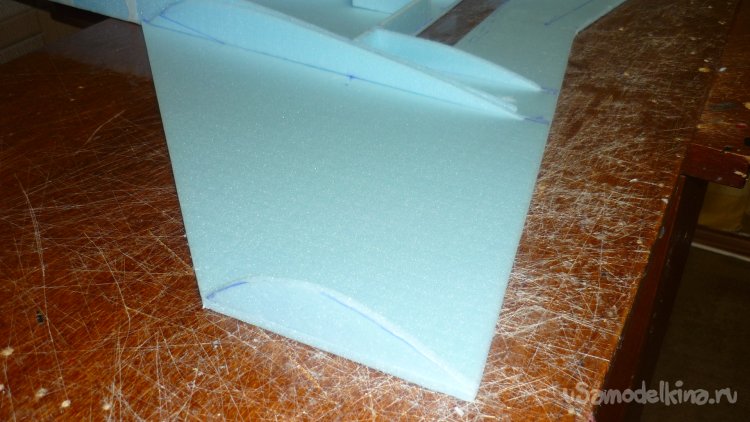

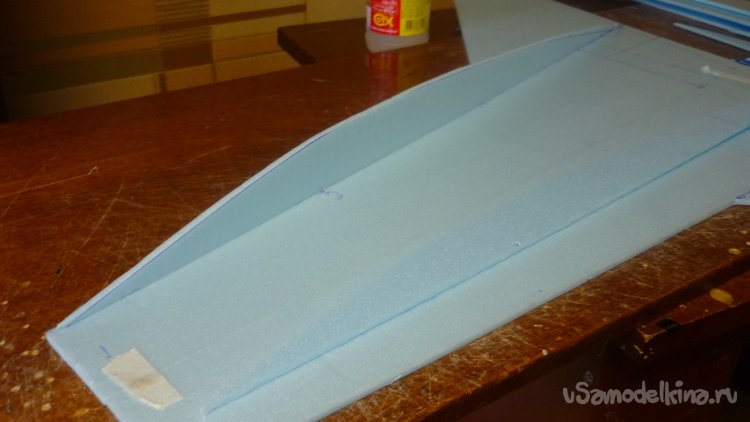

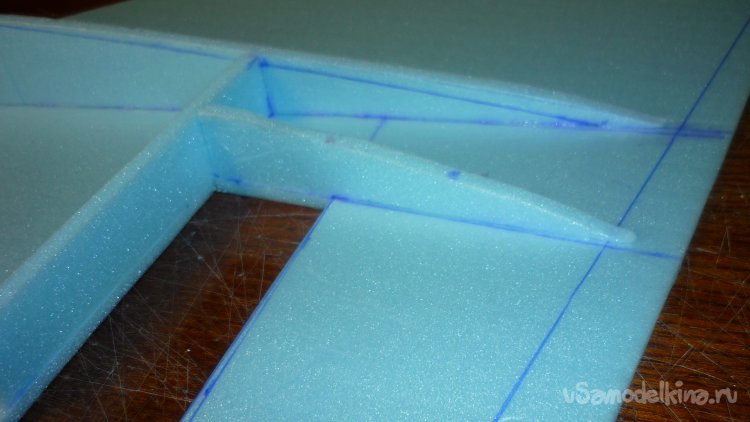

Вклеил правую вертикальную стенку.

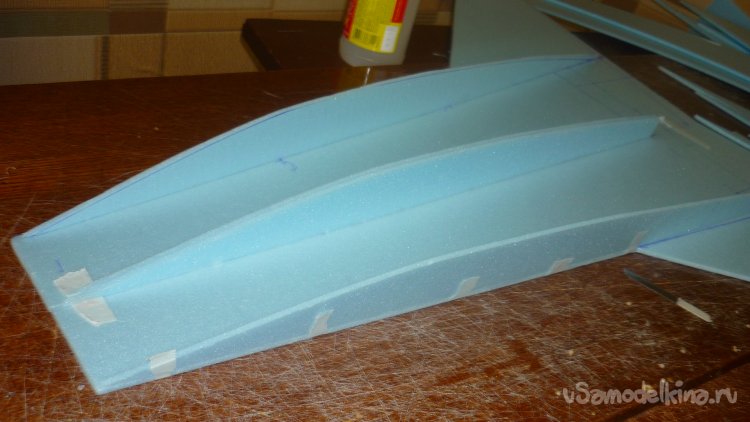

Вклеил левую вертикальную стенку.
Вклеил центральную , вертикальную перегородку.

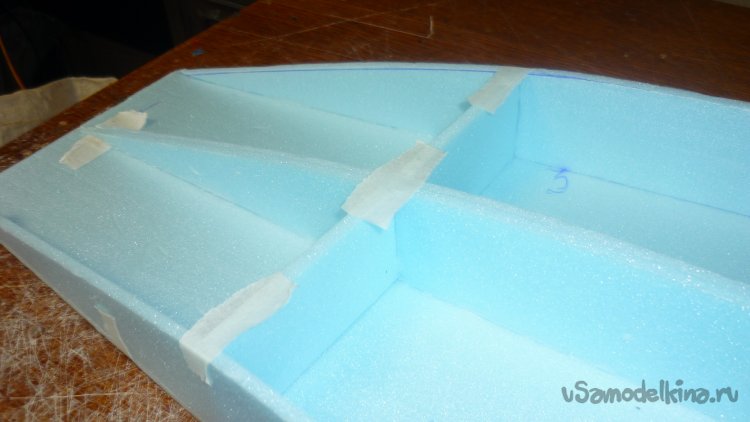

Вклеил поперечные , вертикальные . силовые перегородки.

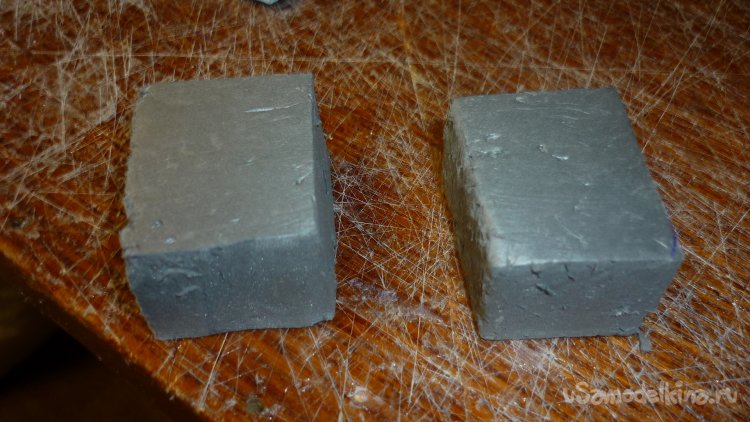

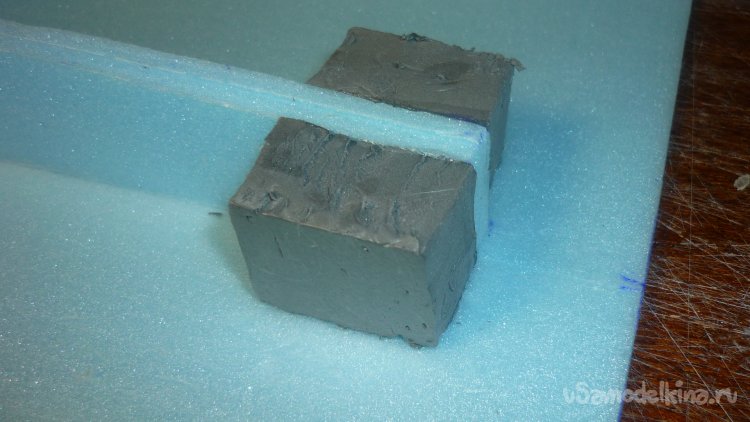

Из утеплителя, толщиной 20 мм. вырезал два кубика.

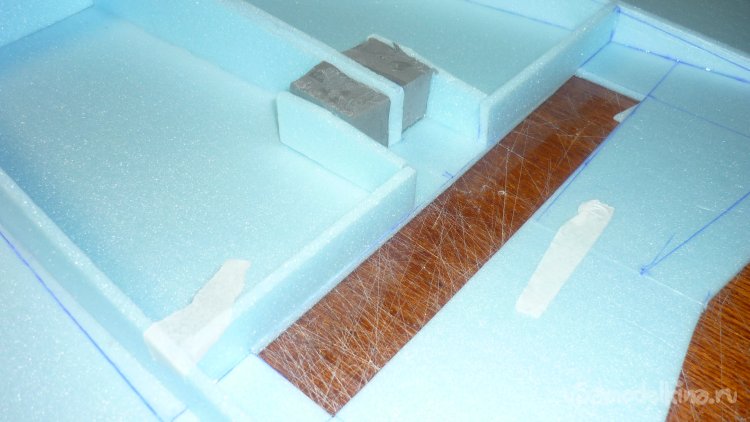

Вклеил эти кубики с двух сторон центральной вертикальной перегородки в хвостовой части модели.
Вклеил вертикальные силовые перегородки в хвостовой части модели.

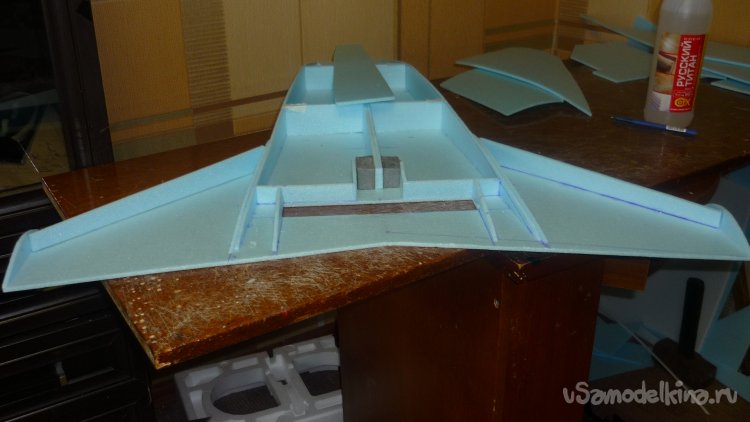

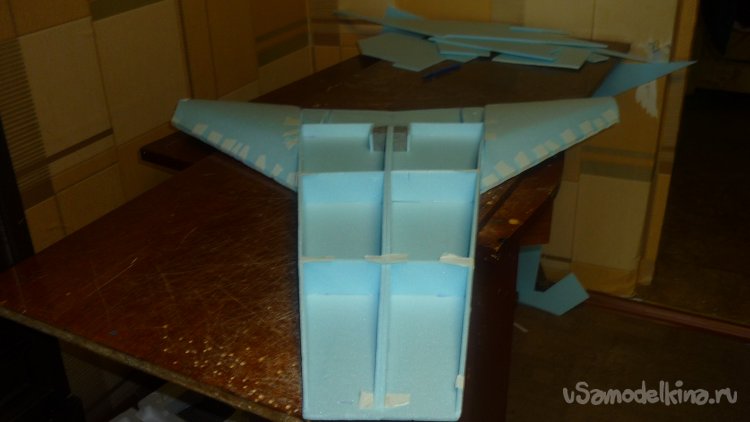

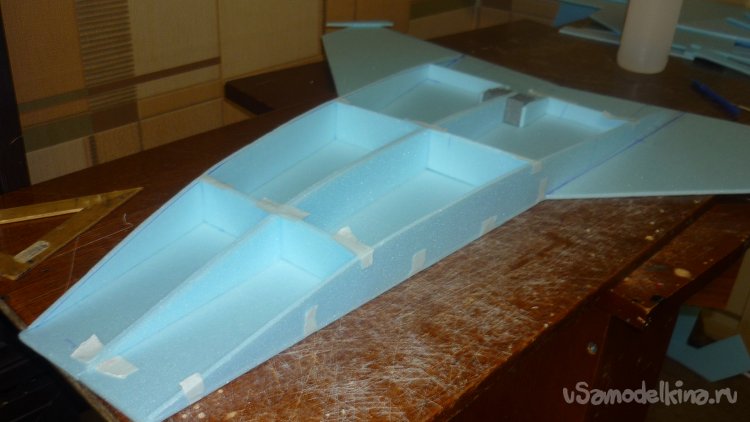

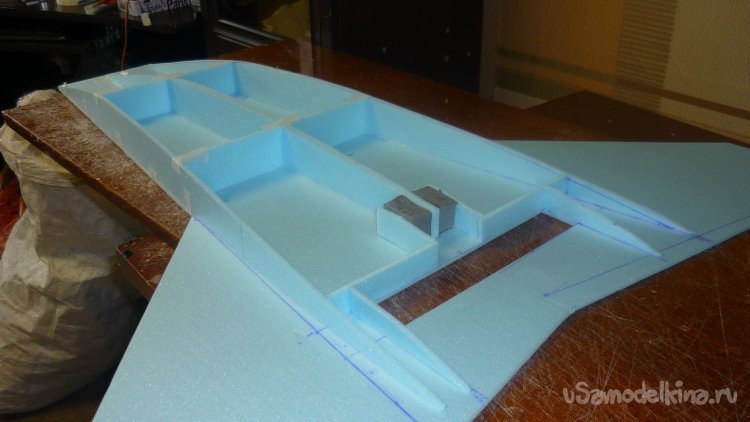

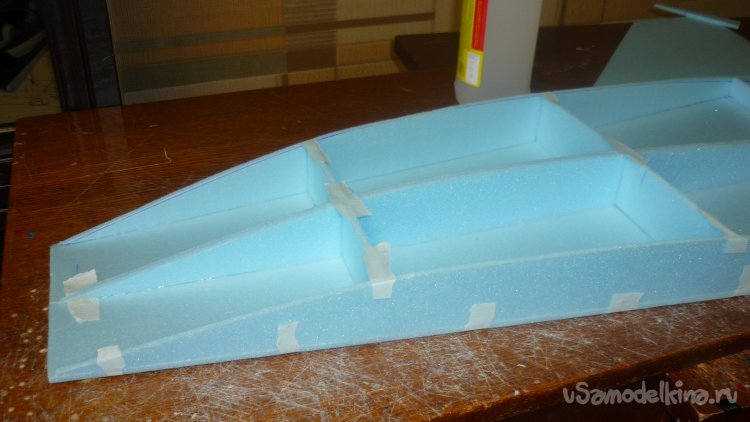

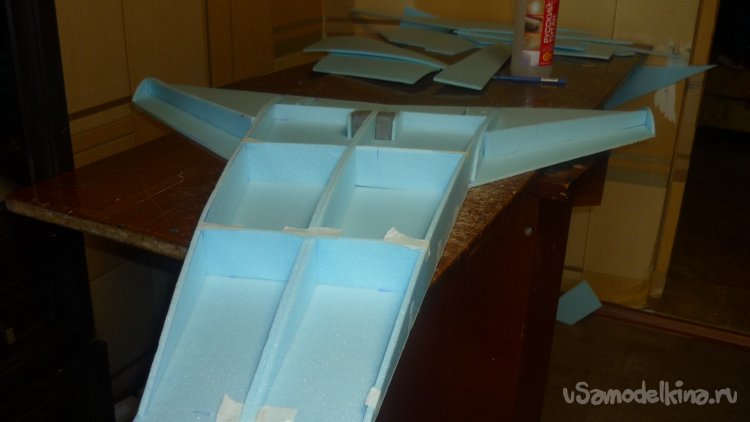

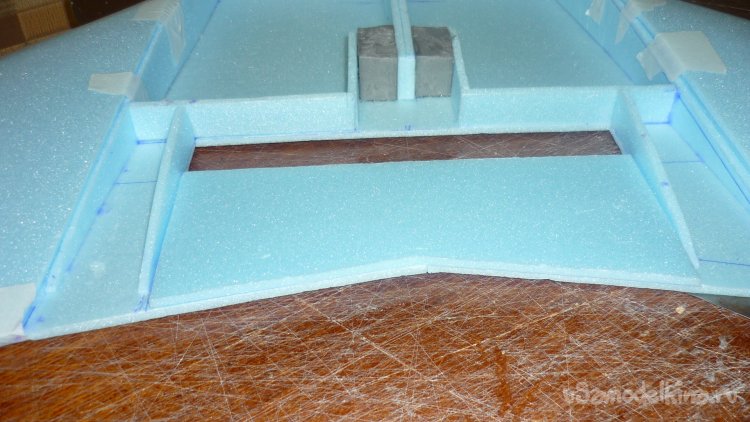

Получилась вот такая арматура, на которую буду монтировать внешнюю обшивку модели.

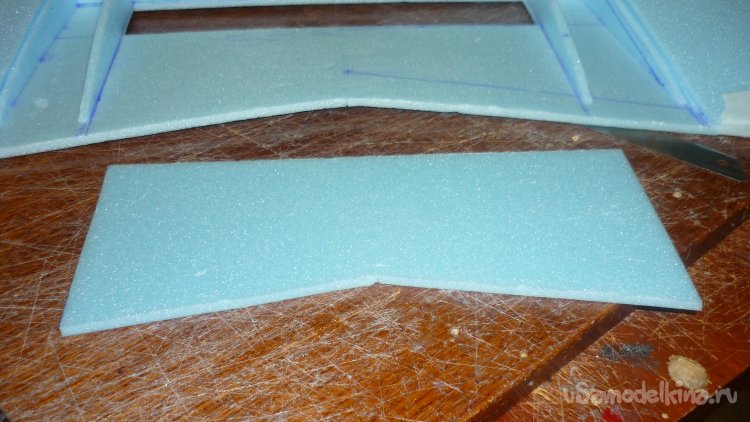

Вырезал и подогнал заготовки для внешней обшивки средней секции.

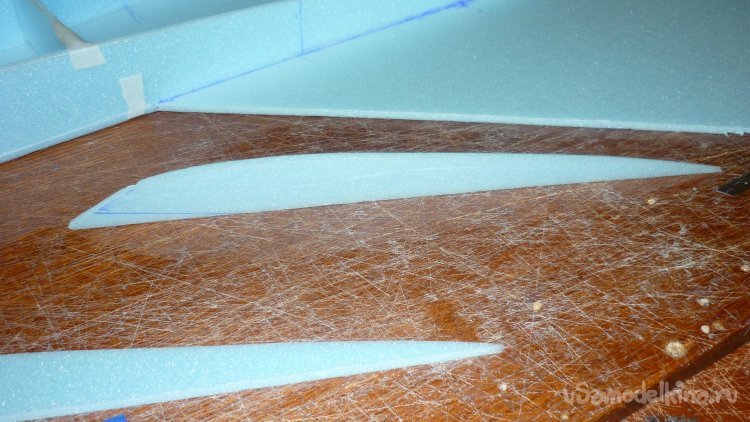

Вырезал корневые нервюры, подогнал.

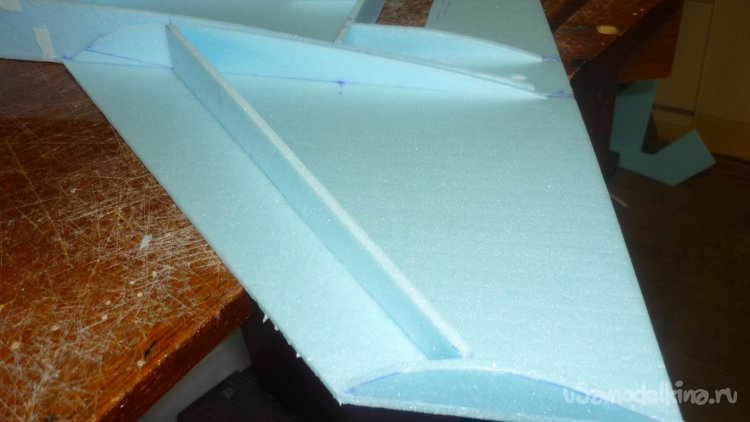

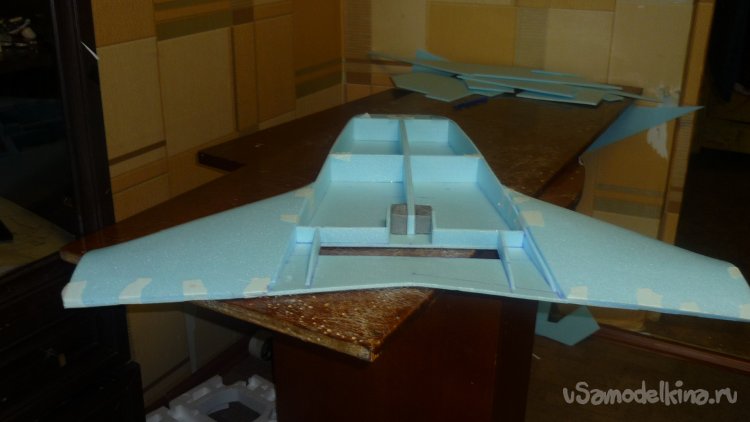

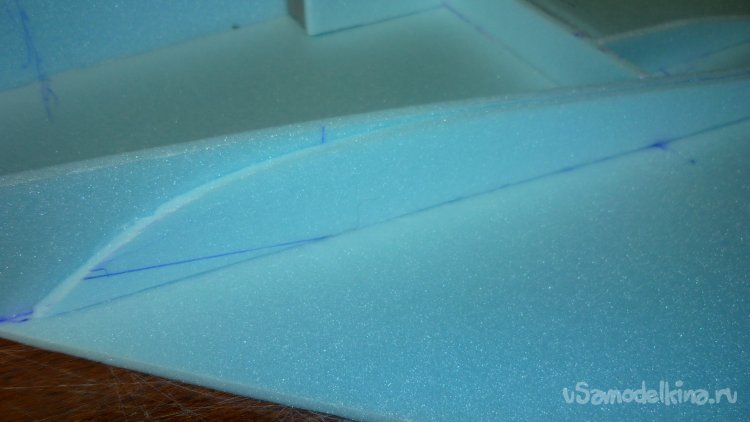

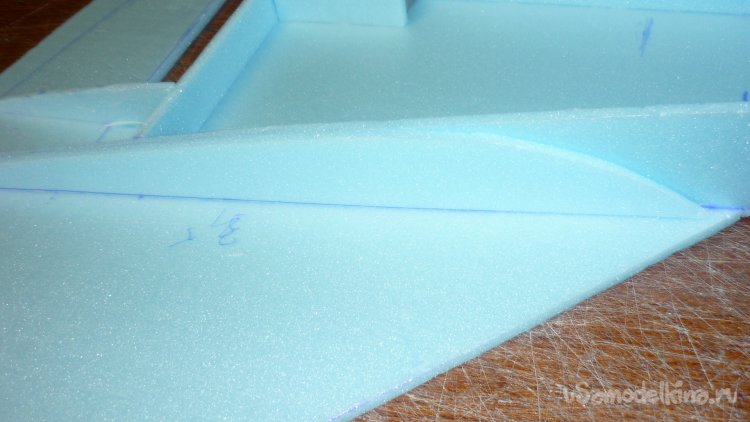

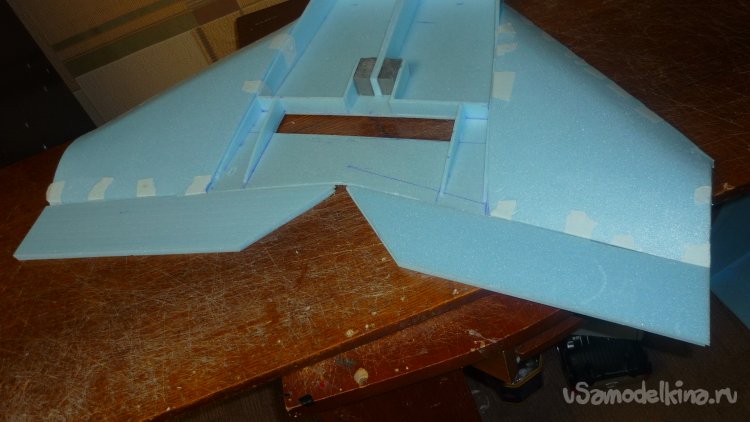

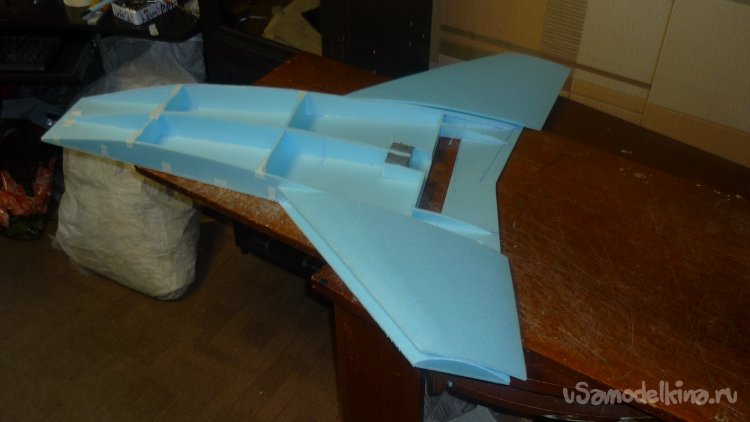

Вклеил корневые и концевые нервюры крыльев, а так же лонжероны.

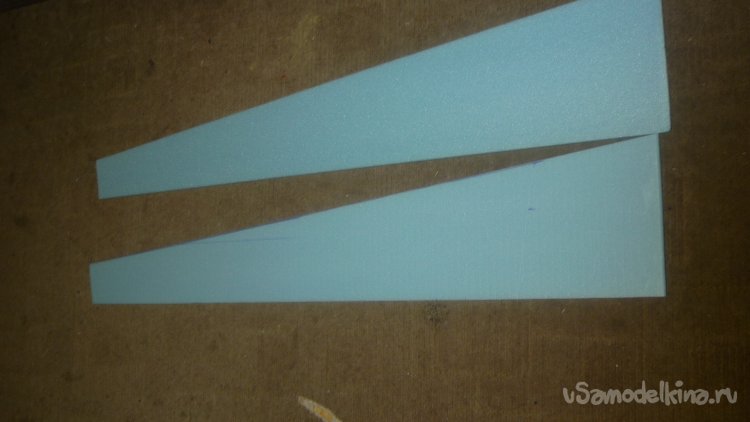

Вырезал заготовки внешней обшивки крыльев.
Примерил и подогнал по месту.

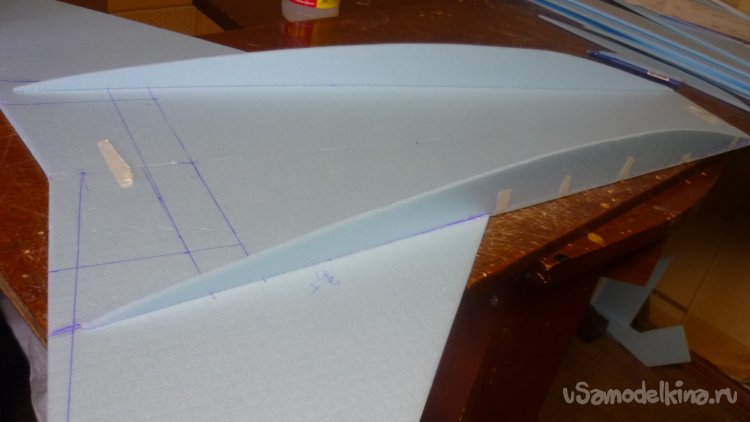

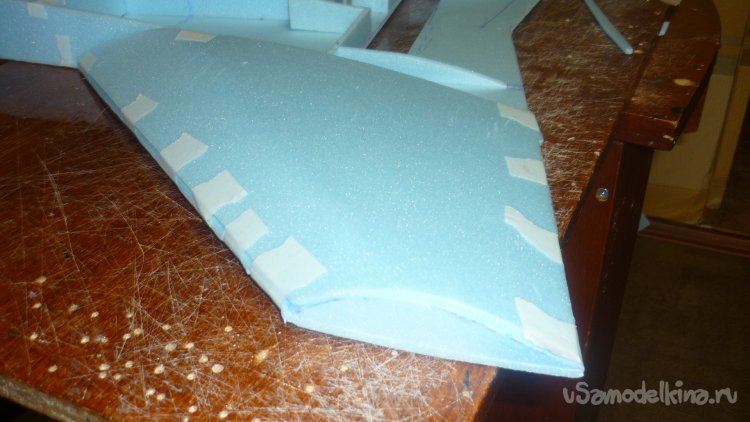

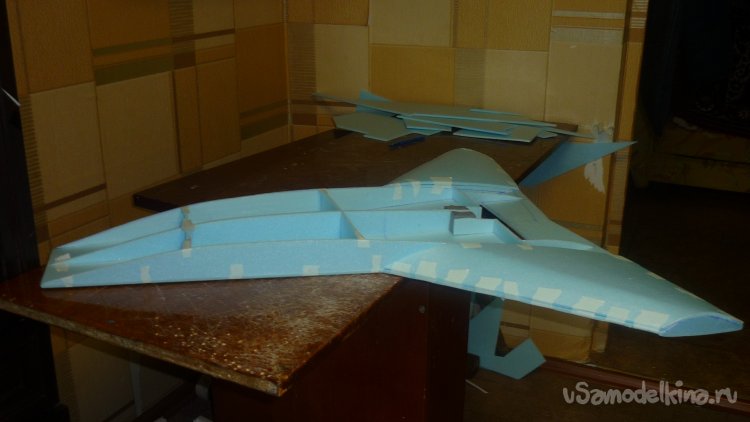

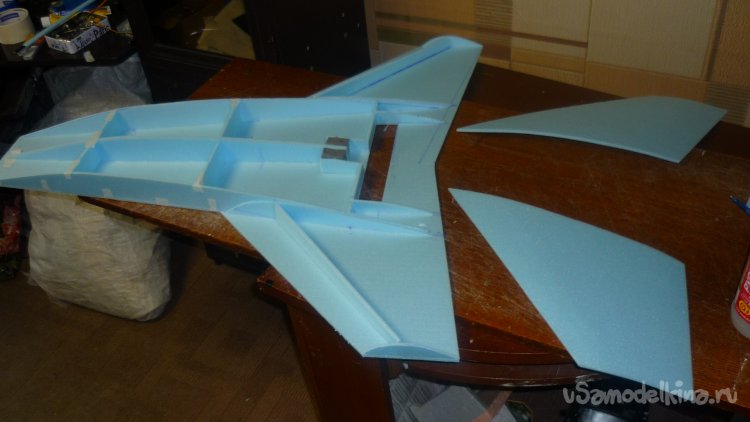

Смонтировал внешнюю обшивку крыльев.

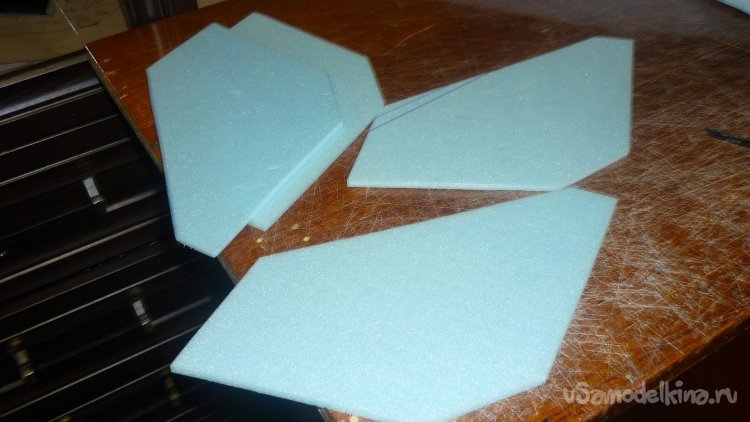

Вырезал заготовки для килей. Кили склеиваю в два слоя.

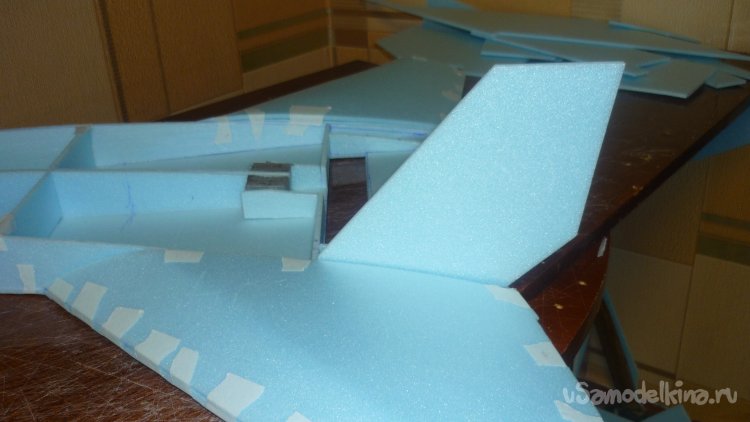

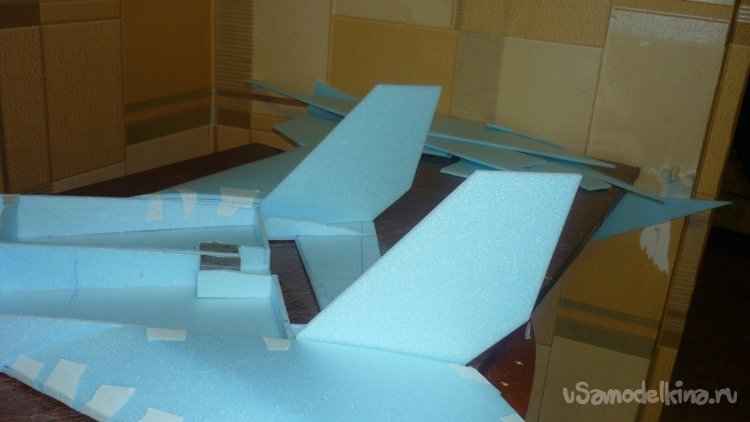

Примерил кили на модель.

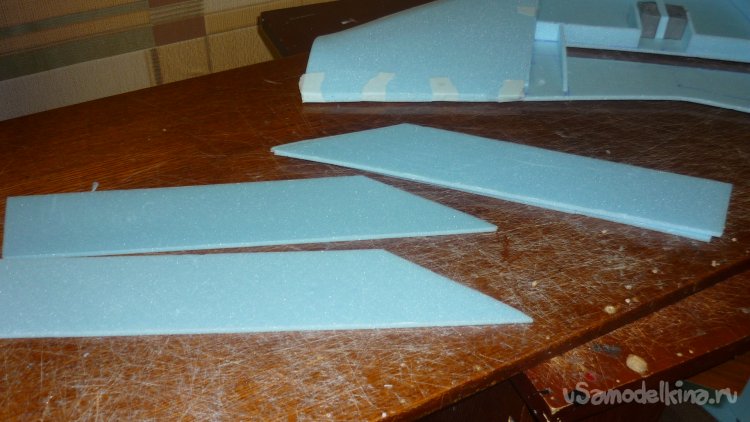

Вырезал заготовки для элевонов. Они склеиваются то же в два слоя.
Примерил на модель.

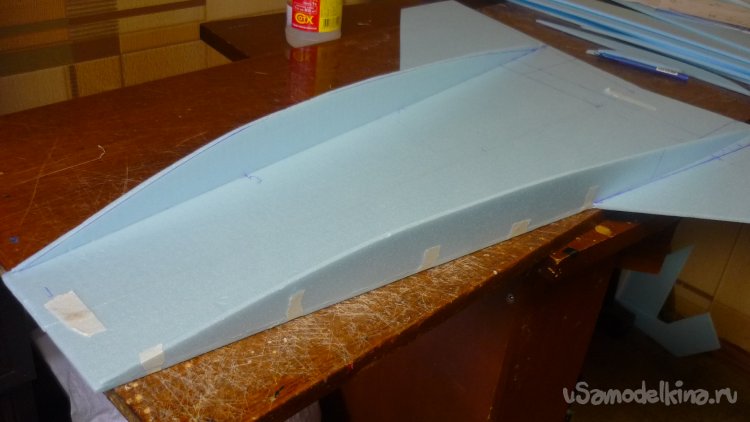

Вырезал внешнюю обшивку хвостовой части, примерил и вклеил.

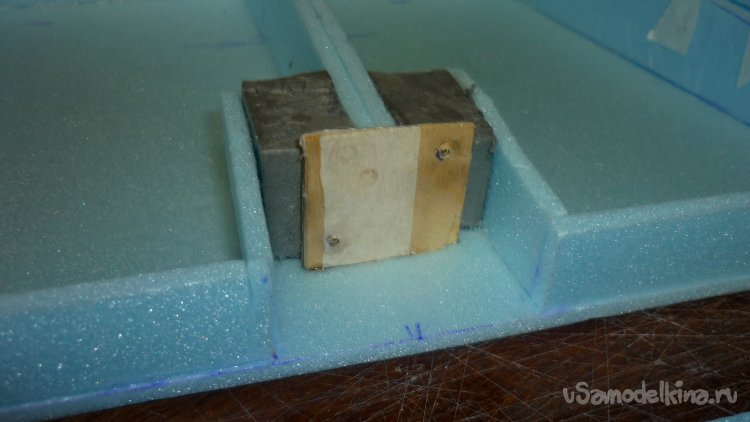

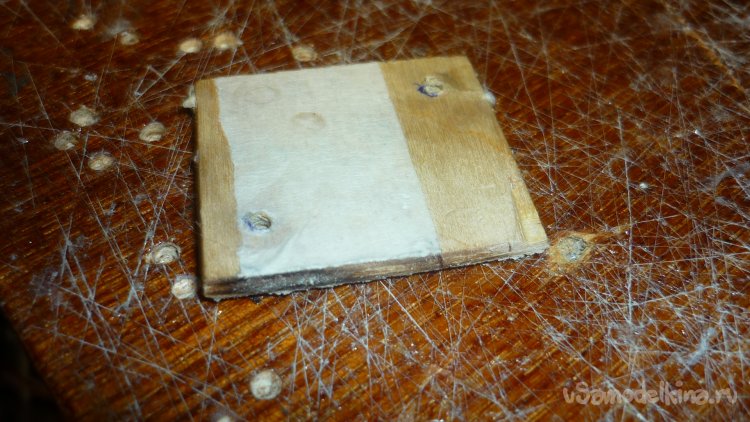

Вырезал кусочек 3 мм. фанеры и вклеил на кубики из утеплителя, тут будет крепиться мотор.

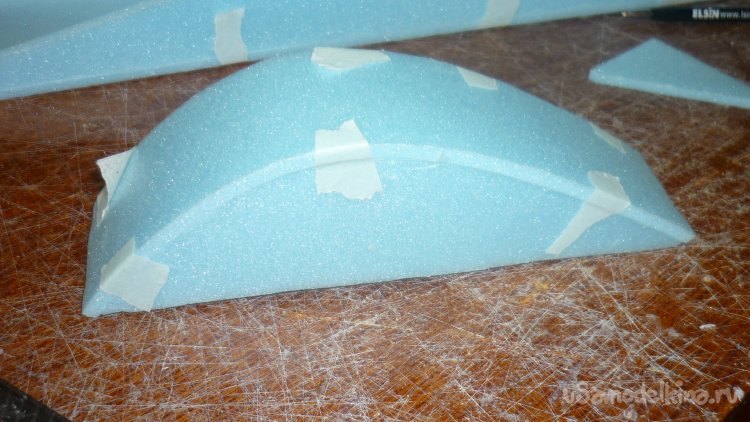

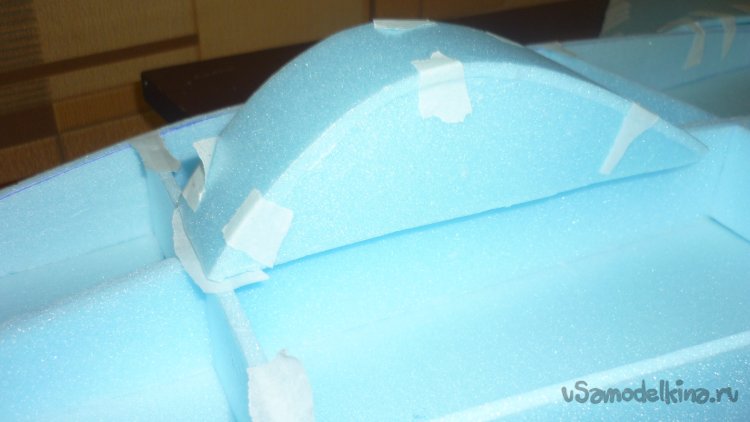

Вырезал заготовки для кабины, склеил.

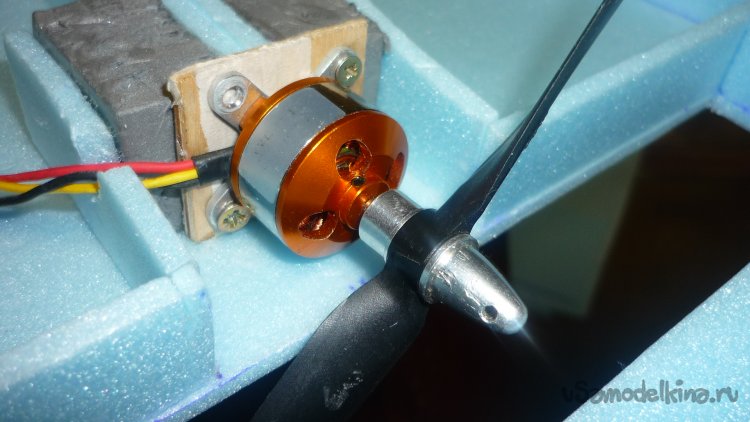

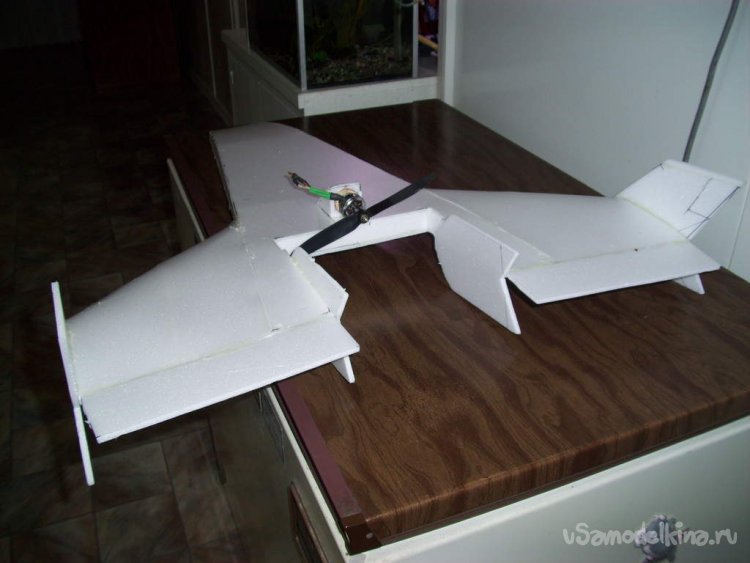

Установил мотор с винтом.

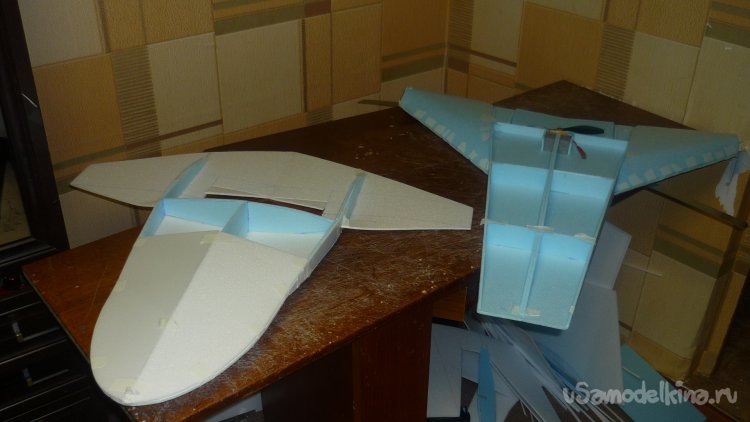

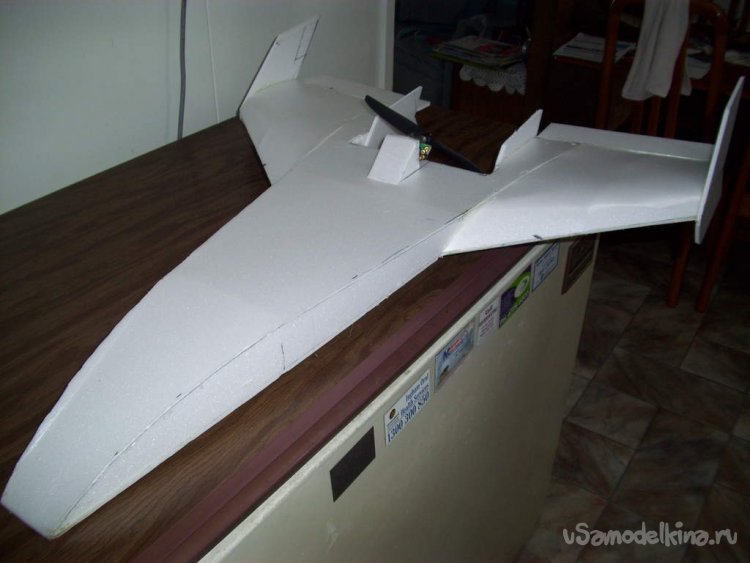

Работы по созданию другой авиамодели «»Дубль -2» тоже продвигаются.

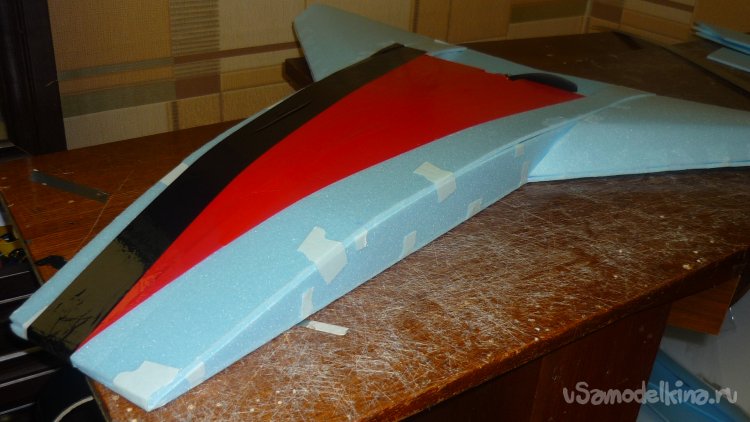

Начинаю обтяжку модели цветным скотчем.

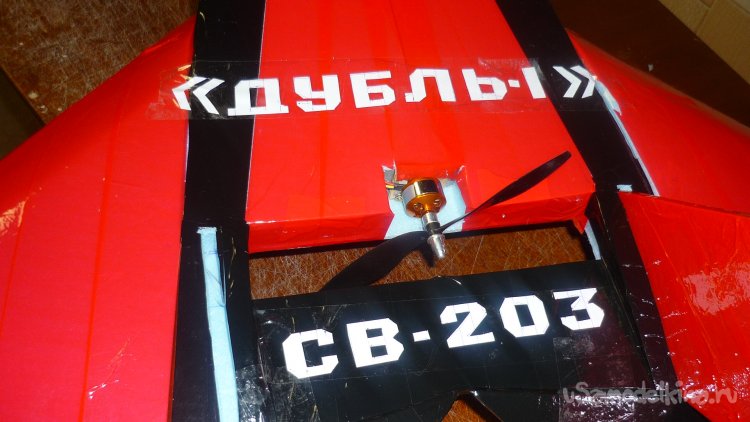

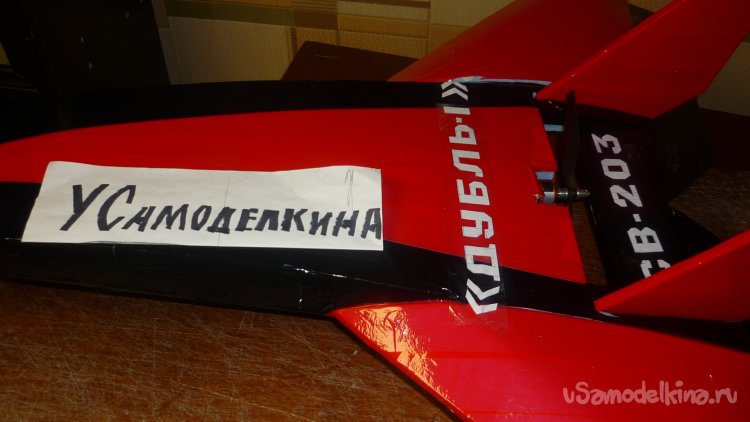

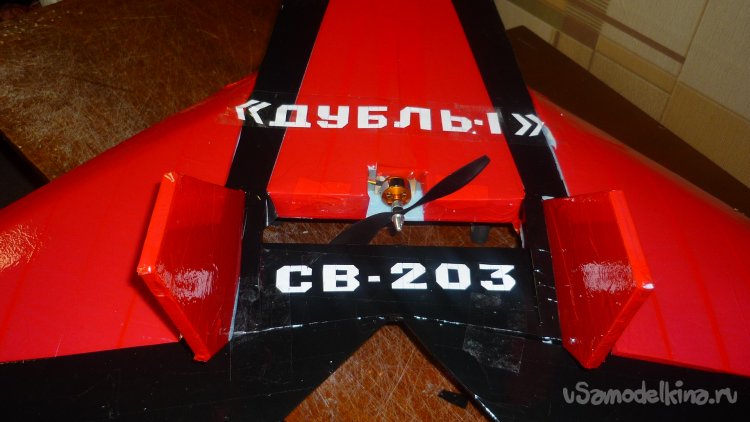

Смонтировал надписи.

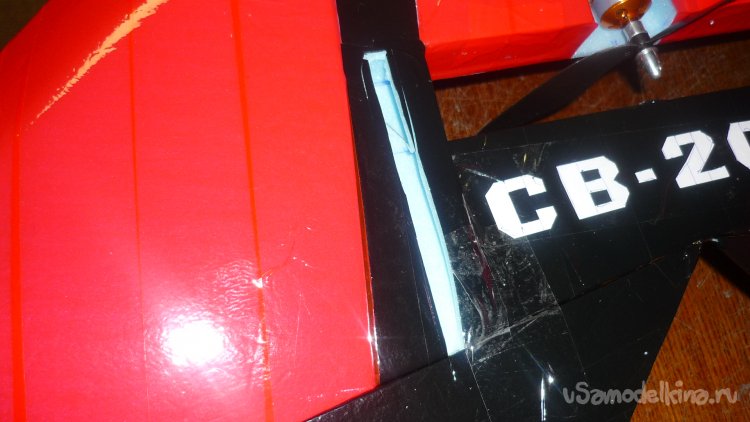

Прорезал внешнюю обшивку в хвостовом отделе модели, для установки килей.
Смонтировал шасси, которые подобрал в запчастях от старых авиамоделей.

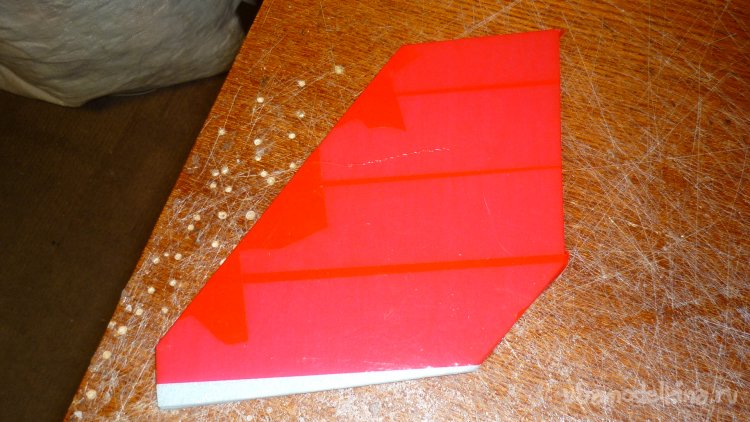

Обтянул кили цветным скотчем, примерил и вклеил.
Фотографии для сайта «У Самоделкина».

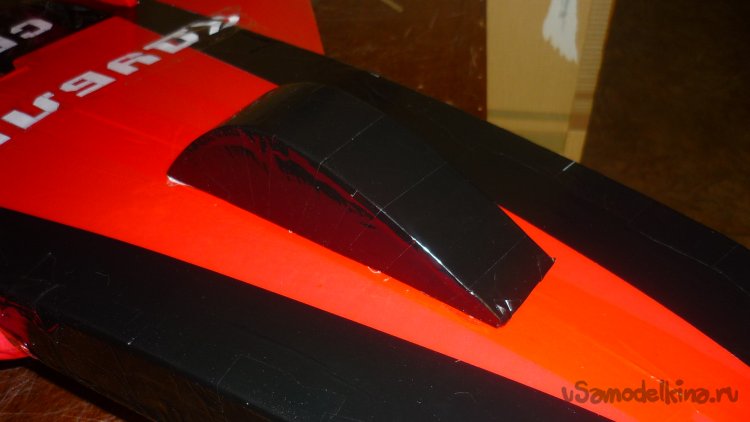

Обтянул кабину чёрным скотчем и смонтировал.

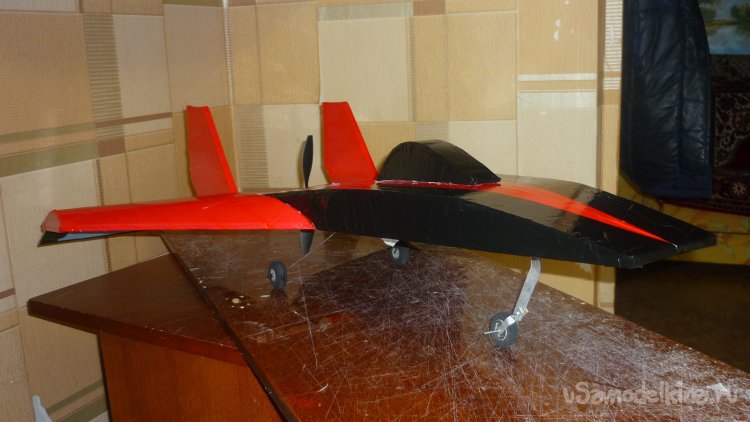

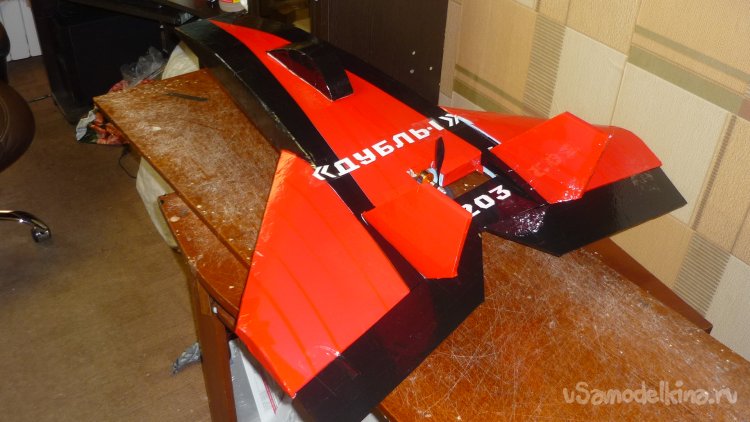

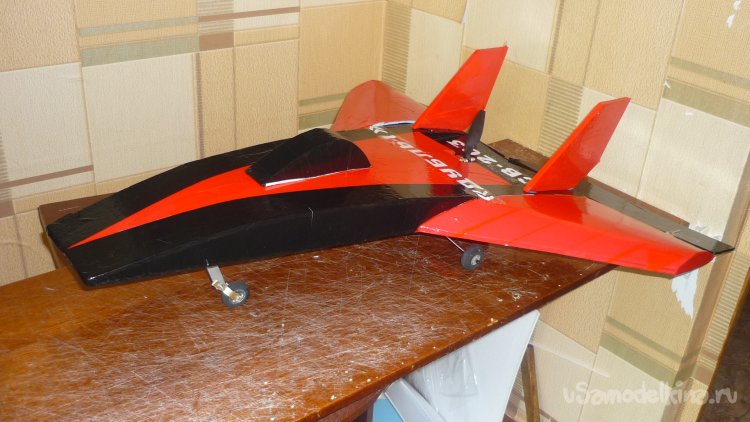

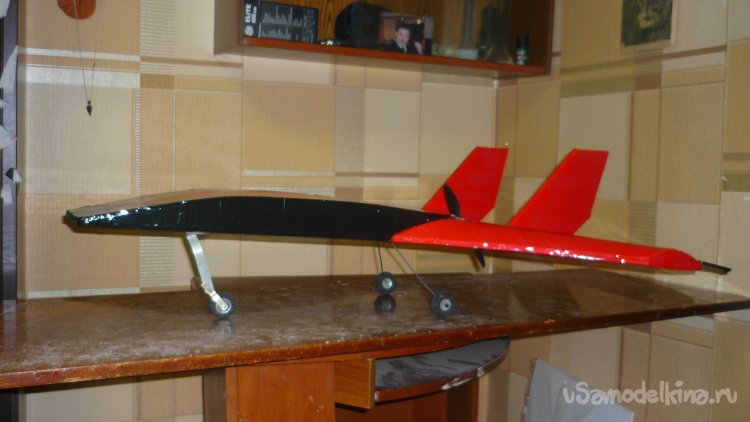

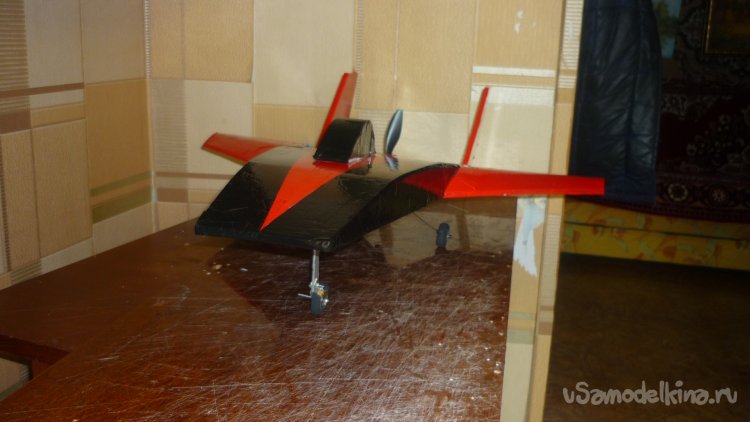

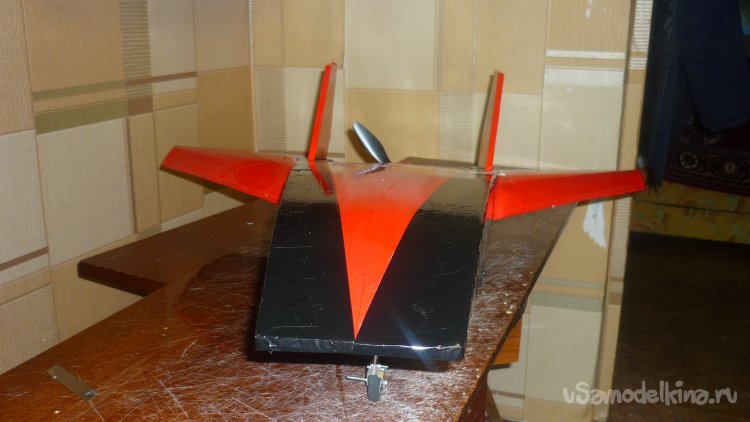

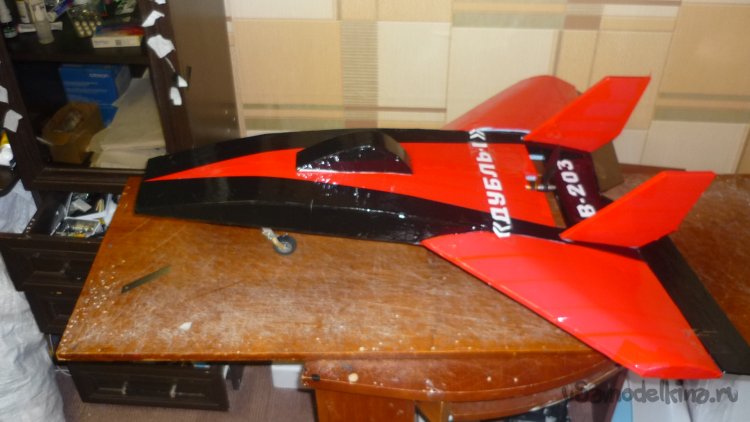

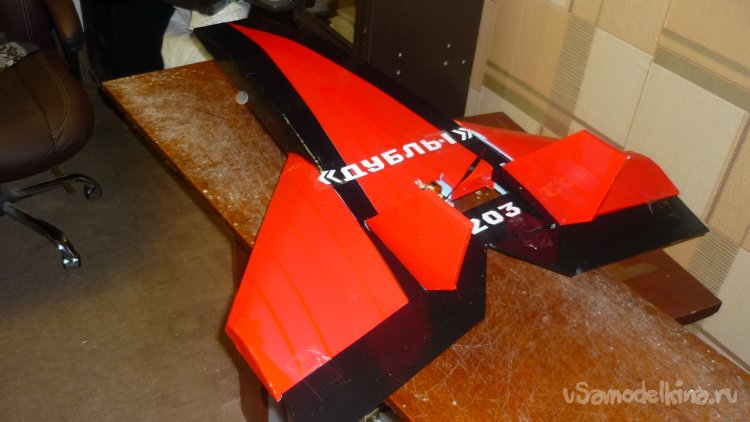

Вот такая модель получилась.

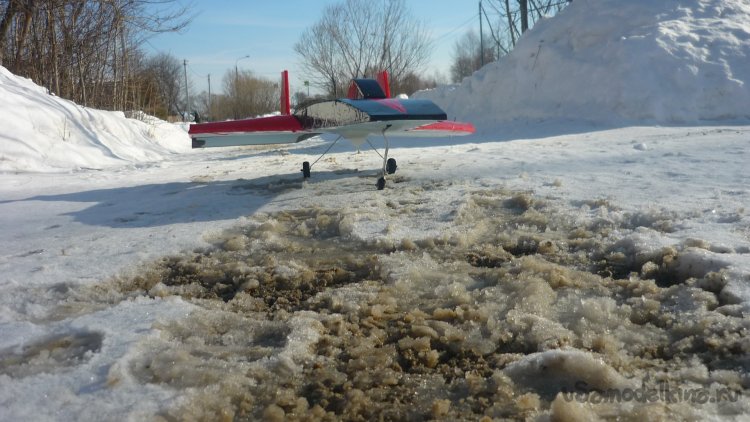

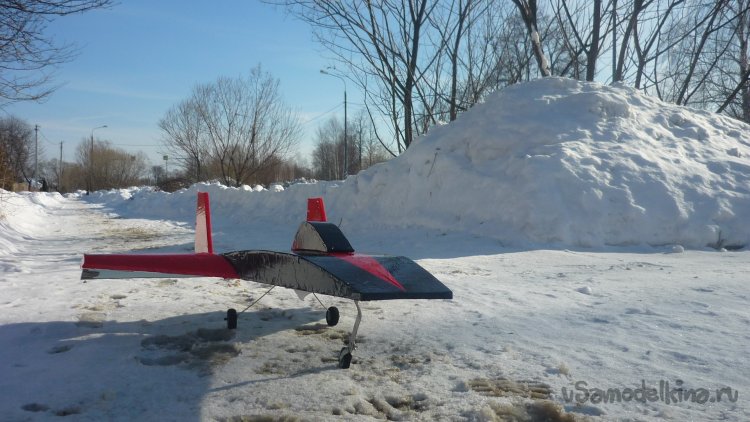

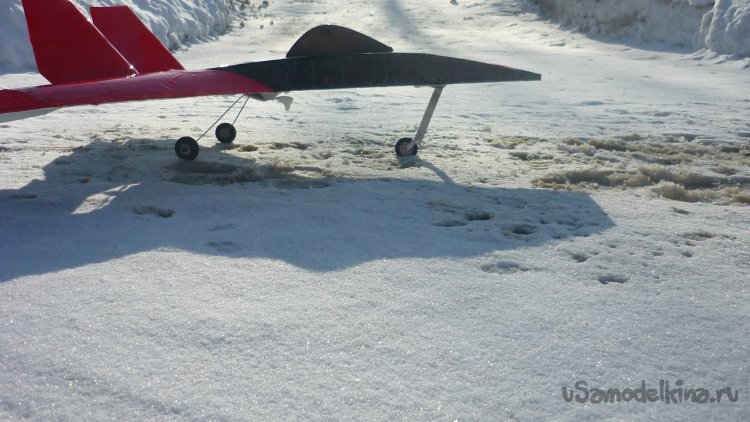

Так выглядит модель на зимней ВПП.
На этом я заканчиваю свой рассказ. Ждите продолжение.
До свидания, ваш Валериан Самоделкин.
