Рассмотрим простой повышающий преобразователь, который позволяет подключать к разряженным батарейкам светодиоды и они будут еще длительное время работать.
Самоделка эта уже известная, она еще называется «джоульвор» (блокинг-генератор) ввиду того, что умеет «высасывать» всю энергию из источников питания.
Схему я упростил, применив готовые трансформаторы в виде двойного дросселя, или синфазного дросселя. Такие штуки стоят во многих блока питаниях на входе и фильтруют напряжение от помех.
Также я провел опыт с регулировкой частоты на такой самоделке и определил зависимость выходной силы тока от частоты.
Материалы и инструменты:
Материалы:
- двойной дроссель (синфазный дроссель);
- транзистор (BC547 или другой на ваш вкус);
- светодиоды (я запускал 6 штук от одной крошечной батарейки!);
- резистор 1к (или по желанию подстроечный на 0-5КоМ);
- провода.
Инструменты:
- паяльник;
- мультиметр.
Процесс изготовления:
Шаг первый. Схема

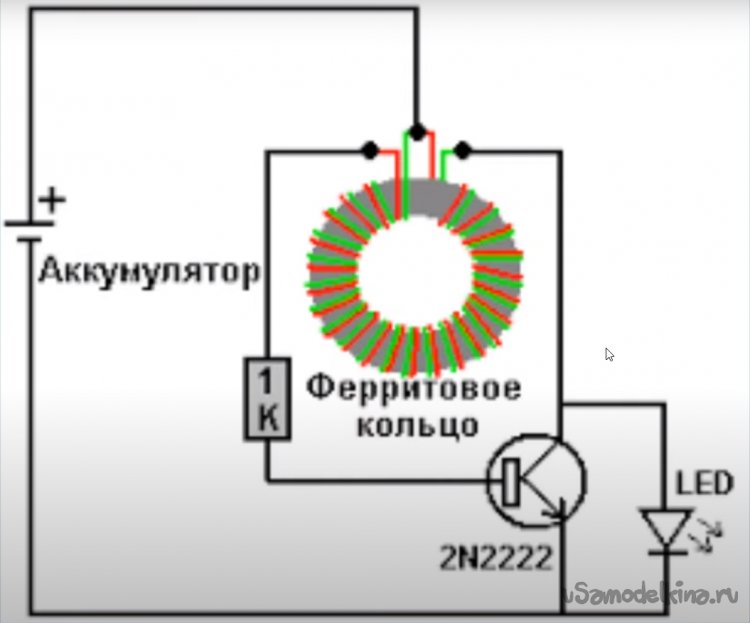

Схема самоделки относительно простая, а работает она так. При подаче питания ток движется по красной обмотке к базе. Ток движется, образно говоря «медленнее» чем обычно, поскольку его тормозит индуктивность катушки, она мешает току проходить, пока насыщается и конвертирует ток в магнитное поле.
Когда катушка уже насыщена, открывается база транзистора, транзистор открывается и ток уже идет через зеленую обмотку на землю, а катушка эта намотана в противоположную сторону. Как итог, «магнитный пузырь» должен перевернуться, а транзистор закроется, а дальше цикл начнется заново.
В итоге создаются высокочастотные колебания, а поскольку «магнитный пузырь схлопывается» быстрее, чем образуется, увеличивается напряжение.
Шаг второй. Собираем

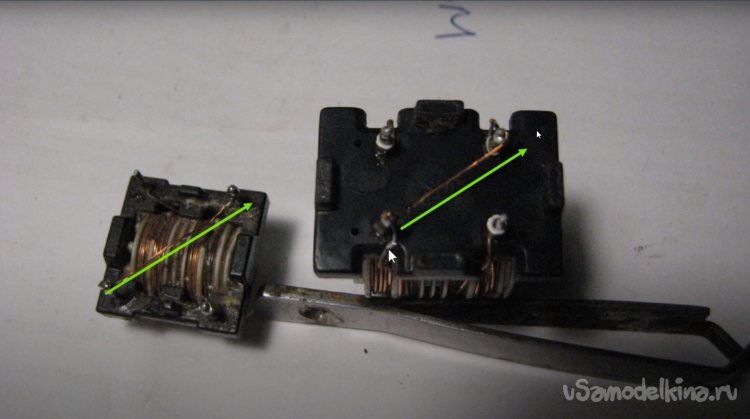

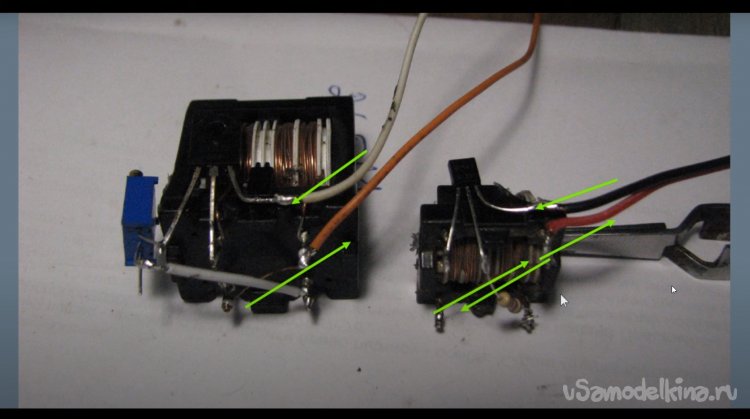

Собирается все очень просто, ставим перемычку по диагонали, это будет плюс.

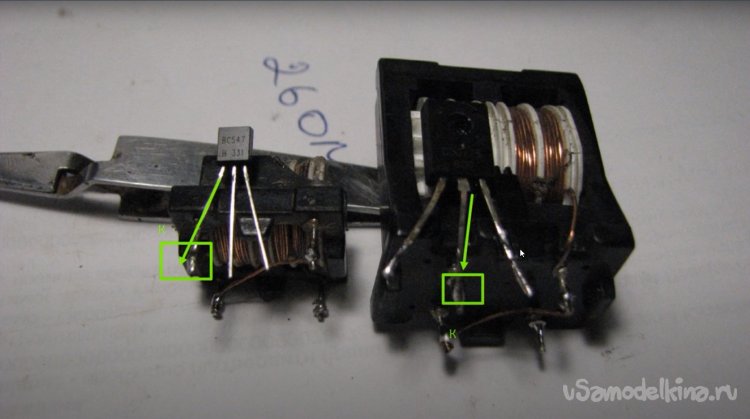

Коллектор припаиваем к свободному контакту трансформатора

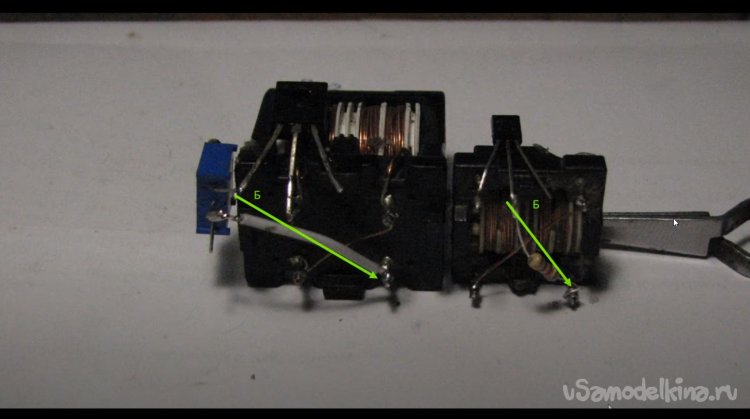

База через резистор припаивается ко второму свободному контакту трансформатора
Все почти готово! Минус припаиваем к эмиттеру, а плюс к перемычке. Останется подключить светодиод между коллектором и эмиттером.

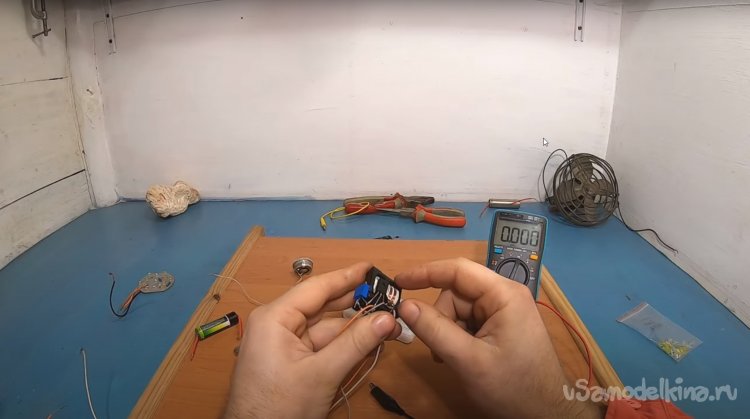

Шаг третий. Испытания
Сперва испытаем не регулируемый джоульвор, в нем я также разомкнул магнитопровод, обломав боковые части, так напряжение становится повыше.

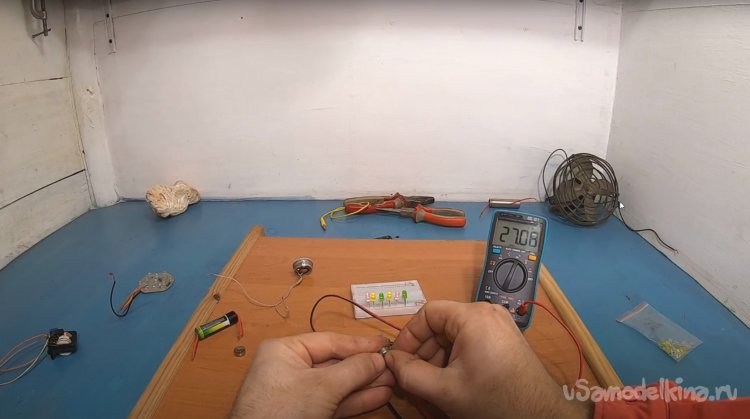

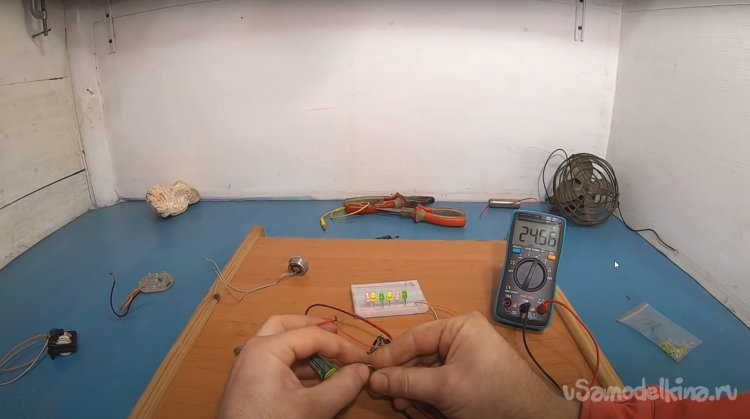

От севшей пальчиковой батарейки светится шесть светодиодов, а частота при этом чуть больше 24 кГц.

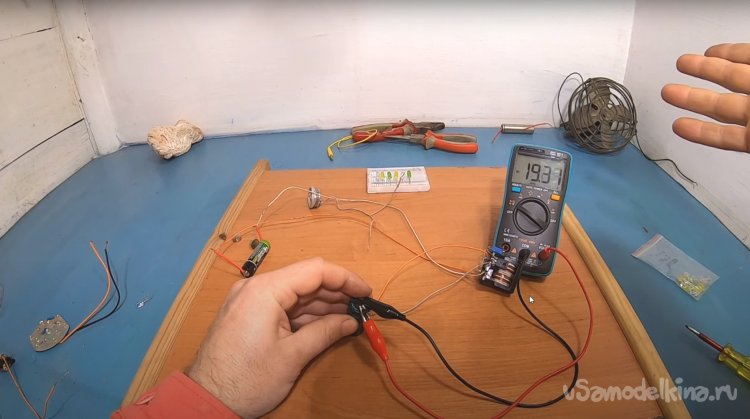

Далее я подключил крошечную севшую батарейку типа LR44, от нее также горят все светодиоды, а частота выросла примерно на 2.5 кГц.

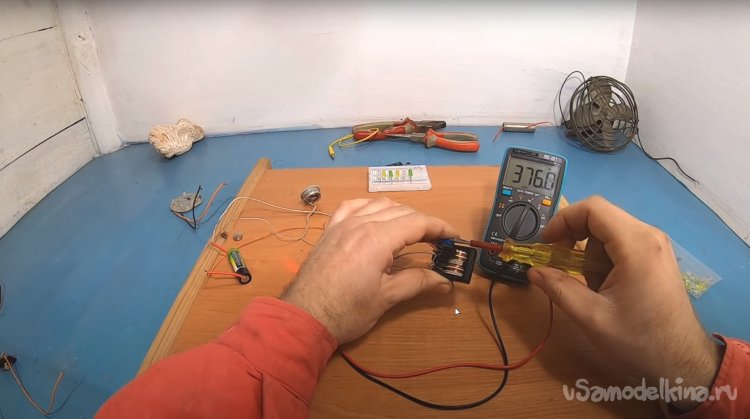

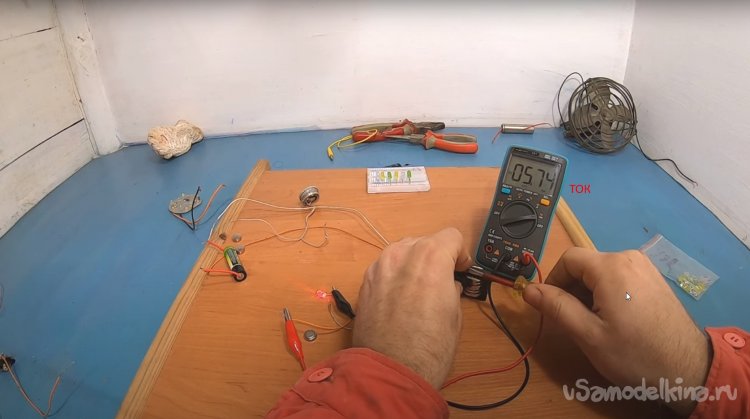

Теперь испытаем регулируемую самоделку, крутим резистор и устанавливается минимальная частота почти 400 Гц. Теперь подключаем светодиод с мультиметром и замеряем ток. Эксперимент показывает, что чем ниже частота, тем выше ток, максимум удалось выжать 6 мА при такой нагрузке.
Почему это так? Я не знаю. Возможно с меньшей частотой меньше потери на паразитных токах, а может, дело там, в насыщении трансформатора.
Напряжение на конденсаторе приспособа поднимает до 20В, но это происходит долго, сразу при подключении напряжение прыгает до 3-4В, то есть примерно такое «эффективное» напряжение работы самоделки.
