Недавно с молодым коллегой и, по совместительству, соседом, о котором я когда-то писал ( ссылка и др.) , изготовили это устройство. Нарушая все традиции сайта, приведу его характеристики.
Напр. питания - 230 В (сеть, бытовая розетка).
Выходное напр. - 230 В, до 7.5 А (розетка).
Пределы регулировки времени от включения до выключения - от 10...20 сек. до 60 мин. +/- 10%.
Установка времени - круговая шкала, "клювик".

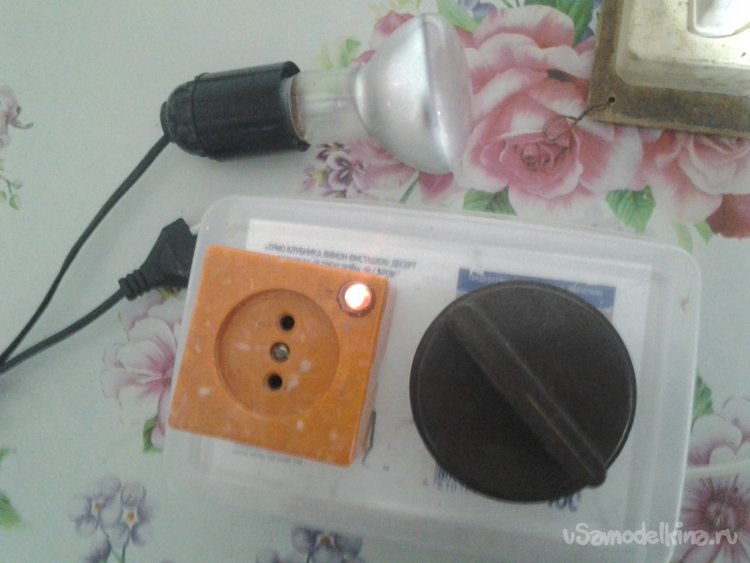

Индикация включения - мигающая неонка.
Защита - встроенный предохранитель.
Включение-отключение - моментальное, контакты.
Вот понадобилось людям такое реле, вроде рассаду подсвечивать. Самым простым для реализации вариантом нам показалось применение реле либо от древней стиралки, либо от столь-же древней микроволновки. Обзвонив знакомых ребят и заполучив такое реле, убедились, что основная работа нами уже сделана. Слегка разорились - купили сестре соседа коробку мороженого, и, когда она (сестра) его (мороженое) слопала, пустую коробку экспроприировали. Хорошая коробка, изолированная, почти герметичная. Установить туда реле и розетку, вывести шнур - меньше часа работы. А врезали в розетку мигающий индикатор по приведенной схемке заранее.
Да, нужен предохранитель, это обязательно.

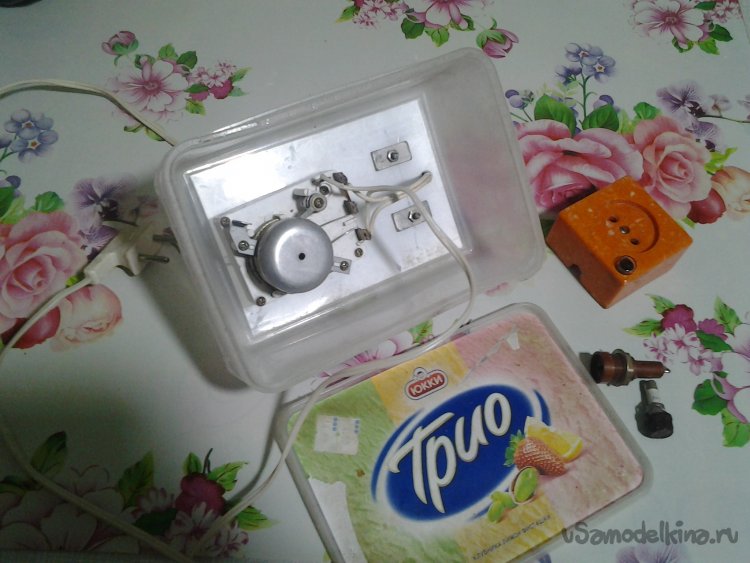

Начинаем сборку.

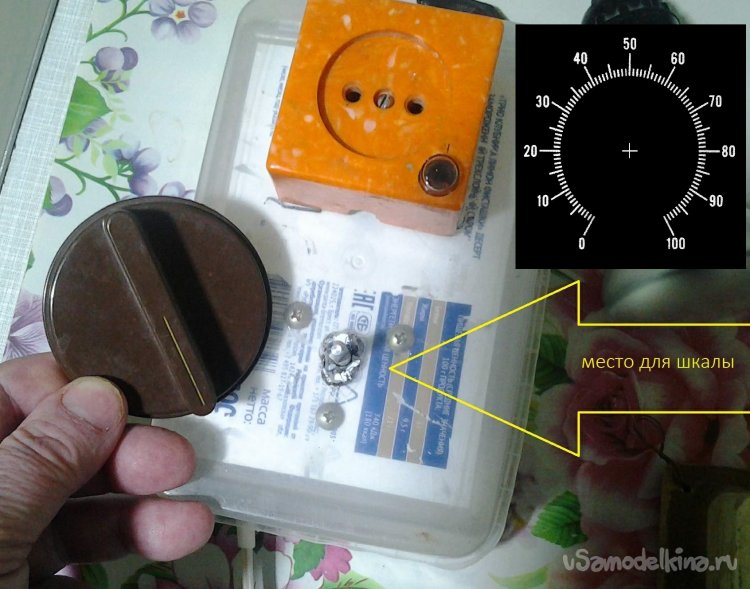

Место для шкалы.
Т.к. "дедовщина" у нас все еще процветает, то самую нудную часть работы - изготовление и калибровку круговой шкалы я возложил на "салагу" – «дедушке» по сроку службы не положено! Вроде все, комментируйте!
