Здравствуйте, уважаемые авиамоделисты.
Сегодня я хочу рассказать вам о новой авиамодели "Витязь" СВ - 232, которая создана по схеме тандем с треугольным крылом.
Прежде всего, ещё раз поздравляю вас с прошедшими Первомайскими праздниками и с Днём победы 9 мая.
Эти открытки и эскизы созданы моим отцом в 1945 году.
На улице , прямо скажу, не майская погода, лежит снег . В такую погоду можно и нужно создавать новые авиамодели.

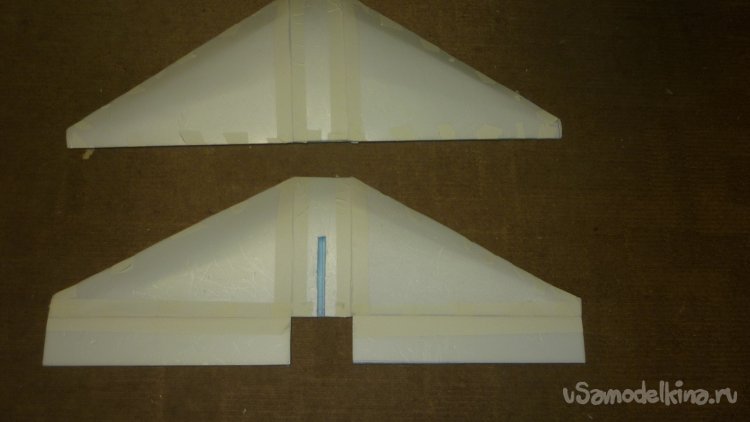

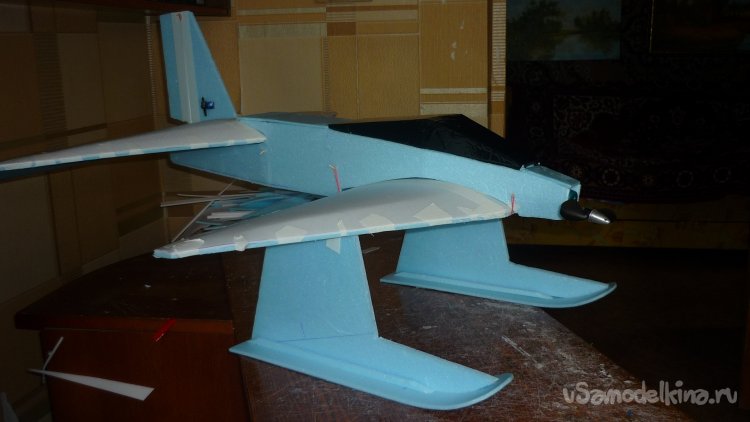

Просматривая созданные мной авиамодели, наткнулся на тандем с треугольным крылом и решил повторить эту модель, но немного изменив конструкцию.

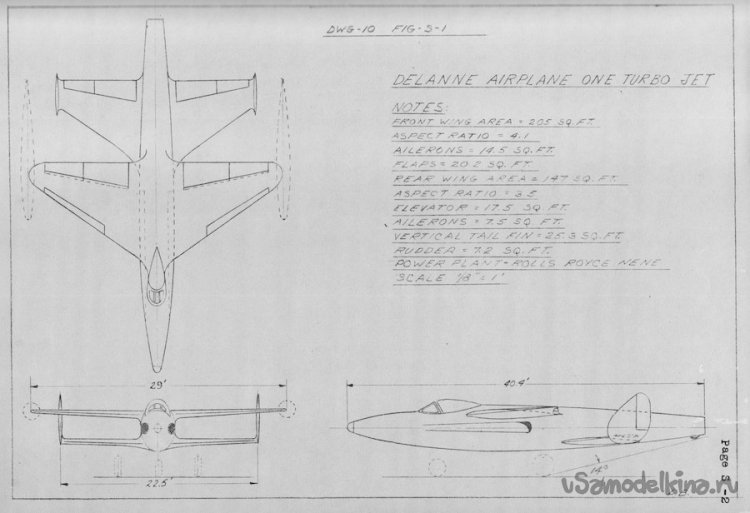

К тому же , мне попалась фотография проекта палубного истребителя Model Delanne 16 J–A. Франция - Альтернативная История

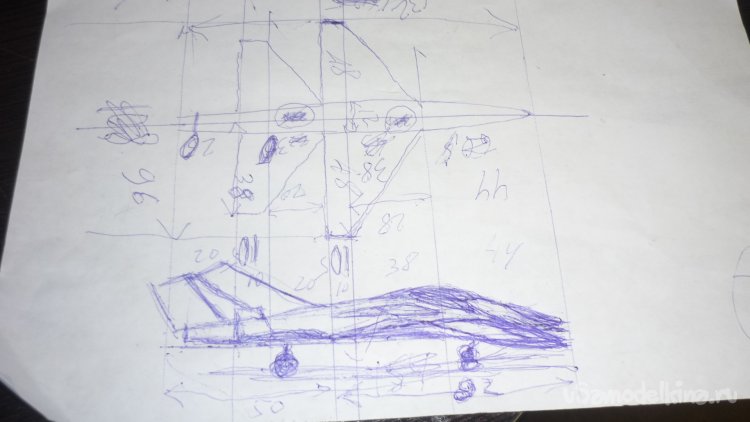

Для создания своей модели, я сделал свой небольшой рисунок и проставил нужные мне размеры.
Модель создаю из подложки под ламинат голубого цвета с размерами 1000 х 500 х 5 мм.
Не обошлось без применения белой, гладкой, единственной моющейся, экструдированной потолочной плитки.

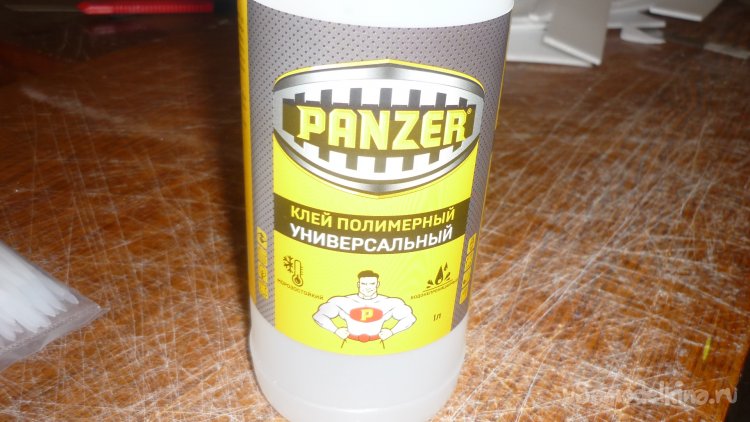

Для склеивания отдельных деталей конструкции модели применяю универсальный, полимерный, водонепроницаемый, морозостойкий клей «PANZER».
При изготовлении отдельных деталей , использую серый, матовый, листовой утеплитель, толщиной 20 мм.
На этой модели планирую использовать вот эту электронику.
Мотор - 2212 4500 kV.
Винт = 6 х 4 .
Сервомашинки – MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .
Регулятор – 80А,
Аккумулятор – 1500 mAh.

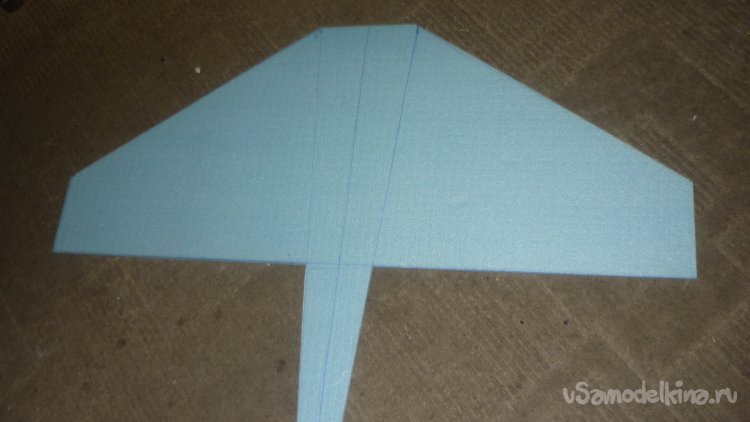

Начал с выкраивания нижней обшивки заднего, нижнего крыла и хвостового отдела фюзеляжа.

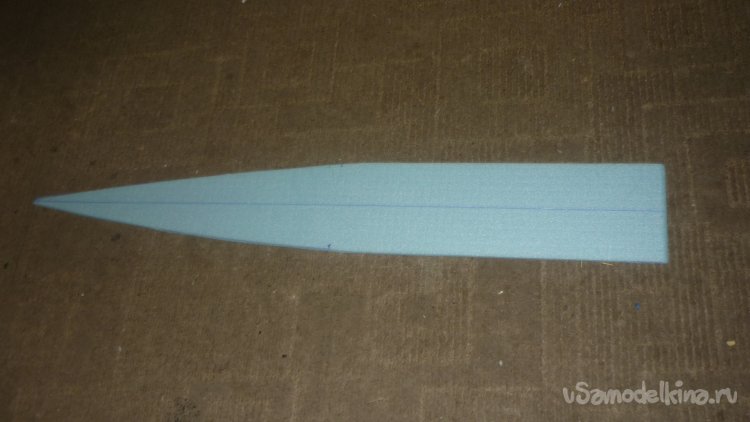

Вырезал заготовку нижней стенки фюзеляжа средней и носовой секций.

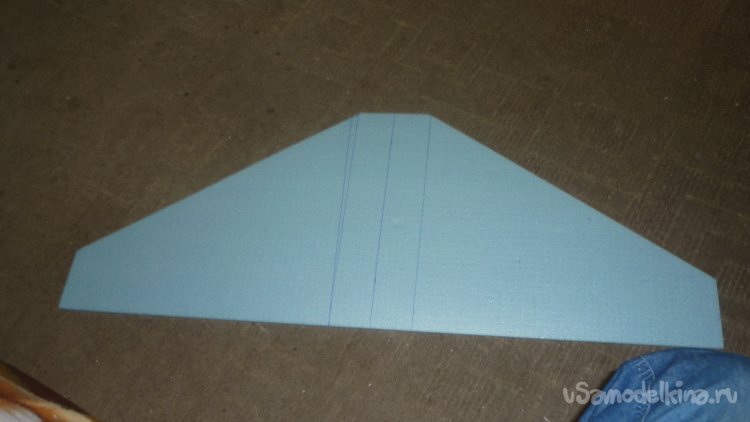

Вырезал нижнюю обшивку переднего, верхнего крыла.
Примерил нижнюю обшивку фюзеляжа носовой секции к заготовке нижней обшивки нижнего, заднего крыла.

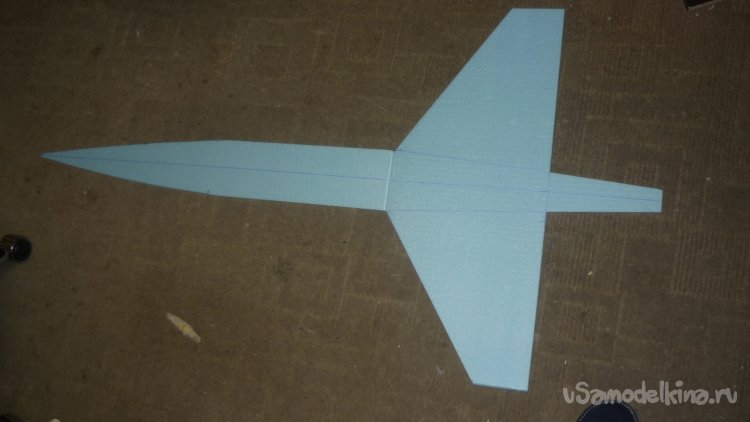

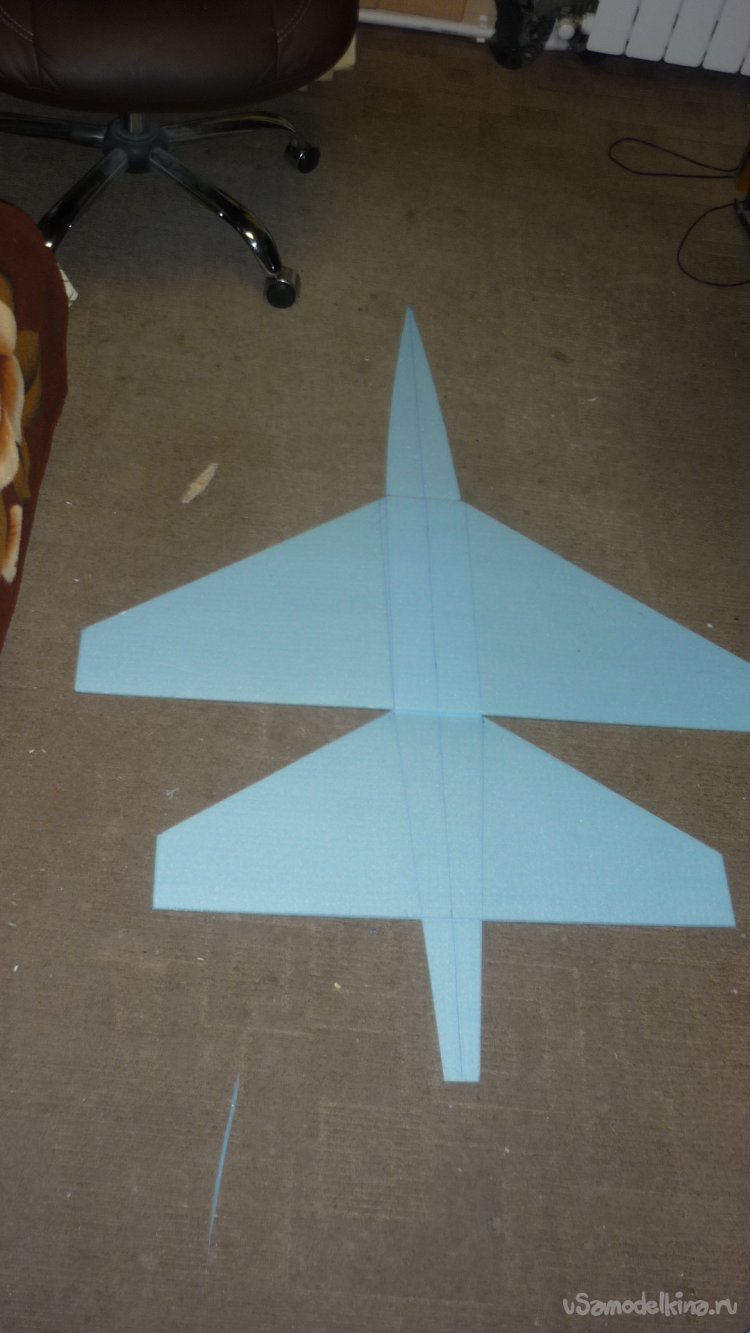

В плане оба крыла будут смотреться так.
Между хозяйственными делами, решил заняться изготовлением остекления кабины.

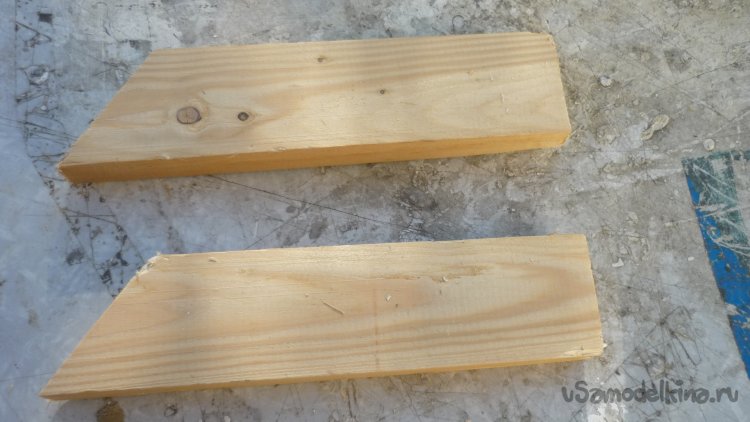

Для этого отпилил две деревянные заготовки.

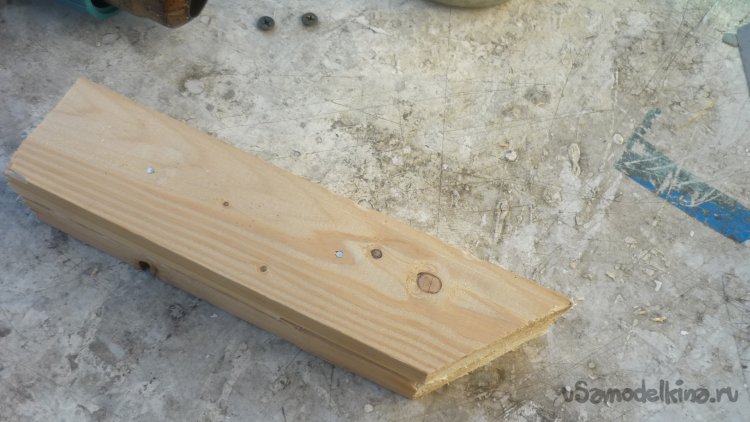

Соединил гвоздиками и получил болванку.

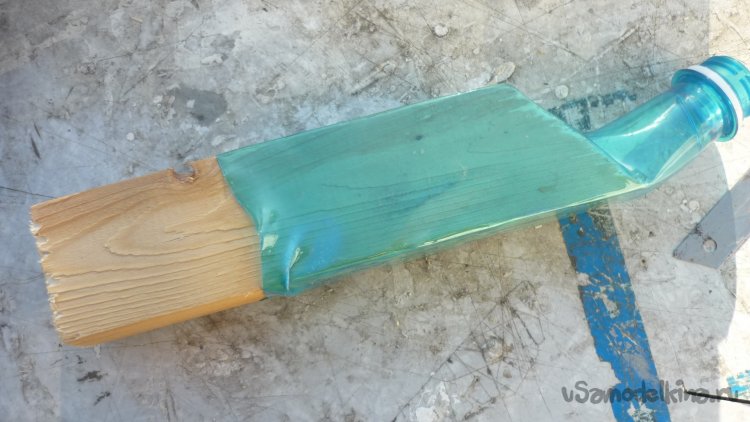

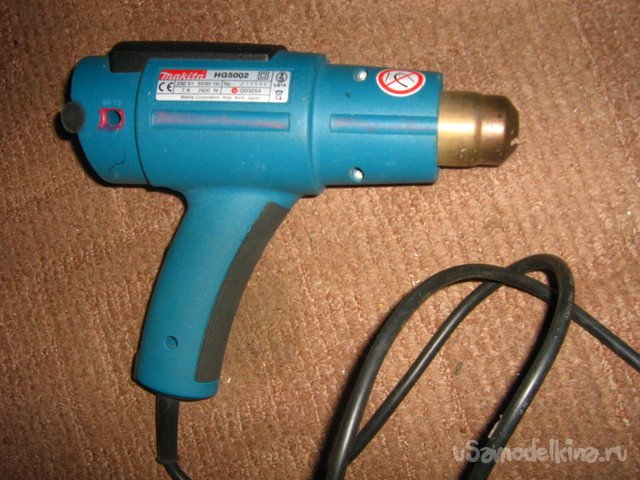

Одел на болванку пластиковую бутылку и нагрел техническим феном. Пластик плотно обтянул деревянную болванку.
Срезал пластик с болванки.

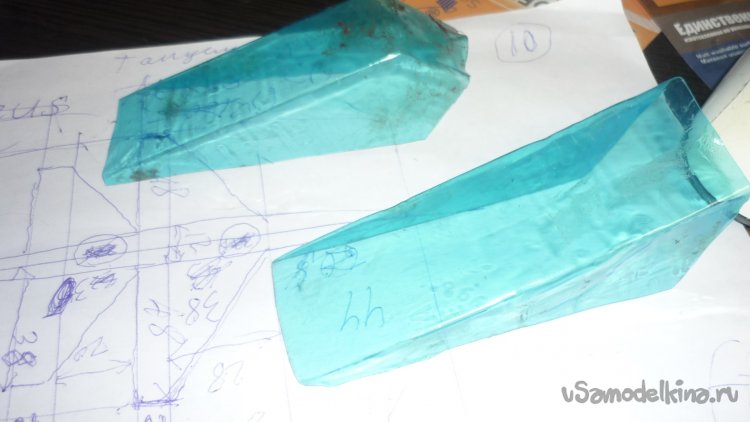

Получил вот такие заготовки остекления кабины.

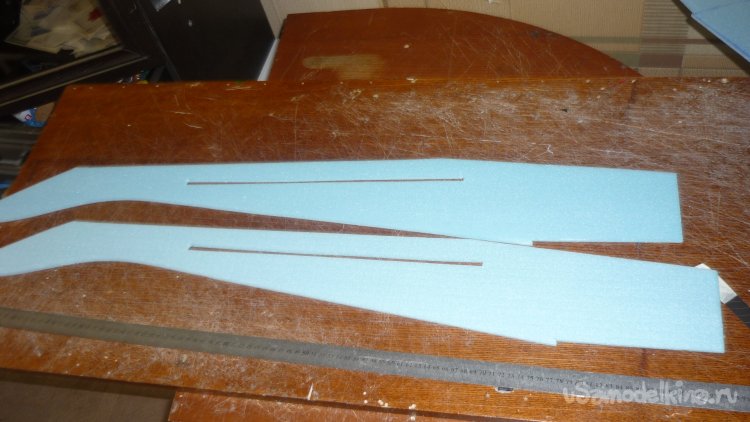

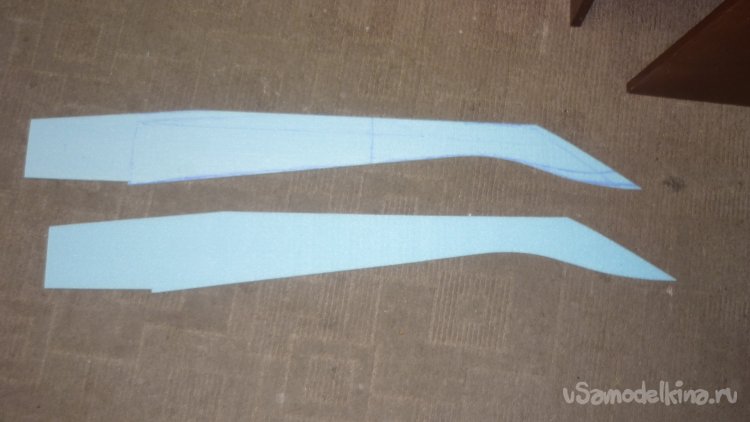

Выкроил и вырезал заготовки боковых стенок фюзеляжа.

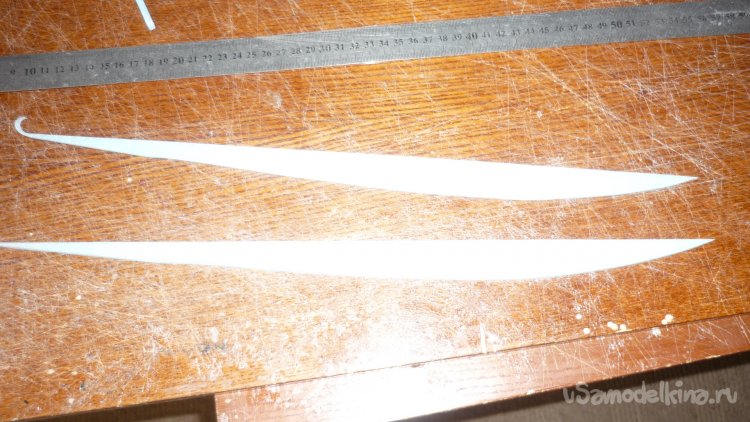

Вырезал корневые нервюры передних, верхних крыльев.
А боковых стенках фюзеляжа прорезал места для установки нижней обшивки верхних, передних крыльев.

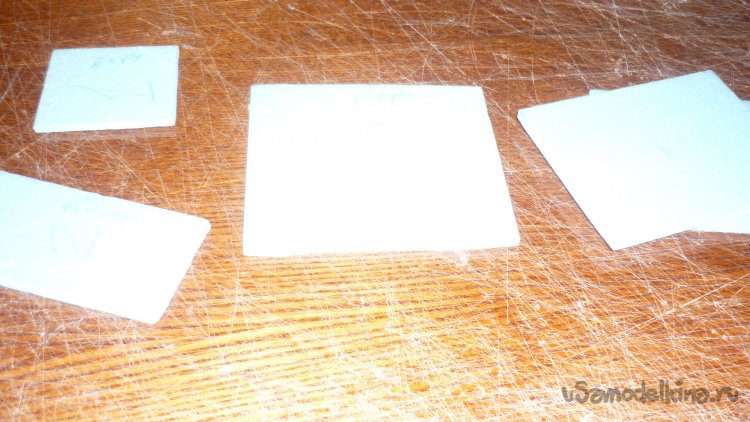

Вырезал внутренние, вертикальные перегородки фюзеляжа.

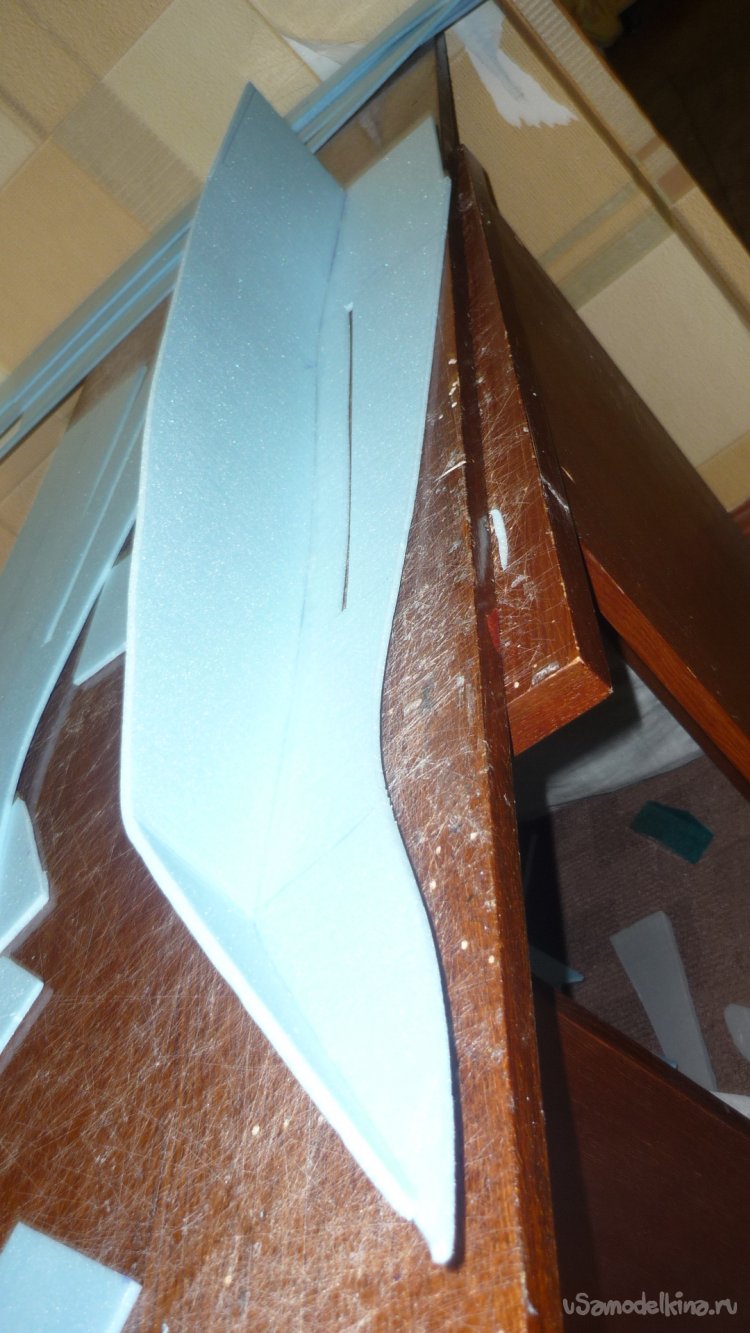

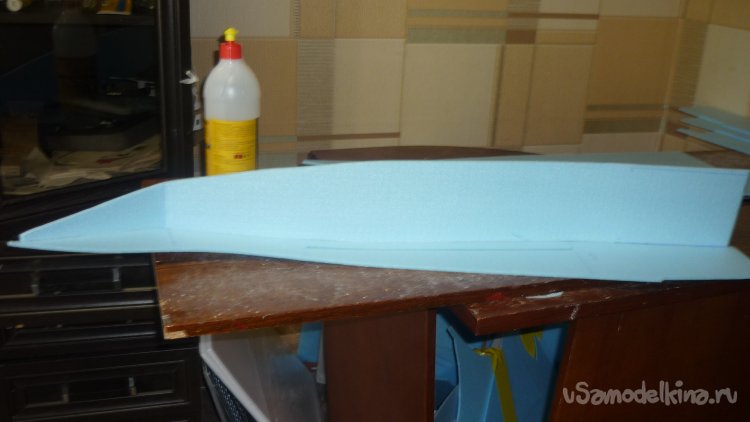

Начинаю монтировать фюзеляж. Приклеиваю одну боковую стенку.
Вклеиваю первую вертикальную перегородку в носовой части фюзеляжа.

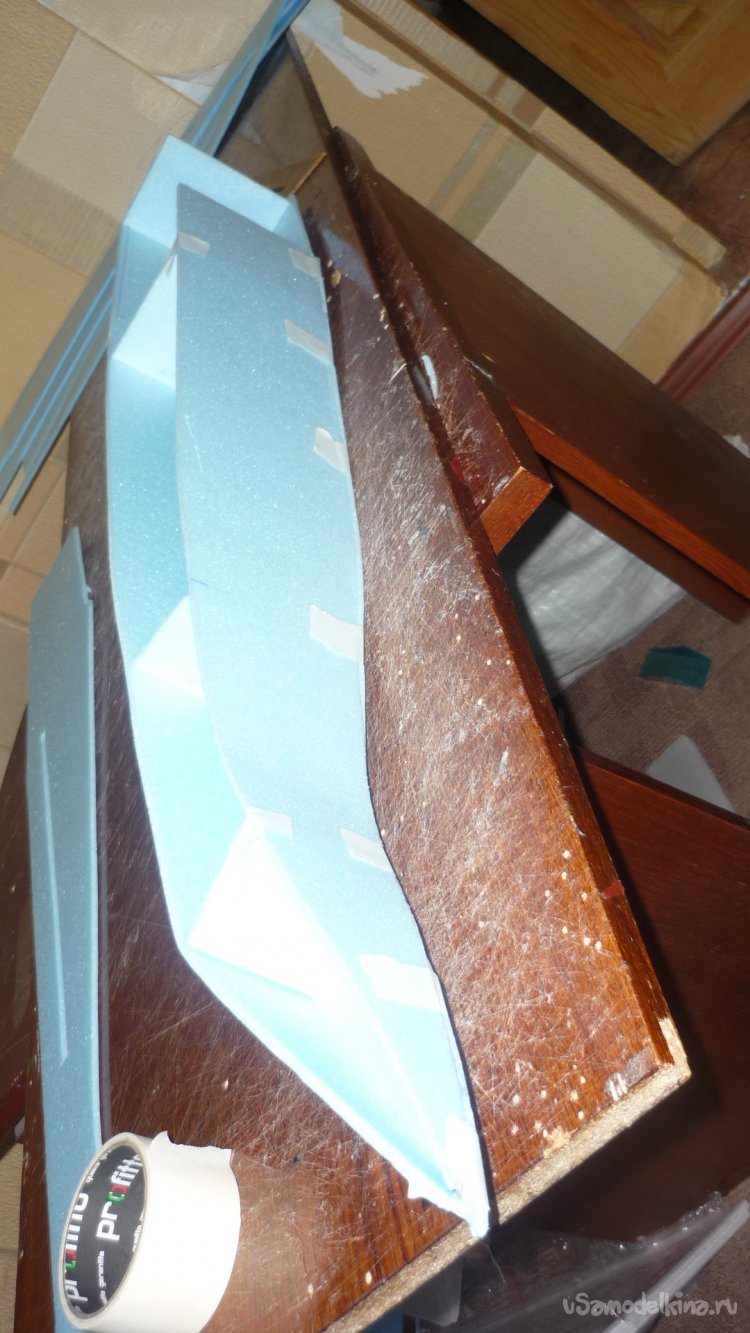

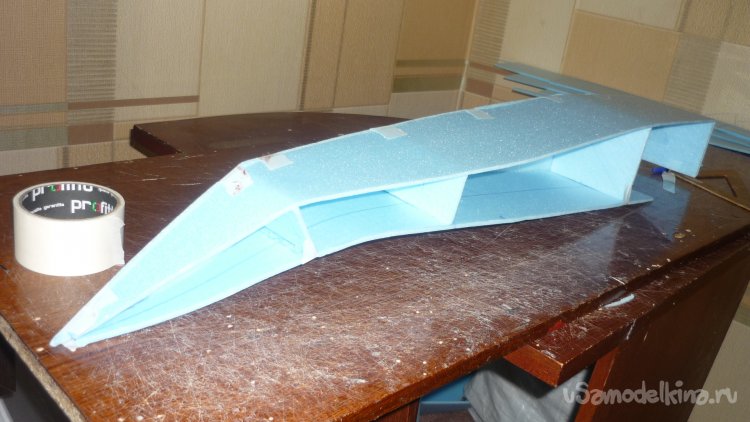

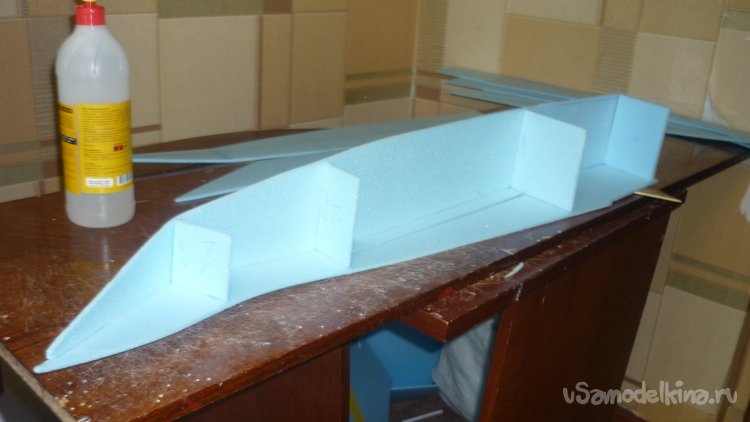

Смонтировал все вертикальные перегородки фюзеляжа.

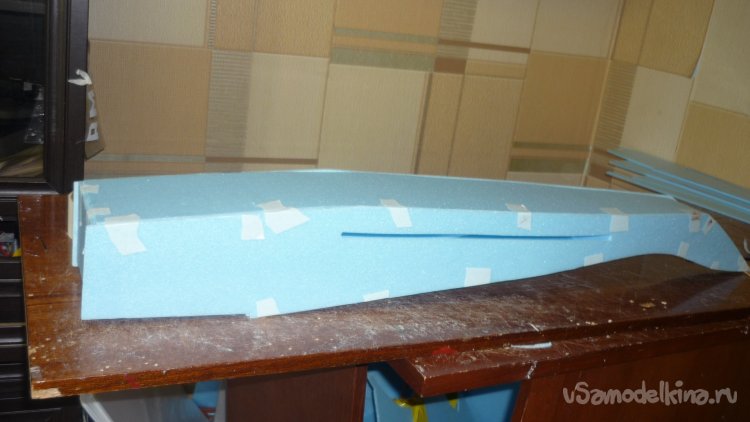

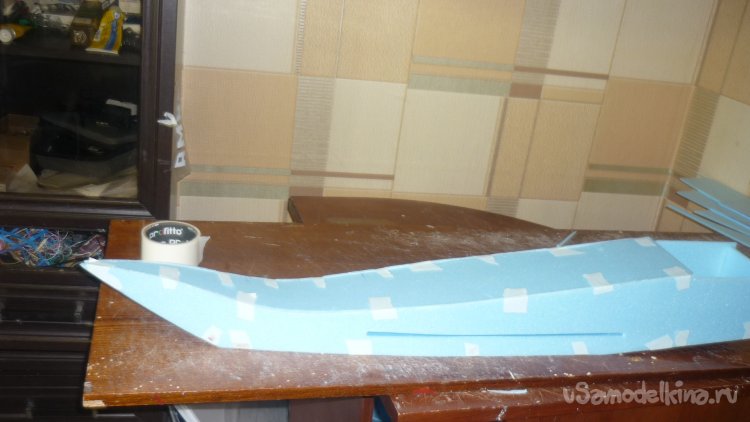

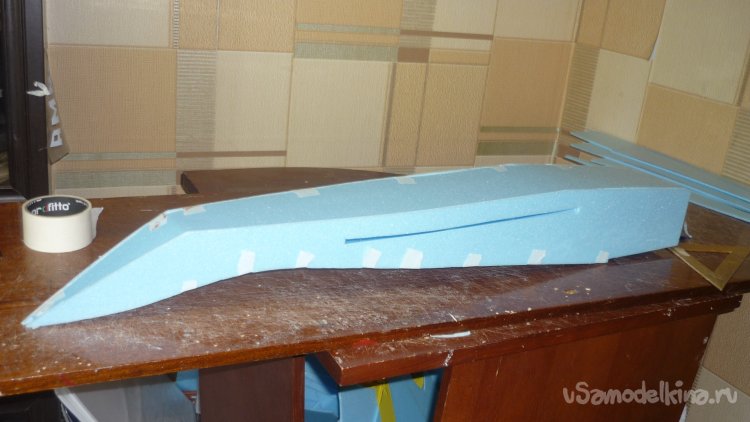

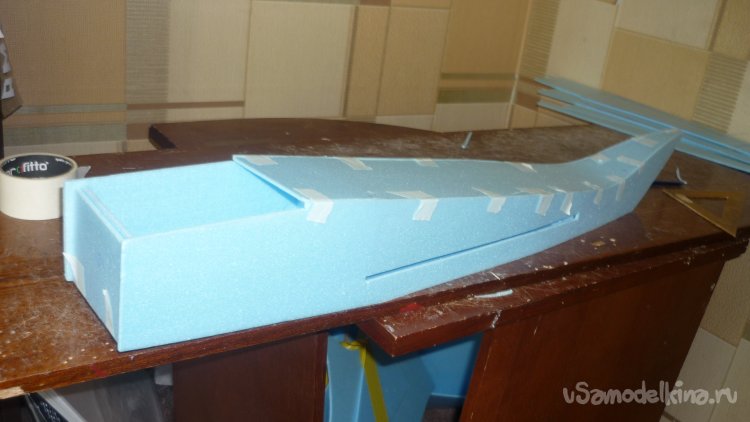

Смонтировал вторую боковую стенку фюзеляжа.
Монтирую нижнюю. стенку фюзеляжа.
Примеряю нижнюю обшивку верхнего, переднего крыла.

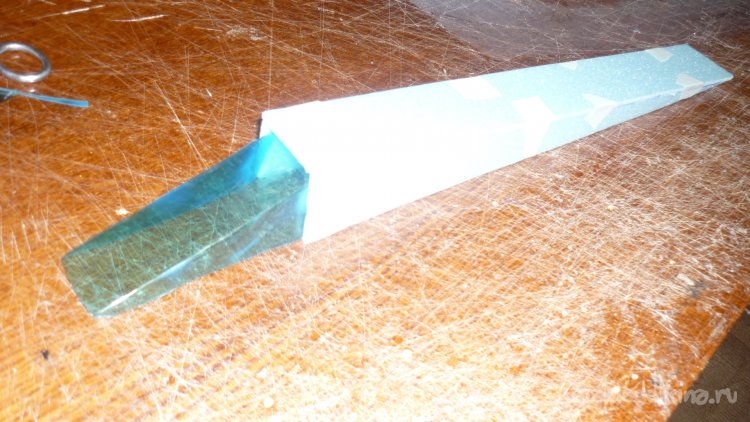

Вырезал заготовки для гаргрота, склеил и примерил на остекление кабины.

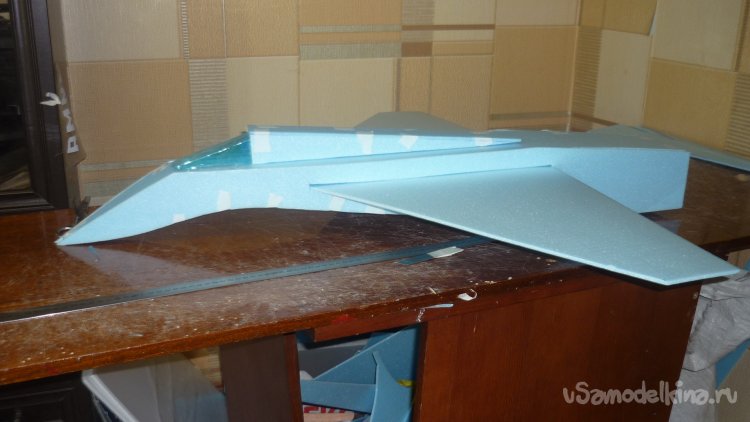

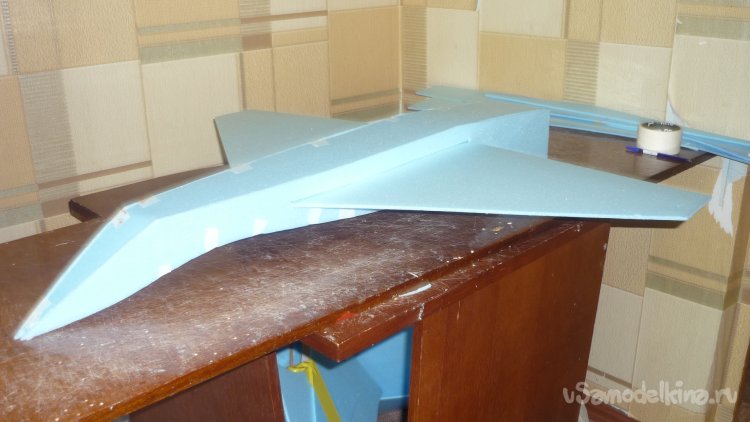

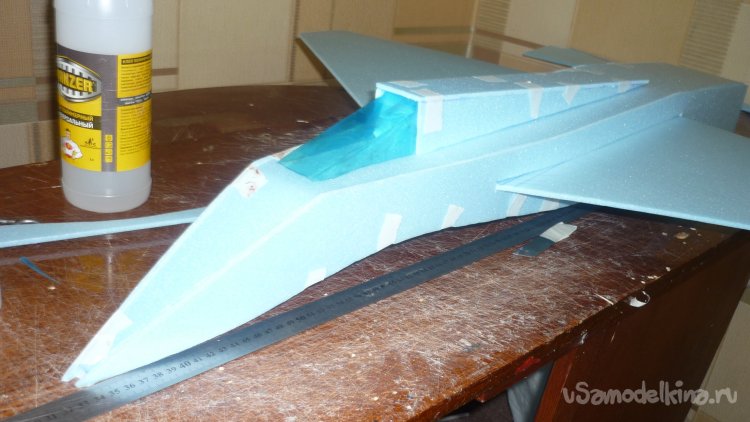

Примеряю гаргрот с остеклением кабины на фюзеляж.
Пришла пора заняться внешней обшивкой крыльев.

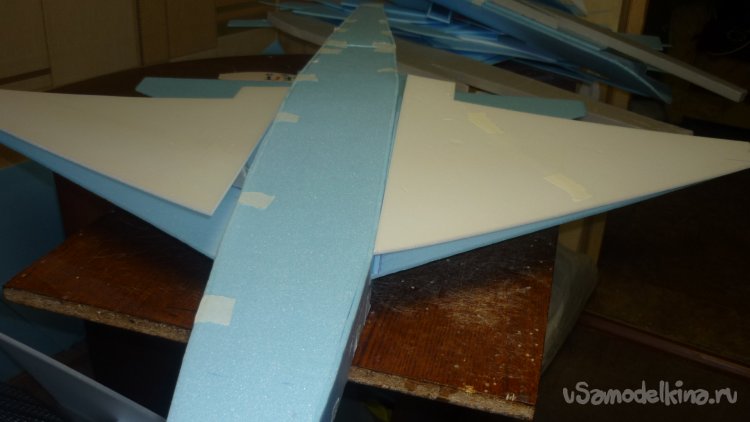

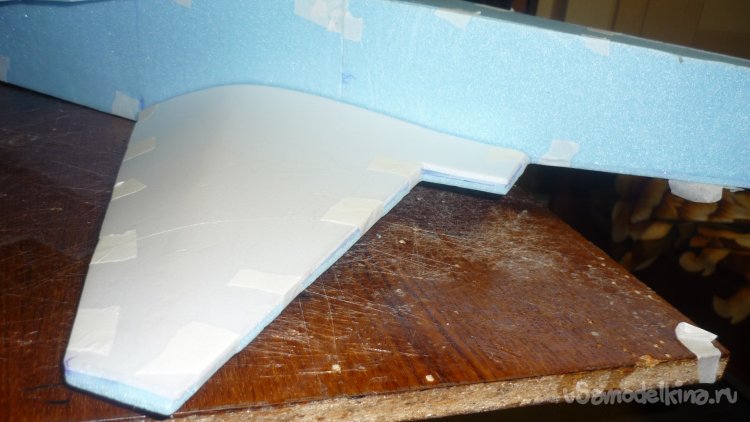

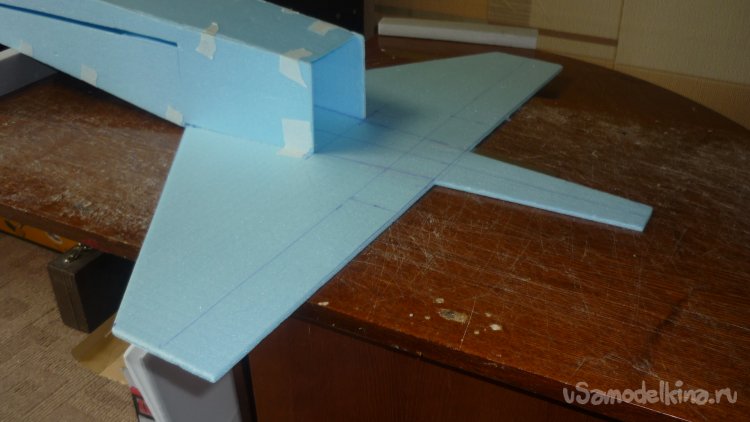

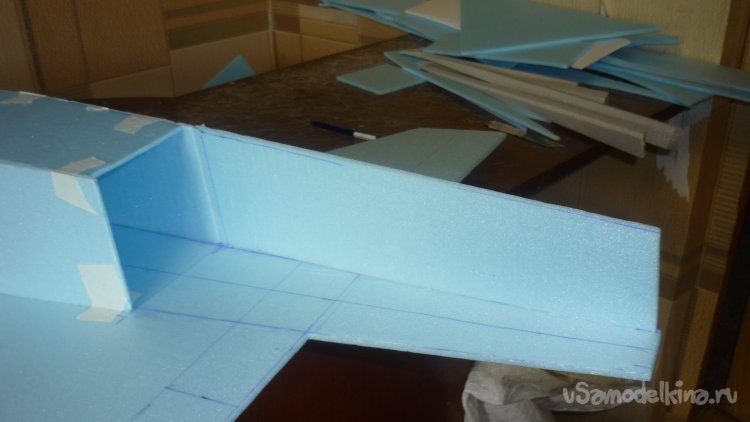

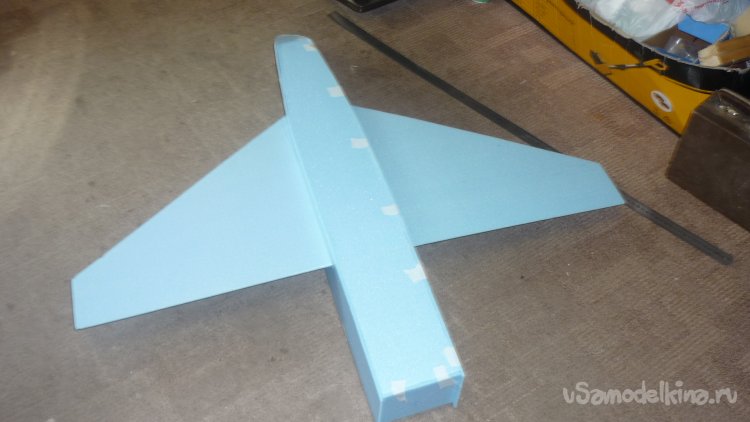

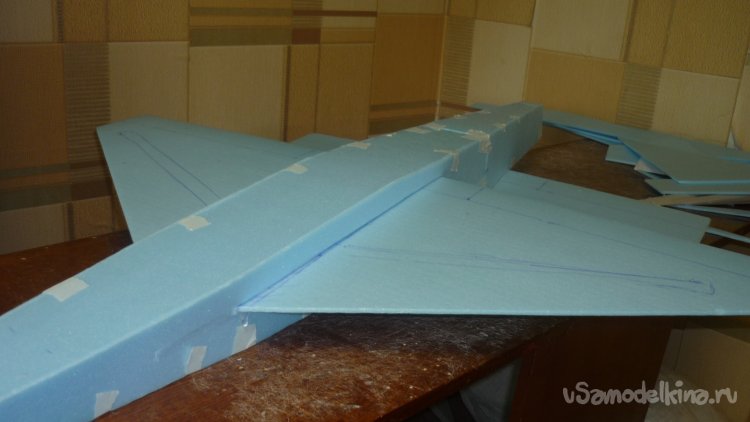

Для начала склеил заготовку нижней обшивки заднего, нижнего крыла с готовым фюзеляжем.
Вклеил стенки фюзеляжа в хвостовом отсеке.

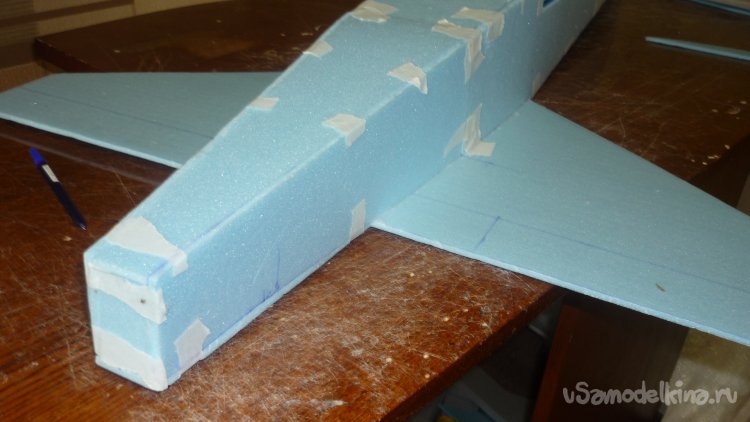

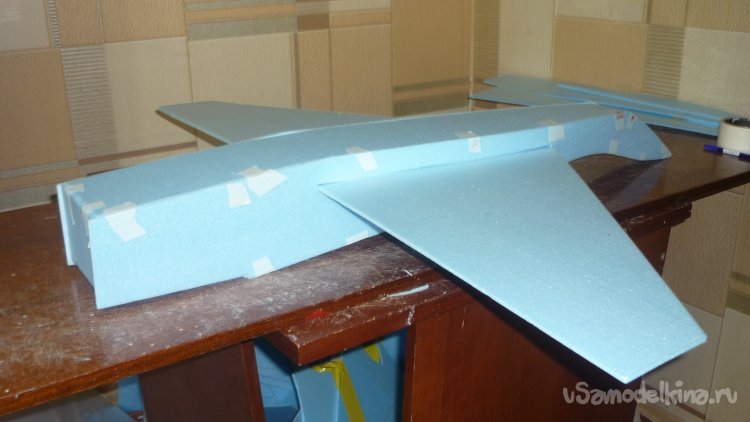

Смонтировал нижнюю обшивку переднего верхнего крыла на фюзеляж.

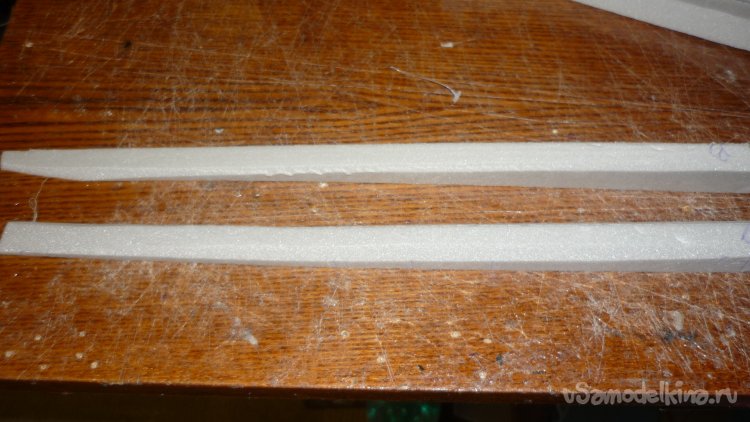

В дополнение к корневым нервюрам, переднего, верхнего крыла, из утеплителя вырезал лонжероны

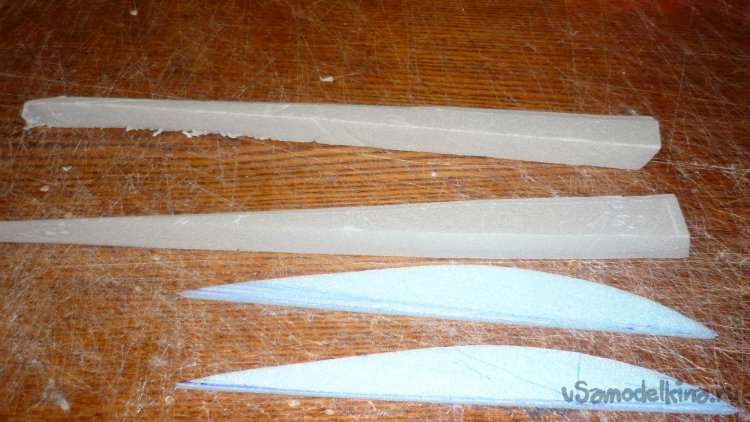

Вырезал нервюры и лонжероны для заднего нижнего крыла.

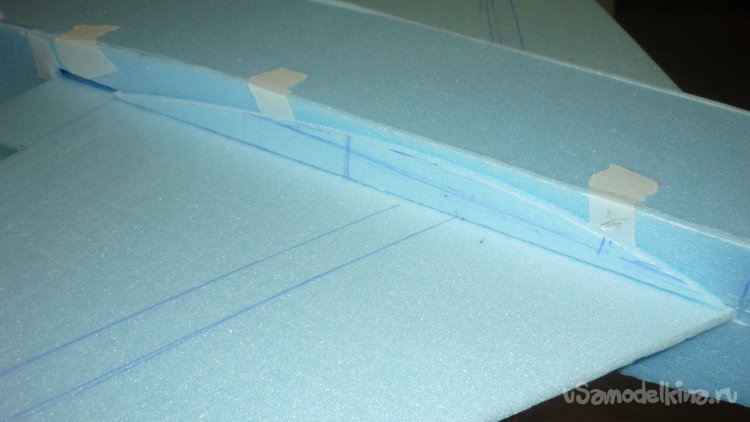

Монтирую корневые нервюры и лонжероны на нижнюю обшивку переднего, верхнего крыла.
Выкраиваю и примеряю заготовки внешней обшивки на переднее, верхнее крыло.
Монтирую внешнюю обшивку на переднее, верхнее крыло.

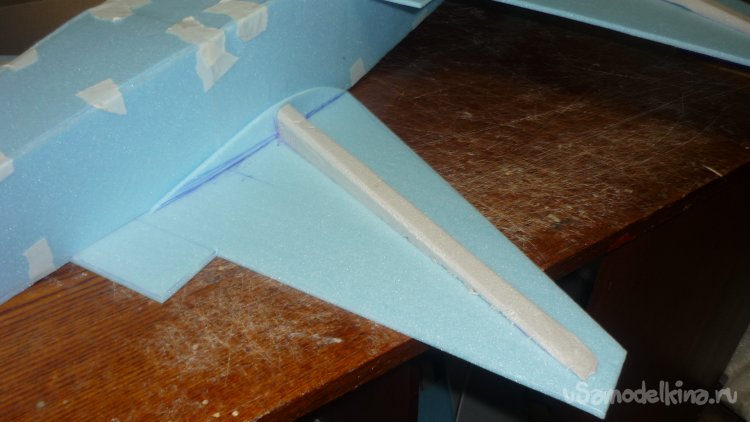

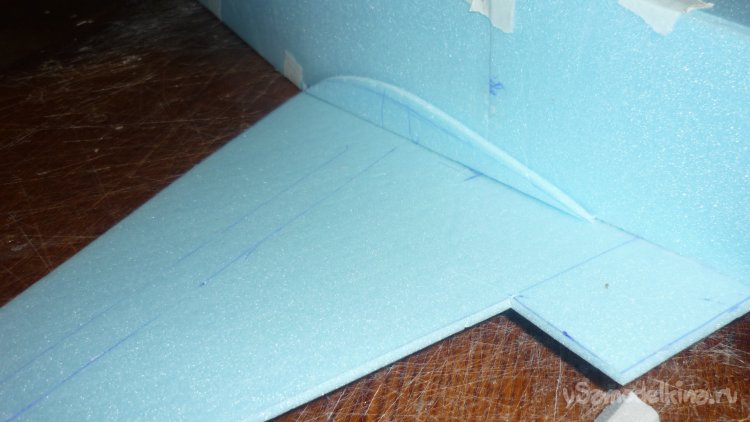

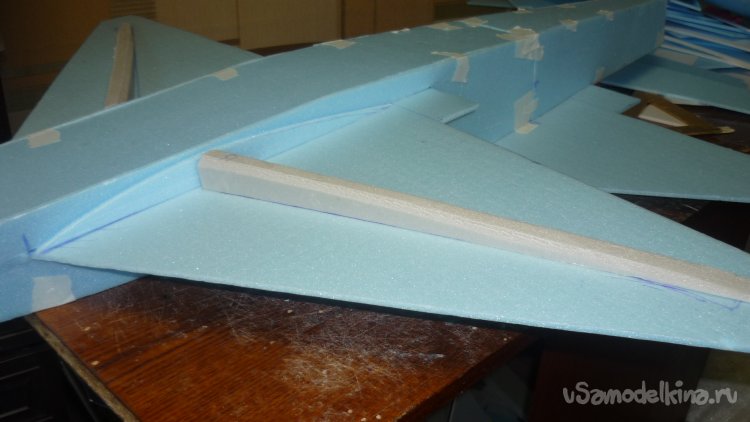

Монтирую корневые нервюры и лонжероны на нижнюю обшивку заднего, нижнего крыла.
Выкраиваю и примеряю внешнюю обшивку на заднее, нижнее крыло.
Монтирую внешнюю обшивку на заднее, нижнее крыло.

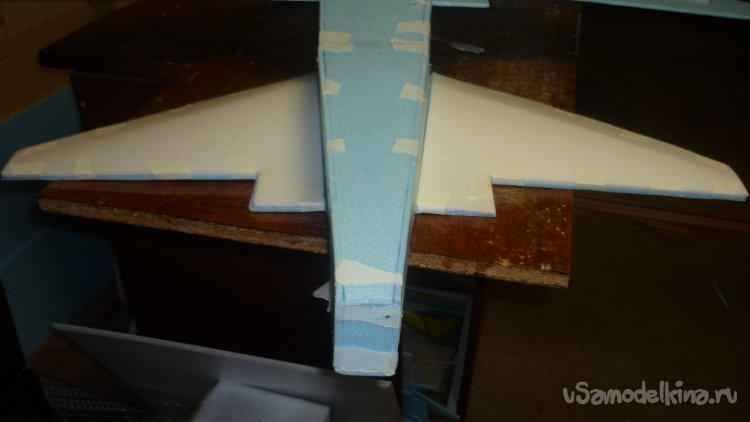

Внешний вид модели.

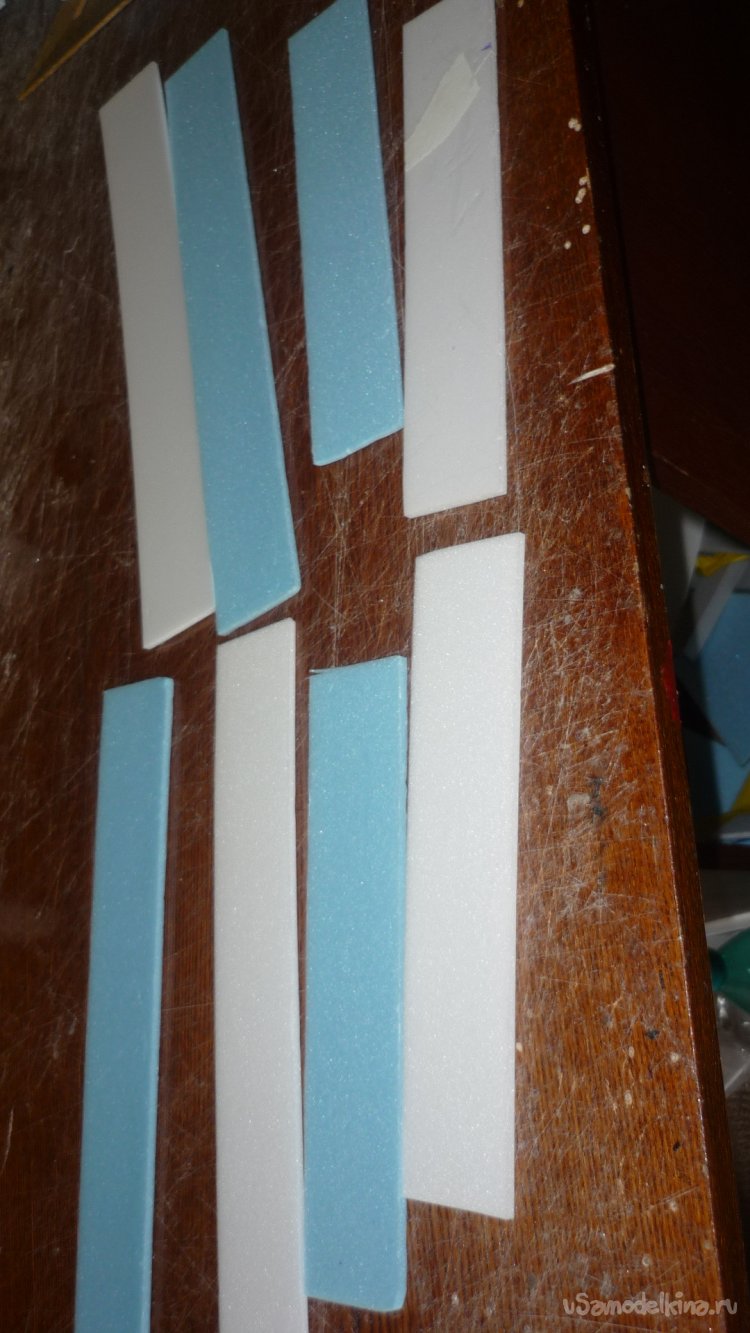

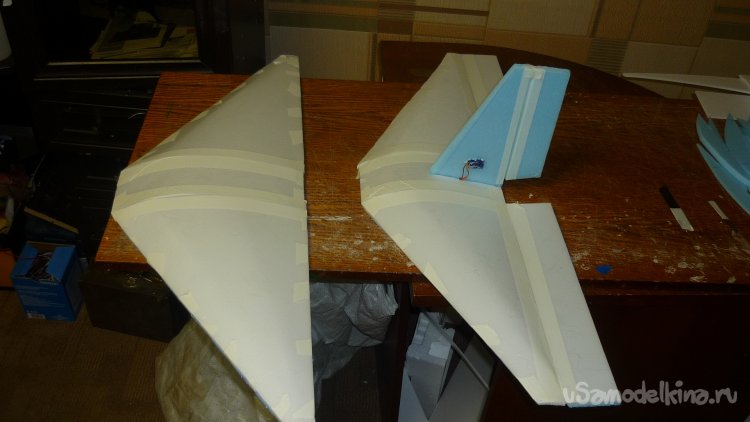

Вырезаю заготовки из подложки и потолочки и склеиваю в два слоя элероны и рули высоты.. Навешиваю их на бумажный, малярный скотч.

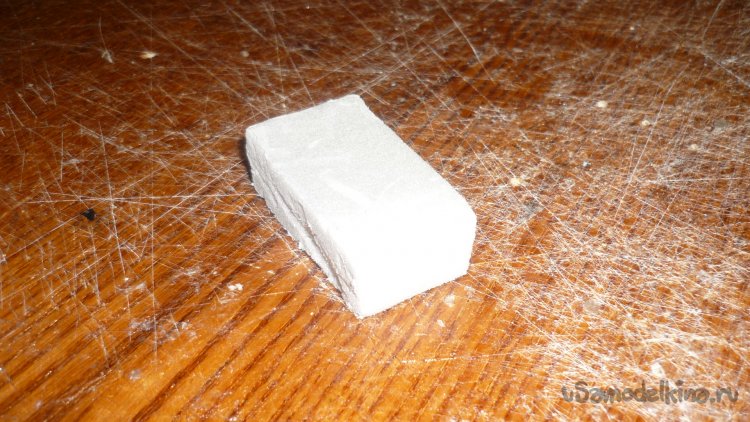

Вырезаю из утеплителя кусок, приклеиваю на него 3 мм фанеру, для последующего монтажа мотора с винтом.

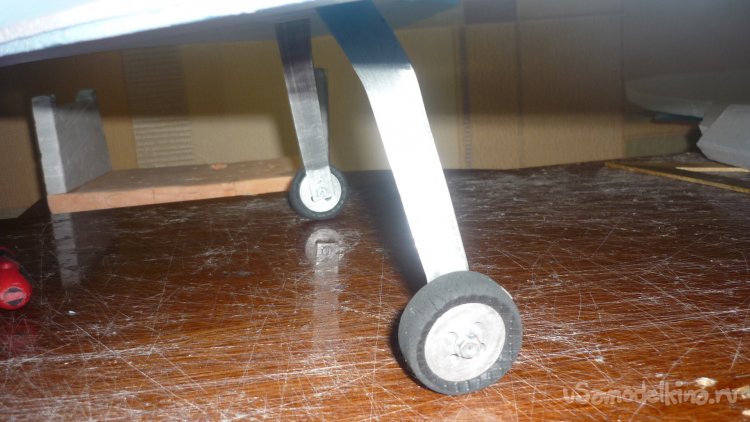

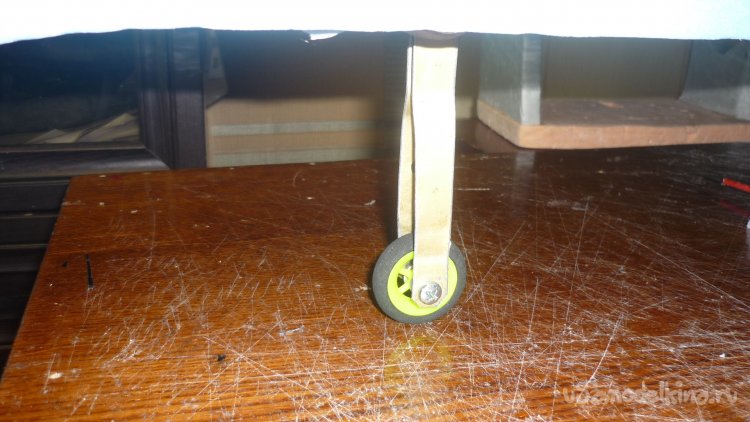

От старых авиамоделей подобрал шасси и смонтировал.

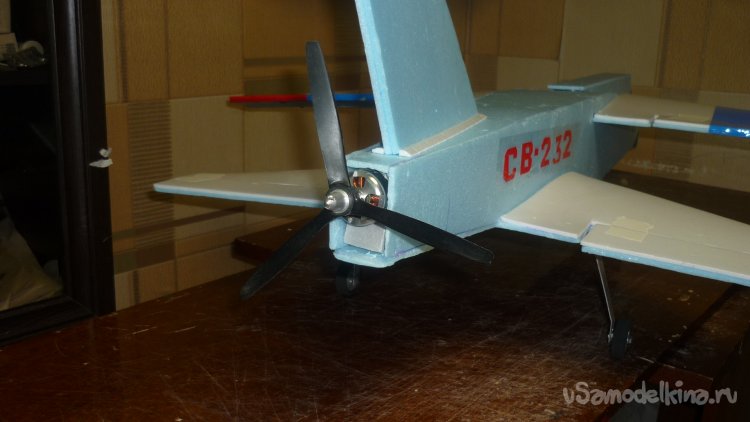

Установил мотор с винтом.

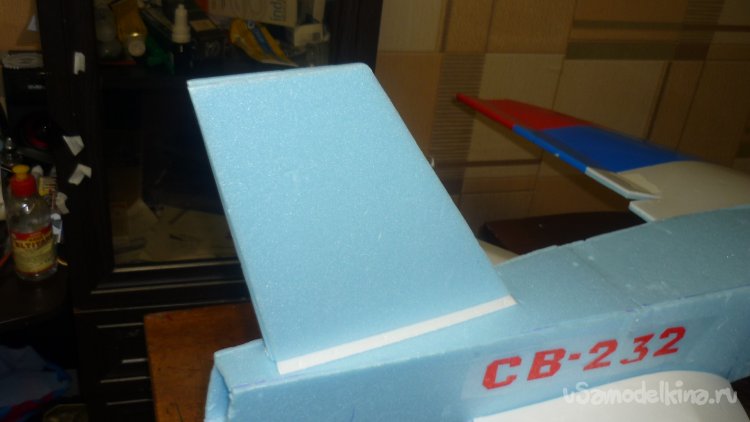

Вырезал из подложки заготовки для киля, склеил в два слоя и смонтировал на место.

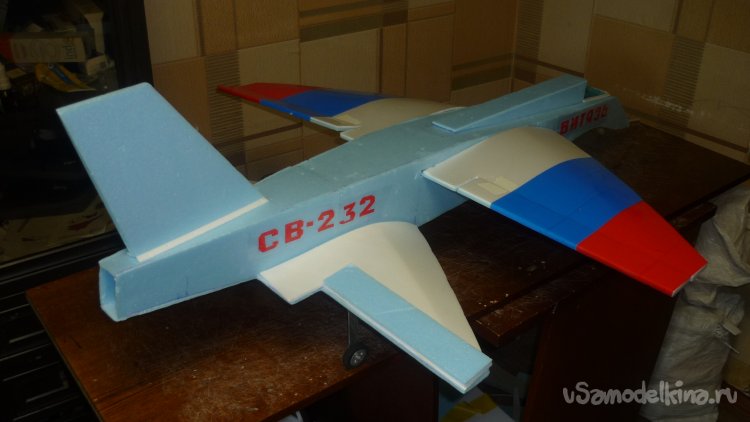

Вырезал буквы и цифры, смонтировал надписи и обтянул модель цветным скотчем.

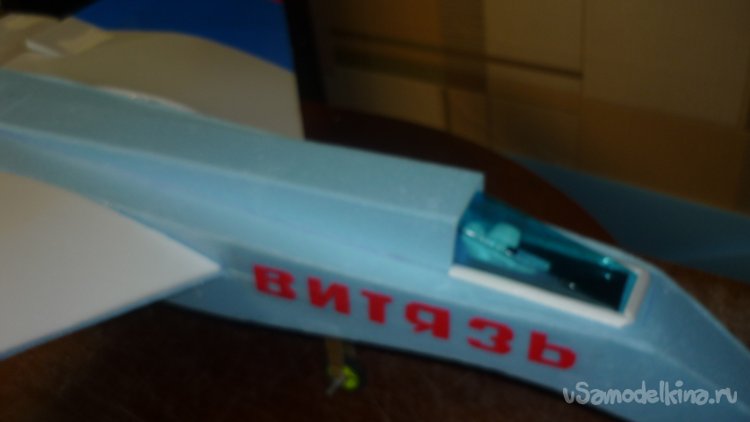

Посадил пилота в кабину, вклеил остекление и смонтировал гаргрот.
Не буду вас утомлять показом монтажа сервомашинок на элероны и рули высоты, вклеиванием кабанчиков, и подсоединением тяг управления элеронами и рулями высоты.

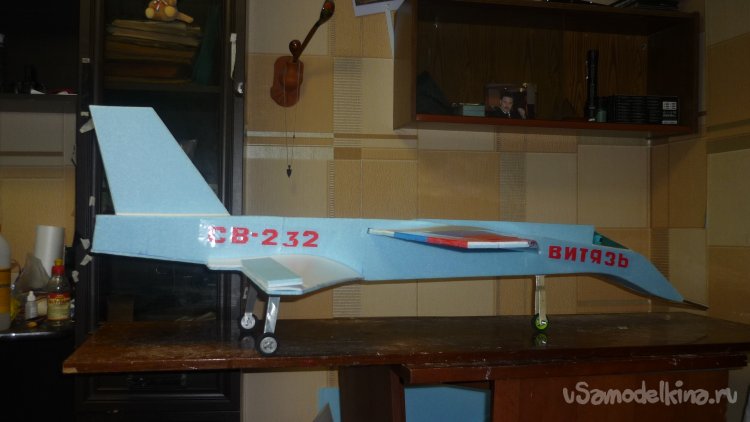

Модель готова.

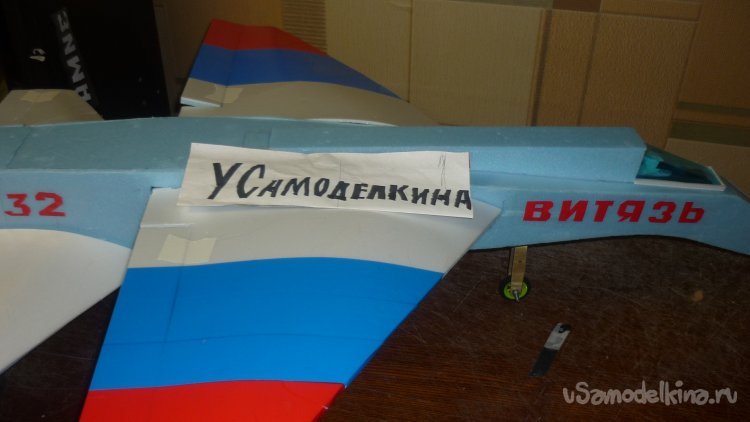

А это фотография для сайта "У Самоделкина".
Процесс создания этой авиамодели я показал в полном объёме и прощаюсь с вами.
Однако да свидания!
Ваш Валерьян Самоделкин.
