Здравствуйте, самодельщики!
В первой декаде двухтысячных годов мой друг собрал небольшую бригаду для реконструкции домика (больше похожего на дровяной сарай) в саду (а мы его ,как один, называли огородом). Огород и был в 4 сотки. Суть работы была в следующем: ободрать стены сарая не трогая крышу и «а там видно будет». Стены ( из разного горбыля) крепились к четырем довольно неплохим столбам квадратного сечения. Потом к этим столбам , при помощи горизонтальных брусов, были бы закреплены щиты- стенки. Ну и ,конечно, сделан пол. У нас, на Урале, редко можно встретить хорошую горизонтальную поверхность земельного участка. Хоть и старые, но горы. А особенно в садовых кооперативах- им изначально выделяют одни неудобья. Вот и здесь также. Для стройки нужен уровень. Либо бутылка с водой, наполовину заполненная, либо современный лазерный уровень. Последние в продаже уже были, но цены! Друг из-за наличия отсутствия у него определенного капитала , (это чтоб нанять специалистов-строителей), собрал нашу «бригаду» (оплата- пара пузырей и закусь), а тут еще покупать уровень!, лазерный! .Да еще для одноразовой работы! В прокат их не давали, у кооператоров отговорки, хотя я их могу понять- сам никогда никому не даю свой инструмент. Вот и пришла идея сделать свой уровень. И отправили меня, как самого умного и трезвого, изобретать сие. Отсутствовал два дня, а там... Нам понадобится следующее:

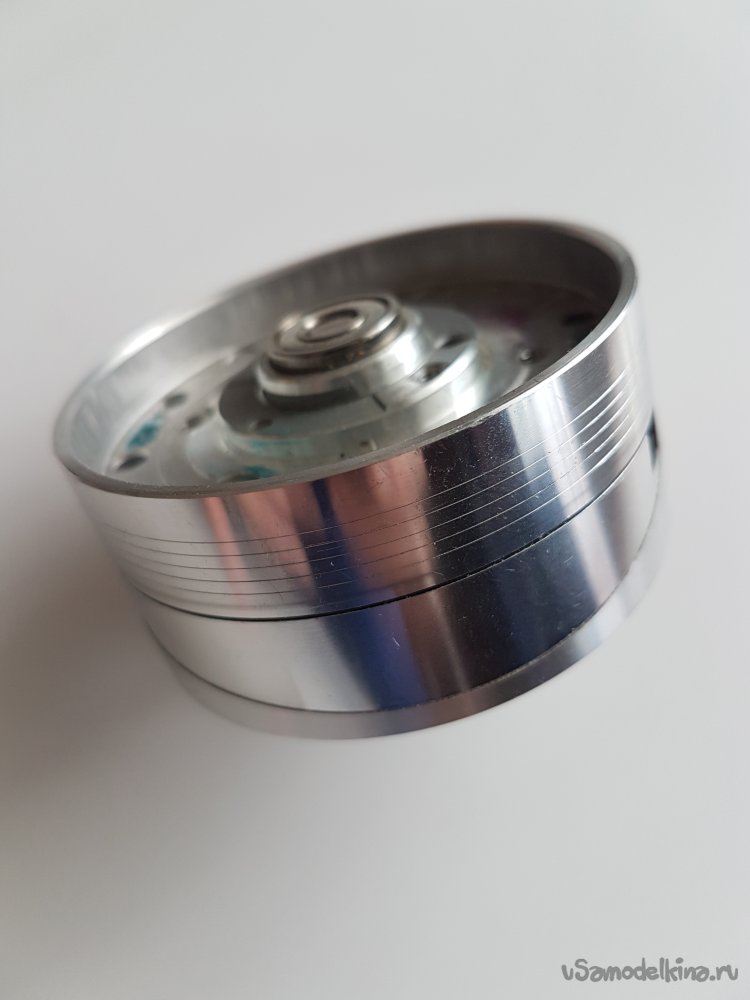

-узел вращающихся видеоголовок от разбитого видика,
-лазерная указка из киоска ширпотреба за 60руб,
-металлические уголки для стоек из закромов,
-три мебельных болта М6 с барашками,

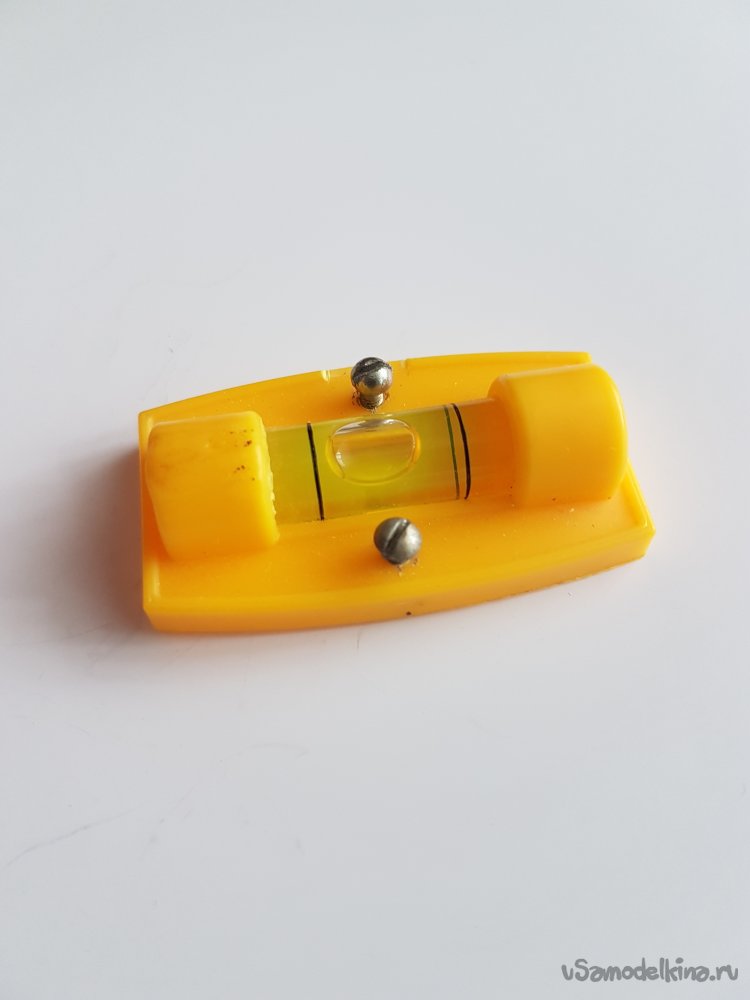

-маленький уровень,
-Li-Ion аккумулятор от мобильника, ну и прочее, по мелочи.

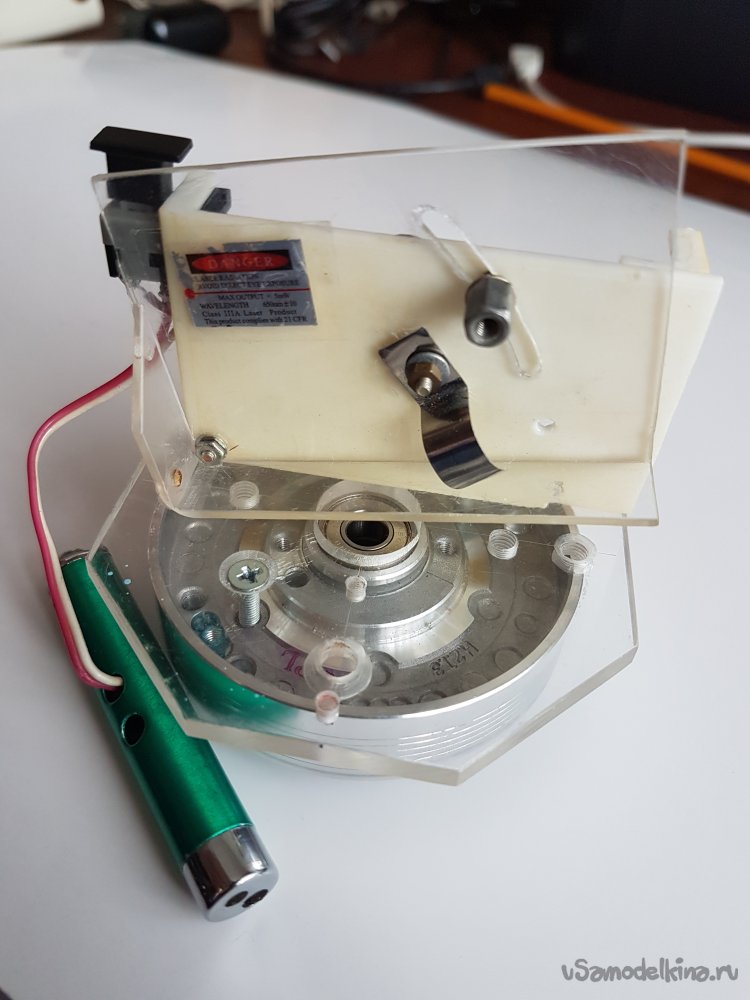

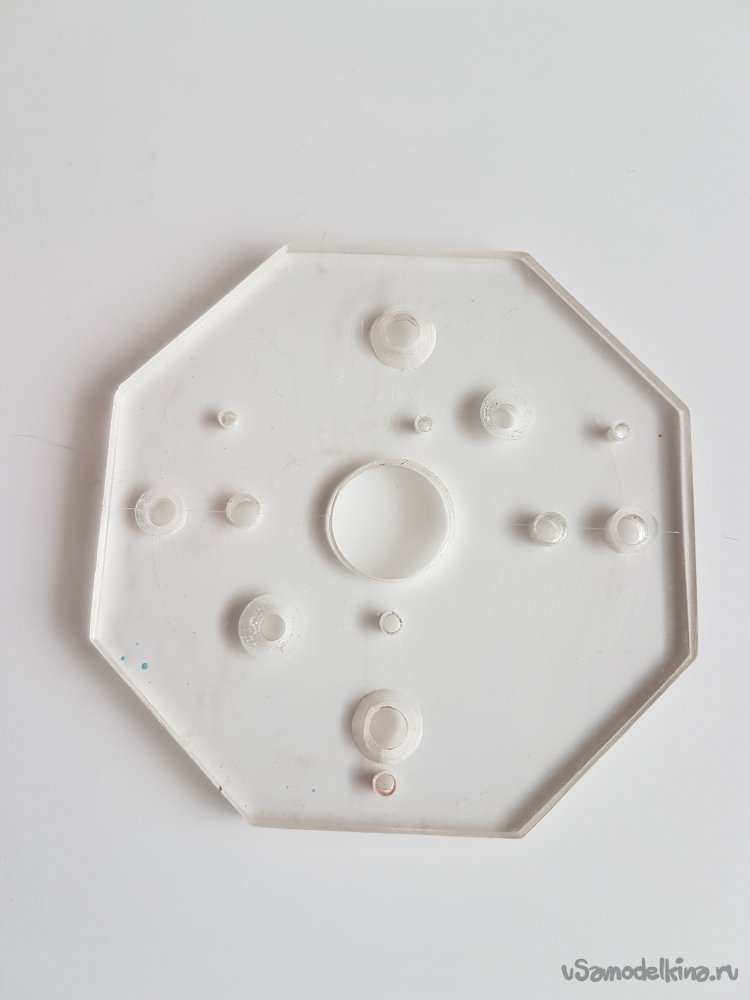

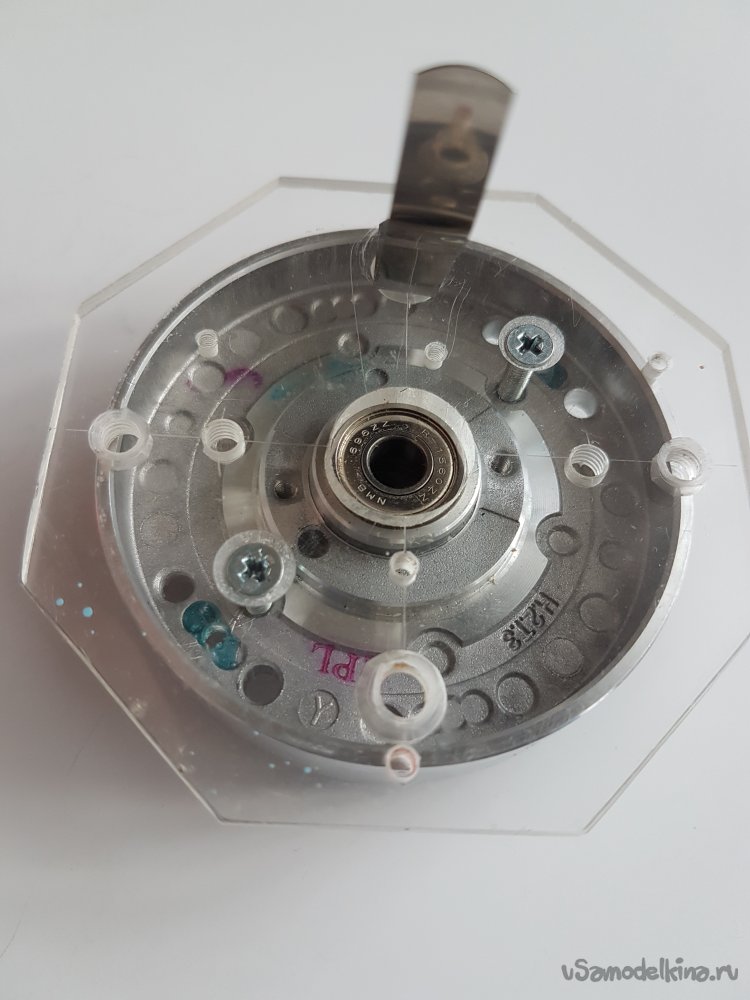

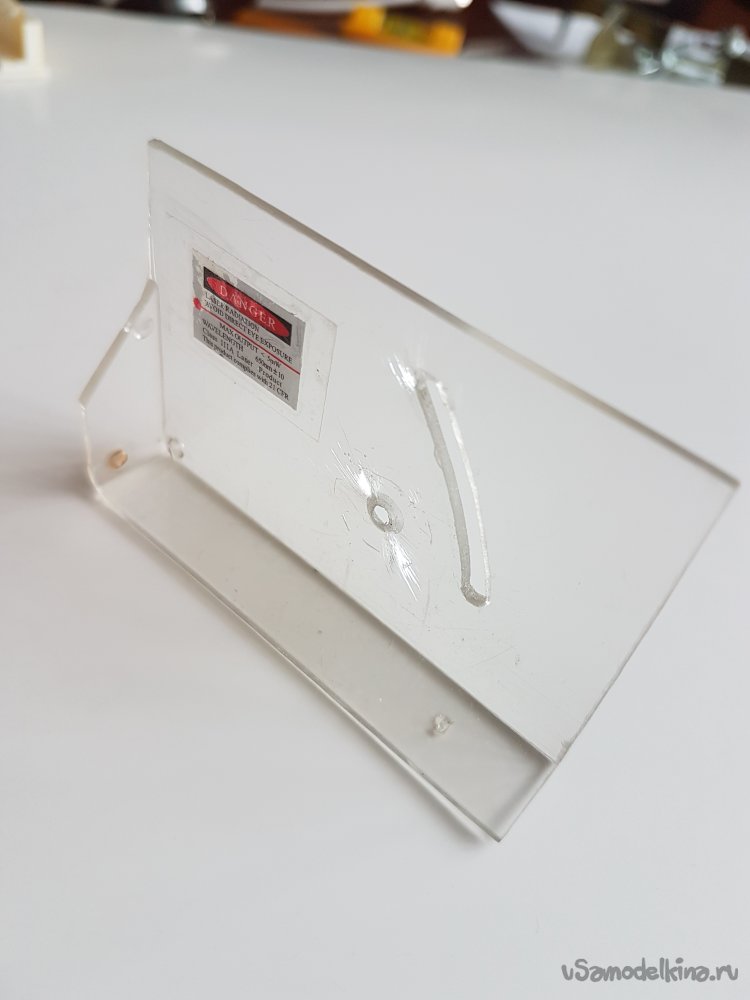

Фото первого варианта уровня нет, а здесь я предлагаю Вам усовершенствованный вариант (последний). Первоначально использовалась лазерная указка , где в комплекте были насадки для формирования точки и разных символов и фигур. От нее отказался. Поставил указку обычную, без насадок и ,как оказалось, более удачную в монтаже и работе. Для крепления указки, аккумулятора и уровня, из куска 4мм оргстекла (можно взять любую пластмассу) изготовил плату-монтажку, которую закрепил на блоке видеоголовок (верхней, вращающейся части) винтами.

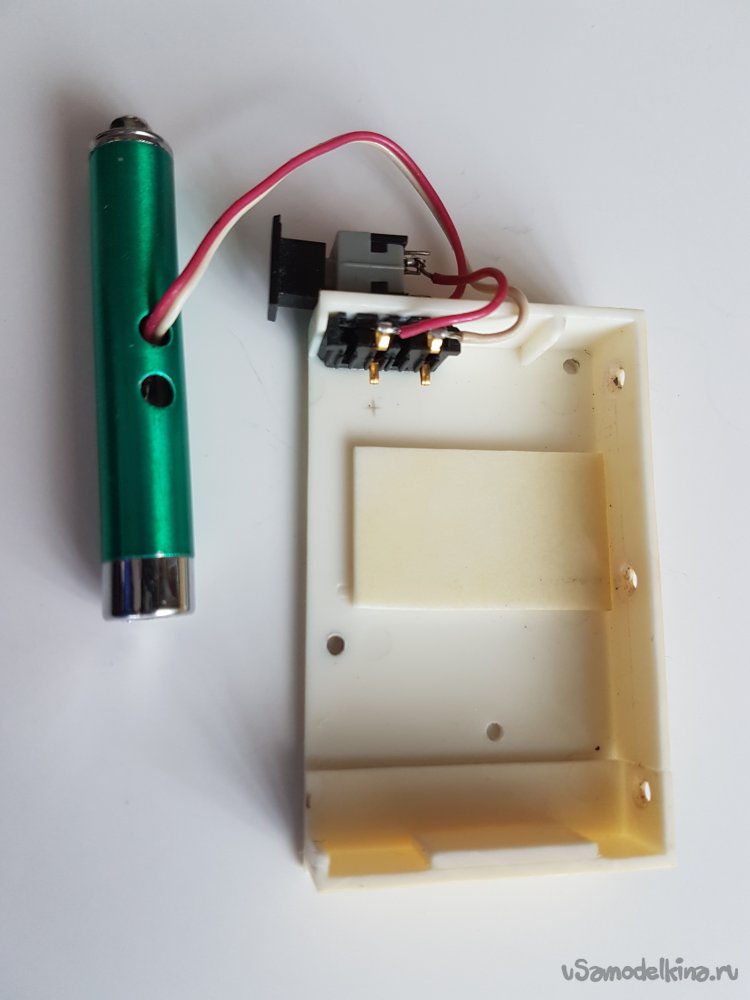

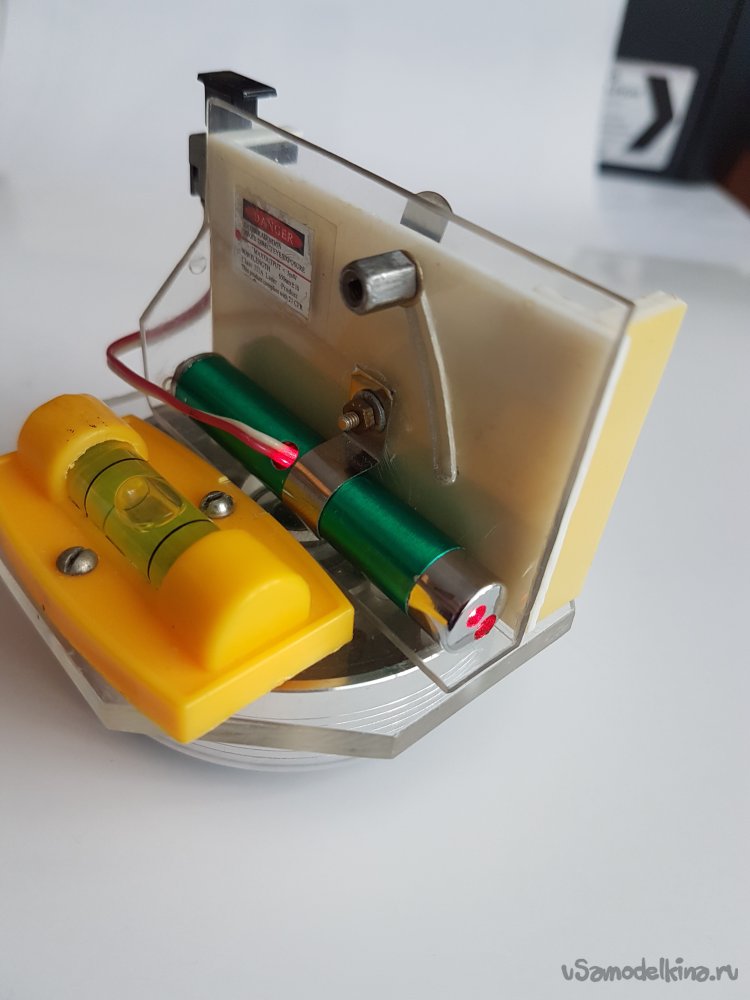

По центру платы сделал отверстие для подшипника узла, иначе он не давал плотного прилегания монтажки к верхней части блока видеоголовок. Затем на эту монтажку закрепил уровень и собранный узел аккумулятор +указка. Для него изготовления использовал корпус от магнитофонных компакт-кассет.

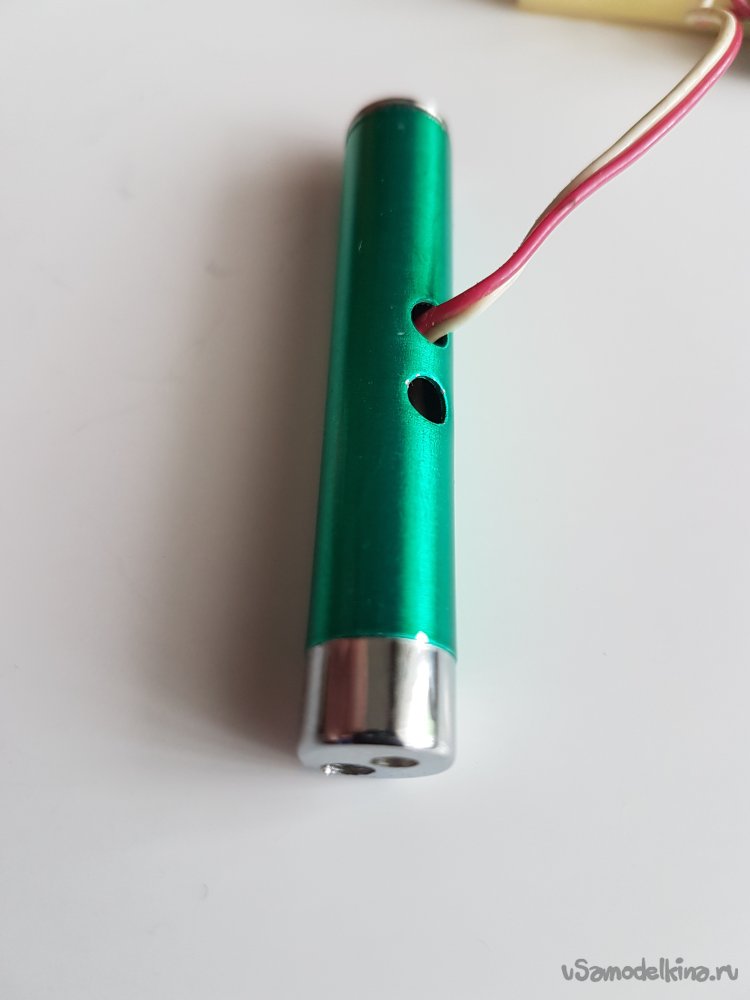

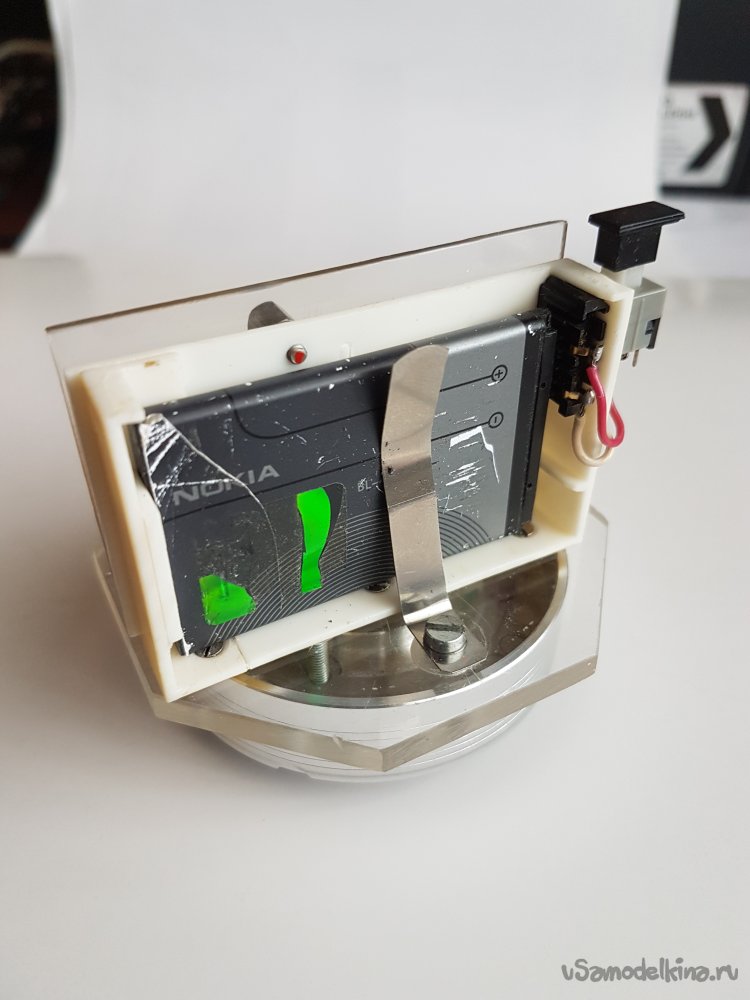

Здесь ,кроме указки, устанавливается выключатель питания лазера и аккумулятор. Причем есть возможность изменять угол положения указки по горизонту от 0 до ,примерно, 30°. Аккумулятор подключается через контактную колодку от мобильника. А в указке удалена кнопка включения и внешнее питание подводится по проводу. Больше в ней ничего не изменял.

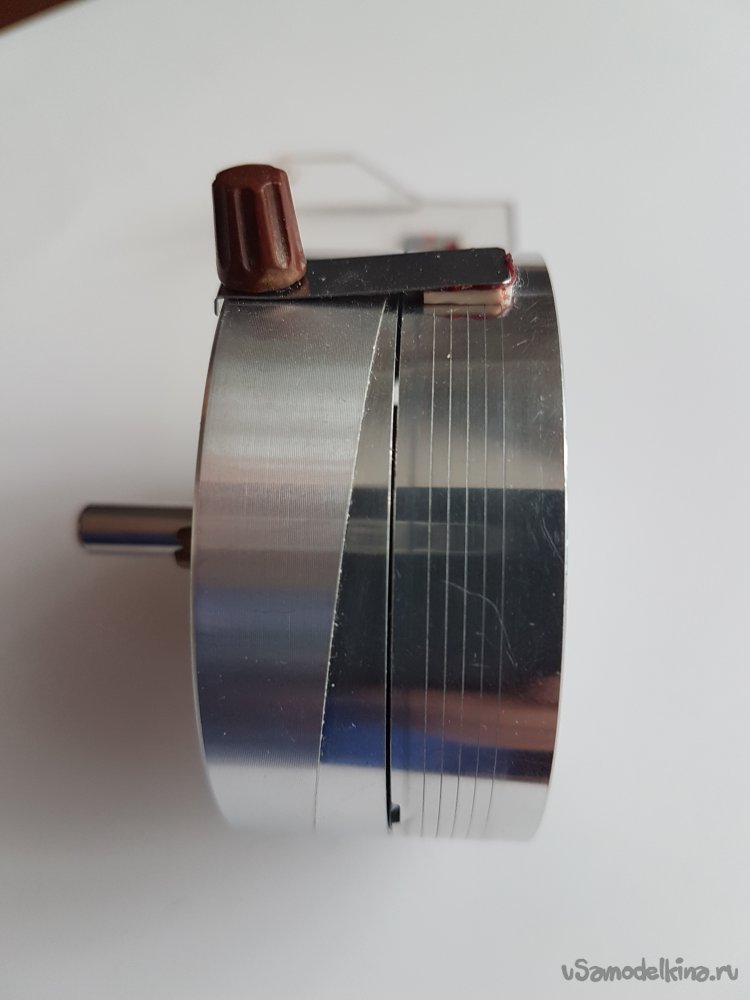

Чтобы не сбивать точку при установке, сбоку сделан тормоз, ограничивающий свободу вращения.

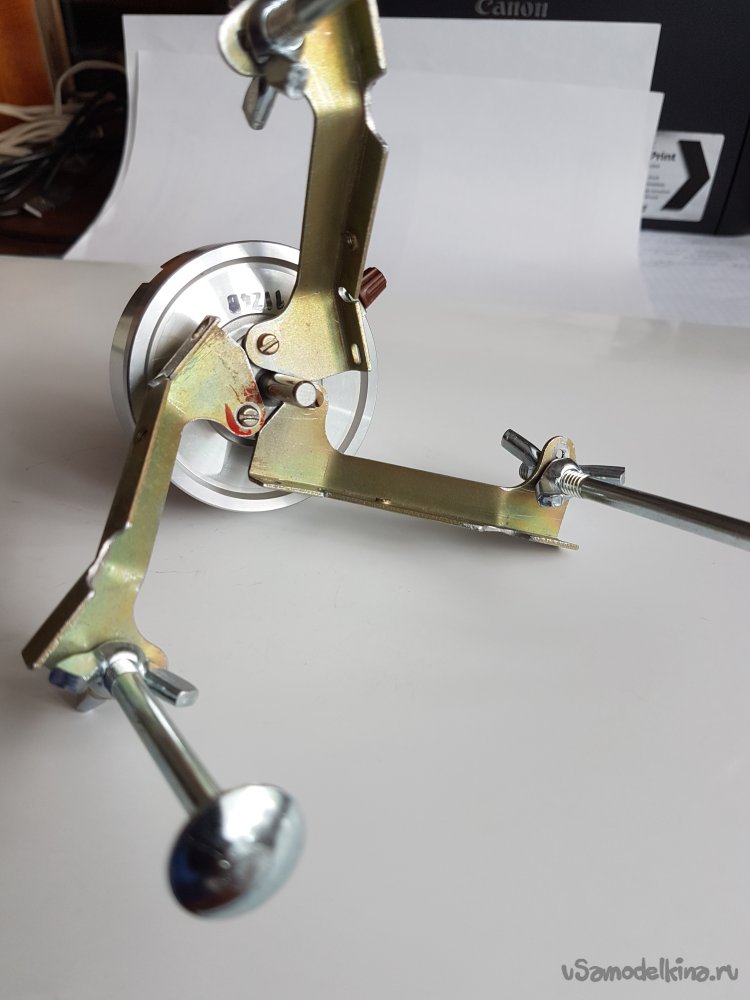

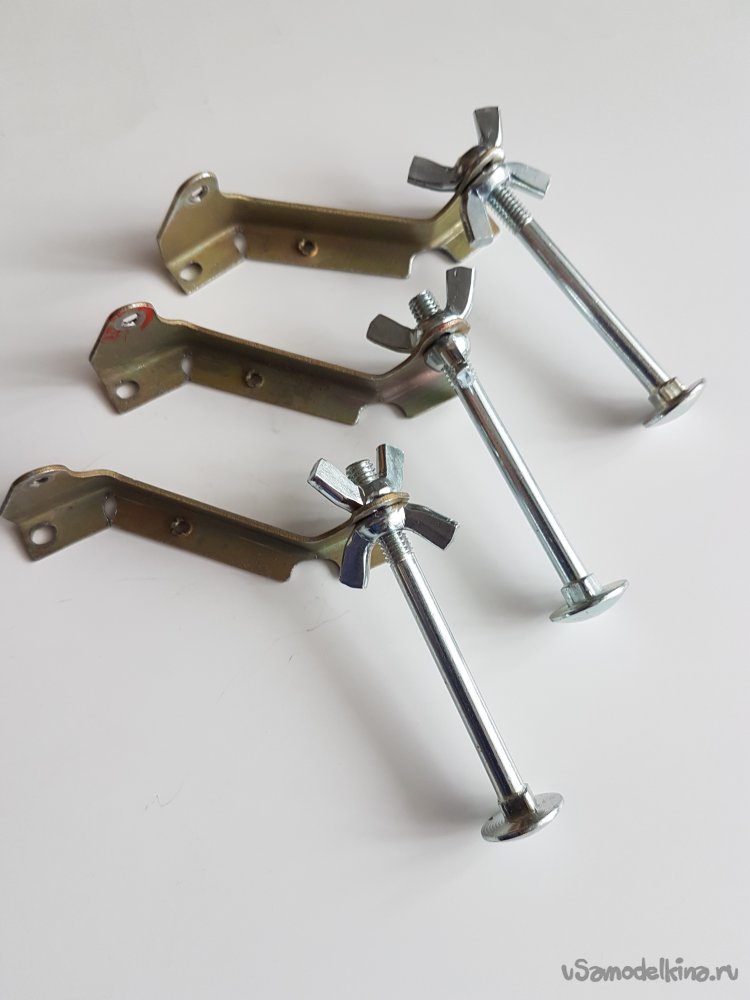

Снизу к корпусу узла видеоголовок крепятся три стойки из уголков. Я использовал для этого уголки крепления платы от магнитофона «Весна 202»(из закромов). Распилил, согнул и как раз подошли. Причем отверстия с резьбой на корпусе узла(что не будет вращаться) уже есть, заводские. А вот в качестве регулируемых стоек применил мебельные болты 6х70 мм.
Настраивать уровень и работать с ним просто. Крепим уголки к нижней части узла головок. Устанавливаем на ровную поверхность и, регулируя при помощи барашков высоту стоек , добиваемся горизонтального расположения платы указки. При этом ,вращая лазер вокруг оси и контролируя уровнем в нескольких точках горизонталь.
А там уж, по отметкам лазера, можно работать дальше. На расстоянии около 10 метров диаметр световой точки –на стене- 3мм. Была мысль - при помощи кусочка зеркала и моторчика от вибровызова мобильника сделать не точку, а линию для разметки лазером, как и осуществлять вращение верха узла головок микромотором с регулятором оборотов ,но не стал заморачиваться. Пока я изготовлял этот уровень, бригада совсем кончала этот сарай, вместе с крышей и столбами. А через месяц друг продал свой огород. Но немного позже, при ремонте своей квартиры я использовал уровень, проверил в действии. Вообще-то удобно. И он участвовал еще в двух- трех ремонтах с положительными отзывами. И всего-то за 60 рублей! Против нескольких тысяч в магазине. Ну а потом он лет 15-20 валялся без дела. Вот так!
