Здравствуйте, уважаемые посетители сайта "В гостях у Самоделкина". В этой статье представлен вариант кварцевого ультрафиолетового облучателя на базе лампы ПРК-2М. На злобу дня, так сказать, в свете борьбы с коронавирусной (и прочей грипп, ОРВИ, и др.бактерий) инфекцией. Данный вариант сделан был давно и извлекался из закромов при разгуле в городе Новосибе гриппа и для нужд дезинфекции помещений и тд.

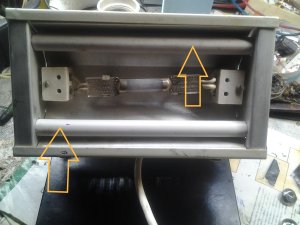

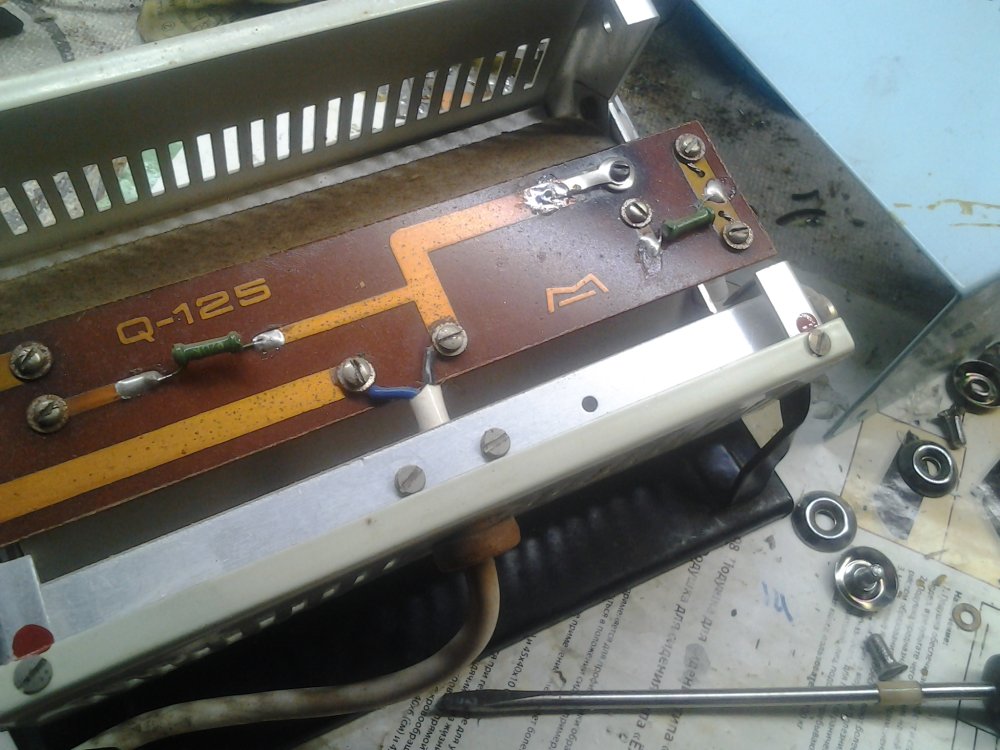

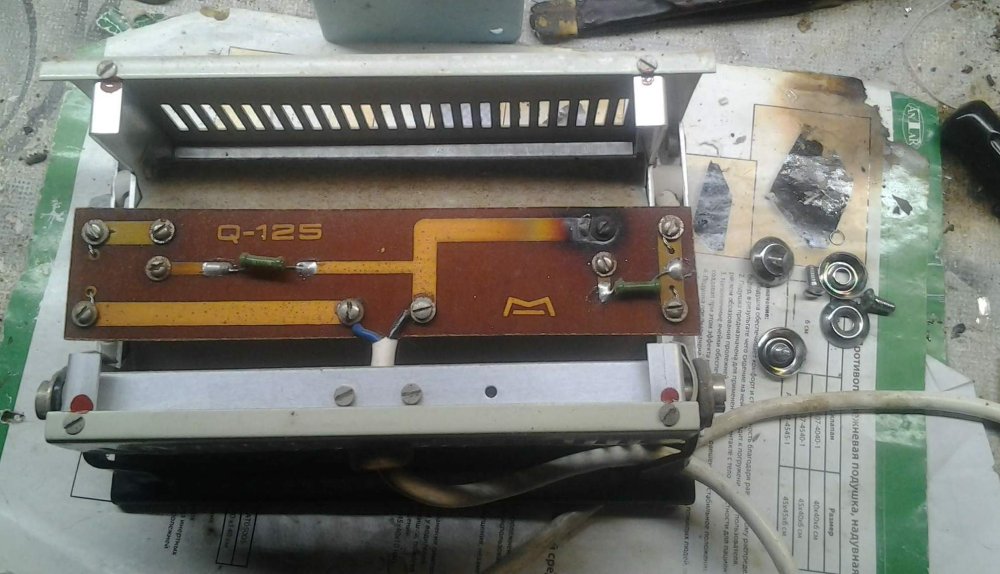

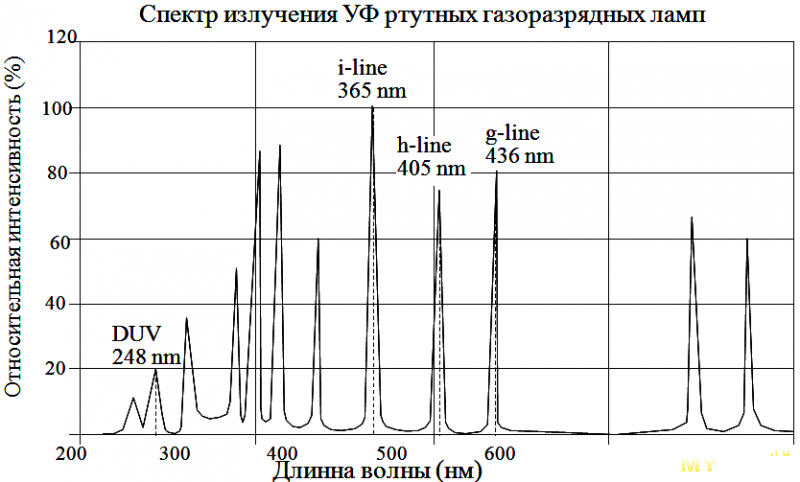

Почему-то у меня было мнение, что в приборе стояла лампа ДРТ-230. При разборе выяснилось, что стоит ПРК-2М (Рис.1). Довольно мощная лампа (до 350вт)
Материалы и инструменты для изготовления ультрафиолетового облучателя :

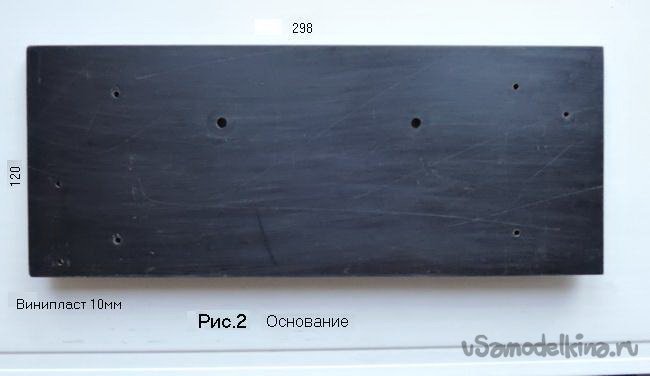

- кусок винипласта 30 х 12 см, толщиной 10мм (Рис.2)
- пластина текстолита 32х19см, толщиной 6мм
- стойка резьбовая (текстолит) (Рис.3)
- зажим из шестигранного прутка (латунь) (Рис.4)

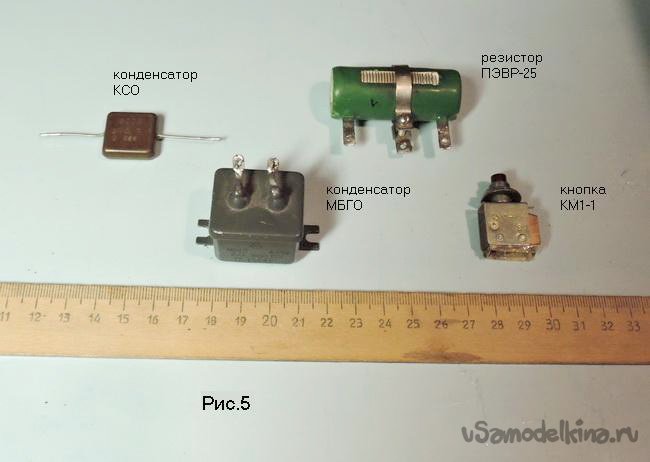

- резистор ПЭВР – 25 (10ом) (Рис.5)
- конденсатор КСО 560пФ х 500В (слюдяной)
- конденсатор МБГО 2мкФ х 400В (бумажный)
- кнопка КМ1-1

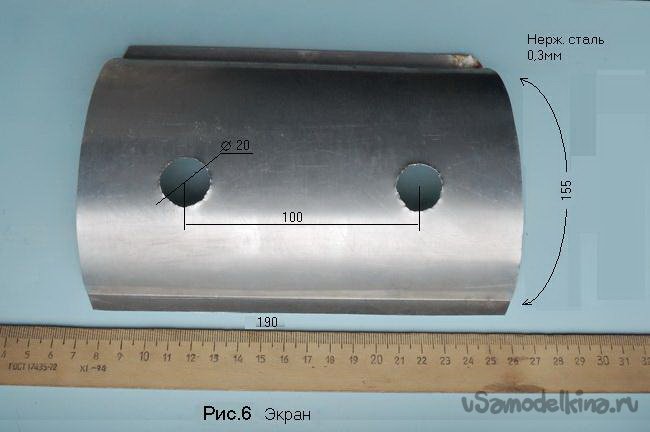

- экран (нержавеющая сталь) 0,3мм (190х170мм) (Рис.6)
- перегородки (обрезки луженой жести 0,45мм) (Рис.7)

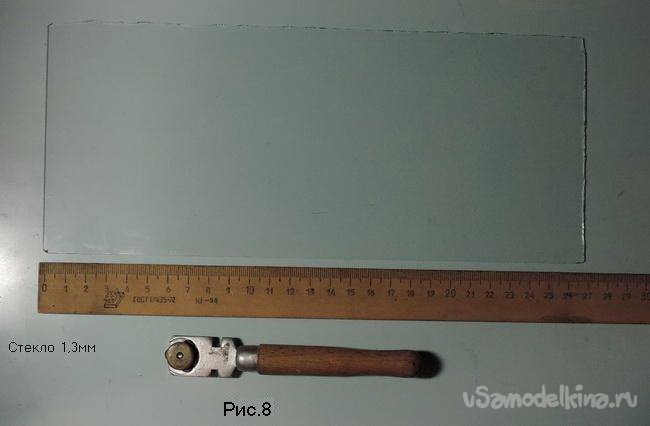

- стекло 1,3мм в размер 270х113мм (Рис.8)

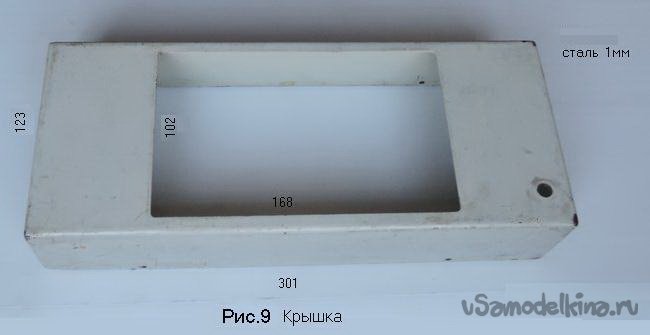

- крышка (сталь 1мм), покрашена эмалью (Рис.9)

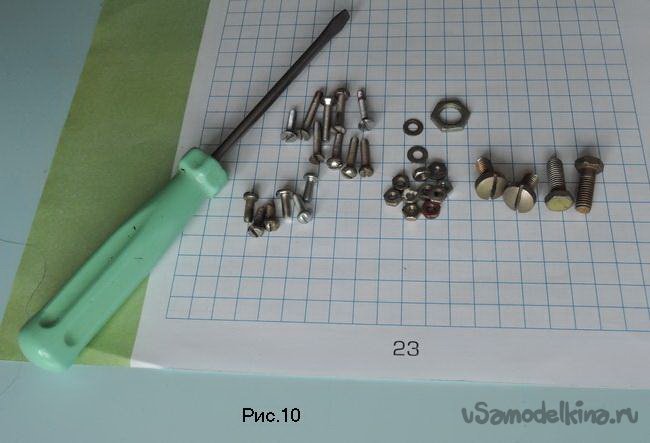

- винтики, гайки М3 и М5, уголки (Рис.10)
- клеммные колодки
- дроссель (Рис.11)
- монтажный провод с термостойкой изоляцией
- ножовка, напильник по металлу
- дрель со сверлами
- паяльник 80вт
- припой ПОС61, флюс, пинцет
- стеклорез
- линейка, чертилка, штангельциркуль

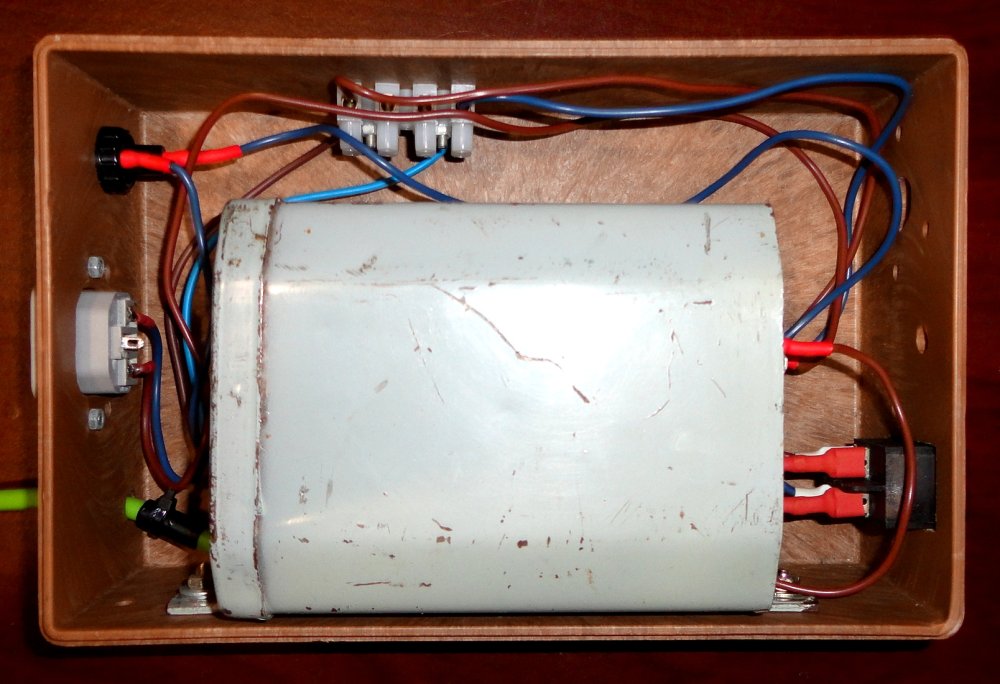

В качестве дросселя был использован повышающий трансформатор на 220в на Ш – образном сердечнике Ш40х60 (~450вт). У него была удалена (смотана) вторичная (повышающая ) обмотка. И уменьшена (отмотана частично) первичная обмотка. Провод
обмотки – ПЭВ 1,3мм. Дроссель закреплен через крепежные уголки на пластине из текстолита. Там же закреплен резистор ПЭВР-25 6 ом (25вт) с помощью загнутого отрезка от листа оцинковки. Нужно учитывать, что этот резистор сильно нагревается. Нужно чтобы никакая бумага и тп тряпка на него не упала.

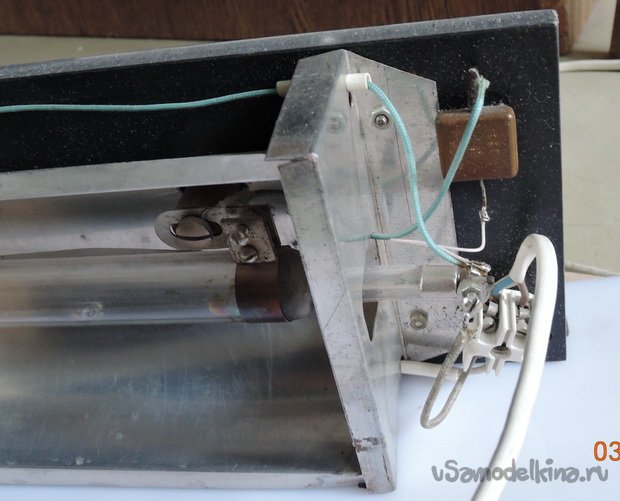

Крепеж слюдяного конденсатора показан на фото (Рис5а). Приклеен на клей (БФ-2) к пластине.
Крепеж конденсатора МБГО показан на фото (Рис.5б)
При напряжении в сети U=230в ток потребления Лампой по этой схеме составил I ~ 1,3А
Потребляемая мощность будет ~300вт.

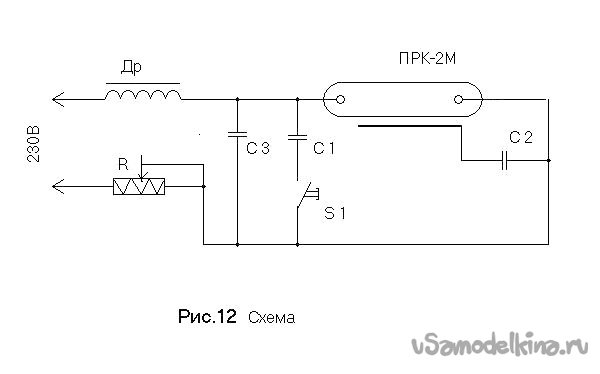

Принципиальная электрическая схема показана на Рис.12.

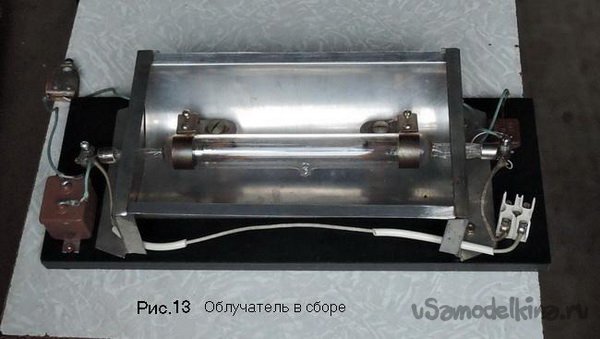

Облучатель в сборе показан на фото (Рис.13).

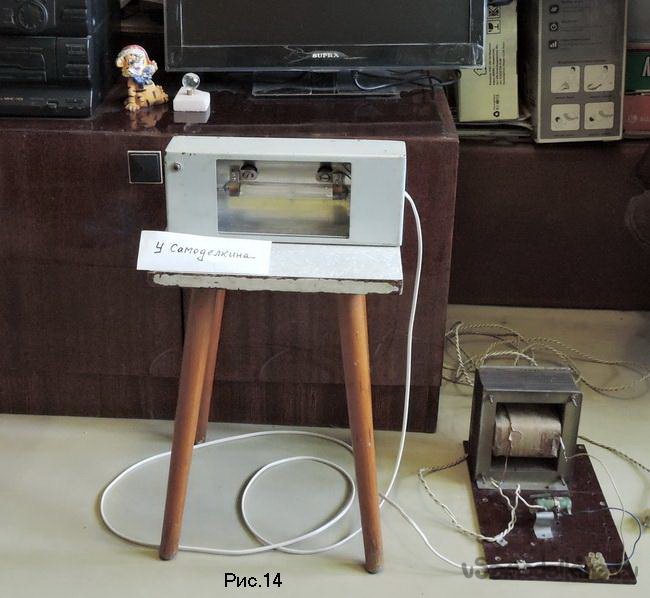

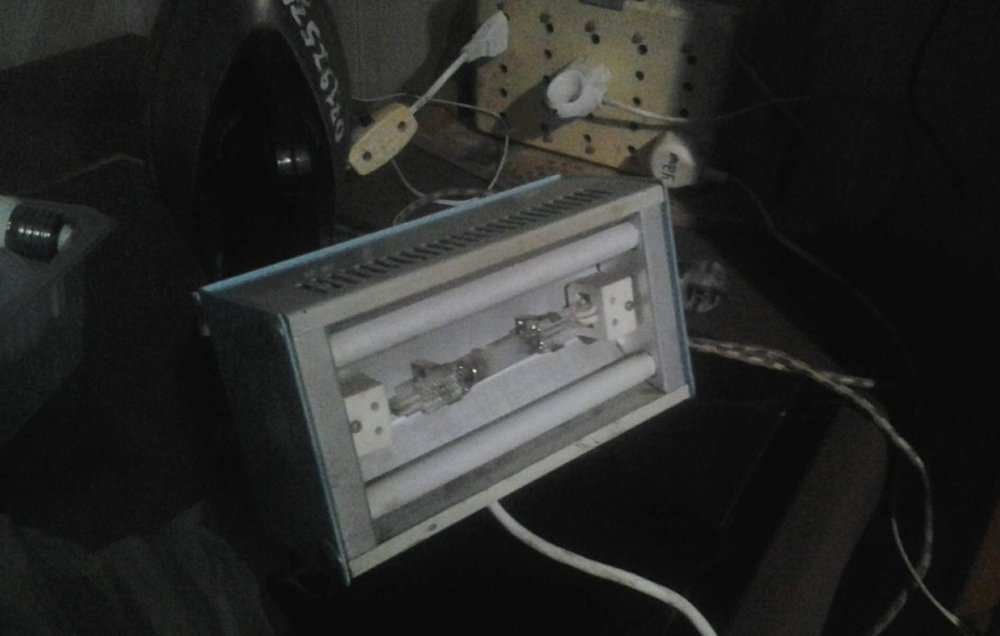

Внешний вид Лампы показан на фото (Рис.14).
Для устойчивости корпус светильника крепится с помощью 2х уголков (мебельных) и винтов М5 с потайной головкой к пластине пластика (рис.17).

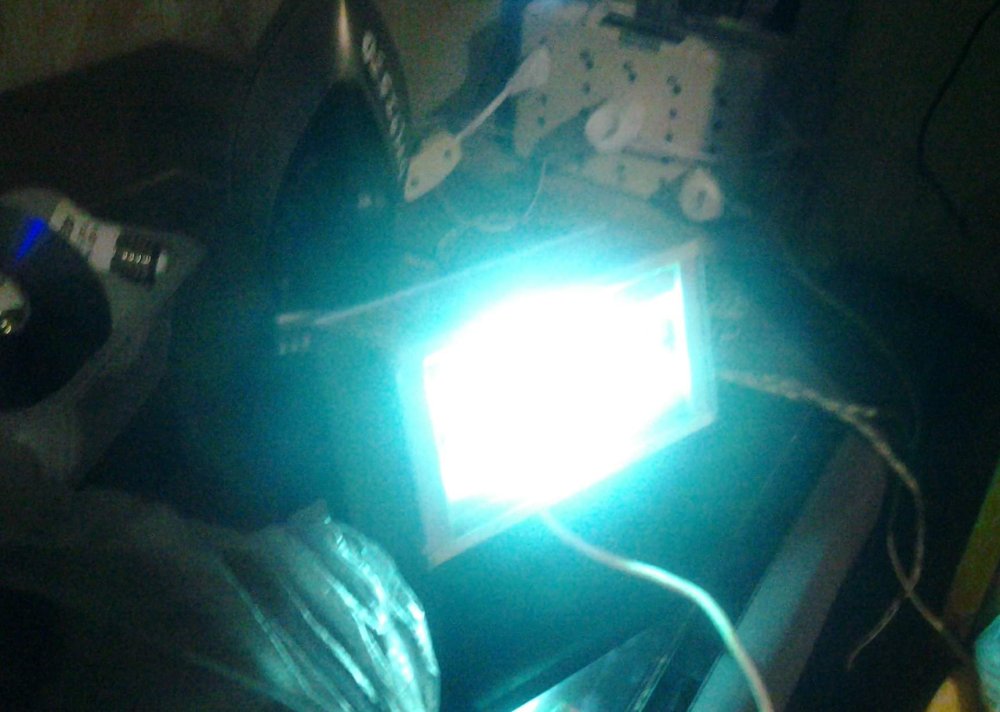

На фото (Рис.15) показано во включенном состоянии (рабочее). Сфотал, а потом подумал, что жесткое излучение УФ (УльтраФиолета) может сжечь фотоматрицу фотика.

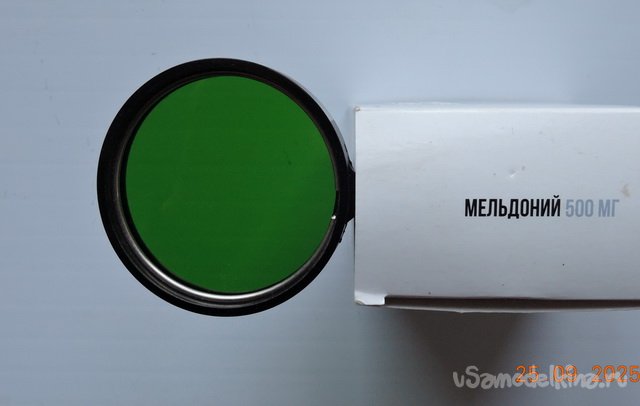

Нужно через оптический светофильтр снимать, который отсечет ультрафиолет. Типа ЖЗС-1 (Желто – Зеленое Стекло) . Нашел таки в коробке с оптикой Рис.16.

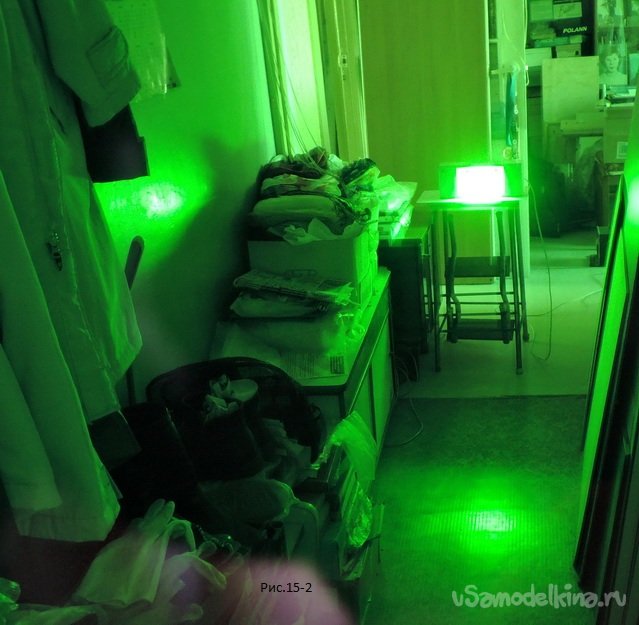

Сфотал через фильтр, еще и диафрагму уменьшил Рис.15-2
Если включать лампу без переднего стекла, то будет хорошее охлаждение лампы. И будет жесткий УФ и образовываться много озона. Ощущается по запаху, как после грозы с молниями. Если поставить тонкое стекло (1,3мм), то запах озона значительно уменьшится, но и лампа будет перегреваться. Так как принудительного охлаждения не предусмотрено. Можно включать кратковременно на время <3 минут. Затем охлаждать 3 – 5минут. И снова можно включать.
Когда первоначально собирал-запускал Лампу у меня не было тестера… Украли в общаге. Поэтому дроссель (какой был) сделал с перебором. Лампа горит в полнакала (даже меньше). И еще, пальцами (жирными) не протирать Лампу.
Хотелось проверить воздействие УФ от лампы на простейших амебах, типа «туфелька». Но застряло на микроскопе с подсветкой типа МБС -10 . Подсветка – лампочка накаливания 8в (20вт). Питается от допотопного источника с трансформатором с переключаемой обмоткой и ползунковым резистором. Все это нещадно греется и контакты окислились. Пожароопасно.
И переход нужен от микроскопа к фотику.
