Добрый день!
Я думаю, каждый из нас задумывался над тем как защитить данные на флэш-накопителе. Именно про защищенную флешку мы будем сегодня говорить.
Пару дней назад я обнаружил что с моей флешки пропала очень важная информация, а именно мой курсовой проект который я не успел скопировать на свой компьютер. Как оказалось мою флешку форматировал мой товарищ когда меня не было в комнате, ему надо было скинуть какую-то игру себе на ноутбук, а свободного места на моей флешке не было. Это уже не первый раз флешку мою используют в своих нуждах. Мне это надоело и я решил сделать накопитель с секретом.
Как его сделать я сейчас вам расскажу.
Для создания защищенной флешки нам понадобится:
• Корпус от маленького карманного фонарика
• Флешка
• Паяльник и припой
• Мелкие провода
• 2 светодиода (в моем случае КРАСНЫЙ и ЗЕЛЕНЫЙ)
• Резистор 0.125вт от 200 до 300 Ом
• Термоклей и пистолет для него
• Изолента.

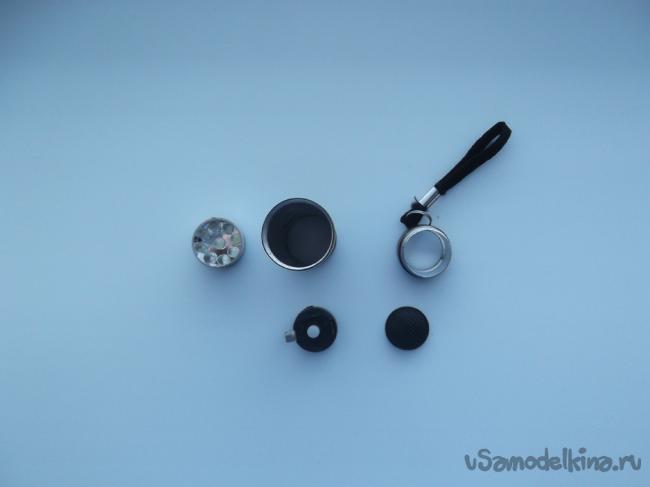

И так, начинаем. Берем фонарик и достаем из него все внутренности включая кнопку включения
Из всего этого нам потребуется корпус, задняя крышка и кнопка что находиться внутри, светодиоды убираем!

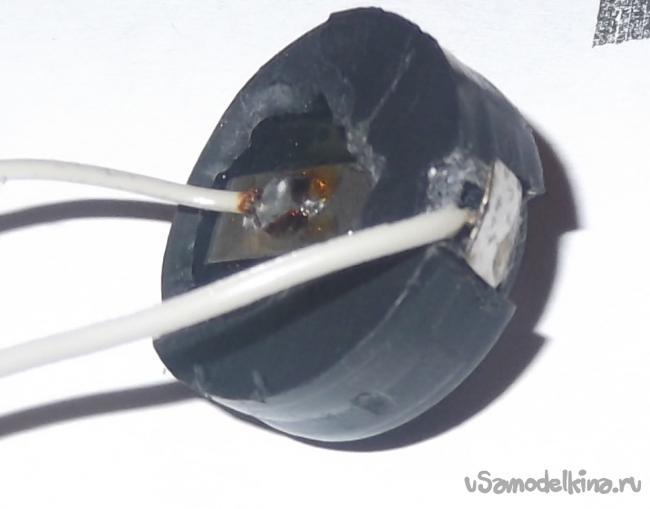

Далее займемся кнопкой, ее необходимо залудить и припаять к ней два провода чтобы размыкать и замыкать электрическую цепь флешки.

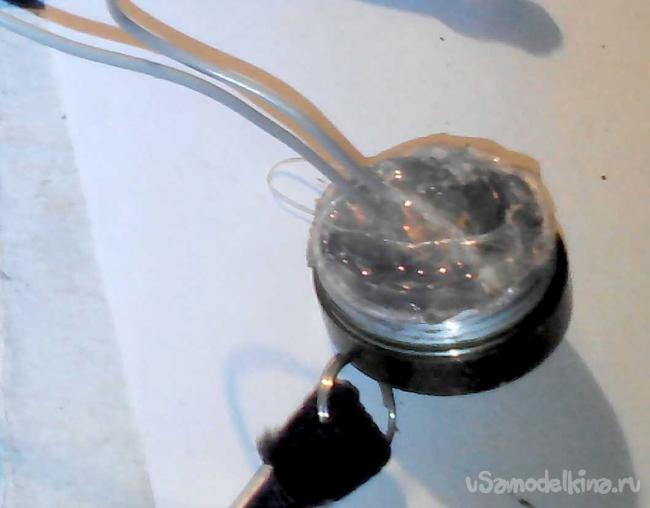

После чего необходимо вставить кнопку назад в заднюю крышку и залить термоклеем чтобы в дальнейшем провода которые мы уже припаяли не отвалились, так как они тонкие.
С кнопкой закончили – можно заняться светодиодами.

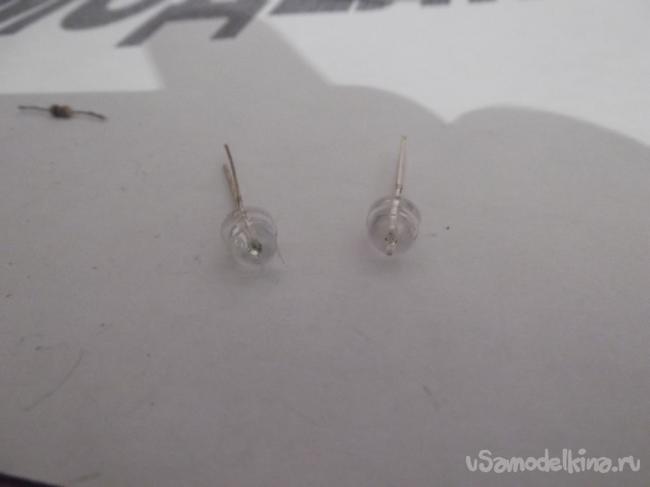

У меня два светодиода, один красный, другой зеленый.
Изначально задумка была такова – когда вставляем флешку изначально светиться красный светодиод и только после нажатия на кнопку которая активирует флешку начинает светиться мигать зеленый светодиод который служит индикатором работоспособности флешки.
И так для того чтобы заставить светиться светодиод от юсб порта достаточно подключить его к + и – порта через резистор сопротивлением 200-300 Ом. Собственно говоря это мы и будем делать.

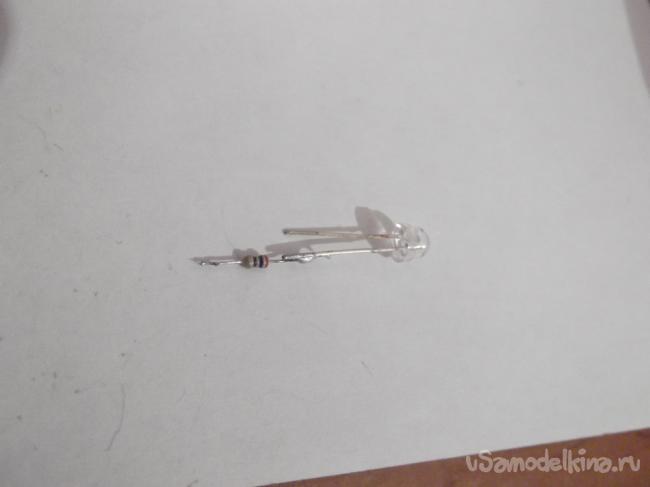

Припаиваем к плюсовому контакту светодиода резистор.(плюсовой контакт у светодиода длиннее)
Далее склеиваем светодиоды вместе и припаиваем провода. (резистор подпаиваем только к одному светодиоду, который будет работать напрямую от порта)

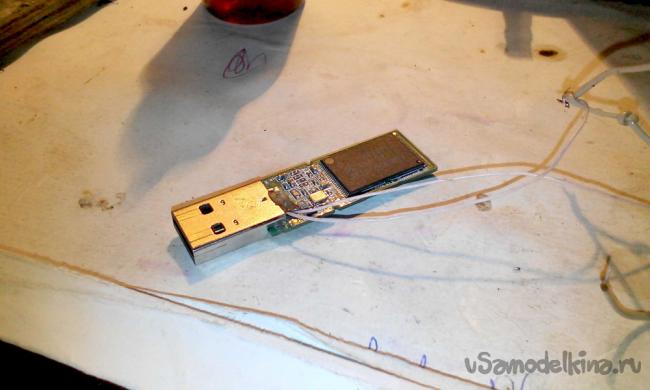

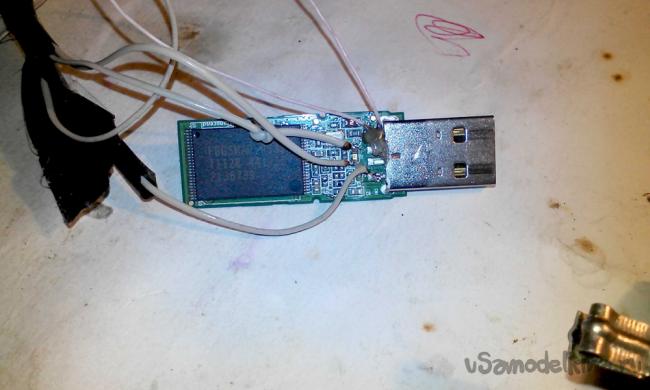

Прерываем плюсовой контакт на флешке и припаиваем туда кнопку ну и заливаем термоклеем для прочности.

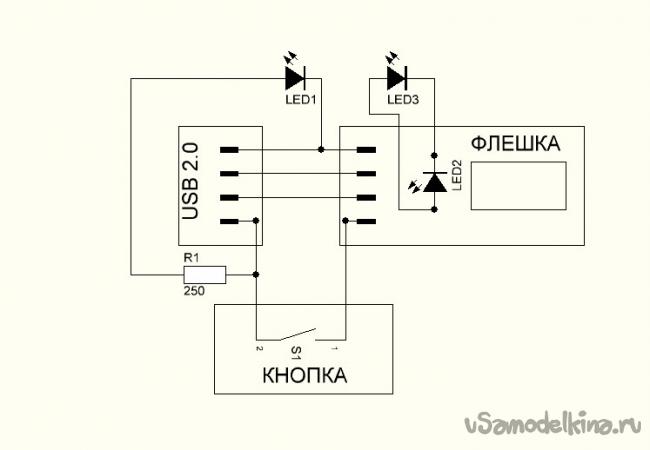

Далее подключаем все как на схеме.
Укладываем это все в корпус и заливаем все плотно термоклеем, после того как он остынет обрезаем лишнее канцелярским ножом
Можно тестировать!

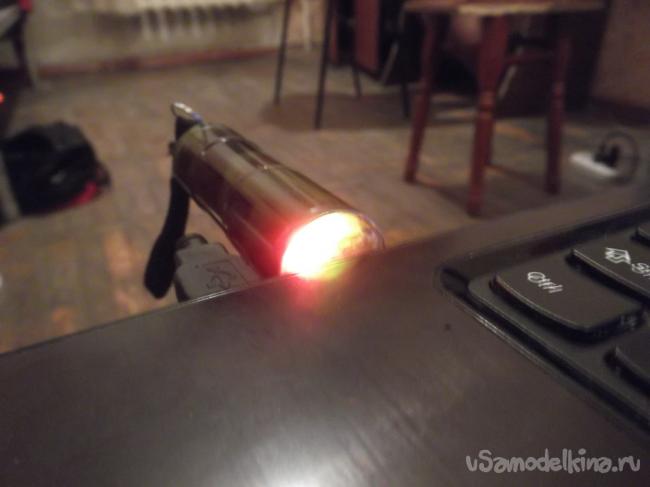

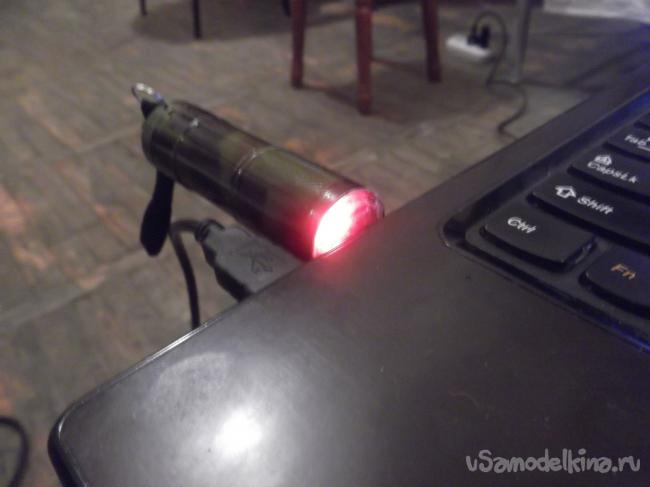

Вставляем в ноутбук и вуаля горит красным цветом и на экране ничего не отображается, после нажатия на кнопку мигает зеленый диод и компьютер определяет запоминающее устройство.
Далеко не каждый додумается нажать на кнопку, и не каждый поймет что это вообще флешка.
Вот и все защищенная флешка готова!
Всем спасибо и удачи!
