Чемоданчик для шуруповерта

Чемоданчик для шуруповерта

В данной статье будет подробное описание изготовления небольшого чемоданчика для шуруповерта из фанеры. На его изготовление ушло всего два выходных дня и порядка 100 рублей на фурнитуру.

Материалы:
- Фанера (4 мм и 10 мм)
- Бамбуковые палочки
- Ручка от шкафчика
- Замки-защелки (или крючки)
- Шарнирные петли
- Саморезы
- Гвоздики
- Пластиковые шайбы
- Пенорезина
- Шпатлевка по дереву
- Клей ПВА
- Лак

Инструменты:
- Ножовка
- Лобзик
- Шуруповерт и сверла
- Дремель (или рашпиль)
- Нож
- Шило
- Линейка
- Угольник
- Карандаш
- Штангенциркуль
- Молоток
- Шпатель или пластиковые карты
- Наждачная бумага
- Кисть

Шаг 1. Измерения, подготовка материалов, выпиливание частей

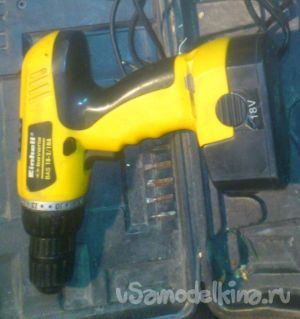

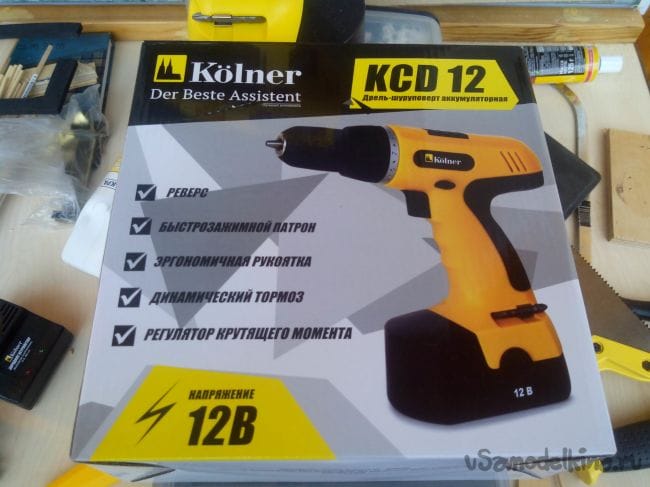

Шуруповерт, для которого решено было сделать ящик, вот такой вот. Кстати, неплохой шуруповерт за свои деньги, многие хвалят.
Чемоданчик для шуруповерта

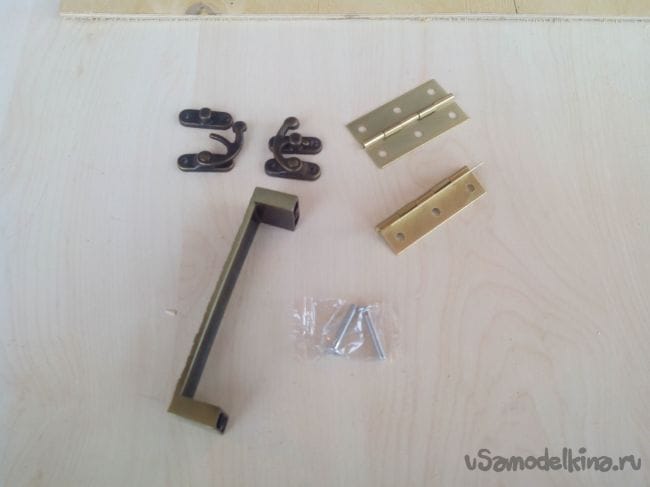

Ручку, петли и замки-крючки пришлось покупать в магазинах (в мебельном, строительном и для рукоделия соответственно). Хотя, при наличии старого чемодана, можно все это выкрутить и с него.
Чемоданчик для шуруповерта

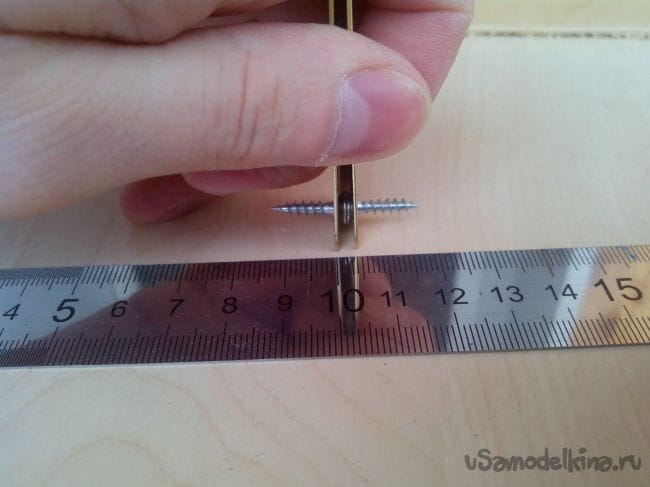

Сразу замеряем петли с шурупами в отверстиях, чтобы знать их толщину.
Чемоданчик для шуруповерта

Размеры шуруповерта снимал с помощью штангенциркуля. После того, как прикинул его расположение в будущем чемоданчике плюс сверла, зарядное устройство и блок питания, можно приступать к выпиливанию всех частей.

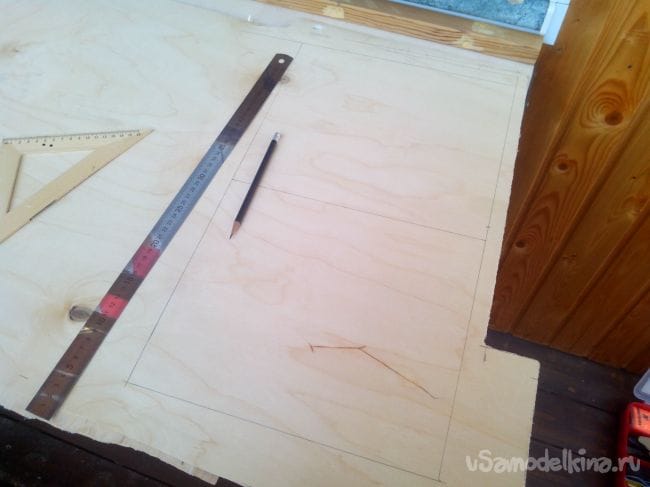

Начнем с главных частей – основы крышек чемодана из тонкой фанеры. Размечаем их с помощью линейки и угольника.
Чемоданчик для шуруповерта

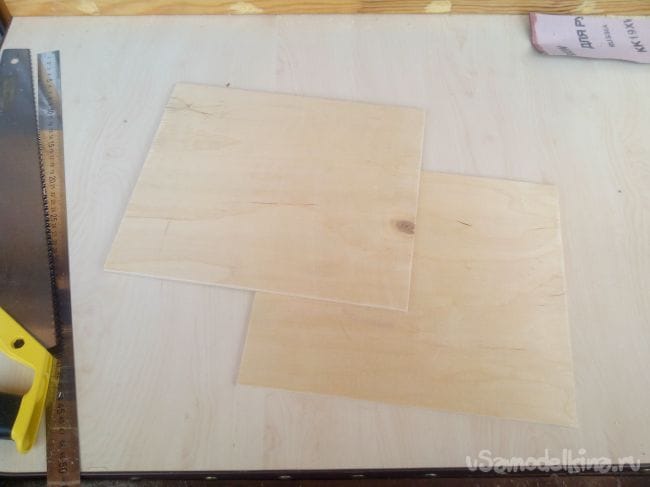

Выпиливаем ножовкой и обрабатываем края наждачкой.
Чемоданчик для шуруповерта

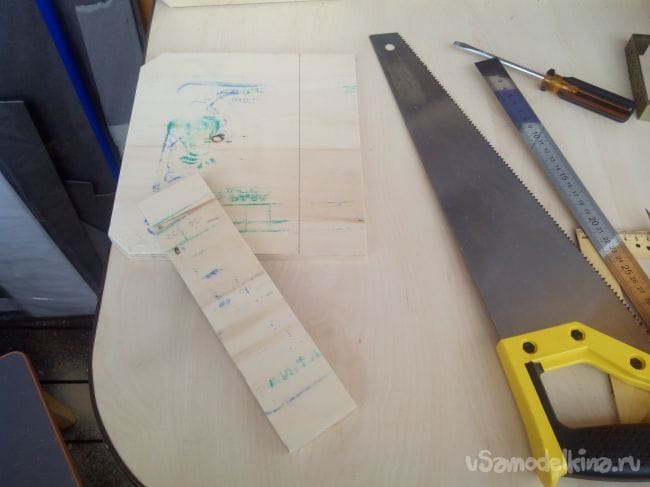

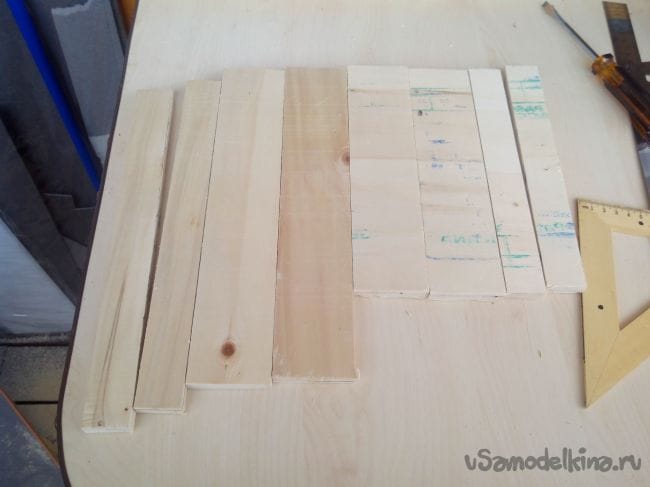

Из толстой фанеры выпиливаем боковые стенки.
Чемоданчик для шуруповерта

Крышка чемоданчика будет меньше основания по высоте, чтобы полностью вмещалась ручка, потому размеры надо подбирать тщательно.
Чемоданчик для шуруповерта

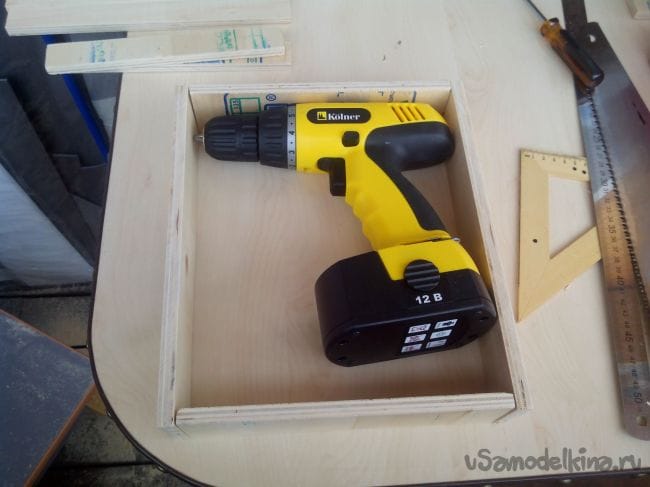

Прикладываем боковые стенки друг к другу для примерки.
Чемоданчик для шуруповерта


Шаг 2. Склеиваем половинки чемоданчика

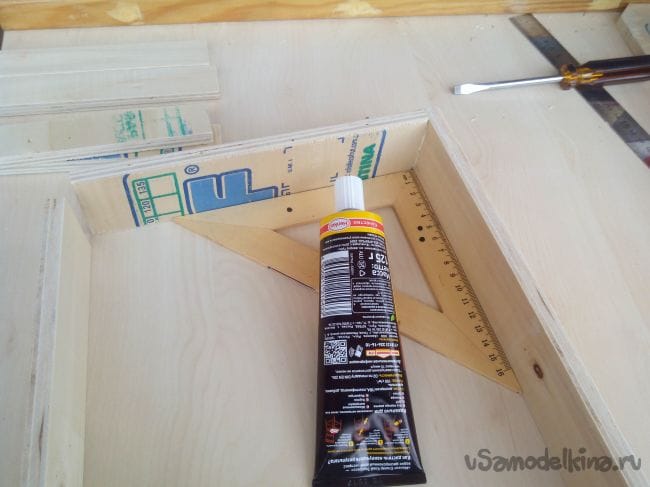

Клеем ПВА начинаем склеивать рамку из боковых стенок, не забываем про угольник.
Чемоданчик для шуруповерта

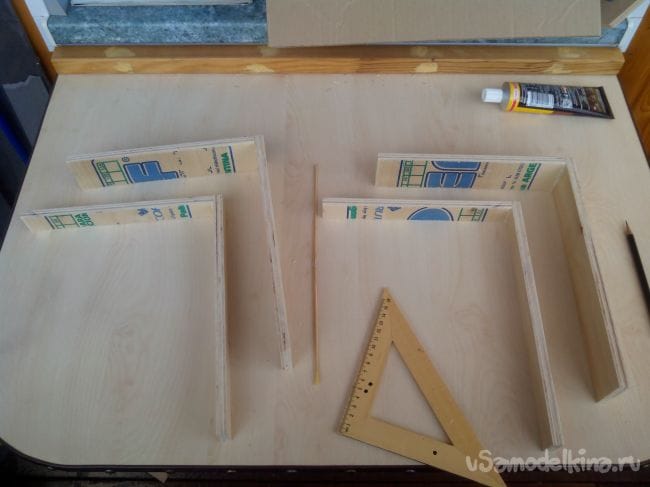

Склеиваем таким образом четыре уголка и оставляем для высыхания клея.
Чемоданчик для шуруповерта

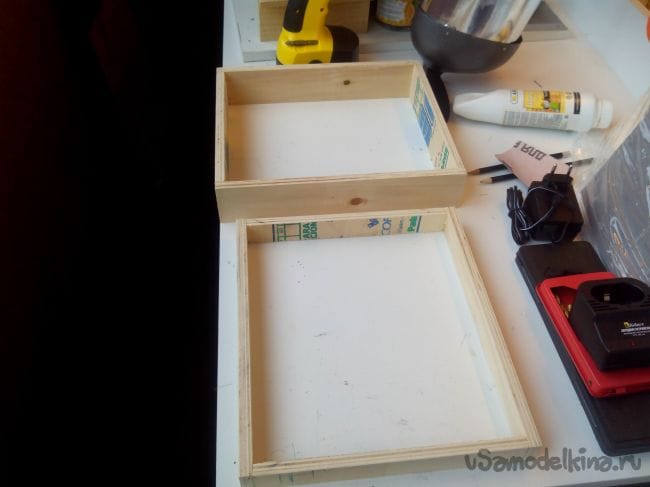

Затем склеиваем рамки из боковин и оставляем сохнуть.
Чемоданчик для шуруповерта

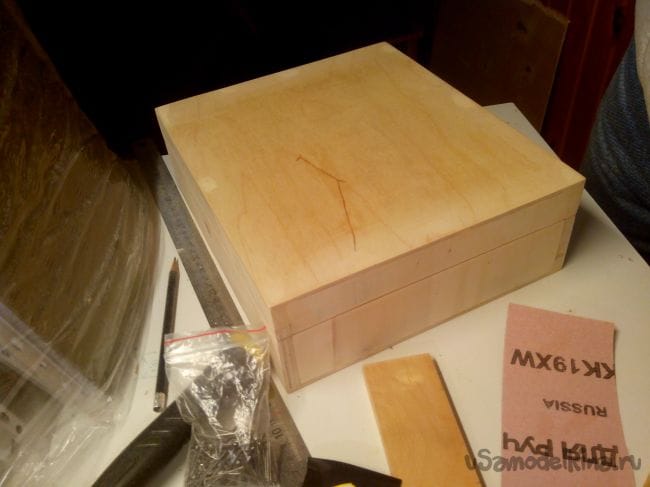

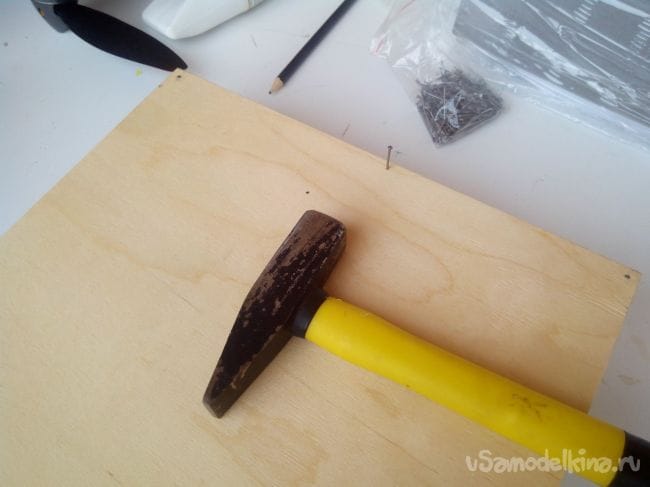

Когда рамки боковин подсохли, приклеиваем к ним крышки и прихватываем мелкими гвоздиками.
Чемоданчик для шуруповерта

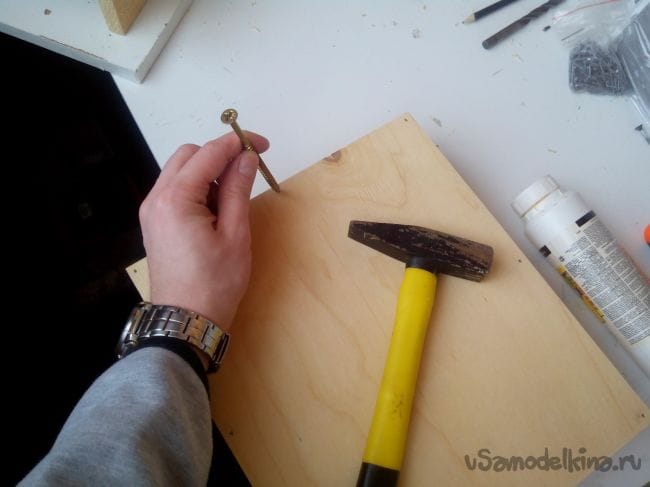

Чтобы гвоздики не выступали, забиваем их в дерево с помощью крупного самореза или гвоздя.
Чемоданчик для шуруповерта

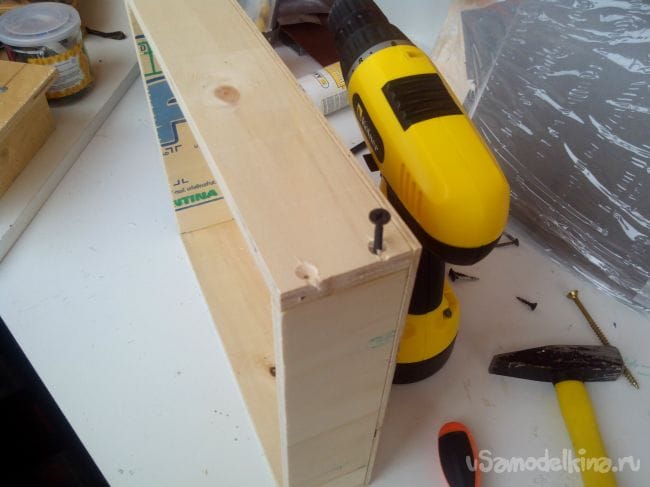

Сверлим в боковинах отверстия под саморезы.
Чемоданчик для шуруповерта

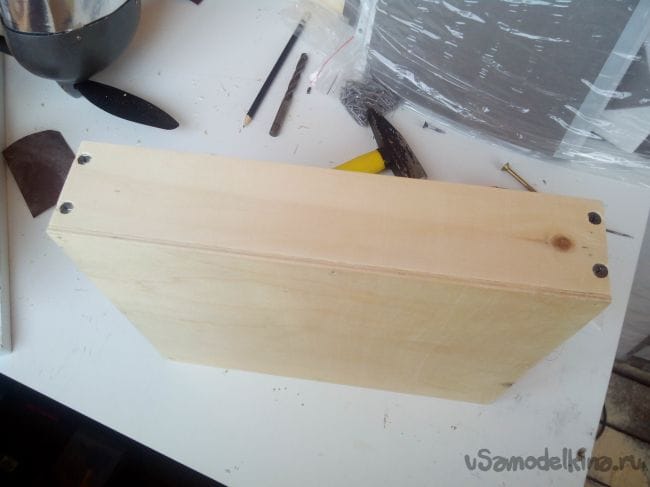

Вкручиваем саморезы.
Чемоданчик для шуруповерта


Шаг 3. Внутренние перегородки и уплотнители

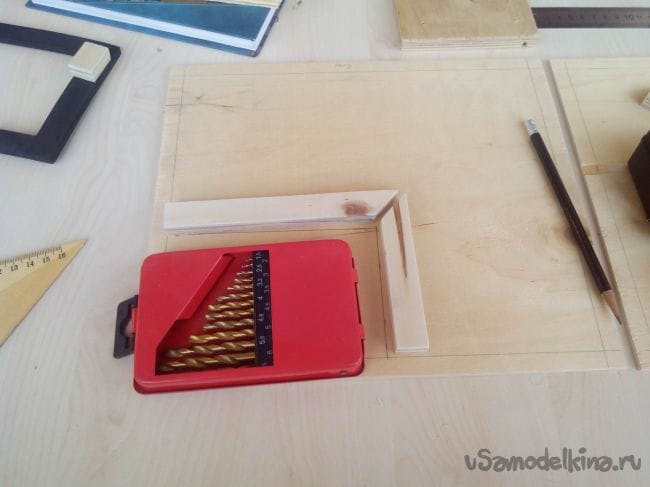

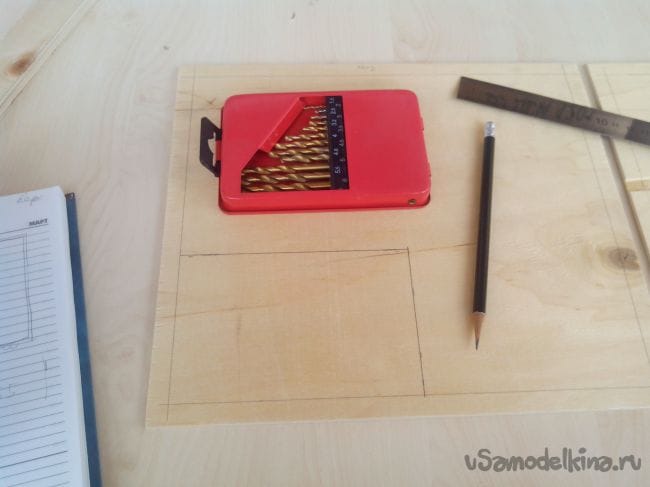

Размечаем на крышках внутренние перегородки для сверл.
Чемоданчик для шуруповерта

Сами перегородки выпиливаем из толстой фанеры.
Чемоданчик для шуруповерта

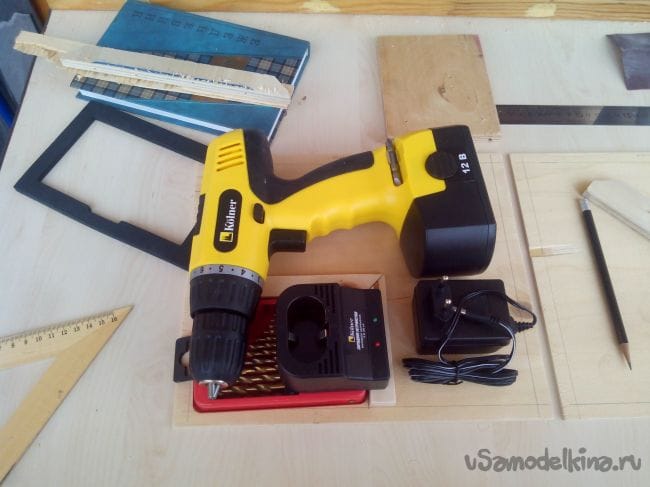

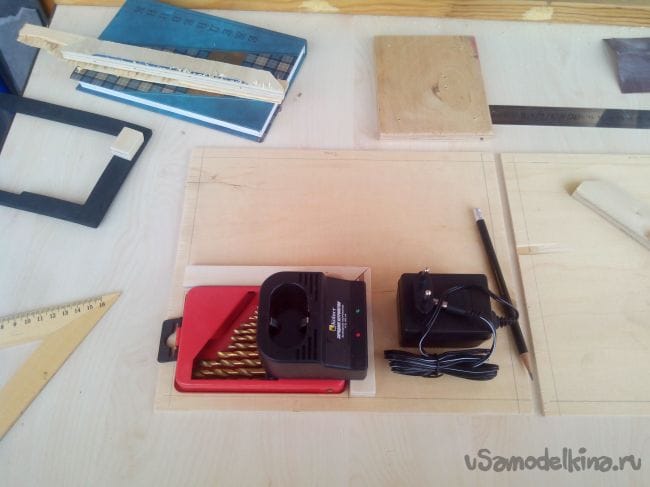

Прикидываем будущее расположение зарядного устройства, блока питания и шуруповерта. Зарядное устройство будет поверх коробочки со сверлами и фиксироваться будет отдельной перегородкой в крышке, но об этом чуть ниже.
Чемоданчик для шуруповерта
Чемоданчик для шуруповерта

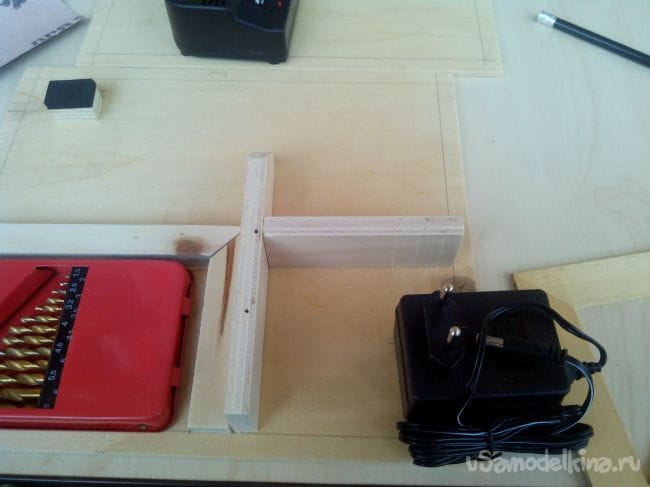

Из толстой фанеры выпиливаем стенки отсека для блока питания. Эти стенки также будут фиксировать сам шуруповерт.
Чемоданчик для шуруповерта

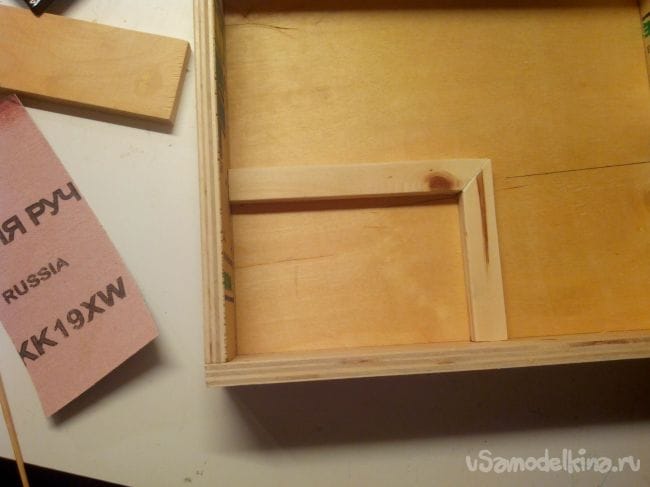

Приклеиваем перегородки отсека для сверл.
Чемоданчик для шуруповерта

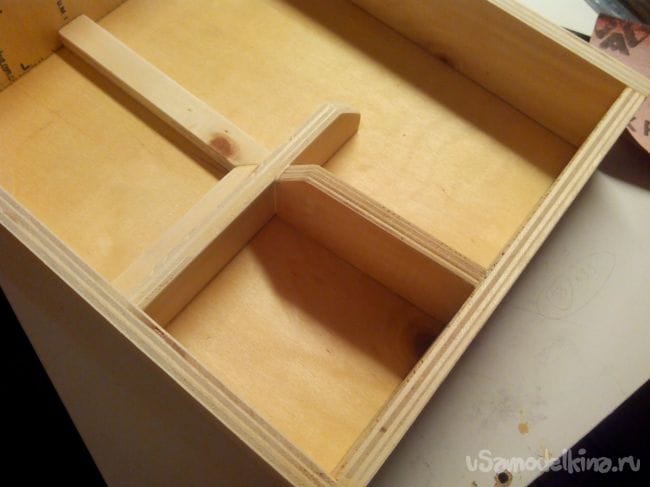

Приклеиваем перегородки отсека блока питания.
Чемоданчик для шуруповерта

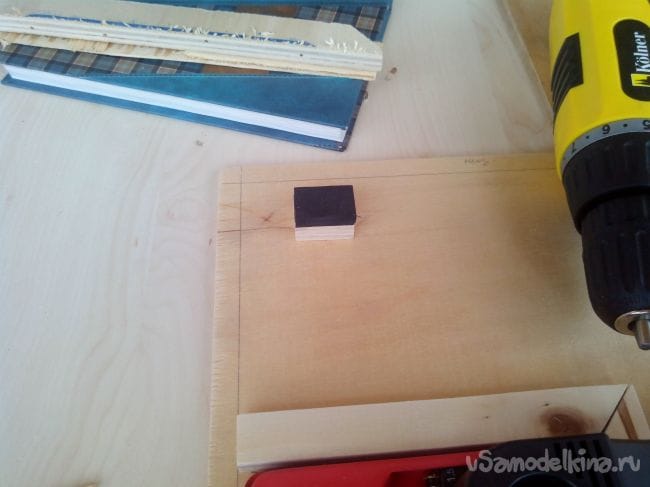

Делаем из толстой фанеры и пенорезины уплотнитель под шуруповерт.
Чемоданчик для шуруповерта

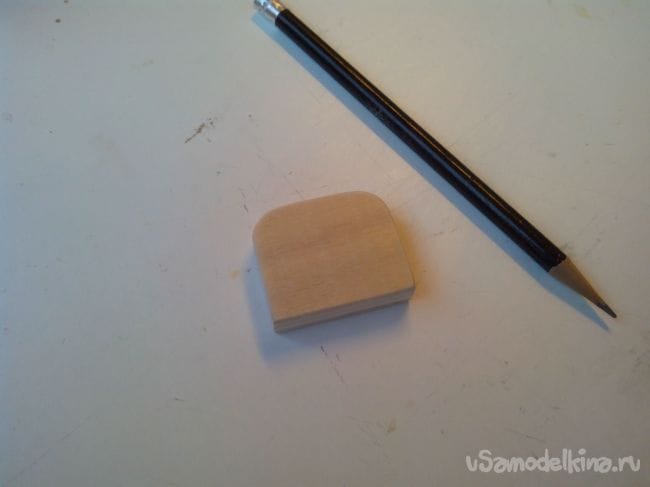

Из толстой фанеры выпиливаем перегородку-фиксатор для зарядного устройства
Чемоданчик для шуруповерта

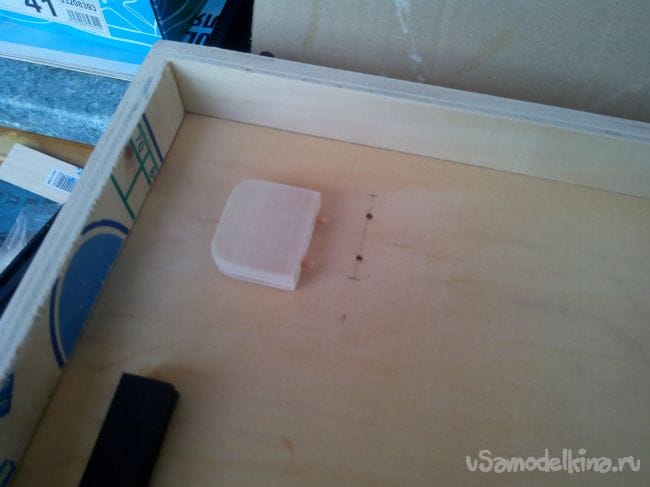

Сверлим в нем два отверстия, вклеиваем бамбуковые палочки и сверлим по месту два отверстия в крышке.
Чемоданчик для шуруповерта

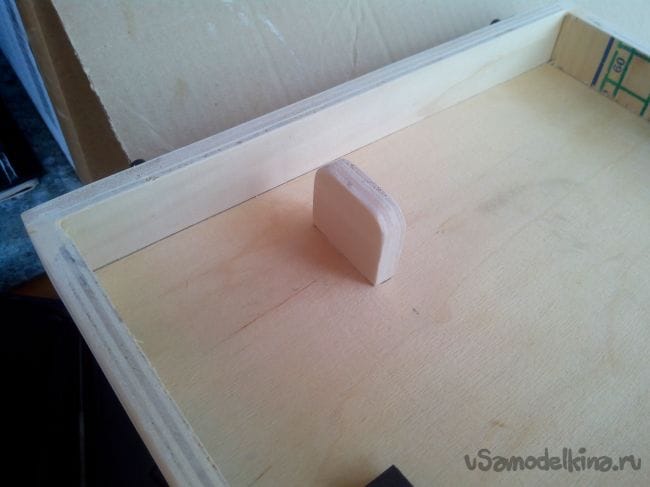

Приклеиваем перегородку.
Чемоданчик для шуруповерта


Шаг 4. Шпаклевание

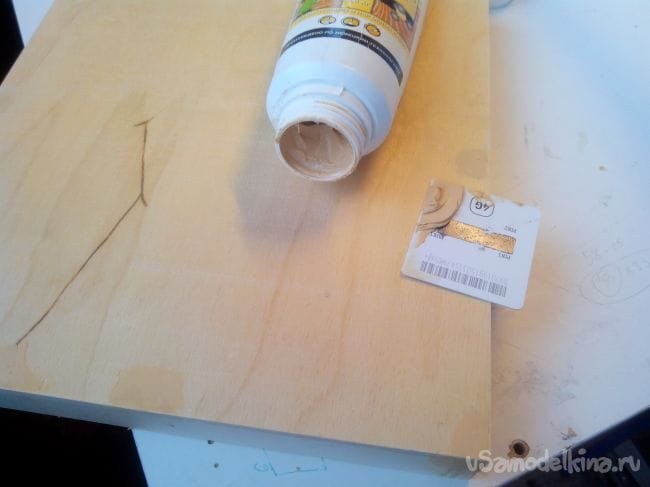

С помощью шпателя или пластиковой карты шпаклюем гвоздики в крышках.
Чемоданчик для шуруповерта

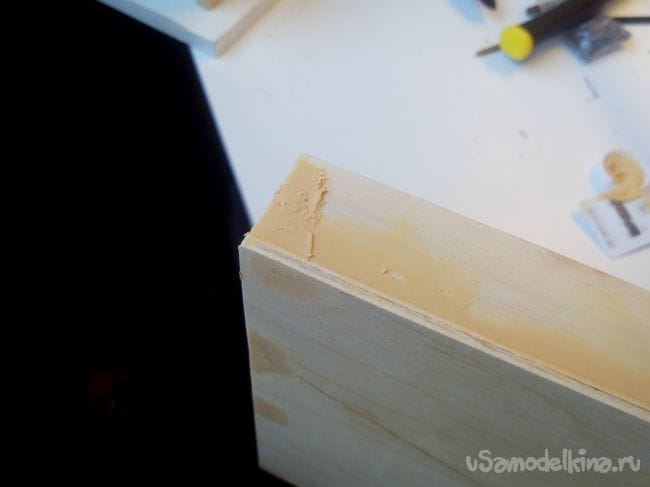

Так же шпаклюем саморезы.
Чемоданчик для шуруповерта

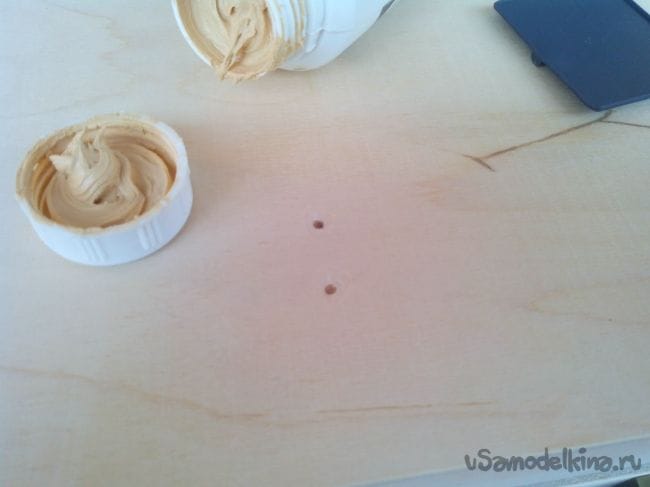

Зачищаем выступающие бамбуковые палочки в крышке и так же шпаклюем.
Чемоданчик для шуруповерта

После высыхания первого слоя зачищаем все наждачкой и шпаклюем все швы по периметру.
Чемоданчик для шуруповерта

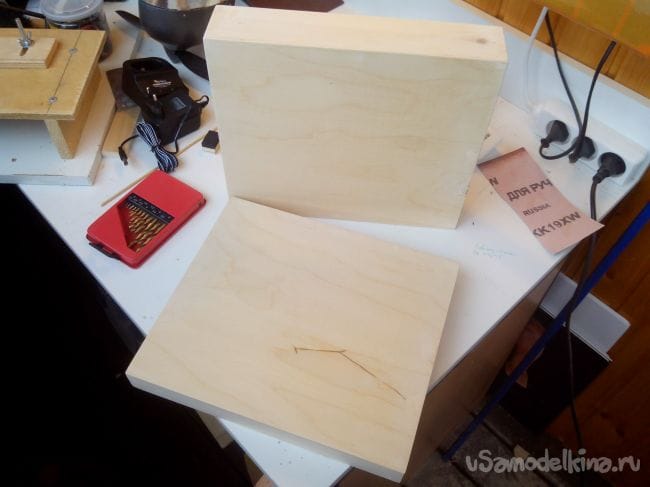

Затем шлифуем наждачкой со всех сторон.
Чемоданчик для шуруповерта


Шаг 5. Установка фурнитуры

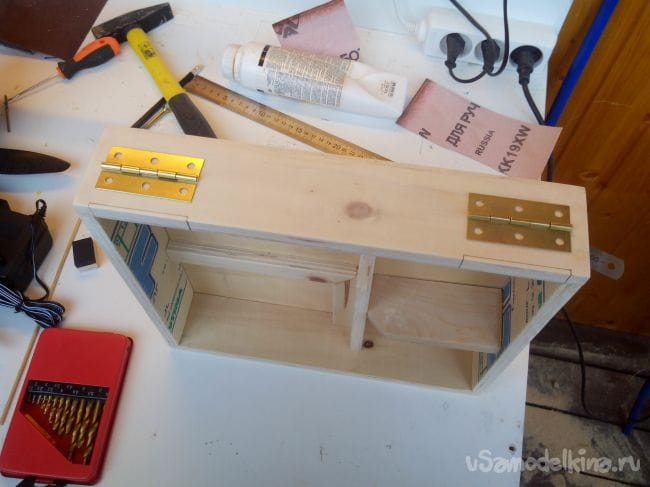

Отмечаем места под петли
Чемоданчик для шуруповерта

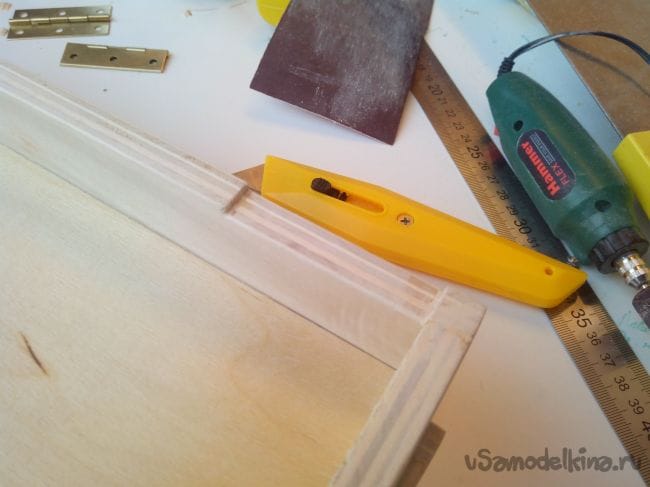

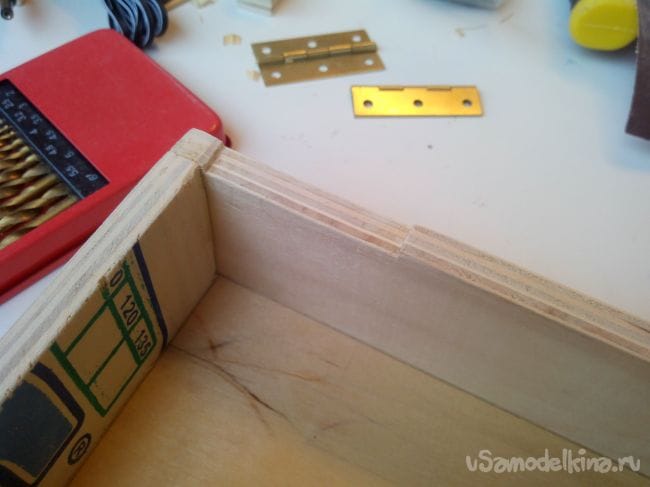

С помощью ножовки и дремеля делаем выемки под петли.
Чемоданчик для шуруповерта
Чемоданчик для шуруповерта

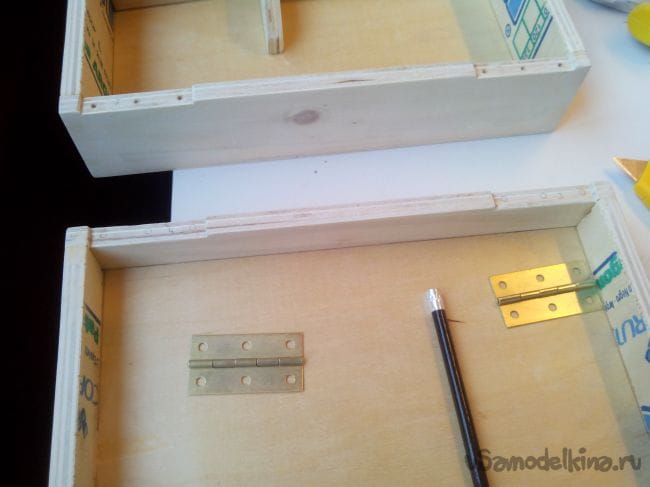

Отмечаем отверстия под саморезы.
Чемоданчик для шуруповерта

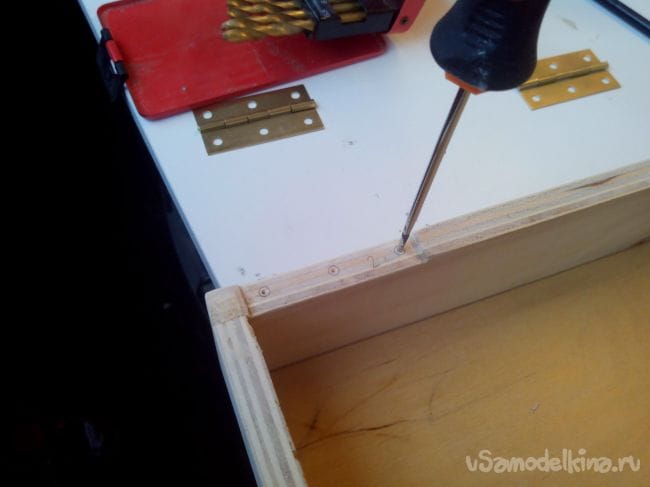

Центр отверстий накалываем шилом.
Чемоданчик для шуруповерта

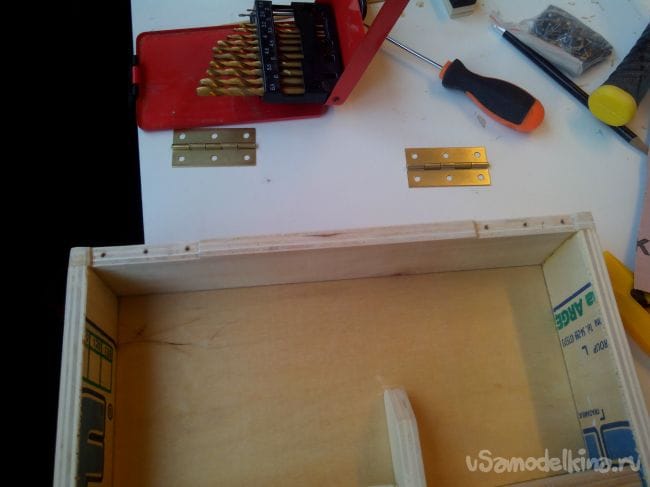

Сверлим отверстия.
Чемоданчик для шуруповерта

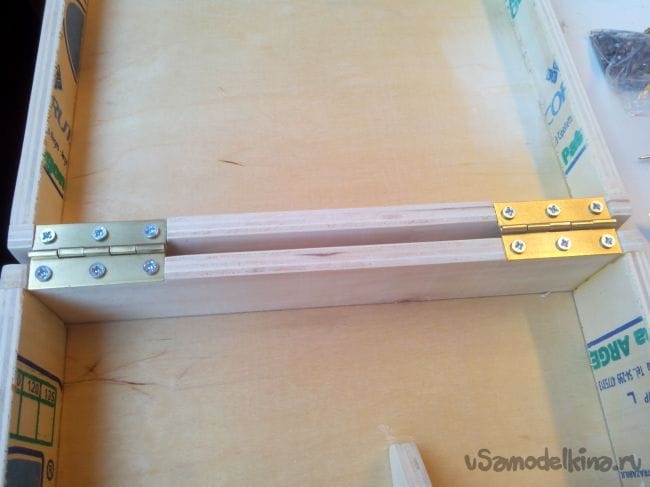

И прикручиваем петли.
Чемоданчик для шуруповерта

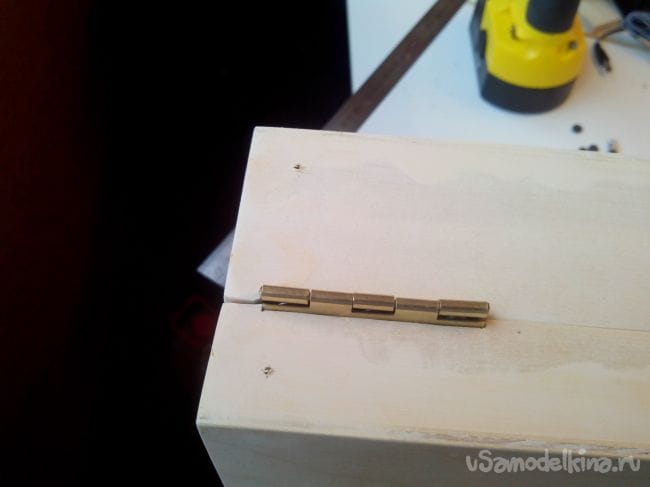

Отмечаем и сверлим в нижней части чемоданчика места под ножки (чтобы из-за петлей он не кувыркался на полу).
Чемоданчик для шуруповерта

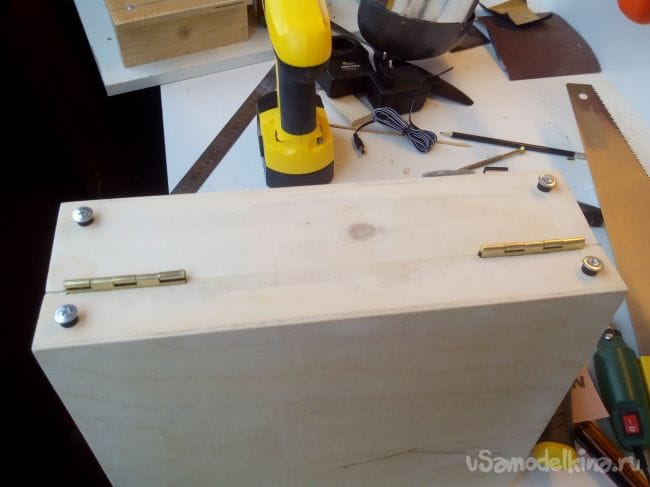

Прикручиваем ножки (саморезы через пластиковые шайбы).
Чемоданчик для шуруповерта

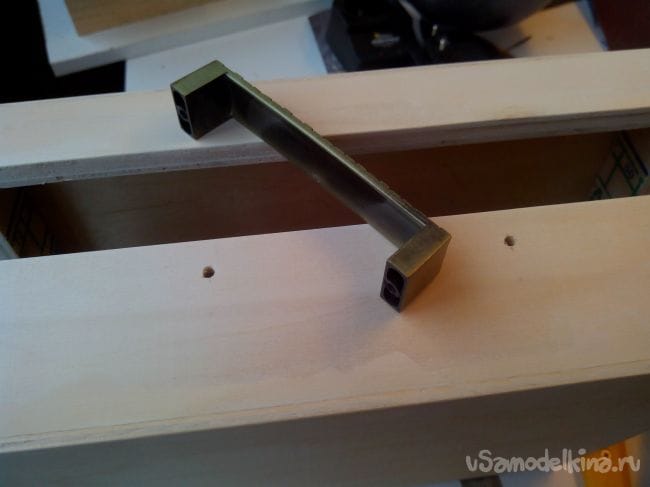

Сверлим отверстия под болты крепления ручки.
Чемоданчик для шуруповерта

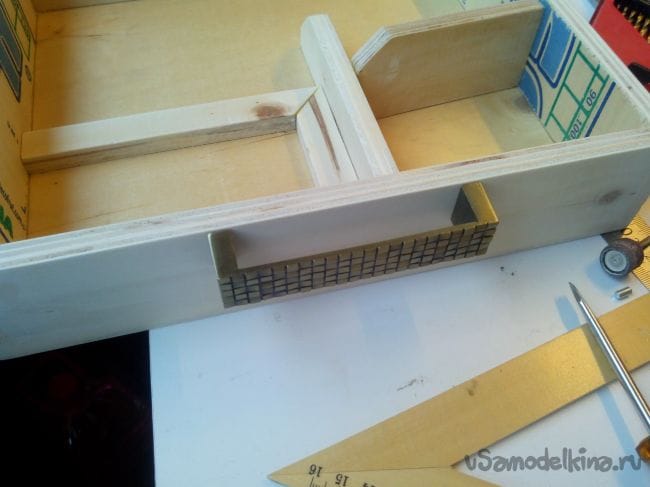

Прикручиваем ручку, отрезав от болтов лишнее, если потребуется.
Чемоданчик для шуруповерта

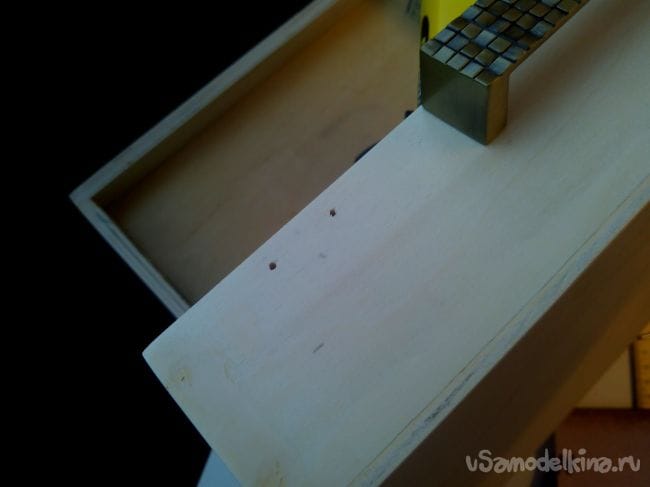

Сверлим отверстия под замки.
Чемоданчик для шуруповерта

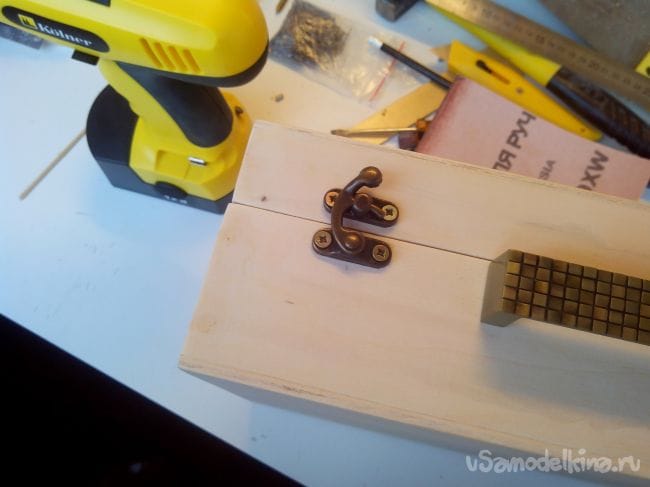

Прикручиваем замки к обеим половинкам чемоданчика.
Чемоданчик для шуруповерта

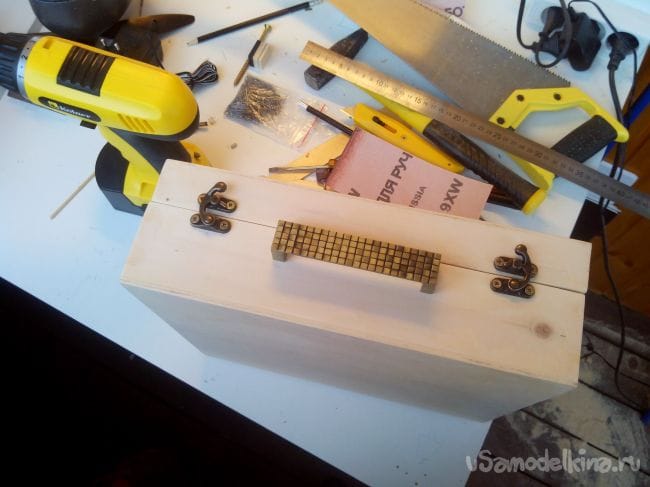

Ручка и замки готовы.
Чемоданчик для шуруповерта

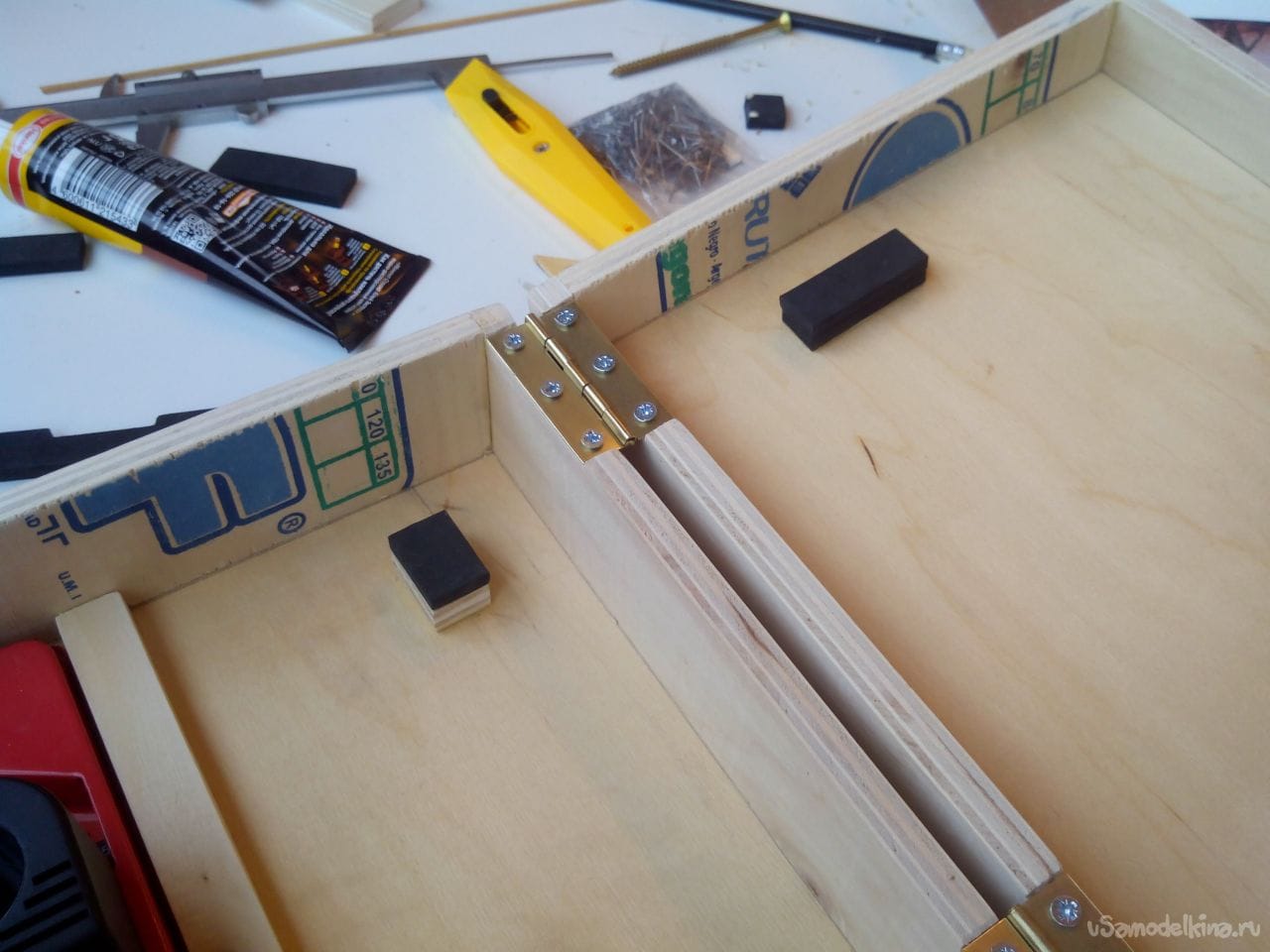

Приклеиваем клеем ПВА уплотнители.
Чемоданчик для шуруповерта


Шаг 6. Лакокрасочные работы и конечная сборка

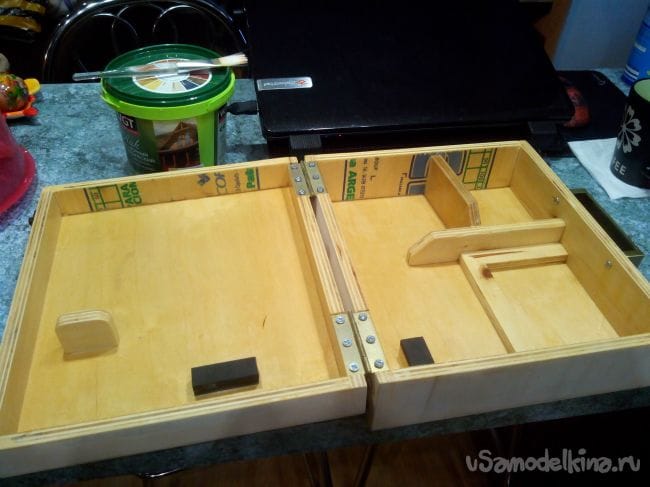

Сначала покрываем лаком внутренние части чемоданчика.
Чемоданчик для шуруповерта

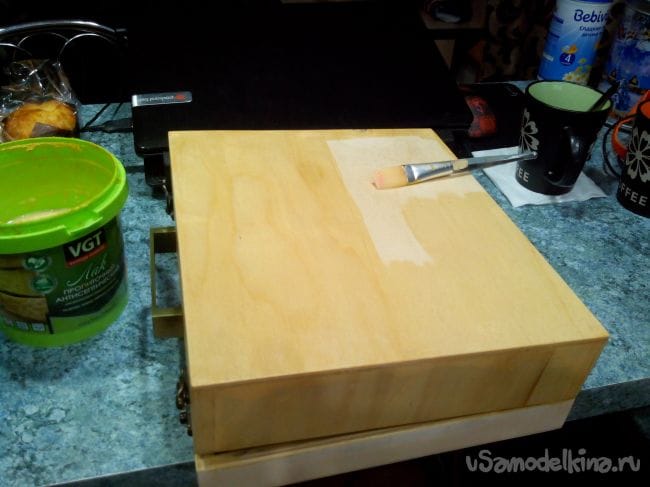

Затем покрываем им наружные стенки.
Чемоданчик для шуруповерта

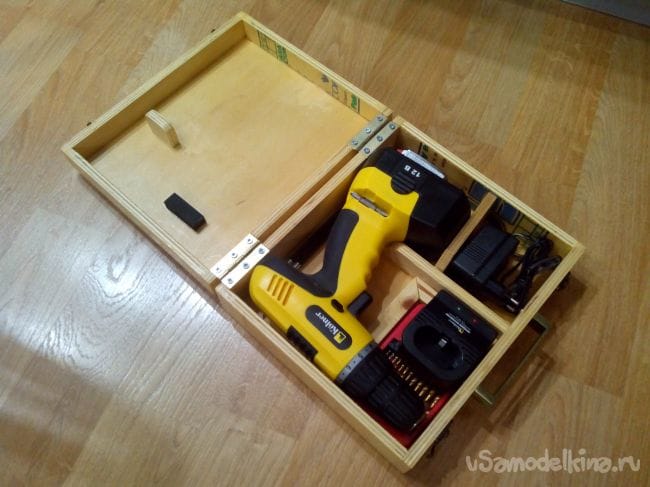

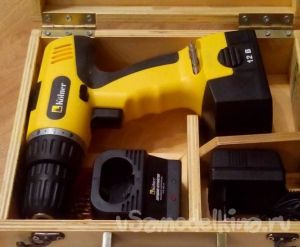

После высыхания лака укладываем внутрь сверла, шуруповерт, блок питания и зарядное устройство. Как видно на фото, осталось место для рулетки и пары карандашей.
Чемоданчик для шуруповерта

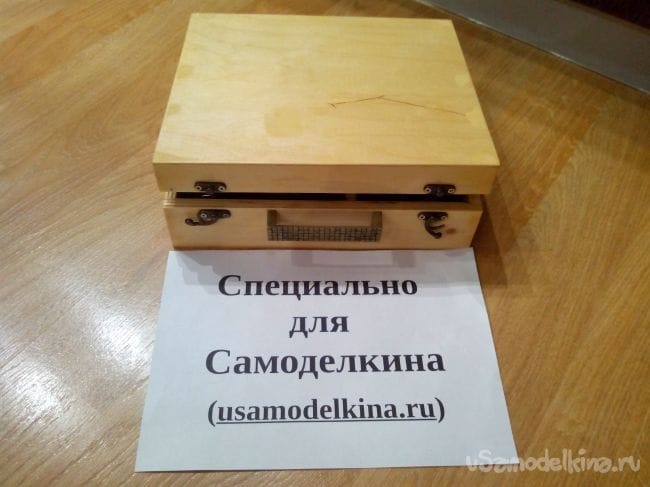

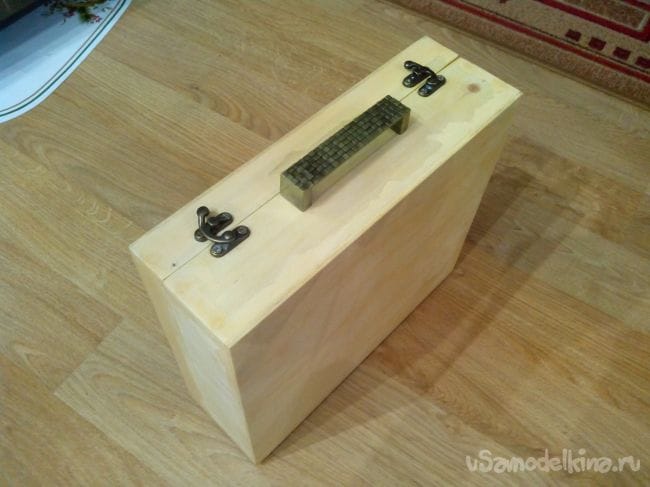

Все, чемоданчик готов!
Чемоданчик для шуруповерта

Чемоданчик для шуруповерта
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
12 комментариев
  1. alexgameplay
    Отличный чемоданчик. yes Можно еще внутри обклеить тонким туристическим ковриком, получится противоударный!
    Лужу, паяю - ЭВМ подчиняю!!!
    1. REM-132 Автор
      думал об этом, есть даже тонкой пенорезины кусок - но решил уже не заморачиваться
  2. Валерий
    Кстати, неплохой шуруповерт за свои деньги, многие хвалят.


    Ну кккита-а-айцы!!! ))))

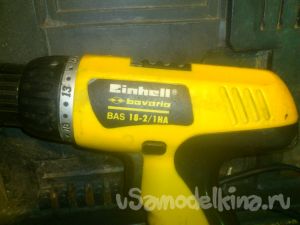

    ...Просматривая на смартфоне, глянул, и не понял, куда Вы дели "родной" чемодан? "Энхель" - добротный немецкий инструмент! И комплектуется чемоданом....
    ...А тут глянул на компе....Баттюшки, да это ж не "Энхель"!!! )))). А слизали чуть ли не "один к одному", даже цвет такой-же. Единственное - здаётся мне, что сверху чёрное - это просто заглушка, а не переключалель скоростей, как у "Энхеля"..(Т.е., внутри - "стандартный китайский шуруповёрт", одинаковый для всех их дешёвых моделей...). И зарядное у Энхеля "умное" импульсное...
    Але нови ностра алис!
  3. Валерий

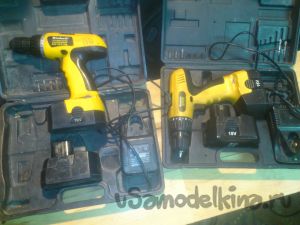

    Вот они, мои "Энхеля"
