Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

Простейший курвиметр из элементов сгоревшей «болгарки» своими руками
Здравствуйте. Вчера я сделал простейший курвиметр и хочу поделиться с вами технологией его изготовления.

Периодически возникает необходимость в измерении длины кривой линии. Например, при работе с трубогибом, или при изготовлении декоративных элементов ("завитушек") для холодной ковки, материал нужно отрезать определённой длины для изготовления детали. А как эту длину узнать то? ))) Вот и приходится прикидывать примерно, отрезать с запасом, а потом, после изготовления, отрезать и выбрасывать лишнее... Вот и возникла мысль обзавестись курвиметром.

В сети есть масса описаний простейшего такого прибора, который даже не имеет никакой шкалы. Суть его работы в том, что рабочее колёсико не свободно вращается на оси, а накручено на ось посредством резьбы. Мастер заворачивает колёсико до упора, а потом прокатывает им по кривой линии на эскизе детали. При этом колёсико отворачивается по резьбе на определённое количество оборотов. Достаточно перевернуть прибор и прокатить колёсиком до упора вдоль линейки, или рулетки - в той точке, в которой оно опять завернётся до упора и нужно считать показания. Это и будет длина нашей кривой линии.

Вот такой курвиметр и я решил собрать... Решил-то я решил, да всё руки не доходили.... И вот, находясь у себя на стройке, я решил из остатков стройматериалов сделать садовую скамейку. Нарисовал эскиз... И опять мне, перед использованием трубогиба, хорошо бы знать длину отрезка профильной трубы, чтобы лишнее не отрезать... Подумал я... Да и решил собрать сперва курвиметр... Стройка - это, конечно, не мастерская, но всё необходимое имелось... Да и приспособление-то примитивное - можно его и "на колене" собрать.)))))

Итак, что мне понадобилось:

1. Прижимная гайка от УШМ.
2. Рукоятка от неё-же.
3. Обрезок шпильки М14.
4. Гайка М14 (2 шт.)
5. Обрезок металлической полосы 25 на 4 мм.

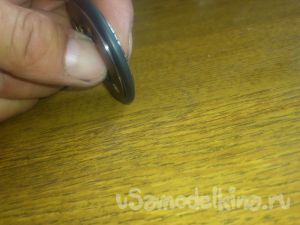

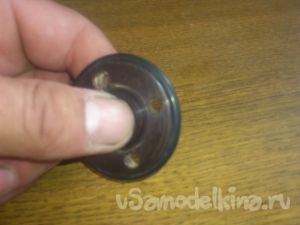

Я давно решил использовать в качестве рабочего колеса гайку от "болгарки" - это же готовое колёсико с резьбой внутри! Рукоятку тоже решил взять "болгарочную" - нет смысла что-то самому "рукожопить", если есть готовые решения! К тому-же, этого добра у меня хватает - в мастерской стоит коробка с остатками электроинструмента! Периодически эти остатки выступают в качестве "доноров", только вот....Гайки и рукоятки не ломаются (В УШМ обычно, выходят из строя ротор и редуктор), поэтому и скопилось их много. Так что, "с паршивой овцы - хоть шерсти клок!" )))))

Но коробка эта - в мастерской. Я же - на стройке... А посему, я, не мудрствуя лукаво, разобрал одну из моих болгарок!
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

Потом укомплектую! Благо, элементы - стандартно-одинаковые!!!

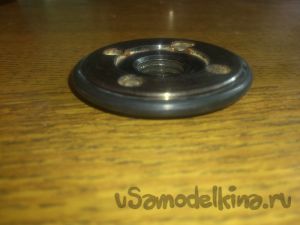

Итак, колёсико есть!
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками
Как известно, на шпинделях всех болгарок резьба одинаковая - М14. Поэтому, нужно в качестве оси использовать шпильку с такой резьбой. Такую шпильку я использовал при изготовлении каретки и тисков моего отрезного станка, поэтому обрезки у меня были.

Для изготовления кронштейна, в котором будет крепиться ось-шпилька, я использовал полосу 25 мм, обрезок которой нашёл у себя в "металлоломе".
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

Отрезал примерно 20 см, и загнул, оставив среднюю часть длиной около 6-ми см. (Исходил из длинны шпильки. Это хорошо бы сделать в тисках, но тиски остались в мастерской... А посему я чуть надпилил болгаркой и загнул молотком, используя кувалду в качестве наковальни... (А ну и что!... А зато "сейчас", а не "потом"... ))). Получился вот такой кронштейн:
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

Отметив три сантиметра от "спины", я просверлил в каждом из "рогов" отверстия, диаметром 14 мм, используя дрель и ступеньчатое сверло:
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

На "спине" я просверлил отверстие диаметром 8 мм для крепления рукоятки (Все рукоятки малых"болгарок" имеют винт М8. Исключение - болгарки "Бош", рукоятки которых имеют резьбу М10).
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками
Работал я всё тем-же ступеньчатым сверлом. (Удобная штука, скажу я вам... И просверлить бытовой дрелью огромный диаметр можно, и не сломаешь, как ни старайся! )))). Правда, есть и недостатки - материал не толще 5мм, и трудности при заточке....

Далее, я болгаркой отрезал лишнее, а другой, используя наждачно-лепестковый круг, закруглил. Придал более законченный вид, так сказать:
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

Всё. Можно приступать к сборке.
Изначально я думал просто приварить шпильку к кронштейну. "Капнуть" с обоих сторон, да и всё... Но, в процессе сборки, обратил внимание на то, что за полный ход мой курвиметр проходит путь, чуть-чуть больше трёх метров. (Случайно так "кругло" получилось))). Поэтому я решил закрепить шпильку в кронштейне гайками. Тогда можно будет отрегулировать длину полного хода точно! Вряд-ли я когда-нибудь буду измерять что-то длиннее 3м, но.... а вдруг?! ))). Пусть будет эта опция - катишь до упора, переворачиваешь, и катишь дальше, зная, что перевернул точно на трёх метрах.

С каждой стороны необходимо было навернуть по две гайки - одну внутри кронштейна, а второй зажать снаружи....
Конструкция получалась очень громоздкой (гайки М14 не очень маленькие))). И решил я просто разрезать наполовину две гайки. (Не знаю, что больше повлияло - громоздкость конструкции, или тот факт, что у меня в наличии было всего три... Одной не хватало!))))

..Так как, как я уже говорил, тисков у меня близко тоже не было, то я решил использовать шпильку. Навернул гайку чуть-чуть, на пару витков и законтрил её второй. После чего разметил её наполовину, используя глаз в качестве штангенциркуля, а ноготь в качестве рейсмуса )))):
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

И распилил наполовину, держа одной рукой шпильку с гайками, другой - болгарку. Извините, третьей руки, для камеры, у меня не было)))):
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками


Всё!!! Курвиметр готов;
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками


СТОП!!!!.... Не готов ещё!!! Нужно покрасить! Разобрал, брызнул баллончиком, предварительно нагрев феном металл ( Так очень быстро сохнет).

Вот теперь готов:
Простейший курвиметр из элементов сгоревшей «болгарки» своими рукамиПростейший курвиметр из элементов сгоревшей «болгарки» своими руками


Стоп!!! Опять "косяк"!!!! Название сайта с ошибкой написал....
Ладно, переделаем.)))))
Простейший курвиметр из элементов сгоревшей «болгарки» своими руками


Правда, скамейку я в тот вечер уже не начинал делать.)))). Заигрался с курвиметром.)))). Ничего! Будет ещё выходной....
... Дополню, спустя два дня. Спасибо за советы в комментариях. Вот небольшой видеообзор:
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
12 комментариев
  1. Делаюсам
    Голова! Я его слепила из того, что было.)))
    По воняю...))) Гладкий металлический колесик, вращающийся на резьбе (а она имеет свойство засорятся и "заедать", условия работы) может послужить "проскальзыванию " рабочего колеса. Что повлияет естественно на результаты измерения.
    1. Иван_Похмельев
      Вы сами сперва и ответили на своё замечание: сделано из того, что было под рукой. ))
      Но с
      Голова!
      абсолютно согласен.
      Эту статью я бы очень отметил и даже бы назвал реальным практическим пособием. Не в конкретном устройстве, а в том, как описан действительно творческий процесс изготовления нужного устройства в условиях ограничения в материалах. Мне очень понравилось, как Валерий описал свои мысли и решения по отдельным действиям: "цель - ограничения - возможности - варианты решения - выбор решения - исполнение".
    2. Валерий Автор
      По воняю...)))


      Конструктивной здоровой "вони" мы всегда рады! )))))
      Гладкий металлический колесик, вращающийся на резьбе (а она имеет свойство засорятся и "заедать", условия работы) может послужить "проскальзыванию " рабочего колеса. Что повлияет естественно на результаты измерения.

      .. Тоже этого боялся, но однако, по бумаге катается отлично и не скользит. Гайка на резьбе очень свободно "болтается". Резьба крупная, катанная, а не резаная. Видимо, давали зазор на "серьёзную" оцинковку, а нанесли потоньше)))). По крайней мере, "запущенная" пальцем, гайка легко проходит весь путь.
      А края тоже думаю поперёк напильником пошкрябать. И ещё хочу полирнуть "ступицу" и гайки, чтобы совсем исключить "залипание" при упоре гайки в край. (Его и так почти нет).
      Сегодня вечером, вроде-бы, будет время... Постараюсь снять небольшой видеообзор его работы.
      Але нови ностра алис!
  2. Валерий Автор
    Спасибо за лестную оценку...
    ... Что до стиля статьи - то просто повлияло настроение! ))) Оно было вечером, когда писал, хорошим, а посему и писал в таком тоне... (Мне многие говорят, что чувство юмора у меня опасное!)))). Иногда не знает меры.))
    А по поводу "работы на колене" - так я чаще всего именно так и делаю. Я, почему-то, всегда страшно ограничен во времени, а сделать хочется многое, поэтому и "леплю по ходу", не откладывая... Так сказать, не хочется ради простого изделия "тянуть резину за хвост в долгий ящик!" )))))
    Але нови ностра алис!
  3. Делаюсам
    Цитата: Валерий
    По воняю...)))


    Конструктивной здоровой "вони" мы всегда рады! )))))
    Гладкий металлический колесик, вращающийся на резьбе (а она имеет свойство засорятся и "заедать", условия работы) может послужить "проскальзыванию " рабочего колеса. Что повлияет естественно на результаты измерения.

    .. Тоже этого боялся, но однако, по бумаге катается отлично и не скользит. Гайка на резьбе очень свободно "болтается". Резьба крупная, катанная, а не резаная. Видимо, давали зазор на "серьёзную" оцинковку, а нанесли потоньше)))). По крайней мере, "запущенная" пальцем, гайка легко проходит весь путь.
    А края тоже думаю поперёк напильником пошкрябать. И ещё хочу полирнуть "ступицу" и гайки, чтобы совсем исключить "залипание" при упоре гайки в край. (Его и так почти нет).
    Сегодня вечером, вроде-бы, будет время... Постараюсь снять небольшой видеообзор его работы.

    По бумаге (да еще и "новенький) кататься конечно он будет, а вот по железкам сложнее. И насечки в этом случае будут малоэффективны. Скорее я бы рекомендовал обрезинить. Сделать по центру проточку виде канавки и надеть резиновое кольцо Д 5-7 мм.
  4. pogranec
    Я так понимаю он шкалы не имеет и работает по принципу 10 витков вперед-10 назад. В таком случае неплохо-бы добавить фиксатор какой-нибудь, в виде гайки или из проволоки. Поясню. Измеряли, пока донесли, до нужного места, сбили. Или можно нанести метку на колесико, замерять сколько длинна одного витка и потом считать при измерении.
  5. Иван_Похмельев
    Цитата: Делаюсам
    Скорее я бы рекомендовал обрезинить. Сделать по центру проточку виде канавки и надеть резиновое кольцо Д 5-7 мм.

    Это, конечно, правильно, но для "полевых" условий можно попробовать пару витков "малярки".
  6. Валерий Автор
    Завтра "обрезиню"....
    .... Спасибо за советы. Кое-что уже предпринял. Снял небольшой видеообзор, в котором, кстати, их упомянул. Сейчас добавлю в статью
    Але нови ностра алис!
  7. Валерий Автор
    "Обрезинил". Купил резиновое колёсико, плотненько село в канавку, как влитое!



    Делаюсам, спасибо за "идейное вдохновление"! )))). Эта мысль ( про колёсико резиновое) мелькала у меня на самом начальном этапе, но была сразу отменена, потому что показалась трудновоплотимой (я тогда "упёрся" в отсутствие токарного станка). После Вашего комментария опять "залезла обезъяна в голову", а так как было много времени на подумать (ездил пару часов за рулём), то начал придумывать, как это "победить" без станка...
    ...Оно то ДЛЯ МОИХ НУЖД и в старом исполнении неплохо справлялось,но....так однозначно лучше!!!!
    Але нови ностра алис!
  8. Делаюсам
    Цитата: Валерий
    "Обрезинил". Купил резиновое колёсико, плотненько село в канавку, как влитое!



    Делаюсам, спасибо за "идейное вдохновление"! )))). Эта мысль ( про колёсико резиновое) мелькала у меня на самом начальном этапе, но была сразу отменена, потому что показалась трудновоплотимой (я тогда "упёрся" в отсутствие токарного станка). После Вашего комментария опять "залезла обезъяна в голову", а так как было много времени на подумать (ездил пару часов за рулём), то начал придумывать, как это "победить" без станка...
    ...Оно то ДЛЯ МОИХ НУЖД и в старом исполнении неплохо справлялось,но....так однозначно лучше!!!!

    Всегда рад помочь. Класно получилось.
    ok Но сам тоже молодец, что сообразил как сделать канавку, без токарного станка. Я поленился про это писать, подумал сам сообразит, чуйка есть.))) Рад что не ошибся. Есть еще несколько способов сделать нечто подобное, но это уже потом.
    Про "обрезиненое" колесо, оно будет не только "интереснее кататься"
    удобнее , но и точность измерения будет выше. Даже обидно называть его КУРВАметр.)))
  9. Dmitrij
    Стесняюсь спросить... а какие же у прибора единицы измерения? xaxa
    "Марти! Думать нужно в четырех измерениях..."
    1. Валерий Автор
      Не стесняйтесь, спрашивайте! )))
      Вы же спрашиваете не у меня, думаю, а у той рулетки, по которой его будут катать! ))))
      Могу только предположить, что это зависит от страны, где была куплена рулетка! Если, к примеру, это США - то дюймы! )))
      Але нови ностра алис!
