Привет самоделкины. Сегодня я попытаюсь как можно подробнее описать вам сборку самодельного паяльника. О полезности паяльника можно говорить вечно, и наверно он есть в каждом доме и гараже. Но думаю, данная статья будет полезна для всех, так как ваш паяльник может выйти из строя и у вас будет запасной паяльник.

Для самодельного паяльника нам понадобится:
1- Деревянная заготовка, которая будет удобно лежать в руке.
2- Маркер.
3- Дрель.
4- Канцелярский нож.
5- Провода с разъёмом для блока питания.
6- Отрезок толстой медной кнопки.
7- Алебастр (гипс).
8- Вода.
9- Тонкая нихромовая проволока.
10- Блок питания DC 12v 1A.
11- Cтекло тканевая изоляция для проводов.
12- Изолента.
13- Медная проволока.
14- Терма стойкая изоляция.

Изготовление паяльника.
1- Понадобится не большая деревянная заготовка, которая будет легко лежать в руке.

2- Первым делом в торцах заготовки нужно высверлить отверстия. Определённой глубины (смотреть фото ниже).




3- Затем ставим две метки в противоположных сторонах заготовки и примерно там, где заканчивается отверстие (смотреть фото ниже).


4- Сами отверстия нужно высверливать под небольшим наклоном примерно, под таким наклоном как это изображено на фото ниже.

5- После чего вдоль основания вырезаем канавки. Вырезать будем при помощи канцелярского ножа.

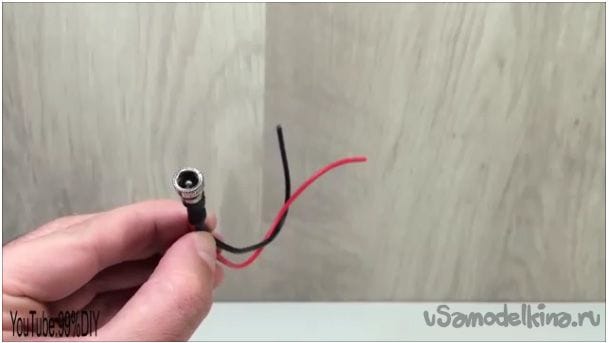

6- Далее понадобится провода с разъёмом для блока питания.

7- Провода с разъёмом устанавливаем в корпус следующим образом.


8- Сам разъем для блока питания приклеиваем к корпусу паяльника при помощи термо клея.

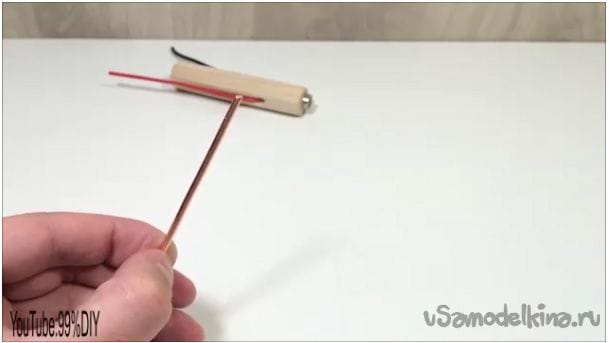

9- А затем из отрезка толстой медной проволоки изготовим жало для паяльника.


10- Для этого устанавливаем жало в проделанное отверстие.

11- Лишнее пространство заполняем строительным гипсом (алебастр) который обеспечит очень надёжное крепление и теплозащиту для корпуса паяльника.

12- Разводим алебастр. И при помощи шпажки засовываем алебастр в отверстие.



13- Далее вставляем жало паяльника в корпус.

14- И усиливаем крепление алебастром.

15- Ждём полного засыхание алебастра.

16- А затем понадобится тонкая нихромовая проволока, из которой мы изготовим нагревательный элемент, а также блок питания DC 12V 1A .

17- Но для начала опытным путем определяем длину нихромовой проволоки. Изготовим конструкцию из дощечки и двух саморезов.

18- Закрепляем нихромувую проволоку на экспериментальном стенде и подключаем блок питания. А затем один из контактов передвигаем до тех пор, пока проволока не разогреется до красна. И таким образом определим
длину проволоки.



19- Обрезаем нихромовую проволоку (смотреть фото ниже).

20- После чего понадобится кусочек стеклотканевой ткани для изоляций проводов.


21- Сам кусачек стеклоткани надеваем на жало паяльника.



22- И фиксируем изоляцию при помощи медной проволоки.
[/center]
23- А затем наматываем нихромовую проволоку на стеклотканевую изоляцию.



24- После чего на концы медной проволоки надеваем кусочки терма стойкой изоляции.

25- И подключаем к проводам от разъёма блока питания.

26- Наматываем изоленту на данные места.

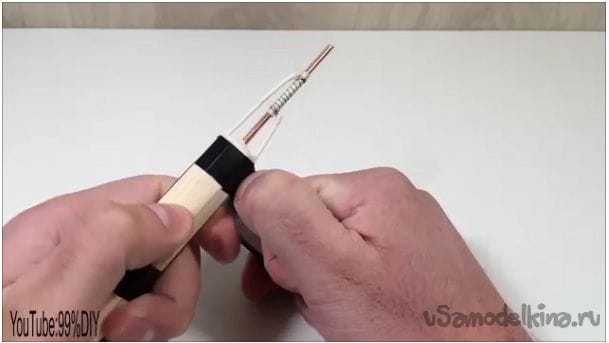

27- Готово


Тест:



Заключение:
Паяльник получился очень даже мощный, данный паяльник вполне даже может заменить любой другой заводской паяльник. Время разогрева у него примерно, такой как у самых дешёвых паяльников с радио рынка, а его мощность намного больше. В итоге у нас получился довольно хороший паяльник. Спасибо за внимание, надеюсь, данная стать была полезна для вас, а также у вас есть уникальная возможность посмотреть виде сборку данной самоделки.
