    Регулируемый блок питания - очень просто, по силам даже школьнику. Подробно

    И вновь я рад приветствовать Вас Высокоуважаемые мастера самодельщики!



    Сегодня, я хочу поговорить с Вами о старых и, казалось бы бесполезных, пылящихся в углу квартиры или гараже, комплектующих вашего старого компьютера. В частности о стареньком компьютерном блоке питания, не нужном в ваших глазах трудяги, но выдающим до сих пор свои 12В постоянного напряжения.

    Блок питания компьютера, большой уверенностью могу заявить, это идеальное устройство для любого мастера самодельщика. Из компьютерного блока питания можно сделать неплохой регулируемый источник постоянного напряжения.

    Сегодня цена лабораторного блока питания доходит до десяти тысяч рублей. Но, есть неплохой вариант, просто переделать компьютерный блок питания в регулируемый лабораторный блок питания. Он конечно будет не такой точный, но для работы домашнего мастера самодельщика вполне подойдет. И обойдется это ВАМ примерно в 350-400 рублей. Затратив полтора-два часа своего времени вы получите блок питания на: 3,3 В, 5 В и регулируемое напряжение 12-35 Вольт, довольно приличной мощности.

    Регулируемые блоки питания хороши тем, что дают возможность мастеру самодельщику и просто потребителю регулировать выходное напряжение. Такие блоки питания могут применяться в различных целях например: для проверки ламп накаливания, светодиодов, зарядки аккумуляторов и для питания различных электрических и электронных устройств в вашей мастерской.

    И если обобщить, блок питания с регулировкой напряжения на данном современном этапе – абсолютно необходимая вещь для любого настоящего мужчины, с руками растущими не из п@пы. Этот нехитрый прибор, благодаря своим техническим свойствам, может легко преобразовывать напряжение и ток, имеющееся в вашей электрической сети до уровня, который подойдет для потребления конкретного электронного прибора.

    Хочу предложить бюджетный вариант регулируемого блока питания, как заметил выше, по комплектующим, это обойдется вам 350-400 рублей, согласитесь 400 рублей это значительно меньше чем 10 тысяч.

    Данный блок питания, я уверен, по силам сделать любому начинающему мастеру, имеющему хотя бы представление, что ток бегает по проводам. В статье я подробно изложу порядок изготовления блока питания, а если Вас заинтересует этот прибор, подробно проведу по монтажу всех проводов и систем данного прибора в видео ролике инструкции.

    Идея регулируемого блока питания очень проста. Сейчас в китайских интернет магазинах появились преобразователи постоянного напряжения. В нашем случае за основу взят повышающий преобразователь заявленной мощностью 150 вт. (Наши Китайские друзья конечно, как всегда завышают данные параметры, но 100 вт. наверняка есть), с фиксированным питанием от 10 до 30В и выходным регулируемым напряжением от 12 до 35В. Ссылки на Алиэкспресс где можно приобрести данный преобразователь и комплектующие для нашего блока питания выложены в видео ролике.

    Запитав данный преобразователь от нашего компьютерного блока питания 12-ю вольтами постоянного напряжения, на выходе мы получим регулируемое напряжение 12-35В. Так же в компьютерном блоке питания присутствуют фиксированные напряжения 3.3В и 5В. Их мы тоже снимем на наш прибор.

    Уже стало традицией в наших статьях поговорить немного о соблюдении техники безопасности. Мой Вам совет: никогда не проверяйте наличие электричества на язык и у Вас будет прекрасная Голливудская улыбка и хорошая, легко усваиваемая речь. Не суйте руки и ноги в те места куда собака не сует свой хвост, и вы еще станцуете цыганочку и сыграете на фортепьяно.
    По технике безопасности, в основном, все.

    Приступаем к изготовлению нужной самоделки.

    В начале тем кто любит больше смотреть чем читать, видео ролик инструкция как сделать регулируемый блок питания из старого компьютерного блока:

    Видео ролик изготовления блока питания:






    Видео ролик подключения вольтамперметра DSN-VC288

    на 100В и 10А (подробное описание дам в отдельной статье):




    Инструменты, которые пригодятся при изготовлении нашего прибора:



    1. Паяльник.
    2. Отвертки.
    3. Сверлильный станок или дрель.
    4. Сверла.
    5. Напильник или надфиль.
    5. Наждачная шкурка.
    6. Канцелярский нож.
    7. Гаечные ключи.
    8. Измерительный инструмент, как минимум линейка.
    9. Начертательный инструмент, карандаш.
    10. Кернер.
    11. Пассатижи или плоскогубцы.
    12. Отрезная машинка (болгарка) с отрезным кругом и шлифовальным.

    Нужные Расходные материалы:



    1. Припой.
    2. Паяльная кислота.
    3. Болты и гайки.
    4. Монтажные провода.
    5. Повышающий преобразователь напряжения.
    6. Вольтамперметр 100В, 10А.
    7. Вилочки, разъемчики и прочая мелочь.
    8. Выключатель.
    9. Переменный резистор.
    10. Термоусадочные трубки.

    Порядок изготовления регулируемого блока питания:






















    1. Найти старый, рабочий компьютерный блок питания.
    2. Вскрыть, основательно, но аккуратно почистить от накопившейся пыли и грязи.
    3. Выпаять из связки лишние провода, оставить черный минус питания, желтый 12В плюс, оранжевый 3.3В плюс, красный 5В плюс, и зеленый для включения блока питания.
    4. На лицевой панели блока питания высверлить и развернуть напильником отверстия для монтажа приборов контроля, ручек управления и разъемов снятия напряжения с нашего прибора.
    5. Выпаять из повышающего преобразователя напряжения подстроечный резистор, на его место впаять переменный резистор 10 ком.
    6. Провести пайку проводов блока питания, подробно показано в видео ролике, не пугайтесь, все очень просто, главная проблема не обжечь пальцы паяльником :-).
    7. На лицевой панели разместить и закрепить вольтамперметр, ручку управления, выключатель и разъемы снятия напряжения.
    8. Подключить подготовленные провода к вольтамперметру, ручке управления, выключателю и разъемам снятия напряжения.
    9. Подключенный через монтажные провода повышающий преобразователь напряжения разместить и зафиксировать в нашем блоке питания. Штатное место показано в видеоролике.
    10. Собрать корпус получившегося блока питания.
    11. Подключить блок питания к сети 220В.
    12. Щелкнуть тумблером включения прибора.
    13. На вольтамперметре должно высветится напряжение.
    14. Провести настройку и тестирование регулируемого блока питания под нагрузкой.

    Технический анализ:



    Плюсы:

    1. бюджетные затраты на комплектующие конструкции.
    2. достаточная компактность.
    3. Простота изготовления.
    4. Простота эксплуатации.

    Минусы:

    1. Недостаточная точность прибора, от 10 мА.
    2. Напряжение регулируется от 12В. 3.3 и 5В фиксированное напряжение. Но над этим работаем.



    На этом на сегодня все! Удачи Вам!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Миниатюрное ЗУ для аккумулятора Canon NB-6L

    Правильная намотка импульсного трансформатора

    4.8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    5.3
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    5.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 5.27 из 10 (голосов: 20 / История оценок)

    Добавить комментарий

    126 комментариев
    Korolev
    2Dem
    возвращаясь к самосаду, не все сейчас смогут его вырастить
    Видимо я опять невнятно выразил свою мысль! Я не выращивал самосад, я покупал его на рынке, когда курево у нас было по талонам, 5 пачек на месяц! Рост цен на сигареты будет компенсирован так или иначе, контрафакт ещё никто не отменял, если уж запрещённую наркоту народ находит, то уж курево мы всегда найдём! yes
    ino53
    Во, блин, ошарашил... smiles
    Завтра, МБ, спаяю yes-yes и попробую
    2Dem
    Было дело. Но однажды я решил перестать, просто перестал, без всякой тяги и снов про курево. Однако возвращаясь к самосаду, не все сейчас смогут его вырастить, а многие уже понятия не имеют что это такое и речь не только о молодежи.
    Korolev
    Увеличим ток в 10 раз, что получим...
    Получим две банки 470,0 Х 400 В! А на Ваших конденсаторах получим Хc=135 Ом,
    Хс = 1/ωС, где ω — круговая частота, равная произведению 2πf, С—емкость цепи в фарадах
    !
    ino53
    А черт его знает smiles
    Прикинем: при без малого 300 мА включение 47,0 мкФ дает падение 3 мА, т.е. 1%, незаметно. Увеличим ток в 10 раз, что получим...
    Да ну, в пятницу вечером и на 10 умножить проблема drinks
    Korolev
    ino53
    Да, схема работает
    Интересно, а какие конденсаторы необходимы при токах 2-3А? scratch
    Korolev
    Столько копий сломано, А намотать нужную вторичку религия не позволяет? Ну да, ARDUIN-у то сюда сложно "присобачить"! xaxa
    Korolev
    brnjh1
    Не слышал такое чудное выражение, беру на вооружение...
    Лучше переесть, чем недоспать, лучше переспать, чем недоесть, лучше быть здоровым и богатым, чем бедным и больным!
    yes
    Korolev
    R555
    Получили конденсатор с ёмкостью как один и габариты как у двух
    Получим половину ёмкости одного конденсатора! Собщ=С1*С2/(С1+С2) nea
    brnjh1 Автор
    Цитата: Валерий
    Бросать не хочу!

    Как говаривал Марк Твен - Курить бросить легко, сколько раз я это делал...
    https://spec-24.ru и это тоже интересно https://povar-tv.ru
    Korolev
    2Dem
    Скоро будет выбор либо есть, либо курить...
    А самосад Вам не приходилось курить?
    Korolev
    Валерий
    Слышал о каких-то "опухших ушах", о том, что "ночью встаю покурить"... Нету у меня такого
    А у меня, к сожалению, уже есть! Не покурю больше часа - уши пухнут, начинаю беспричинно отрываться на окружающих, ночью встаю покурить каждые 1,5 - 2 часа. Хорошо понимаю авиа-дебоширов, сам в полёт запасаюсь всякой дрянью под язык, пожевать ...
    R555
    Мой дружбан бросил курить, закодировался у бабки какой-то, ездил аж в соседнюю область. Я у него спросил, что стал о здоровье заботиться? А он ответил, нет, просто дорого курить стало.

    Он ездил к бабке не один, а целой толпой, многих я знаю. Так вот, от курева бабка их нормально закодировала. Вроде один только возобновил.

    Но, старуха предложила им кодирнуться от водки - все отказались наотрез xaxa
    Кто не ошибается, тот не делает ничего.
    Валерий
    Ну да.))))...
    За флуд Николай не зверствует пока...
    Ладно, спокойной ночи.. Завтра с утра далеко ехать за рулём... (Кстати, в Гродно)))
    Але нови ностра алис!
    ino53
    ...Не цепляет меня никотин, как наркотик... Сам не понимаю, почему...
    Завидую, мне пришлось ехать кодироваться, когда зеленой гадостью харкать начал. bad
    А вообще классное обсуждение самоделки получилось! xaxa
    Валерий
    Да ладно... Скажи ком в 90-х, что пачка сигарет будет в среднем полтора доллара!!! Все бы в панике говорили, что точно "тогда уже придётся бросать!"... Точно так-же и к пяти долларам приспособимся! Вон, вся Европа уже так давно курит.)))
    Але нови ностра алис!
    Валерий
    Вот реально... Нет у меня "химической зависимости", хоть и курю уже 30 лет !! Слышал о каких-то "опухших ушах", о том, что "ночью встаю покурить"... Нету у меня такого. Мне никогда не хочется "курить", но часто хочется "ПОкурить".)))). Я - стопроцентнейший холерик! Я не могу "стоять на месте ровно".))) Я всегда должен что-то делать! И вот, "покурить" - это как раз то, что может занять на время.
    Если у меня есть чем ИНТЕРЕСНЫМ заниматься - я не закуриваю! (Мне тогда жалко на это времени!)))). Курю много, когда нужно много думать - тогда хорошо перебирать сигарету в пальцах и смотреть на дым.))) Курю под кофе всегда. (А кофе пью часто!) Чисто потому, что это - "вкусно".))) И при этом что-то обдумывать, опять-же, хорошо!...
    Не люблю выходить с кем-то покурить - зачем?. С ним же можно просто поговорить. А когда с кем-то разговариваешь - курить ЗАЧЕМ? Уже ведь есть какое-то ДЕЙСТВИЕ! И процесс курения, как действие - не нужен! (А по другому он мне и не нужен))). Поэтому курю всегда один. В курящей компании часто не куря, участвую в беседе. Потом, когда остался один, закуриваю, и обдумываю разговор.
    Бросать не хочу! Мне нравится процесс..
    Могу! Проверено. (Ради интереса не курил полгода. Объявил сватам, что вот эту сигарету затушу, а следующую закурю 31-го декабря, на Новый год. (Было 2 июня - мой ДР). Без особого напряга не курил. Просто, как-то...скушно... И хотелось именно этого ДЕЙСТВИЯ - ПОкурить. Но у этой акции был результат - проверка, значит, был стимул "добить до конца" и радость от того, что "легко и ровно" получается.(Это как в самоделках - когда гладко всё проходит.))))
    Когда закурил - первое время было "невкусно". Даже кашель появился и .... Как-бы объяснить... Хотелось курить (действие), но было очень неприятно затягиваться... Воротило от сигарет. Даже подумалось, что, может, за это время с этим сортом что-то наворочали? Типа, изменили рецептуру. Было же нормально...Пришлось опять потихоньку втягиваться, потому что бросать не хотел.
    ...Вот, как-то так... Не цепляет меня никотин, как наркотик... Сам не понимаю, почему.
    Але нови ностра алис!
    2Dem
    Правительство России о вас позаботилось. Говорят ожидаются +36 к акцизу после НГ, что значит минимум +50 в рознице. Скоро будет выбор либо есть, либо курить... А курить легче бросить, чем есть)))
    brnjh1 Автор
    Цитата: R555
    Пить Вам незачем бросать

    Пить бросить легче, а вот курить..., просто беда.
    https://spec-24.ru и это тоже интересно https://povar-tv.ru
    R555
    Валерий ,всё наоборот. Пить Вам незачем бросать, особо не пьёте. А вот курить надо завязывать preved
    Кто не ошибается, тот не делает ничего.
    Валерий
    А ещё люблю шутя утверждать, что "Курить буду!!! Но пить не брошу!"
    Але нови ностра алис!
    ino53

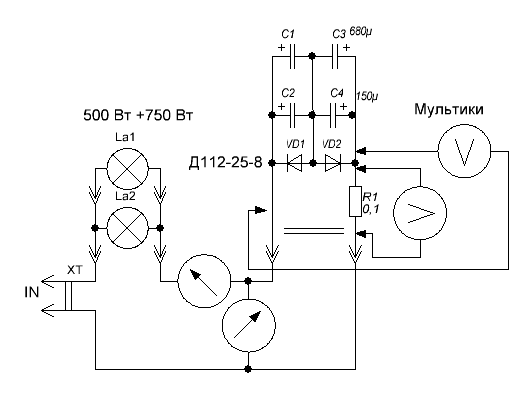

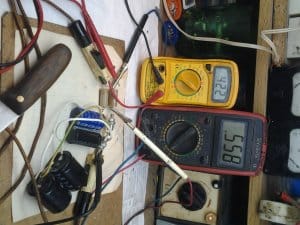

    Конденсаторы 47,0 *400 В, диоды КД247, последовательно с лампой 60 Вт и резистором 1 Ом как токоизмерительный шунт

    Да, схема работает.
    R555
    Я много раз делал из полярного(электролита) неполярный и считаю, что это будет работать как в звуковых цепях усилителя, так и в блоках питания.

    Попытаюсь изложить достоинства и недостатки этого способа.

    Берём 2 одинаковых по ёмкости и напряжению электролита и соединяем их плюс к плюсу. Оставшиеся 2 минуса будут выводами созданного неполярного конденсатора.

    Достоинства. Получили неполярный конденсатор с удвоенным рабочим напряжением.

    Недостатки. Получили конденсатор с ёмкостью как один и габариты как у двух.

    Не очень весело, когда это касается конденсаторов в блоке питания.
    Кто не ошибается, тот не делает ничего.
    brnjh1 Автор
    Цитата: Валерий
    Лучше переесть, чем недоспать!!!

    Не слышал такое чудное выражение, беру на вооружение... :-)))
    https://spec-24.ru и это тоже интересно https://povar-tv.ru
    ino53
    Т.е. вот так:

    Не знаю, не знаю, сколько раз ребята по этой схеме пробовали трехфазные двигатели запускать - без успеха.
    (Про пусковые конд. и др. не надо)
    Думаю, конденсаторы зарядятся, а разряжаться диоды не дают, так и будут стоять. Впрочем, пойду спаяю, включу через описанные мною лампочки, и, если будет что интересное, сфоткаю.
    ino53
    ...допустимый ток диодов должен быть больше в два раза, а емкость конд. - в 4...
    2Dem
    Автор данной схемы использовал полярные электролиты на 100 вольт (С3, С4), при итоговых 40 вольтах в плече. Утверждает, что запитывал усилитель на TDA7294 и у него ничего не грелось, кроме мостов. Лично я считаю, что стоило применить неполярные электролиты, однако они вроде бы до 220мкФ есть.
    ino53
    Думаю, ты прав насчет "БАХ!!!"
    Иван_Похмельев
    Только пульсации будут больше: выпрямитель однополупериодный, поэтому для компенсации этого ёмкости надо существенно увеличивать.
    Иван_Похмельев
    Цитата: ino53
    А насчет полярностей С3 и С4, как правильно?
    Правильно - в каждом плече конденсаторы включить встречно-последовательно и каждый зашунтировать встречным диодом. То есть, будет не 2 конденсатора, а 4 и 4 диода.
    Валерий
    Лучше переесть, чем недоспать!!! )))))
    Але нови ностра алис!
    brnjh1 Автор
    Цитата: R555
    Капут им придёт

    Напряжение должно быть значительно ниже номинального напряжения конденсаторов, тогда выживут...
    https://spec-24.ru и это тоже интересно https://povar-tv.ru
    R555
    Да, Валерий , Вы очень интересное пропустили. Впрочем. это лучше для Вас xaxa

    Вы, уверен, своё острое словцо вставили бы, а нам и без этого чуть...

    В чате почитаете.
    Кто не ошибается, тот не делает ничего.
    brnjh1 Автор
    Цитата: Валерий
    интересное пропустил?

    Кто много спит, тот мало ест :-)))
    https://spec-24.ru и это тоже интересно https://povar-tv.ru
    Валерий
    А чё, я что-то интересное пропустил?))))))
    Бли-и-ин!! Ну вот! ))) Всегда так!)))
    Але нови ностра алис!
    R555
    А насчёт полярностей С3 и С4 мыслю так. Капут им придёт при первом же включении. xaxa Бах! Переменка на полярном конденсаторе это жесть. Но, с другой стороны, может, благодаря диодам мостика, на обоих выводах этих кондюков всегда примерно равные полярности и напряжения.

    Сам-то знаешь правильный ответ? Если знаешь, скажи.
    Кто не ошибается, тот не делает ничего.
    R555
    Да, но меня смущает, что в этой схеме на второй мостик переменка подаётся через 2 кондюка по 470 мкФ, это то же некоторая просадка пойдёт под нагрузкой?
    Кто не ошибается, тот не делает ничего.
    ino53
    А насчет полярностей С3 и С4, как правильно?
    ino53
    ...Стоп! Шоттки. Они же в тех же компьютерных БП вроде есть...
    Аккуратно, они по вольтам не очень. А это - если тока надо побольше.

    И еще.
    Цитата: brnjh1
    Цитата: R555
    Сейчас буду включать и настраивать

    Имеем желание посмотреть... victory
    2Dem
    Средняя точка на трансе не обязательна.
    R555
    Да, кстати, зато и диодов не 4 а 2, можно вместо моста поставить 2 диода могучих . Стоп! Шоттки. Они же в тех же компьютерных БП вроде есть.
    Кто не ошибается, тот не делает ничего.
    R555
    Этот вариант мне больше нравится, потому что вторичная обмотка трансформатора без средней точки(отвода), такой проще найти.
    Кто не ошибается, тот не делает ничего.
    admin
    Ну ребята, комментарии - это вам не место выяснения отношений - идите в личку или обменяйтесь контактами.

    Срач почистил, на первый раз без предупреждений, а при повторении будут приняты меры...
    brnjh1 Автор
    Цитата: R555
    Сейчас буду включать и настраивать

    Имеем желание посмотреть... victory
    https://spec-24.ru и это тоже интересно https://povar-tv.ru
    ino53
    Еще один вариант, но здесь допустимый ток диодов должен быть больше в два раза, а емкость конд. - в 4.
    ino53
    ..Тогда выходит, можно взять один мощный транс, один хороший мостик и на двух буржуйских регулируемых микросхемах на радиаторах сделать каналы?..
    Конечно smile
    R555
    Ничего страшного, бывает по запарке.
    Кто не ошибается, тот не делает ничего.
    R555
    ino53 , сижу паяю, а бук рядом, сайт открыт. Что подумалось. Вы сказали, вроде в тех заводских БП 1 общий мост, а я усомнился. А сейчас в голове всплыла схема мафона Маяк-202. Там ведь мостик один и транс один, а питалово УМ точно помню двух полярное.

    Тогда выходит, можно взять один мощный транс, один хороший мостик и на двух буржуйских регулируемых микросхемах на радиаторах сделать каналы?

    Получится отличный БП, никаких импульсных помех. Ну а то, что ток по каналам будет выдавать Ампера по 2 "всего", так этого хватит для лабораторного БП. Качественного БП.

    Что думаете по этому поводу? Получится с одним трансом и одним мостом? По-моему, без стакана не разберёшься xaxa Походу надо схему рисовать...
    Кто не ошибается, тот не делает ничего.
    ino53
    И насчет многоканальности, из своего. (В порядке хвастовства boast not_i
    R555
    Не, с одного общего выпрямителя так не получится, точнее получится и будет работать. Пока не захочешь получить двух полярник со средней точкой.

    И соединишь плюс с минусом каналов для получения средней точки. Вот тогда, ну поняли...

    Как у нас в институте любил говорить на лекциях один препод " У каждого плюся есть свой минусь". xaxa
    Кто не ошибается, тот не делает ничего.
